2.4互感和自感 同步训练题（word版含答案）

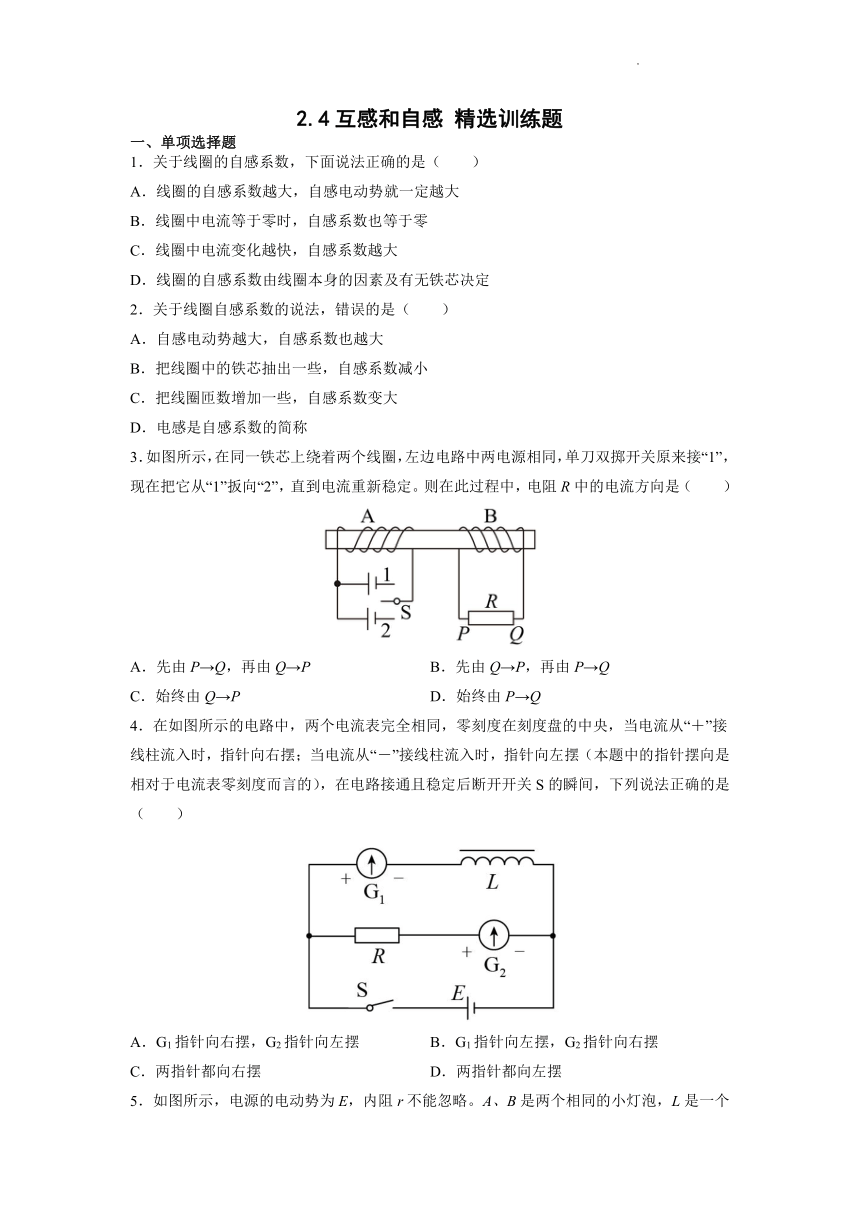

2.4互感和自感 精选训练题
一、单项选择题
1．关于线圈的自感系数，下面说法正确的是（ ）
A．线圈的自感系数越大，自感电动势就一定越大
B．线圈中电流等于零时，自感系数也等于零
C．线圈中电流变化越快，自感系数越大
D．线圈的自感系数由线圈本身的因素及有无铁芯决定
2．关于线圈自感系数的说法，错误的是（ ）
A．自感电动势越大，自感系数也越大
B．把线圈中的铁芯抽出一些，自感系数减小
C．把线圈匝数增加一些，自感系数变大
D．电感是自感系数的简称
3．如图所示，在同一铁芯上绕着两个线圈，左边电路中两电源相同，单刀双掷开关原来接“1”，现在把它从“1”扳向“2”，直到电流重新稳定。则在此过程中，电阻R中的电流方向是（　　）
A．先由P→Q，再由Q→P B．先由Q→P，再由P→Q
C．始终由Q→P D．始终由P→Q
4．在如图所示的电路中，两个电流表完全相同，零刻度在刻度盘的中央，当电流从“＋”接线柱流入时，指针向右摆；当电流从“－”接线柱流入时，指针向左摆（本题中的指针摆向是相对于电流表零刻度而言的），在电路接通且稳定后断开开关S的瞬间，下列说法正确的是（　　）
A．G1指针向右摆，G2指针向左摆 B．G1指针向左摆，G2指针向右摆
C．两指针都向右摆 D．两指针都向左摆

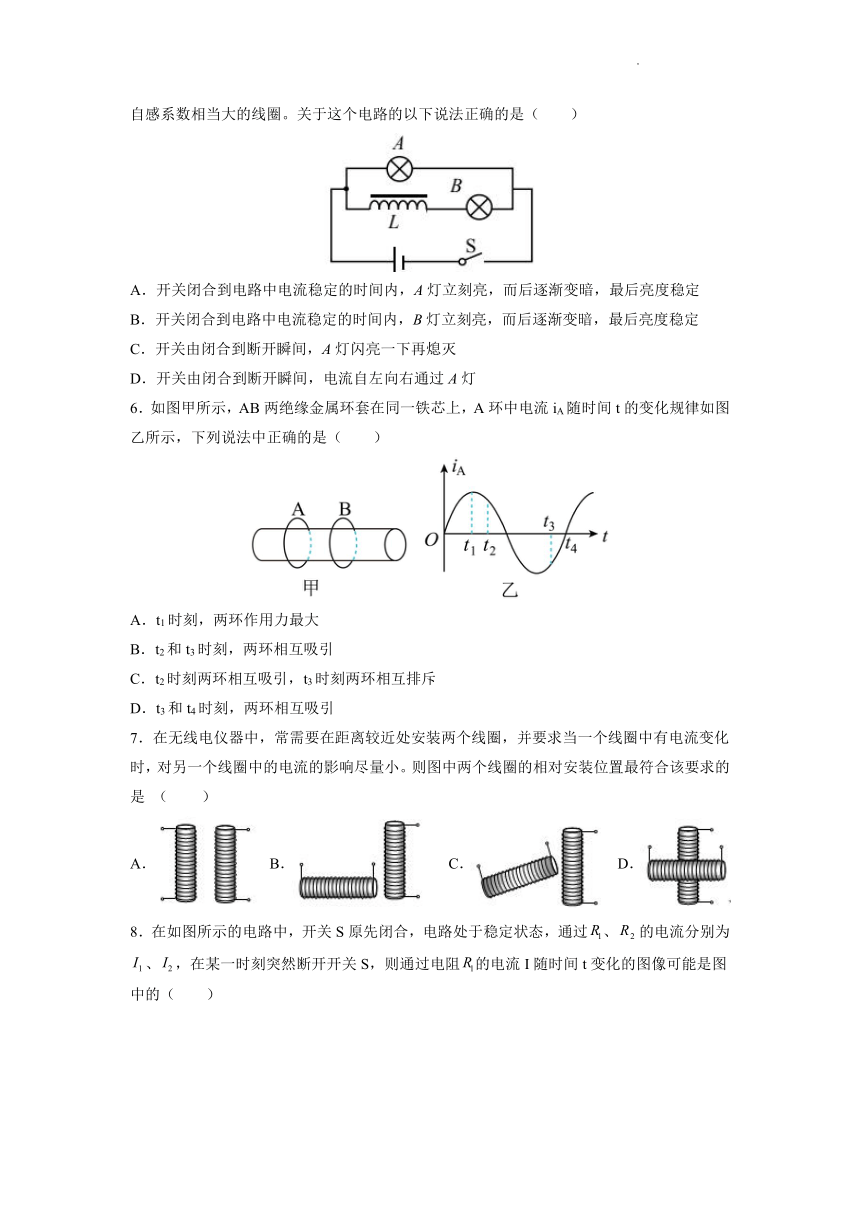

5．如图所示，电源的电动势为E，内阻r不能忽略。A、B是两个相同的小灯泡，L是一个自感系数相当大的线圈。关于这个电路的以下说法正确的是（　　）
A．开关闭合到电路中电流稳定的时间内，A灯立刻亮，而后逐渐变暗，最后亮度稳定
B．开关闭合到电路中电流稳定的时间内，B灯立刻亮，而后逐渐变暗，最后亮度稳定
C．开关由闭合到断开瞬间，A灯闪亮一下再熄灭
D．开关由闭合到断开瞬间，电流自左向右通过A灯
6．如图甲所示，AB两绝缘金属环套在同一铁芯上，A环中电流iA随时间t的变化规律如图乙所示，下列说法中正确的是（ ）
A．t1时刻，两环作用力最大
B．t2和t3时刻，两环相互吸引
C．t2时刻两环相互吸引，t3时刻两环相互排斥
D．t3和t4时刻，两环相互吸引
7．在无线电仪器中，常需要在距离较近处安装两个线圈，并要求当一个线圈中有电流变化时，对另一个线圈中的电流的影响尽量小。则图中两个线圈的相对安装位置最符合该要求的是 （ ）
A． B． C． D．

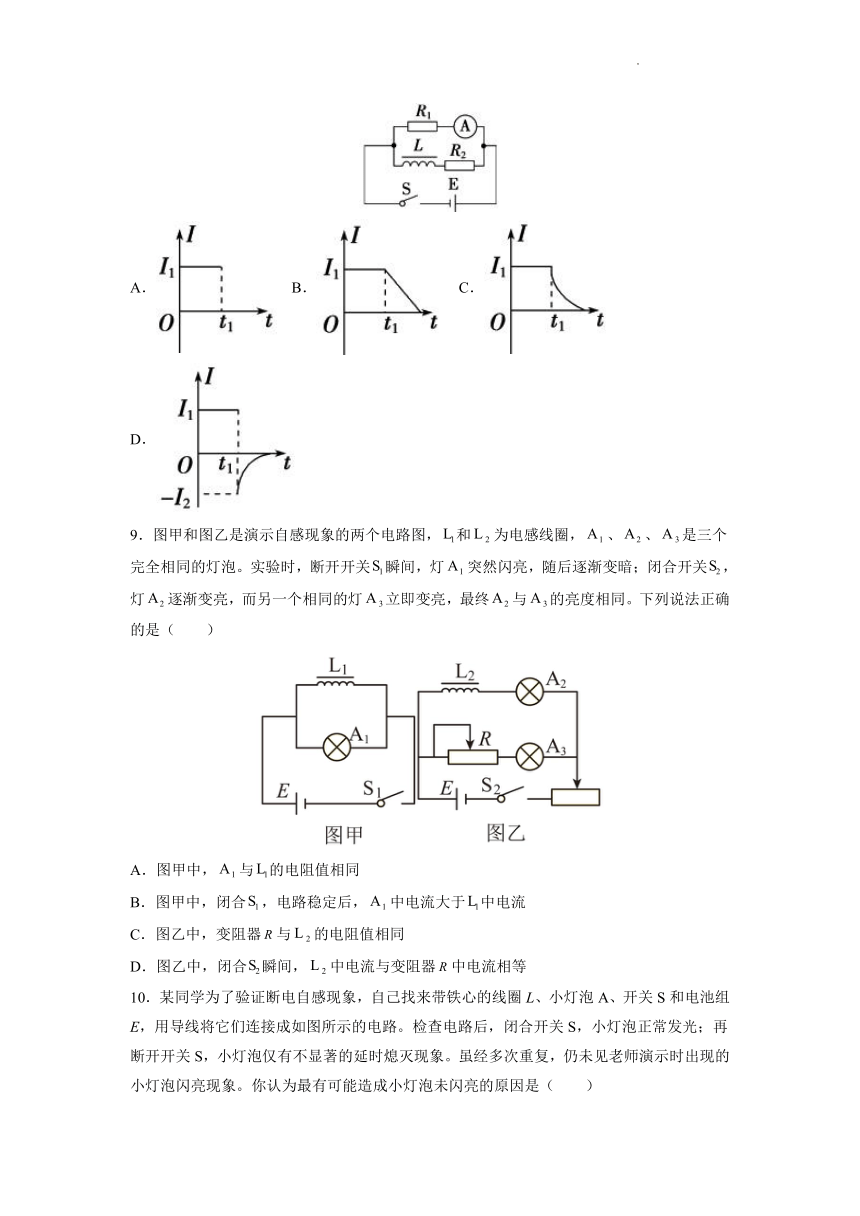

8．在如图所示的电路中，开关S原先闭合，电路处于稳定状态，通过、的电流分别为、，在某一时刻突然断开开关S，则通过电阻的电流I随时间t变化的图像可能是图中的（ ）
A． B． C． D．
9．图甲和图乙是演示自感现象的两个电路图，和为电感线圈，、、是三个完全相同的灯泡。实验时，断开开关瞬间，灯突然闪亮，随后逐渐变暗；闭合开关，灯逐渐变亮，而另一个相同的灯立即变亮，最终与的亮度相同。下列说法正确的是（　　）
A．图甲中，与的电阻值相同
B．图甲中，闭合，电路稳定后，中电流大于中电流
C．图乙中，变阻器与的电阻值相同
D．图乙中，闭合瞬间，中电流与变阻器中电流相等

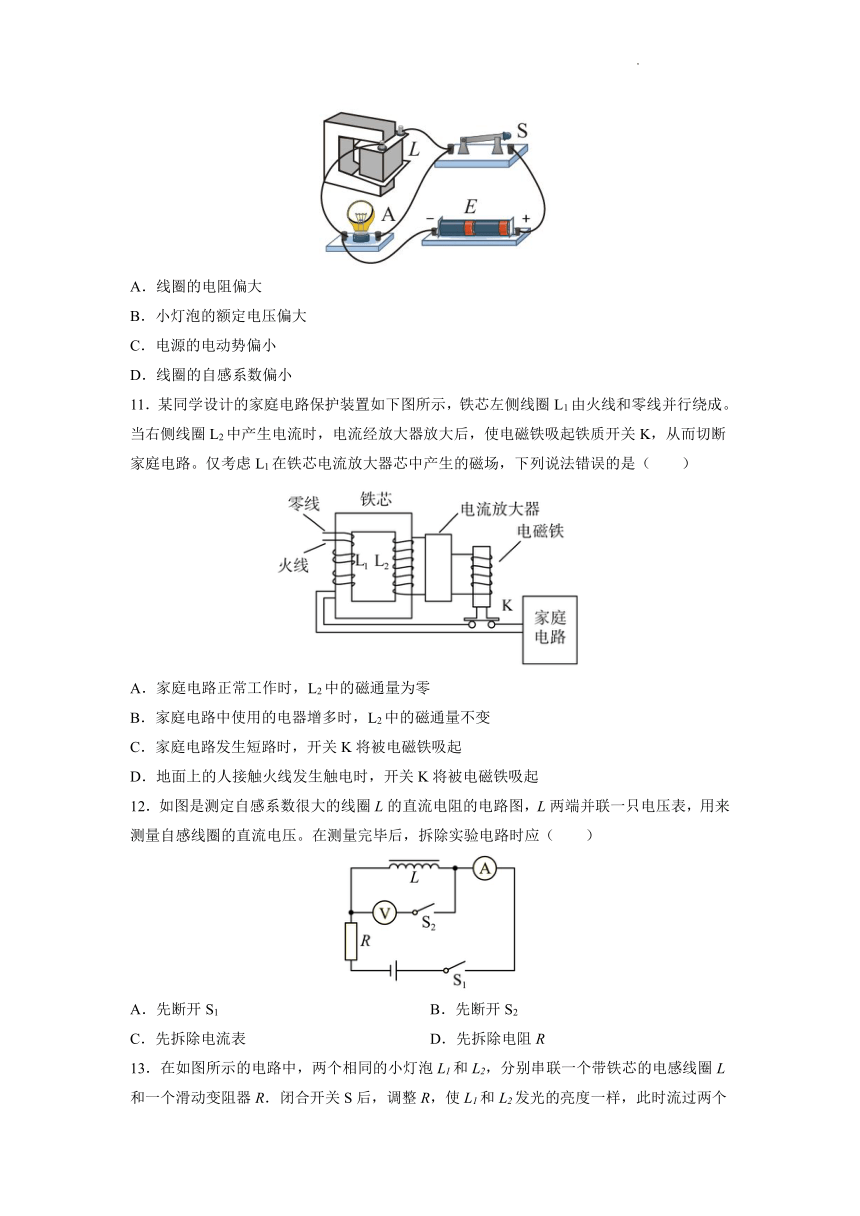

10．某同学为了验证断电自感现象，自己找来带铁心的线圈L、小灯泡A、开关S和电池组E，用导线将它们连接成如图所示的电路。检查电路后，闭合开关S，小灯泡正常发光；再断开开关S，小灯泡仅有不显著的延时熄灭现象。虽经多次重复，仍未见老师演示时出现的小灯泡闪亮现象。你认为最有可能造成小灯泡未闪亮的原因是（　　）
A．线圈的电阻偏大
B．小灯泡的额定电压偏大
C．电源的电动势偏小
D．线圈的自感系数偏小
11．某同学设计的家庭电路保护装置如下图所示，铁芯左侧线圈L1由火线和零线并行绕成。当右侧线圈L2中产生电流时，电流经放大器放大后，使电磁铁吸起铁质开关K，从而切断家庭电路。仅考虑L1在铁芯电流放大器芯中产生的磁场，下列说法错误的是（　　）
A．家庭电路正常工作时，L2中的磁通量为零
B．家庭电路中使用的电器增多时，L2中的磁通量不变
C．家庭电路发生短路时，开关K将被电磁铁吸起
D．地面上的人接触火线发生触电时，开关K将被电磁铁吸起
12．如图是测定自感系数很大的线圈L的直流电阻的电路图，L两端并联一只电压表，用来测量自感线圈的直流电压。在测量完毕后，拆除实验电路时应（　　）
A．先断开S1 B．先断开S2
C．先拆除电流表 D．先拆除电阻R
13．在如图所示的电路中，两个相同的小灯泡L1和L2，分别串联一个带铁芯的电感线圈L和一个滑动变阻器R．闭合开关S后，调整R，使L1和L2发光的亮度一样，此时流过两个灯泡的电流均为I．然后，断开S．若t′时刻再闭合S，则在t′前后的一小段时间内，正确反映流过L1的电流L1、流过L2的电流l2随时间t变化的图像是（ ）
A．B．C．D．
14．如图所示电路中，电源电动势为E，线圈L的电阻不计。以下判断正确的是（ ）
A．闭合S，稳定后，电容器两端电压为E
B．闭合S，稳定后，电容器的a极带正电
C．断开S的瞬间，电容器的a极板将带正电
D．断开S的瞬间，电容器不带电
15．图中L是绕在铁心上的线圈，它与电阻R、R0、电键和电池E可构成闭合回路．线圈上的箭头表示线圈中电流的正方向，当电流的流向与箭头所示的方向相同时电流为正．电键K1和K2都处于断开状态．设在t=0时刻，接通电键K1，经过一段时间，在t=t1时刻，再接通电键K2，则能较正确在表示L中的电流I随时间t的变化的图线是（ ）
A．B．C．D．
二、多项选择题
16．关于自感现象，下列说法中正确的是（　　）
A．对于同一线圈，当电流变化较快时，线圈中的自感系数也较大
B．线圈中产生的自感电动势较大的其自感系数一定较大
C．感应电流不一定和原电流方向相反
D．对于同一线圈，电流变化越快，线圈中的自感电动势越大
三、填空题
17．图甲为某同学研究自感现象的实验电路图，用电流传感器显示各时刻通过线圈L的电流。电路中电灯的电阻，定值电阻R=1.0Ω，A、B间的电压U=6.0V。开关S原来闭合，电路处于稳定状态，在时刻断开开关S，该时刻前后电流传感器显示的电流I随时间t变化的图线如图乙所示。
(1)线圈L的直流电阻=________Ω。
(2)闭合开关瞬间，看到电灯( )。
A．逐渐变亮
B．立即变亮，然后变暗
C．立即变亮，亮度不变
(3)闭合开关一段时间后，再断开开关瞬间，看到电灯( )。
A．立即熄灭
B．闪亮一下再逐渐熄灭
C．逐渐熄灭
(4)断开开关后，通过电灯的电流方向________（填：a→b或b→a）。
四、解答题
18．在实际生产中，有些高压直流电路中含有自感系数很大的线圈。当电路中的开关S由闭合到断开时，线圈会产生很高的自感电动势，使开关S处产生电弧，危及操作人员的人身安全。为了避免电弧的产生，几名同学分别提出了以下四种方案，如图所示，哪种（些）方案可行？
参考答案
1．D2．A3．A4．A5．A6．B7．D8．D9．C
10．A11．C12．B13．B14．C15．A16．CD
17．3.0 C B b→a
18．d方案可行
【解析】
a图中开关断开时，线圈L内由于产生自感电动势有阻碍原电流减小的作用，图中并联电容器，L与C不能形成回路，不能避免使开关S处产生电弧；c图中当并联电阻时，只能对电阻放电，仍不能解决电弧现象；图bd，当并联发光二极管时，由于发光二极管有单向导电性，因此注意方向，b图中的二极管的接法能使电源短路，唯有d图，当断开电源时，产生的感应电流能通过二极管形成回路，既能避免产生电弧，又能不影响电路，故d方法可行。答案第1页，共2页
