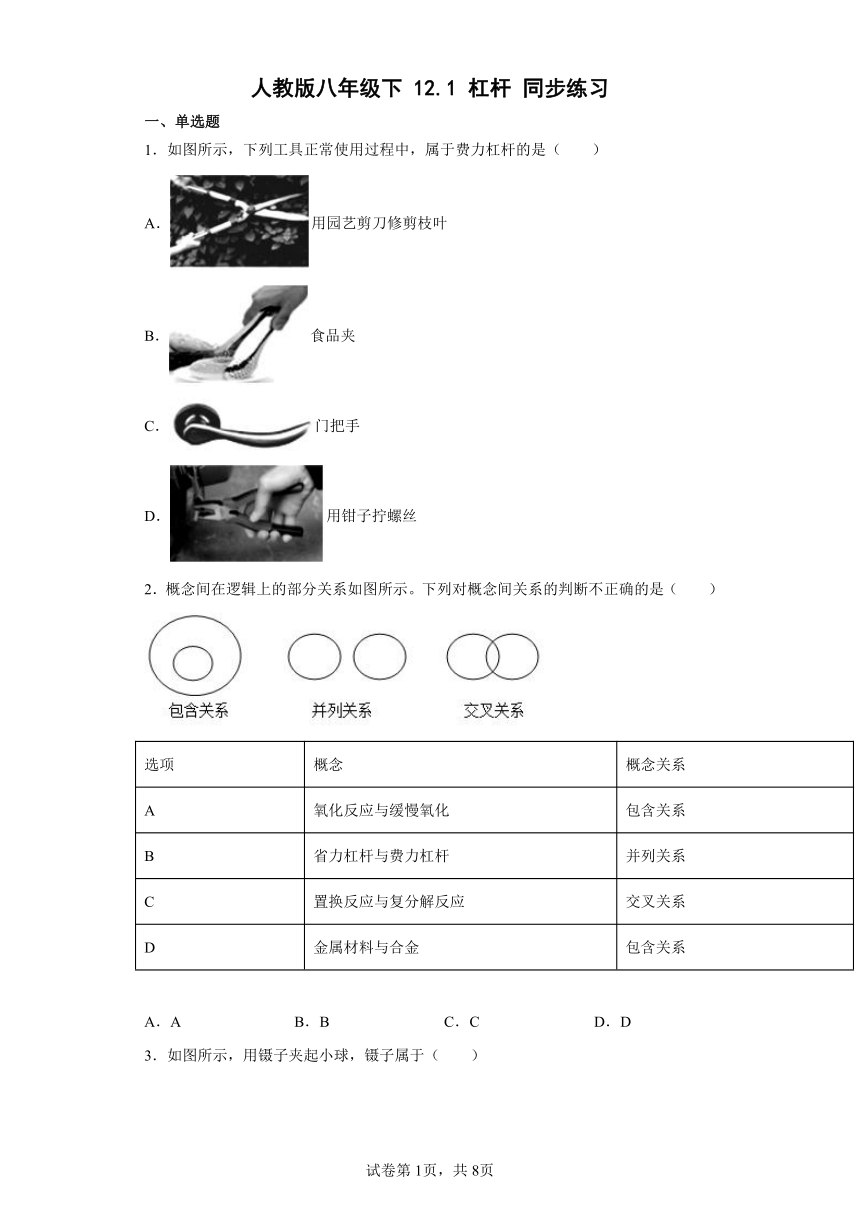

人教版八年级下 12.1 杠杆 同步练习
一、单选题
1.如图所示,下列工具正常使用过程中,属于费力杠杆的是( )
A.用园艺剪刀修剪枝叶
B.食品夹
C.门把手
D.用钳子拧螺丝
2.概念间在逻辑上的部分关系如图所示。下列对概念间关系的判断不正确的是( )
选项 概念 概念关系
A 氧化反应与缓慢氧化 包含关系
B 省力杠杆与费力杠杆 并列关系
C 置换反应与复分解反应 交叉关系
D 金属材料与合金 包含关系
A.A B.B C.C D.D

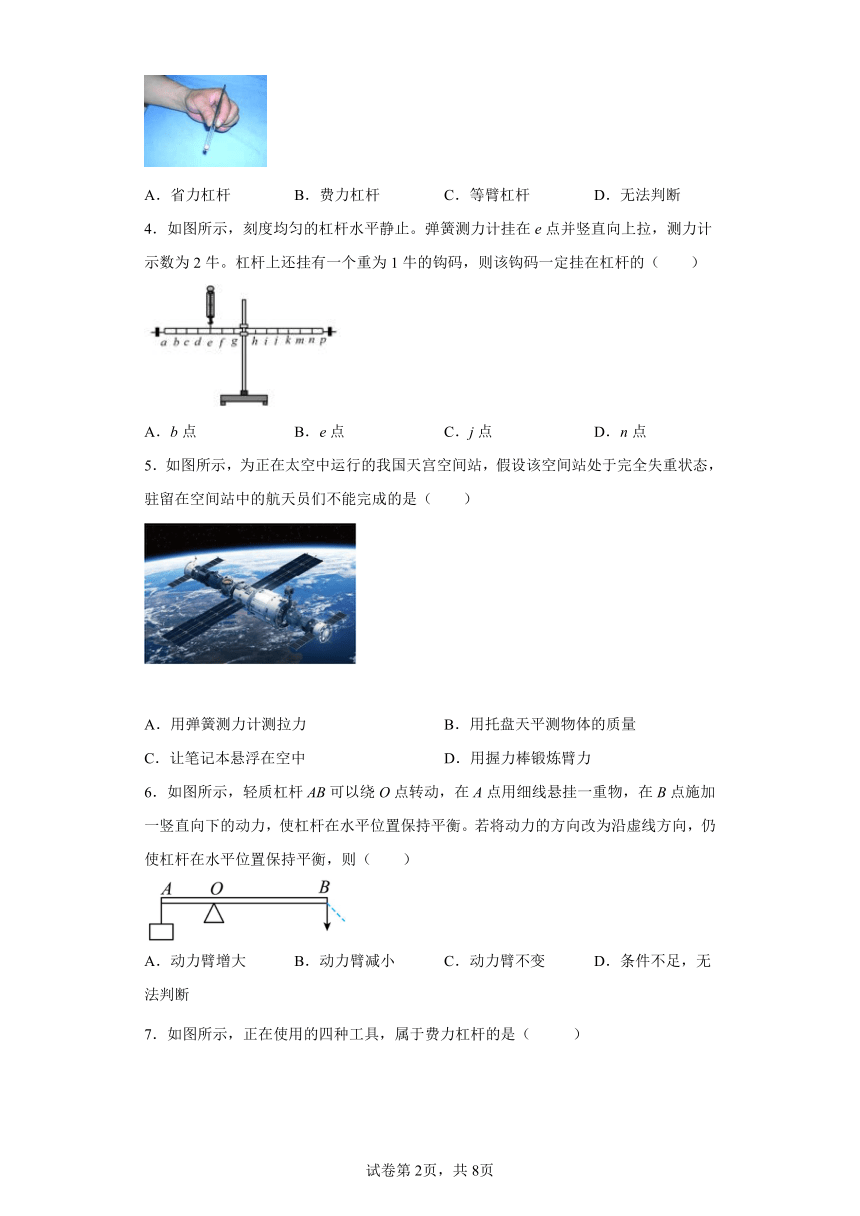

3.如图所示,用镊子夹起小球,镊子属于( )
A.省力杠杆 B.费力杠杆 C.等臂杠杆 D.无法判断
4.如图所示,刻度均匀的杠杆水平静止。弹簧测力计挂在e点并竖直向上拉,测力计示数为2牛。杠杆上还挂有一个重为1牛的钩码,则该钩码一定挂在杠杆的( )
A.b点 B.e点 C.j点 D.n点
5.如图所示,为正在太空中运行的我国天宫空间站,假设该空间站处于完全失重状态,驻留在空间站中的航天员们不能完成的是( )
A.用弹簧测力计测拉力 B.用托盘天平测物体的质量
C.让笔记本悬浮在空中 D.用握力棒锻炼臂力
6.如图所示,轻质杠杆AB可以绕O点转动,在A点用细线悬挂一重物,在B点施加一竖直向下的动力,使杠杆在水平位置保持平衡。若将动力的方向改为沿虚线方向,仍使杠杆在水平位置保持平衡,则( )
A.动力臂增大 B.动力臂减小 C.动力臂不变 D.条件不足,无法判断

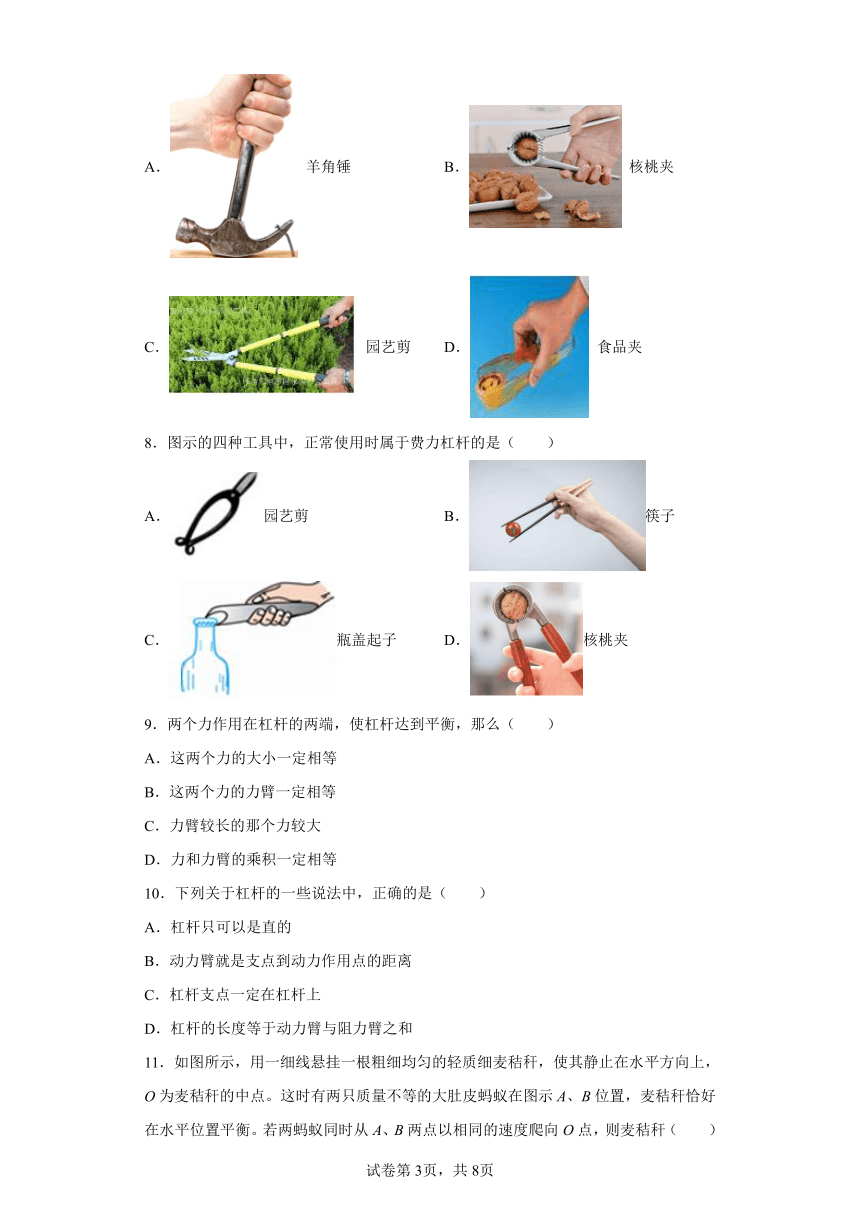

7.如图所示,正在使用的四种工具,属于费力杠杆的是( )
A. 羊角锤 B. 核桃夹
C. 园艺剪 D. 食品夹
8.图示的四种工具中,正常使用时属于费力杠杆的是( )
A.园艺剪 B.筷子
C.瓶盖起子 D.核桃夹
9.两个力作用在杠杆的两端,使杠杆达到平衡,那么( )
A.这两个力的大小一定相等
B.这两个力的力臂一定相等
C.力臂较长的那个力较大
D.力和力臂的乘积一定相等
10.下列关于杠杆的一些说法中,正确的是( )
A.杠杆只可以是直的
B.动力臂就是支点到动力作用点的距离
C.杠杆支点一定在杠杆上
D.杠杆的长度等于动力臂与阻力臂之和

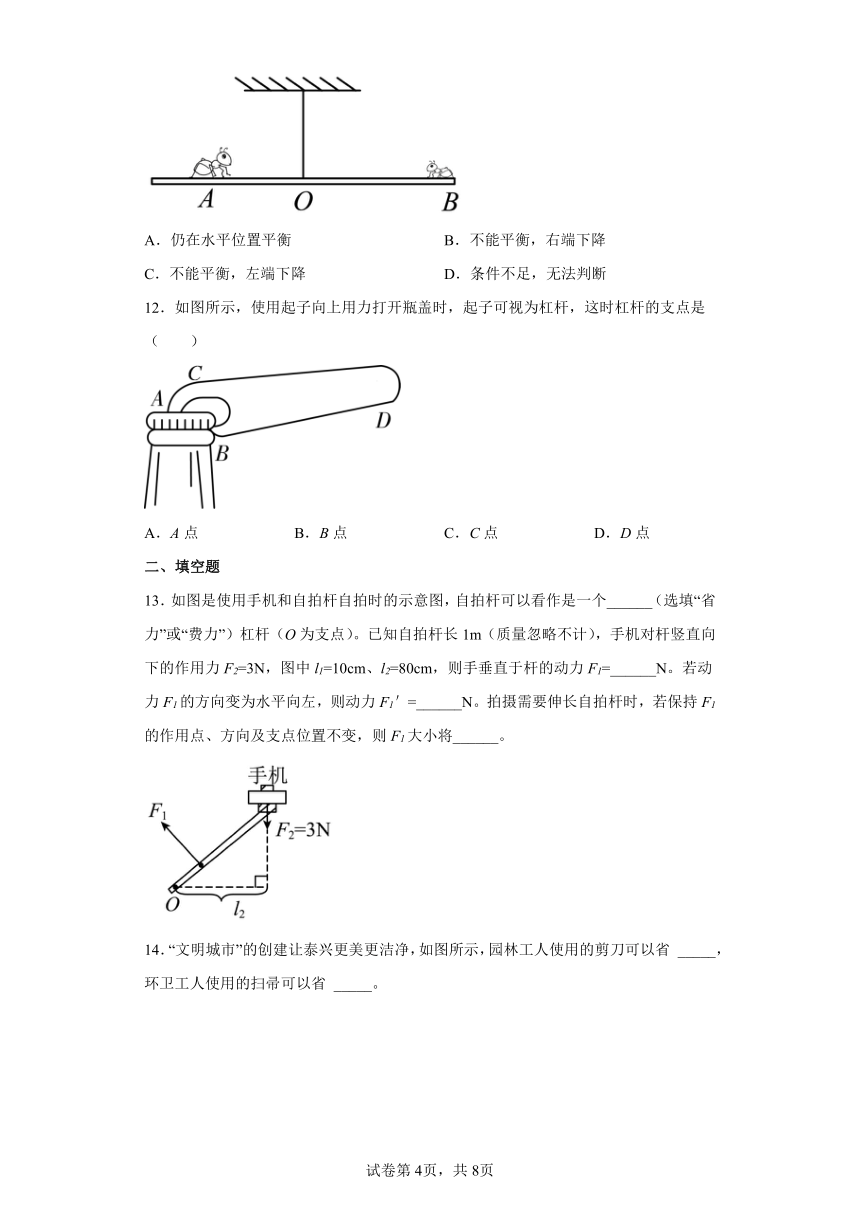

11.如图所示,用一细线悬挂一根粗细均匀的轻质细麦秸秆,使其静止在水平方向上,O为麦秸秆的中点。这时有两只质量不等的大肚皮蚂蚁在图示A、B位置,麦秸秆恰好在水平位置平衡。若两蚂蚁同时从A、B两点以相同的速度爬向O点,则麦秸秆( )
A.仍在水平位置平衡 B.不能平衡,右端下降
C.不能平衡,左端下降 D.条件不足,无法判断
12.如图所示,使用起子向上用力打开瓶盖时,起子可视为杠杆,这时杠杆的支点是 ( )
A.A点 B.B点 C.C点 D.D点
二、填空题
13.如图是使用手机和自拍杆自拍时的示意图,自拍杆可以看作是一个______(选填“省力”或“费力”)杠杆(O为支点)。已知自拍杆长1m(质量忽略不计),手机对杆竖直向下的作用力F2=3N,图中l1=10cm、l2=80cm,则手垂直于杆的动力F1=______N。若动力F1的方向变为水平向左,则动力F1'=______N。拍摄需要伸长自拍杆时,若保持F1的作用点、方向及支点位置不变,则F1大小将______。

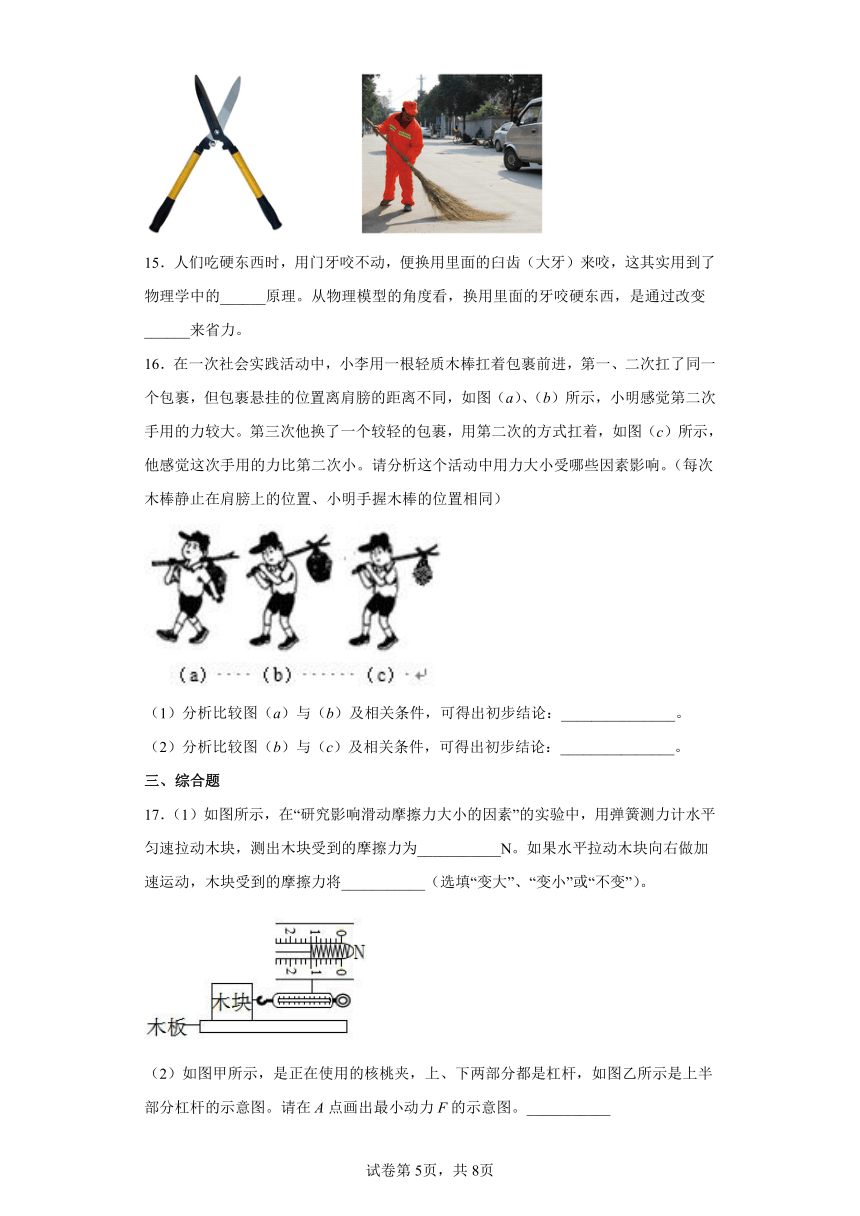

14.“文明城市”的创建让泰兴更美更洁净,如图所示,园林工人使用的剪刀可以省 _____,环卫工人使用的扫帚可以省 _____。
15.人们吃硬东西时,用门牙咬不动,便换用里面的臼齿(大牙)来咬,这其实用到了物理学中的______原理。从物理模型的角度看,换用里面的牙咬硬东西,是通过改变______来省力。
16.在一次社会实践活动中,小李用一根轻质木棒扛着包裹前进,第一、二次扛了同一个包裹,但包裹悬挂的位置离肩膀的距离不同,如图(a)、(b)所示,小明感觉第二次手用的力较大。第三次他换了一个较轻的包裹,用第二次的方式扛着,如图(c)所示,他感觉这次手用的力比第二次小。请分析这个活动中用力大小受哪些因素影响。(每次木棒静止在肩膀上的位置、小明手握木棒的位置相同)
(1)分析比较图(a)与(b)及相关条件,可得出初步结论:_______________。
(2)分析比较图(b)与(c)及相关条件,可得出初步结论:_______________。
三、综合题
17.(1)如图所示,在“研究影响滑动摩擦力大小的因素”的实验中,用弹簧测力计水平匀速拉动木块,测出木块受到的摩擦力为___________N。如果水平拉动木块向右做加速运动,木块受到的摩擦力将___________(选填“变大”、“变小”或“不变”)。
(2)如图甲所示,是正在使用的核桃夹,上、下两部分都是杠杆,如图乙所示是上半部分杠杆的示意图。请在A点画出最小动力F的示意图。___________
(3)2021年5月15日,天问一号探测器成功着陆于火星乌托邦平原南部预选着陆区,我国首次火星探测任务着陆火星取得成功,实现了从地月系到行星际的跨越,在火星上首次留下中国人的印迹。如图甲所示是天问一号动力减速阶段反推发动机点火情况,图15乙所示为探测器的等效图,请以M点为力的作用点画出探测器所受火焰的推力F的示意图。___________
18.如图所示,一轻杆AB悬于O点,其左端挂一重物,右端施加一个与水平方向成30°的力F,此时轻杆水平平衡。
(1)若重物质量m=3kg,BO=3AO,g取10N/kg。则力F的大小为______N;
(2)在图中画出F的力臂L1。( )
19.骨骼、肌肉和关节构成了人体的运动系统,踮脚是肌肉牵引骨骼绕关节转动产生的,可以将其看成杠杆模型,如图甲所示,G表示作用在该杠杆上的人的重力,F表示小腿肌肉对该杠杆的拉力.如图乙是小明将脚踮起时单只脚的受力示意图,已知小明的重力为600 N,小腿肌肉对这只脚的拉力竖直向上,小明在1 min内完成了40个双脚同时踮起的动作;脚跟踮起后,每只脚与水平地面的接触面积为。
(1)由图甲可知,踮脚时,可将脚看作一个______(选填“省力”“费力”或“等臂”)杠杆;假设重力作用点的位置不变,且小腿肌肉对每只脚的拉力的方向始终竖直向上,在脚跟离开地面的过程中,小腿肌肉对每只脚的拉力的大小将______(选填“变大”“不变”或“变小”)。
(2)脚跟踮起后,小明对水平地面的压强是多少______?
(3)脚跟踮起后,小腿肌肉对每只脚的拉力是多少______?
(4)小明在踮脚过程中克服重力做功的功率是多少______?
20.读数作图题:
(1)如图所示,物体处于静止状态,弹簧测力计对物体的拉力是______N;
(2)请在图中画出小球在水中悬浮时所受浮力的示意图______;
(3)如图所示,请画出拔钉子时在A点施加最小动力F的示意图______。
21.如图所示,自行车脚踏板的整个装置相当于一个杠杆,车轴轴心O是杠杆的支点。当人骑车时,即对脚踏板的力F作用在A点,请你在图中画出F的力臂。______ ,图中力F______(填“是”或“不是”)自行车匀速行驶需要的最小力。
试卷第1页,共3页
试卷第1页,共3页
参考答案:
1.B
2.C
3.B
4.A
5.B
6.B
7.D
8.B
9.D
10.C
11.B
12.A
13. 费力 24 40 变大
14. 力 距离
15. 杠杆 阻力臂
16. 手握木棒的位置和木棒放在肩膀上的位置大致相同,相同的包裹离肩膀较远时,手用的力较大 手握木棒的位置和木棒放在肩膀上的位置大致相同,包裹离肩膀距离相同时,包裹较轻,手用的力较小
17. 1.2 不变
18. 20
19. 省力 不变 200N 24W
20. 2.6
21. 不是
