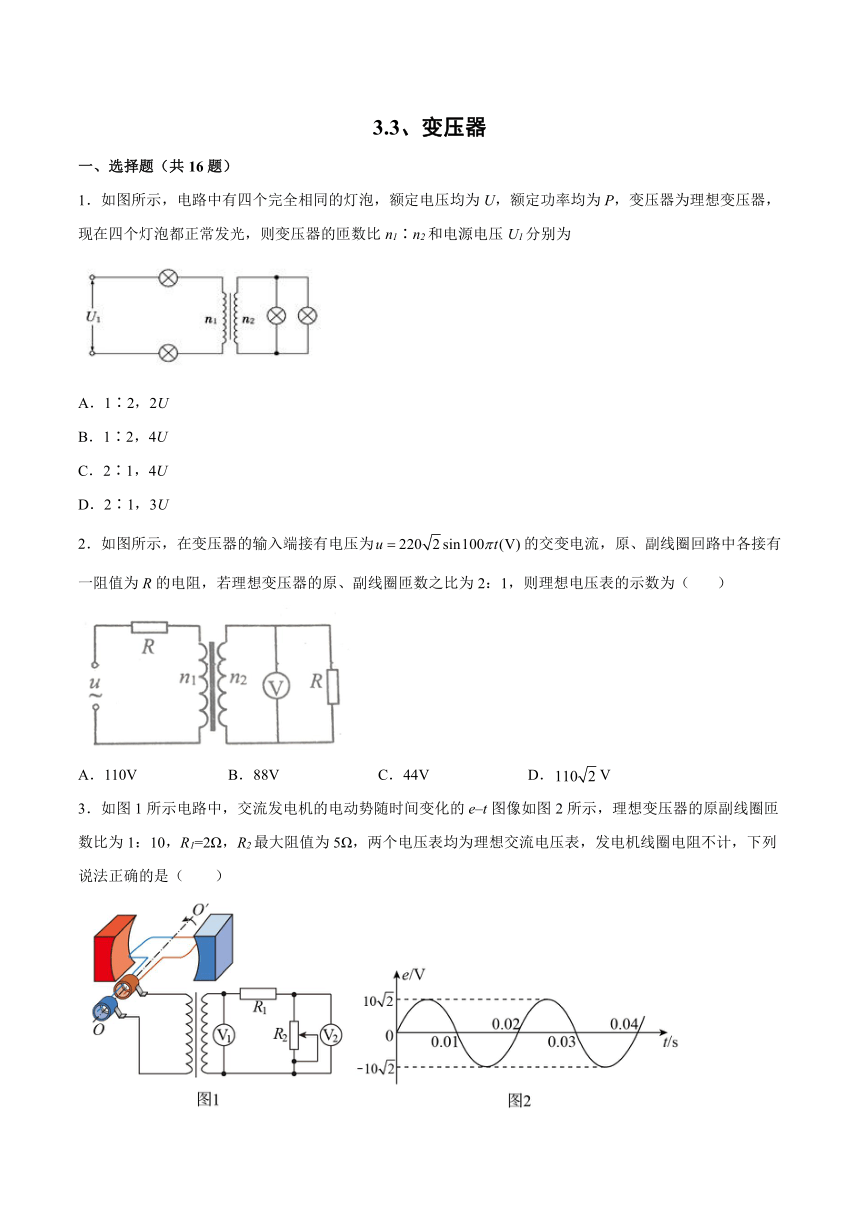

3.3、变压器
一、选择题(共16题)
1.如图所示,电路中有四个完全相同的灯泡,额定电压均为U,额定功率均为P,变压器为理想变压器,现在四个灯泡都正常发光,则变压器的匝数比n1∶n2和电源电压U1分别为
A.1∶2,2U
B.1∶2,4U
C.2∶1,4U
D.2∶1,3U
2.如图所示,在变压器的输入端接有电压为的交变电流,原、副线圈回路中各接有一阻值为R的电阻,若理想变压器的原、副线圈匝数之比为2:1,则理想电压表的示数为( )
A.110V B.88V C.44V D.V
3.如图1所示电路中,交流发电机的电动势随时间变化的e–t图像如图2所示,理想变压器的原副线圈匝数比为1:10,R1=2Ω,R2最大阻值为5Ω,两个电压表均为理想交流电压表,发电机线圈电阻不计,下列说法正确的是(  )
A.t=0.01s时穿过线圈的磁通量为0
B.电压表V1的示数为100V
C.当滑动变阻器的滑片从中点向下滑动时两个电压表的示数均变大
D.当滑动变阻器的滑片从中点向下滑动时R2的功率变大

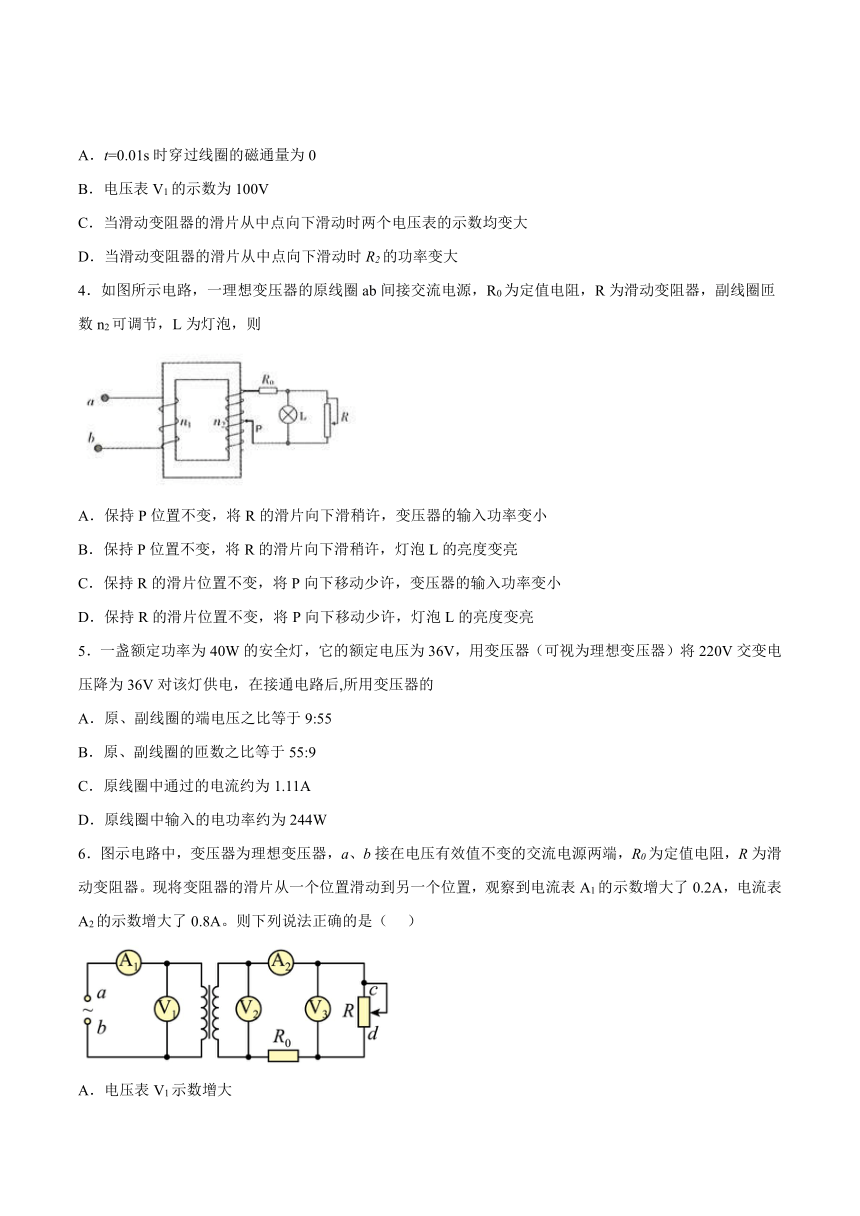

4.如图所示电路,一理想变压器的原线圈ab间接交流电源,R0为定值电阻,R为滑动变阻器,副线圈匝数n2可调节,L为灯泡,则
A.保持P位置不变,将R的滑片向下滑稍许,变压器的输入功率变小
B.保持P位置不变,将R的滑片向下滑稍许,灯泡L的亮度变亮
C.保持R的滑片位置不变,将P向下移动少许,变压器的输入功率变小
D.保持R的滑片位置不变,将P向下移动少许,灯泡L的亮度变亮
5.一盏额定功率为40W的安全灯,它的额定电压为36V,用变压器(可视为理想变压器)将220V交变电压降为36V对该灯供电,在接通电路后,所用变压器的
A.原、副线圈的端电压之比等于9:55
B.原、副线圈的匝数之比等于55:9
C.原线圈中通过的电流约为1.11A
D.原线圈中输入的电功率约为244W
6.图示电路中,变压器为理想变压器,a、b接在电压有效值不变的交流电源两端,R0为定值电阻,R为滑动变阻器。现将变阻器的滑片从一个位置滑动到另一个位置,观察到电流表A1的示数增大了0.2A,电流表A2的示数增大了0.8A。则下列说法正确的是( )
A.电压表V1示数增大
B.电压表V2、V3示数均增大
C.该变压器起升压作用
D.变阻器滑片是沿c→d的方向滑动
7.如图所示,理想变压器原线圈的输入电压u一定,电路中的电表均为理想电表,当滑动变阻器的滑动片由上向下滑动时,下列说法正确的是(  )
A.电流表示数减小 B.电流表示数增大
C.电压表示数减小 D.电压表示数增大
8.如图甲所示,理想变压器原线圈连接交流电源,该电输出电压u随时间t的变化关系图像为正弦曲线,如图乙所示。理想变压器副线圈上连接交流电压表V、标有“36V 40W”的灯泡和标有“20μF 45V”的电容器(其中45V为电容器的击穿电压)变压器的原、副线圈匝数比为55:9,闭合开关S,下列判断正确的是(  )
A.t=0.01s时刻,电压表V的示数为零
B.电容器不可能被击穿
C.小灯泡实际功率为40W
D.电压表V的指针做周期性摆动

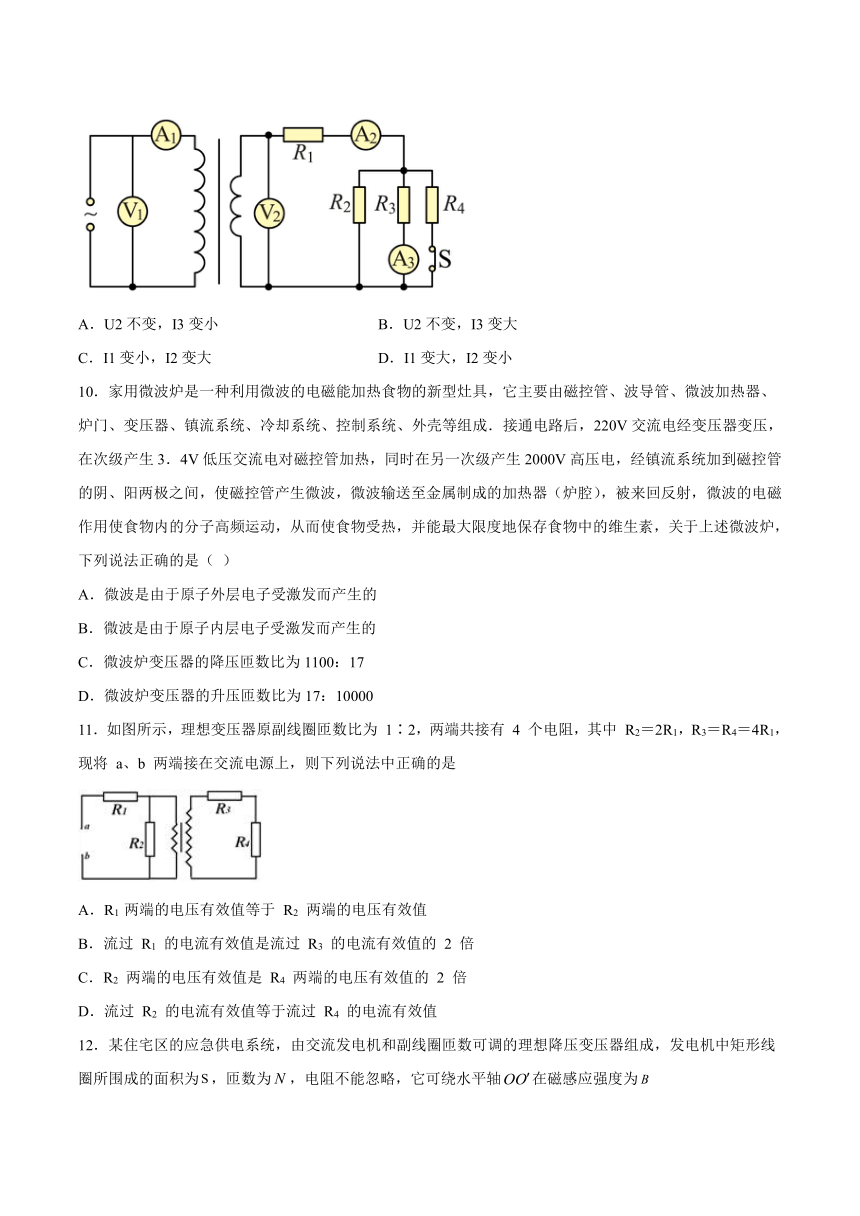

9.如图所示,一理想变压器原线圈接入一交流电源,副线圈电路中R1、R2、R3和R4均为定值电阻,开关S是闭合的.V1和V2为理想电压表,读数分别为U1和U2;A1、A2和A3为理想电流表,读数分别为I1、I2和I3.现断开S,U1数值不变,则下列推断中正确的是
A.U2不变,I3变小 B.U2不变,I3变大
C.I1变小,I2变大 D.I1变大,I2变小
10.家用微波炉是一种利用微波的电磁能加热食物的新型灶具,它主要由磁控管、波导管、微波加热器、炉门、变压器、镇流系统、冷却系统、控制系统、外壳等组成.接通电路后,220V交流电经变压器变压,在次级产生3.4V低压交流电对磁控管加热,同时在另一次级产生2000V高压电,经镇流系统加到磁控管的阴、阳两极之间,使磁控管产生微波,微波输送至金属制成的加热器(炉腔),被来回反射,微波的电磁作用使食物内的分子高频运动,从而使食物受热,并能最大限度地保存食物中的维生素,关于上述微波炉,下列说法正确的是( )
A.微波是由于原子外层电子受激发而产生的
B.微波是由于原子内层电子受激发而产生的
C.微波炉变压器的降压匝数比为1100:17
D.微波炉变压器的升压匝数比为17:10000
11.如图所示,理想变压器原副线圈匝数比为 1∶2,两端共接有 4 个电阻,其中 R2=2R1,R3=R4=4R1,现将 a、b 两端接在交流电源上,则下列说法中正确的是
A.R1 两端的电压有效值等于 R2 两端的电压有效值
B.流过 R1 的电流有效值是流过 R3 的电流有效值的 2 倍
C.R2 两端的电压有效值是 R4 两端的电压有效值的 2 倍
D.流过 R2 的电流有效值等于流过 R4 的电流有效值

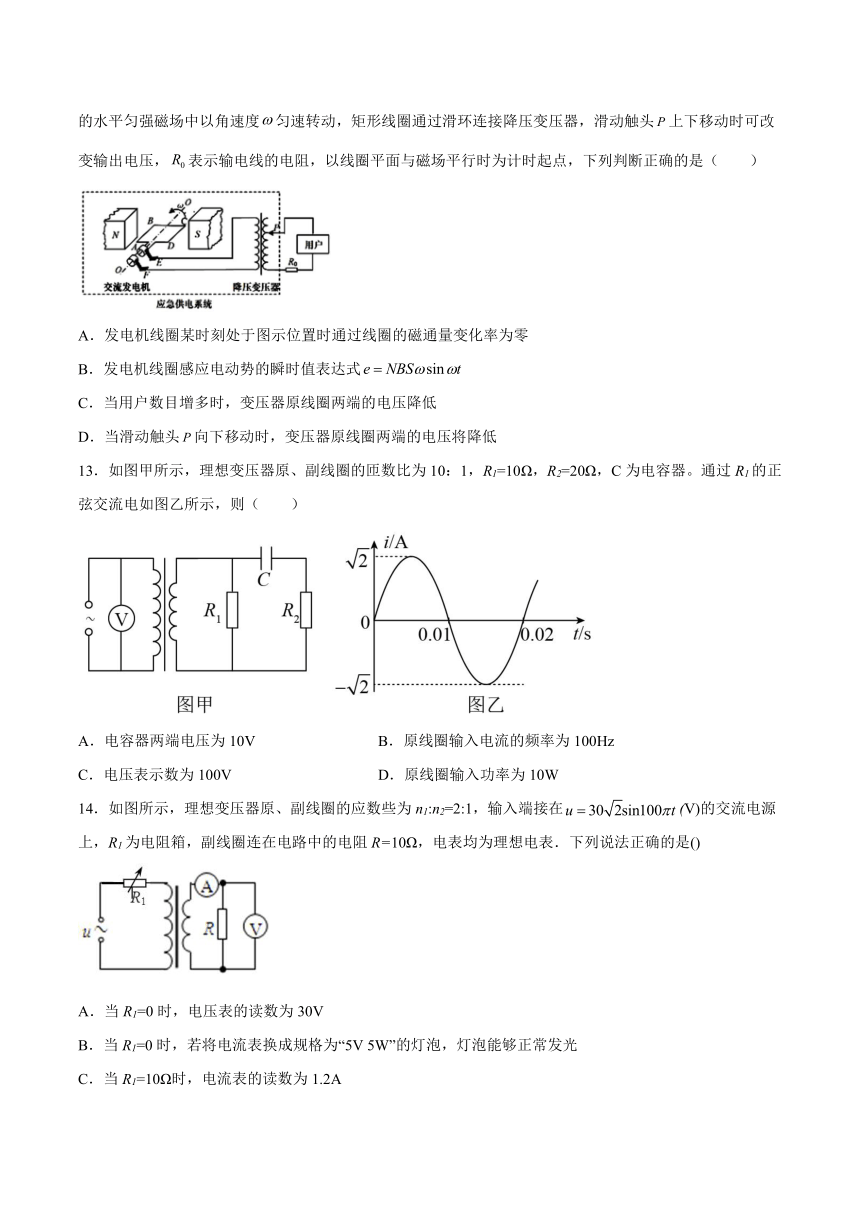

12.某住宅区的应急供电系统,由交流发电机和副线圈匝数可调的理想降压变压器组成,发电机中矩形线圈所围成的面积为,匝数为,电阻不能忽略,它可绕水平轴在磁感应强度为
的水平匀强磁场中以角速度匀速转动,矩形线圈通过滑环连接降压变压器,滑动触头上下移动时可改变输出电压,表示输电线的电阻,以线圈平面与磁场平行时为计时起点,下列判断正确的是(  )
A.发电机线圈某时刻处于图示位置时通过线圈的磁通量变化率为零
B.发电机线圈感应电动势的瞬时值表达式
C.当用户数目增多时,变压器原线圈两端的电压降低
D.当滑动触头向下移动时,变压器原线圈两端的电压将降低
13.如图甲所示,理想变压器原、副线圈的匝数比为10:1,R1=10Ω,R2=20Ω,C为电容器。通过R1的正弦交流电如图乙所示,则(  )
A.电容器两端电压为10V B.原线圈输入电流的频率为100Hz
C.电压表示数为100V D.原线圈输入功率为10W
14.如图所示,理想变压器原、副线圈的应数些为n1:n2=2:1,输入端接在(V)的交流电源上,R1为电阻箱,副线圈连在电路中的电阻R=10Ω,电表均为理想电表.下列说法正确的是()
A.当R1=0时,电压表的读数为30V
B.当R1=0时,若将电流表换成规格为“5V 5W”的灯泡,灯泡能够正常发光
C.当R1=10Ω时,电流表的读数为1.2A
D.当R1=10Ω时,电压表的读数为6V
15.如图所示,理想变压器原、副线圈匝数之比为5:1,电阻R1=25,R2=20,两电表均为理想交流电表。若R1两端电压瞬时值表达式为,则下列说法正确的是(   )
A.电流表的示数为0.4A
B.电压表的示数为40V
C.R2消耗的功率为100W
D.原线圈输入交流电频率为100Hz
16.如图所示,理想变压器的原线圈a、b两端接正弦交流电,副线圈c、d两端通过输电线接两只相同的灯泡L1、L2,输电线的等效电阻为R,原来开关是断开的,则当闭合开关S后
A.副线圈c、d两端的输出电压变小
B.输电线等效电阻R上的电流变大
C.通过灯泡L1的电流变大
D.原线圈的电流变大
二、填空题
17.普通交流电流表不能直接接在高压输电线路上测量电流,通常要通过电流互感器来连接.图中电流互感器ab一侧线圈的匝数为5,cd一侧线圈的匝数为500.
为使电流表能正常工作,ab应接__________;(填“MN”或“PQ”)
如果某次测量中电流表的示数为2A,高压输电线上的电流为_________A.
18.如图所示为一理想变压器,n2=10 匝,n3=20 匝,L1和L2均是“220 V,15 W”的灯泡(忽略灯泡电阻变化),与单匝线圈相连的电压表,读数为11 V,那么变压器的实际输入功率为______W。
19.如图所示甲理想变压器的原线圈匝数n1=350匝,副线圈匝数n2=70匝,电阻R=20 Ω,原线圈加上如图乙所示的交流电,则加在原线圈上交流电压瞬时值的表达式为__________________,电阻R上消耗的电功率为________________.
20.如图所示,理想变压器MN原线圈接一交流电源,副线圈回路中有一定值电阻R0和两个小灯泡L1、L2,电表为理想电表.最初电键S是断开的,现闭合电键S,则副线圈两端电压将_______ , 电流表A1示数将_________.(选填“变大”,“变小”,或者“不变”)
综合题
21.如图所示,理想变压器铁芯上绕有A、B、C三个线圈,其匝数之比为n1∶n2∶n3=4∶2∶1.在线圈B和C两端各接一个相同的电阻R.当原线圈A与交流电源相接时,已知交流电流表A2的示数为I0,求交流电流表A1的示数I1和变压器的输出功率P出

22.如图所示,电阻不计的闭合导线框abcd处于磁感应强度B=T的匀强磁场中,线框匝数为50匝,面积S为0.5m2.线框绕垂直于磁场方向的轴以角速度匀速转动,并与理想变压器相连,变压器副线圈接入一只额定电压为250V的灯泡,灯泡恰正常发光.求:
(1)线框转动过程中感应电动势的最大值;
(2)变压器原、副线圈的匝数比;
(3) 已知交流电流表示数为0.1A,则线框从图示位置转过900的过程中外力对线框做的功.
23.如图,匝数N=50匝的矩形线圈abcd,面积S=0.1m2, 内阻不计,绕垂直于磁场的轴OO'以角速度ω= 100rad/s匀速转动,匀强磁场的磁感应强度B=0.1T,矩形线圈通过滑环E、F与理想变压器相连,变压器原、副线圈的匝数之比为1∶4,副线圈所接电阻R= 200Ω,当线圈平面与磁场方向平行时开始计时,求∶
(1)线圈中感应电动势的瞬时值表达式;
(2)电阻R上消耗的功率。
参考答案:
1.C
【详解】
设灯泡正常发光时,额定电流为I0.由题图可知,原线圈中电流I原=I0,副线圈中两灯并联,副线圈中电流I副=2I0,U副=U,根据理想变压器的基本规律:I原n1=I副n2得n1:n2=2:1;U原:U副=n1:n2得U原=2U,所以U1=4U.故选C.
2.B
【详解】
输入端接有电压为 的交流电,所以输出电压的有效值U=220V.当理想变压器的原、副线圈的匝数比为2:1时,理想电压表的示数为U1,根据电压与匝数成正比得原线圈的电压是2U1,根据电流与与匝数成反比得原线圈电流是 ,所以 ,解得:U1=88V,故B正确,ACD错误.
3.B
【详解】
A.t=0.01s时e=0,此时穿过线圈的磁通量最大,A错误;
B.发电机电动势的有效值为10V,根据
得电压表V1的示数为100V,不随时间而变化,B正确;
CD.当滑动变阻器的滑片从中点向下滑动时R2接入电路的电阻值变大,电压表V1的示数不变,电压表V2的示数变大;当滑片从中点向下滑动时R2接入电路的电阻值大于R1且继续增大,则R2的功率一直变小,C、D错误。
故选B。
4.D
【详解】
试题分析:A、B、保持P位置不变,即变压器的匝数不变(U1和U2均不变),R的滑片下滑时,R接入电阻减小,总电阻减小,总电流增大,由知变压器的输入功率变大;R0
两端的电压因总电流增大而增大,则并联部分电压减小;则L两端的电压减小;故L的亮度变暗;故A、B均错误;C、D、P向下移动,即n2增大,而U1不变,由得U2变大,副线圈的电阻不变,则I2变大,由可得输入功率变大;灯泡和滑动变阻器的总电流变大使得灯泡所分得电流变大,故亮度变亮;故C错误、D正确;故选D.
5.B
【详解】
试题分析:原、副线圈的端电压之比,选项A错误,B正确;原线圈输入功率等于副线圈输出功率,即P入=P出=40W,选项D错误;原线圈中通过的电流为,选项C错误;故选B.
6.D
【详解】
A.由于a、b接在电压有效值不变的交流电源两端,所以原线圈两端电压不变,则电压表V1示数不变,故A错误;
B.根据理想变压器原、副线圈变压规律可知副线圈两端电压不变,则电压表V2示数不变;因为副线圈中电流增大,所以R0两端电压增大,则R两端电压减小,即电压表V3示数减小,故B错误;
C.该变压器原、副线圈匝数比为
所以该变压器起降压作用,故C错误;
D.因为副线圈两端电压不变,电流增大,所以副线圈所接电路电阻减小,即变阻器滑片是沿c→d的方向滑动,故D正确。
故选D。
7.B
【详解】
滑动变阻器滑片由上向下滑动的过程中,电阻减小,原线圈的输入电压不变,则副线圈的输出电压不变,电压表示数不变,根据欧姆定律可知,电阻两端电压增大,则电阻两端电压减小,即电压表示数减小;根据欧姆定律可知,副线圈电流增大,则原线圈电流增大,电流表、示数增大,故B正确,ACD错误。
故选B。
8.C
【详解】
AD.根据
原线圈电压的有效值
因此副线圈电压的有效值
电压表测量就是电压的有效值,因此无论何时电压表的示数均为36V,AD错误;
B.副线圈电压的最大值
电容器被击穿,B错误;
C.由于加在小灯泡两端的电压就是额定电压,因此小灯泡实际功率就是额定功率40W,C正确。
故选C。
9.B
【详解】

10.C
【详解】
接通电源后,220V的交流电经过变压器后,在次级产生2000V高压交流电,根据电压与匝数成正比得微波炉的变压器原副线圈的匝数之比为11:100,若为3.4V电压,则变压器原副线圈的匝数之比为220:3.4=1100:17,故D错误,C正确;故选C.
11.A
【详解】
根据变压器的规律有:,则:,,通过R1的电流为:I0=I1+,即R1 两端的电压有效值为 ,选项A正确;通过R3的电流和通过R4的电流相等,即I3=I4=,选项B错误;R2 两端的电压有效值UR2=U1=U2=UR4,选项C错误;因R4=2R2,则流过 R2
的电流有效值等于流过 R4 的电流有效值的2倍,选项CD错误;故选A.
12.C
【详解】
A.当线圈与磁场平行时,感应电流最大,线圈的磁通量变化率最大,A错误;
B.从垂直中性面计时,则感应电动势的瞬时值表达式为
B错误;
C.当用户数目增多时,电路总电阻变小,根据欧姆定律可知,副线圈电路中的电流变大,输电线上损失电压变大,用户得到的电压变小,即变压器的副线圈两端电压变小,根据
则原线圈的两端电压降低,C正确;
D.变压器原线圈两端的电压,由交流发电机决定,当触头P向下移动,副线圈匝数减小,副线圈的输出电压变小,副线圈回路电流变小,则原线圈回路电流变小,损失电压变小,变压器原线圈电压变大,D错误。
故选C。
13.C
【详解】
A.电容器两端电压为
故A错误;
B.根据变压器原理可知原副线圈中电流的周期频率相同,周期为0.02s
故B错误;
C.根据变压器原副线圈电压与线圈匝数关系得
解得,故C正确;
D.根据变压器原理得输入功率等于输出功率,由于有电流通过电容器,输出功率为R1、R2
、电容器消耗的电功率之和,故D错误。
故选C。
14.BC
【详解】
输入端电压的有效值为30V,当R1=0时,电压表的读数为,选项A错误;当R1=0时,若将电流表换成规格为“5V, 5W”的灯泡,灯泡电阻为 ,此时次级电流,因灯泡的额定电流为,则此时灯泡能够正常发光,选项B正确;当R1=10Ω时,设电流表的示数为I,则此时初级电流为0.5I,初级电压: ,则次级电压为,则,解得I=1.2A,此时电压表读数为IR=12V,选项C正确,D错误;
15.AB
【详解】
A.由R1两端电压的瞬时值表达式可知,R1两端电压的最大值为,有效值
副线圈电流I2
由变压器的变流比
解得
A正确;
B.电阻R2两端电压
B正确;
C.R2消耗的电功率
C错误;
D.由R1两端电压瞬时值表达式可知
原线圈输入交流电频率
D错误。
故选AB。
16.BD
【详解】
A、理想变压器的输出电压是由输入电压和匝数比决定的,由于输入电压和匝数比不变,所以副线圈的输出的电压也不变,当开关S闭合时,也不会影响电压变化,所以A错误;
B、开关S闭合后副线圈电阻变小,而且副线圈输出电压不变,则负线圈电流变大,即输电线等效电阻R上的电流变大,故选项B正确;
C、由于通过电阻R的电流变大,电压变大,那么并联部分的电压减小,所以通过灯泡的电流减小,所以C错误;
D、由于副线圈电流增大,而且变压器匝数比不变,可知原线圈电流也变大,故选项D正确.
17. (1)MN (2)200
【详解】
电流互感器的作用是使大电流变成小电流,所以Iab>Icd
利用变压器工作原理
所以输入端ab接MN,输出端cd接PQ;如果某次测量中电流表的示数为2A,高压输电线上的电流为
18.18.75
【详解】
电压表读数为11 V,即n=1时U=11 V
U2=n2U=110 V
U3=220 V
因为灯泡的额定电压是220 V,所以P3=15 W,根据
可得
P2=3.75 W
P出=P2+P3=18.75 W
P入=出=18.75 W
19. 0.8 W
【详解】
从图中可知交流电电压最大值,交流电周期为0.02s,故,所以加在原线圈上交流电压瞬时值的表达式为,原线圈输入电压为,故根据可得副线圈两端电压为,故电阻R消耗的电功率为,
20. 不变 变大
【详解】
试题分析:根据变压器的原理可知,闭合电键S,副线圈两端电压将不变;闭合电键S,则次级电阻减小,次级电流变大,根据可知,电流表A1示数将变大.
21.(1)0.625I0 (2)
【详解】
设A、B、C三个线圈两端的电压分别为U1、U2、U3,有
解得
U1=2U2 、
线圈C中的电流为
由于理想变压器的输出功率等于输出功率,
即有
且U1∶U2∶U3=4∶2∶1,
解得
I1=0.625I0.
变压器的输出功率为
上式中
解得
22.(1)500V;(2)2:1;(3)0.39J.
【详解】
(1)线圈转动产生的电动势最大值:Em=NBSω=50××0.5×200=500V;
电压的有效值为:
(2)额定电压为250V的灯泡,灯泡恰正常发光,故:
(3)已知交流电流表示数为0.1A,则线框从图示位置转过90°的过程中外力对线框做的功:
W=EI =500×0.1×J≈0.39J
23.(1);(2)
【详解】
(1)线圈中感应电动势的最大值
解得
Em = 50V
瞬时值表达式
(2)变压器初级电压有效值
根据


解得
