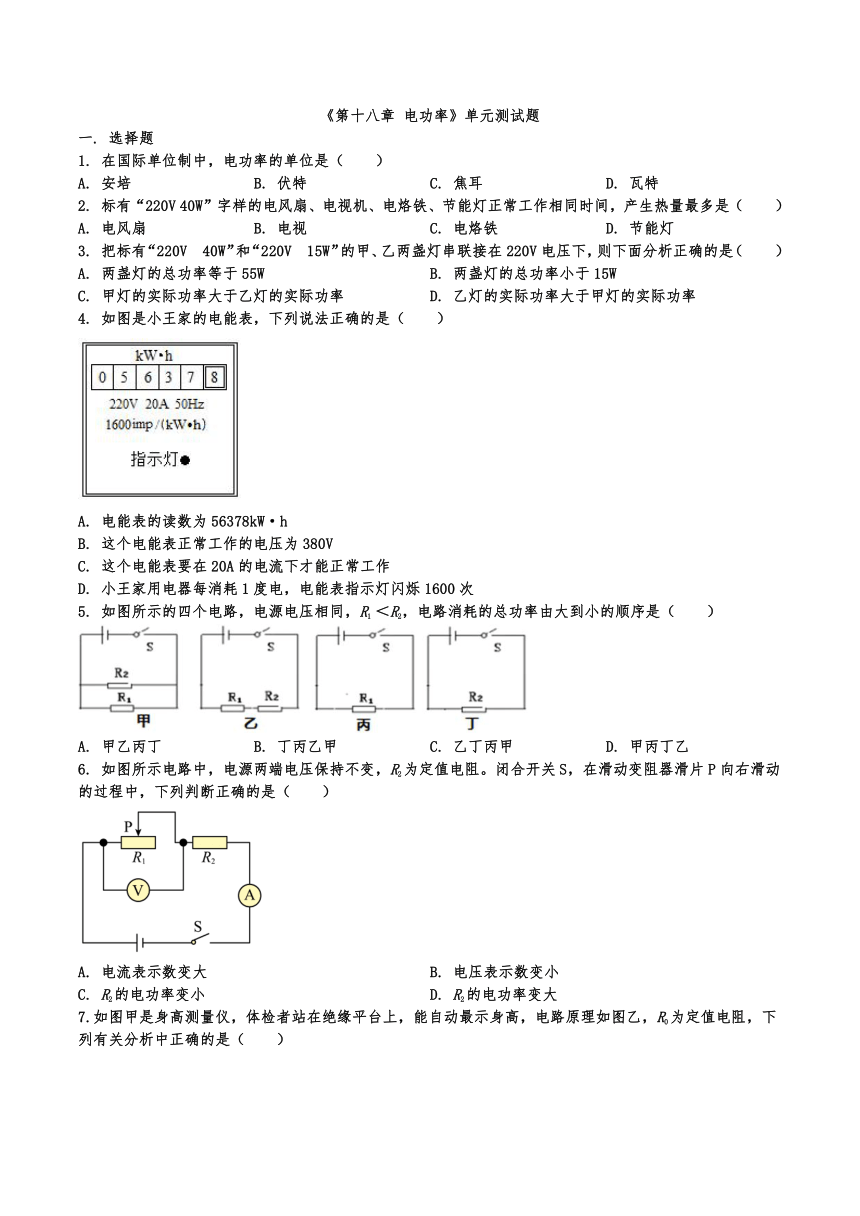

《第十八章 电功率》单元测试题
一. 选择题
1. 在国际单位制中，电功率的单位是（　　）
A. 安培 B. 伏特 C. 焦耳 D. 瓦特
2. 标有“220V 40W”字样的电风扇、电视机、电烙铁、节能灯正常工作相同时间，产生热量最多是（　　）
A. 电风扇 B. 电视 C. 电烙铁 D. 节能灯
3. 把标有“220V 40W”和“220V 15W”的甲、乙两盏灯串联接在220V电压下，则下面分析正确的是（ ）
A. 两盏灯的总功率等于55W B. 两盏灯的总功率小于15W
C. 甲灯的实际功率大于乙灯的实际功率 D. 乙灯的实际功率大于甲灯的实际功率
4. 如图是小王家的电能表，下列说法正确的是（　　）
A. 电能表的读数为56378kW·h
B. 这个电能表正常工作的电压为380V
C. 这个电能表要在20A的电流下才能正常工作
D. 小王家用电器每消耗1度电，电能表指示灯闪烁1600次
5. 如图所示的四个电路，电源电压相同，R1 ＜R2，电路消耗的总功率由大到小的顺序是（　　）
A. 甲乙丙丁 B. 丁丙乙甲 C. 乙丁丙甲 D. 甲丙丁乙
6. 如图所示电路中，电源两端电压保持不变，R2为定值电阻。闭合开关S，在滑动变阻器滑片P向右滑动的过程中，下列判断正确的是（　　）
A. 电流表示数变大 B. 电压表示数变小
C. R2的电功率变小 D. R2的电功率变大

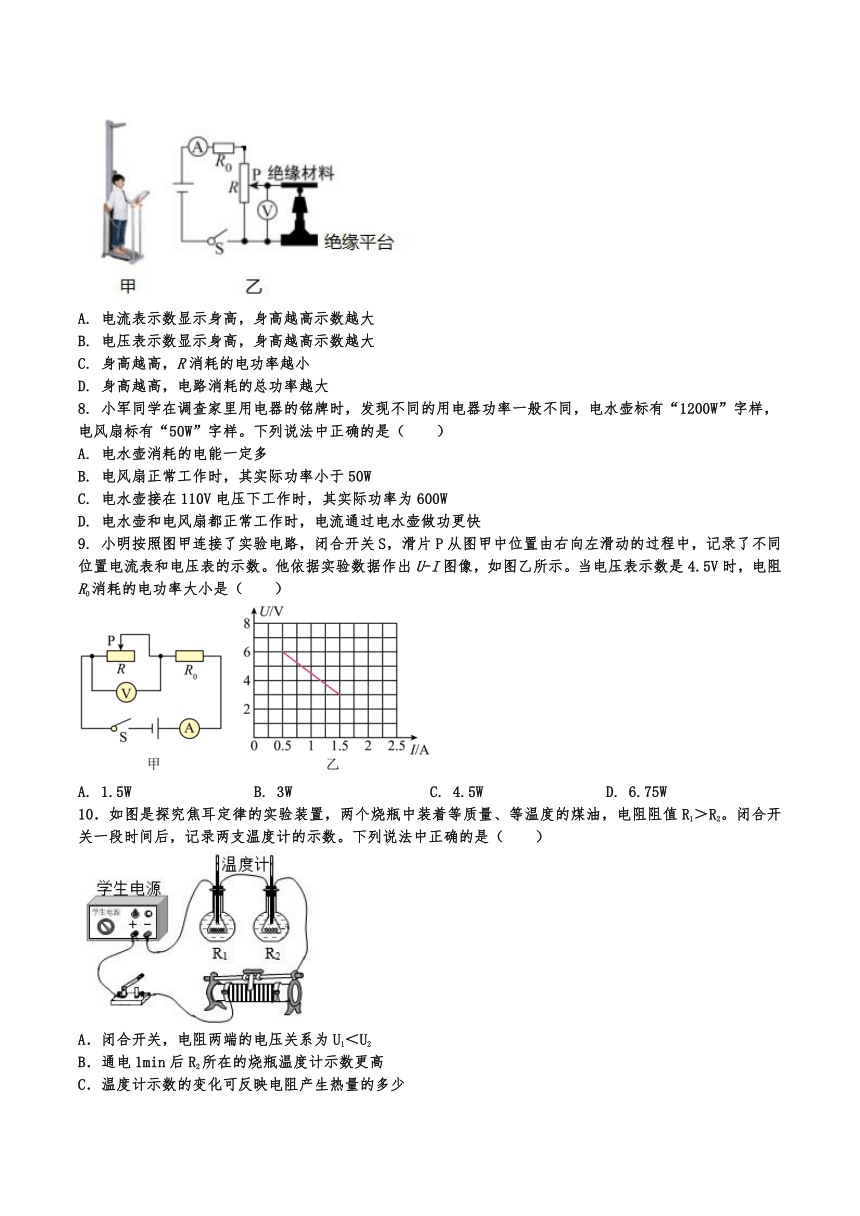

7.如图甲是身高测量仪，体检者站在绝缘平台上，能自动最示身高，电路原理如图乙，R0为定值电阻，下列有关分析中正确的是（　　）
A. 电流表示数显示身高，身高越高示数越大
B. 电压表示数显示身高，身高越高示数越大
C. 身高越高，R消耗的电功率越小
D. 身高越高，电路消耗的总功率越大
8. 小军同学在调查家里用电器的铭牌时，发现不同的用电器功率一般不同，电水壶标有“1200W”字样，电风扇标有“50W”字样。下列说法中正确的是（　　）
A. 电水壶消耗的电能一定多
B. 电风扇正常工作时，其实际功率小于50W
C. 电水壶接在110V电压下工作时，其实际功率为600W
D. 电水壶和电风扇都正常工作时，电流通过电水壶做功更快
9. 小明按照图甲连接了实验电路，闭合开关S，滑片P从图甲中位置由右向左滑动的过程中，记录了不同位置电流表和电压表的示数。他依据实验数据作出U-I图像，如图乙所示。当电压表示数是4.5V时，电阻R0消耗的电功率大小是（　　）
A. 1.5W B. 3W C. 4.5W D. 6.75W
10．如图是探究焦耳定律的实验装置，两个烧瓶中装着等质量、等温度的煤油，电阻阻值R1＞R2。闭合开关一段时间后，记录两支温度计的示数。下列说法中正确的是（　　）
A．闭合开关，电阻两端的电压关系为U1＜U2
B．通电1min后R2所在的烧瓶温度计示数更高
C．温度计示数的变化可反映电阻产生热量的多少
D．该装置只能探究电流产生的热量与电阻大小的关系

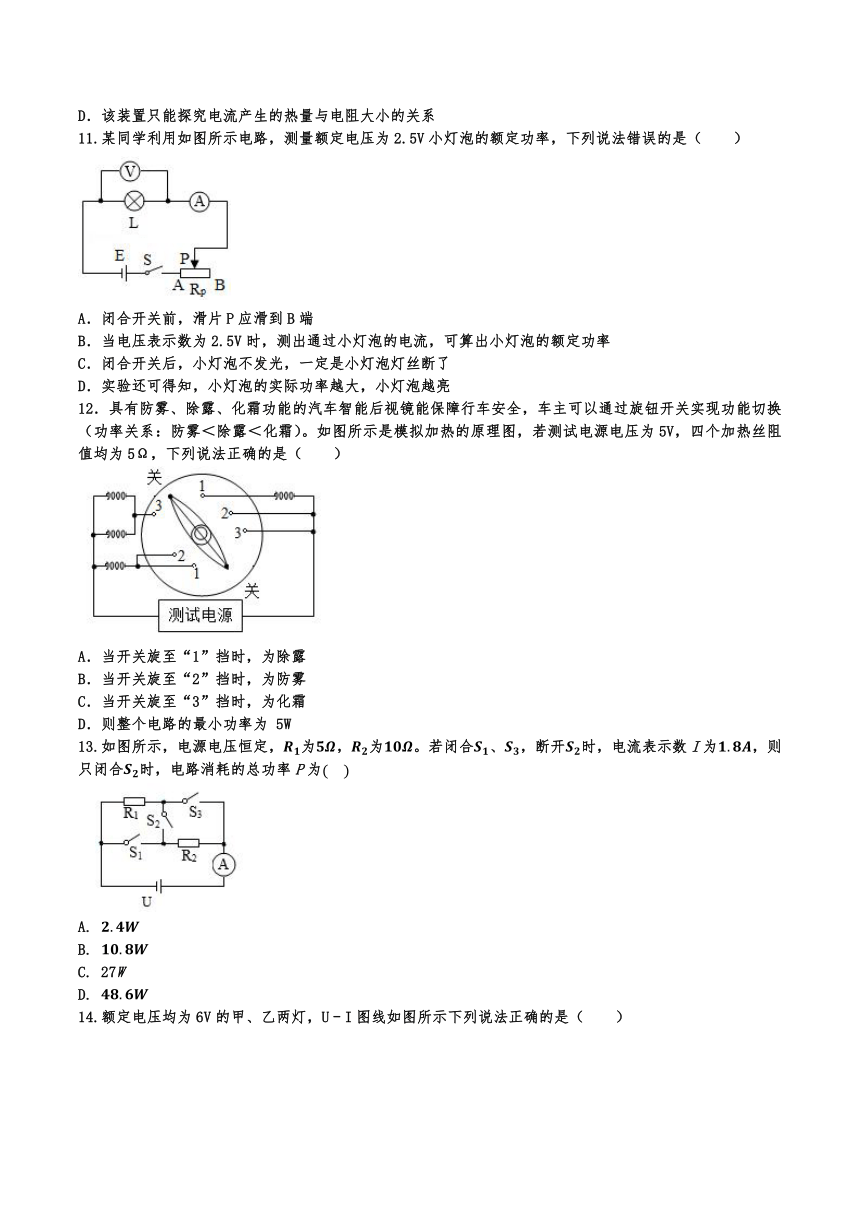

11.某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误的是（　　）
A．闭合开关前，滑片P应滑到B端
B．当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率
C．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了
D．实验还可得知，小灯泡的实际功率越大，小灯泡越亮
12．具有防雾、除露、化霜功能的汽车智能后视镜能保障行车安全，车主可以通过旋钮开关实现功能切换（功率关系：防雾＜除露＜化霜）。如图所示是模拟加热的原理图，若测试电源电压为5V，四个加热丝阻值均为5Ω，下列说法正确的是（　　）
A．当开关旋至“1”挡时，为除露
B．当开关旋至“2”挡时，为防雾
C．当开关旋至“3”挡时，为化霜
D．则整个电路的最小功率为 5W
13.如图所示，电源电压恒定，为，为。若闭合、，断开时，电流表示数I为，则只闭合时，电路消耗的总功率P为
A.
B.
C. 27W
D.

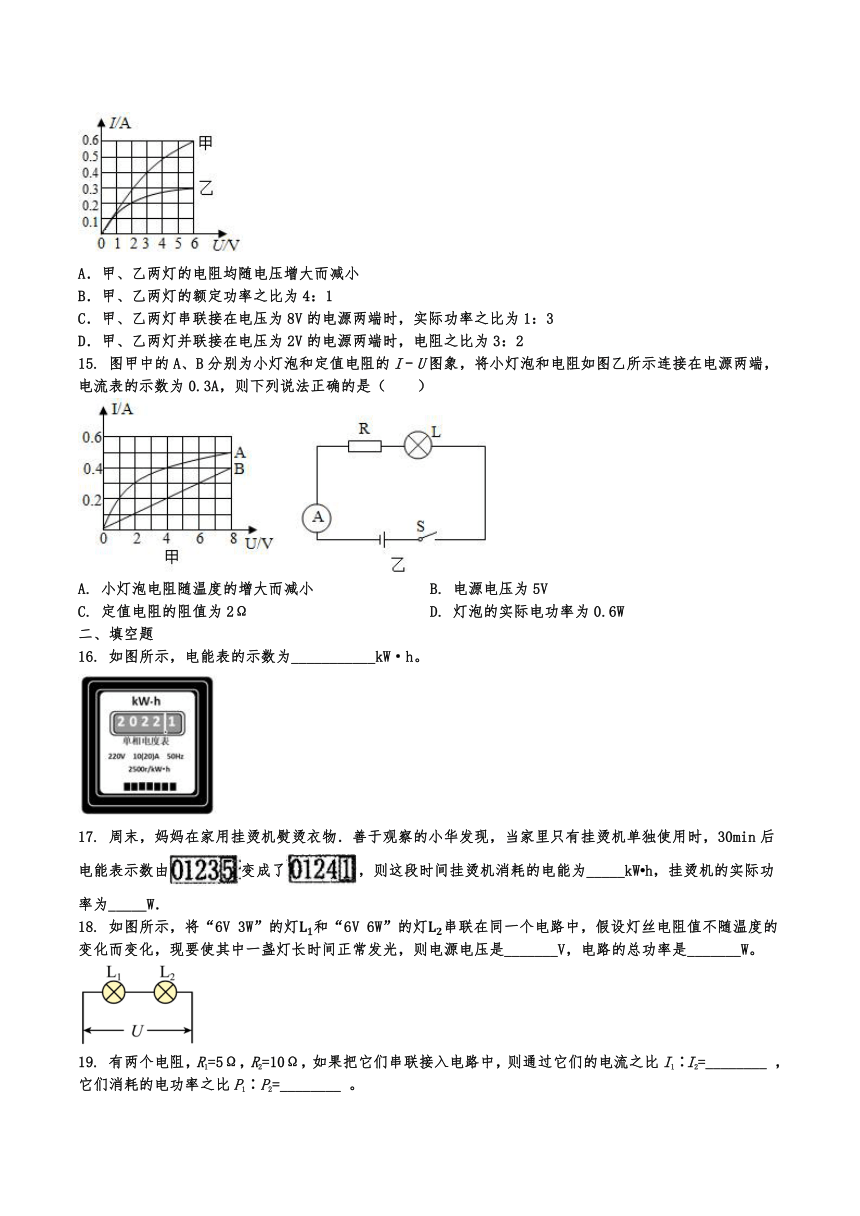

14.额定电压均为6V的甲、乙两灯，U﹣I图线如图所示下列说法正确的是（　　）
A．甲、乙两灯的电阻均随电压增大而减小
B．甲、乙两灯的额定功率之比为4：1
C．甲、乙两灯串联接在电压为8V的电源两端时，实际功率之比为1：3
D．甲、乙两灯并联接在电压为2V的电源两端时，电阻之比为3：2
15. 图甲中的A、B分别为小灯泡和定值电阻的I﹣U图象，将小灯泡和电阻如图乙所示连接在电源两端，电流表的示数为0.3A，则下列说法正确的是（　　）
A. 小灯泡电阻随温度的增大而减小 B. 电源电压为5V
C. 定值电阻的阻值为2Ω D. 灯泡的实际电功率为0.6W
二、填空题
16. 如图所示，电能表的示数为___________kW·h。
17. 周末，妈妈在家用挂烫机熨烫衣物．善于观察的小华发现，当家里只有挂烫机单独使用时，30min后电能表示数由变成了，则这段时间挂烫机消耗的电能为_____kW h，挂烫机的实际功率为_____W．
18. 如图所示，将“6V 3W”的灯和“6V 6W”的灯串联在同一个电路中，假设灯丝电阻值不随温度的变化而变化，现要使其中一盏灯长时间正常发光，则电源电压是_______V，电路的总功率是_______W。
19. 有两个电阻，R1=5Ω，R2=10Ω，如果把它们串联接入电路中，则通过它们的电流之比I1∶I2=________ ，它们消耗的电功率之比P1∶P2=________ 。
20. 如图甲所示，小灯泡的额定电压为，开关闭合后，小灯泡正常发光，图乙是通过定值电阻和小灯泡的电流与电压关系图像，则小灯泡正常发光时的电流为___________；通电，定值电阻产生的热量为___________。
三、作图题
21. 根据如图所示的实物连接图，画出电路图。
22. 小明连接的如图所示电路中存在连线错误，只需要改动一根导线，即可使连线正确。（要求：电压表测量灯泡两端电压）请在连接的导线上打“×”，并用笔画线代替导线画出正确的接法。
四、实验题
23.小明晚上看书时发现家里的电灯总是忽明忽暗，根据所学知识，小明对这种现象的原因做了一个初步的分析，并从实验室选择了如图所示器材，想通过实验模拟出电灯忽明忽暗现象来探究其中原因。
（1）小明设计了电路图如图甲所示，请你用笔画线代替导线完成图乙的电路连接；
（2）闭合开关后，小明将滑动变阻器的滑片向右滑动，电压表示数逐渐变大灯泡亮度逐渐变　 　；再向左移动滑片时，电压表示数逐渐变　 　，小灯泡亮度又逐渐变　 　，反复左右移动滑动变阻器的滑片，即可观察到小灯泡的忽明忽暗现象，由此小明得出了这样的结论：“电灯忽明忽暗可能是由于　 　造成的。”
24. 如图所示是探究“电流通过导体产生热量多少与什么因素有关”的实验装置，甲乙丙三个透明容器是装着等质量空气的密封容器。
（1）实验中通过比较______来比较电阻产生热量的多少；
（2）选择甲丙两容器可研究电热与______的关系；
（3）生活中我们经常见到“电炉丝热得发红，而与它相连的导线却不热”的现象，该现象可用______和______两容器实验得到的结论解释。
25. 在“测定额定电压为2.5V小灯泡的电功率”的实验中，阳阳同学已连接好如下图1所示的部分电路。
（1）在阳阳所连接的电路中，有一根导线还没连好，请你帮他完成电路的连接（其他的导线不要变动）；______
（2）正确连接电路后，用开关试触时，若发现电流表无示数，电压表示数较大，其故障原因可能是______；
（3）阳阳实验时，发现电压表示数如图2所示，为了测出小灯泡的额定功率，他应该把滑片向______（填“A”或“B”）移动；
（4）实验中阳阳测出了三组数据，记录在右表中。若第一次实验时电流表的示数如图3所示，请将此示数读出并填入表中；______
（5）他测出小灯泡的额定功率是______W。
五、计算题
26. 如图所示，的电阻为，闭合开关后，通过电阻和的电流分别为和，求：
（1）电源电压；
（2）整个电路消耗的总功率。
27. 某型号电饭煲的工作原理图如图甲所示，R1和R2为阻值不等且不变的电热丝，S是手动开关，S1是自动控制开关。该电饭煲有“加热”和“保温”两档，额定电压是220V，在正常工作一段时间内，它的电功率随时间变化的图像如图乙所示。
（1）当电饭煲处于“加热”档时，开关S1的状态是______的（选填“断开”或“闭合”）；
（2）电阻R2阻值；
（3）电饭煲处于“加热”档时，工作10min产生的热量为多少焦耳。
《第十八章 电功率》单元测试题参考答案
一. 选择题
1. 在国际单位制中，电功率的单位是（　　）
A. 安培 B. 伏特 C. 焦耳 D. 瓦特
【答案】D
2. 标有“220V 40W”字样的电风扇、电视机、电烙铁、节能灯正常工作相同时间，产生热量最多是（　　）
A. 电风扇 B. 电视 C. 电烙铁 D. 节能灯
【答案】C
3. 把标有“220V 40W”和“220V 15W”的甲、乙两盏灯串联接在220V电压下，则下面分析正确的是（ ）
A. 两盏灯的总功率等于55W B. 两盏灯的总功率小于15W
C. 甲灯的实际功率大于乙灯的实际功率 D. 乙灯的实际功率大于甲灯的实际功率
【答案】BD
4. 如图是小王家的电能表，下列说法正确的是（　　）
A. 电能表的读数为56378kW·h
B. 这个电能表正常工作的电压为380V
C. 这个电能表要在20A的电流下才能正常工作
D. 小王家用电器每消耗1度电，电能表指示灯闪烁1600次
【答案】D
5. 如图所示的四个电路，电源电压相同，R1 ＜R2，电路消耗的总功率由大到小的顺序是（　　）
A. 甲乙丙丁 B. 丁丙乙甲 C. 乙丁丙甲 D. 甲丙丁乙
【答案】D
6. 如图所示电路中，电源两端电压保持不变，R2为定值电阻。闭合开关S，在滑动变阻器滑片P向右滑动的过程中，下列判断正确的是（　　）
A. 电流表示数变大 B. 电压表示数变小
C. R2的电功率变小 D. R2的电功率变大
【答案】C
7.如图甲是身高测量仪，体检者站在绝缘平台上，能自动最示身高，电路原理如图乙，R0为定值电阻，下列有关分析中正确的是（　　）
A. 电流表示数显示身高，身高越高示数越大
B. 电压表示数显示身高，身高越高示数越大
C. 身高越高，R消耗的电功率越小
D. 身高越高，电路消耗的总功率越大
【答案】B
8. 小军同学在调查家里用电器的铭牌时，发现不同的用电器功率一般不同，电水壶标有“1200W”字样，电风扇标有“50W”字样。下列说法中正确的是（　　）
A. 电水壶消耗的电能一定多
B. 电风扇正常工作时，其实际功率小于50W
C. 电水壶接在110V电压下工作时，其实际功率为600W
D. 电水壶和电风扇都正常工作时，电流通过电水壶做功更快
【答案】D
9. 小明按照图甲连接了实验电路，闭合开关S，滑片P从图甲中位置由右向左滑动的过程中，记录了不同位置电流表和电压表的示数。他依据实验数据作出U-I图像，如图乙所示。当电压表示数是4.5V时，电阻R0消耗的电功率大小是（　　）
A. 1.5W B. 3W C. 4.5W D. 6.75W
【答案】B
10．如图是探究焦耳定律的实验装置，两个烧瓶中装着等质量、等温度的煤油，电阻阻值R1＞R2。闭合开关一段时间后，记录两支温度计的示数。下列说法中正确的是（　　）
A．闭合开关，电阻两端的电压关系为U1＜U2
B．通电1min后R2所在的烧瓶温度计示数更高
C．温度计示数的变化可反映电阻产生热量的多少
D．该装置只能探究电流产生的热量与电阻大小的关系
【答案】C
11.某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误的是（　　）
A．闭合开关前，滑片P应滑到B端
B．当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率
C．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了
D．实验还可得知，小灯泡的实际功率越大，小灯泡越亮
【答案】C
12．具有防雾、除露、化霜功能的汽车智能后视镜能保障行车安全，车主可以通过旋钮开关实现功能切换（功率关系：防雾＜除露＜化霜）。如图所示是模拟加热的原理图，若测试电源电压为5V，四个加热丝阻值均为5Ω，下列说法正确的是（　　）
A．当开关旋至“1”挡时，为除露
B．当开关旋至“2”挡时，为防雾
C．当开关旋至“3”挡时，为化霜
D．则整个电路的最小功率为 5W
【答案】C
13.如图所示，电源电压恒定，为，为。若闭合、，断开时，电流表示数I为，则只闭合时，电路消耗的总功率P为
A.
B.
C. 27W
D.
【答案】A
14.额定电压均为6V的甲、乙两灯，U﹣I图线如图所示下列说法正确的是（　　）
A．甲、乙两灯的电阻均随电压增大而减小
B．甲、乙两灯的额定功率之比为4：1
C．甲、乙两灯串联接在电压为8V的电源两端时，实际功率之比为1：3
D．甲、乙两灯并联接在电压为2V的电源两端时，电阻之比为3：2
【答案】C
15. 图甲中的A、B分别为小灯泡和定值电阻的I﹣U图象，将小灯泡和电阻如图乙所示连接在电源两端，电流表的示数为0.3A，则下列说法正确的是（　　）
A. 小灯泡电阻随温度的增大而减小 B. 电源电压为5V
C. 定值电阻的阻值为2Ω D. 灯泡的实际电功率为0.6W
【答案】D
二、填空题
16. 如图所示，电能表的示数为___________kW·h。
【答案】2022.1
17. 周末，妈妈在家用挂烫机熨烫衣物．善于观察的小华发现，当家里只有挂烫机单独使用时，30min后电能表示数由变成了，则这段时间挂烫机消耗的电能为_____kW h，挂烫机的实际功率为_____W．
【答案】 ①. 0.6 ②. 1200
18. 如图所示，将“6V 3W”的灯和“6V 6W”的灯串联在同一个电路中，假设灯丝电阻值不随温度的变化而变化，现要使其中一盏灯长时间正常发光，则电源电压是_______V，电路的总功率是_______W。
【答案】 ①. 9 ②. 4.5
19. 有两个电阻，R1=5Ω，R2=10Ω，如果把它们串联接入电路中，则通过它们的电流之比I1∶I2=________ ，它们消耗的电功率之比P1∶P2=________ 。
【答案】 ①. 1∶1 ②. 1∶2
20. 如图甲所示，小灯泡的额定电压为，开关闭合后，小灯泡正常发光，图乙是通过定值电阻和小灯泡的电流与电压关系图像，则小灯泡正常发光时的电流为___________；通电，定值电阻产生的热量为___________。
【答案】 ①. 0.2 ②. 2
三、作图题
21. 根据如图所示的实物连接图，画出电路图。
【答案】
22. 小明连接的如图所示电路中存在连线错误，只需要改动一根导线，即可使连线正确。（要求：电压表测量灯泡两端电压）请在连接的导线上打“×”，并用笔画线代替导线画出正确的接法。
【答案】
四、实验题
23.小明晚上看书时发现家里的电灯总是忽明忽暗，根据所学知识，小明对这种现象的原因做了一个初步的分析，并从实验室选择了如图所示器材，想通过实验模拟出电灯忽明忽暗现象来探究其中原因。
（1）小明设计了电路图如图甲所示，请你用笔画线代替导线完成图乙的电路连接；
（2）闭合开关后，小明将滑动变阻器的滑片向右滑动，电压表示数逐渐变大灯泡亮度逐渐变　 　；再向左移动滑片时，电压表示数逐渐变　 　，小灯泡亮度又逐渐变　 　，反复左右移动滑动变阻器的滑片，即可观察到小灯泡的忽明忽暗现象，由此小明得出了这样的结论：“电灯忽明忽暗可能是由于　 　造成的。”
【答案】（1）；（2）亮；小；暗；灯泡两端的电压不稳定。
24. 如图所示是探究“电流通过导体产生热量多少与什么因素有关”的实验装置，甲乙丙三个透明容器是装着等质量空气的密封容器。
（1）实验中通过比较______来比较电阻产生热量的多少；
（2）选择甲丙两容器可研究电热与______的关系；
（3）生活中我们经常见到“电炉丝热得发红，而与它相连的导线却不热”的现象，该现象可用______和______两容器实验得到的结论解释。
【答案】 ①. U型管中液注高度变化 ②. 电流 ③. 甲 ④. 乙
25. 在“测定额定电压为2.5V小灯泡的电功率”的实验中，阳阳同学已连接好如下图1所示的部分电路。
（1）在阳阳所连接的电路中，有一根导线还没连好，请你帮他完成电路的连接（其他的导线不要变动）；______
（2）正确连接电路后，用开关试触时，若发现电流表无示数，电压表示数较大，其故障原因可能是______；
（3）阳阳实验时，发现电压表示数如图2所示，为了测出小灯泡的额定功率，他应该把滑片向______（填“A”或“B”）移动；
（4）实验中阳阳测出了三组数据，记录在右表中。若第一次实验时电流表的示数如图3所示，请将此示数读出并填入表中；______
（5）他测出小灯泡的额定功率是______W。
【答案】 ①. ②. 灯丝断了或小灯泡接触不良 ③. B ④. 0.36 ⑤. 1
五、计算题
26. 如图所示，的电阻为，闭合开关后，通过电阻和的电流分别为和，求：
（1）电源电压；
（2）整个电路消耗的总功率。
【答案】（1）3V；（2）2.7W
【解析】解：（1）因为并联，所以电源电压等于R1电压为
（2）整个电路消耗的总功率
答：（1）电源电压3V；
（2）整个电路消耗的总功率2.7W。
27. 某型号电饭煲的工作原理图如图甲所示，R1和R2为阻值不等且不变的电热丝，S是手动开关，S1是自动控制开关。该电饭煲有“加热”和“保温”两档，额定电压是220V，在正常工作一段时间内，它的电功率随时间变化的图像如图乙所示。
（1）当电饭煲处于“加热”档时，开关S1的状态是______的（选填“断开”或“闭合”）；
（2）电阻R2阻值；
（3）电饭煲处于“加热”档时，工作10min产生的热量为多少焦耳。
【答案】 ①. 闭合 ②. ③.
【解析】（1）[1]当开关S1闭合时，两电阻并联，并联后的电阻小于任意一个电阻，根据可知，总电阻越小，电源电压一定，电路的总功率越大，故当S1闭合时，为加热档。
（2）[2]当只有R2工作时，为保温档，此时的功率为100W，则此时的电阻为
（3）[3]由图像知，保温档的功率为900W，电饭煲处于“加热”档时，工作10min产生的热量为
