导体的电阻
新知导入

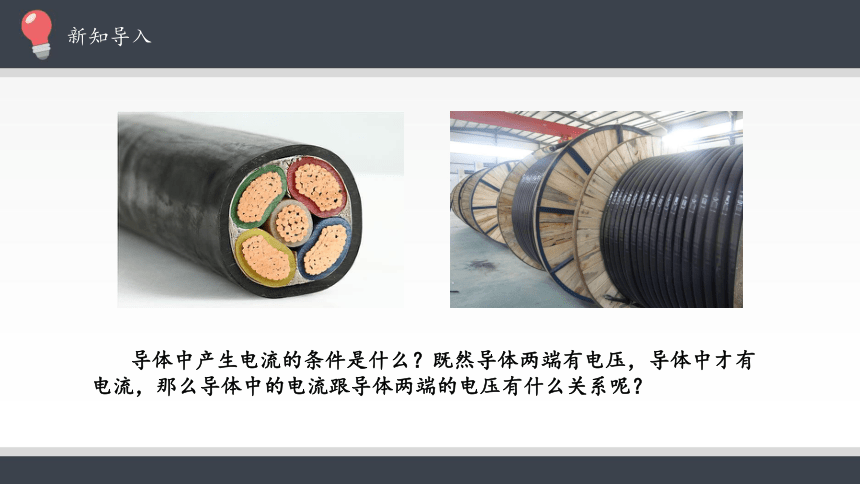

导体中产生电流的条件是什么？既然导体两端有电压，导体中才有电流，那么导体中的电流跟导体两端的电压有什么关系呢？
新知导入
控制电路：可以提供从零开始连续变化的电压
E
S
R
B
A
V

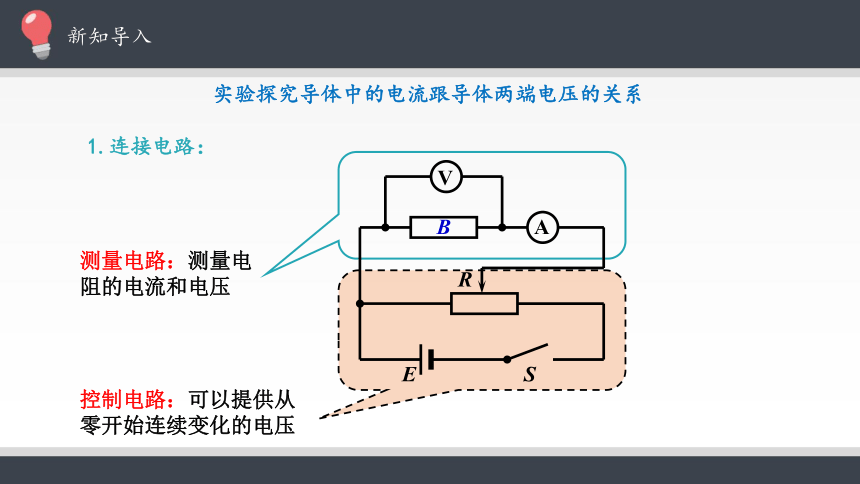

1.连接电路：
测量电路：测量电阻的电流和电压
实验探究导体中的电流跟导体两端电压的关系
新知导入
2.数据处理：
0.1
I/U
0.2
电压（V）
电流（A）
电流（A）
B
导体
A
2.50
0.25
2.00
0.20
1.50
0.15
1.00
0.10
0.50
0.05
0.40
0.30
0.20
0.10
0.50

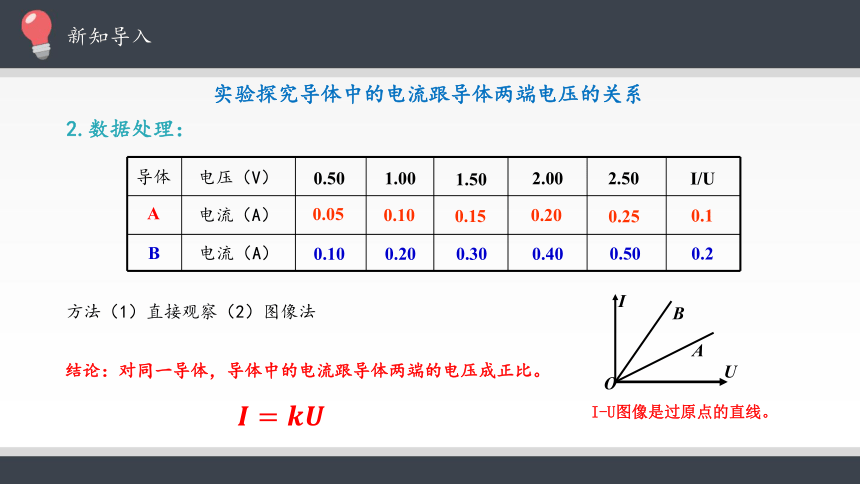

方法（1）直接观察（2）图像法
结论：对同一导体，导体中的电流跟导体两端的电压成正比。
I
U
O
B
A
I-U图像是过原点的直线。
实验探究导体中的电流跟导体两端电压的关系
新知导入

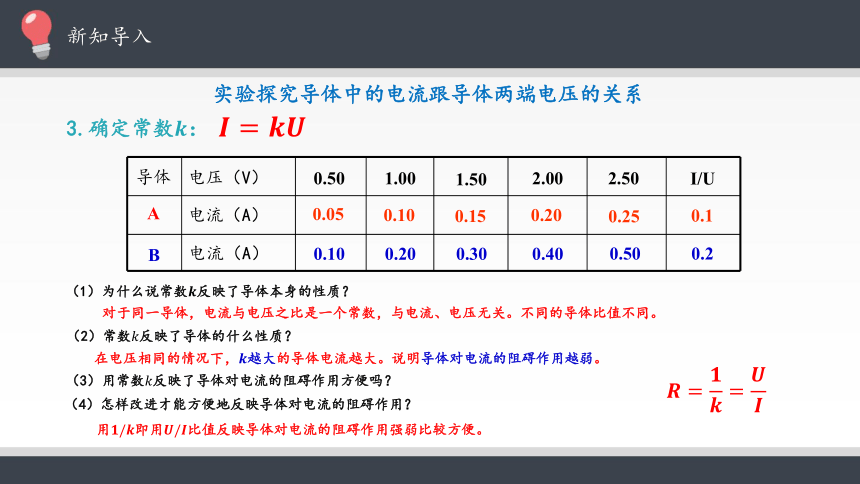

3.确定常数：
（1）为什么说常数反映了导体本身的性质？
实验探究导体中的电流跟导体两端电压的关系
对于同一导体，电流与电压之比是一个常数，与电流、电压无关。不同的导体比值不同。
在电压相同的情况下，越大的导体电流越大。说明导体对电流的阻碍作用越弱。
（2）常数反映了导体的什么性质？
（3）用常数反映了导体对电流的阻碍作用方便吗？
0.1
I/U
0.2
电压（V）
电流（A）
电流（A）
B
导体
A
2.50
0.25
2.00
0.20
1.50
0.15
1.00
0.10
0.50
0.05
0.40
0.30
0.20
0.10
0.50
（4）怎样改进才能方便地反映导体对电流的阻碍作用？
用即用比值反映导体对电流的阻碍作用强弱比较方便。
新知讲解
一、电阻

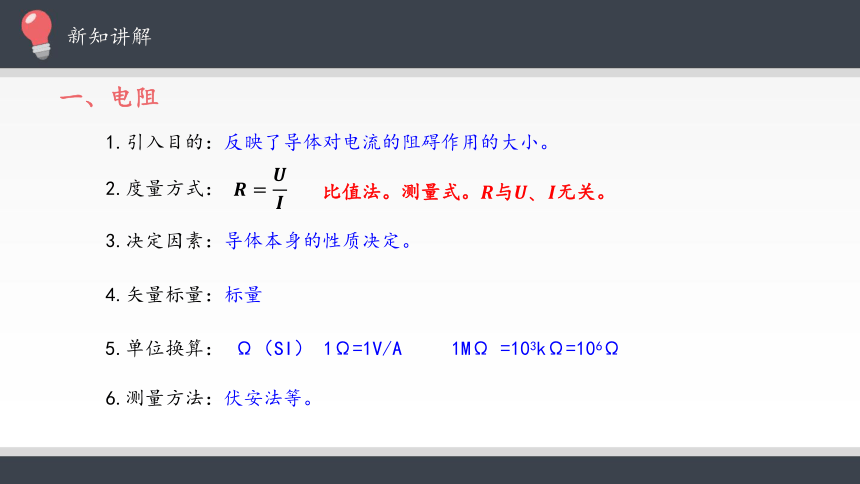

2.度量方式：
4.矢量标量：标量
3.决定因素：导体本身的性质决定。
1.引入目的：反映了导体对电流的阻碍作用的大小。
5.单位换算：
6.测量方法：伏安法等。
比值法。测量式。与无关。
Ω（SI） 1Ω=1V/A 1MΩ =103kΩ=106Ω
新知讲解
0.1
I/U
0.2
电压（V）
电流（A）
电流（A）
B
导体
A
2.50
0.25
2.00
0.20
1.50
0.15
1.00
0.10
0.50
0.05
0.40
0.30
0.20
0.10
0.50

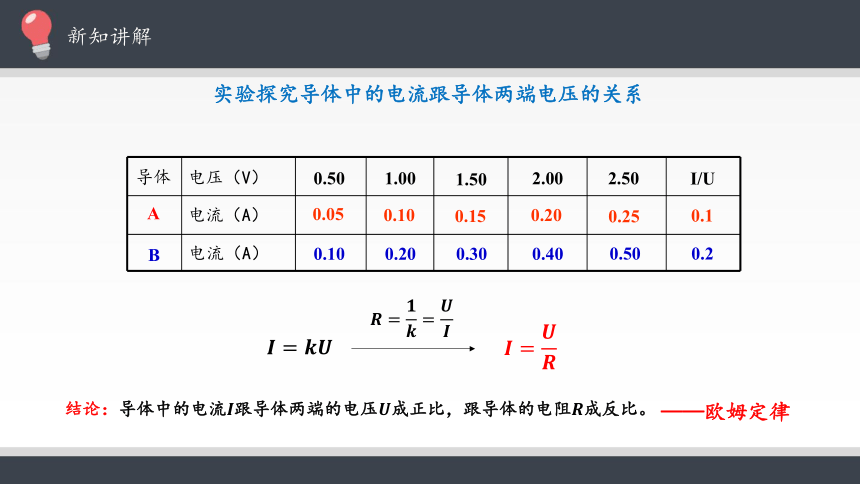

结论：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。
实验探究导体中的电流跟导体两端电压的关系
——欧姆定律
新知讲解
二、影响导体电阻的因素
控制变量法

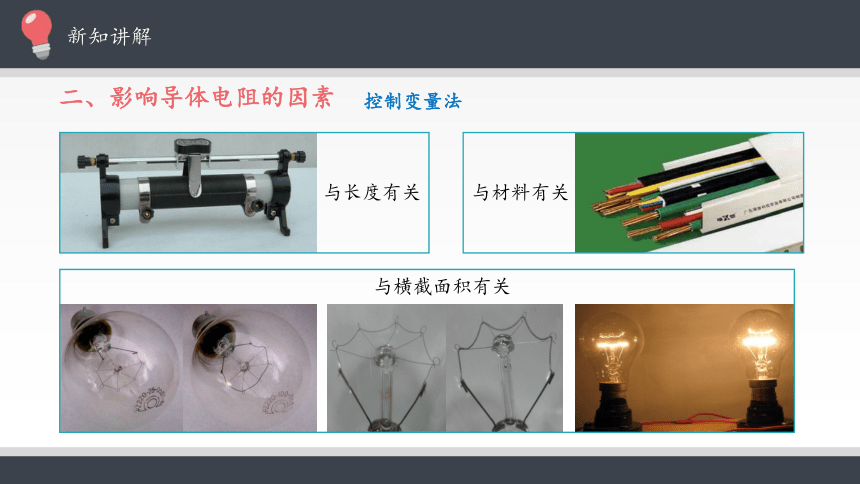

与长度有关
与材料有关
与横截面积有关
新知讲解
二、影响导体电阻的因素
控制变量法

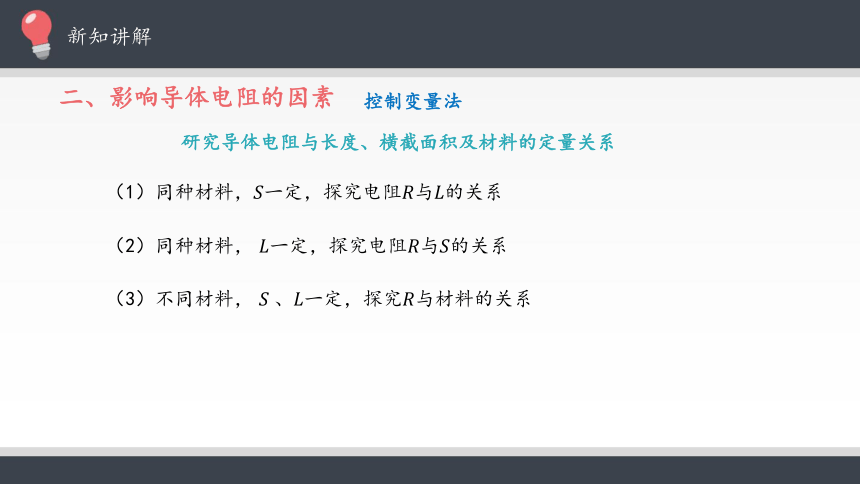

（1）同种材料，一定，探究电阻与的关系
（2）同种材料， 一定，探究电阻与的关系
（3）不同材料， 、一定，探究与材料的关系
研究导体电阻与长度、横截面积及材料的定量关系
新知讲解
二、影响导体电阻的因素
研究导体电阻与长度、横截面积及材料的定量关系
控制变量法
a和b：长度不同
a和c：横截面积不同
a和d：材料不同
新知讲解
二、影响导体电阻的因素
研究导体电阻与长度、横截面积及材料的定量关系
控制变量法
结论：导体的电阻跟长度成正比，跟横截面积成反比，还跟材料有关。
新知讲解
电阻定律
2.决定式：
1.内容：
同种材料的导体，其电阻与它的长度成正比，与它的横截面积成反比；导体电阻与构成它的材料有关。
3.适用条件：温度一定,粗细均匀的金属导体，或浓度均匀的电解液。
新知讲解
三、导体的电阻率
1.意义：反映材料导电性能好坏的物理量。
2.定义式：
由材料和温度决定，与无关!!!
3.单位：欧·米（）
新知讲解
三、导体的电阻率
4.电阻率与温度关系：
新知讲解
三、导体的电阻率
4.电阻率与温度关系：
0℃（） 20℃（） 100℃（）
银 1.6 2.07
铜 1.43 1.7 2.07
铝 2.67 2.9 3.80
钨 4.85 5.3 7.10
铁 0.89 1.0 1.44
锰铜合金 4.4 4.4 4.4
镍铜合金 5.0 5.0 5.0
（2）纯金属的电阻率较小,合金的电阻率较大。
（1）不同材料的导体电阻率不同。
（3）金属材料的电阻率随温度的升高而增加。
新知讲解
三、导体的电阻率
1.纯金属的电阻率小，合金的电阻率大。
2.电阻率与温度的关系：
①金属：
②半导体：
④合金：
有些几乎不随t变化
标准电阻
⑤超导体：某些材料当温度降低到一定温度时
③半导体的导电性能具有可控性
热敏电阻 光敏电阻
电阻温度计
新知讲解
超导现象 当温度降低到某一数值时，某些材料的电阻突然减小到零，这种现象叫做超导现象。
处于这种状态的物体叫做超导体。
应用
（1）超导发电机
（2）磁流体发电机
（3）超导输电线路
（4）超导磁悬浮列车
（5）超导计算机
新知讲解
电流方向
上表面是正方形
两个导体
材料相同
厚度相同
电流方向
新知讲解
三、导体的电阻率
导体的伏安特性曲线
1．什么叫导体的伏安特性曲线？
2．定值电阻和小灯泡的伏安特性曲线。对比两个图像的异同，并确定出在这两个图像中如何求电阻？图线斜率的物理意义是什么？
导体中的电流I随导体两端的电压变化的图线。图像和图像都叫做导体的伏安特性曲线。
导体A的伏安特性曲线为直线，斜率表示导体的电阻，电阻在研究过程中保持不变；
导体B的伏安特性曲线为曲线，过原点的直线（割线）的斜率表示导体的电阻，电阻在研究过程中不断变化。
新知讲解
三、导体的电阻率
线性元件和非线性元件
1．伏安特性曲线是一条通过坐标原点的直线的电学元件叫做线性元件。
（1）线性元件与纯电阻元件是不同的概念。
（2）线性元件一定是纯电阻元件，而纯电阻元件不一定是线性元件(小灯泡是纯电阻，但它的伏案特性曲线是曲线）。
2．伏安特性曲线不是直线的电学元件叫做非线性元件。
新知讲解
三、导体的电阻率
二极管的伏安特性曲线
加正向电压时，二极管电阻较小，通过二极管的电流较大；加反向电压时，二极管的电阻较大，通过二极管的电流很小。
当反向电压很大时，二极管击穿，反向电流很大。
表明二极管具有单向导电性。
正向电压/
正向电流/
反向电压/
反向电流/
20
10
0
0.5
-20
-40
-100
-200
-300
