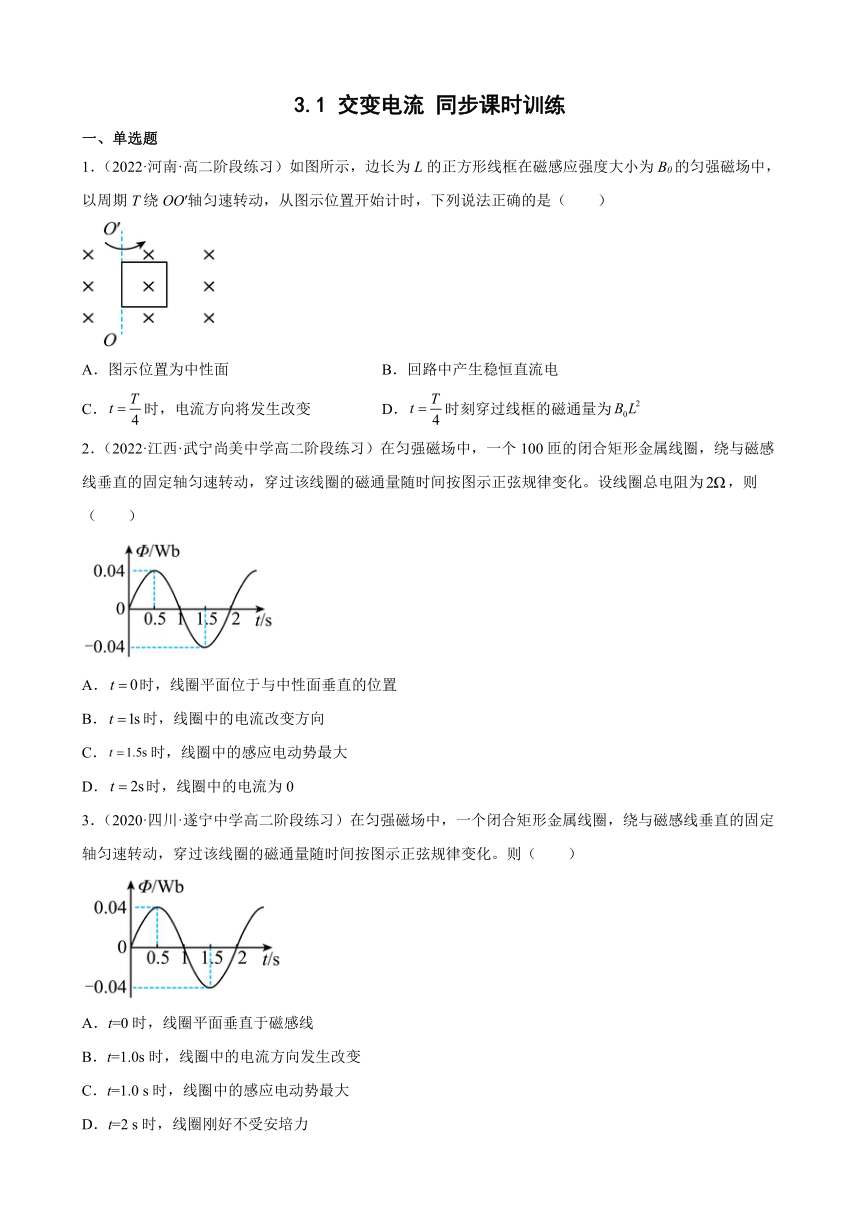

3.1 交变电流 同步课时训练
一、单选题
1．（2022·河南·高二阶段练习）如图所示，边长为L的正方形线框在磁感应强度大小为B0的匀强磁场中，以周期T绕OO′轴匀速转动，从图示位置开始计时，下列说法正确的是（ ）
A．图示位置为中性面 B．回路中产生稳恒直流电
C．时，电流方向将发生改变 D．时刻穿过线框的磁通量为
2．（2022·江西·武宁尚美中学高二阶段练习）在匀强磁场中，一个100匝的闭合矩形金属线圈，绕与磁感线垂直的固定轴匀速转动，穿过该线圈的磁通量随时间按图示正弦规律变化。设线圈总电阻为，则（ ）
A．时，线圈平面位于与中性面垂直的位置
B．时，线圈中的电流改变方向
C．时，线圈中的感应电动势最大
D．时，线圈中的电流为0
3．（2020·四川·遂宁中学高二阶段练习）在匀强磁场中，一个闭合矩形金属线圈，绕与磁感线垂直的固定轴匀速转动，穿过该线圈的磁通量随时间按图示正弦规律变化。则（ ）
A．t=0时，线圈平面垂直于磁感线
B．t=1.0s时，线圈中的电流方向发生改变
C．t=1.0 s时，线圈中的感应电动势最大
D．t=2 s时，线圈刚好不受安培力

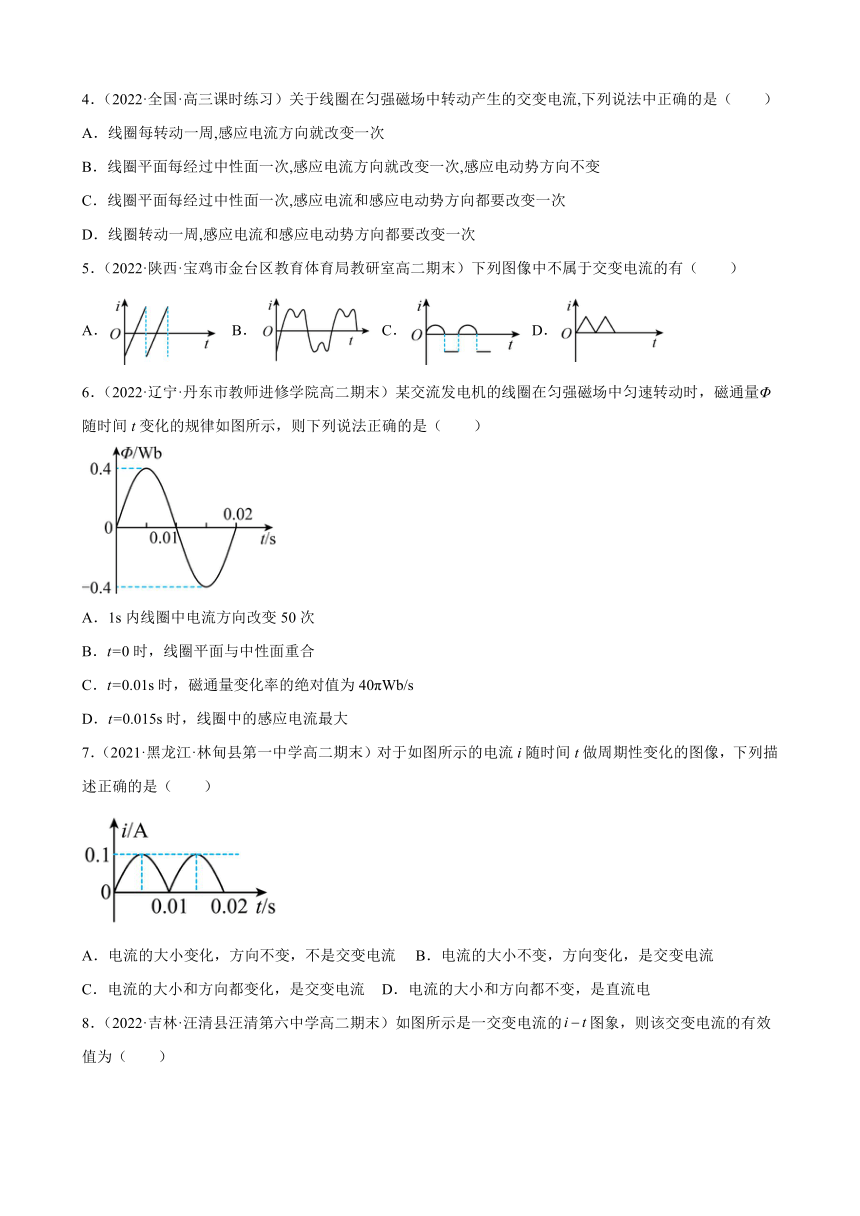

4．（2022·全国·高三课时练习）关于线圈在匀强磁场中转动产生的交变电流,下列说法中正确的是（ ）
A．线圈每转动一周,感应电流方向就改变一次
B．线圈平面每经过中性面一次,感应电流方向就改变一次,感应电动势方向不变
C．线圈平面每经过中性面一次,感应电流和感应电动势方向都要改变一次
D．线圈转动一周,感应电流和感应电动势方向都要改变一次
5．（2022·陕西·宝鸡市金台区教育体育局教研室高二期末）下列图像中不属于交变电流的有（ ）
A． B． C． D．
6．（2022·辽宁·丹东市教师进修学院高二期末）某交流发电机的线圈在匀强磁场中匀速转动时，磁通量Φ随时间t变化的规律如图所示，则下列说法正确的是（ ）
A．1s内线圈中电流方向改变50次
B．t=0时，线圈平面与中性面重合
C．t=0.01s时，磁通量变化率的绝对值为40πWb/s
D．t=0.015s时，线圈中的感应电流最大
7．（2021·黑龙江·林甸县第一中学高二期末）对于如图所示的电流i随时间t做周期性变化的图像，下列描述正确的是（ ）
A．电流的大小变化，方向不变，不是交变电流 B．电流的大小不变，方向变化，是交变电流
C．电流的大小和方向都变化，是交变电流 D．电流的大小和方向都不变，是直流电

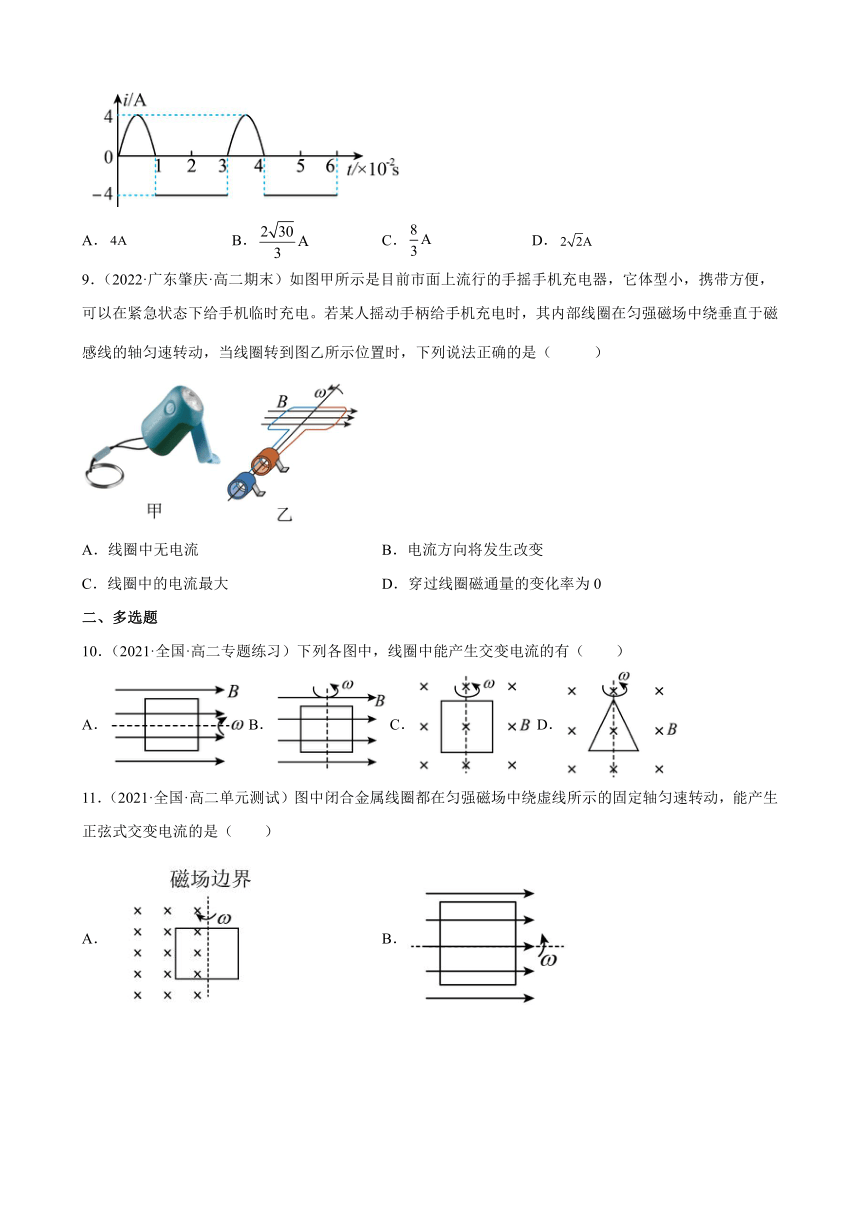

8．（2022·吉林·汪清县汪清第六中学高二期末）如图所示是一交变电流的图象，则该交变电流的有效值为（ ）
A． B． C． D．
9．（2022·广东肇庆·高二期末）如图甲所示是目前市面上流行的手摇手机充电器，它体型小，携带方便，可以在紧急状态下给手机临时充电。若某人摇动手柄给手机充电时，其内部线圈在匀强磁场中绕垂直于磁感线的轴匀速转动，当线圈转到图乙所示位置时，下列说法正确的是（ ）
A．线圈中无电流 B．电流方向将发生改变
C．线圈中的电流最大 D．穿过线圈磁通量的变化率为0
二、多选题
10．（2021·全国·高二专题练习）下列各图中，线圈中能产生交变电流的有（ ）
A．B．C． D．
11．（2021·全国·高二单元测试）图中闭合金属线圈都在匀强磁场中绕虚线所示的固定轴匀速转动，能产生正弦式交变电流的是（ ）
A． B．
C． D．
三、填空题
12．（2021·全国·高二专题练习）判断下列说法的正误。
（1）如图所示的电流为交流电。_________
（2）只要线圈在磁场中转动，就可以产生交变电流。_________
（3）线圈在通过中性面时磁通量最大，电流也最大。_________
（4）线圈在通过中性面时电流的方向发生改变。_________
13．（2021·甘肃·武威十八中高二期中）一矩形线圈在匀强磁场中以角速度匀速转动，产生的交变电动势的图像如图所示。当时，线圈平面与磁感线___________，当时，e为___________V。
14．（2021·山西省广灵县第二中学校高二期中）如图甲所示，矩形线框ABCD（C端被B端遮住，D端被A端遮住）以AD边为轴逆时针匀速转动，角速度为。已知AB和CD边长为L1，BC和AD边长为L2，匀强磁场磁感应强度为B，线框只有一匝。从线圈经过中性面（图中虚线位置）时开始计时，并规定此后四分之一周期内电流沿正方向。
（1）转动中___________（哪一条或哪几条）边切割磁感线；
（2）转动中，BC边的速率是___________。
（3）t时刻（图中实线位置），线框平面与中性面的夹角是_________，BC边的速度与磁场夹角是___________。
（4）t时刻，BC边中的电动势eBC=___________，线框中的电动势e=___________。
（5）如果线框共n匝，并用S表示线框的面积（也就是）。则t时刻线框中的电动势e=___________，其最大值是Em=___________。
（6）在乙图中画出e-t图线________。
四、解答题
15．（2021·全国·高二课时练习）有人说，在下图中，导电线圈平面转到中性面的瞬间，穿过线圈的磁通量最大，因而线圈中产生的感应电动势最大；导电线圈平面跟中性面垂直的瞬间，穿过线圈的磁通量为零，因而线圈中产生的感应电动势为零。这种说法是否正确？为什么？
16．（2021·全国·高二课时练习）有同学认为：在匀强磁场中，矩形线圈绕线圈平面内垂直于磁感线的轴匀速转动时，线圈平面跟中性面垂直的瞬间，穿过线圈的磁通量为零，因此线圈中的感应电动势为零；线圈平面在中性面内的瞬间，穿过线圈的磁通量最大，因此线圈中的感应电动势最大。这种看法正确吗？为什么？
17．（2020·全国·高二课时练习）矩形线圈abcd绕轴在匀强磁场中转动，如图所示，请定性分析线圈平面与磁感线平行时穿过线圈的磁通量及磁通量的变化率；当线圈平面与磁感线垂直时又如何？
试卷第1页，共3页
