九年级17.4欧姆定律在串、并联电路中的应用 学案（无答案）

授课学案
学生姓名 上课时间 年 月 日 时-- 时
授课标题 欧姆定律在串、并联电路中的应用
教学目标 知识与技能目标：知道欧姆定律，能运用欧姆定律进行简单的计算能根据欧姆定律以及电路的特点，得出串、并联电路中的电阻与电流、电压的关系过程与方法目标：1．通过计算，学会解答电学计算题的一般步骤。2．通过变式练习和问题剖析，学会化繁为简的解题方法3．培养学生的逻辑思维能力，培养学生解答电学问题的良好习惯。情感态度与价值观目标：1．培养学生理论联系实际、学以致用的科学思想。2．通过严密的逻辑推理，体会物理规律应用中的乐趣3．在解决问题的过程中培养克服困难的信心和决心，培养与他人合作的精神。
教学重点 理解欧姆定律，并在计算和分析中进行运用
教学难点 欧姆定律在计算中的灵活运用；串、并联电路的特点与欧姆定律的综合应用。
复习检测
如下图是伏安法测电阻的实验器材，其中电池组电压为6V，RX的阻值约为10Ω左右。
如果电压表选择3V的量程。那么电流表应选用　　　　的量程。这样做的优点是 ①　　　　　　　　 ； ②以免实验时间过长，因　　　　而影响阻值。
将图甲中器材连接成测定RX阻值的实验电路（要求：滑动变阻器的画片P处于最左端时，连入电路中的阻值最大）。

老师看到了他们的数据后，认为其中有一位同学的实验电路接错了。
你认为　　　　同学的电路接错了。 你的判断依据是　　　　　　　　　　　　。

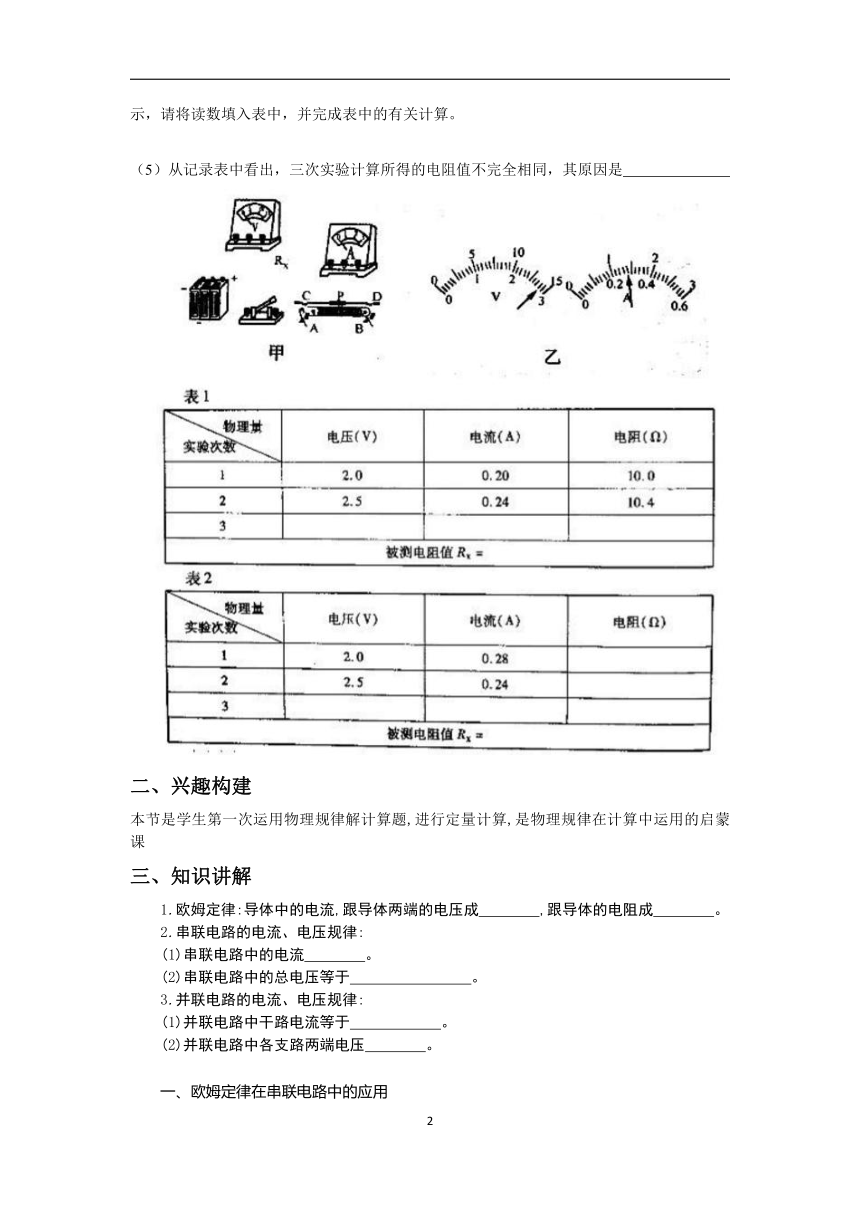

小明同学已将前两次实验的数据记入了正确的表中，第3次实验的电表指示如图乙所示，请将读数填入表中，并完成表中的有关计算。
从记录表中看出，三次实验计算所得的电阻值不完全相同，其原因是　　　　　　　　
二、兴趣构建
本节是学生第一次运用物理规律解计算题,进行定量计算,是物理规律在计算中运用的启蒙课
三、知识讲解
1.欧姆定律:导体中的电流,跟导体两端的电压成　　　　,跟导体的电阻成　　　　。
2.串联电路的电流、电压规律:
(1)串联电路中的电流　　　　。
(2)串联电路中的总电压等于　　　　　　　　。
3.并联电路的电流、电压规律:
(1)并联电路中干路电流等于　　　　　　。
(2)并联电路中各支路两端电压　　　　。
一、欧姆定律在串联电路中的应用

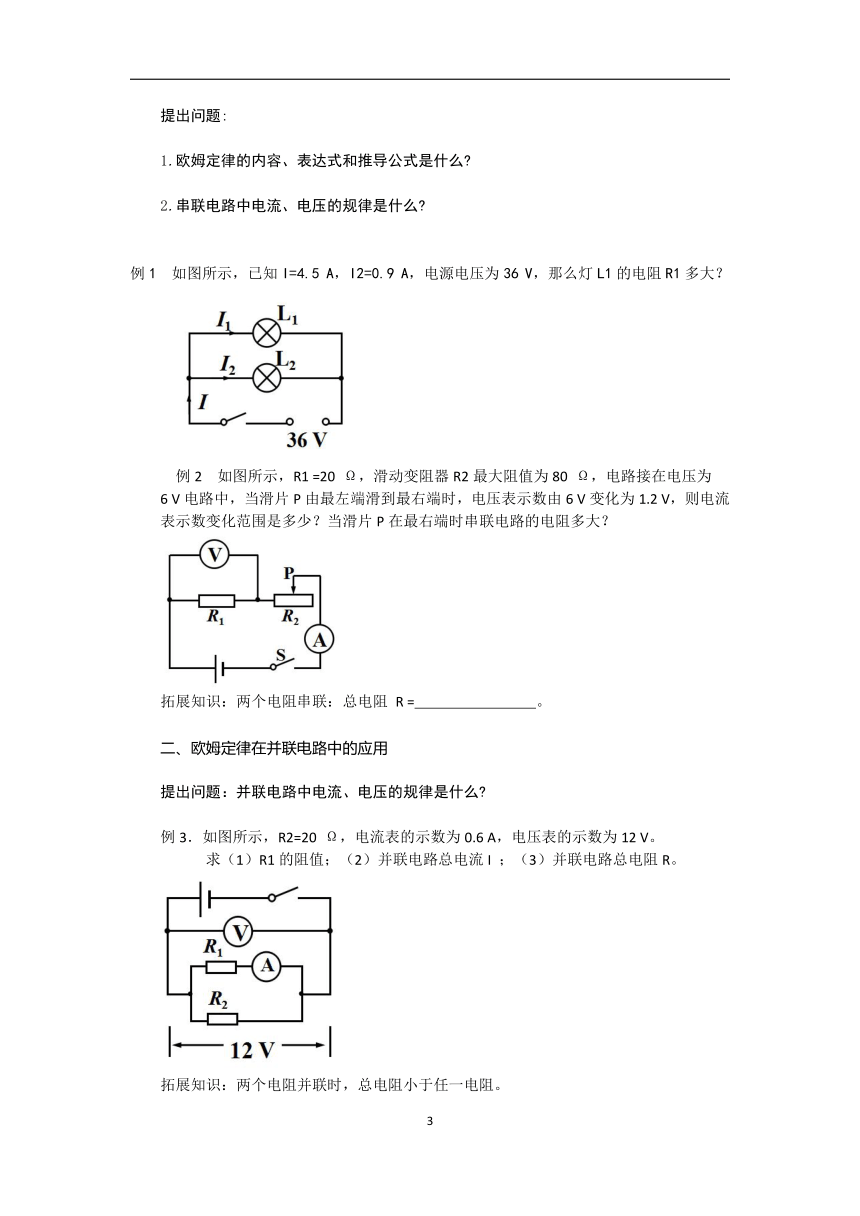

提出问题:
1.欧姆定律的内容、表达式和推导公式是什么
2.串联电路中电流、电压的规律是什么
例1 如图所示，已知I=4.5 A，I2=0.9 A，电源电压为36 V，那么灯L1的电阻R1多大？
　例2 如图所示，R1 =20 Ω，滑动变阻器R2最大阻值为80 Ω，电路接在电压为
6 V电路中，当滑片P由最左端滑到最右端时，电压表示数由6 V变化为1.2 V，则电流表示数变化范围是多少？当滑片P在最右端时串联电路的电阻多大？
拓展知识：两个电阻串联：总电阻 R =　　　　　　　　。
二、欧姆定律在并联电路中的应用
提出问题：并联电路中电流、电压的规律是什么
如图所示，R2=20 Ω，电流表的示数为0.6 A，电压表的示数为12 V。
求（1）R1的阻值；（2）并联电路总电流I ；（3）并联电路总电阻R。
拓展知识：两个电阻并联时，总电阻小于任一电阻。
实质上是增大了横截面积
注意：当并联电路中的一个支路的电阻改变时,这个支路的电流　　　　变化,干路电流　　　　变化,但是另一个支路的电流和电压　　　　。

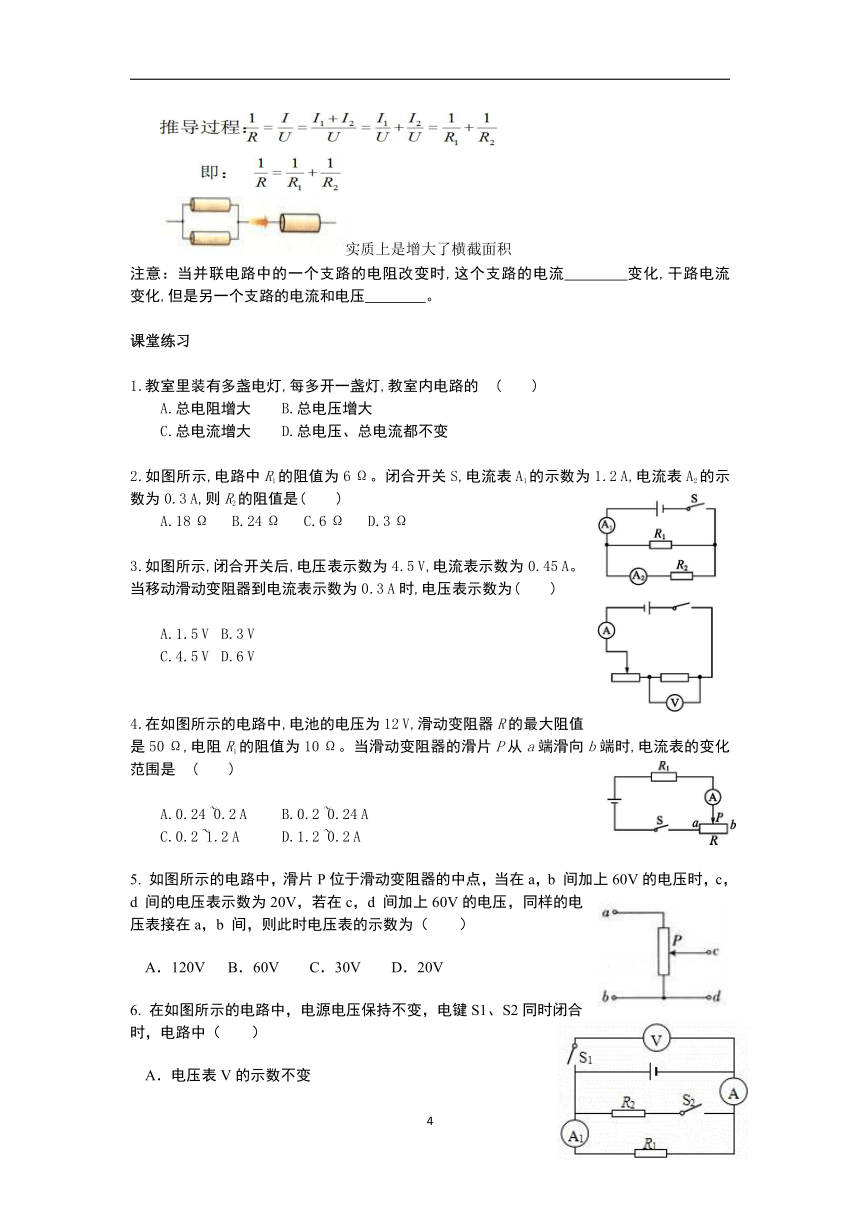

课堂练习
1.教室里装有多盏电灯,每多开一盏灯,教室内电路的 (　　)
A.总电阻增大 B.总电压增大
C.总电流增大 D.总电压、总电流都不变
2.如图所示,电路中R1的阻值为6 Ω。闭合开关S,电流表A1的示数为1.2 A,电流表A2的示数为0.3 A,则R2的阻值是(　　)
A.18 Ω B.24 Ω C.6 Ω D.3 Ω
3.如图所示,闭合开关后,电压表示数为4.5 V,电流表示数为0.45 A。当移动滑动变阻器到电流表示数为0.3 A时,电压表示数为(　　)
A.1.5 V B.3 V
C.4.5 V D.6 V
4.在如图所示的电路中,电池的电压为12 V,滑动变阻器R的最大阻值是50 Ω,电阻R1的阻值为10 Ω。当滑动变阻器的滑片P从a端滑向b端时,电流表的变化范围是 (　　)
A.0.24~0.2 A B.0.2~0.24 A
C.0.2~1.2 A D.1.2~0.2 A
如图所示的电路中，滑片P位于滑动变阻器的中点，当在a，b 间加上60V的电压时，c，d 间的电压表示数为20V，若在c，d 间加上60V的电压，同样的电压表接在a，b 间，则此时电压表的示数为（　　）
A．120V B．60V C．30V D．20V
在如图所示的电路中，电源电压保持不变，电键S1、S2同时闭合时，电路中（　　）
A．电压表V的示数不变
B．电流表A1的示数变大
C．电压表V示数与电流表A1示数的比值不变
D．电压表V示数与电流表A示数的乘积变大
7. 两电阻R1和R2接在各自电路中，当U1：U2=2：1，I1：I2=4：1时，两电阻R1、R2阻值之比等于（　　）
A．1：2 B．2：1 C．8：1 D．1：8
8.一只电阻两端的电压从2V增加到2.8V时，通过该电阻的电流增加了0.1A，则该电阻的阻值是（　　）
A．8Ω B．20Ω C．28Ω D．无法确定
如图5所示的电路中电源电压不变，闭合开关S，电路正常工作，过了一会儿，两电表的示数都变大，则该电路中出现的故障可能是（ ）
灯泡L开路 B、灯泡L短路
C、电阻R开路 D、电阻R短路
在如图所示的电路中，电源电压保持不变，不考虑温度对电阻的影响．闭合开关S，当移动滑动变阻器的滑片时，下列情况可能出现的是（　　）
A．电压表和电流表的示数同时增大，且比值变大
B．电压表和电流表的示数同时增大，且比值不变
C．电压表和电流表的示数同时减小，且比值变小
D．电压表的示数减小，电流表的示数増大，比值变大
11. 小华同学为了探究串、并联电路中电流、电压的变化特点，他按照如图所示电路图连接电路。实验过程中，保持电源两端电压不变，闭合开关S，将滑动变阻器的滑片从中点向左移动，由此引起三块电表示数的变化情况是（ ）
A．若①为电压表，②、③为电流表，则表①示数不变，表②、表③示数均变大
B．若①为电压表，②、③为电流表，则表②示数变小，表①、表③示数均不变
C．若①为电流表，②、③为电压表，则表③示数变小，表①、表②示数均不变
D．若①为电流表，②、③为电压表，则表③示数不变，表①、表②示数均变大
12．两导体电阻R1=10Ω，R2=1Ω，并联起来使用时并联总电阻R的阻值范围（ ）
A．大于10Ω B．在1Ω与10Ω之间 C．小于1Ω D．无法确定。
13．如图所示电路，电源电压不变，当电键S由闭合到断开时，两电流表的读数将（ ）
A．A1不变，A2变大 B．A1变大，A2变小
C．A1不变，A2变小 D．A1变小，A2不变
14.如下图有四组不同的电阻,已知R1A. B. C. D.
15. 电工师傅在修理电器时,急需一只8Ω的电阻,但手边只有阻值20Ω、5Ω、10Ω和40Ω的电阻各一只,下列做法能帮他解决问题的是( )
A. 将20Ω和5Ω的电阻串联
B. 将20Ω和10Ω的电阻串联
C. 将5Ω和40Ω的电阻并联
D. 将10Ω和 40Ω的电阻并联
16.如图所示电路，电源电压保持不变。当开关S闭合时，电流表示数为0.8A；开关S断开后，电流表的示数改变了0.5A。则R1与R2的阻值之比为（）
A.13:5 B.3:5 C.5:3 D.5:8
17.有两个阻值不同的电阻,R1、R2,电流随电压变化的图象如图所示.R1、R2串联后的总电阻为R串,并联后的总电阻为R并.则关于R串、R并的电流随电压变化的图象所在的区域,下列说法正确的是 ( )
A. R串在Ⅱ区域,R并在Ⅲ区域
B. R串在Ⅲ区域,R并在Ⅰ区域
C. R串在Ⅰ区域,R并Ⅱ在区域
D. R串在Ⅰ区域,R并在Ⅲ区域
18．学校照明电路的总电阻，当 ( )
A．全校电灯开关都闭合时最大 B．全校电灯开关都闭合时最小
C．全校电灯开关都断开时最小 D．全校电灯少用时最小
19．电阻R1和R2并联在某电源上，且R1＞R2，以下说法中正确的是[ ]
A．R1两端的电压大于R2两端的电压 B．R1中的电流等于R2中的电流
C．R1中的电流大于R2中的电流 D．R1中的电流小于R2中的电流
20．电阻值分别为R1=40Ω、R2=20Ω的两个电阻。串联后接到电源上，通过R1的电流强度为0.2A，则通过R2的电流强度为______A。若不改变电源的电压，把R1和R2并联后再接到原来的电源上，则通过R1的电流强度为______A，通过R2的电流强度为______A。
21、如图所示，开关闭合后小灯泡L1两端的电压是3 V, L2的电阻是12Ω,电源电压是9V特, 则L1的电阻是多少？
22.灯泡L1、L2并联后接在电源两端,电源电压为6 V。L1的电阻为12 Ω,通过L2的电流为0.3 A,则L2的阻值为　　　　　 Ω,通过干路的电流为　　　　　 A。
23.一只小灯泡的额定电压为8 V,正常发光时通过它的电流为0.4 A,现将该小灯泡接在12 V的电源上,为使其正常发光,还应　　　　　联一个　　　　　 Ω的电阻。
24.如图所示,电源电压为12 V,闭合开关S,电压表的读数为3 V,它测量的是灯　　　　的电压。如果灯L1的电阻为60 Ω,则电流表的读数为　　　　 A。
25.电路元件A和B中的电流与两端电压的关系如图所示,由图可知,A的电阻是　　　　　Ω。若将A、B并联后接在电压为2 V的电源两端,干路中的电流是　　　　 A。
26.甲、乙两地相距40km,在甲、乙两地之间沿直线架设了两条输电线,已知所用的输电线每千米的电阻为0.2Ω.现输电线在某处发生了短路,为确定短路位置,检修员在甲地利用电压表、电流表、定值电阻R0和电源接成如图所示电路进行测量。当电压表的示数为3.0V，电流表的示数为0.5A，则短路位置离甲地的距离为___km.
27.如图所示,电源电压为6 V。闭合开关S,电压表V1示数为4 V,电流表示数为0.4 A。求:
(1)电压表V2的示数;
(2)R1、R2的阻值。
28.如图所示的电路，电源电压保持不变，灯泡正常发光时的电压为6V，当开关S1闭合，S2断开时，电灯恰好正常发光，电流表读数为0.5A，电压表读数为4V．求：
（1）电源电压和电阻R0的阻值．
（2）当开关S1、S2都闭合时，电流表和电压表的读数分别是多少？
四、思维导图
1.串联电路中通过某个电阻的电流或串联电的电流，等于电源两端电压除以各部分电阻和
串联电路中应用
2.当串联电路中的一个电阻改变时，电路中的电流以及电压都会随之改变
欧姆定律在串、并联
电路中的应用
并联电路中应用：在并联电路中的一个支路的电阻改变时，这个支路的电流会发生改变，干路电流也会改变，但是
另一支路的电流和电压不会改变
五、效果检测
1．有两个电阻阻值分别为6Ω和9Ω，串联后接到某电源上，那么两电阻中的电流之比为___ _，两电阻两端的电压之比为__ __，电路的总电阻为___ _Ω。如把这两个电阻改为并联后接到原电路中，那么两电阻中的电流之比为__ __，两个电阻两端的电压之比为__ __，电路的总电阻为__ _Ω。
2．如图1所示路中，电源电压为6V，电压表示数为4V，R2=4Ω，电流表的
示数为__ __A，R1的阻值为_ ___Ω。
3．电阻Rl＝7Ω，R2=5Ω，串联后接在12V电源两端。此时电路总电阻为 __ Ω，通过R1的电流为________ A，R2的电压_________V。
4．把R1=15Ω和R2=5Ω的两电阻并联后接在电源上，通过R1的电流是0.4A，R2两端的电压为__ __V，干路中的总电流为___ _A。
5．为了得到10Ω的电阻，在30Ω、15Ω、8Ω、5Ω四个电阻中，可选_ ___的电阻，____联起来使用。
6．一个2Ω电阻和一个3Ω电阻串联，已知2Ω电阻两端电压是1 V，则3Ω电阻两端电压是_____ V，通过3Ω电阻的电流是_______ A。
8
