2021-2022学年人教版九年级物理第十九章生活用电章节测试试题（有解析）

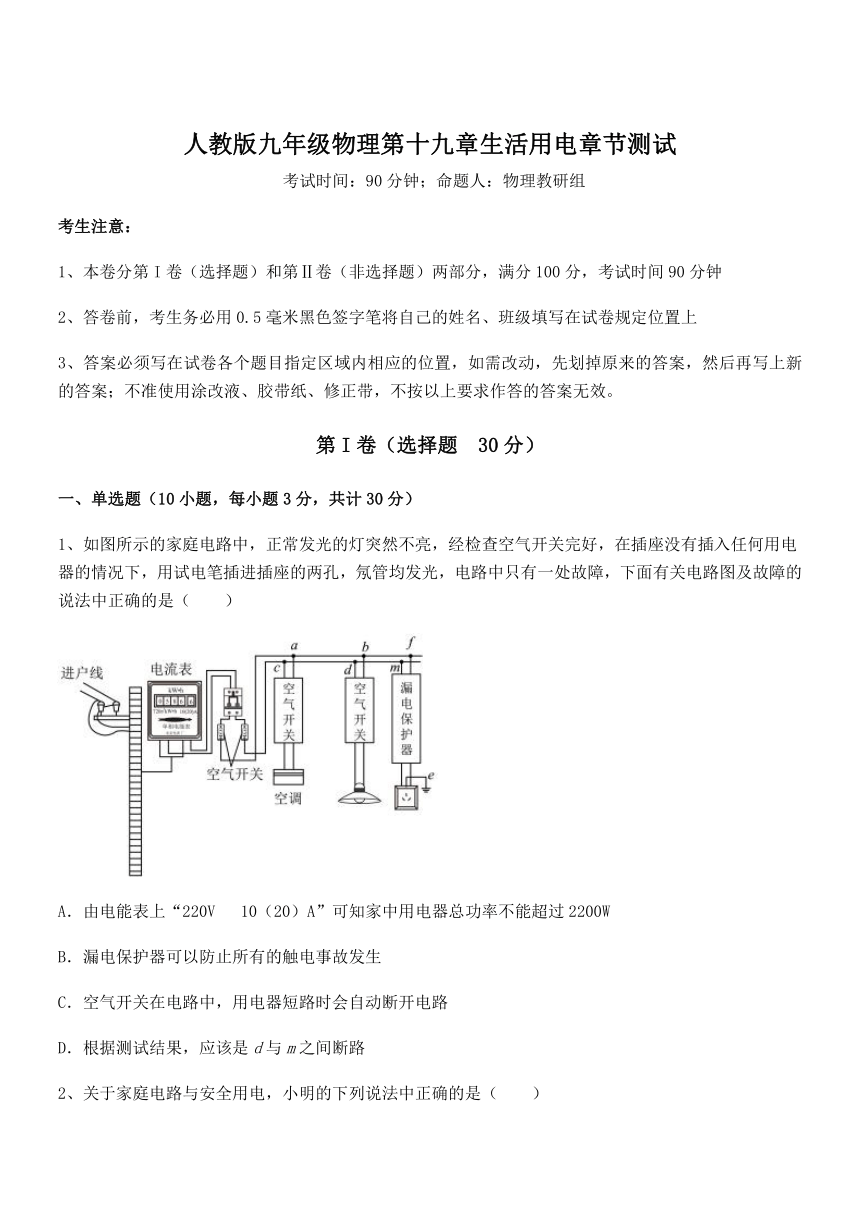

人教版九年级物理第十九章生活用电章节测试
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、如图所示的家庭电路中，正常发光的灯突然不亮，经检查空气开关完好，在插座没有插入任何用电器的情况下，用试电笔插进插座的两孔，氖管均发光，电路中只有一处故障，下面有关电路图及故障的说法中正确的是（　　）
A．由电能表上“220V 10（20）A”可知家中用电器总功率不能超过2200W
B．漏电保护器可以防止所有的触电事故发生
C．空气开关在电路中，用电器短路时会自动断开电路
D．根据测试结果，应该是d与m之间断路
2、关于家庭电路与安全用电，小明的下列说法中正确的是（　　）

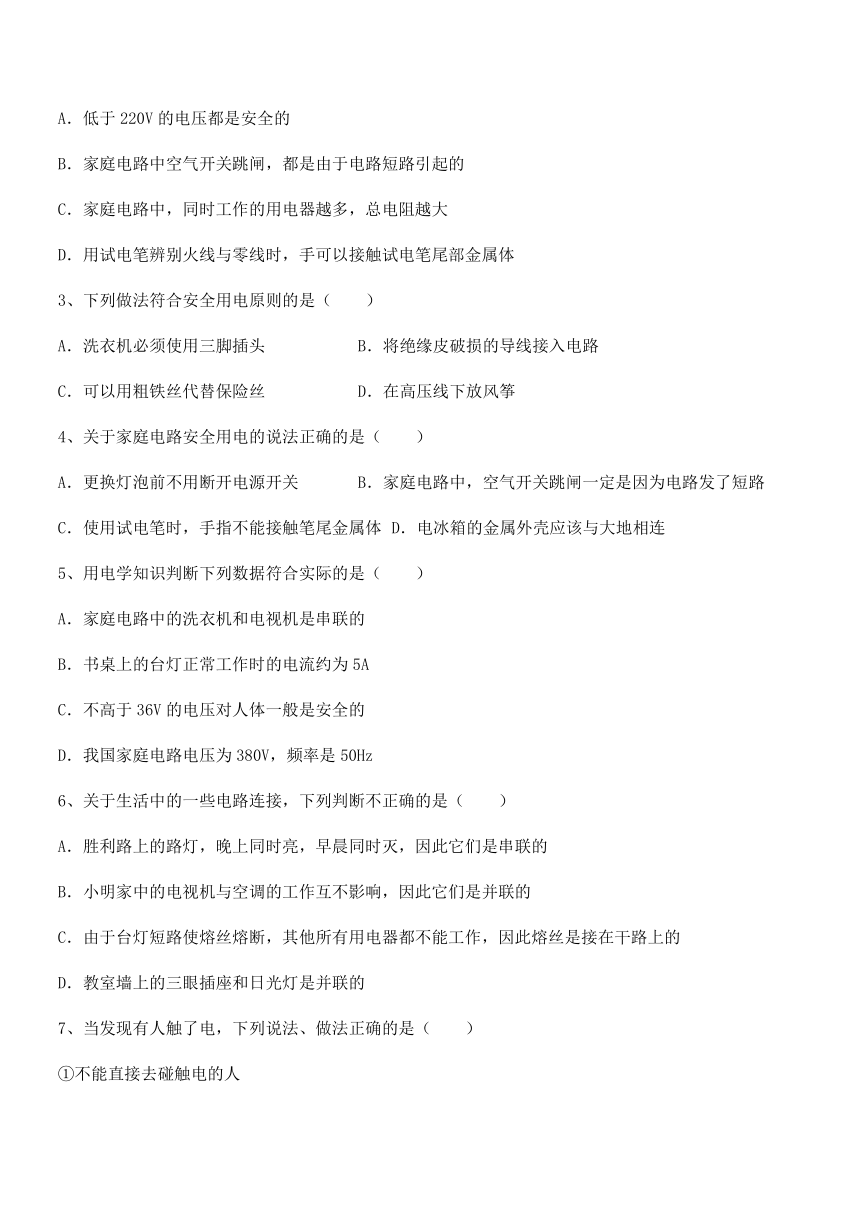

A．低于220V的电压都是安全的
B．家庭电路中空气开关跳闸，都是由于电路短路引起的
C．家庭电路中，同时工作的用电器越多，总电阻越大
D．用试电笔辨别火线与零线时，手可以接触试电笔尾部金属体
3、下列做法符合安全用电原则的是（　　）
A．洗衣机必须使用三脚插头 B．将绝缘皮破损的导线接入电路
C．可以用粗铁丝代替保险丝 D．在高压线下放风筝
4、关于家庭电路安全用电的说法正确的是（　　）
A．更换灯泡前不用断开电源开关 B．家庭电路中，空气开关跳闸一定是因为电路发了短路
C．使用试电笔时，手指不能接触笔尾金属体 D．电冰箱的金属外壳应该与大地相连
5、用电学知识判断下列数据符合实际的是（　　）
A．家庭电路中的洗衣机和电视机是串联的
B．书桌上的台灯正常工作时的电流约为5A
C．不高于36V的电压对人体一般是安全的
D．我国家庭电路电压为380V，频率是50Hz
6、关于生活中的一些电路连接，下列判断不正确的是（　　）
A．胜利路上的路灯，晚上同时亮，早晨同时灭，因此它们是串联的
B．小明家中的电视机与空调的工作互不影响，因此它们是并联的
C．由于台灯短路使熔丝熔断，其他所有用电器都不能工作，因此熔丝是接在干路上的
D．教室墙上的三眼插座和日光灯是并联的
7、当发现有人触了电，下列说法、做法正确的是（　　）
①不能直接去碰触电的人

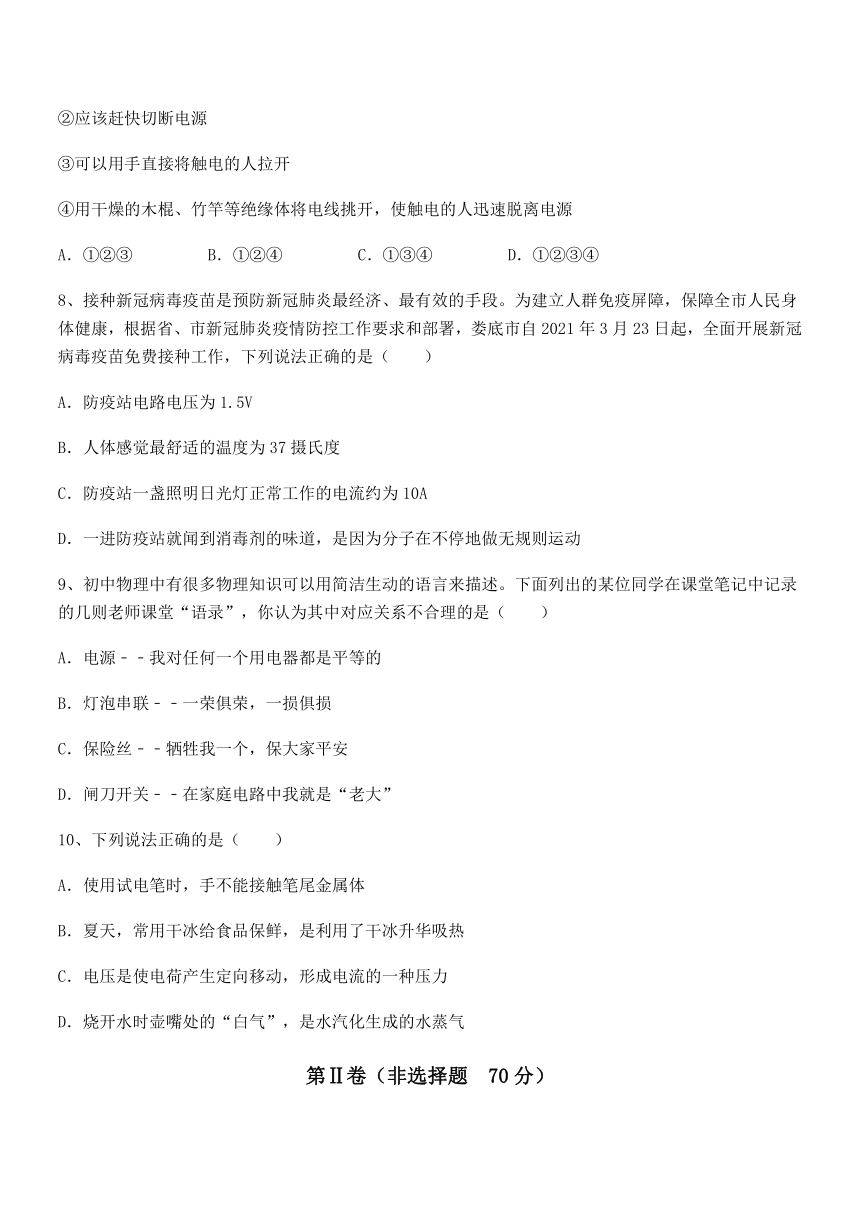

②应该赶快切断电源
③可以用手直接将触电的人拉开
④用干燥的木棍、竹竿等绝缘体将电线挑开，使触电的人迅速脱离电源
A．①②③ B．①②④ C．①③④ D．①②③④
8、接种新冠病毒疫苗是预防新冠肺炎最经济、最有效的手段。为建立人群免疫屏障，保障全市人民身体健康，根据省、市新冠肺炎疫情防控工作要求和部署，娄底市自2021年3月23日起，全面开展新冠病毒疫苗免费接种工作，下列说法正确的是（　　）
A．防疫站电路电压为1.5V
B．人体感觉最舒适的温度为37摄氏度
C．防疫站一盏照明日光灯正常工作的电流约为10A
D．一进防疫站就闻到消毒剂的味道，是因为分子在不停地做无规则运动
9、初中物理中有很多物理知识可以用简洁生动的语言来描述。下面列出的某位同学在课堂笔记中记录的几则老师课堂“语录”，你认为其中对应关系不合理的是（　　）
A．电源﹣﹣我对任何一个用电器都是平等的
B．灯泡串联﹣﹣一荣俱荣，一损俱损
C．保险丝﹣﹣牺牲我一个，保大家平安
D．闸刀开关﹣﹣在家庭电路中我就是“老大”
10、下列说法正确的是（　　）
A．使用试电笔时，手不能接触笔尾金属体
B．夏天，常用干冰给食品保鲜，是利用了干冰升华吸热
C．电压是使电荷产生定向移动，形成电流的一种压力
D．烧开水时壶嘴处的“白气”，是水汽化生成的水蒸气
第Ⅱ卷（非选择题 70分）

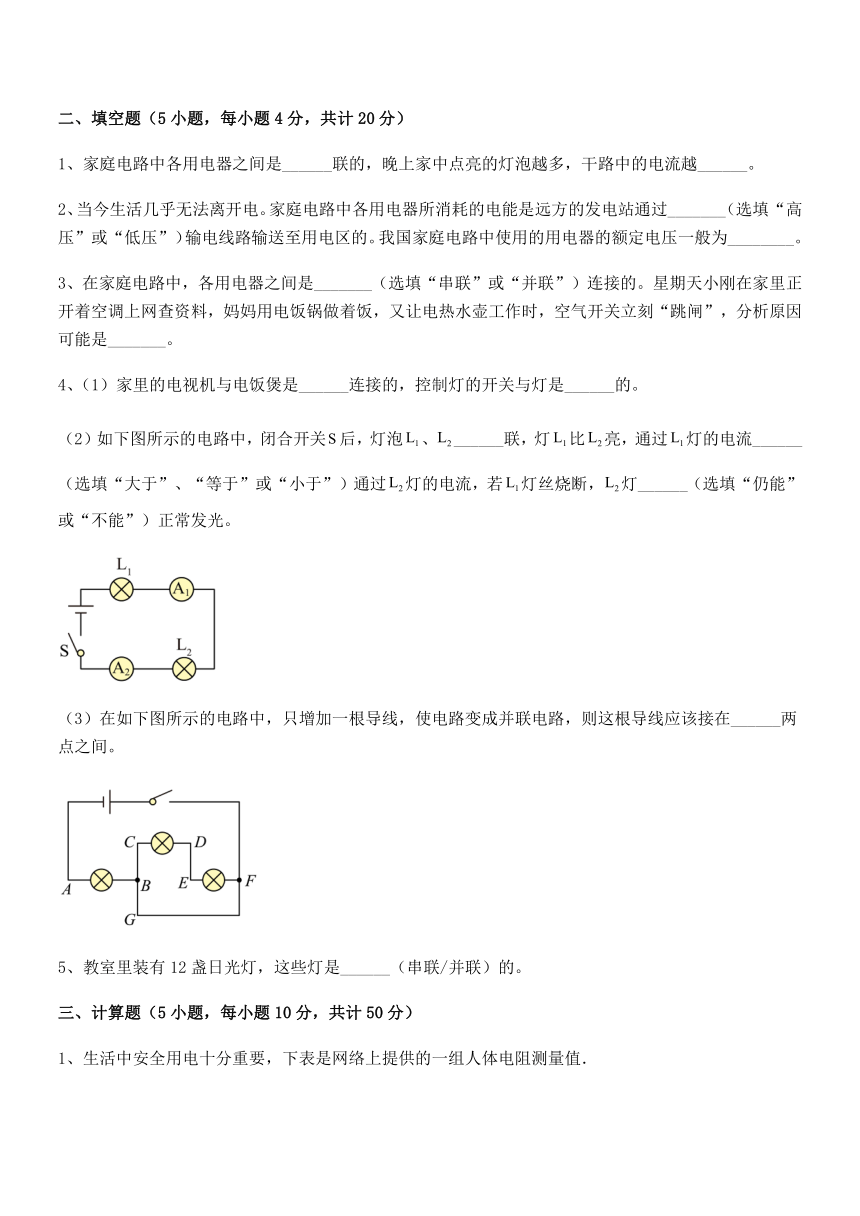

二、填空题（5小题，每小题4分，共计20分）
1、家庭电路中各用电器之间是______联的，晚上家中点亮的灯泡越多，干路中的电流越______。
2、当今生活几乎无法离开电。家庭电路中各用电器所消耗的电能是远方的发电站通过_______（选填“高压”或“低压”）输电线路输送至用电区的。我国家庭电路中使用的用电器的额定电压一般为________。
3、在家庭电路中，各用电器之间是_______（选填“串联”或“并联”）连接的。星期天小刚在家里正开着空调上网查资料，妈妈用电饭锅做着饭，又让电热水壶工作时，空气开关立刻“跳闸”，分析原因可能是_______。
4、（1）家里的电视机与电饭煲是______连接的，控制灯的开关与灯是______的。
（2）如下图所示的电路中，闭合开关后，灯泡、______联，灯比亮，通过灯的电流______（选填“大于”、“等于”或“小于”）通过灯的电流，若灯丝烧断，灯______（选填“仍能”或“不能”）正常发光。
（3）在如下图所示的电路中，只增加一根导线，使电路变成并联电路，则这根导线应该接在______两点之间。
5、教室里装有12盏日光灯，这些灯是______（串联/并联）的。
三、计算题（5小题，每小题10分，共计50分）

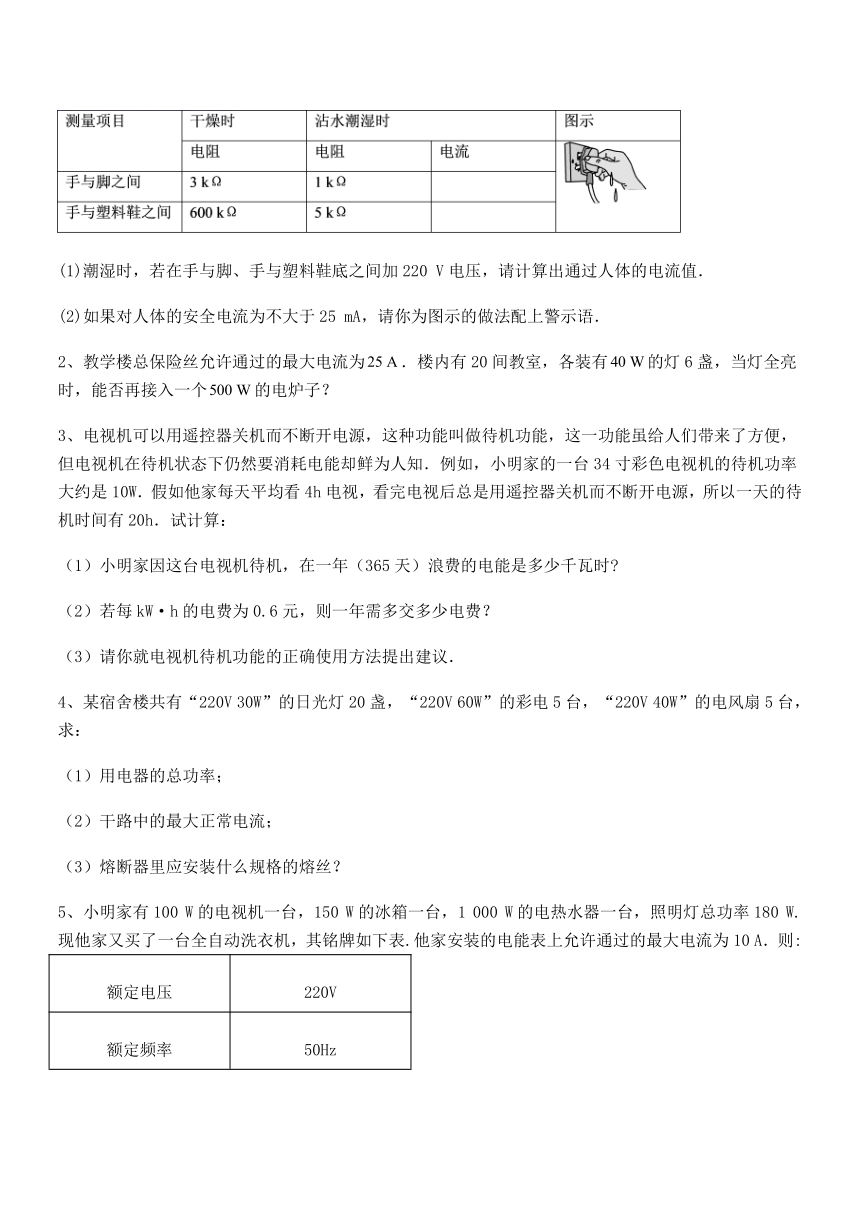

1、生活中安全用电十分重要，下表是网络上提供的一组人体电阻测量值．
(1)潮湿时，若在手与脚、手与塑料鞋底之间加220 V电压，请计算出通过人体的电流值．
(2)如果对人体的安全电流为不大于25 mA，请你为图示的做法配上警示语．
2、教学楼总保险丝允许通过的最大电流为．楼内有20间教室，各装有的灯6盏，当灯全亮时，能否再接入一个的电炉子？
3、电视机可以用遥控器关机而不断开电源，这种功能叫做待机功能，这一功能虽给人们带来了方便，但电视机在待机状态下仍然要消耗电能却鲜为人知．例如，小明家的一台34寸彩色电视机的待机功率大约是10W．假如他家每天平均看4h电视，看完电视后总是用遥控器关机而不断开电源，所以一天的待机时间有20h．试计算：
（1）小明家因这台电视机待机，在一年（365天）浪费的电能是多少千瓦时
（2）若每kW·h的电费为0.6元，则一年需多交多少电费？
（3）请你就电视机待机功能的正确使用方法提出建议．
4、某宿舍楼共有“220V 30W”的日光灯20盏，“220V 60W”的彩电5台，“220V 40W”的电风扇5台，求：
（1）用电器的总功率；
（2）干路中的最大正常电流；
（3）熔断器里应安装什么规格的熔丝？
5、小明家有100 W的电视机一台，150 W的冰箱一台，1 000 W的电热水器一台，照明灯总功率180 W.现他家又买了一台全自动洗衣机，其铭牌如下表.他家安装的电能表上允许通过的最大电流为10 A．则:
额定电压 220V
额定频率 50Hz
机身尺寸 600 ×560×850
洗涤功率 330W
（1）现在，他家的这些用电器能不能同时使用？
（2）他家新买的洗衣机在额定电压下洗衣时，通过洗衣机的电流是多少？
（3）他家若再购一台1.5 kW的空调，为安全用电，需考虑哪些因素？
---------参考答案-----------
一、单选题
1、C
【解析】
【详解】
A．电能表允许通过的最大电流为20A，在220V的电压下工作，故接入的用电器总功率的最大值
故A错误；
B．漏电保护器在通过火线和零线的电流不相等时自动断开电路，所以当人单独接触火线发生触电事故或者火线接地时，漏电保护器可以起到保护作用，但是当人同时接触火线和零线发生触电事故时，漏电保护器不能起到保护作用，故B错误；
C．空气开关在电路短路或用电器的总功率过大时切断电路，故C正确；
D．试电笔插进插座的两孔，氖管均发光，说明零线断路，且断路位置在m点之前，灯不发光，所以断路发生在d点之前，故D错误。
故选C。
2、D
【解析】
【详解】
A．经验证明，只有不高于36V的电压对人体才是安全的，故A错误；
B．空气开关“跳闸”，可能是电路中出现了短路，也可能是用电器的总功率过大，故B错误；
C．并联电路中，并联电器越多，电阻越小，总电流越大，故C错误；
D．使用测电笔时，手接触笔尾金属体，笔尖接触被测导线，氖管发光的可以判断导线是火线，氖管不发光的是零线，如果手不接触笔尾金属体，无论笔尖金属体接触火线还是零线，氖管都不发光，故D正确。
故选D。
3、A
【解析】
【详解】
A．有金属外壳的家用电器都要接地，防止金属外壳漏电时发生触电事故，故洗衣机必须使用三脚插头，故A符合题意；
B．电线的绝缘皮破损老化、破损时应及时更换，否则容易发生触电事故或短路（即火线和零线直接连通），故B不符合题意；
C．铁丝的熔点比较高，电流过大时，不会使铁丝熔断，不能在电流过大时，自动切断电源，所以千万不要用铁丝代替保险丝，故C不符合题意；
D．因为高压输电线上电压很高，在下面放风筝时可能会发生高压电弧触电，故D不符合题意。
故选A。
4、D
【解析】
【详解】
A．更换灯泡前，应断开电源开关，以防止人接触用电器时触电，故A错误；
B．家庭电路中，空气开关跳闸可能是因为电路发生了短路，也可能是电路的总功率过大，故B错误；
C．使用试电笔时，手指不能接触笔尖金属体，但要接触笔尾金属体，故C错误；
D．有金属外壳的电冰箱应使用三孔插座，让金属外壳接地可以防止金属外壳带电而发生触电事故，故D正确。
故选D。
5、C
【解析】
【详解】
A．家庭电路中的洗衣机和电视机可以单独工作，且互不影响，所以它们是并联的，故A不符合题意；
B．书桌上的台灯正常工作时的电流较小，约为0.2A，故B不符合题意；
C．大量实验表明，只有不高于36V的电压对人体才是安全的，故C符合题意；
D．我国家庭电路的电压为220V，频率为50Hz，故D不符合题意。
故选C。
6、A
【解析】
【详解】
A．胜利路的路灯是并联的，晚上同时亮，早晨同时灭是有一个总开关来控制的。如果各路灯是串联的，各路灯不能正常工作，并且有一盏灯损坏，其它灯将都不能工作，故A错误，符合题意。
B．电视机和空调都是家用电器互不影响，是并联的，故B正确，不符合题意；
C．台灯短路，电路中电流过大，使保险丝熔断，切断整个电路，保险丝是接在干路上，故C正确，不符合题意。
D．当用电器插入教室墙上的三孔插座时，用电器和教室内的日光灯并联，用电器和日光灯都能正常工作，并且互不影响。故D正确，不符合题意。
故选A。
7、B
【解析】
【详解】
①因为人体是导体，如果直接去碰触电的人，电流会同时经过两个人，导致都触电；故①正确；
②触电时间越长越危险，所以如果有人触电，应该赶快切断电源，也便于施救；故②正确；
③因为人体是导体，如果直接去碰触电的人，电流会同时经过两个人，导致都触电，所以不可以用手直接将触电的人拉开，故③错误；
④干燥的木棍、竹竿等绝缘体不容易导电，避免在施救的过程施救者也出现触电。让触电人脱离电源可以减少伤害。故④正确。
综合上述分析，故ACD错误，B正确。
故选B。
8、D
【解析】
【详解】
A．防疫站电路电压等于我国家庭电路电压，大小为220V，故A错误；
B．人的正常体温在37℃左右，人体感觉最舒适的温度在25℃左右，故B错误；
C．防疫站一盏照明日光灯正常工作的电流约为0.2A，故C错误；
D．一进防疫站就闻到消毒剂的味道，是因为消毒剂的在空气中扩散，扩散现象说明了消毒剂的分子在不停地做无规则运动，故D正确。
故选D。
9、A
【解析】
【详解】
A．在并联电路中，各用电器两端的电压都相等；在串联电路中，各用电器两端的电压不一定相等。故A不合理，符合题意；
B．灯泡串联时，不能独立工作，互相干扰，有一个灯损坏，则全部停止工作。故B合理，不符合题意；
C．保险丝在电流过大时自动熔断，对其它用电器起到保护作用。故C合理，不符合题意；
D．家庭电路的各用电器都是并联的，家庭电路中的闸刀开关安装在干路上，控制整个电路的通断电。故D合理，不符合题意。
故选A。
10、B
【解析】
【详解】
A．使用试电笔时，手指应接触笔尾金属体，因为试电笔中有高值电阻起保护作用，所以不会发生触电事故，故A错误；
B．夏天，常用干冰给食品保鲜，是因为干冰可以直接升华为气态，吸收大量的热量，故B正确；
C．电压是使电荷产生定向移动，形成电流的原因，电压不是力，故C错误；
D．烧开水时壶嘴处的“白气”，是水蒸气从壶嘴中喷出时，遇冷液化形成白气，故D错误。
故选B。
二、填空题
1、并 大
【详解】
[1]一般来说，家庭电路中各用电器之间是并联的，使用时互不影响，可以独立工作。
[2]同时使用的用电器越多，根据并联电路的电流关系可知，干路中电流就越大 。
2、高压 220V
【详解】
[1]远距离输电时，输电线路上的电能损失主要指的是电流的热效应而产生的，据焦耳定律Q=I2R和P=UI知，输电线路在输送电能时，输电功率一定时，输电线的电阻不变，要减小输电线路的上电能损失，必须通过增大电压的方法来减小电流，从而减少电能的耗损。
[2]我国家庭电路的电压为220V，所以用电器的额定电压一般为220V。
3、并联 用电器的总功率过大
【详解】
[1]家用电器之间是并联时，各家用电器都正常工作，并且互不影响。
[2]小刚在家里正开着空调上网查资料，妈妈用电饭锅做着饭，又让电热水壶工作时，空气开关立刻“跳闸”，这说明电路中的电流过大了，其原因是接入电路中用电器的总功率过大，造成干路电流过大。
4、并联 串联 串 等于 不能 A、D
【详解】
（1）[1][2]家庭电路中所有用电器都是并联的，家里的电视机与电饭煲是并联连接的；开关与控制的电路串联，控制灯的开关与灯是串联的。
（2）[3]如下图所示的电路中，闭合开关后，两个灯泡依次相连，然后接到电路中，故灯泡、串联。
[4][5]串联电路中，各处的电流都相等，故通过灯的电流等于通过灯的电流；若灯丝烧断，整个电路断路，灯不能正常发光。
（3）[6]三个灯泡的两端分别连在一起，然后接到电路中，这三个灯泡是并联的。分析图可知，左边灯的B端、中间灯的C端、右边灯的F端是相连的，即B、C、F是连接在一起的，如果将三盏灯的另一端A、D、E也连接起来，则三盏灯并联了，即这根导线应该接在A、D两点之间。
5、并联
【详解】
教室内的日光灯都属于家用电器，各灯都能正常发光，并且互不影响，所以这些灯是并联的。
三、计算题
1、 (1) 44 mA．(2)警示语：不要用湿手触摸开关．
【详解】
（1）潮湿时，手与脚、手与塑料鞋底之间的电压都为U=220V，而R手与脚=1kΩ=1000Ω，R手与塑料鞋=5kΩ=5000Ω，所以，；（2）人体的安全电流不大于25mA，而I手与脚＞安全电流，I手与塑料鞋＞安全电流，所以当用湿手按开关时，不符合安全用电的原则，容易发生触电事故．故答案为
测量项目 干燥时 沾水潮湿时 警告语：请不要用湿手触摸开关
电阻 电阻 电流
手与脚之间 3kΩ 1kΩ 0.22
手与塑料鞋底之间 600kΩ 5kΩ 0.044
2、能
【详解】
根据题意知道，保险丝允许工作用电器的总功率是：
P=UI=220V×25A=5500W，
现有日光灯的总功率是：
P′=40W×6×20=4800W，
由于P-P′=5500W-4800W=700W>500W，
所以，当灯全亮时，能再接入一个的电炉子．
3、（1）73kW h；（2）43.8元；（3）当长时间不看电视时，应采用切断电源关机的方法
【详解】
（1）根据题意知道，小明家电视机一年的待机时间是：t=（24-4）h×365=7300h，待机功率是：P=10W，所以，一年消耗的电能是：W=Pt=0.01kW×7300h=73kW h；
（2）由题意知道，若每kW·h的电费为0.6元，则一年需多交的电费是：73kW h×0.6元=43.8元；
（3）由以上计算知道，当长时间不看电视时，应采用切断电源关机的方法，而不要采用待机的方法．
【点睛】
本题考查的是电功的计算，通过实际运算，使学生体会电视机待机状态对电能的浪费，有助于提高节能意识．
4、（1）1100W；（2）A；（3）熔断器里应安装额定电流略大于5A规格的熔丝．
【详解】
（1）用电器的总功率为各个用电器的功率之和：
；
（2）由可得，干路中的最大正常电流：
；
（3）根据保险丝的选用规则，熔断器里应安装额定电流等于或略大于5A规格的熔丝．
【点睛】
知道用电器的总功率等于各用电器的功率之和，根据求出干路中的最大正常电流，选用熔丝的额定电流应等于或略大于干路中的最大电流．
5、（1）能（2）1.5 A（3）需考虑的因素有：电能表的额定功率、保险丝的规格和输电导线的额定电流
【分析】
（1）已知电能表的额定电压和允许通过的最大电流，利用P=UI即可求出电能表的最大功率；然后再求出电路中所有用电器的总功率，并与电路中电能表的最大功率进行比较；
（2）从表格中读出洗衣机的洗涤功率和额定电压，利用电功率的公式即可求出通过洗衣机的电流；
（3）他家若再购一台1.5 kW的空调，从电能表、保险丝和输电线考虑安全用电．
【详解】
（1）从电能表上的铭牌读出，电能表的额定电压为220V，允许通过的电流为10A；因此电能表的最大功率为：P=UI=220V×10A=2200W；小明家所有用电器的总功率为 100 W +150 W+1000W+180W+330W=1760W＜2200W，因此他家的所有用电器可以同时使用；
（2）从表格数据可以看出，洗衣机的洗涤功率为330W，额定电压为220V；因此洗衣时通过洗衣机的电流为：；
（3）若再购一台1.5 kW的空调，为了安全用电，需要考虑电能表的额定功率、保险丝的规格和输电导线的额定电流．
