2021-2022学年人教版九年级物理第十九章生活用电章节训练试题（含详解）

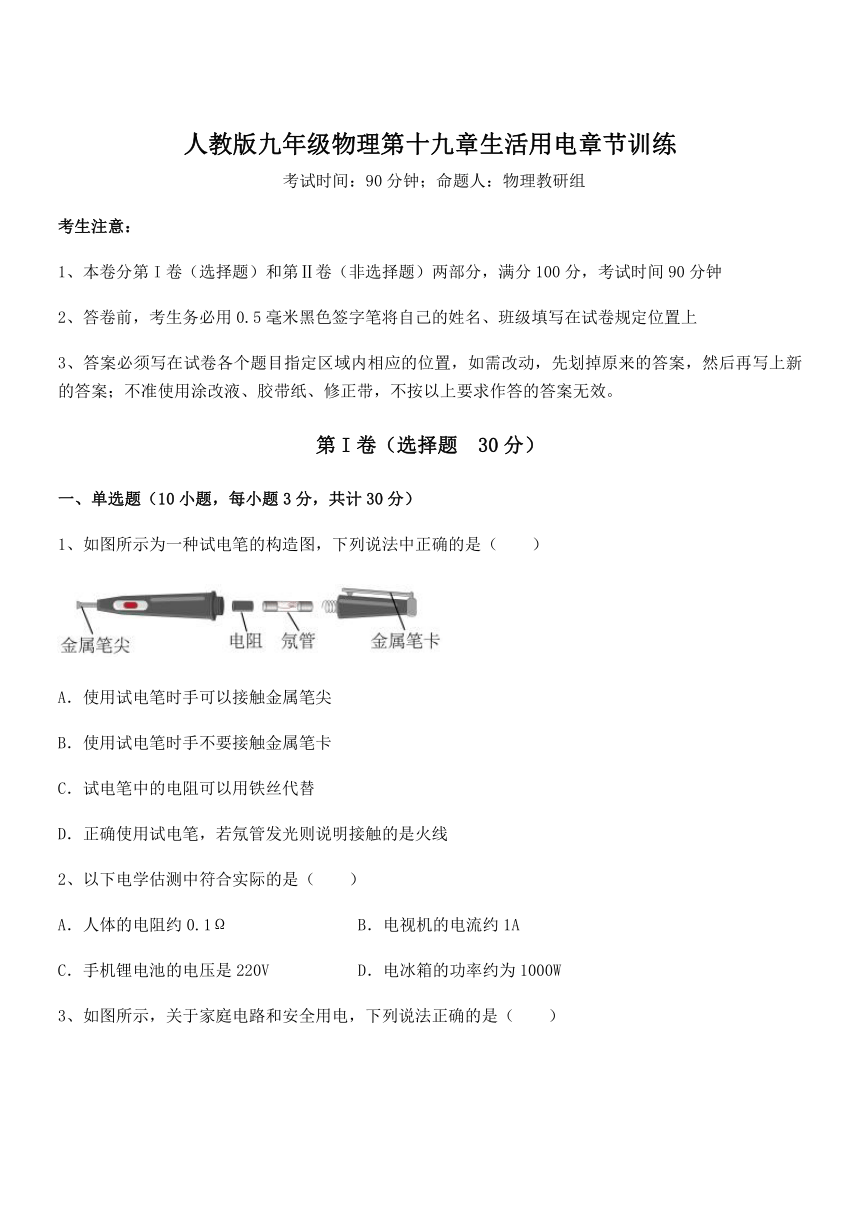

人教版九年级物理第十九章生活用电章节训练
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、如图所示为一种试电笔的构造图，下列说法中正确的是（　　）
A．使用试电笔时手可以接触金属笔尖
B．使用试电笔时手不要接触金属笔卡
C．试电笔中的电阻可以用铁丝代替
D．正确使用试电笔，若氖管发光则说明接触的是火线
2、以下电学估测中符合实际的是（　　）
A．人体的电阻约0.1Ω B．电视机的电流约1A
C．手机锂电池的电压是220V D．电冰箱的功率约为1000W

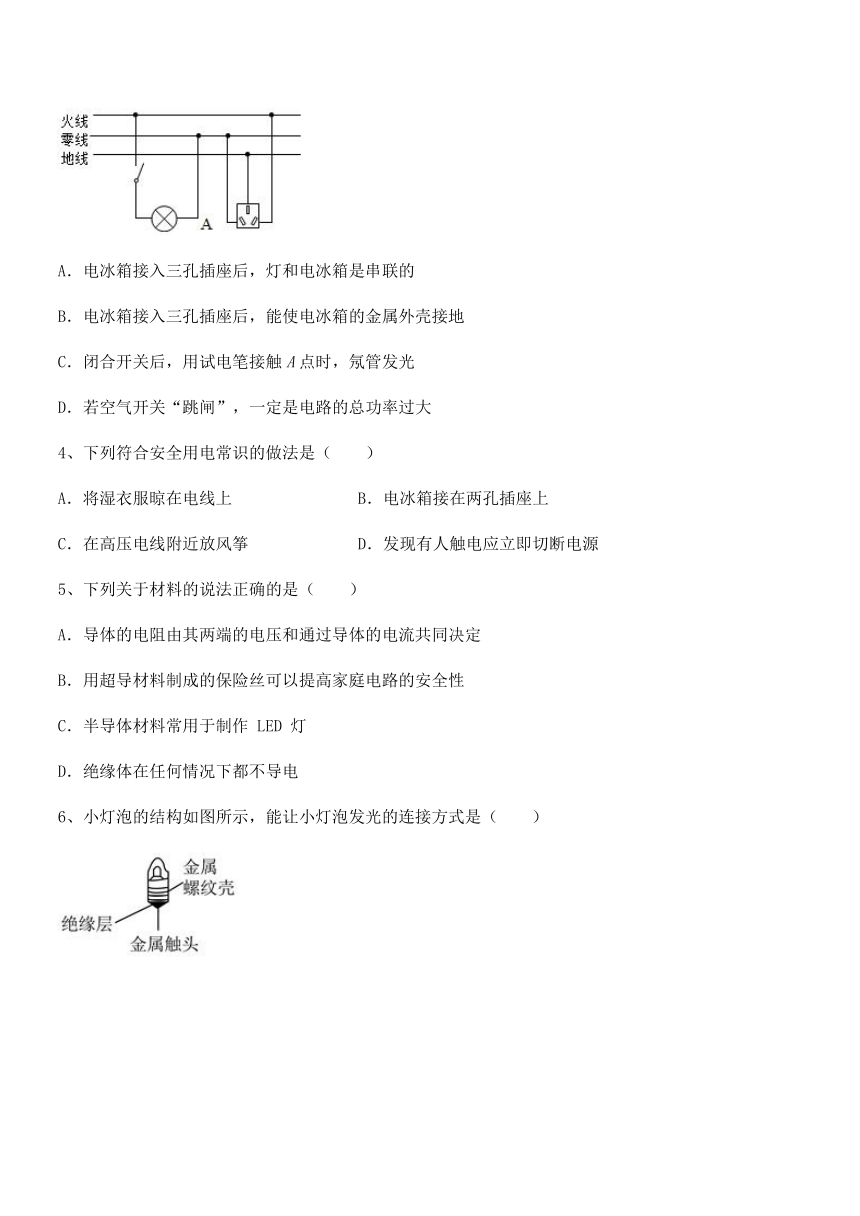

3、如图所示，关于家庭电路和安全用电，下列说法正确的是（　　）
A．电冰箱接入三孔插座后，灯和电冰箱是串联的
B．电冰箱接入三孔插座后，能使电冰箱的金属外壳接地
C．闭合开关后，用试电笔接触A点时，氖管发光
D．若空气开关“跳闸”，一定是电路的总功率过大
4、下列符合安全用电常识的做法是（　　）
A．将湿衣服晾在电线上 B．电冰箱接在两孔插座上
C．在高压电线附近放风筝 D．发现有人触电应立即切断电源
5、下列关于材料的说法正确的是（　　）
A．导体的电阻由其两端的电压和通过导体的电流共同决定
B．用超导材料制成的保险丝可以提高家庭电路的安全性
C．半导体材料常用于制作 LED 灯
D．绝缘体在任何情况下都不导电
6、小灯泡的结构如图所示，能让小灯泡发光的连接方式是（　　）
A． B． C． D．
7、关于家庭电路和安全用电，下列说法中正确的是（　　）
A．更换灯泡时先断开电源开关 B．用潮湿的手拨动电器设备的开关
C．家用电器电线绝缘皮破损了仍继续使用 D．空气开关自动断开，都是由于电路发生短路引起的
8、小明触摸电冰箱门时感到手“麻”，以下四种猜想合理的是（　　）
A．火线断路 B．电冰箱的金属外壳接了地线
C．火线与电冰箱的金属外壳接触 D．火、零线短接
9、下列选项中符合安全用电要求的是（　　）
A．控制灯泡的开关应接在零线上
B．不能把用电器的三脚插头改为两脚插头接在两孔插座上使用
C．发现有人触电后，立即用手把触电人拉离电源
D．使用测电笔时，手不能接触测电笔的任何金属体
10、下列做法符合安全用电要求的是（　　）
A．开关接在灯泡和零线之间
B．使用测电笔时手接触笔尖金属体
C．更换灯泡时断开电源开关
D．三脚插头较长的那只脚无用，可以去掉
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）

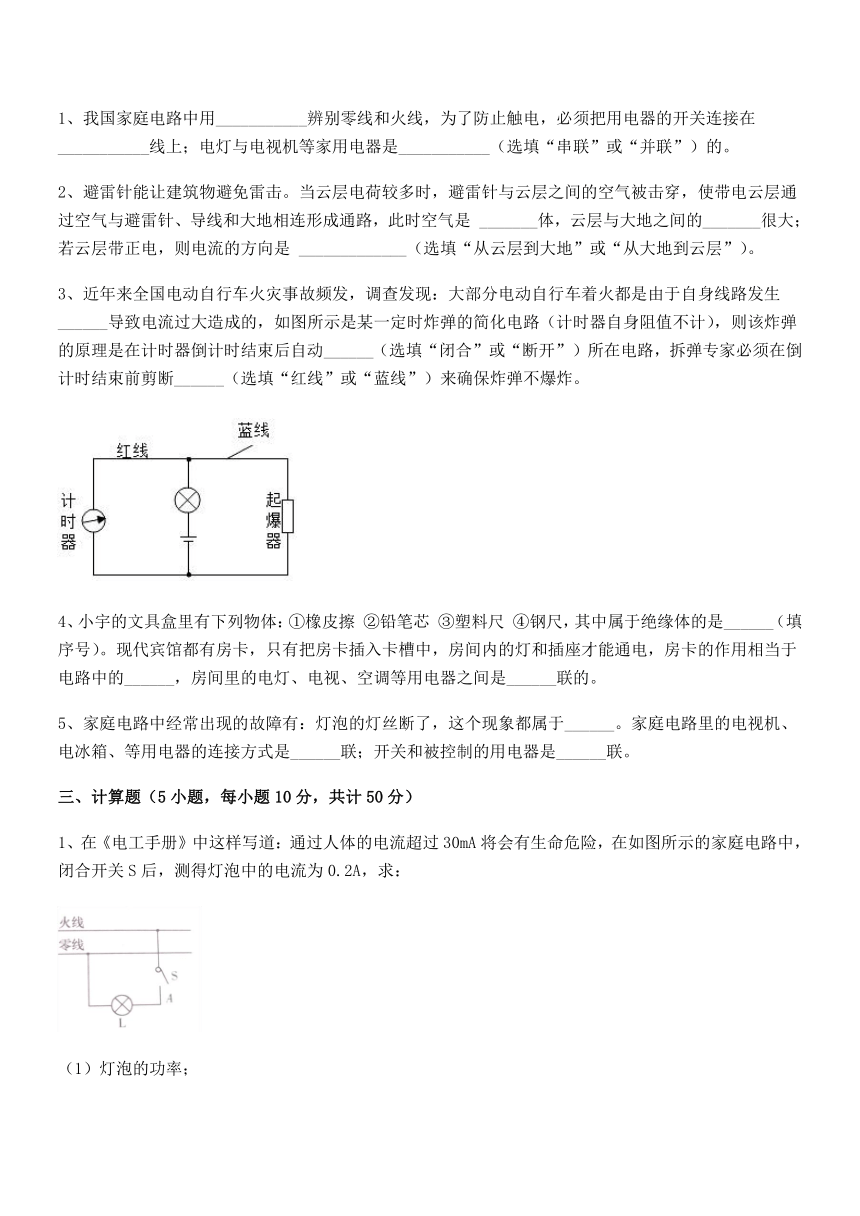

1、我国家庭电路中用___________辨别零线和火线，为了防止触电，必须把用电器的开关连接在___________线上；电灯与电视机等家用电器是___________（选填“串联”或“并联”）的。
2、避雷针能让建筑物避免雷击。当云层电荷较多时，避雷针与云层之间的空气被击穿，使带电云层通过空气与避雷针、导线和大地相连形成通路，此时空气是 _______体，云层与大地之间的_______很大；若云层带正电，则电流的方向是 _____________（选填“从云层到大地”或“从大地到云层”）。
3、近年来全国电动自行车火灾事故频发，调查发现：大部分电动自行车着火都是由于自身线路发生______导致电流过大造成的，如图所示是某一定时炸弹的简化电路（计时器自身阻值不计），则该炸弹的原理是在计时器倒计时结束后自动______（选填“闭合”或“断开”）所在电路，拆弹专家必须在倒计时结束前剪断______（选填“红线”或“蓝线”）来确保炸弹不爆炸。
4、小宇的文具盒里有下列物体：①橡皮擦 ②铅笔芯 ③塑料尺 ④钢尺，其中属于绝缘体的是______（填序号）。现代宾馆都有房卡，只有把房卡插入卡槽中，房间内的灯和插座才能通电，房卡的作用相当于电路中的______，房间里的电灯、电视、空调等用电器之间是______联的。
5、家庭电路中经常出现的故障有：灯泡的灯丝断了，这个现象都属于______。家庭电路里的电视机、电冰箱、等用电器的连接方式是______联；开关和被控制的用电器是______联。
三、计算题（5小题，每小题10分，共计50分）
1、在《电工手册》中这样写道：通过人体的电流超过30mA将会有生命危险，在如图所示的家庭电路中，闭合开关S后，测得灯泡中的电流为0.2A，求：
（1）灯泡的功率；

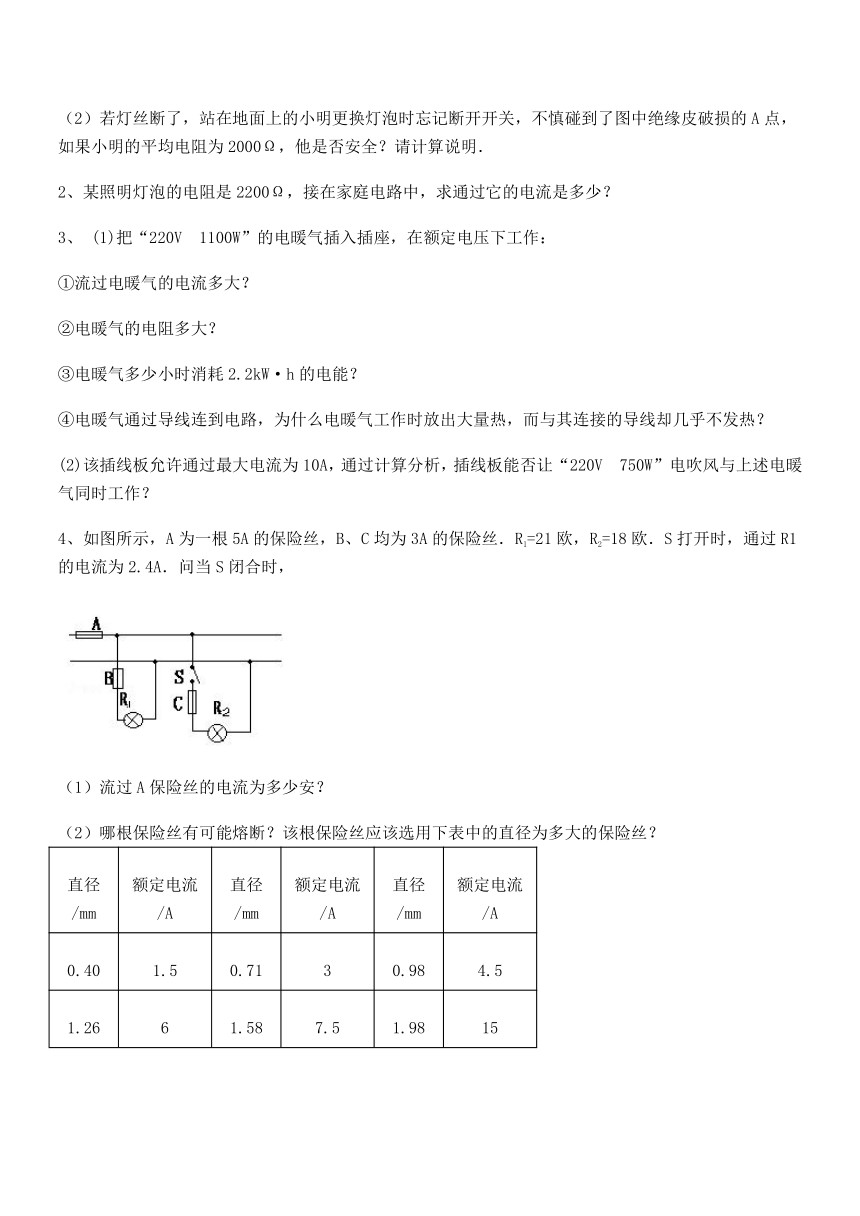

（2）若灯丝断了，站在地面上的小明更换灯泡时忘记断开开关，不慎碰到了图中绝缘皮破损的A点，如果小明的平均电阻为2000Ω，他是否安全？请计算说明．
2、某照明灯泡的电阻是2200Ω，接在家庭电路中，求通过它的电流是多少？
3、 (1)把“220V 1100W”的电暖气插入插座，在额定电压下工作：
①流过电暖气的电流多大？
②电暖气的电阻多大？
③电暖气多少小时消耗2.2kW·h的电能？
④电暖气通过导线连到电路，为什么电暖气工作时放出大量热，而与其连接的导线却几乎不发热？
(2)该插线板允许通过最大电流为10A，通过计算分析，插线板能否让“220V 750W”电吹风与上述电暖气同时工作？
4、如图所示，A为一根5A的保险丝，B、C均为3A的保险丝．R1=21欧，R2=18欧．S打开时，通过R1的电流为2.4A．问当S闭合时，
（1）流过A保险丝的电流为多少安？
（2）哪根保险丝有可能熔断？该根保险丝应该选用下表中的直径为多大的保险丝？
直径/mm 额定电流/A 直径/mm 额定电流/A 直径/mm 额定电流/A
0.40 1.5 0.71 3 0.98 4.5
1.26 6 1.58 7.5 1.98 15
5、小明家购买了一台高效节能空调，其空调的部分参数如下表：
额定制冷量／W 5000 室内机组噪声／dB ≤45
额定制热量／W 5300 室外机组噪声／dB ≤57
额定制冷输入功率／W 1850 室内机外形尺寸（长×宽×高）／mm3 195×1014×320
额定制热输入功率／W 1880 室外机外形尺寸（长×宽×高）／mm3 253×800×646
工作电压／V 220 能效级别 3
（1）小明家已有家用电器的总功率是3340W，家里电能表、空气开关、导线的规格分别为：“220V 40A”“220V 20A”“220V 20A”．若将空调直接接入电路，请通过计算说明在使用时可能会出现什么现象．如何解决？
（2）若小明家夏天空调制冷共正常工作200h，耗电多少度？
---------参考答案-----------
一、单选题
1、D
【解析】
【详解】
AB．手不要接触试电笔前端的金属体笔尖，必须接触试电笔末端的金属体笔卡，使电源和大地之间形成通路，故AB错误；
CD．在使用试电笔时，试电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是，此时试电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，不会发生触电事故，因此不能用铁丝代替试电笔中的电阻，而零线与大地之间无电压，所以氖管不发光，故C错误，D正确。
故选D。
2、B
【解析】
【详解】
A．一般情况下，人体的电阻为左右，故A不符合题意；
B．电视机正常工作的电功率在200W左右，其电流为
故B符合题意；
C．根据常识理念可知，手机锂电池的电压大约是3.7V左右，故C不符合题意；
D．电冰箱正常工作的电流在1A左右，其电功率为
故D不符合题意。
故选B。
3、B
【解析】
【详解】
A．电冰箱接入三孔插座后，电灯与电冰箱在工作时互不影响，则它们是并联的，故A错误；
B．电冰箱接入三孔插座后，能使电冰箱的金属外壳接地，防止由于冰箱的外壳带电而使人发生触电事故，故B正确；
C．闭合开关后，用试电笔接触A点时，因A点与零线相连，所以氖管不会发光；故C错误；
D．空气开关跳闸，可能是由于短路造成的，也可能是由于电路的总功率过大造成的，故D错误。
故选B。
4、D
【解析】
【详解】
A．湿衣服是导体，当把湿衣服晾在电线上时，一旦漏电，人接触衣服时会发生触电事故，故A错误；
B．电冰箱接在三孔插座上，防止金属外壳漏电，故B错误；
C．因为高压输电线上是高压，在下面放风筝时可能会发生高压触电事故，故C错误；
D．发现有人触电应立即切断电源，故D正确。
故选D。
5、C
【解析】
【详解】
A．导体电阻是导体本身的一种性质，由导体的材料、长度与横截面积决定，与导体两端的电压与流过导体的电流无关，故A错误；
B．保险丝是根据电流的热效应工作的，工作时需要有电阻，而超导体的电阻为0，故B错误；
C．发光二极管（LED 灯）是用半导体材料制成的，故C正确；
D．导体和绝缘体没有绝对的界限，有些绝缘体在一定条件下可变为导体，故D错误。
故选C。
6、C
【解析】
【详解】
A．灯泡的一端与电源的正负极相连，灯泡没有接入电路，电路短路，灯泡不发光，故A不符合题意；
B．灯泡的一端与电源的正极相连，另一端没有通过导线和电源的负极相连，没有构成基本电路，灯泡不发光，故B不符合题意；
C．灯泡的一端和电源的负极相连，灯泡的另一端通过导线和电源的正极相连，电路构成通路，灯泡发光，故C符合题意；
D．灯泡的一端与电源的正极相连，灯泡没有接入电路，电路是短路，灯泡不发光，故D不符合题意。
故选C。
7、A
【解析】
【详解】
A．在家庭电路中，为安全用电，在更换灯泡时，要断开开关，使灯泡、灯座和火线脱离，故A正确；
B．含杂质的水是导体，且潮湿的手电阻小，用潮湿的手拨动电器设备的开关容易触电，非常危险，故B错误；
C．家用电器电线绝缘皮破损，漏出里面的金属导线，人不注意时，非常容易造成触电事故，应及时更换新的电线，故C错误；
D．空气开关自动断开是因为家庭电路电流过大造成的。引起电流过大的原因一是短路；二是过载，故D错误。
故选A。
8、C
【解析】
【详解】
A．火线断路，手接触冰箱门是不会触电的，故A不符合题意；
B．电冰箱的金属外壳接了地，金属外壳即使和火线接触，电流也会通过地线流入大地，人接触金属外壳是不会触电的，故B不符合题意；
C．火线与电冰箱的金属外壳接触，金属外壳就相当于火线的延伸，单手接触金属外壳就会触电，故C符合题意；
D．火线和零线接触，就会出现短路，会烧坏保险丝，导致电路断路，手接触电冰箱门不会触电，故D不符合题意。
故选C。
9、B
【解析】
【详解】
A．控制灯泡的开关应接在该灯泡和火线之间，故A不符合题意；
B．有金属外壳用电器的三线插头，上面那个插脚应该稍长，使外壳接地，防止触电，不能把用电器的三脚插头改为两脚插头接在两孔插座上使用，故B符合题意；
C．发现有人触电应先断开电源再救人，故C不符合题意；
D．使用测电笔时，手不能接触笔尖金属体，必须接触笔尾金属体，故D不符合题意。
故选B。
10、C
【解析】
【详解】
A．若开关接在零线和灯泡之间，断开开关时，灯泡还和火线相连，接触灯泡时容易发生触电事故，所以开关接在火线和灯泡之间更安全，故A不符合题意；
B．使用测电笔时，手一定不能接触笔尖金属体；如果测电笔接触火线，手又接触笔尖金属体，会发生触电事故，故B不符合题意；
C．更换灯泡容易碰到金属部分，切断电源可以保证金属部分不带电，故C符合题意；
D．三角插座中间的长脚是为了把用电器的金属外壳接地，能有效防止触电，不能去掉三脚插头较长的那只脚，故D不符合题意。
故选C。
二、填空题
1、试电笔 火 并联
【详解】
[1]用试电笔来辨别火线和零线，能使氖管发光的是火线，不能使火线发光的是零线。
[2]火线与零线、火线与地之间都有220V电压，按照安全用电的原则，在家庭电路中，开关应接在火线上，能防止触电事故的发生。
[3]为了使用电器正常工作，相互不影响，用电器必须并联在家庭电路中，所以电灯与电视机等家用电器是并联的。
2、导 电压 从云层到大地
【详解】
[1][2]避雷针在工作时，带电云层与空气与避雷针、导体和大地形成通路，有电流通过，是因为此时的空气是导体。而电路中有电流通过，是因为电路两端有电压，所以雷电在放电时，在云层与大地间形成很大的电压。
[3]物理中，规定正电荷定向移动的方向为电流方向，所以云层带正电时，电流的方向是由云层到大地。
3、短路 断开 蓝线
【详解】
[1]由于导线绝缘皮老化龟裂，通电时发生短路，电路中的电阻几乎为零，根据欧姆定律可知，家庭电路电压一定，电阻很小时，会造成电流过大。因此大部分电动自行车着火都是由于自身线路发生短路导致电流过大造成的。
[2][3]由图可知，此时起爆器被红线短路，没有电流通过起爆器，所以起爆器不工作；在计时器倒计时结束后，自动断开在电路，则有电流通过引爆装置而发生爆炸；如果剪断蓝色，则电路处于断路状态，爆炸装置不工作，灯泡不发光。
4、①③ 开关 并
【详解】
[1] 各种金属、石墨、人体、大地都是导体，陶瓷、玻璃、塑料、橡胶等都是绝缘体，因此属于绝缘体的是①③。
[2] 只有把房卡插入卡槽中，房间内的灯和插座才能通电，说明房卡控制灯和插座的通电情况，因此，房卡相当于电路中的开关。
[3] 房间里的电灯、电视、空调等用电器工作时互不影响，因此它们是并联的。
5、断路 并 串
【详解】
[1] 灯泡的灯丝断了，电路处于断开状态，这个现象都属于断路。
[2] 家庭电路电压是220V，各家用电器的额定电压也是220V，各家用电器之间相互并联才能保证各家用电器都正常工作，并且互不影响。
[3] 在家庭电路中开关和开关控制的用电器之间是串联的。
三、计算题
1、（1）22W；（2）由于通过人体的电流是110mA，大于人的安全电流，所以不安全．
【分析】
（1）考查的是电功率的计算，根据计算灯泡的功率即可
（2）考查的是欧姆定律的应用，运用计算小明不慎碰到了图中绝缘皮破损的A点时，通过小明身上的电流，即可判断小明是否触电．
【详解】
（1）根据题意知道，灯两端电压是：U=220V，通过灯泡中的电流是：I=0.2A，
由知道，灯泡的功率：P=UI=220V×0.2A=22W
（2）当小明不慎碰到了图中绝缘皮破损的A点时，电压直接加在小明身上，此时小明两端电压是：U人 =220V；由知道，通过小明身上的电流是：＞30mA，所以此时不安全．
2、0.1A
【解析】
试题分析：知道灯泡的电阻，根据家庭电路的电压为220V，利用欧姆定律可计算电流的大小．
解：已知照明灯泡的电阻是2200Ω，家庭电路的电压为220V，
由欧姆定律得，通过它的电流：I===0.1A．
答：通过灯泡的电流是0.1A．
【点评】知道家庭电路的电压是220V，能熟练运用欧姆定律进行计算可顺利解答．
3、 (1)①5A ；②44Ω；③2h；④见解析；(2)可以
【详解】
(1)①流过电暖气的电流
I＝＝5A
②电暖气的电阻为
R＝＝44Ω
③消耗2.2kW·h电能的时间
t＝＝2h
④虽然导线和电暖器串联，电流相等，但是电暖器的电阻远远大于导线电阻，相同时间内，由焦耳定律Q＝I2Rt可知，电暖器工作时放出大量的热，而与其连接的导线却几乎不发热。(2)电吹风正常工作时的电流
I＝3.4A
电吹风和电暖器是并联电路，因此总电流为
I总＝5A+3.4A＝8.4A＜10A
因此插线板可以让电吹风和电暖器同时工作。
4、5.2A 保险丝A有可能熔断；该根保险丝应该选用下表中的直径为1.26mm的保险丝
【详解】
（1）由并联电路电压的特点知道，电源电压是：U=U1 =I1 R1 =2.4A×21Ω=50.4V，
所以，通过R2 的电流是：I2 =U/R2=50.4V/18Ω=2.8A，
因为并联电路干路总电流等于各支路的电流之和，所以通过保险丝A的电流是： I=I1 +I2 =2.4A+2.8A=5.2A；
（2）根据表格中数据和以上计算知道：I=5.2A＞5A，I1= 2.4＜3A，I2 =2.8A＜3A，所以保险丝A会熔断，应选择直径为1.26mm的保险丝．
点睛：本题考查的是并联电路电流、电压的规律以及保险丝熔断的条件，即电路电流超过保险丝的熔断电流保险丝会熔断，难度不大．
5、 (1)若将空调直接接入电路超过空气开关和导线的额定最大电流，空气开关断开；应更换额定电流更大的导线及相匹配的空气开关，或不同时使用大功率电器．(2)370．
【详解】
(1)用电器的总功率:
由得，若所有电器同时使用，总电流:
超过空气开关和导线的额定最大电流，空气开关断开；应更换额定电流更大的导线及相匹配的空气开关，或不同时使用大功率电器．
(2)由得空调消耗的电能：
答：(1)若将空调直接接入电路超过空气开关和导线的额定最大电流，空气开关断开；应更换额定电流更大的导线及相匹配的空气开关，或不同时使用大功率电器．
(2)若小明家夏天空调制冷共正常工作200h，耗电370度．
