2021-2022学年人教版九年级物理第十九章生活用电章节训练试题（有解析）

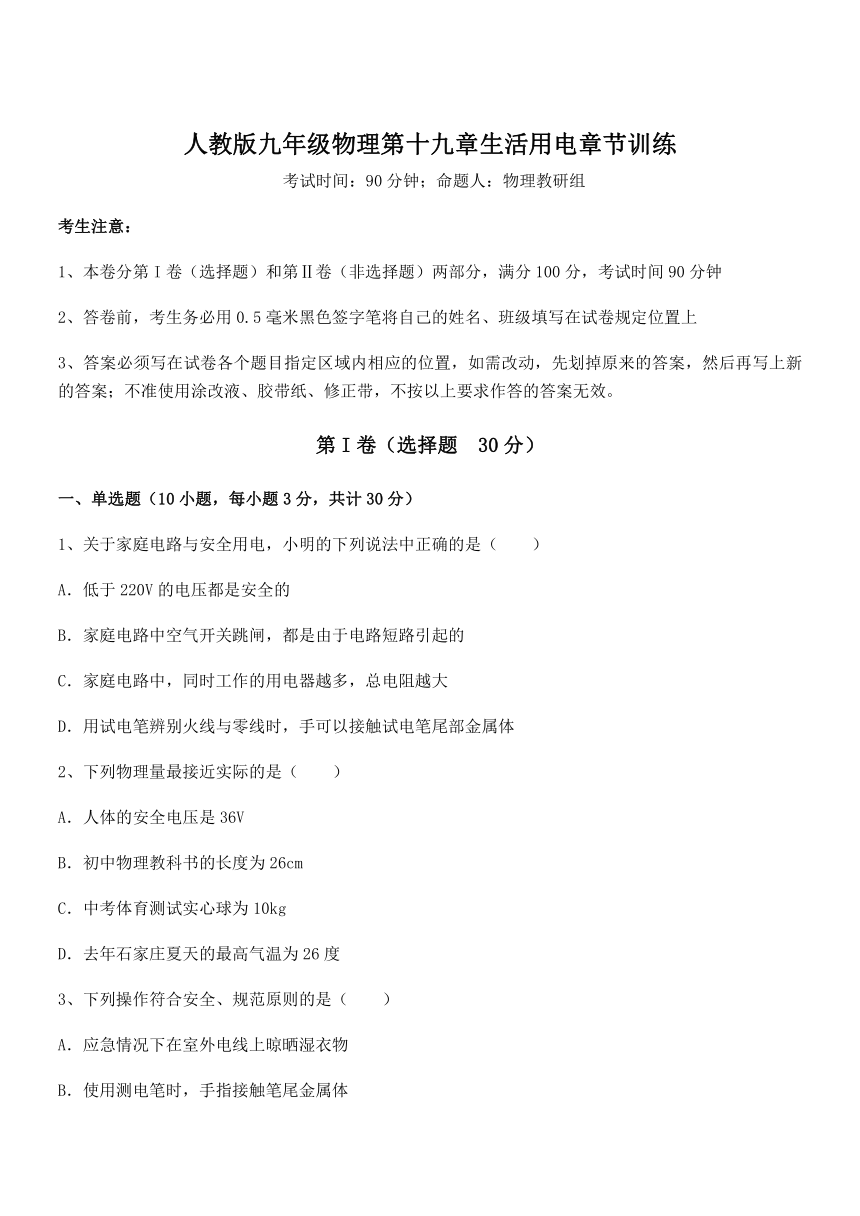

人教版九年级物理第十九章生活用电章节训练
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、关于家庭电路与安全用电，小明的下列说法中正确的是（　　）
A．低于220V的电压都是安全的
B．家庭电路中空气开关跳闸，都是由于电路短路引起的
C．家庭电路中，同时工作的用电器越多，总电阻越大
D．用试电笔辨别火线与零线时，手可以接触试电笔尾部金属体
2、下列物理量最接近实际的是（　　）
A．人体的安全电压是36V
B．初中物理教科书的长度为26cm
C．中考体育测试实心球为10kg
D．去年石家庄夏天的最高气温为26度
3、下列操作符合安全、规范原则的是（　　）
A．应急情况下在室外电线上晾晒湿衣物
B．使用测电笔时，手指接触笔尾金属体

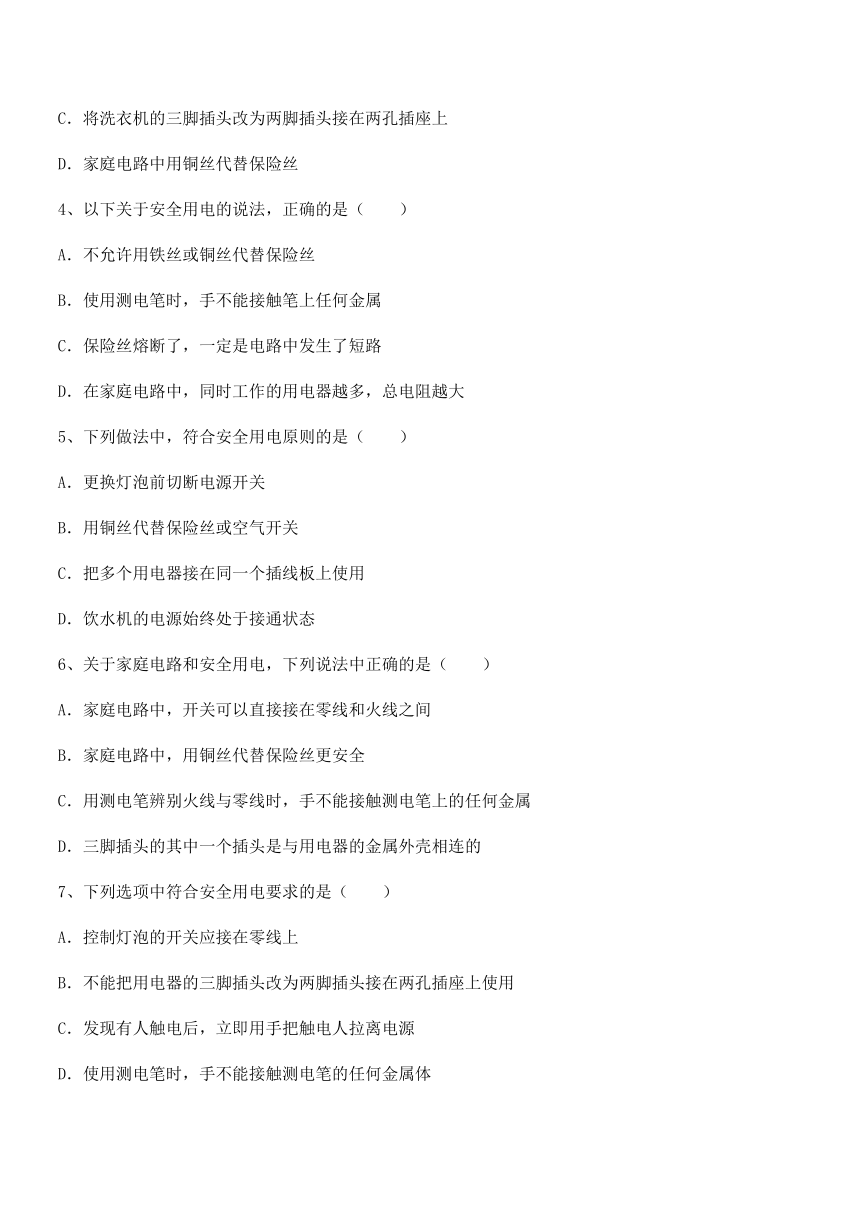

C．将洗衣机的三脚插头改为两脚插头接在两孔插座上
D．家庭电路中用铜丝代替保险丝
4、以下关于安全用电的说法，正确的是（　　）
A．不允许用铁丝或铜丝代替保险丝
B．使用测电笔时，手不能接触笔上任何金属
C．保险丝熔断了，一定是电路中发生了短路
D．在家庭电路中，同时工作的用电器越多，总电阻越大
5、下列做法中，符合安全用电原则的是（　　）
A．更换灯泡前切断电源开关
B．用铜丝代替保险丝或空气开关
C．把多个用电器接在同一个插线板上使用
D．饮水机的电源始终处于接通状态
6、关于家庭电路和安全用电，下列说法中正确的是（　　）
A．家庭电路中，开关可以直接接在零线和火线之间
B．家庭电路中，用铜丝代替保险丝更安全
C．用测电笔辨别火线与零线时，手不能接触测电笔上的任何金属
D．三脚插头的其中一个插头是与用电器的金属外壳相连的
7、下列选项中符合安全用电要求的是（　　）
A．控制灯泡的开关应接在零线上
B．不能把用电器的三脚插头改为两脚插头接在两孔插座上使用
C．发现有人触电后，立即用手把触电人拉离电源
D．使用测电笔时，手不能接触测电笔的任何金属体

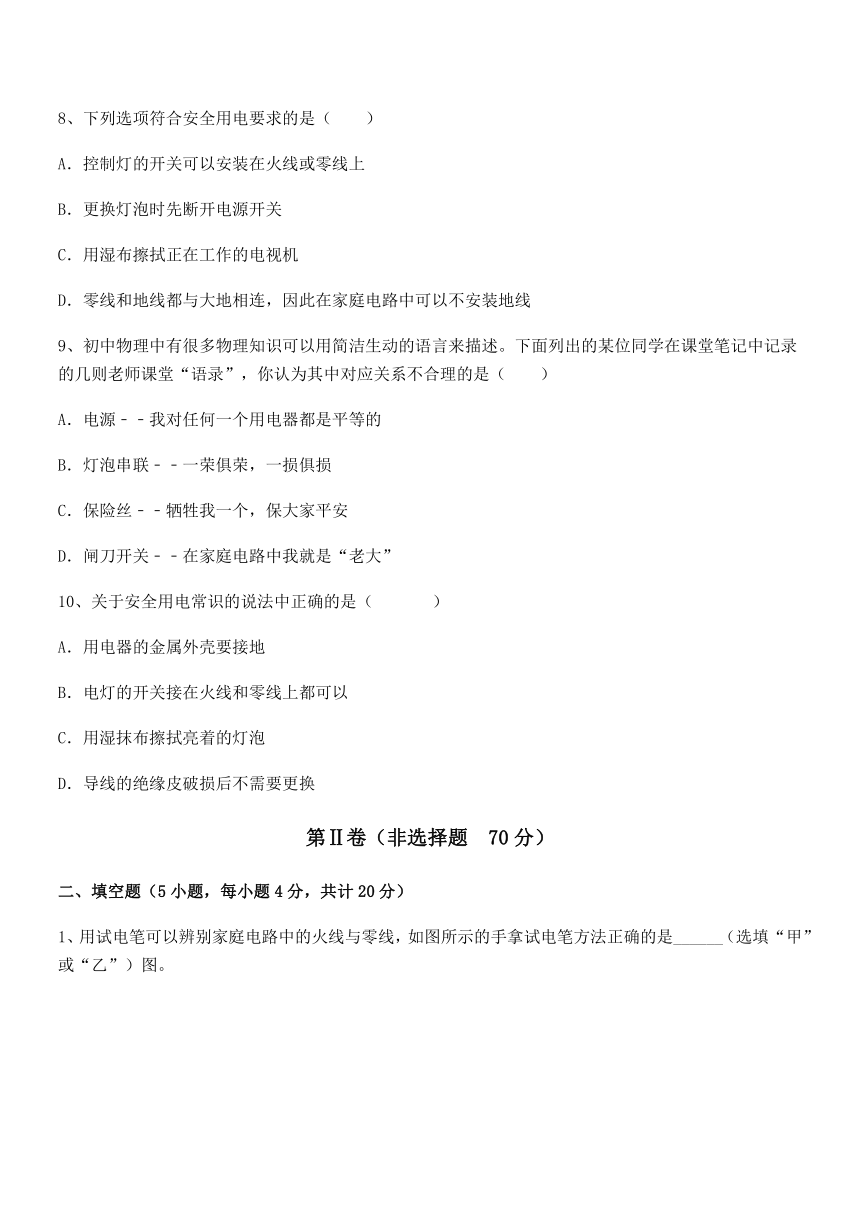

8、下列选项符合安全用电要求的是（　　）
A．控制灯的开关可以安装在火线或零线上
B．更换灯泡时先断开电源开关
C．用湿布擦拭正在工作的电视机
D．零线和地线都与大地相连，因此在家庭电路中可以不安装地线
9、初中物理中有很多物理知识可以用简洁生动的语言来描述。下面列出的某位同学在课堂笔记中记录的几则老师课堂“语录”，你认为其中对应关系不合理的是（　　）
A．电源﹣﹣我对任何一个用电器都是平等的
B．灯泡串联﹣﹣一荣俱荣，一损俱损
C．保险丝﹣﹣牺牲我一个，保大家平安
D．闸刀开关﹣﹣在家庭电路中我就是“老大”
10、关于安全用电常识的说法中正确的是（ ）
A．用电器的金属外壳要接地
B．电灯的开关接在火线和零线上都可以
C．用湿抹布擦拭亮着的灯泡
D．导线的绝缘皮破损后不需要更换
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）

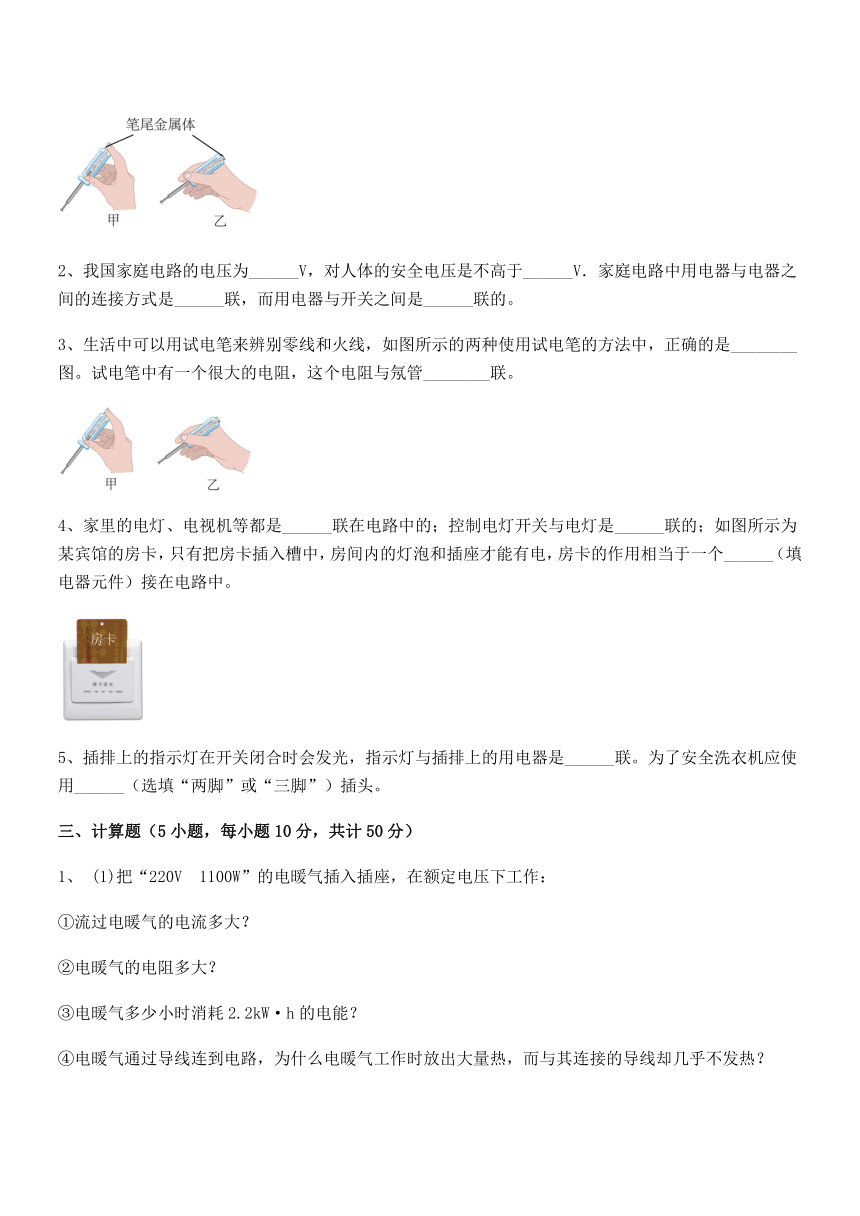

1、用试电笔可以辨别家庭电路中的火线与零线，如图所示的手拿试电笔方法正确的是______（选填“甲”或“乙”）图。
2、我国家庭电路的电压为______V，对人体的安全电压是不高于______V．家庭电路中用电器与电器之间的连接方式是______联，而用电器与开关之间是______联的。
3、生活中可以用试电笔来辨别零线和火线，如图所示的两种使用试电笔的方法中，正确的是________图。试电笔中有一个很大的电阻，这个电阻与氖管________联。
4、家里的电灯、电视机等都是______联在电路中的；控制电灯开关与电灯是______联的；如图所示为某宾馆的房卡，只有把房卡插入槽中，房间内的灯泡和插座才能有电，房卡的作用相当于一个______（填电器元件）接在电路中。
5、插排上的指示灯在开关闭合时会发光，指示灯与插排上的用电器是______联。为了安全洗衣机应使用______（选填“两脚”或“三脚”）插头。
三、计算题（5小题，每小题10分，共计50分）
1、 (1)把“220V 1100W”的电暖气插入插座，在额定电压下工作：
①流过电暖气的电流多大？
②电暖气的电阻多大？
③电暖气多少小时消耗2.2kW·h的电能？
④电暖气通过导线连到电路，为什么电暖气工作时放出大量热，而与其连接的导线却几乎不发热？
(2)该插线板允许通过最大电流为10A，通过计算分析，插线板能否让“220V 750W”电吹风与上述电暖气同时工作？

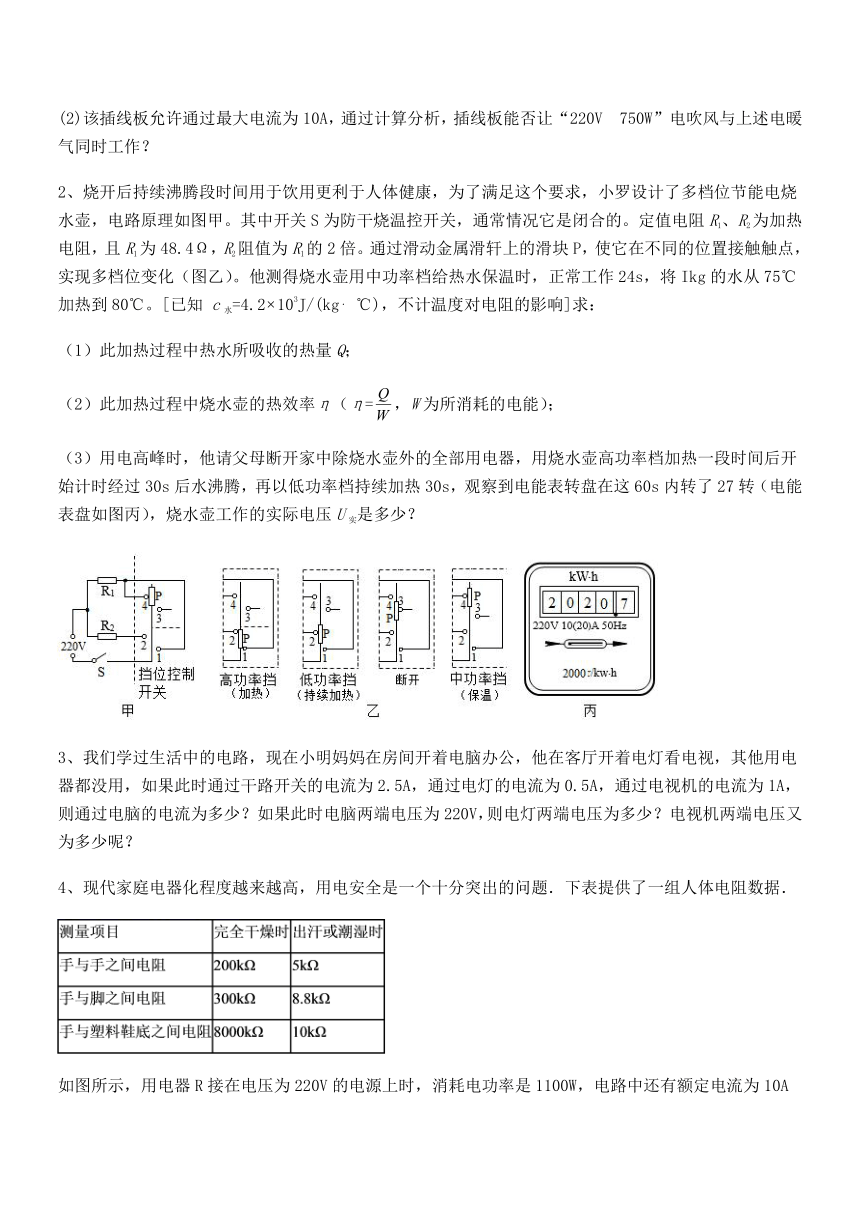

2、烧开后持续沸腾段时间用于饮用更利于人体健康，为了满足这个要求，小罗设计了多档位节能电烧水壶，电路原理如图甲。其中开关S为防干烧温控开关，通常情况它是闭合的。定值电阻R1、R2为加热电阻，且R1为48.4Ω，R2阻值为R1的2倍。通过滑动金属滑轩上的滑块P，使它在不同的位置接触触点，实现多档位变化（图乙）。他测得烧水壶用中功率档给热水保温时，正常工作24s，将Ikg的水从75℃加热到80℃。[已知 c水=4.2103J/(kg ℃)，不计温度对电阻的影响]求：
（1）此加热过程中热水所吸收的热量Q；
（2）此加热过程中烧水壶的热效率η（η=，W为所消耗的电能）；
（3）用电高峰时，他请父母断开家中除烧水壶外的全部用电器，用烧水壶高功率档加热一段时间后开始计时经过30s后水沸腾，再以低功率档持续加热30s，观察到电能表转盘在这60s内转了27转（电能表盘如图丙），烧水壶工作的实际电压U实是多少？
3、我们学过生活中的电路，现在小明妈妈在房间开着电脑办公，他在客厅开着电灯看电视，其他用电器都没用，如果此时通过干路开关的电流为2.5A，通过电灯的电流为0.5A，通过电视机的电流为1A，则通过电脑的电流为多少？如果此时电脑两端电压为220V，则电灯两端电压为多少？电视机两端电压又为多少呢？
4、现代家庭电器化程度越来越高，用电安全是一个十分突出的问题．下表提供了一组人体电阻数据．
如图所示，用电器R接在电压为220V的电源上时，消耗电功率是1100W，电路中还有额定电流为10A的熔断丝（俗称保险丝）．则：
（1）只有用电器R接入电路时，通过熔断丝的电流为多少？
（2）一个潮湿的人，赤脚站在地上，由于不小心，手接触火线，发生触电事故，则通过人体的电流是多少（上表电阻数据适用此人）？并分析为什么熔断丝不会断（即熔断丝不能救人命）．
5、在实践活动中，小刚所在的兴趣小组对电热水壶进行了研究与计算， 请你综合应用所学知识解答下列问题：
额定容量 2kg
额定电压 220V
额定功率 1100W
频率 50Hz
(1)如图所示，电热水壶使用的都是三脚插头，中间较____（选填“短”或“长”）的脚连接的是电热水壶的金属外壳，插入三孔插座后可将其与______相连，防止漏电时对人造成伤害；壶底的加热盘烧水时是通过________________的方式改变了水的内能。
(2)电热水壶的铭牌如表所示，正常工作时通过电热水壶的电流是多少_____A？
(3)小刚在壶中加入额定容量2kg且初温为20℃的水，在额定电压下将其加热到沸腾。已知烧水时气压为1个标准大气压， c水=4.2×103J/（kg·°C），则水吸收的热量是多少____J？
---------参考答案-----------
一、单选题
1、D
【解析】
【详解】
A．经验证明，只有不高于36V的电压对人体才是安全的，故A错误；
B．空气开关“跳闸”，可能是电路中出现了短路，也可能是用电器的总功率过大，故B错误；
C．并联电路中，并联电器越多，电阻越小，总电流越大，故C错误；
D．使用测电笔时，手接触笔尾金属体，笔尖接触被测导线，氖管发光的可以判断导线是火线，氖管不发光的是零线，如果手不接触笔尾金属体，无论笔尖金属体接触火线还是零线，氖管都不发光，故D正确。
故选D。
2、B
【解析】
【详解】
A．人体的安全电压是不高于36V，故A不符合题意；
B．初中物理教科书的长度约为26cm，故B符合题意；
C．中考体育测试实心球为2kg左右，故C不符合题意；
D．石家庄夏天的最高气温在30以上，故D不符合题意。
故选B。
3、B
【解析】
【详解】
A．在室外电线上晾晒湿衣物容易造成触电事故，故A不符合题意；
B．使用测电笔时，手指一定要接触笔尾金属体，否则容易造成误判，故B符合题意；
C．将洗衣机的三脚插头改为两脚插头接在两孔插座上，洗衣机的金属外壳容易漏电从而造成触电事故，故C不符合题意；
D．因铜丝熔点比保险丝高，在电路中电流过大时无法熔断，起不到保险的作用，故D不符合题意。
故选B。
4、A
【解析】
【详解】
A．电路中电流过大，虽然产生了较多的热量，铁丝和铜丝的熔点比较高，铁丝或铜丝不会熔断，不能起到保险作用，不允许用铁丝或铜丝代替保险丝，故A正确；
B．使用测电笔时，手要与笔尾金属体接触，不能接触笔尖，故B错误；
C．保险丝熔断，说明电路中电流过大，其原因可能是电路中发生了短路或用电器总功率过大，故C错误；
D．家庭电路中同时工作的用电器越多，相当于增大了横截面积，故总电阻越小，故D错误。
故选A。
5、A
【解析】
【详解】
A．更换灯泡之前必须切断电源开关，否则容易触电，所以更换灯泡前切断电源开关符合安全用电原则，故A符合题意；
B．连接保险丝和空气开关在电路中可以其到保护电路的作用，如果换成铜丝，电路电流一旦过大就起不到保险作用，容易引发事故，这是因为在电流大时，铜丝不会熔断，起不到保护的作用，所以用铜丝代替保险丝或空气开关不符合安全用电原则，故B不符合题意；
C．插线板一般不能同时接用多个用电器，是因为当同时接用多个用电器时，通过插线板的电流增大，容易引起火灾，故C不符合题意；
D．饮水机内电路元件长期处于通电状态，长时间蓄热容易引起电器故障引发火灾，所以饮水机的电源始终处于接通状态不符合安全用电原则，故D不符合题意。
故选A。
6、D
【解析】
【详解】
A．家庭电路中，若开关直接接在零线和火线之间，闭合开关会造成电源短路，故A错误；
B．家庭电路中，若用铜导线替代保险丝，由于铜丝的熔点高，当电流过大时不会熔断，起不到保险作用，故B错误；
C．使用测电笔辨别火线和零线时，用手接触笔尾金属体，笔尖接触电线，若氖管发光，表明检测的是火线，故C错误；
D．三脚插头的一个插头是与用电器金属外壳相连，是为了防止金属外壳漏电时触电事故的发生，故D正确。
故选D。
7、B
【解析】
【详解】
A．控制灯泡的开关应接在该灯泡和火线之间，故A不符合题意；
B．有金属外壳用电器的三线插头，上面那个插脚应该稍长，使外壳接地，防止触电，不能把用电器的三脚插头改为两脚插头接在两孔插座上使用，故B符合题意；
C．发现有人触电应先断开电源再救人，故C不符合题意；
D．使用测电笔时，手不能接触笔尖金属体，必须接触笔尾金属体，故D不符合题意。
故选B。
8、B
【解析】
【详解】
A．开关要接在灯泡和火线之间，断开开关，切断火线，触及灯泡时更安全，故A不符合题意；
B．在未断开电源开关的情况下更换灯泡，容易引发触电事故，故B符合题意；
C．用湿布擦拭正在工作的电视机，可能会因湿布导电引发触电事故，故C不符合题意；
D．零线与大地相连，不安装地线，当零线断路时，会发生触电事故，家庭电路中必须要安装地线，故D不符合题意。
故选B。
9、A
【解析】
【详解】
A．在并联电路中，各用电器两端的电压都相等；在串联电路中，各用电器两端的电压不一定相等。故A不合理，符合题意；
B．灯泡串联时，不能独立工作，互相干扰，有一个灯损坏，则全部停止工作。故B合理，不符合题意；
C．保险丝在电流过大时自动熔断，对其它用电器起到保护作用。故C合理，不符合题意；
D．家庭电路的各用电器都是并联的，家庭电路中的闸刀开关安装在干路上，控制整个电路的通断电。故D合理，不符合题意。
故选A。
10、A
【解析】
【详解】
A．有金属外壳的用电器如果金属外壳带电，人接触时很容易发生触电事故，如果接地电流就可以顺着接地线导入大地，避免人体发生触电事故，故A正确；
B．电灯的开关必须接在火线上，断开开关可以切断火线；如果接在零线上，断开开关，火线仍然接通，容易发生触电事故，故B错误；
C．亮着的灯泡正处于接通状态，而湿布更容易导电，如果意外接触带电部位很容易引发触电事故，故C错误；
D．导线的绝缘皮破损应立即更换，否则如果意外接触破损带电部位很容易引发触电事故，故D错误。
故选A。
二、填空题
1、甲
【详解】
正确使用测电笔：手接触笔尾金属体，笔尖接触导线，氖管发光，导线是火线；氖管不发光的是零线；手千万不要接触笔尖金属体。因此甲图的使用方法是正确的，手接触笔尾金属体；乙图的使用方法是错误的，测电笔接触火线或零线，氖管都不发光。
2、220 36 并 串
【详解】
[1]在我国，家庭电路的电压为220V。
[2]大量经验和事实表明，不高于36V的电压对人体是安全的。
[3]家中电视机、电冰箱、电灯等用电器是互不影响的，所以它们之间的连接方式是并联的，但用电器的开关需要控制用电器，所以开关与用电器串联。
3、甲 串
【详解】
[1]甲图的使用方法是正确的，手接触笔尾金属体；乙图的使用方法是错误的，测电笔接触火线或零线，氖管不发光。
[2]当用测电笔测火线时，电流需要经过人体，所以电流应该很小，因此电阻需要很大，故应该将电阻与氖管串联在电路中。
4、并 串 开关
【详解】
[1][2]家里的电灯、电视机等用电器之间工作情况互不影响，所以它们之间是并联；开关与用电器串联，控制电灯的开关与电灯串联。
[3]房卡可以控制房间内的灯和插座，不插入插槽中，所有房间内的灯和插座都不工作，所以房卡相当干路上的开关。
5、并 三脚
【详解】
[1]插排上的指示灯与插排上的用电器单独工作，互不影响，所以两者是并联。
[2]洗衣机是大功率电器，在使用时金属外壳要接地，所以应选择“三脚”插头。
三、计算题
1、 (1)①5A ；②44Ω；③2h；④见解析；(2)可以
【详解】
(1)①流过电暖气的电流
I＝＝5A
②电暖气的电阻为
R＝＝44Ω
③消耗2.2kW·h电能的时间
t＝＝2h
④虽然导线和电暖器串联，电流相等，但是电暖器的电阻远远大于导线电阻，相同时间内，由焦耳定律Q＝I2Rt可知，电暖器工作时放出大量的热，而与其连接的导线却几乎不发热。(2)电吹风正常工作时的电流
I＝3.4A
电吹风和电暖器是并联电路，因此总电流为
I总＝5A+3.4A＝8.4A＜10A
因此插线板可以让电吹风和电暖器同时工作。
2、 (1)2.1×104J；（2）87.5%；（3）198V
【详解】
(1)用中功率挡给热水保温时，热水吸收的热量
Q=c水m(t-t0)=4.2×103J/(kg ℃)×1kg×(80℃-75℃)=2.1×104J
(2)此加热过程中，滑块P接触触点4，电路是只有R1工作的简单电路，则烧水壶消耗的电能
烧水壶的热效率
(3)由电能表的参数得，烧水壶在60s内消耗的电能
当滑块P接触触点1、2时，烧水壶处于高功率挡，两电阻并联，电路的总电阻
在高功率挡工作30s消耗的电能
此为①式，
当滑块P接触触点2时，烧水壶处于低功率挡，电路是电阻R2工作的简单电路，此时烧水壶工作30s消耗的电能
此为②式，
而
W1=W高+W低
此为③式，
解①②③式得
U实=198V
答：(1)此加热过程中热水所吸收的热量Q是2.1×104J；
(2)此加热过程中烧水壶的热效率η是85%；
(3)烧水壶工作的际电压U实是198V。
3、1A 220V 220V
【详解】
在家庭电路中，各用电器间是并联的，根据并联电路中电流的特点可知：I干路=I电灯+I电脑+I电视机；所以I电脑=I干路-I电灯-I电视机=2.5A-0.5A-1A=1A；
因为并联电路各支路两端的电压相等,则加在电灯两端的电压为220V,加在电视机两端的电压也为220V;
4、 (1)5A (2)I=0.025A<10A,所以熔断丝不会断.
【解析】
（1）I1===5A；（2）I人== =0.025A，通过熔断丝的电流：I=I1+I人=5A+0.025A=5.025A＜10A，因此熔丝不会断．
点睛：由P=UI变形后计算通过的电流的值．由欧姆定律计算通过人体的电流．
5、长 地线 热传递 5 6.72×105
【详解】
(1)三脚插头中间稍长些的脚是把用电器的金属外壳与大地相连接，而且脚稍长一些可保证在插入插座和拔出插座时更安全，因为将该插脚插入插座时外壳先接地线，拔出该插脚时外壳后脱离地线，防止漏电时对人造成伤害，壶底的加热盘烧水时是通过热传递的热传导方式改变了水的内能。
(2)由可得，正常工作时通过电热水壶的电流为
(3)水吸收的热量为
答：(1) 电热水壶使用的都是三脚插头，中间较长的脚连接的是电热水壶的金属外壳，插入三孔插座后可将其与地线相连，防止漏电时对人造成伤害，壶底的加热盘烧水时是通过热传递的方式改变了水的内能；
(2)正常工作时通过电热水壶的电流是5A；
(3)水吸收的热量是6.72×105J。
