2021-2022学年人教版九年级物理第十九章生活用电 重点解析试卷（无超纲带解析）

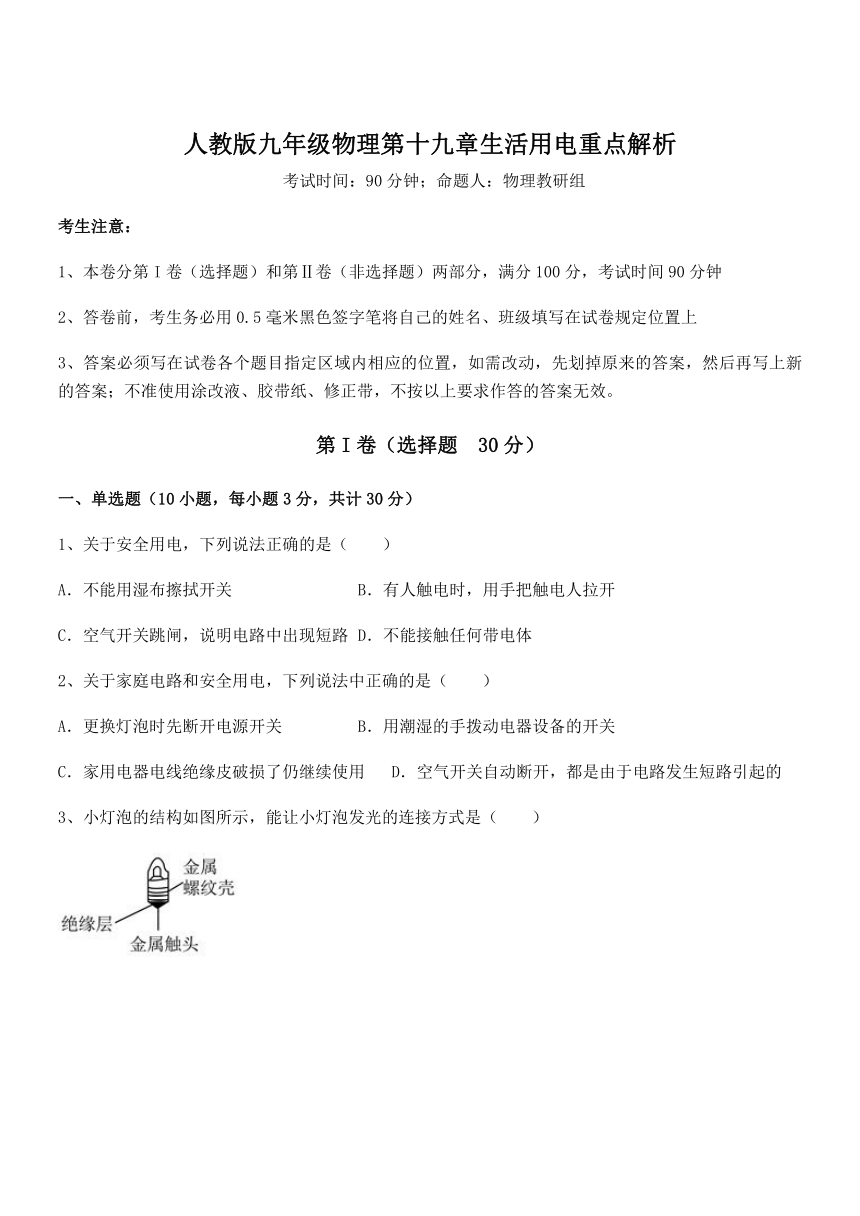

人教版九年级物理第十九章生活用电重点解析
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、关于安全用电，下列说法正确的是（　　）
A．不能用湿布擦拭开关 B．有人触电时，用手把触电人拉开
C．空气开关跳闸，说明电路中出现短路 D．不能接触任何带电体
2、关于家庭电路和安全用电，下列说法中正确的是（　　）
A．更换灯泡时先断开电源开关 B．用潮湿的手拨动电器设备的开关
C．家用电器电线绝缘皮破损了仍继续使用 D．空气开关自动断开，都是由于电路发生短路引起的

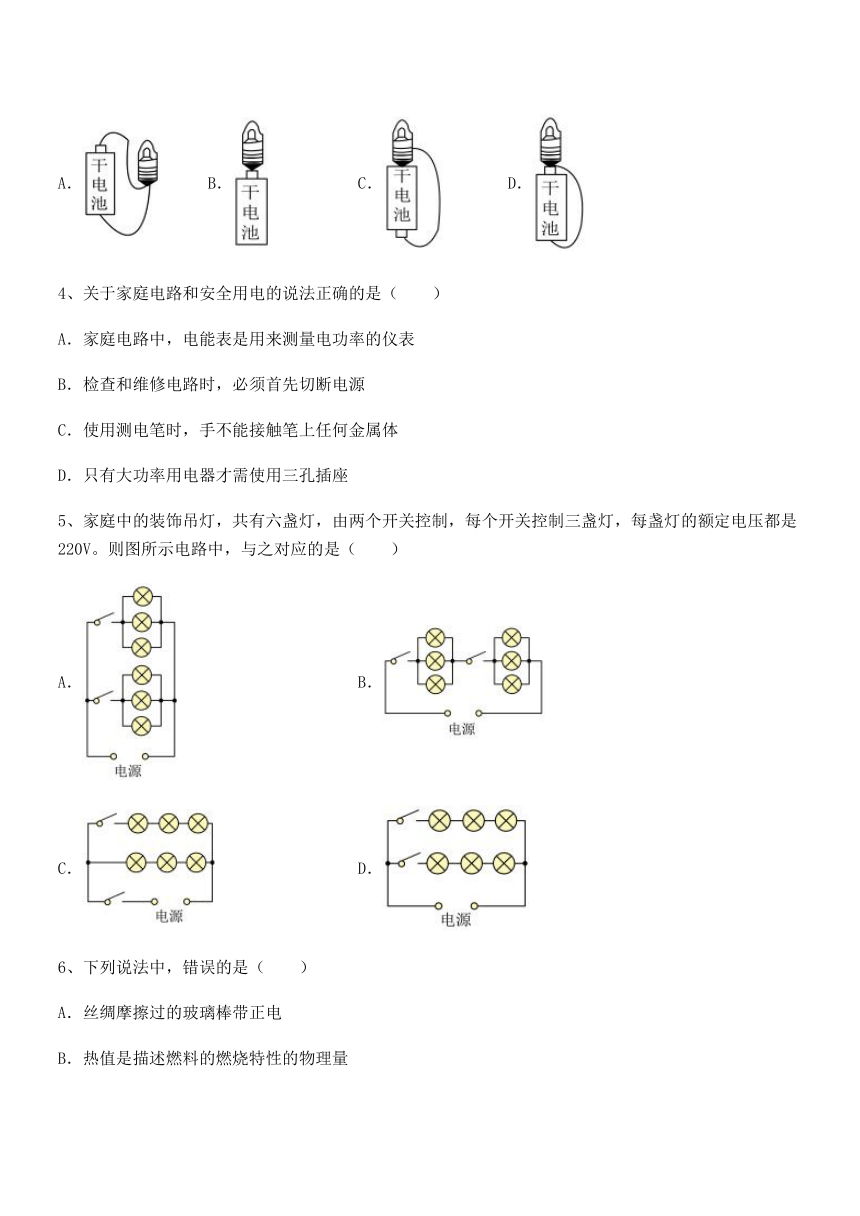

3、小灯泡的结构如图所示，能让小灯泡发光的连接方式是（　　）
A． B． C． D．
4、关于家庭电路和安全用电的说法正确的是（　　）
A．家庭电路中，电能表是用来测量电功率的仪表
B．检查和维修电路时，必须首先切断电源
C．使用测电笔时，手不能接触笔上任何金属体
D．只有大功率用电器才需使用三孔插座
5、家庭中的装饰吊灯，共有六盏灯，由两个开关控制，每个开关控制三盏灯，每盏灯的额定电压都是220V。则图所示电路中，与之对应的是（　　）
A． B．
C． D．

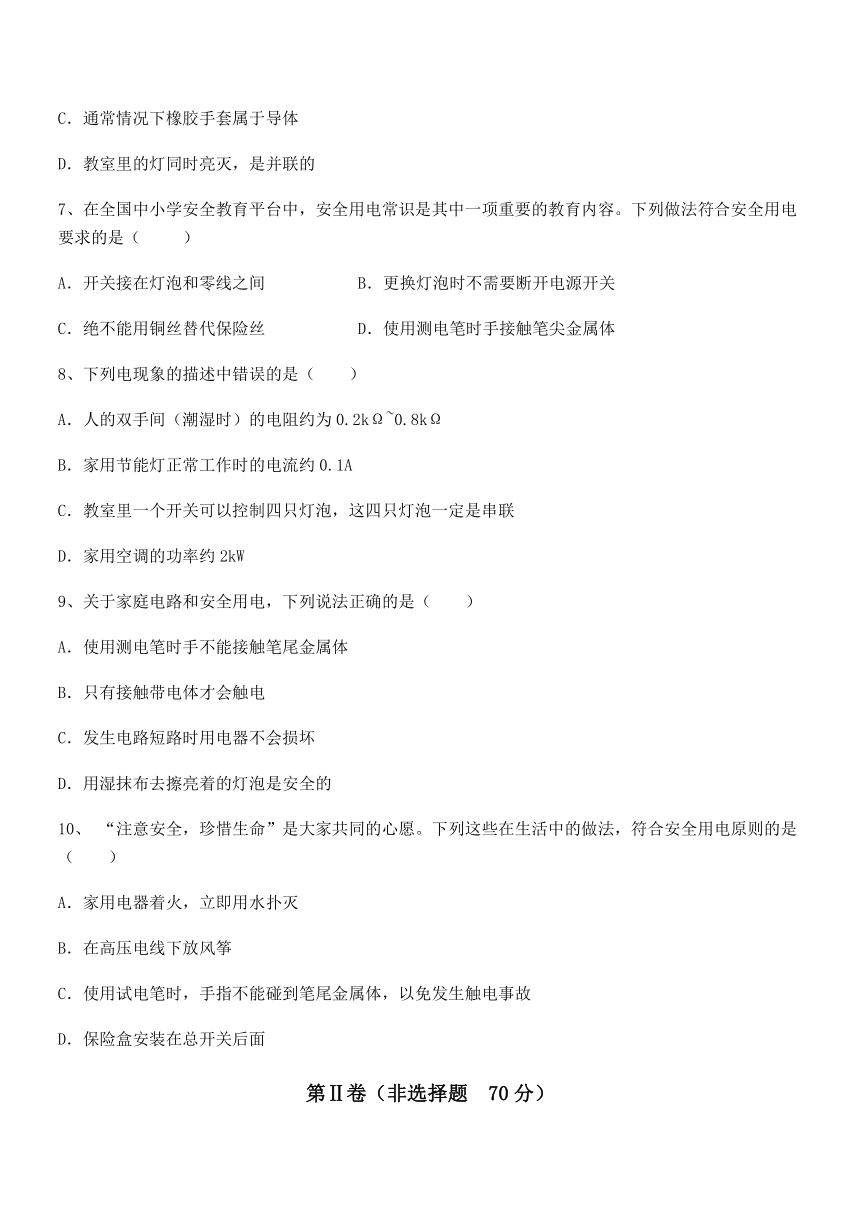

6、下列说法中，错误的是（　　）
A．丝绸摩擦过的玻璃棒带正电
B．热值是描述燃料的燃烧特性的物理量
C．通常情况下橡胶手套属于导体
D．教室里的灯同时亮灭，是并联的
7、在全国中小学安全教育平台中，安全用电常识是其中一项重要的教育内容。下列做法符合安全用电要求的是（ ）
A．开关接在灯泡和零线之间 B．更换灯泡时不需要断开电源开关
C．绝不能用铜丝替代保险丝 D．使用测电笔时手接触笔尖金属体
8、下列电现象的描述中错误的是（　　）
A．人的双手间（潮湿时）的电阻约为0.2kΩ~0.8kΩ
B．家用节能灯正常工作时的电流约0.1A
C．教室里一个开关可以控制四只灯泡，这四只灯泡一定是串联
D．家用空调的功率约2kW
9、关于家庭电路和安全用电，下列说法正确的是（　　）
A．使用测电笔时手不能接触笔尾金属体
B．只有接触带电体才会触电
C．发生电路短路时用电器不会损坏
D．用湿抹布去擦亮着的灯泡是安全的
10、 “注意安全，珍惜生命”是大家共同的心愿。下列这些在生活中的做法，符合安全用电原则的是（　　）
A．家用电器着火，立即用水扑灭
B．在高压电线下放风筝
C．使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故
D．保险盒安装在总开关后面
第Ⅱ卷（非选择题 70分）

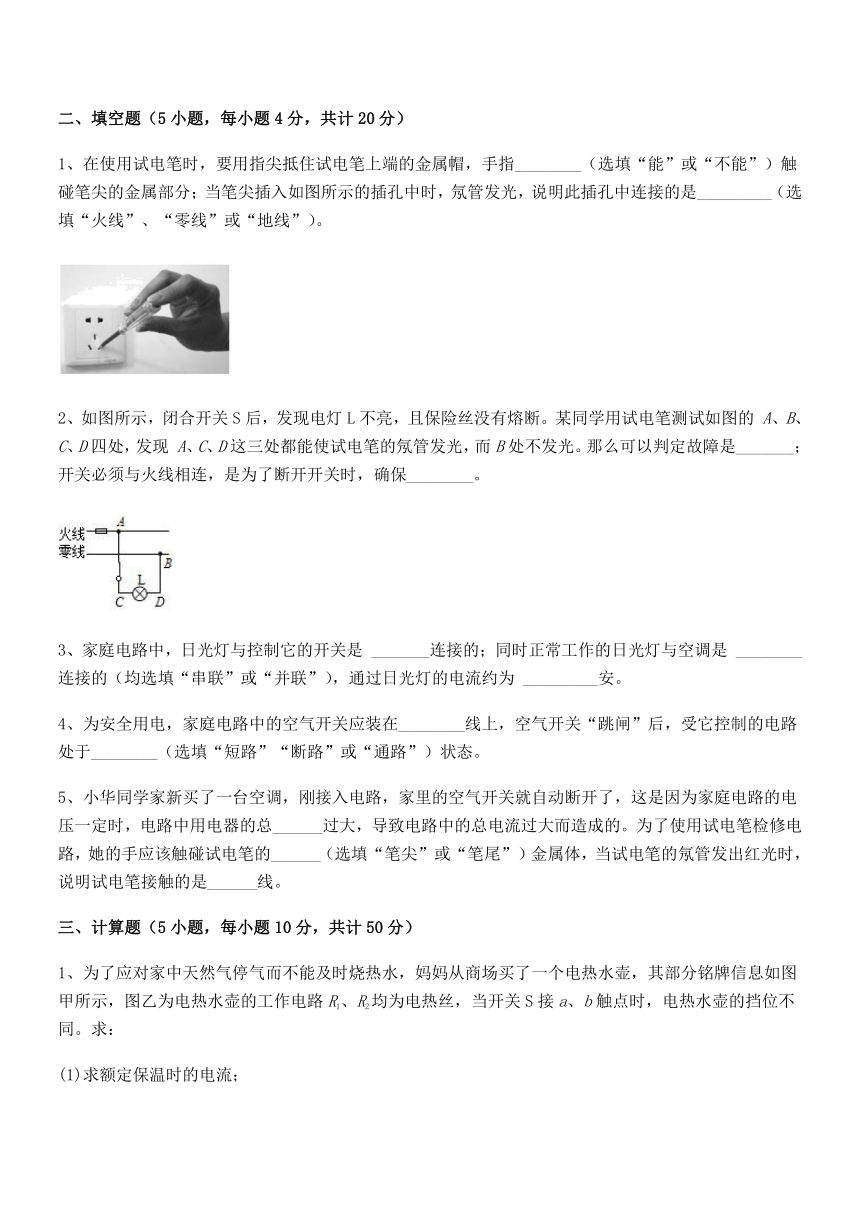

二、填空题（5小题，每小题4分，共计20分）
1、在使用试电笔时，要用指尖抵住试电笔上端的金属帽，手指________（选填“能”或“不能”）触碰笔尖的金属部分；当笔尖插入如图所示的插孔中时，氖管发光，说明此插孔中连接的是_________（选填“火线”、“零线”或“地线”）。
2、如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。某同学用试电笔测试如图的 A、B、C、D四处，发现 A、C、D这三处都能使试电笔的氖管发光，而B处不发光。那么可以判定故障是_______；开关必须与火线相连，是为了断开开关时，确保________。
3、家庭电路中，日光灯与控制它的开关是 _______连接的；同时正常工作的日光灯与空调是 ________连接的（均选填“串联”或“并联”），通过日光灯的电流约为 _________安。
4、为安全用电，家庭电路中的空气开关应装在________线上，空气开关“跳闸”后，受它控制的电路处于________（选填“短路”“断路”或“通路”）状态。
5、小华同学家新买了一台空调，刚接入电路，家里的空气开关就自动断开了，这是因为家庭电路的电压一定时，电路中用电器的总______过大，导致电路中的总电流过大而造成的。为了使用试电笔检修电路，她的手应该触碰试电笔的______（选填“笔尖”或“笔尾”）金属体，当试电笔的氖管发出红光时，说明试电笔接触的是______线。
三、计算题（5小题，每小题10分，共计50分）

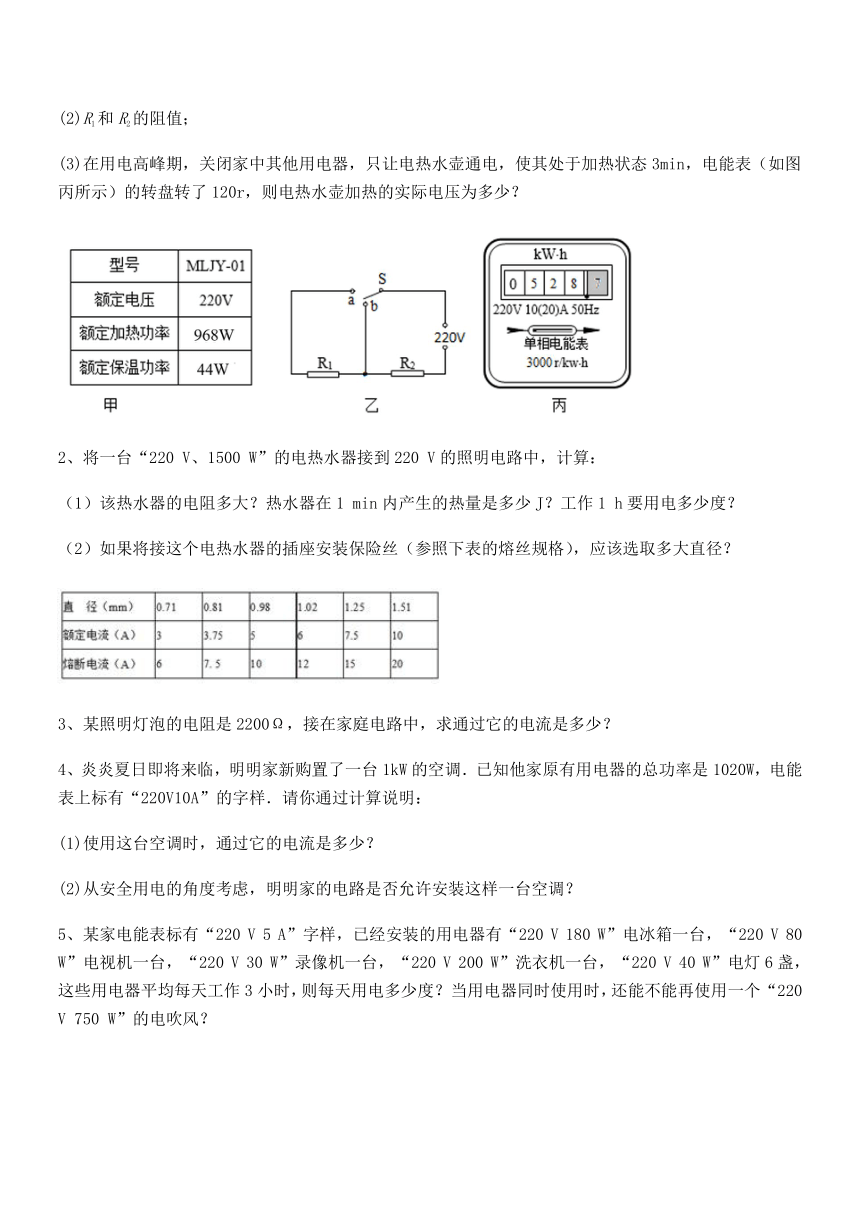

1、为了应对家中天然气停气而不能及时烧热水，妈妈从商场买了一个电热水壶，其部分铭牌信息如图甲所示，图乙为电热水壶的工作电路R1、R2均为电热丝，当开关S接a、b触点时，电热水壶的挡位不同。求：
(1)求额定保温时的电流；
(2)R1和R2的阻值；
(3)在用电高峰期，关闭家中其他用电器，只让电热水壶通电，使其处于加热状态3min，电能表（如图丙所示）的转盘转了120r，则电热水壶加热的实际电压为多少？
2、将一台“220 V、1500 W”的电热水器接到220 V的照明电路中，计算：
（1）该热水器的电阻多大？热水器在1 min内产生的热量是多少J？工作1 h要用电多少度？
（2）如果将接这个电热水器的插座安装保险丝（参照下表的熔丝规格），应该选取多大直径？
3、某照明灯泡的电阻是2200Ω，接在家庭电路中，求通过它的电流是多少？
4、炎炎夏日即将来临，明明家新购置了一台1kW的空调．已知他家原有用电器的总功率是1020W，电能表上标有“220V10A”的字样．请你通过计算说明：
(1)使用这台空调时，通过它的电流是多少？
(2)从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？
5、某家电能表标有“220 V 5 A”字样，已经安装的用电器有“220 V 180 W”电冰箱一台，“220 V 80 W”电视机一台，“220 V 30 W”录像机一台，“220 V 200 W”洗衣机一台，“220 V 40 W”电灯6盏，这些用电器平均每天工作3小时，则每天用电多少度？当用电器同时使用时，还能不能再使用一个“220 V 750 W”的电吹风？
---------参考答案-----------
一、单选题
1、A
【解析】
【详解】
A．自然界的水是导体，湿布易使开关漏电，使人发生触电事故，故A 正确；
B．有人触电时，用手把触电人拉开会使两人都触电，故B错误；
C．空气开关跳闸，主要原因是用电器过载导致电流过大或电路中出现短路，故C错误；
D．人体的安全电压不高于36V，人接不小心触低于36V带电体是安全的，故D错误。
故选A。
2、A
【解析】
【详解】
A．在家庭电路中，为安全用电，在更换灯泡时，要断开开关，使灯泡、灯座和火线脱离，故A正确；
B．含杂质的水是导体，且潮湿的手电阻小，用潮湿的手拨动电器设备的开关容易触电，非常危险，故B错误；
C．家用电器电线绝缘皮破损，漏出里面的金属导线，人不注意时，非常容易造成触电事故，应及时更换新的电线，故C错误；
D．空气开关自动断开是因为家庭电路电流过大造成的。引起电流过大的原因一是短路；二是过载，故D错误。
故选A。
3、C
【解析】
【详解】
A．灯泡的一端与电源的正负极相连，灯泡没有接入电路，电路短路，灯泡不发光，故A不符合题意；
B．灯泡的一端与电源的正极相连，另一端没有通过导线和电源的负极相连，没有构成基本电路，灯泡不发光，故B不符合题意；
C．灯泡的一端和电源的负极相连，灯泡的另一端通过导线和电源的正极相连，电路构成通路，灯泡发光，故C符合题意；
D．灯泡的一端与电源的正极相连，灯泡没有接入电路，电路是短路，灯泡不发光，故D不符合题意。
故选C。
4、B
【解析】
【详解】
A．电能表是用来测量用电器消耗电能读数的仪表，故A错误；
B．检修电路时，首先切断电源，再维修，此时的用电器是不带电的，这样更安全，故B正确；
C．使用测电笔时，手不能接触笔尖金属体，但要接触笔尾金属体，这样才能构成通路，使氖管发光，故C错误；
D．带金属外壳的用电器必须使用三孔插座，可以防止外壳带电而发生的触电事故，故D错误。
故选B。
5、A
【解析】
【详解】
由题意可知，若要额定电压均为220V的六盏灯正常工作，则它们之间的连接方式只能是并联；每个开关控制三盏灯，则两个开关位于相应三个灯泡的干路，故A符合题意，BCD不符合题意。
故选A。
6、C
【解析】
【详解】
A．丝绸与玻璃棒摩擦过程中，玻璃棒失去电子，带正电，丝绸得到电子，带负电，故A正确，不符合题意；
B．热值是描述燃料的燃烧特性的物理量，是燃料本身的属性，故B正确，不符合题意；
C．通常情况下橡胶手套不容易导电，属于绝缘体，故C错误，符合题意；
D．教室里的灯彼此独立工作，互不影响，开关接在干路上实现同时亮灭，灯泡之间是并联的，故D正确，不符合题意。
故选C。
7、C
【解析】
【详解】
A．为了防止触电，开关接在灯泡和火线之间，故A不符合安全用电要求；
B．为了防止触电，更换灯泡时需要断开电源开关，故B不符合安全用电要求；
C．由于铜的熔点比保险丝的熔点高，且长度和粗细一样的情况下，铜的电阻比保险丝的电阻小，所以，当电流过大时电路不会断开，绝不能用铜丝替代保险丝，故C符合安全用电要求；
D．使用测电笔时手不能接触笔尖金属体，要接触笔尾金属体，故D不符合安全用电要求。
故选C。
8、C
【解析】
【详解】
A．人的双手间干燥时的电阻约1000～5000Ω，人的双手间潮湿时的电阻0.2kΩ～0.8kΩ，故A正确，不符合题意；
B．家用节能灯正常发光时的功率在20W左右，通过的电流
故B正确，不符合题意；
C．照明电路中的灯泡是并联的，将开关放在干路上即可同时控制四只灯泡的亮和灭，故C错误，符合题意；
D．家用空调工作时功率很大，一般在2kW左右，故D正确，不符合题意。
故选C。
9、C
【解析】
【详解】
A．使用测电笔辨别火线和零线时，手不能接触笔尖的金属体，但要接触笔尾的金属体，故A错误；
B．不接触带电体不一定不会触电，人在靠近高压带电体时，也有可能发生高压电弧触电，故B错误；
C．电路短路时，没有电流经过用电器，所以用电器不会被烧坏，故C正确；
D．因为湿抹布是导体，当用湿抹布接触带电体时，可能会使电源通过人体与大地形成通路，故D错误。
故选C。
10、D
【解析】
【详解】
A．家用电器着火，不能用水灭火，应立即关掉电源，故A不符合题意；
B．在高压电线下放风筝，有触电的危险，故B不符合题意；
C．使用试电笔时，手指不能碰到笔尖金属体，以免发生触电事故，必须用手指触碰笔尾金属体，才能构成试电笔工作的通路，故C不符合题意；
D．电路中电流过大会熔断保险丝，为了更换保险丝比较方便，保险盒安装在总开关的后面，故D符合题意。
故选D。
二、填空题
1、不能 火线
【详解】
[1]使用试电笔辨别火线、零线时，一定要用手指接触笔尾金属体，,但不能用手接触试电笔前端的金属体，否则会造成触电事故。
[2]只有当有电流通过时，电笔才发光，图中笔尖插入插座的插孔中，氖管发光，证明此处与火线相连。
2、电线BD段某处断路 用电器不带电
【详解】
[1]在测火线A时氖管能发光说明火线正常，如果A、C处有断路，则用氖管测D点时不会发光，如果灯泡被短路，则电路中电流过大会把保险丝烧断，而题目中保险丝没有问题，由以上分析可知，A至D处都没有问题，所以问题一定是在电线BD段，当用测电笔测B时不发光，说明B处没有与D处相连通，所以故障是BD段某处断路。
[2]为了使断开开关时用电器不带电，开关必须与火线相连。
3、串联 并联 0.18
【详解】
[1]根据串联相互影响的特点，开关相当于导线，开关要控制用电器就必须与之串联，如果并联会导致用电器短路。
[2]为了防止用电器相互影响，同时保证各用电器两端的电压同为220V，家庭电路用电器之间必须并联。
[3]一般教室使用的日光灯单只功率为40W，家庭电路电压220V，根据功率的公式可得
如果选择的日光灯功率不同，电流也会约有不同，0.18A左右均可。
4、火 断路
【详解】
[1][2]为安全用电，家庭电路中的空气开关应装在火线上，一旦跳闸，火线就处于断路状态，受它控制的电路处于断路状态，不会造成触电事故。
5、功率 笔尾 火
【详解】
[1]家庭电路的电压一定，接入空调后，电路中的总功率过大，由P＝UI可知，导致电路中的电流过大，致使家里的空气开关自动断开。
[2][3]在使用试电笔时，笔尖接触导线，手接触笔尾金属体，当试电笔的氖管发出红光时，说明试电笔接触的是火线。
三、计算题
1、 (1)0.2A；(2) 1050Ω，50Ω；(3)220V
【详解】
(1) 电热水壶额定保温时的电流
(2)由图乙知，开关S接触点a时，电阻R1、R2串联，电路总电阻最大；S接触点b时，电路是R2工作的简单电路。据知，S接触点a时，是保温挡，此时电路总电阻
S接触点b时，是加热挡，则
那么
R1=R总-R2=1100Ω-50Ω=1050Ω
(3)结合题意及图丙知，电热水壶在加热状态工作3min消耗的电能
据得，此时电路的实际电压
答：(1)额定保温时的电流为0.2A；
(2) R1和R2的阻值分别为1050Ω和50Ω；
(3)电热水壶加热的实际电压为200V。
2、（1）32.27Ω 9×104J 1.5度 （2）1.25mm
【解析】
解：（1）由可得，该电热器的电阻
热水器在1min内产生的热量
Q=W=Pt=1500W×60s=9×104J，
工作1h要用电W’=Pt=1.5kW×1h=1.5kWh=1.5度．
（2）由P=UI可得，电热水器的额定电流，
因此应选额定电流为7.5A的熔丝，由表可知，应该选取直径为1.25mm的熔丝．
答：（1）该热水器的电阻为32.27Ω，热水器在1 min内产生的热量是9×104J，工作1 h要用电1.5度；（2）如果将接这个电热水器的插座安装保险丝应该选取直径为1.25mm的熔丝；
点睛：电流通过纯电阻电路时，产生的热量等于电流所做的功，即Q=W；
3、0.1A
【解析】
试题分析：知道灯泡的电阻，根据家庭电路的电压为220V，利用欧姆定律可计算电流的大小．
解：已知照明灯泡的电阻是2200Ω，家庭电路的电压为220V，
由欧姆定律得，通过它的电流：I===0.1A．
答：通过灯泡的电流是0.1A．
【点评】知道家庭电路的电压是220V，能熟练运用欧姆定律进行计算可顺利解答．
4、 (1) 4.55 A；(2)允许．
【详解】
(1)根据P＝UI得，空调使用时通过的电流为：
；
(2)根据P＝UI得，允许家用电器同时工作的最大功率：
；
安装空调后，家用电器的总功率为：
所以允许安装这样一台空调．
【点睛】
由电能表的参数可知正常工作允许通过的最大电流，根据P＝UI求出允许家用电器同时工作的最大功率，然后与所有家用电器的总功率相比较，可得出答案．
5、2.19度 不能
【解析】
P总="180" W+80 W+30 W+200 W+40 W×6="0.73" kW
每天用电的总功W总=P总t="0.73" kW×3 h="2.19" kW·h
电能表可以配用的最大功率P="UI=220" V×5 A="1" 100 W
当用电器全部使用时，还可使用的功率：
P′=P-P总="1" 100 W-730 W="370" W＜750 W．
思路分析：先计算出用电器的总功率是730w，根据公式w=pt计算这些用电器平均每天工作3小时，则每天用电的多少；当用电器同时使用时，根据电能表标有“220 V 5 A”字样，计算还可使用的功率是1100w，1 100 W-730 W="370" W＜750 W．所以不能再使用一个“220 V 750 W”的电吹风．
试题点评：本试题考查的是电能表的使用．
