杠 杆
人教版八年级物理第十二章第一节

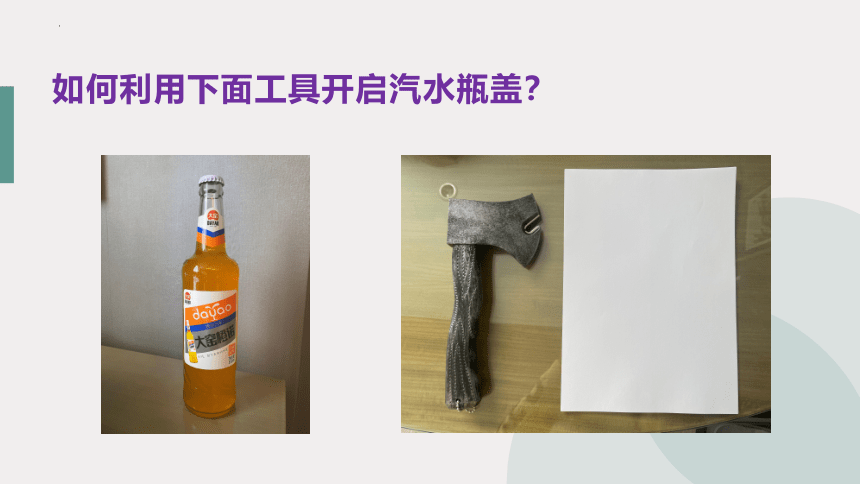

如何利用下面工具开启汽水瓶盖？

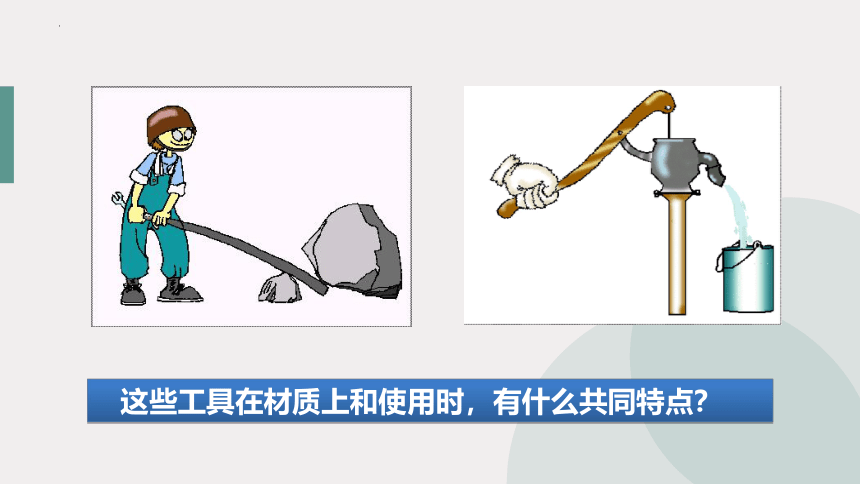

这些工具在材质上和使用时，有什么共同特点？

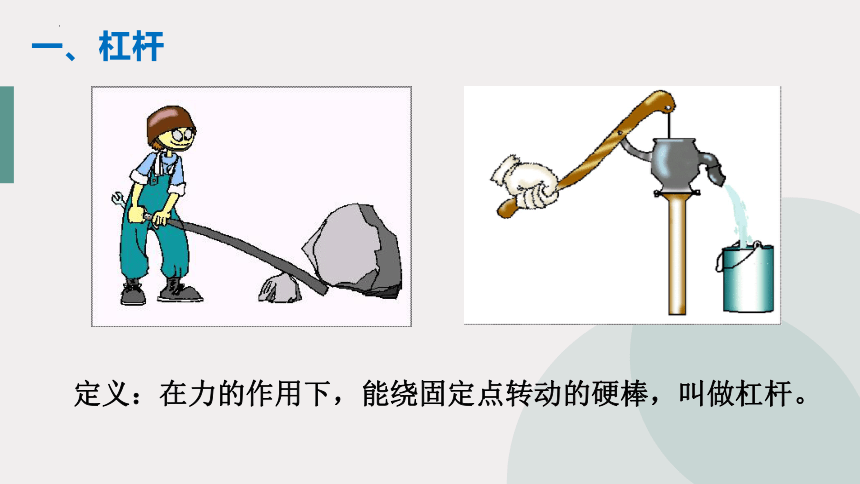

一、杠杆
定义：在力的作用下，能绕固定点转动的硬棒，叫做杠杆。

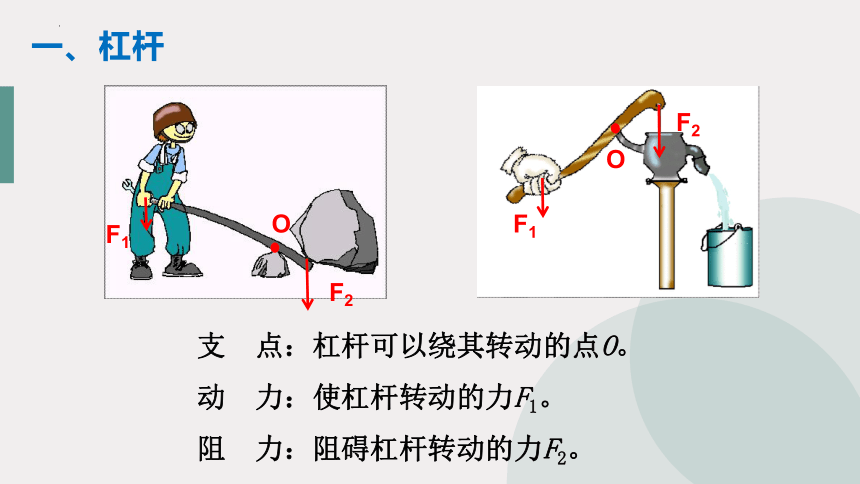

一、杠杆
支 点：杠杆可以绕其转动的点O。
动 力：使杠杆转动的力F1。
阻 力：阻碍杠杆转动的力F2。
O
F1
F2
O
F1
F2
O
O
O
O
F1
F2
F1
F1
F1
F2
F2
F2

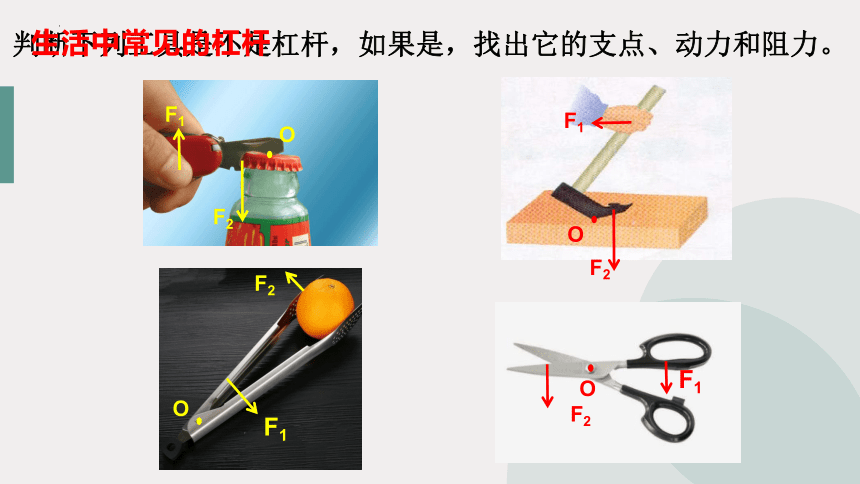

判断下列工具是不是杠杆，如果是，找出它的支点、动力和阻力。
生活中常见的杠杆

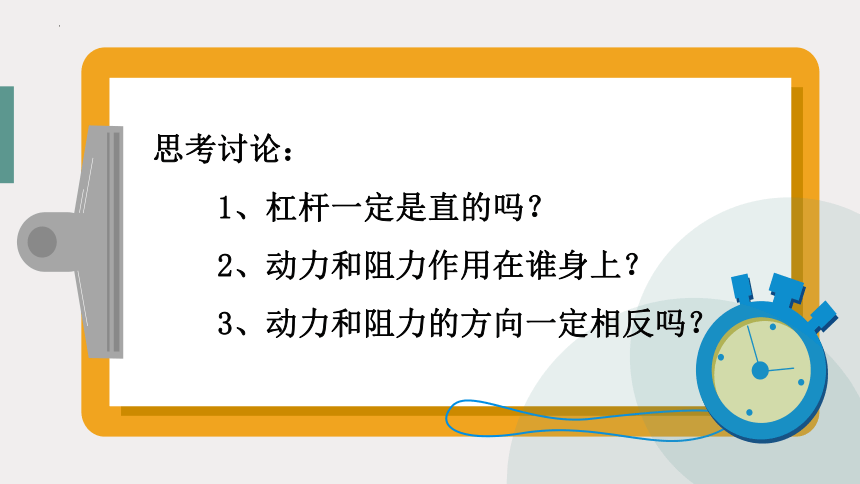

思考讨论：
1、杠杆一定是直的吗？
2、动力和阻力作用在谁身上？
3、动力和阻力的方向一定相反吗？
为了更容易的剪断绳子，我们应该怎样做？
影响杠杆转动效果的因素有哪些？
A
B
C
D
O
F1
F1
猜想：
力的大小
支点到力的作用点的距离
√
改变支点到力的作用点的距离，转动效果________。
改变力的作用点，保持支点到力的作用点的距离不变，转动效果________。
不同
不同
×
B
E
O
F
F1
改变力的作用点，保持支点到力的作用线的距离不变，转动效果________。
猜想：
力的大小
支点到力的作用点的距离
相同
×
线
支 点：杠杆可以绕其转动的点O。
动 力：使杠杆转动的力F1。
阻 力：阻碍杠杆转动的力F2。
动力臂：从支点到动力作用线的距离l1。
阻力臂：从支点到阻力作用线的距离l2。
l2
二、杠杆的五要素
O
F1
F2
l1
二、杠杆的五要素
O
F1
F2
力臂的作图方法：
1、找支点、动力、阻力
2、画力的作用线（虚线延长）
3、从支点到力的作用线作垂线
4、标记垂足、大括号及字母l1、l2
l1
l2
力臂一定在杠杆上吗？
二、杠杆的五要素
请画出下图中的动力臂l1及阻力臂l2。
F2
l1
l2
F2
l2
l1
F1
F2
二、杠杆的五要素
请画出下图中的动力臂l1及阻力臂l2。
l1
l2
l2
l1
O
二、杠杆的五要素
如图甲所示的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴(支点)，请在图乙中画出钢丝钳剪钢丝时的动力臂和阻力F2。
F2
l1
二、杠杆的五要素
如图是建筑工地上工人用独轮车搬运材料的情景。设O1为独轮车支点，F1为动力。请作出独轮车所受重力的示意图和动力臂l1(O2为重心)。
l1
G
课堂小结
一、杠杆的概念：在力的作用下，绕固定点转动的硬棒。
二、杠杆的五要素：支点O、动力F1、阻力F2、
动力臂l1、阻力臂l2
