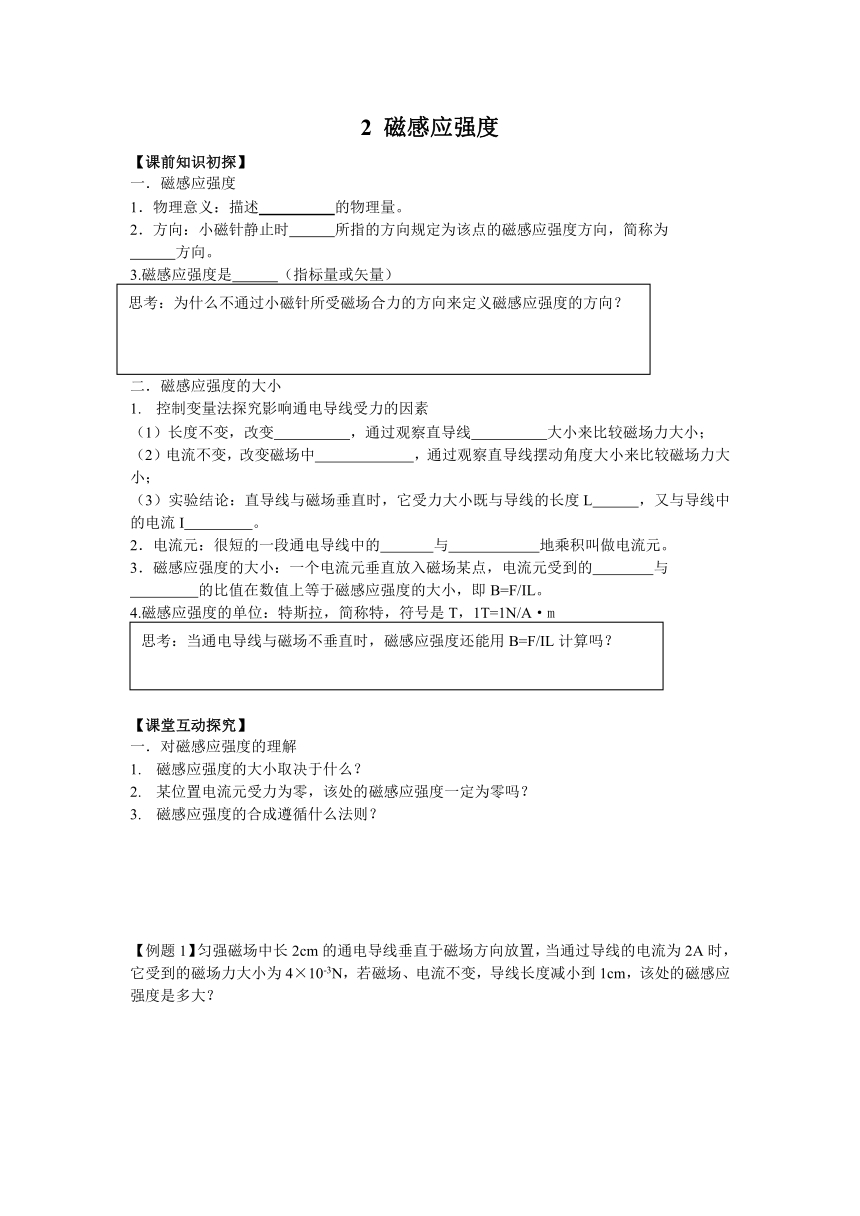

2 磁感应强度
【课前知识初探】
磁感应强度
1．物理意义：描述 的物理量。
2．方向：小磁针静止时 所指的方向规定为该点的磁感应强度方向，简称为
方向。
3.磁感应强度是 （指标量或矢量）
磁感应强度的大小
控制变量法探究影响通电导线受力的因素
（1）长度不变，改变 ，通过观察直导线 大小来比较磁场力大小；
（2）电流不变，改变磁场中 ，通过观察直导线摆动角度大小来比较磁场力大小；
（3）实验结论：直导线与磁场垂直时，它受力大小既与导线的长度L ，又与导线中的电流I 。
2．电流元：很短的一段通电导线中的 与 地乘积叫做电流元。
3．磁感应强度的大小：一个电流元垂直放入磁场某点，电流元受到的 与
的比值在数值上等于磁感应强度的大小，即B=F/IL。
4.磁感应强度的单位：特斯拉，简称特，符号是T，1T=1N/A·m
【课堂互动探究】
对磁感应强度的理解
磁感应强度的大小取决于什么？
某位置电流元受力为零，该处的磁感应强度一定为零吗？
磁感应强度的合成遵循什么法则？
【例题1】匀强磁场中长2cm的通电导线垂直于磁场方向放置，当通过导线的电流为2A时，它受到的磁场力大小为4×10-3N，若磁场、电流不变，导线长度减小到1cm，该处的磁感应强度是多大？
【变式训练1】上题中若导线的长度不变，电流变为5A，它受到的磁场力F和该处的磁感应强度分别是多少？
磁感应强度与电场强度的比较
磁感应强度和电场强度的定义方法有什么相同之处？
磁场的方向与放在该处通电导线的受力方向相同或相反吗？
磁感应强度与电场强度有哪些共同点和不同点？
【例题2】下列说法中正确的是
电荷在某处不受电场力的作用，则该处的电场强度为零
一小段通电导线在某处不受磁场力的作用，则该处磁感应强度一定为零
把一个试探电荷放在电场中的某点，它受到的电场力与所带电荷量的比值表示该点电场的强弱
把一小段通电导线放在磁场中某处，它所受到的磁场力与该段导线的长度和电流的乘积表示该处磁场的强弱
【变式训练2】与磁场中某点的磁感应强度的方向相同的是
该点的磁场方向
该点的通电导线的受力方向
放在该点的小磁针静止时N极所指的方向
放在该点的小磁针静止时S极所指的方向
【基础自主演练】
关于磁感应强度的方向和电场强度的方向，下列说法正确的是
电场强度的方向与电荷所受电场力的方向相同
电场强度的方向与正电荷所受电场力的方向相同
磁感应强度的方向与小磁针N极所受磁场力的方向相同
磁感应强度的方向与通电导线在该处所磁场力的方向相同
对B=F/IL的理解，下列说法正确的是
磁感应强度大小与放入该处的通电导线受到的磁场力成正比
磁感应强度的大小与放入该处的通电导线IL的乘积成反比
导线中电流越大，该处的磁感应强度越小
磁感应强度的大小和方向跟磁场中通电导线受力的大小和方向无关
磁场中任意一点的磁场方向为
小磁针受磁场力的方向
小磁针N极受磁场力的方向
小磁针S极受磁场力的方向
通电导线在该处所受磁场力的方向
磁感应强度B在国际单位制中的单位是特斯拉（符号：T），下列单位中与磁感应强度单位一致的是
一电流元放在同一匀强磁场中的四个位置，如图所示，已知电流元的电流I、长度L和受力F，则可以用F/IL表示磁感应强度B的是
6．在同一水平面内的两导轨互相平行，相距2m，置于磁感应强度大小为1.2T，方向竖直向上的匀强磁场中，一质量为3.6kg的铜棒垂直放在导轨上，当棒中的电流为5A时，铜棒受到水平方向的磁场力而沿导轨做匀速直线运动，则当棒中电流为8A时，铜棒的加速度大小为多大？
