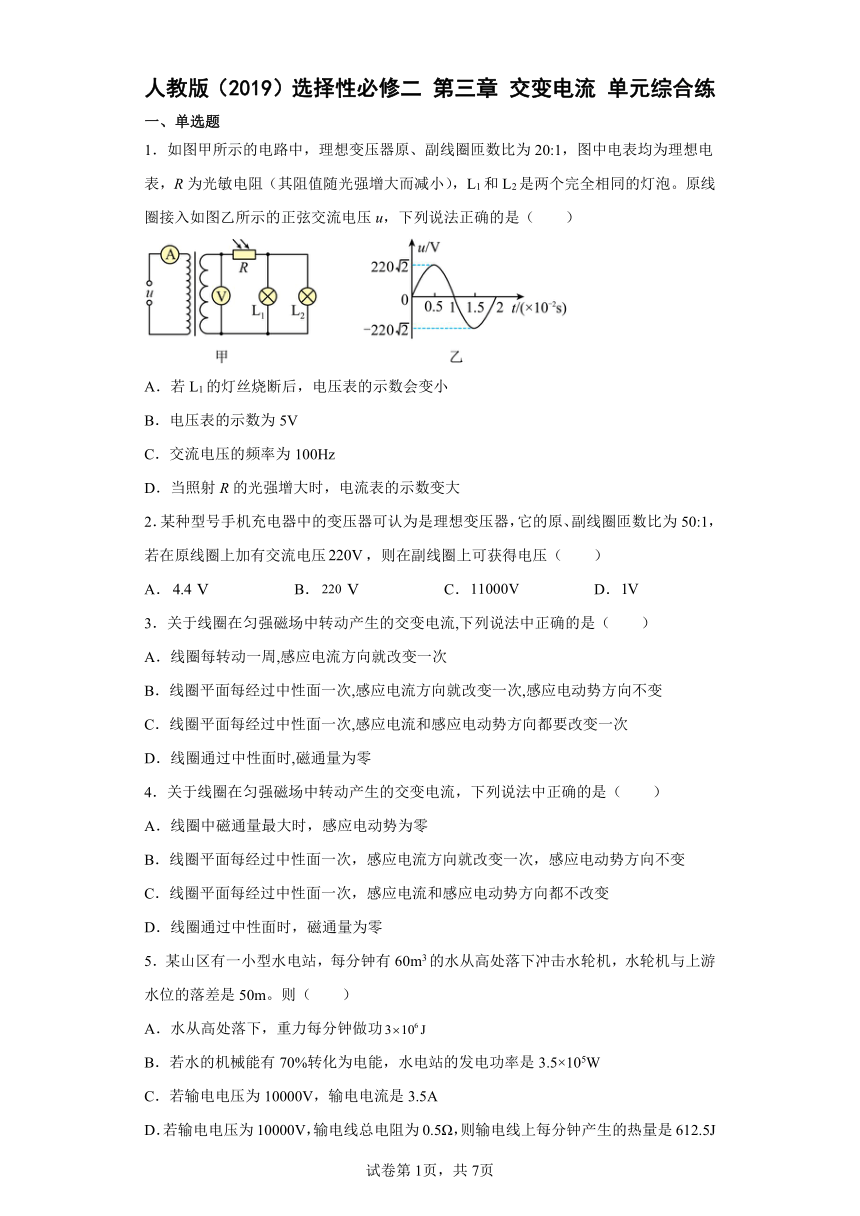

人教版（2019）选择性必修二 第三章 交变电流 单元综合练
一、单选题
1．如图甲所示的电路中，理想变压器原、副线圈匝数比为20:1，图中电表均为理想电表，R为光敏电阻（其阻值随光强增大而减小），L1和L2是两个完全相同的灯泡。原线圈接入如图乙所示的正弦交流电压u，下列说法正确的是（ ）
A．若L1的灯丝烧断后，电压表的示数会变小
B．电压表的示数为5V
C．交流电压的频率为100Hz
D．当照射R的光强增大时，电流表的示数变大
2．某种型号手机充电器中的变压器可认为是理想变压器，它的原、副线圈匝数比为50:1，若在原线圈上加有交流电压，则在副线圈上可获得电压（ ）
A． B． C． D．
3．关于线圈在匀强磁场中转动产生的交变电流,下列说法中正确的是（ ）
A．线圈每转动一周,感应电流方向就改变一次
B．线圈平面每经过中性面一次,感应电流方向就改变一次,感应电动势方向不变
C．线圈平面每经过中性面一次,感应电流和感应电动势方向都要改变一次
D．线圈通过中性面时,磁通量为零
4．关于线圈在匀强磁场中转动产生的交变电流，下列说法中正确的是（ ）
A．线圈中磁通量最大时，感应电动势为零
B．线圈平面每经过中性面一次，感应电流方向就改变一次，感应电动势方向不变
C．线圈平面每经过中性面一次，感应电流和感应电动势方向都不改变
D．线圈通过中性面时，磁通量为零
5．某山区有一小型水电站，每分钟有60m3的水从高处落下冲击水轮机，水轮机与上游水位的落差是50m。则（ ）
A．水从高处落下，重力每分钟做功
B．若水的机械能有70%转化为电能，水电站的发电功率是3.5×105W
C．若输电电压为10000V，输电电流是3.5A
D．若输电电压为10000V，输电线总电阻为0.5Ω，则输电线上每分钟产生的热量是612.5J

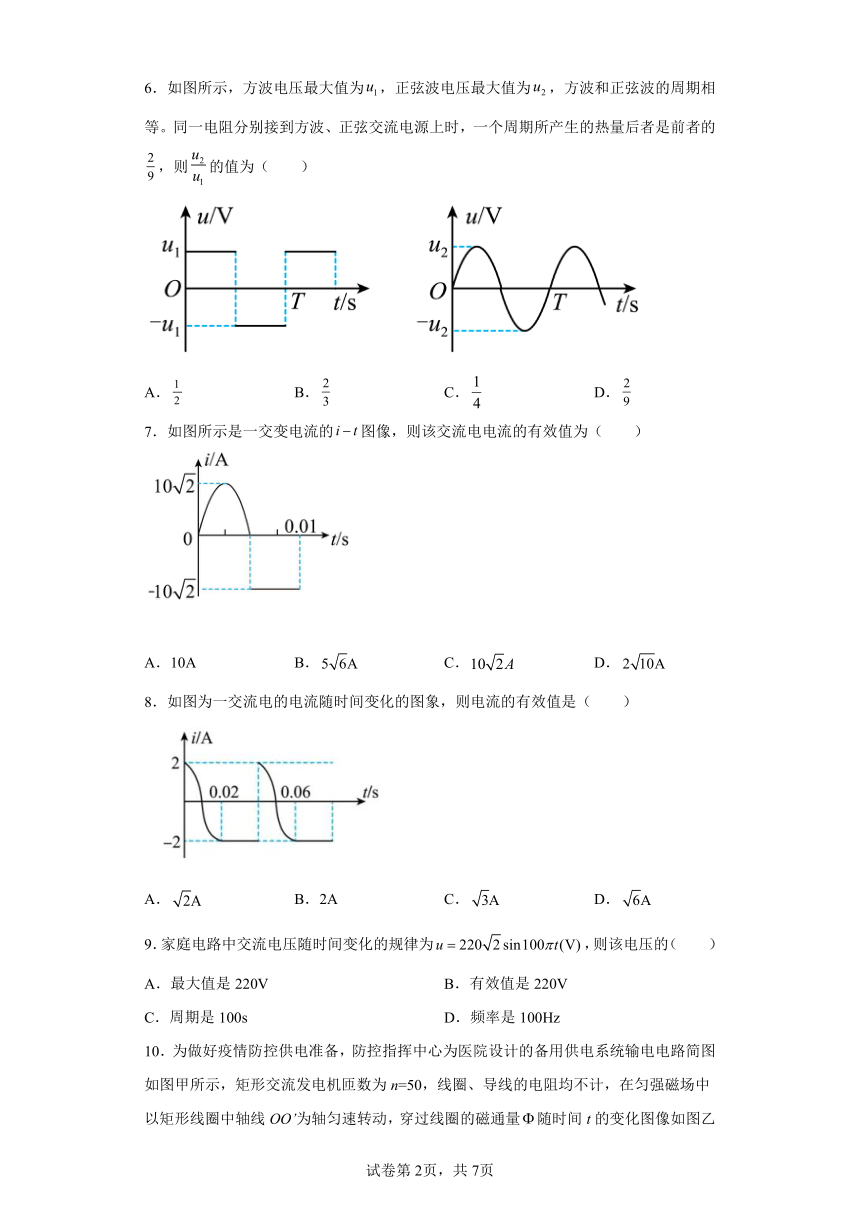

6．如图所示，方波电压最大值为，正弦波电压最大值为，方波和正弦波的周期相等。同一电阻分别接到方波、正弦交流电源上时，一个周期所产生的热量后者是前者的，则的值为（ ）
A． B． C． D．
7．如图所示是一交变电流的图像，则该交流电电流的有效值为（ ）
A．10A B． C． D．
8．如图为一交流电的电流随时间变化的图象，则电流的有效值是（ ）
A． B．2A C． D．
9．家庭电路中交流电压随时间变化的规律为，则该电压的（ ）
A．最大值是220V B．有效值是220V
C．周期是100s D．频率是100Hz
10．为做好疫情防控供电准备，防控指挥中心为医院设计的备用供电系统输电电路简图如图甲所示，矩形交流发电机匝数为n=50，线圈、导线的电阻均不计，在匀强磁场中以矩形线圈中轴线OO’为轴匀速转动，穿过线圈的磁通量随时间t的变化图像如图乙所示，。并与变压器的原线圈相连，变压器的副线圈接入到医院为医疗设备供电，变压器为理想变压器，假设额定电压为220V的医疗设备恰能正常工作。下列说法正确的有（ ）
A．电压表的示数为
B．假如给变压器输入端接入电压的直流电，医疗设备能正常工作
C．变压器的匝数比为5：22
D．从t=0开始计时，变压器的原线圈两端的电压
11．现在市场上的调光台灯、调速风扇是用可控硅电子元件来实现调节的。如图，这是一个经过元件调节后加在电灯上的电压，在正弦交流电的每半个周期中都会截去前面的四分之一、现在加在电灯上的电压是（ ）
A．-Um B． C． D．
12．如图所示，磁感应强度为B的磁场均匀分布，一单匝线框abcd面积为S，在cd边上接有一电容器，现把线框以cd为轴，从上往下看沿顺时针方向以角速度ω旋转180°到虚线位置，在此过程中，下列说法正确的是（ ）
A．电容器两极板间电压随时间变化关系为U=BSωsinωt
B．电容器上极板先带正电，后带负电
C．电流方向始终是由a流向c
D．若把线框匀速平移到虚线处，过程中电容器不带电
13．手摇式发电机是实验室中常用的演示工具，如图甲所示，它可以简化为图乙。一个小型旋转电枢式交流发电机的矩形线圈面积为S，匝数为n，线圈总电阻为r，在磁感应强度为B的匀强磁场中以矩形线圈中轴线为轴以角速度ω匀速转动，产生的交流电通过E、F与外电路连接，外电路电灯电阻为R，电压表为理想交流电压表。在线圈由平行于磁场方向位置转过90°的过程中，下面说法正确的是（ ）
A．电压表的示数为nBSω
B．通过灯泡的电荷量为
C．电灯中产生的焦耳热为
D．流过线圈的电流的平均值为
14．如图所示，理想变压器原、副线圈的匝数比为22:1，b是原线圈的中心抽头，副线圈接理想电压表和理想电流表。在原线圈c、d两端加上的交变电压，则（ ）
A．开关与a连接时，电压表的示数为10V
B．开关与a连接时，滑动变阻器触头P向上移动，电流表示数变小
C．开关与b连接时，滑动变阻器触头P向下移动，电流表示数变小
D．变阻器R不变，当单刀双掷开关由a扳向b时，输入功率不变
15．远距离输电线路简化如图所示，电厂输送电功率不变，变压器均为理想变压器，图中标示了电压和电流，其中输电线总电阻为R，则 （ ）
A．
B．输电线损失的电功率为
C．提高输送电压U2，则输电线电流I2增大
D．电厂输送电功率为U2I2
二、填空题
16．电压与匝数的关系
理想变压器原、副线圈的电压之比等于原、副线圈的______，即 ＝ 。
17．可靠：指______可靠地工作，故障少。
18．变压器线圈中的电流较大，所用的导线应当较粗。升压变压器的原线圈的漆包线比副线圈的漆包线________（填“粗”或“细”）。远距离输电时，采用升压变压器使输送电压升高为原来的n倍，当输送电功率一定时，输电线路上因发热损耗的电功率将减少为原来的_________。
19．图甲为交流发电机示意图，磁场可视为水平方向的匀强磁场，线圈绕垂直于磁场的水平轴OO'沿逆时针方向匀速转动，电阻R=4Ω，线圈电阻r=1Ω。从图示位置开始计时，输出的交变电压随时间变化的图象如图乙所示。则电动势瞬时值的表达式为______V；若只将线圈转动的角速度变为原来2倍时，电动势的最大值为______V，有效值为________V。
三、解答题
20．如图所示，正方形线圈的边长是，共150匝，匀强磁场的磁感应强度为，当线圈以的转速绕中心轴线匀速旋转时，求：
（1）若从线圈处于中性面开始计时，写出线圈中感应电动势的瞬时值表达式；
（2）线图转过时电动势的瞬时值。
21．如图所示，线圈abcd的面积是，共100匝，线圈电阻为，外接电阻，匀强磁场的磁感应强度为，当线圈以的转速匀速转动时，求：
（1）转动中感应电动势的最大值和有效值；
（2）电路中交流电压表和电流表的示数；
（3）线圈由图示位置转过的过程中，交变电动势的平均值。
22．如图所示线圈面积为，共匝，线圈总电阻为，外电阻，线圈处于的匀强磁场中。当线圈绕以角速度匀速转动时，求：
（1）若从线圈处于中性面开始计时，写出电动势的瞬时表达式；
（2）两电表的示数；
（3）线圈转过的过程中，通过电阻的电荷量。
23．假定线圈绕OO′轴沿逆时针方向匀速转动，如图所示，则：
（1）线圈转动一周的过程中，线圈中的电流方向如何变化？
（2）线圈转动过程中，当产生的感应电流有最大值和最小值时线圈分别在什么位置？
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．D
2．A
3．C
4．A
5．B
6．B
7．B
8．C
9．B
10．C
11．D
12．A
13．C
14．B
15．D
16．匝数之比
17．供电线路
18． 粗
19． 25
20．（1）；（2）
21．（1）100V，；（2），；（3）
22．（1）；（2），；（3）C
23．（1）见解析；（2）见解析
答案第1页，共2页
答案第1页，共2页
