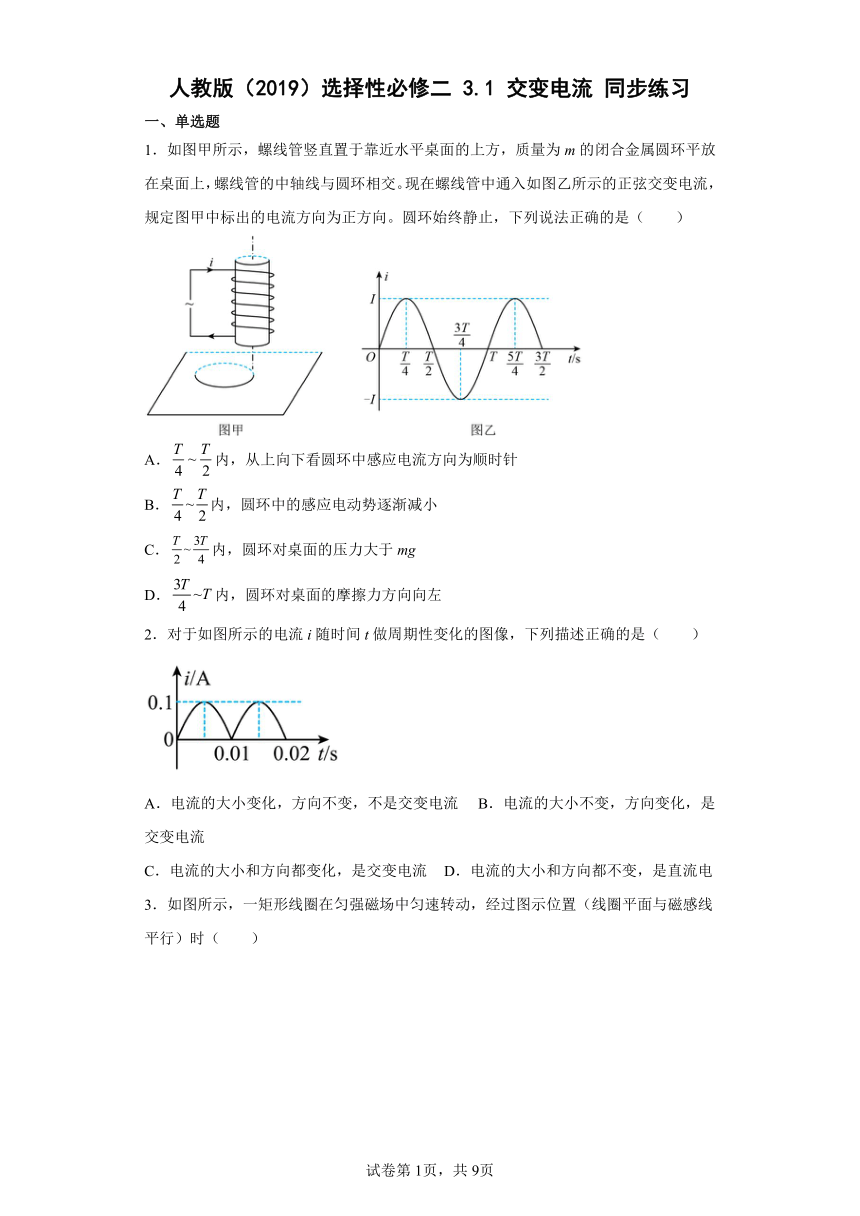

人教版（2019）选择性必修二 3.1 交变电流 同步练习
一、单选题
1．如图甲所示，螺线管竖直置于靠近水平桌面的上方，质量为m的闭合金属圆环平放在桌面上，螺线管的中轴线与圆环相交。现在螺线管中通入如图乙所示的正弦交变电流，规定图甲中标出的电流方向为正方向。圆环始终静止，下列说法正确的是（ ）
A．内，从上向下看圆环中感应电流方向为顺时针
B．内，圆环中的感应电动势逐渐减小
C．内，圆环对桌面的压力大于mg
D．内，圆环对桌面的摩擦力方向向左
2．对于如图所示的电流i随时间t做周期性变化的图像，下列描述正确的是（ ）
A．电流的大小变化，方向不变，不是交变电流 B．电流的大小不变，方向变化，是交变电流
C．电流的大小和方向都变化，是交变电流 D．电流的大小和方向都不变，是直流电

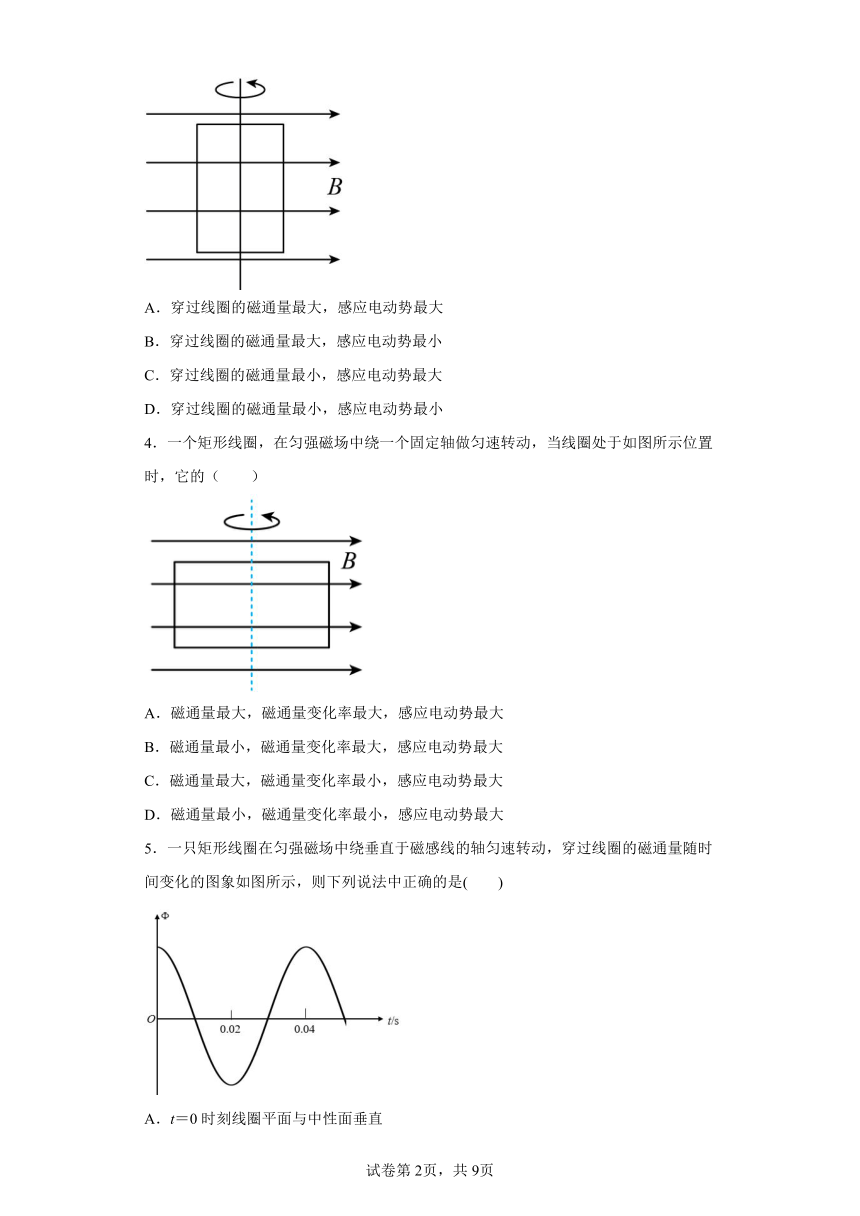

3．如图所示，一矩形线圈在匀强磁场中匀速转动，经过图示位置（线圈平面与磁感线平行）时（ ）
A．穿过线圈的磁通量最大，感应电动势最大
B．穿过线圈的磁通量最大，感应电动势最小
C．穿过线圈的磁通量最小，感应电动势最大
D．穿过线圈的磁通量最小，感应电动势最小
4．一个矩形线圈，在匀强磁场中绕一个固定轴做匀速转动，当线圈处于如图所示位置时，它的（ ）
A．磁通量最大，磁通量变化率最大，感应电动势最大
B．磁通量最小，磁通量变化率最大，感应电动势最大
C．磁通量最大，磁通量变化率最小，感应电动势最大
D．磁通量最小，磁通量变化率最小，感应电动势最大
5．一只矩形线圈在匀强磁场中绕垂直于磁感线的轴匀速转动，穿过线圈的磁通量随时间变化的图象如图所示，则下列说法中正确的是( )
A．t＝0时刻线圈平面与中性面垂直
B．t＝0.01 s时刻Φ的变化率达最大
C．t＝0.02 s时刻感应电动势达到最大
D．t＝0.03 s时刻感应电动势为零

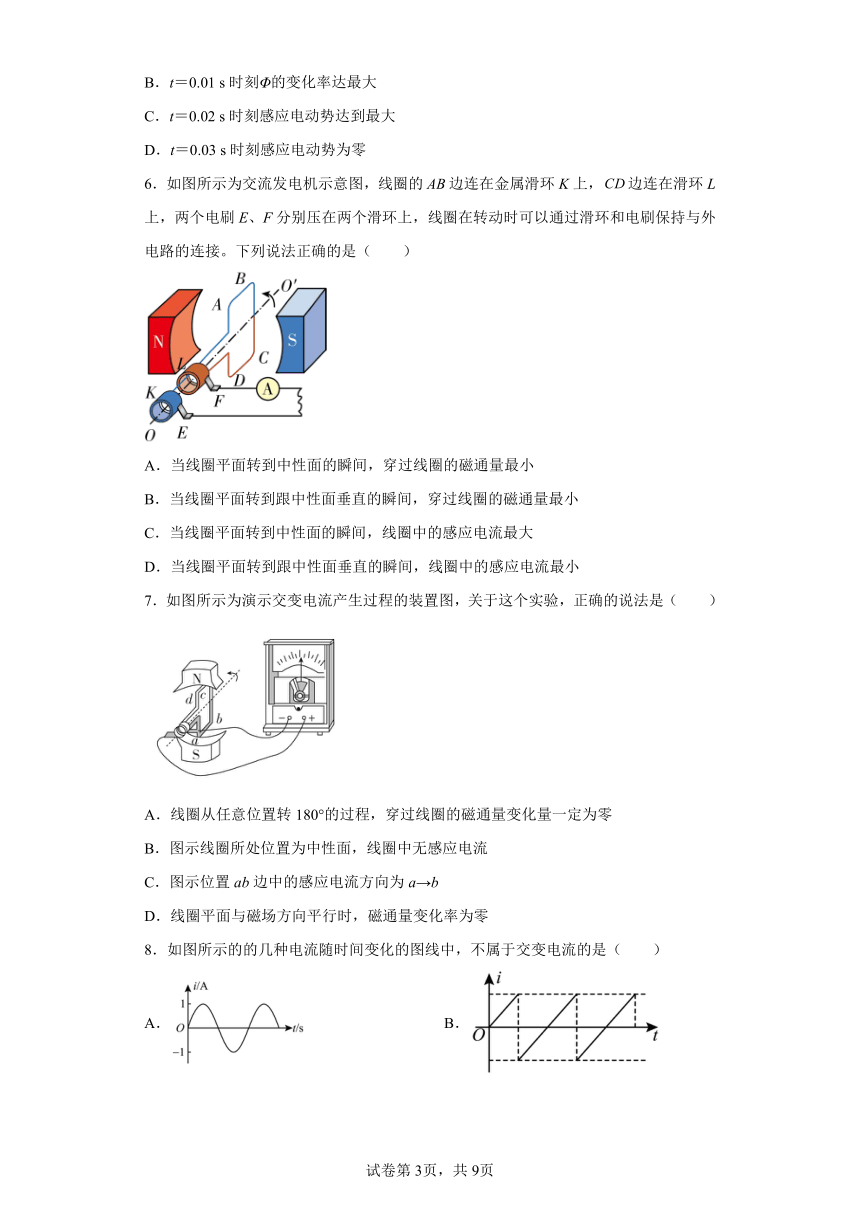

6．如图所示为交流发电机示意图，线圈的边连在金属滑环K上，边连在滑环L上，两个电刷E、F分别压在两个滑环上，线圈在转动时可以通过滑环和电刷保持与外电路的连接。下列说法正确的是（ ）
A．当线圈平面转到中性面的瞬间，穿过线圈的磁通量最小
B．当线圈平面转到跟中性面垂直的瞬间，穿过线圈的磁通量最小
C．当线圈平面转到中性面的瞬间，线圈中的感应电流最大
D．当线圈平面转到跟中性面垂直的瞬间，线圈中的感应电流最小
7．如图所示为演示交变电流产生过程的装置图，关于这个实验，正确的说法是（ ）
A．线圈从任意位置转180°的过程，穿过线圈的磁通量变化量一定为零
B．图示线圈所处位置为中性面，线圈中无感应电流
C．图示位置ab边中的感应电流方向为a→b
D．线圈平面与磁场方向平行时，磁通量变化率为零
8．如图所示的的几种电流随时间变化的图线中，不属于交变电流的是（ ）
A． B．
C． D．

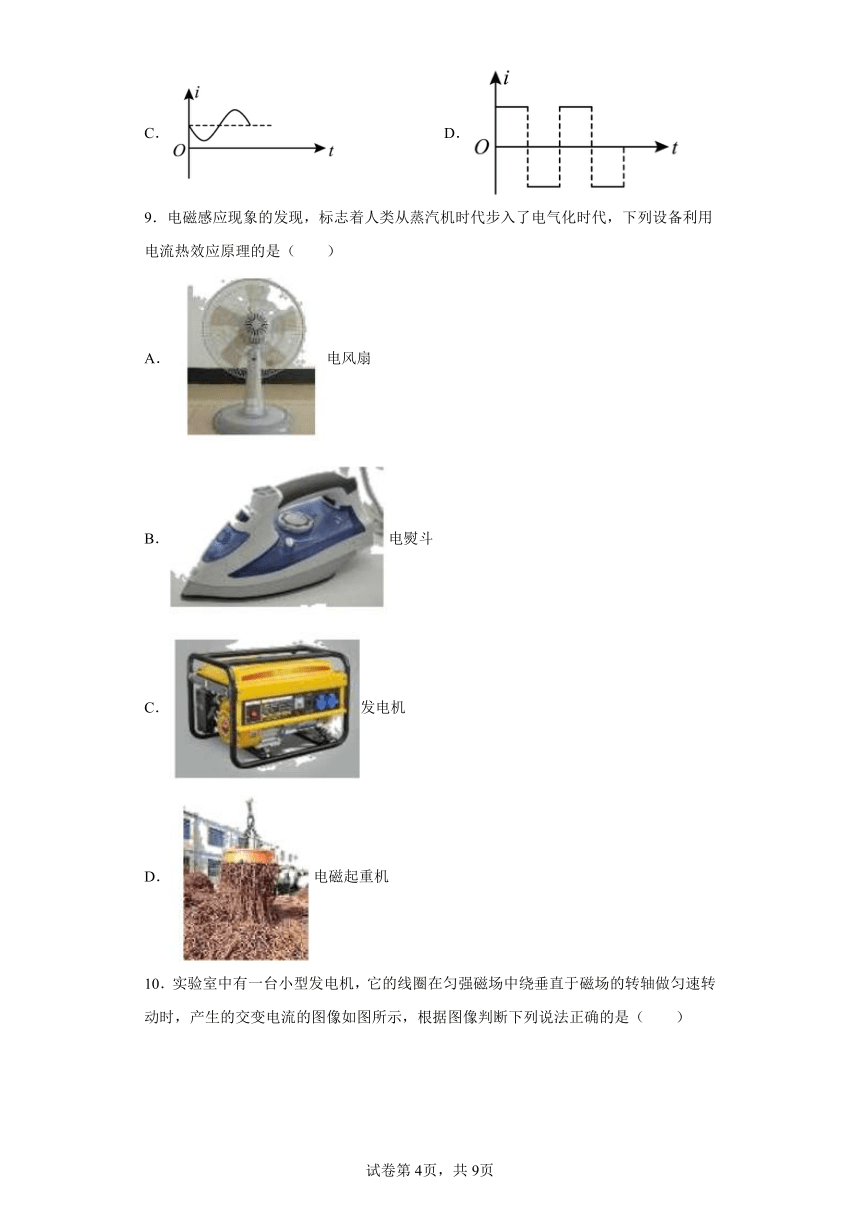

9．电磁感应现象的发现，标志着人类从蒸汽机时代步入了电气化时代，下列设备利用电流热效应原理的是（ ）
A．电风扇
B．电熨斗
C．发电机
D．电磁起重机

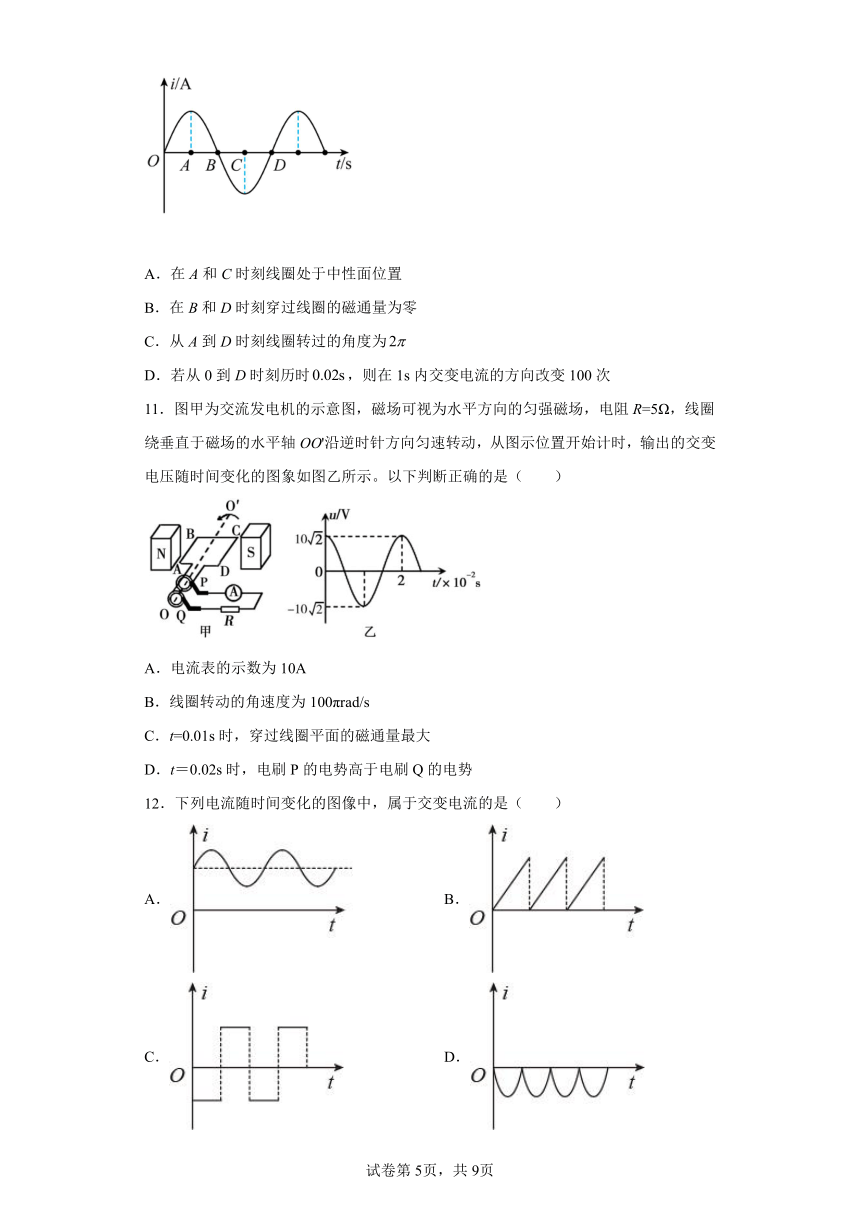

10．实验室中有一台小型发电机，它的线圈在匀强磁场中绕垂直于磁场的转轴做匀速转动时，产生的交变电流的图像如图所示，根据图像判断下列说法正确的是（ ）
A．在A和C时刻线圈处于中性面位置
B．在B和D时刻穿过线圈的磁通量为零
C．从A到D时刻线圈转过的角度为
D．若从0到D时刻历时，则在1s内交变电流的方向改变100次
11．图甲为交流发电机的示意图，磁场可视为水平方向的匀强磁场，电阻R=5Ω，线圈绕垂直于磁场的水平轴OO'沿逆时针方向匀速转动，从图示位置开始计时，输出的交变电压随时间变化的图象如图乙所示。以下判断正确的是（ ）
A．电流表的示数为10A
B．线圈转动的角速度为100πrad/s
C．t=0.01s时，穿过线圈平面的磁通量最大
D．t＝0.02s时，电刷P的电势高于电刷Q的电势
12．下列电流随时间变化的图像中，属于交变电流的是（ ）
A． B．
C． D．
13．大型发电机几乎都是旋转磁极式发电机，如图所示为其原理简图。竖直平面内闭合线圈abcd固定不动，磁铁绕图中的虚线旋转，线圈中就会产生感应电流。若条形磁铁以的角速度匀速转动，且图示时刻N极正在向里转。现以图示时刻为计时起点，则下列推断正确的是（ ）
A．该发电机产生的交变电流频率是10Hz B．时线圈中的电流方向为abcda
C．时线圈中的电流方向发生变化 D．时线圈中的电流最小
14．如图所示，面积均为S的单匝线圈（A、C、D均绕其对称轴，B绕中心轴）在匀强磁场B中以角速度ω匀速转动，能产生正弦式交流电动势的是（ ）
A． B．
C． D．
15．一闭合矩形线圈在匀强磁场中绕垂直磁场的轴匀速转动，产生的感应电流随时间变化的规律如图所示。则（ ）
A．t=0.005s时线圈平面处于中性面位置
B．t=0.02s时穿过线圈的磁通量为零
C．线圈转动的角速度为50πrad/s
D．1s内电流的方向变化100次
二、填空题
16．已知交变电流的瞬时值的表达式是i＝5sin50πt(A)，从t=0到第一次出现最大值的时间是______
17．交变电流：电流，电压随时间做________，这样的电流叫做交变电流。我们把交变电流完成一次周期性变化所需的________，叫做它的周期。交流电在1s内完成的周期性变化的________叫做它的频率。
18．如图甲所示，矩形线框ABCD（C端被B端遮住，D端被A端遮住）以AD边为轴逆时针匀速转动，角速度为。已知AB和CD边长为L1，BC和AD边长为L2，匀强磁场磁感应强度为B，线框只有一匝。从线圈经过中性面（图中虚线位置）时开始计时，并规定此后四分之一周期内电流沿正方向。
（1）转动中___________（哪一条或哪几条）边切割磁感线；
（2）转动中，BC边的速率是___________。
（3）t时刻（图中实线位置），线框平面与中性面的夹角是_________，BC边的速度与磁场夹角是___________。
（4）t时刻，BC边中的电动势eBC=___________，线框中的电动势e=___________。
（5）如果线框共n匝，并用S表示线框的面积（也就是）。则t时刻线框中的电动势e=___________，其最大值是Em=___________。
（6）在乙图中画出e-t图线________。
19．判断下列说法的正误。
（1）如图所示的电流为交流电。_________
（2）只要线圈在磁场中转动，就可以产生交变电流。_________
（3）线圈在通过中性面时磁通量最大，电流也最大。_________
（4）线圈在通过中性面时电流的方向发生改变。_________
三、解答题
20．图甲为一台小型发电机构造示意图，发电机内的矩形线圈在匀强磁场中以恒定的角速度ω绕垂直于磁场方向的固定轴转动，线圈匝数n＝100，内阻r＝5Ω，外电路电阻R＝95 Ω，电路中其余电阻不计．转动过程中穿过每匝线圈的磁通量Φ随时间t按正弦规律变化，如图乙所示，求（1）该小型发电机的电动势最大值；（2）交流电流表的读数；（3）0~7.85×10-3s内通过R的电荷量．（取）
21．图甲是交流发电机的模型示意图．在磁感应强度为B的匀强磁场中，有一矩形线圈abcd可绕线圈平面内垂直于磁感线的轴OO′转动，由线圈引起的导线ae和df分别与两个跟线圈一起绕OO′转动的金属圆环相连接，金属圆环又分别与两个固定的电刷保持滑动接触，这样矩形线圈在转动中就可以保持和外电路电阻R形成闭合电路．图乙是线圈的主视图，导线ab和cd分别用它们的横截面来表示，已知ab长度为L1，bc长度为L2，线圈以恒定角速度ω逆时针转动(只考虑单匝线圈)．
(1)线圈平面处于中性面位置时开始计时，试推导t时刻整个线圈中的感应电动势e1的表达式；
(2)线圈平面处于与中性面成φ0夹角位置时开始计时，如图丙所示，试写出t时刻整个线圈中的感应电动势e2的表达式．
22．如图所示，一半径为r=10cm的圆形线圈共100匝，在磁感应强度的匀强磁场中，绕垂直于磁场方向的中心轴线OO′以n=600r/min的转速匀速转动，当线圈转至中性面位置(图中位置)时开始计时。
(1)写出线圈内所产生的交变电动势的瞬时值表达式；
(2)求线圈从图示位置开始在s时的电动势的瞬时值；
(3)求线圈从图示位置开始在s时间内的电动势的平均值。
23．你知道哪些发电方式？请你从电磁感应的角度总结不同发电方式的共同点。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．C
2．A
3．C
4．B
5．B
6．B
7．C
8．C
9．B
10．D
11．B
12．C
13．B
14．A
15．D
16．0.01s
17． 周期性变化 时间 次数
18． BC
19． 错误 错误 错误 正确
20．（1） （2） (3)
21．（1） （2）
22．(1)e=100sin20πt(V)；(2)86.6V；(3)V
23．发电方式有火力发电、风力发电、水力发电、太阳能发电、核能发电、潮汐能发电等；
火力发电、风力发电、水利发电、核能发电、潮汐能发电等发电方式的共同点是：先利用其它形式的能转化为机械能，再利用机械能转化为电能，都利用电磁感应现象来发电。
答案第1页，共2页
答案第1页，共2页
