人教版（2019）选择性必修二 2.3 涡流、电磁阻尼和电磁驱动 同步练习
一、单选题

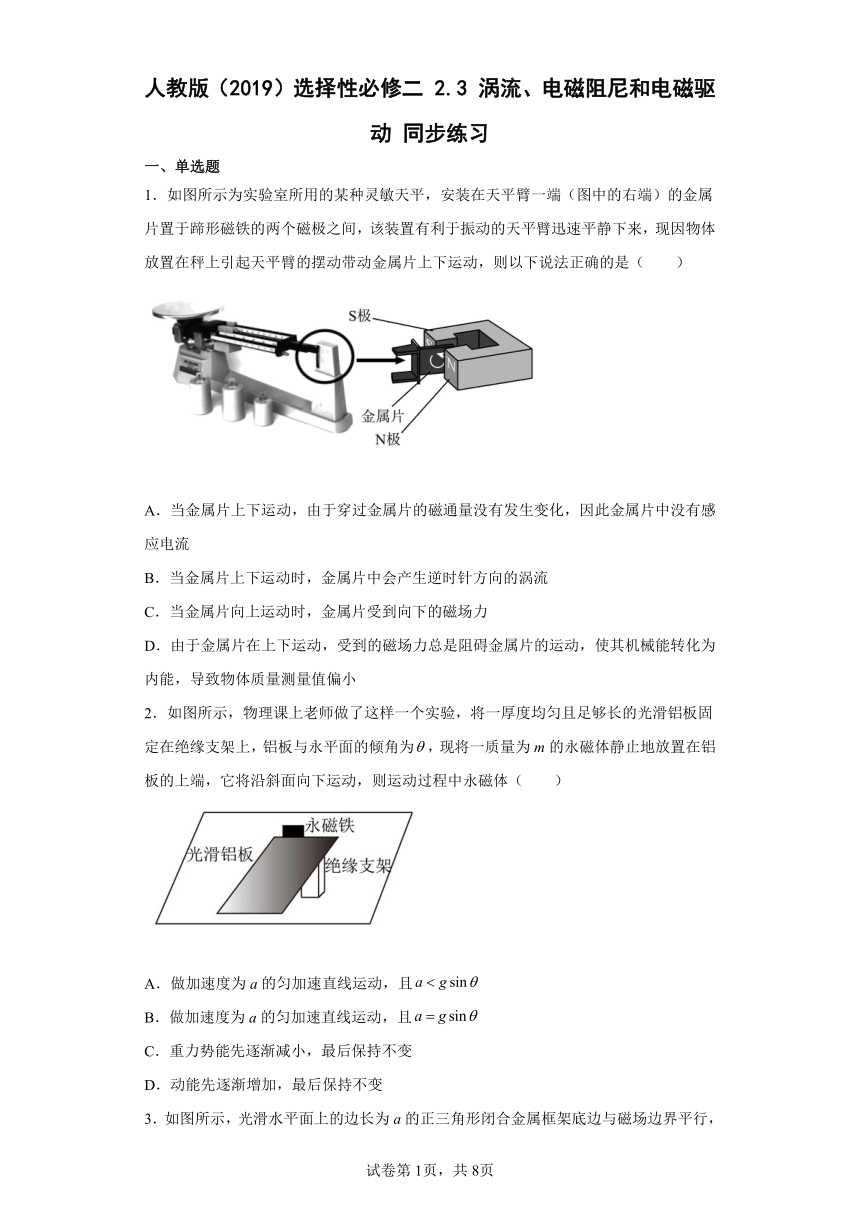

1．如图所示为实验室所用的某种灵敏天平，安装在天平臂一端（图中的右端）的金属片置于蹄形磁铁的两个磁极之间，该装置有利于振动的天平臂迅速平静下来，现因物体放置在秤上引起天平臂的摆动带动金属片上下运动，则以下说法正确的是（ ）
A．当金属片上下运动，由于穿过金属片的磁通量没有发生变化，因此金属片中没有感应电流
B．当金属片上下运动时，金属片中会产生逆时针方向的涡流
C．当金属片向上运动时，金属片受到向下的磁场力
D．由于金属片在上下运动，受到的磁场力总是阻碍金属片的运动，使其机械能转化为内能，导致物体质量测量值偏小
2．如图所示，物理课上老师做了这样一个实验，将一厚度均匀且足够长的光滑铝板固定在绝缘支架上，铝板与永平面的倾角为，现将一质量为m的永磁体静止地放置在铝板的上端，它将沿斜面向下运动，则运动过程中永磁体（ ）
A．做加速度为a的匀加速直线运动，且
B．做加速度为a的匀加速直线运动，且
C．重力势能先逐渐减小，最后保持不变
D．动能先逐渐增加，最后保持不变

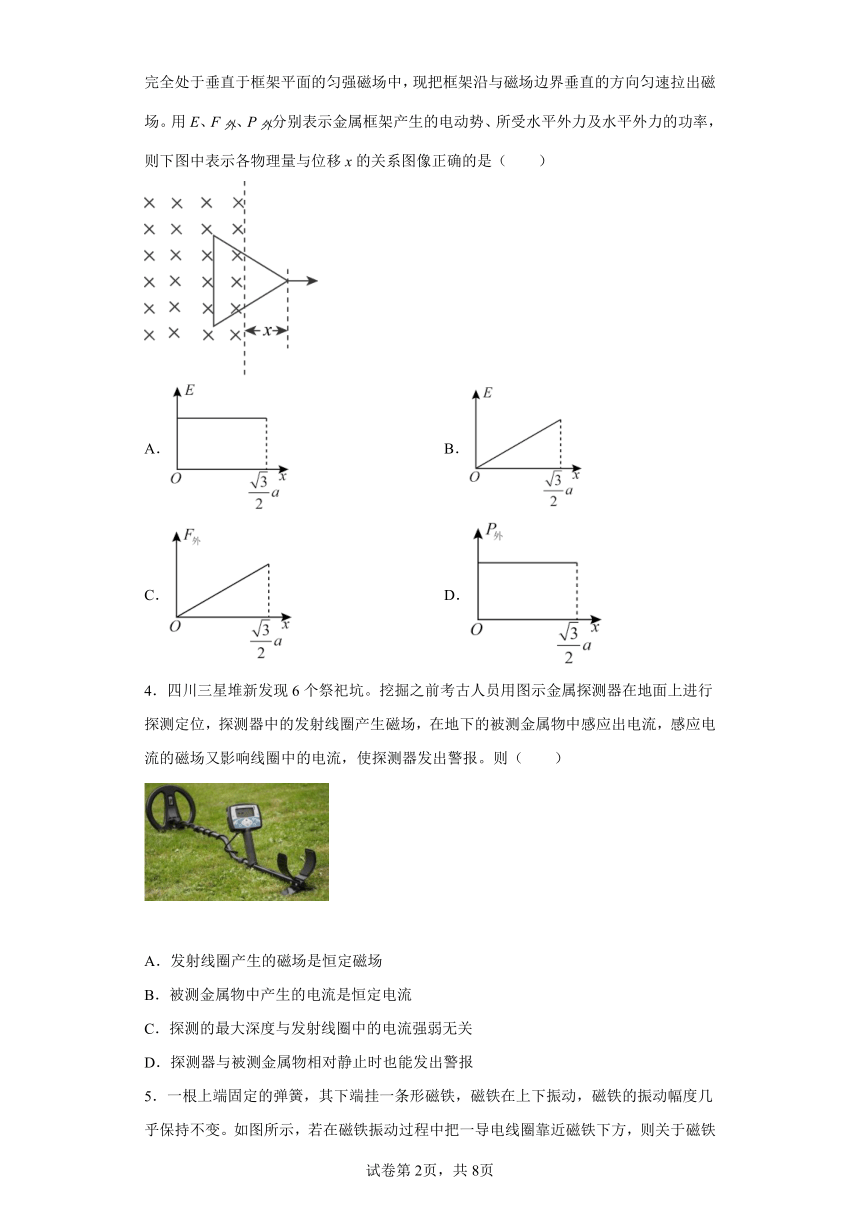

3．如图所示，光滑水平面上的边长为a的正三角形闭合金属框架底边与磁场边界平行，完全处于垂直于框架平面的匀强磁场中，现把框架沿与磁场边界垂直的方向匀速拉出磁场。用E、F外、P外分别表示金属框架产生的电动势、所受水平外力及水平外力的功率，则下图中表示各物理量与位移x的关系图像正确的是（ ）
A． B．
C． D．
4．四川三星堆新发现6个祭祀坑。挖掘之前考古人员用图示金属探测器在地面上进行探测定位，探测器中的发射线圈产生磁场，在地下的被测金属物中感应出电流，感应电流的磁场又影响线圈中的电流，使探测器发出警报。则（ ）
A．发射线圈产生的磁场是恒定磁场
B．被测金属物中产生的电流是恒定电流
C．探测的最大深度与发射线圈中的电流强弱无关
D．探测器与被测金属物相对静止时也能发出警报

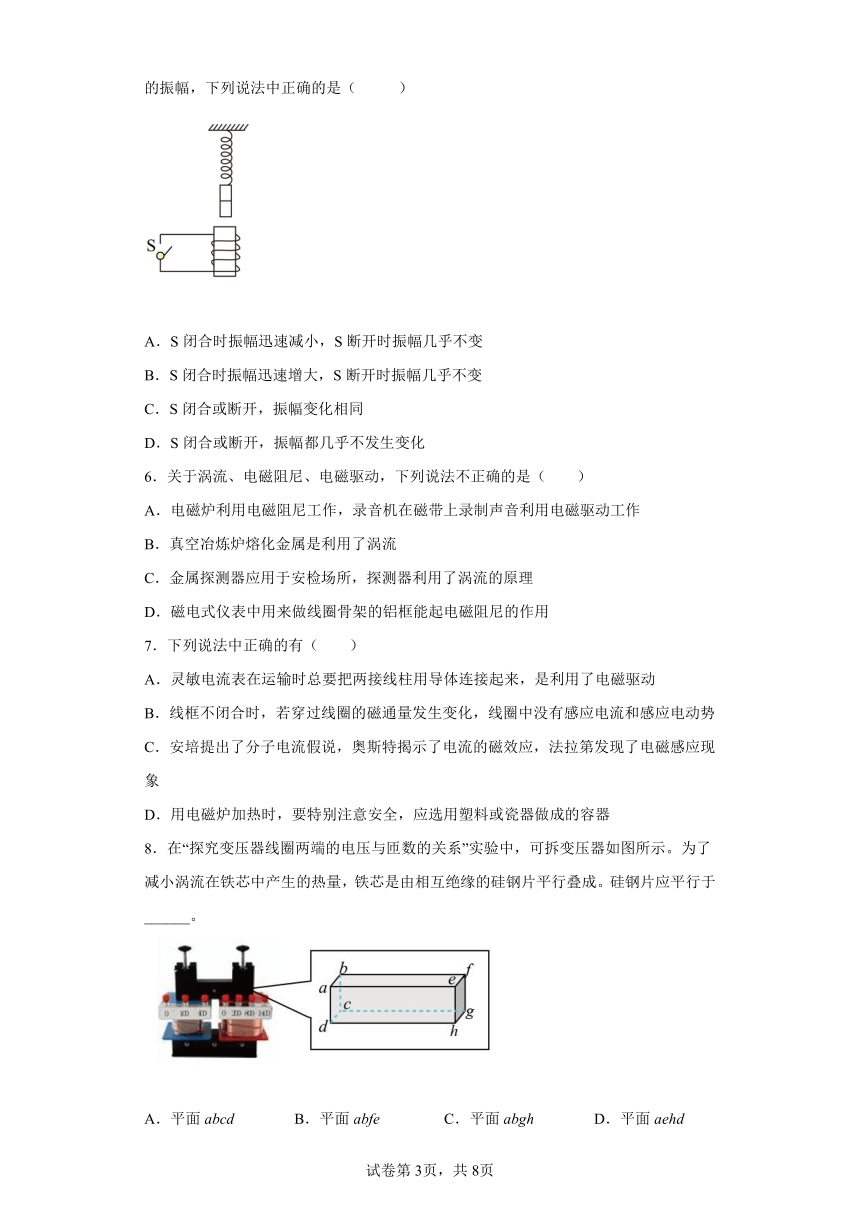

5．一根上端固定的弹簧，其下端挂一条形磁铁，磁铁在上下振动，磁铁的振动幅度几乎保持不变。如图所示，若在磁铁振动过程中把一导电线圈靠近磁铁下方，则关于磁铁的振幅，下列说法中正确的是（ ）
A．S闭合时振幅迅速减小，S断开时振幅几乎不变
B．S闭合时振幅迅速增大，S断开时振幅几乎不变
C．S闭合或断开，振幅变化相同
D．S闭合或断开，振幅都几乎不发生变化
6．关于涡流、电磁阻尼、电磁驱动，下列说法不正确的是（ ）
A．电磁炉利用电磁阻尼工作，录音机在磁带上录制声音利用电磁驱动工作
B．真空冶炼炉熔化金属是利用了涡流
C．金属探测器应用于安检场所，探测器利用了涡流的原理
D．磁电式仪表中用来做线圈骨架的铝框能起电磁阻尼的作用
7．下列说法中正确的有（ ）
A．灵敏电流表在运输时总要把两接线柱用导体连接起来，是利用了电磁驱动
B．线框不闭合时，若穿过线圈的磁通量发生变化，线圈中没有感应电流和感应电动势
C．安培提出了分子电流假说，奥斯特揭示了电流的磁效应，法拉第发现了电磁感应现象
D．用电磁炉加热时，要特别注意安全，应选用塑料或瓷器做成的容器
8．在“探究变压器线圈两端的电压与匝数的关系”实验中，可拆变压器如图所示。为了减小涡流在铁芯中产生的热量，铁芯是由相互绝缘的硅钢片平行叠成。硅钢片应平行于______。
A．平面abcd B．平面abfe C．平面abgh D．平面aehd

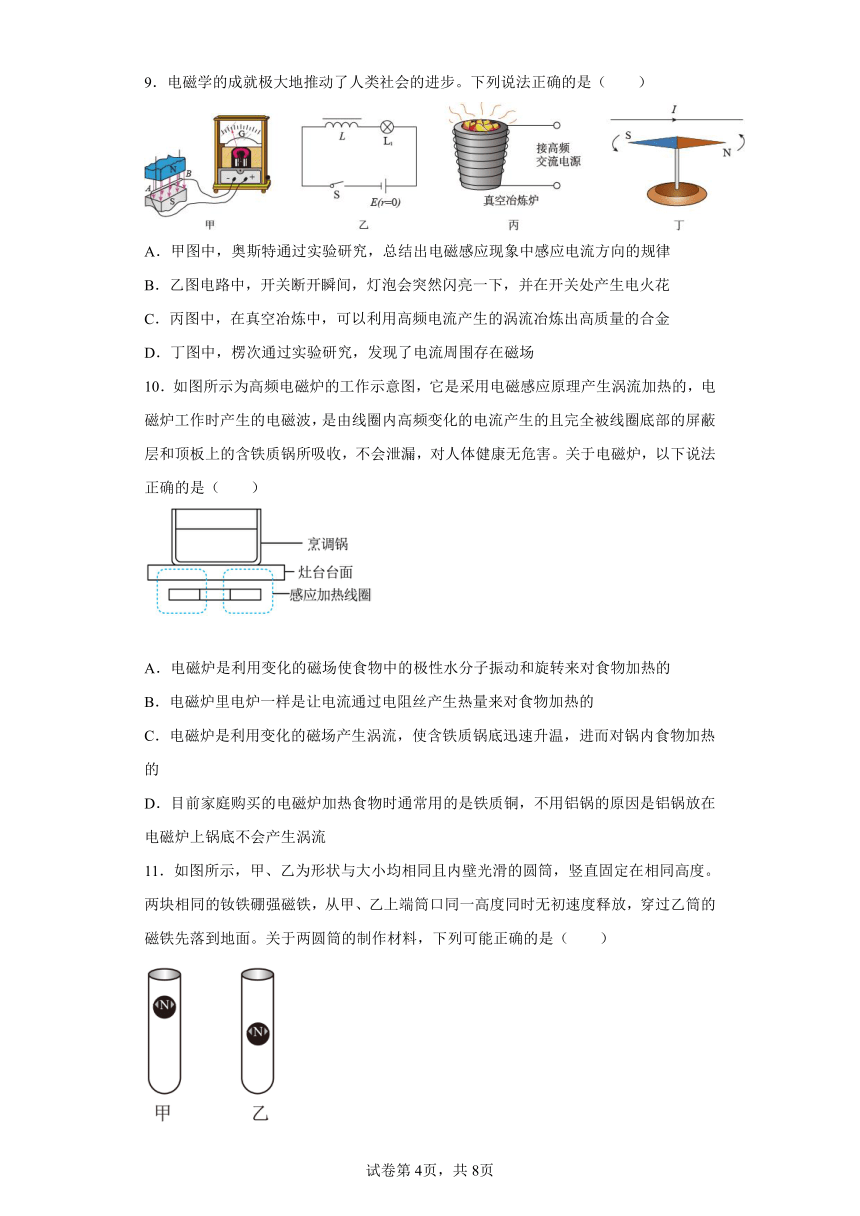

9．电磁学的成就极大地推动了人类社会的进步。下列说法正确的是（ ）
A．甲图中，奥斯特通过实验研究，总结出电磁感应现象中感应电流方向的规律
B．乙图电路中，开关断开瞬间，灯泡会突然闪亮一下，并在开关处产生电火花
C．丙图中，在真空冶炼中，可以利用高频电流产生的涡流冶炼出高质量的合金
D．丁图中，楞次通过实验研究，发现了电流周围存在磁场
10．如图所示为高频电磁炉的工作示意图，它是采用电磁感应原理产生涡流加热的，电磁炉工作时产生的电磁波，是由线圈内高频变化的电流产生的且完全被线圈底部的屏蔽层和顶板上的含铁质锅所吸收，不会泄漏，对人体健康无危害。关于电磁炉，以下说法正确的是（ ）
A．电磁炉是利用变化的磁场使食物中的极性水分子振动和旋转来对食物加热的
B．电磁炉里电炉一样是让电流通过电阻丝产生热量来对食物加热的
C．电磁炉是利用变化的磁场产生涡流，使含铁质锅底迅速升温，进而对锅内食物加热的
D．目前家庭购买的电磁炉加热食物时通常用的是铁质铜，不用铝锅的原因是铝锅放在电磁炉上锅底不会产生涡流
11．如图所示，甲、乙为形状与大小均相同且内壁光滑的圆筒，竖直固定在相同高度。两块相同的钕铁硼强磁铁，从甲、乙上端筒口同一高度同时无初速度释放，穿过乙筒的磁铁先落到地面。关于两圆筒的制作材料，下列可能正确的是（ ）
A．甲—塑料，乙—铝 B．甲—铜，乙—胶木
C．甲—玻璃，乙—塑料 D．甲—毛竹，乙—木头
12．将一段铜制裸导线弯折成如图甲所示形状的线框，将它置于一节干电池的正极上（线框上端的弯折位置与正极良好接触），一块圆柱形强磁铁N极向上吸附于电池的负极，使导线框下面的两端P、Q套在磁铁上并与磁铁表面保持良好接触，放手后线框就会发生转动，从而制成了一个“简易电动机”，如图乙所示。关于该电动机，下列说法正确的是（ ）
A．俯视，线框将逆时针转动
B．若将裸导线改成漆包线，对漆包线不做任何处理也能成功转动
C．若线圈电阻不受发热影响，则线圈从静止开始转动的过程中，线框中电流保持不变
D．电池的输出功率一定大于线圈转动时的机械功率
二、填空题
13．如图所示，在点O正下方有一个理想边界的磁场，铜环在A点由静止释放向右摆至最高点B，不考虑空气阻力，则A点___________B点（填高于、低于、同一水平线）
14．当导体在______中运动时，感应电流会使导体受到安培力，安培力的方向总是______导体的运动，这种现象称为电磁阻尼。
15．若磁场相对于导体转动，在导体中会产生感应电流，感应电流使导体受到______的作用，______使导体运动起来，这种作用常常称为电磁驱动。
16．我们用作煮食的炉子有各种各样的款式，它们的工作原理各不相同。有以天然气、液化石油气等作燃料的，例如天然气炉；还有以直接用电热方式加热的，例如电饭锅，下面介绍的是以电磁感应原理生热的电磁炉。
如图所示是描述电磁炉工作原理的示意图，炉子的内部有一个金属线圈，当电流通过线圈时，会产生磁场，这个磁场的大小和方向是不断变化的，这个变化的磁场又会引起放在电磁炉上面的铁质（或钢质）锅底内产生感应电流，由于锅底有电阻，所以感应电流又会在锅底产生热效应，这些热能便起到加热物体的作用从而煮食。
电磁炉的特点是：电磁炉的效率比一般的炉子都高，热效率高达90%，炉面无明火，无烟无废气，电磁火力强劲，安全可靠。
因为电磁炉是以电磁感应产生电流，利用电流的热效应产生热量，所以不是所有的锅或器具都适用。对于锅的选择，方法很简单，只要锅底能被磁铁吸住的就能用。适合放在电磁炉上烹饪的器具有不锈钢锅、不锈钢壶、平底铁锅；不适用的有陶瓷锅、圆底铁锅、耐热玻璃锅、铝锅、铜锅等。
（1）在电磁炉加热食物的过程中涉及的物理原理有（回答三个即可）：
①______________；
②______________；
③______________。
（2）电磁炉的锅不能用陶瓷锅、耐热玻璃锅的原因是__________；电磁炉所用的锅不能用铝锅、铜锅的原因是___________。
（3）在锅和电磁炉中间放一纸板，则电磁炉还能起到加热作用吗( )？为什么( )？
17．手机是利用_______传送信号的；电磁炉是利用________加热的；医院里常用的CT检查是利用_________来成像的．
三、解答题
18．涡流产生的热会使变压器的铁芯温度升高，降低工作效率。为此，变压器中常用电阻率较大的硅钢作为铁芯材料，如图所示，并把整块金属的铁芯替换成由许多互相绝缘的薄硅钢片叠成的铁芯。请结合相关知识说明上述改进措施的原理。
19．利用高频交变电流焊接自行车零件的原理如图所示。图中M是高频交流线圈，N是自行车零件，a是待焊接口。当线M中通入高频电流时，把a的两端相接触，接口便会被自动焊接起来。这是为什么？
20．如图甲，两根足够长的平行光滑金属导轨固定在水平面内，导轨间距为1.0m，左端连接阻值R=4.0Ω的电阻；匀强磁场磁感应强度B=0.5T、方向垂直导轨所在平面向下；质量m=0.2kg、长度l=1.0m、电阻r=1.0Ω的金属杆置于导轨上，向右运动并与导轨始终保持垂直且接触良好． t=0时对杆施加一平行于导轨方向的外力F，杆运动的v-t图象如图乙所示．其余电阻不计．求：
（1）从t=0开始，金属杆运动距离为5m时电阻R两端的电压；
（2）在0~3.0s内，外力F大小随时间t变化的关系式．
21．有一个铜盘，轻轻拨动它，能长时间地绕轴自由转动。如果在转动时把蹄形磁铁的两极放在铜盘的边缘，但并不与铜盘接触，铜盘就能在较短的时间内停止。分析这个现象产生的原因。
22．弹簧上端固定，下端悬挂一个磁体．将磁体托起到某一高度后放开，磁体能上下振动较长时间才停下来．如果在磁体下端放一个固定的闭合线圈，使磁体上下振动时穿过它（如图所示），磁体就会很快停下来，解释这个现象。
试卷第1页，共3页
试卷第2页，共2页
参考答案：
1．C
2．D
3．B
4．D
5．A
6．A
7．C
8．D
9．C
10．C
11．B
12．D
13．高于
14． 磁场 阻碍
15． 安培力 安培力
16． 电流的磁效应（或电生磁） 电磁感应现象（或磁生电） 电流的热效应（或焦耳定律） 不能产生电磁感应现象 电阻率小，电热少，效率低 能起到加热作用 由于线圈产生的磁场能穿透纸板到达锅底，在锅底产生感应电流
17． 电磁波； 涡流； X射线
18．见解析
19．线圈中通以高频交变电流时，待焊接的金属工件中就产生感应电流，由于焊缝口的接触电阻很大，放出的焦耳热很多，致使温度升的很高，将金属熔化，焊接在一起；
20．（1）1.6V（2）F=0.1+0.1t
21．铜盘转动时如果加上磁场，则在铜盘中产生涡流，磁场对这个涡流的作用力阻碍它们的转动铜盘能在较短的时间内停止转动。
22．见解析
答案第1页，共2页
答案第1页，共2页
