人教版九年级全一册15.2电流和电路 同步练习（word版有答案）

人教版九年级全一册 15.2 电流和电路 同步练习
一、单选题

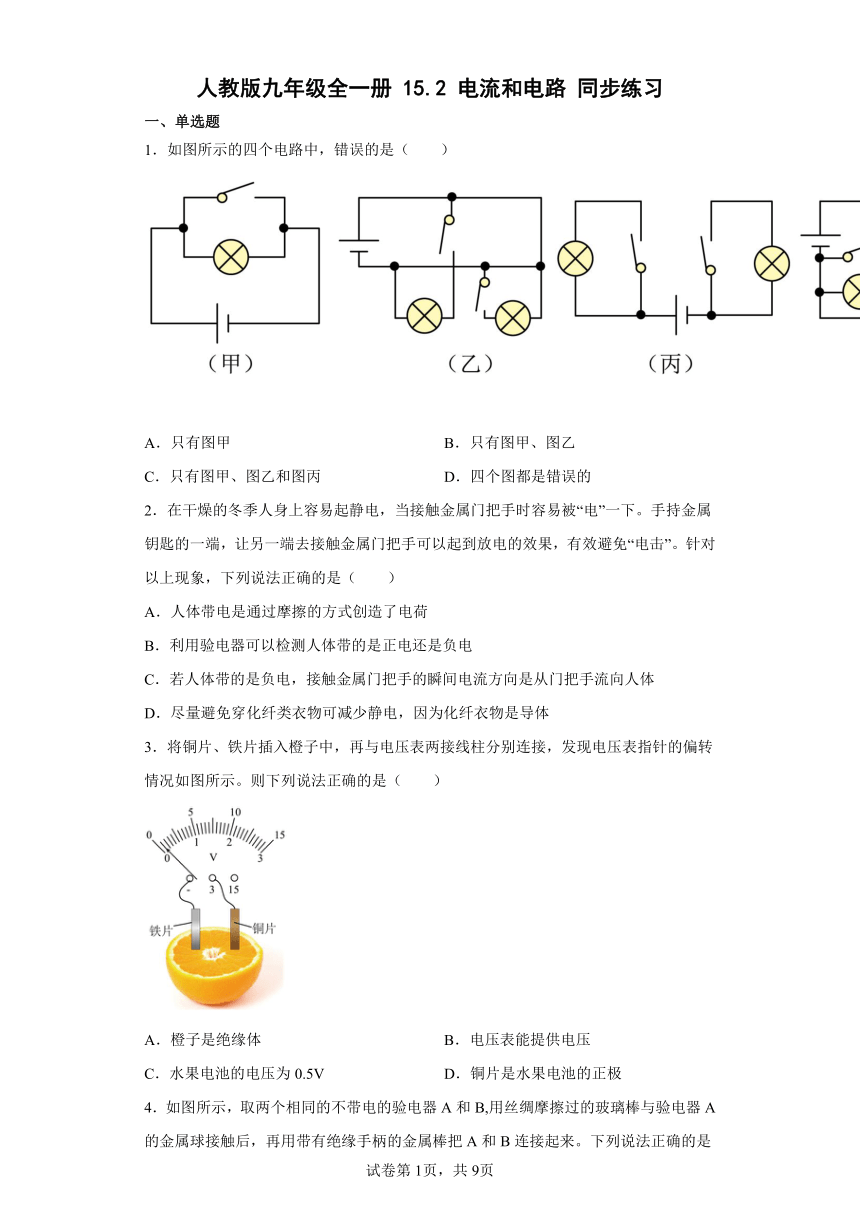

1．如图所示的四个电路中，错误的是（　　）
A．只有图甲 B．只有图甲、图乙
C．只有图甲、图乙和图丙 D．四个图都是错误的
2．在干燥的冬季人身上容易起静电，当接触金属门把手时容易被“电”一下。手持金属钥匙的一端，让另一端去接触金属门把手可以起到放电的效果，有效避免“电击”。针对以上现象，下列说法正确的是（　　）
A．人体带电是通过摩擦的方式创造了电荷
B．利用验电器可以检测人体带的是正电还是负电
C．若人体带的是负电，接触金属门把手的瞬间电流方向是从门把手流向人体
D．尽量避免穿化纤类衣物可减少静电，因为化纤衣物是导体
3．将铜片、铁片插入橙子中，再与电压表两接线柱分别连接，发现电压表指针的偏转情况如图所示。则下列说法正确的是（　　）
A．橙子是绝缘体 B．电压表能提供电压
C．水果电池的电压为0.5V D．铜片是水果电池的正极

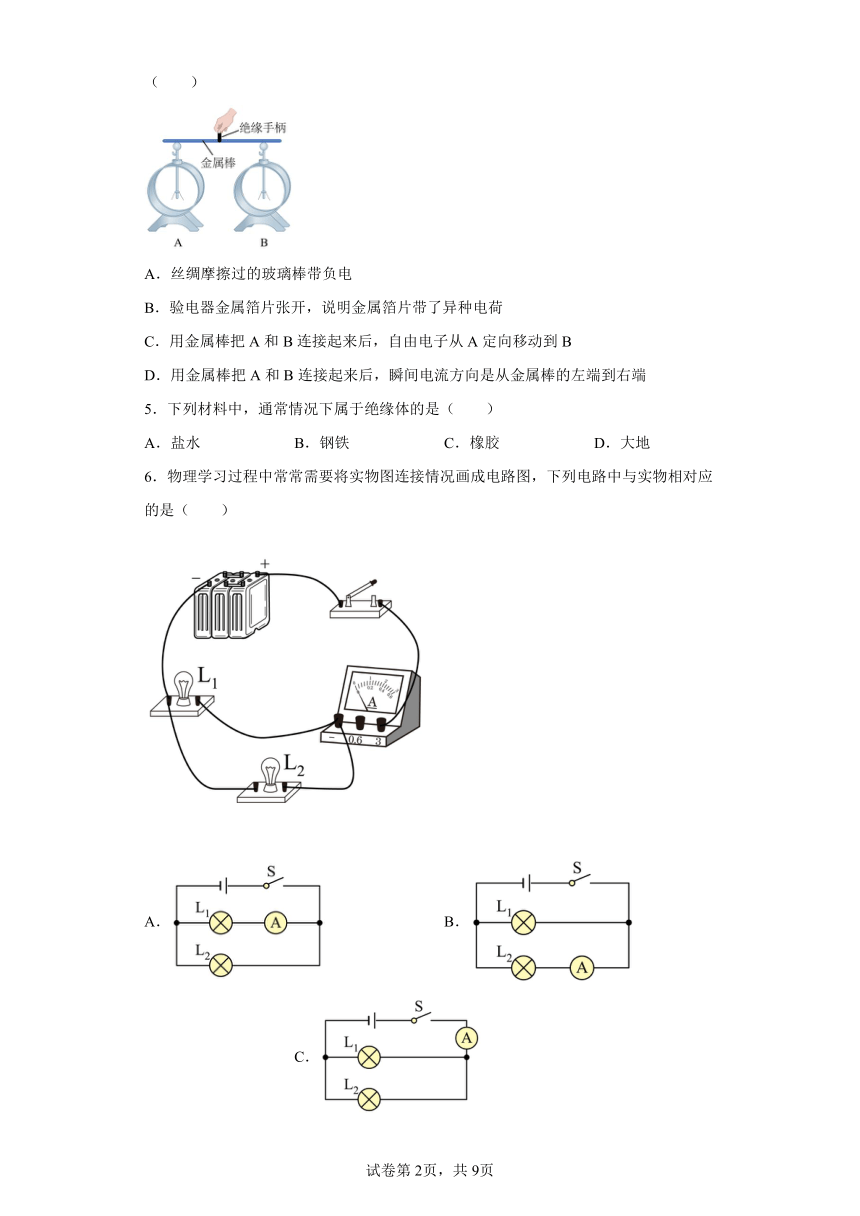

4．如图所示，取两个相同的不带电的验电器A和B,用丝绸摩擦过的玻璃棒与验电器A的金属球接触后，再用带有绝缘手柄的金属棒把A和B连接起来。下列说法正确的是（　　）
A．丝绸摩擦过的玻璃棒带负电
B．验电器金属箔片张开，说明金属箔片带了异种电荷
C．用金属棒把A和B连接起来后，自由电子从A定向移动到B
D．用金属棒把A和B连接起来后，瞬间电流方向是从金属棒的左端到右端
5．下列材料中，通常情况下属于绝缘体的是（　　）
A．盐水 B．钢铁 C．橡胶 D．大地
6．物理学习过程中常常需要将实物图连接情况画成电路图，下列电路中与实物相对应的是（　　）
A． B． C． D．

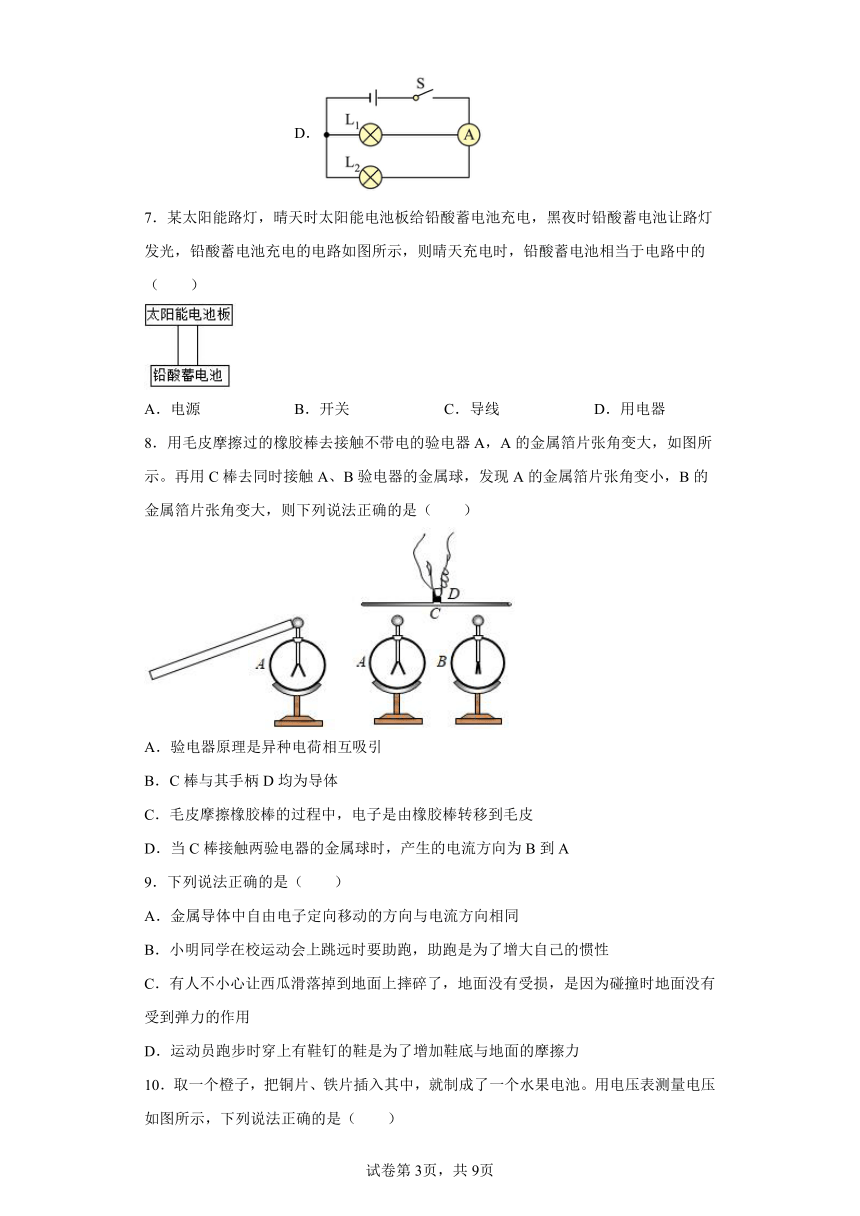

7．某太阳能路灯，晴天时太阳能电池板给铅酸蓄电池充电，黑夜时铅酸蓄电池让路灯发光，铅酸蓄电池充电的电路如图所示，则晴天充电时，铅酸蓄电池相当于电路中的（　　）
A．电源 B．开关 C．导线 D．用电器
8．用毛皮摩擦过的橡胶棒去接触不带电的验电器A，A的金属箔片张角变大，如图所示。再用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大，则下列说法正确的是（　　）
A．验电器原理是异种电荷相互吸引
B．C棒与其手柄D均为导体
C．毛皮摩擦橡胶棒的过程中，电子是由橡胶棒转移到毛皮
D．当C棒接触两验电器的金属球时，产生的电流方向为B到A
9．下列说法正确的是（　　）
A．金属导体中自由电子定向移动的方向与电流方向相同
B．小明同学在校运动会上跳远时要助跑，助跑是为了增大自己的惯性
C．有人不小心让西瓜滑落掉到地面上摔碎了，地面没有受损，是因为碰撞时地面没有受到弹力的作用
D．运动员跑步时穿上有鞋钉的鞋是为了增加鞋底与地面的摩擦力

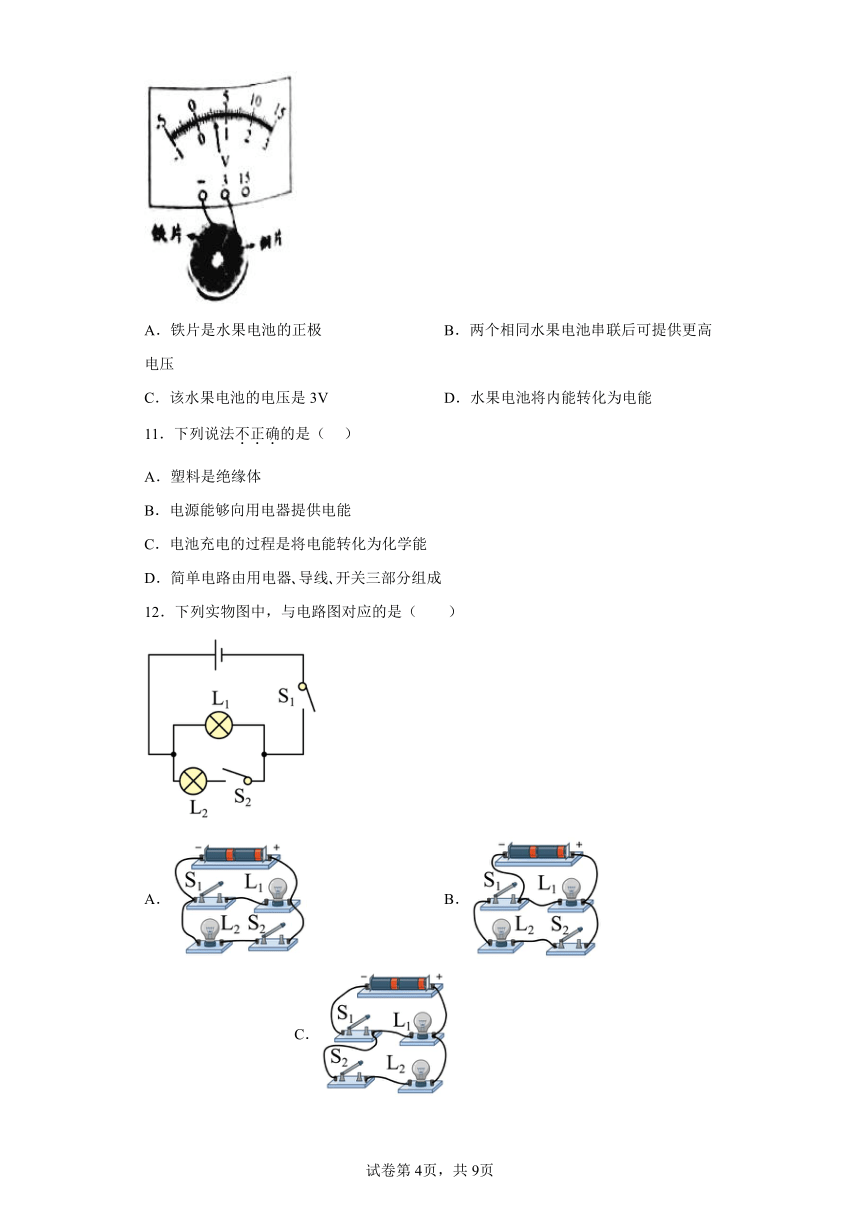

10．取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池。用电压表测量电压如图所示，下列说法正确的是（　　）
A．铁片是水果电池的正极 B．两个相同水果电池串联后可提供更高电压
C．该水果电池的电压是3V D．水果电池将内能转化为电能
11．下列说法不正确的是（ ）
A．塑料是绝缘体
B．电源能够向用电器提供电能
C．电池充电的过程是将电能转化为化学能
D．简单电路由用电器 导线 开关三部分组成
12．下列实物图中，与电路图对应的是（　　）
A． B． C． D．
二、填空题

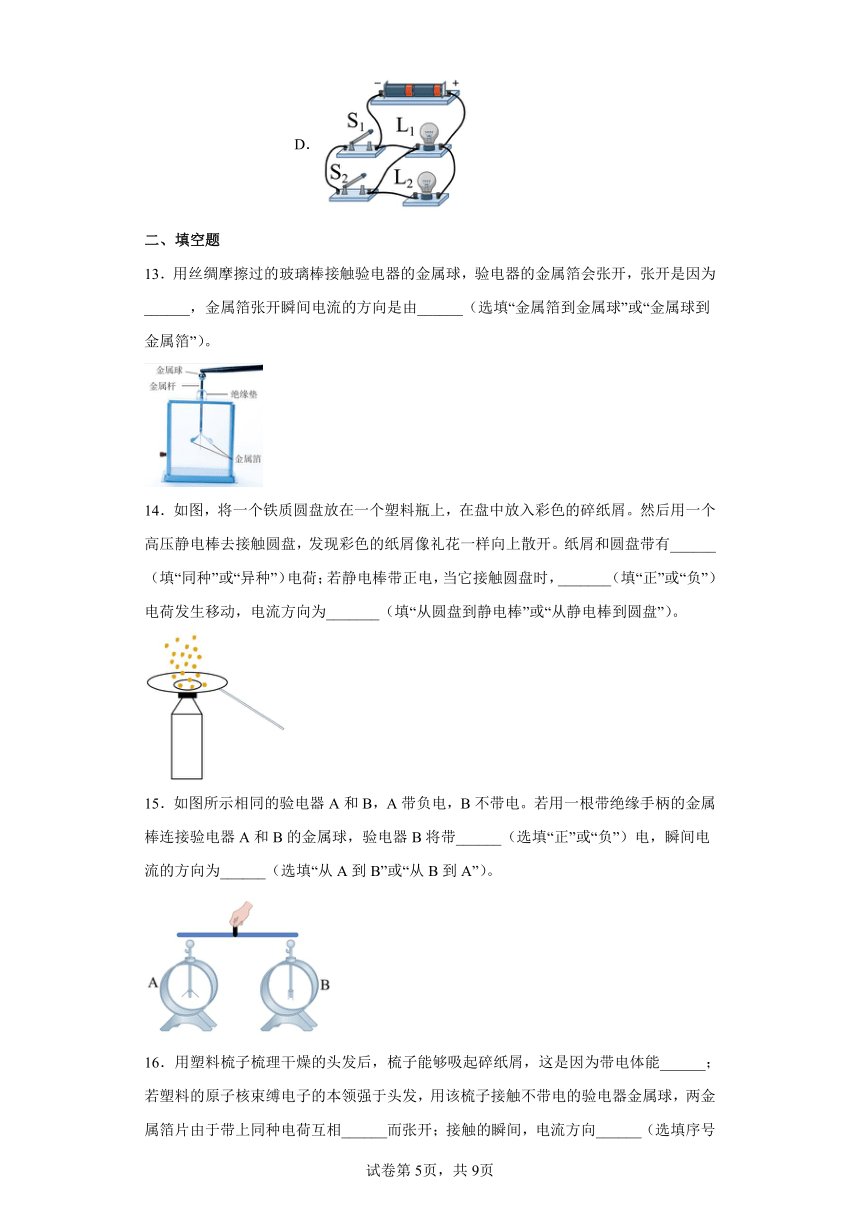

13．用丝绸摩擦过的玻璃棒接触验电器的金属球，验电器的金属箔会张开，张开是因为______，金属箔张开瞬间电流的方向是由______（选填“金属箔到金属球”或“金属球到金属箔”）。
14．如图，将一个铁质圆盘放在一个塑料瓶上，在盘中放入彩色的碎纸屑。然后用一个高压静电棒去接触圆盘，发现彩色的纸屑像礼花一样向上散开。纸屑和圆盘带有______（填“同种”或“异种”）电荷；若静电棒带正电，当它接触圆盘时，_______（填“正”或“负”）电荷发生移动，电流方向为_______（填“从圆盘到静电棒”或“从静电棒到圆盘”）。
15．如图所示相同的验电器A和B，A带负电，B不带电。若用一根带绝缘手柄的金属棒连接验电器A和B的金属球，验电器B将带______（选填“正”或“负”）电，瞬间电流的方向为______（选填“从A到B”或“从B到A”）。
16．用塑料梳子梳理干燥的头发后，梳子能够吸起碎纸屑，这是因为带电体能______；若塑料的原子核束缚电子的本领强于头发，用该梳子接触不带电的验电器金属球，两金属箔片由于带上同种电荷互相______而张开；接触的瞬间，电流方向______（选填序号即可：①“从梳子到金属球”或②“从金属球到梳子”）。
三、综合题
17．恐怖分子在公共场所安装了定时炸弹，其引擎装置如图所示．当起爆器中有电流通过时就会引起爆炸．请你根据所给的电路图回答下列问题：
（1）起爆器定时开关S是闭合的，还是断开的？答：开关S应当处于________状态．
（2）为什么电路中要安装一个灯泡？
答：________．
（3）设定起爆时间一到，定时开关S会自动由一种状态切换成另一种状态而发生爆炸．为使引爆装置停止工作，拆弹专家应在图中________（填“a”或“b”）处剪断导线．拆除前起爆器上________（填“有”或“没有”）电流通过．
18．小凯同学制作了柠檬电池，并与电压表接在一起，如图所示：
(1)可知这个柠檬电池的正极是_____（选填“A板”或“B板”）。柠檬电池是把什么能转化为什么能的装置？_____。
(2)小凯把发光二极管接在这个柠檬电池上，如图所示；接好导线后，小凯发现发光二极管不亮，其原因可能是_____。
①发光二极管的正负极接反了 ②电路中有断路现象
③柠檬电池的电压过低 ④发光二极管烧坏了
(3)当发光二极管接入电路中发光时，能量是如何转化的？_____。
19．半导体材料有P型半导体和N型半导体两种，除了可以用于各种电子元器件外，还可以用制冷材料．如图是一个半导体制冷单元的原理图，P型半导体和N型半导体的上端和铜片A连接，下端分别与铜片B连接后接到直流电源的两端，此时电路的电路流方向是从N型半导体经铜片A流向P型半导体，铜片A会从空气吸收热量，铜片B会向空气放出热量；反之，改变直流电源的正负极方向，使电流方向从P型半导体经铜片A流向N型半导体，这时铜片A会向空气释放热量，铜片B会从空气吸收热量．由于半个制冷单元制冷量小，为了满足实际需要，需要多个制冷单元同时工作．（注：交流电源大小方向随时间变化）
请回答下列问题
（1）如图，若要使一个电冰箱内的温度下降，铜片A置于电冰箱的_____，铜片B置于电冰箱_____（前两空选填“箱内”、“箱外”），这就是半导体冰箱的工作原理，若将图中的电源换成交流电源，此时电冰箱能否正常制冷？
答：_____．
（2）若将图中P型半导体与N型半导体位置互换，其它条件不变，则铜片A上表面空气的温度将_____．
20．如图所示是常用手电筒的剖面图，观察它的结构，按钮是电路中的__________，金属外壳是电路中的__________．并画出手电筒的电路图．
( )
21．请阅读《热电偶》并回答题。
热电偶
把两种不同的导体连接成闭合的回路，如果将它们的两个接点分别置于温度不同的热源中，则在该回路内就会产生热电压，这种现象称作热电效应。这个装置就叫热电偶。热电偶所产生的热电压由两部分组成：接触电压和温差电压。
接触电压的成因：当甲、乙两种电子密度不同的材料接触时，电子在两个方向上扩散的速率不同。假设材料甲的电子密度大于材料乙的电子密度，则从甲到乙的电子数要比从乙到甲的多，结果甲因失去电子而带正电，乙因得到电子而带负电，这样在甲、乙两种材料之间就形成一个接触电压。
温差电压的成因：当同一导体两端的温度不同时，由于高温端的电子能量比低温端的电子能量大，因而从高温端移动到低温端的电子数比从低温端移动到高温端的要多一些，结果高温端失去电子而带正电，低温端因得到电子而带负电，从而在导体的两端便产生一个相应的由温差导致的温差电压，且温差电压的大小随导体两端温度差值的增大而变大。
根据以上材料，回答下列问题
（1）在上述接触电压成因的情景中，甲因失去电子而带正电，则甲材料相当于电源的___________极（选填“正”或“负”）。
（2）热电偶工作时产生的温差电压，为电路提供了电能，这些电能是由___________转化而来的（选填“机械能”或“内能”）。
（3）如图所示由热电偶组成的闭合电路中，温差电压跟接点C和D间的温差大小有关，温度差越大，回路电流越___________。
（4）在夏季，实验小组的同学们用如图所示的装置进行实验探究，其中的热水杯中装有初温为的热水，冰杯中装有从电冰箱冷冻室取出的碎冰。将两金属丝的两个接点同时分别放入热水和碎冰中，并开始计时。观察并记录电流随时间的变化情况，在整个观察记录的过程中，冰始终没有完全熔化。对于这个探究过程中回路中产生的电流随时间变化的关系，下列图像中可能符合实际的是___________（选填图像的序号）。
A．B．C．D．
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．D
2．C
3．D
4．D
5．C
6．C
7．D
8．D
9．D
10．B
11．D
12．C
13． 同种电荷相互排斥 金属球到金属箔
14． 同种 负 从静电棒到圆盘
15． 负 从B到A
16． 吸引轻小物体 排斥 ②
17． 闭合 起爆前灯泡起保护电路的作用 a 没有
18． A板 化学能转化为电能 ②③④ 电能转化为光能
19．（1）箱内；箱外； 不能；（2）上升
20． 开关 导线
21． 正极 内能 越大 C
