人教版九年级全一册15.4电流的测量同步练习（有答案）

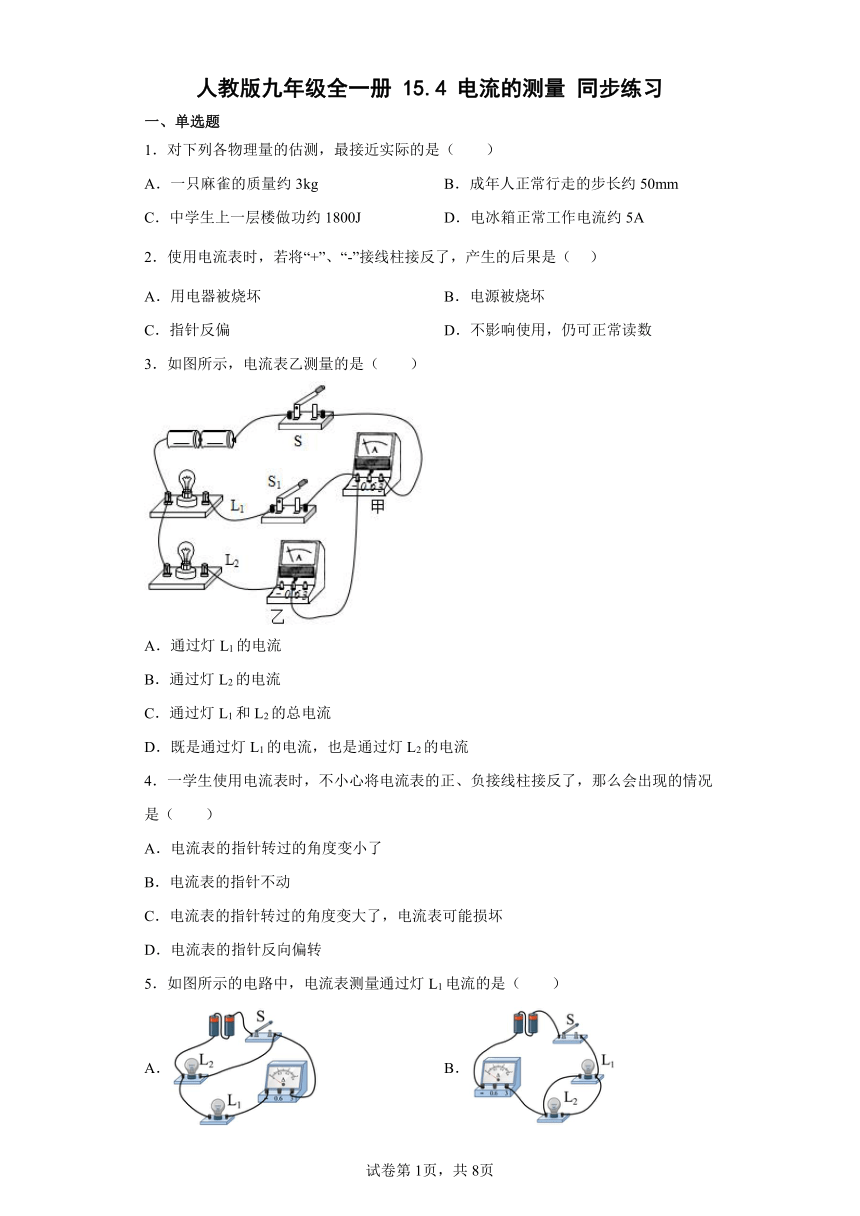

人教版九年级全一册 15.4 电流的测量 同步练习
一、单选题
1．对下列各物理量的估测，最接近实际的是（　　）
A．一只麻雀的质量约3kg B．成年人正常行走的步长约50mm
C．中学生上一层楼做功约1800J D．电冰箱正常工作电流约5A
2．使用电流表时，若将“+”、“-”接线柱接反了，产生的后果是（ ）
A．用电器被烧坏 B．电源被烧坏
C．指针反偏 D．不影响使用，仍可正常读数
3．如图所示，电流表乙测量的是（　　）
A．通过灯L1的电流
B．通过灯L2的电流
C．通过灯L1和L2的总电流
D．既是通过灯L1的电流，也是通过灯L2的电流
4．一学生使用电流表时，不小心将电流表的正、负接线柱接反了，那么会出现的情况是（　　）
A．电流表的指针转过的角度变小了
B．电流表的指针不动
C．电流表的指针转过的角度变大了，电流表可能损坏
D．电流表的指针反向偏转
5．如图所示的电路中，电流表测量通过灯L1电流的是（　　）
A． B． C． D．

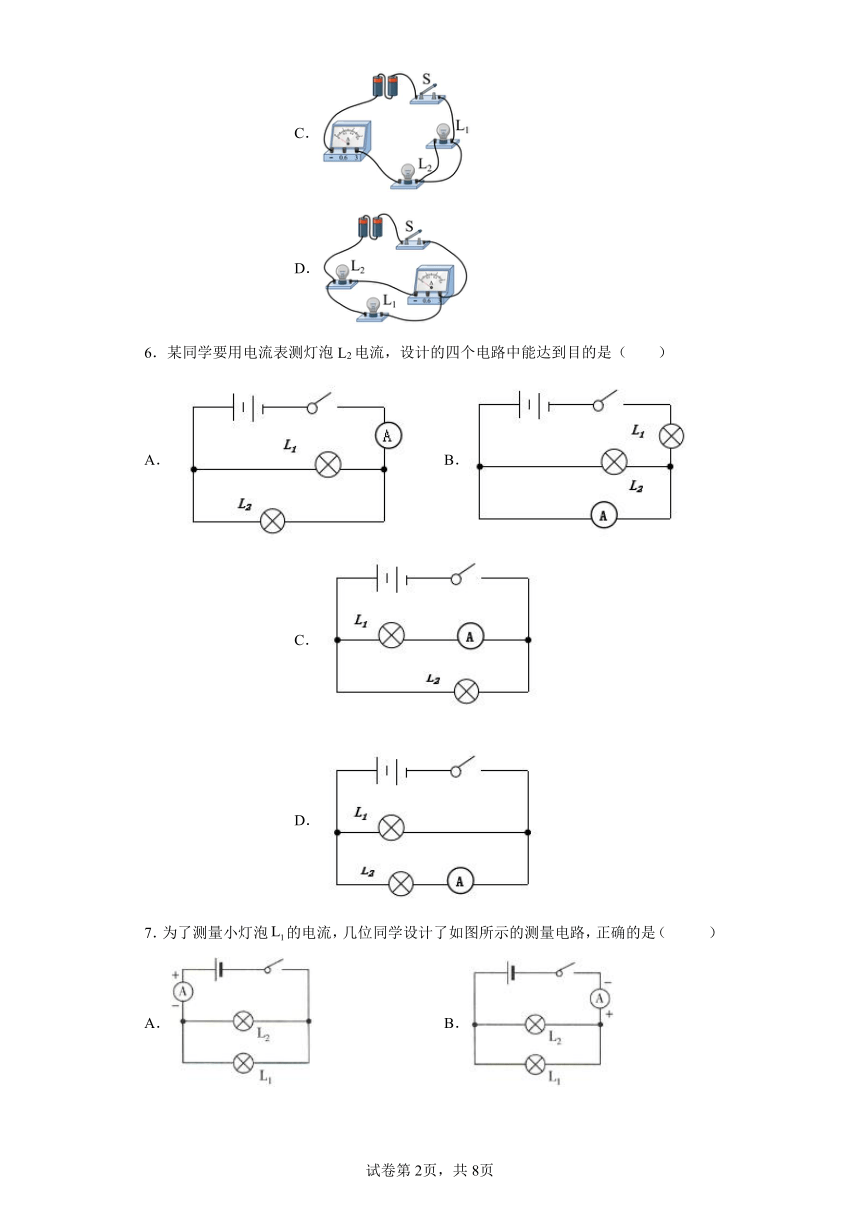

6．某同学要用电流表测灯泡L2电流，设计的四个电路中能达到目的是（　　）
A． B． C． D．
7．为了测量小灯泡的电流，几位同学设计了如图所示的测量电路，正确的是（ ）
A． B．
C． D．

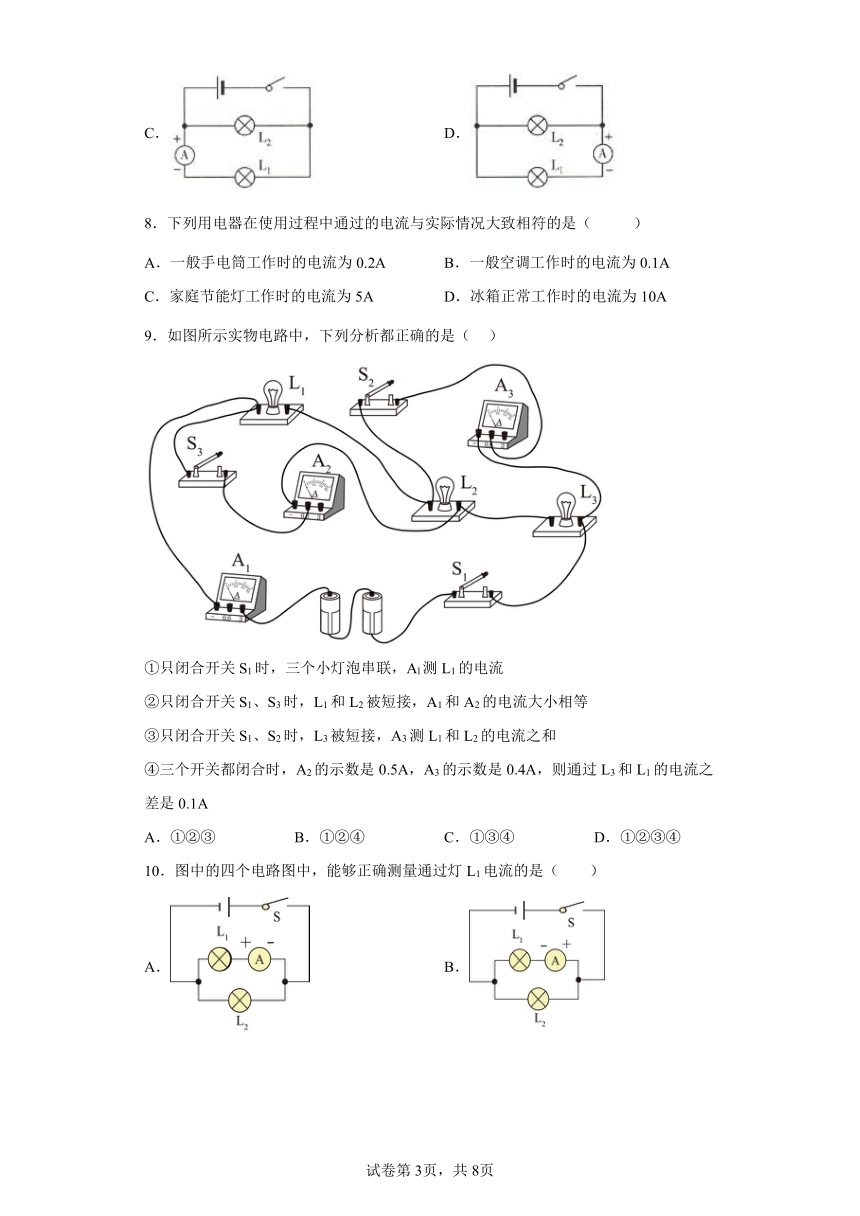

8．下列用电器在使用过程中通过的电流与实际情况大致相符的是（ ）
A．一般手电筒工作时的电流为0.2A B．一般空调工作时的电流为0.1A
C．家庭节能灯工作时的电流为5A D．冰箱正常工作时的电流为10A
9．如图所示实物电路中，下列分析都正确的是（ ）
①只闭合开关S1时，三个小灯泡串联，Al测L1的电流
②只闭合开关S1、S3时，L1和L2被短接，A1和A2的电流大小相等
③只闭合开关S1、S2时，L3被短接，A3测L1和L2的电流之和
④三个开关都闭合时，A2的示数是0.5A，A3的示数是0.4A，则通过L3和L1的电流之差是0.1A
A．①②③ B．①②④ C．①③④ D．①②③④
10．图中的四个电路图中，能够正确测量通过灯L1电流的是（　　）
A． B． C． D．

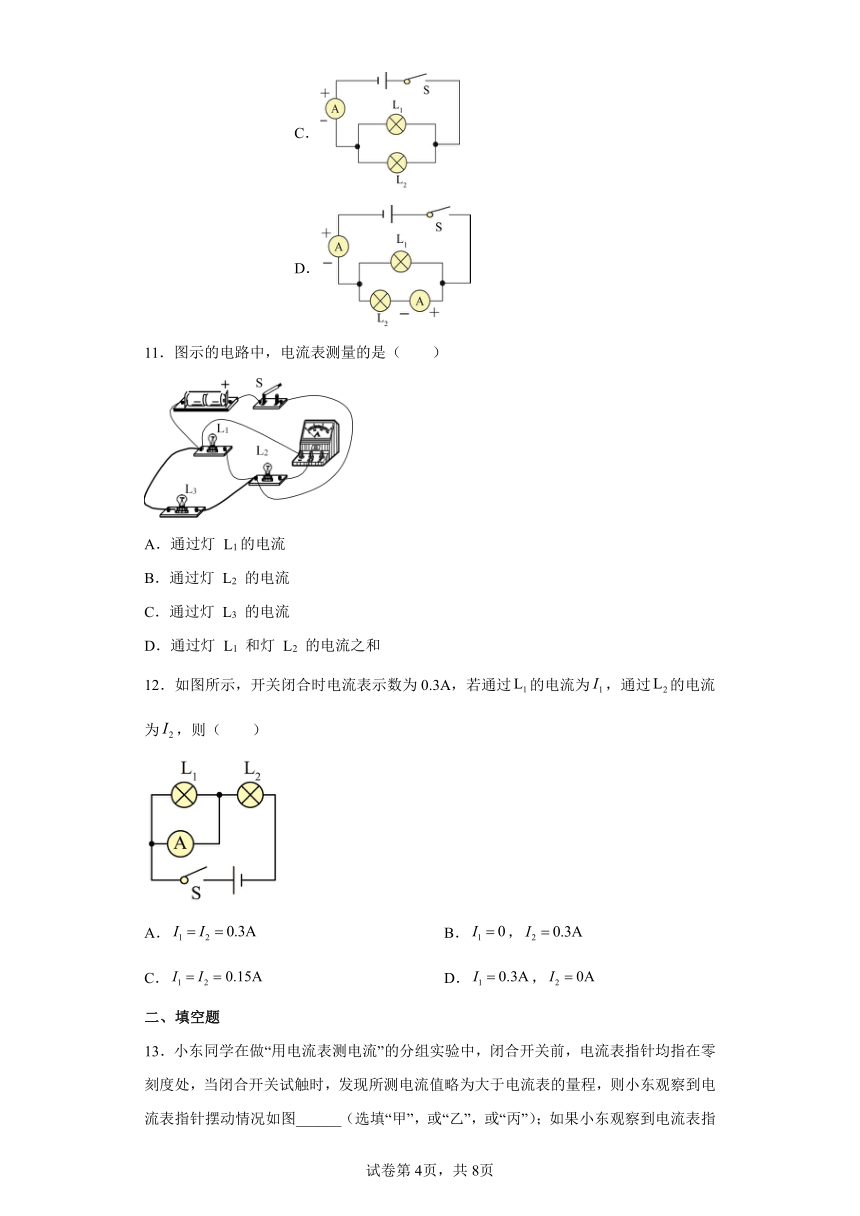

11．图示的电路中，电流表测量的是（　　）
A．通过灯 L1的电流
B．通过灯 L2 的电流
C．通过灯 L3 的电流
D．通过灯 L1 和灯 L2 的电流之和
12．如图所示，开关闭合时电流表示数为0.3A，若通过的电流为，通过的电流为，则（　　）
A． B．，
C． D．，
二、填空题

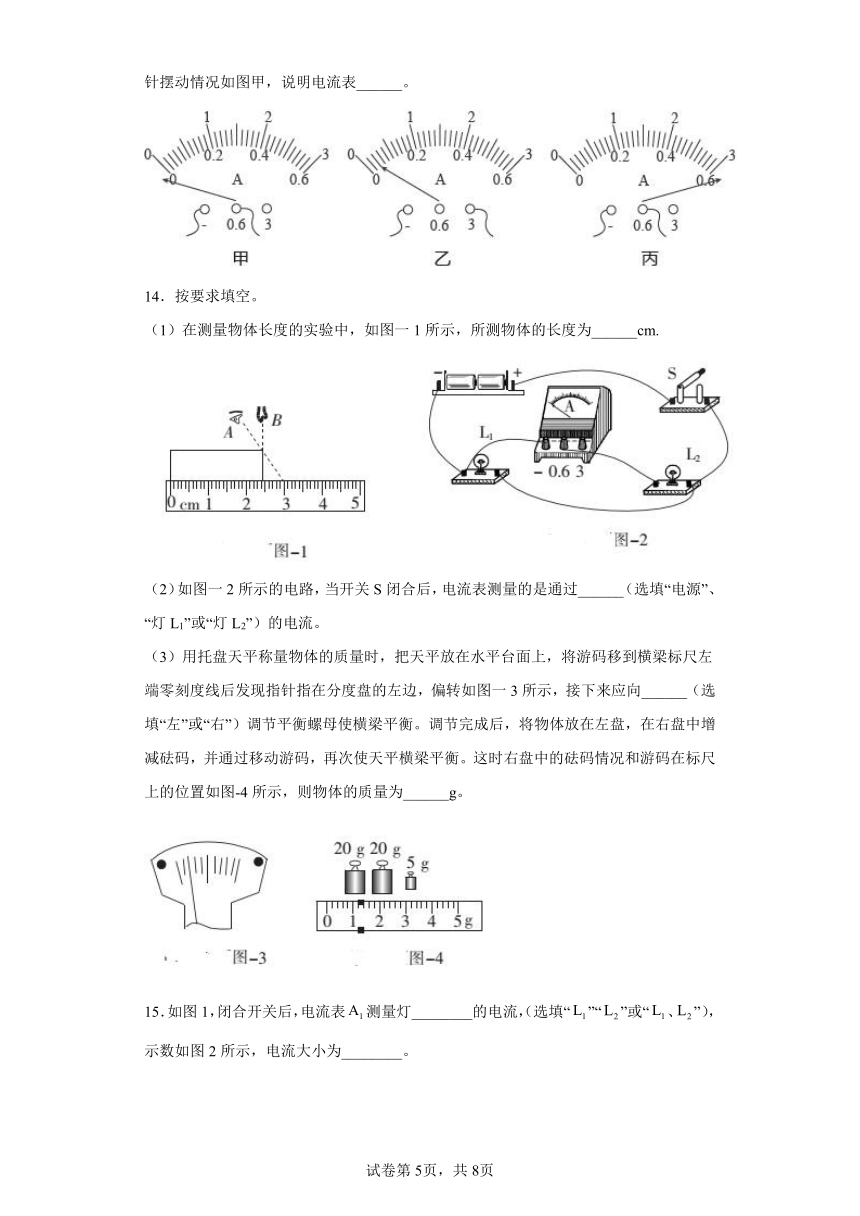

13．小东同学在做“用电流表测电流”的分组实验中，闭合开关前，电流表指针均指在零刻度处，当闭合开关试触时，发现所测电流值略为大于电流表的量程，则小东观察到电流表指针摆动情况如图______（选填“甲”，或“乙”，或“丙”）；如果小东观察到电流表指针摆动情况如图甲，说明电流表______。
14．按要求填空。
（1）在测量物体长度的实验中，如图一1所示，所测物体的长度为______cm.
（2）如图一2所示的电路，当开关S闭合后，电流表测量的是通过______（选填“电源”、“灯L1”或“灯L2”）的电流。
（3）用托盘天平称量物体的质量时，把天平放在水平台面上，将游码移到横梁标尺左端零刻度线后发现指针指在分度盘的左边，偏转如图一3所示，接下来应向______（选填“左”或“右”）调节平衡螺母使横梁平衡。调节完成后，将物体放在左盘，在右盘中增减砝码，并通过移动游码，再次使天平横梁平衡。这时右盘中的砝码情况和游码在标尺上的位置如图-4所示，则物体的质量为______g。
15．如图1，闭合开关后，电流表测量灯________的电流，（选填“”“”或“、”），示数如图2所示，电流大小为________。
16．一手机电池上标有“3.7V，6000mA h”，当给手机充电时，___________能转化为___________能；若打电话时电流为100mA，该电池充满电时最长可供手机通话___________ h。
三、综合题
17．（1）如图甲图中两灯是__________联的．请在右侧的方框内画出甲图对应的电路图______．
（2）甲图中两电流表的指针都指在同一位置上（如图乙所示），则通过L1的电流是_________A，干路的电流是__________A，通过L2的电流是_____________A．
18．会读电流表：
（1）明确电流表的量程即可以测量的________．
（2）确定电流表的________即确定电流表每一小格代表多少．用0～0.6A挡量程时．每一大格是0.2A，每一小格是________A．用0～3A时，每一大格是________A，每一小格是________ A．接通电路后，看看电流表偏转了多少个小格，从而确定电流表的读数．
19．小华同学根据图甲所示的电路图，在图乙的实物图上用笔画出连线________．在闭合开关后，电流表A1的示数如图丙所示，其读数为_____A，电流表A2的示数如图丁所示，其读数为_____A，则通过小灯泡L1、L2的电流分别是_____A、_____A
20．完成下列3小题
（1）图甲是安装在木板正面的部分电路，其中a、b、c、d是穿过木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L1、L2．木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路．闭合开关通电后，两灯都能正常发光．
①小明说出了判断两灯是串联还是并联的正确方法：用手将其中一个小灯泡取掉，若另一个灯泡仍发光，则说明两灯的连接方式是_______，否则是另一种连接方式．
②小丽在电源和开关之间串联接入电流表，闭合开关，两灯亮，电流表示数如图乙所示，可初步判断通过L1的电流可能是_______A，也可能是_______A．
（2）小明利用如图所示的电路检验并联电路干路电流是否等于各支路电流之和，其中有一根导线接错了，请在这根错误的导线上打“×”，再画出改接的导线____________．
（3）举重比赛有甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自己面前的按钮开关，要求主裁判和至少一个副裁判按下自己面前的按钮开关时，指示杠铃被举起的灯泡L才亮__________．
21．实验是学生学好物理的重要手段也是中学生必备的基本技能之一、请结合使用过的物理仪器解答以下问题：
(1)如图甲是小聪家天然气表月初及月末示数（示数前五位是整数部分），则小明家2020年11月份消耗 ______ m3的天然气，天然气热值为4.2×107J/m3，当天然气不完全燃烧时，其热值将 ______ （填“大于”“小于”或“等于”）4.2×107J/m3；
(2)如图乙是实验室检验物体是否带电的仪器 ______ ，它是根据 ______ 原理来工作的。将带正电的玻璃棒A与带负电的橡胶棒B分别接触两个相同的不带电验电器的金属球时，与橡胶棒B接触的验电器金属箔片张开的角度大，则B所带电荷数量比A所带电荷数量 ______ ；
(3)如图丙所示的电流表在使用时，应将其 ______ 在待测电路中，闭合开关前，电流表的指针均指在零刻度线上，当闭合开关试触时，若出现指针偏转如图a所示的情况，存在的问题是 ______ ；若指针偏转如图b所示，接下来的操作是 ______ 。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．C
2．C
3．B
4．D
5．A
6．D
7．C
8．A
9．B
10．B
11．B
12．B
13． 丙 正负接线柱接反
14． 2.42（2.41～2.45之间） L2 右 46.2
15． L1 0.52A
16． 电 化学 60
17． 并 0.52 2.6 2.08
18． 电流范围 分度值 0.02 1 0.1
19． 0.5 0.2 0.2 0.3
20． 并联 0.52 0.26
21． 30 等于 验电器 同种电荷相互排斥 多 串联 正负接线柱反接了 断开开关，将电流表改接为大量程
