人教版九年级全一册 18.3 测量小灯泡的电功率 一课一练
一、单选题
1．某同学在探究“并联电路电流特点”的实验时，连接好如图所示的电路图，闭合开关，发现两个并联的灯泡，一个很亮，一个发光微弱，造成这种现象的原因可能是（　　）
A．发光微弱的灯泡灯丝短路 B．发光微弱的灯泡灯丝断路
C．发光微弱的灯泡灯丝电阻较大 D．两个灯泡两端的电压大小不同
2．如图所示的电路中，R1和R2为定值电阻，且R1≠R2，电源两端的电压保持不变。闭合开关S，将滑动变阻器的滑片P由a端向b端滑动一段距离，电压表V2示数的变化量为，电流表A示数的变化量为，下列说法正确的是（）
A．与的比值变大
B．三个电表中有两个电表示数变大
C．R1的电功率变化量为
D．R1和R2两端的电压变化量分别为△U1和△U2，则
3．在测量小灯泡的电功率的实验中，把标有“2.5V”的灯泡L与滑动变阻器R串联起来接在电压是5V的电源上，调节滑动变阻器，使灯泡正常发光，测得小灯泡的功率为0.5W，以下说法中不正确的是
A．电流表的读数为0.5A，变阻器两端电压是2.5V
B．滑动变阻器连入电路中的电阻R＝12.5Ω
C．相等时间内，电流对L和R所做的功相等
D．继续调节滑动变阻器，滑动变阻器的电功率可能小于灯泡电功率

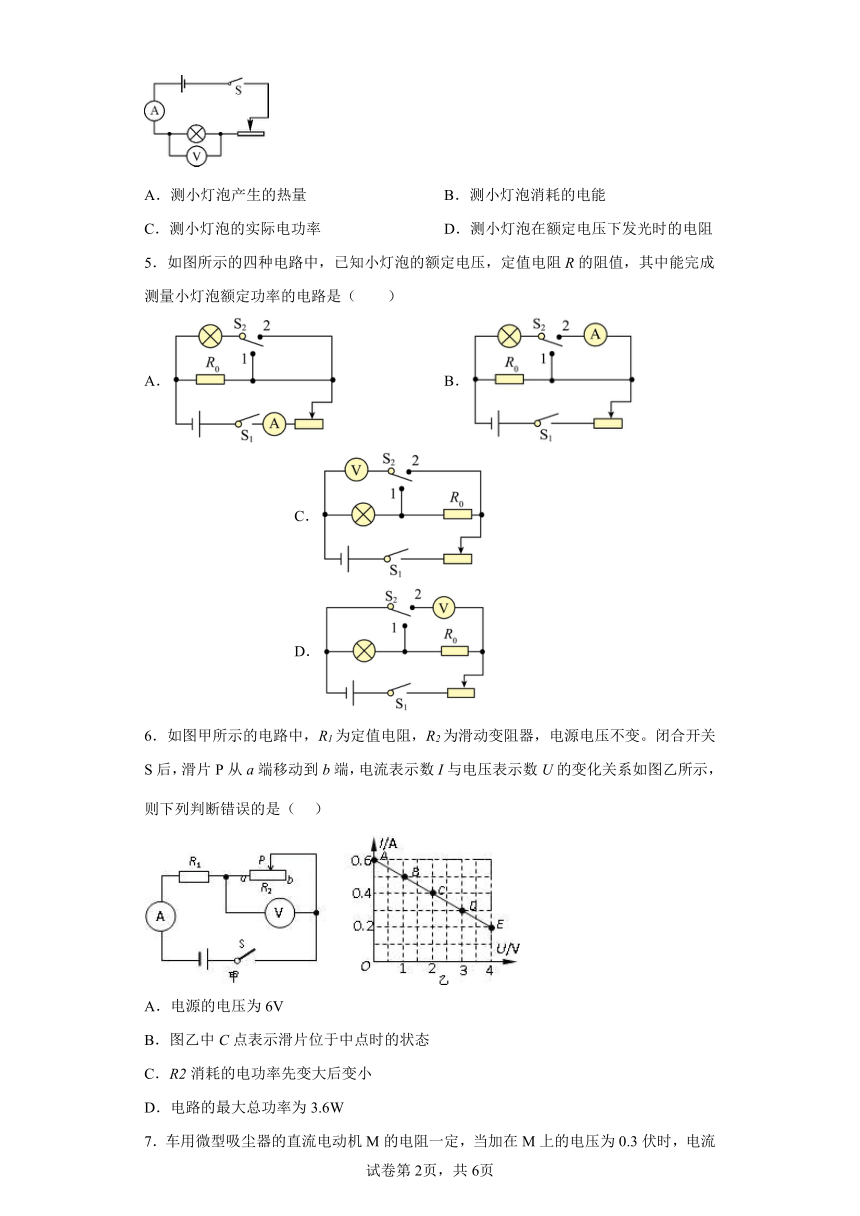

4．如图是小明同学做电学实验时所画的电路图，其中小灯泡的铭牌模糊不清，根据图中所提供器材，可以直接研究的问题是（　　）
A．测小灯泡产生的热量 B．测小灯泡消耗的电能
C．测小灯泡的实际电功率 D．测小灯泡在额定电压下发光时的电阻
5．如图所示的四种电路中，已知小灯泡的额定电压，定值电阻R的阻值，其中能完成测量小灯泡额定功率的电路是（　　）
A． B． C． D．
6．如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则下列判断错误的是（ ）
A．电源的电压为6V
B．图乙中C点表示滑片位于中点时的状态
C．R2消耗的电功率先变大后变小
D．电路的最大总功率为3.6W

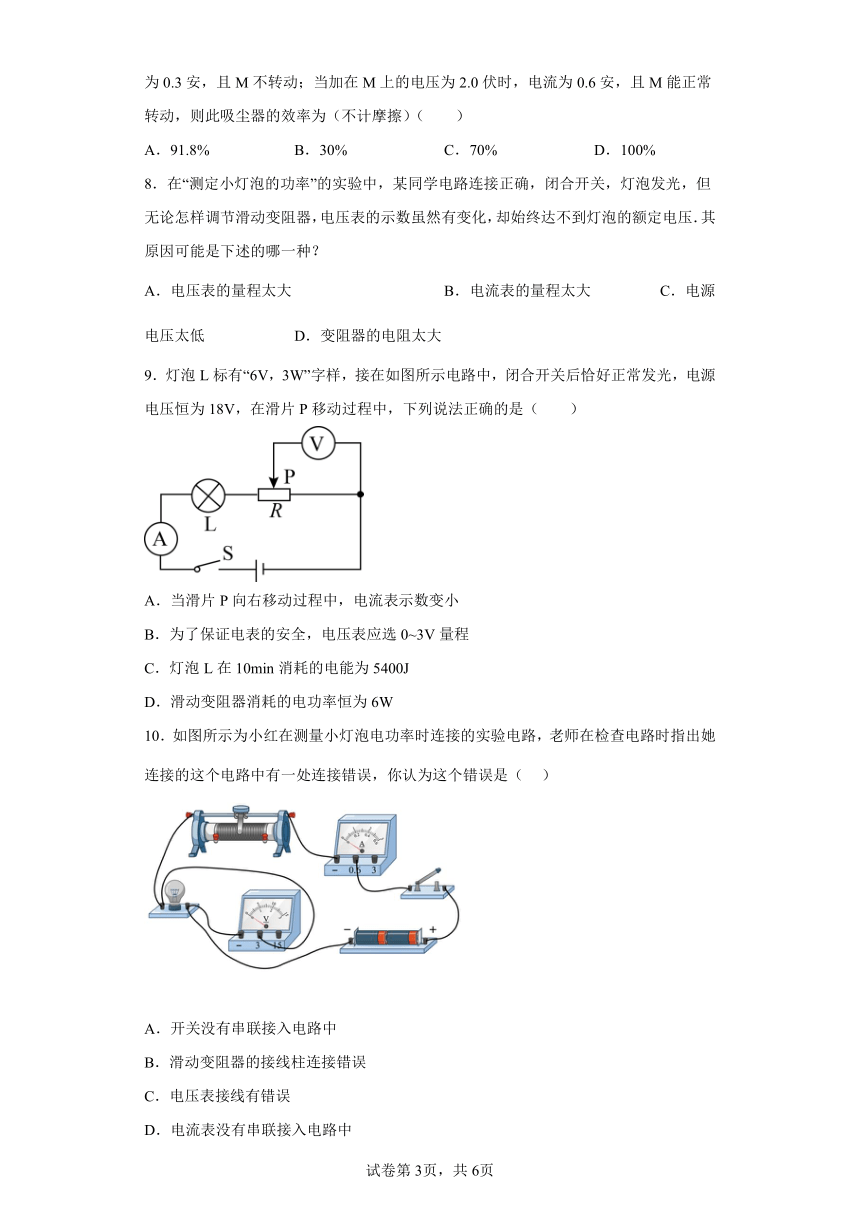

7．车用微型吸尘器的直流电动机M的电阻一定，当加在M上的电压为0.3伏时，电流为0.3安，且M不转动；当加在M上的电压为2.0伏时，电流为0.6安，且M能正常转动，则此吸尘器的效率为（不计摩擦）（　　）
A．91.8% B．30% C．70% D．100%
8．在“测定小灯泡的功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但无论怎样调节滑动变阻器，电压表的示数虽然有变化，却始终达不到灯泡的额定电压．其原因可能是下述的哪一种？
A．电压表的量程太大 B．电流表的量程太大 C．电源电压太低 D．变阻器的电阻太大
9．灯泡L标有“6V，3W”字样，接在如图所示电路中，闭合开关后恰好正常发光，电源电压恒为18V，在滑片P移动过程中，下列说法正确的是（　　）
A．当滑片P向右移动过程中，电流表示数变小
B．为了保证电表的安全，电压表应选0~3V量程
C．灯泡L在10min消耗的电能为5400J
D．滑动变阻器消耗的电功率恒为6W
10．如图所示为小红在测量小灯泡电功率时连接的实验电路，老师在检查电路时指出她连接的这个电路中有一处连接错误，你认为这个错误是（ ）
A．开关没有串联接入电路中
B．滑动变阻器的接线柱连接错误
C．电压表接线有错误
D．电流表没有串联接入电路中
二、填空题

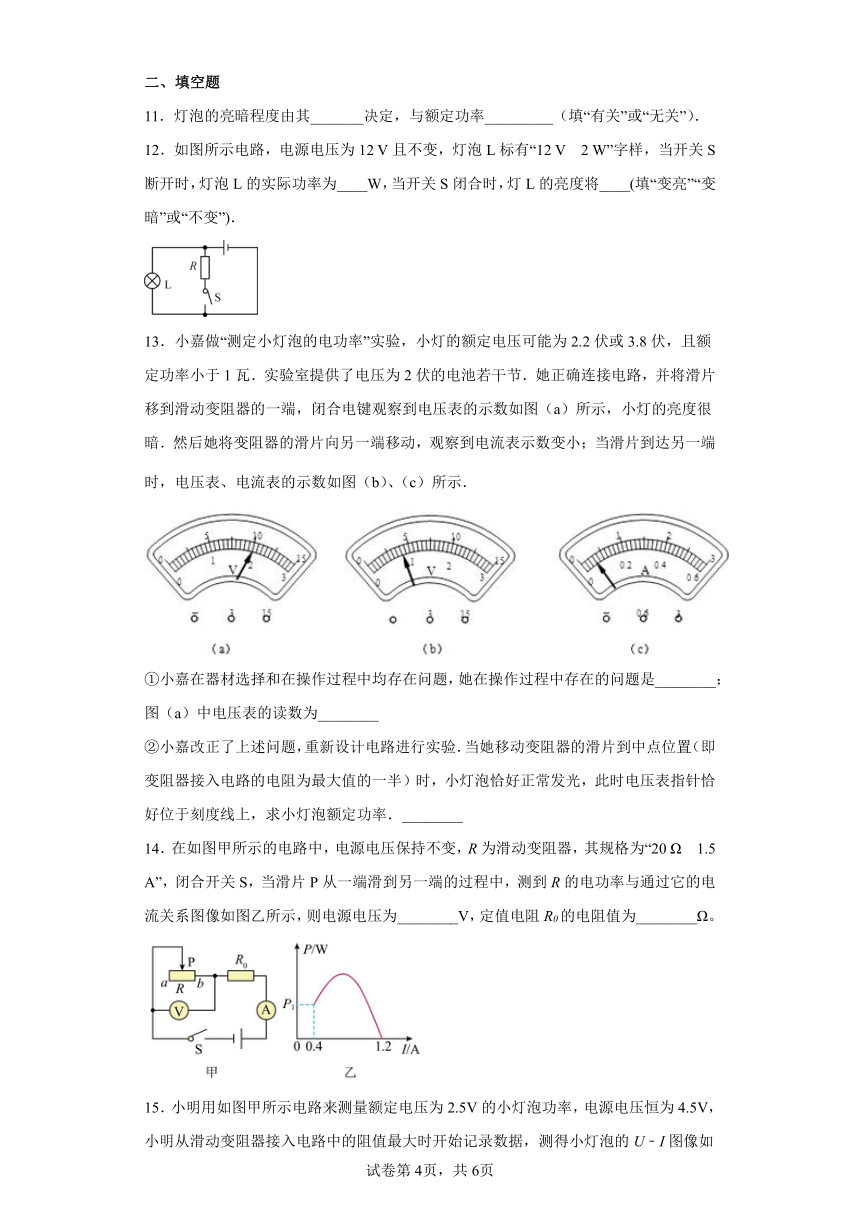

11．灯泡的亮暗程度由其_______决定，与额定功率_________（填“有关”或“无关”）．
12．如图所示电路，电源电压为12 V且不变，灯泡L标有“12 V　2 W”字样，当开关S断开时，灯泡L的实际功率为____W，当开关S闭合时，灯L的亮度将____(填“变亮”“变暗”或“不变”)．
13．小嘉做“测定小灯泡的电功率”实验，小灯的额定电压可能为2.2伏或3.8伏，且额定功率小于1瓦．实验室提供了电压为2伏的电池若干节．她正确连接电路，并将滑片移到滑动变阻器的一端，闭合电键观察到电压表的示数如图（a）所示，小灯的亮度很暗．然后她将变阻器的滑片向另一端移动，观察到电流表示数变小；当滑片到达另一端时，电压表、电流表的示数如图（b）、（c）所示．
①小嘉在器材选择和在操作过程中均存在问题，她在操作过程中存在的问题是________；图（a）中电压表的读数为________
②小嘉改正了上述问题，重新设计电路进行实验．当她移动变阻器的滑片到中点位置（即变阻器接入电路的电阻为最大值的一半）时，小灯泡恰好正常发光，此时电压表指针恰好位于刻度线上，求小灯泡额定功率．________
14．在如图甲所示的电路中，电源电压保持不变，R为滑动变阻器，其规格为“20 Ω　1.5 A”，闭合开关S，当滑片P从一端滑到另一端的过程中，测到R的电功率与通过它的电流关系图像如图乙所示，则电源电压为________V，定值电阻R0的电阻值为________Ω。
15．小明用如图甲所示电路来测量额定电压为2.5V的小灯泡功率，电源电压恒为4.5V，小明从滑动变阻器接入电路中的阻值最大时开始记录数据，测得小灯泡的U﹣I图像如图乙所示。针对该实验过程，小灯泡的额定功率是 ______ ，小灯泡正常工作时的电阻为 ______ ，电路消耗的最小功率是 ______ 。
三、综合题
16．某实验小组的同学用如图所示的器材测量小灯泡的电功率．已知待测小灯泡的额定电压为 3.8V，小灯泡的额定功率估计为 1.2W 左右．
（1）则连接电流表时应选______ 量程； 连接实物图( )；在虚线框中画电路图．
( )
（2）该同学又做了测量灯泡电阻的实验，请帮他设计记录数据的表格将如图所示的实验数据填入表格，并得出被测电阻本次的测量值．( )
17．小林在研究电功率P和电阻R的关系时，通过测量得到如表的实验数据，请根据表中的数据归纳出电功率P和电阻R的关系：P=________．
18．在“探究二力平衡的条件”实验中，用来测量力的仪器是______；在“探究杠杆平衡的条件”实验中，为便于直接从杠杆上读出力臂的数值，应使杠杆在______位置保持平衡；“测定物质的密度”的实验原理是______；在 “测定小灯泡的电功率”实验中，所选电源电压应______小灯泡的额定电压 （选填“大于”“等于”或“小于”）。
19．某校学生宿舍走廊的路灯，原来用一盏“220 V 40 W”的白炽灯，每晚亮10 h．同学们发现灯泡容易损坏，需要经常更换．后来，学校电工用两盏“220 V 40 W”的灯泡串联后代替原路灯．结果，两盏灯的亮度比改装前要暗，但灯泡使用寿命明显延长．问：
(1)改装前，一盏路灯每晚需要消耗多少电能？
(2)改装后两盏灯的总功率是多少？比原来省电还是费电？
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．C
2．D
3．A
4．C
5．C
6．B
7．C
8．C
9．D
10．B
11． 实际功率 无关
12． 2 不变
13． 连接电路时，变阻器的滑片没有置于阻值最大处 2V 0.836W
14． 12 10
15． 1W 6.25Ω 0.45W
16． 0~0.6A
电压 U/V 电流 I/A 电阻 R/Ω 亮度
1 2.4 0.4 6
2
3
17．见解析所示
18． 弹簧测力计 水平 大于
19．(1) 1.44×106 J；(2) 20 W，省电．
