人教版九年级全一册第十五章电流和电路 章末综合练（word版有答案）

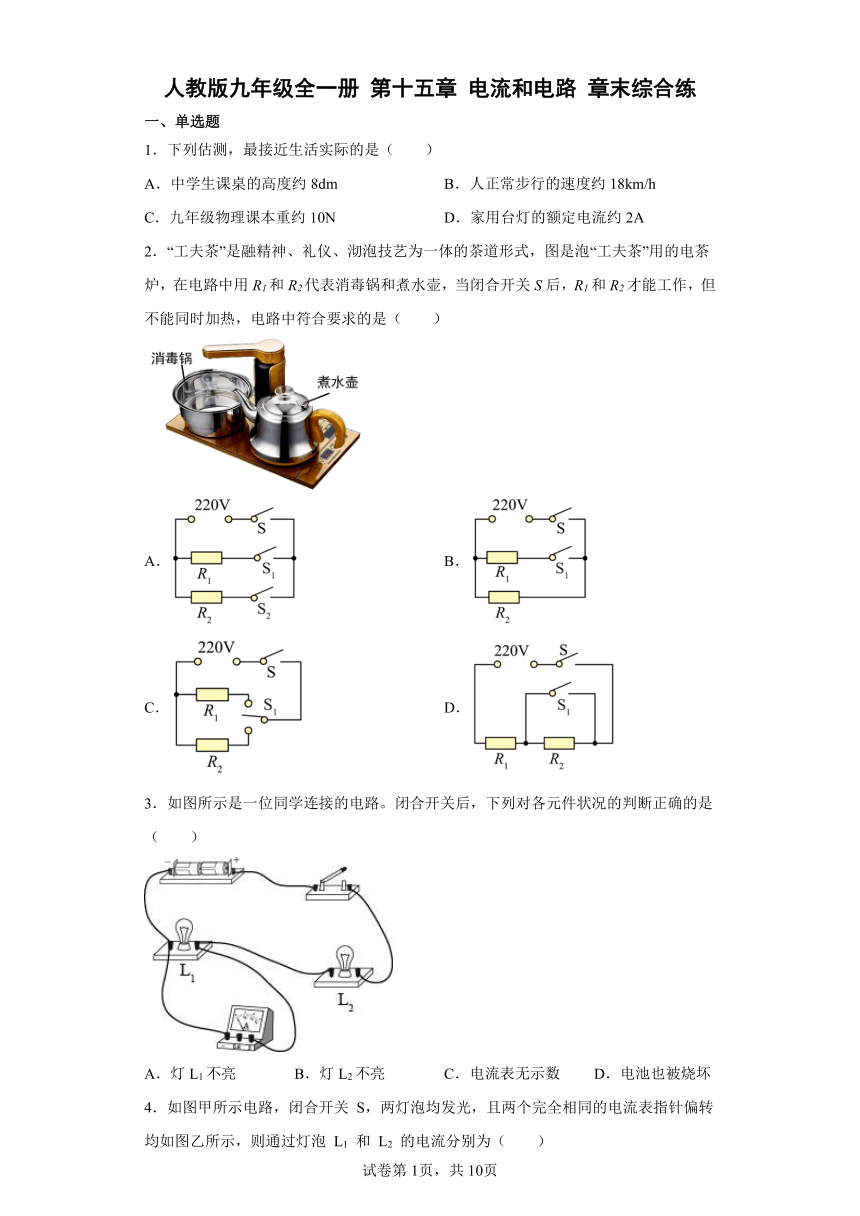

人教版九年级全一册 第十五章 电流和电路 章末综合练
一、单选题
1．下列估测，最接近生活实际的是（　　）
A．中学生课桌的高度约8dm B．人正常步行的速度约18km/h
C．九年级物理课本重约10N D．家用台灯的额定电流约2A
2．“工夫茶”是融精神、礼仪、沏泡技艺为一体的茶道形式，图是泡“工夫茶”用的电茶炉，在电路中用R1和R2代表消毒锅和煮水壶，当闭合开关S后，R1和R2才能工作，但不能同时加热，电路中符合要求的是（　　）
A． B．
C． D．
3．如图所示是一位同学连接的电路。闭合开关后，下列对各元件状况的判断正确的是（　　）
A．灯L1不亮 B．灯L2不亮 C．电流表无示数 D．电池也被烧坏

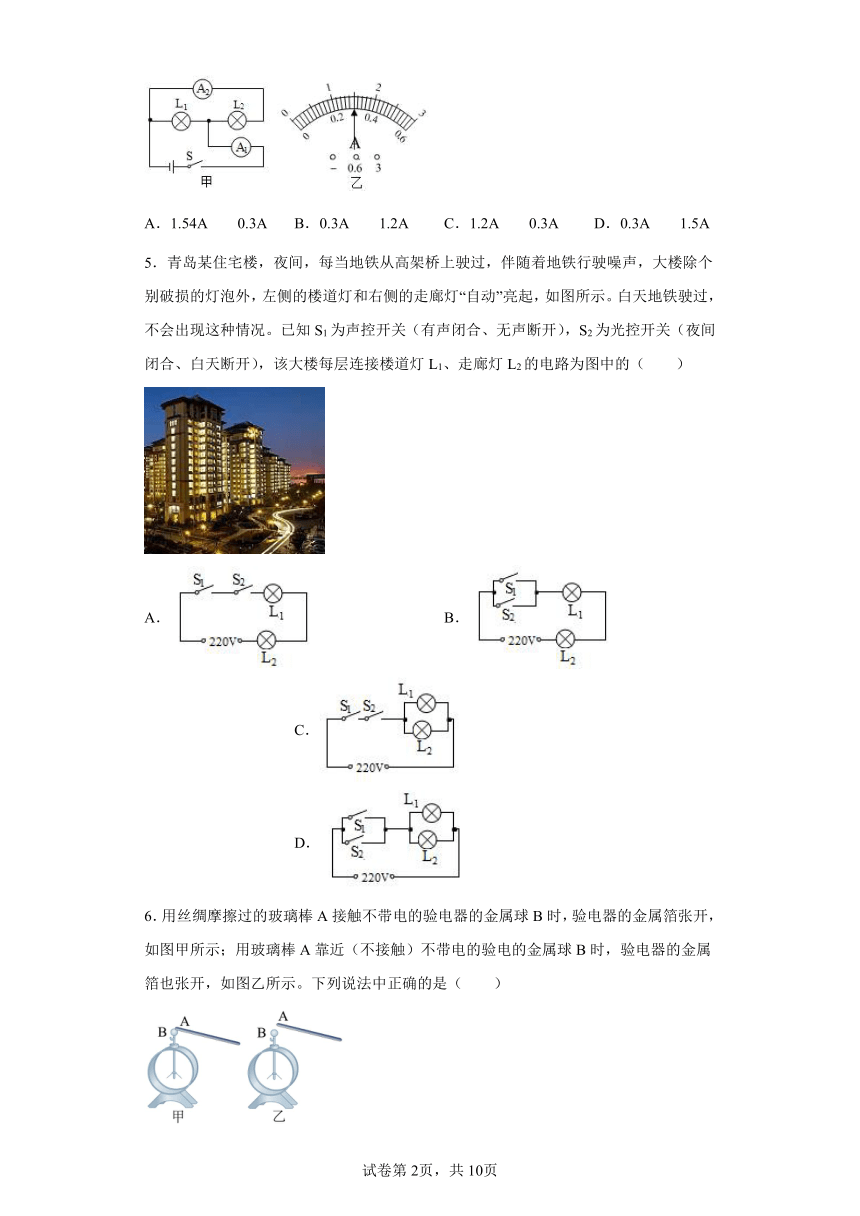

4．如图甲所示电路，闭合开关 S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡 L1 和 L2 的电流分别为（　　）
A．1.54A 0.3A B．0.3A 1.2A C．1.2A 0.3A D．0.3A 1.5A
5．青岛某住宅楼，夜间，每当地铁从高架桥上驶过，伴随着地铁行驶噪声，大楼除个别破损的灯泡外，左侧的楼道灯和右侧的走廊灯“自动”亮起，如图所示。白天地铁驶过，不会出现这种情况。已知S1为声控开关（有声闭合、无声断开），S2为光控开关（夜间闭合、白天断开），该大楼每层连接楼道灯L1、走廊灯L2的电路为图中的（　　）
A． B． C． D．
6．用丝绸摩擦过的玻璃棒A接触不带电的验电器的金属球B时，验电器的金属箔张开，如图甲所示；用玻璃棒A靠近（不接触）不带电的验电的金属球B时，验电器的金属箔也张开，如图乙所示。下列说法中正确的是（　　）
A．丝绸与玻璃棒相比，玻璃棒的原子核对电子的束缚能力要强
B．图甲中，金属箔张开是因为异种电荷相互排斥
C．图甲中，玻璃棒A上的一部分电子转移到金属箔上
D．图乙中，金属箔上的一部分电子转移到金属球B上

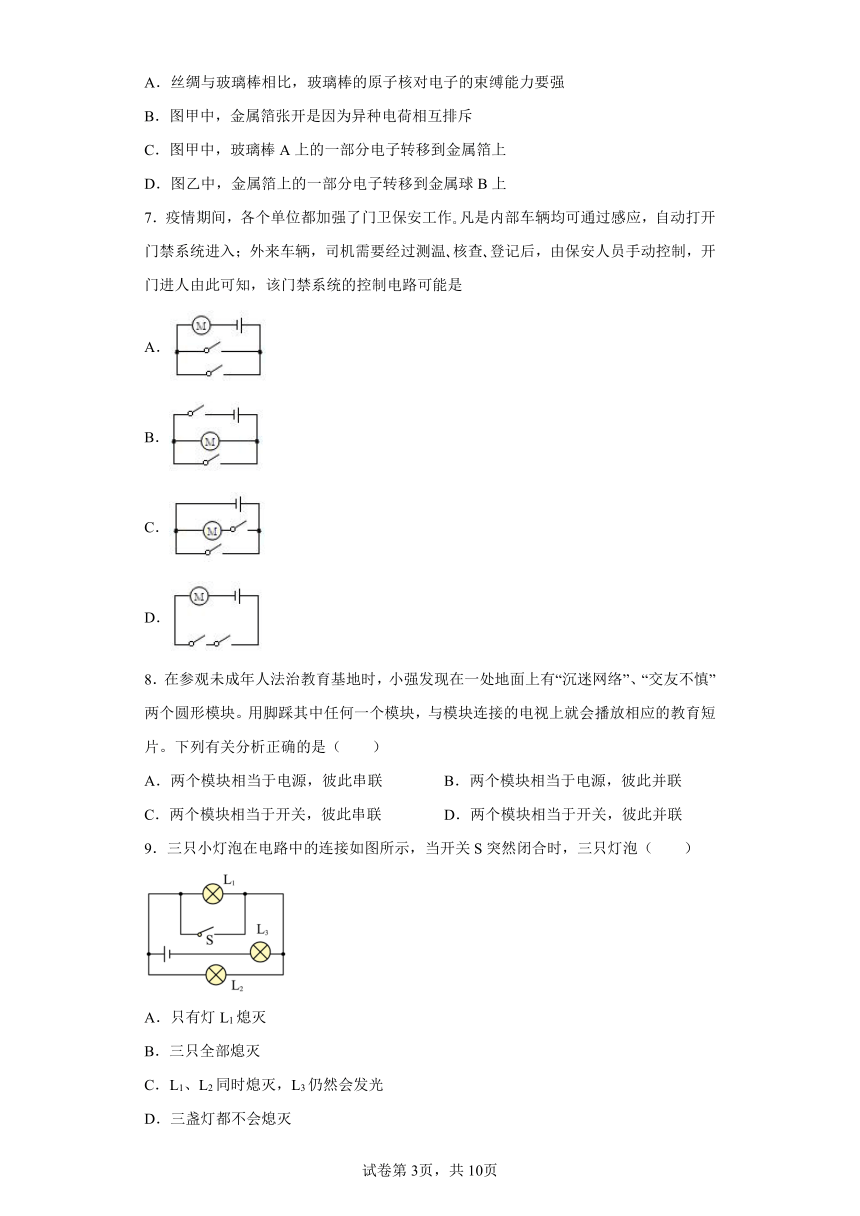

7．疫情期间，各个单位都加强了门卫保安工作 凡是内部车辆均可通过感应，自动打开门禁系统进入；外来车辆，司机需要经过测温 核查 登记后，由保安人员手动控制，开门进人由此可知，该门禁系统的控制电路可能是
A．
B．
C．
D．
8．在参观未成年人法治教育基地时，小强发现在一处地面上有“沉迷网络”、“交友不慎”两个圆形模块。用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片。下列有关分析正确的是（　　）
A．两个模块相当于电源，彼此串联 B．两个模块相当于电源，彼此并联
C．两个模块相当于开关，彼此串联 D．两个模块相当于开关，彼此并联
9．三只小灯泡在电路中的连接如图所示，当开关S突然闭合时，三只灯泡（　　）
A．只有灯L1熄灭
B．三只全部熄灭
C．L1、L2同时熄灭，L3仍然会发光
D．三盏灯都不会熄灭

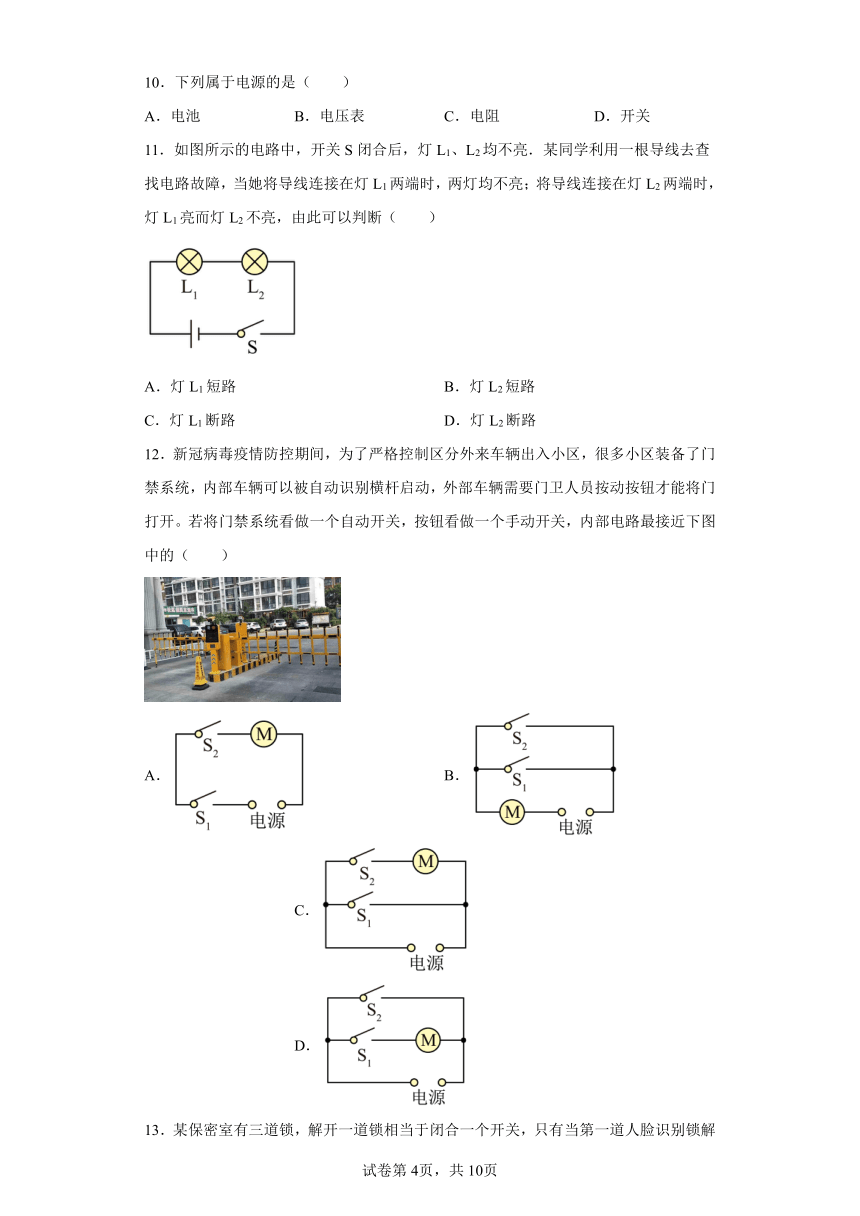

10．下列属于电源的是（　　）
A．电池 B．电压表 C．电阻 D．开关
11．如图所示的电路中，开关S闭合后，灯L1、L2均不亮．某同学利用一根导线去查找电路故障，当她将导线连接在灯L1两端时，两灯均不亮；将导线连接在灯L2两端时，灯L1亮而灯L2不亮，由此可以判断（　　）
A．灯L1短路 B．灯L2短路
C．灯L1断路 D．灯L2断路
12．新冠病毒疫情防控期间，为了严格控制区分外来车辆出入小区，很多小区装备了门禁系统，内部车辆可以被自动识别横杆启动，外部车辆需要门卫人员按动按钮才能将门打开。若将门禁系统看做一个自动开关，按钮看做一个手动开关，内部电路最接近下图中的（　　）
A． B． C． D．

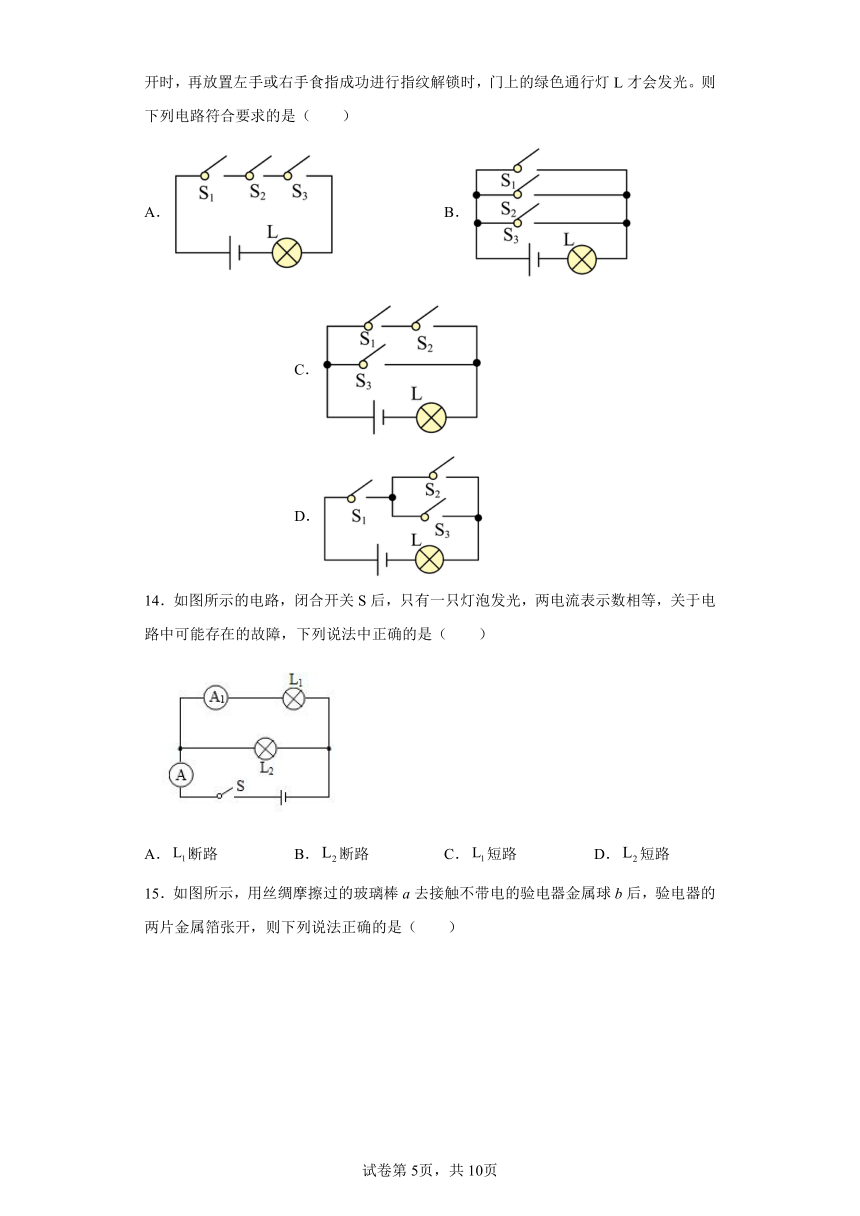

13．某保密室有三道锁，解开一道锁相当于闭合一个开关，只有当第一道人脸识别锁解开时，再放置左手或右手食指成功进行指纹解锁时，门上的绿色通行灯L才会发光。则下列电路符合要求的是（　　）
A． B． C． D．
14．如图所示的电路，闭合开关S后，只有一只灯泡发光，两电流表示数相等，关于电路中可能存在的故障，下列说法中正确的是（　　）
A．断路 B．断路 C．短路 D．短路
15．如图所示，用丝绸摩擦过的玻璃棒a去接触不带电的验电器金属球b后，验电器的两片金属箔张开，则下列说法正确的是（　　）
A．用丝绸摩擦过的玻璃棒带负电荷
B．丝绸与玻璃棒a摩擦过程中创造出了新电荷
C．a、b接触时，a上的一些电子转移到b上，瞬时电流方向b→a
D．验电器的两片金属箔张开时，金属箔都带正电荷
二、填空题
16．恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，起爆前定时开关S是______的（填“断开”或“闭合”）当设定起爆时间一到，定时开关S会自动断开，引爆起爆器，为使引爆装置停止工作，拆弹专家应在______（填“a”或“b”）处剪断导线。
17．被丝绸摩擦过的玻璃棒由于______而带上正电，用这个玻璃棒去接触验电器的金属球，如图所示，验电器的两金属箔片由于带同种电荷相互______而张开，实验时发现金属箔片张开角度很小，说明玻璃棒______。
18．图中电流表的分度值是______A，示数是______A。
19．如图所示的电路图中若要使灯泡L1和L2组成串联电路应该闭合开关________；若要使灯泡L1和L2组成并联电路应该闭合开关________，如果闭合开关________就会导致整个电路短路。
20．如图电路，要使灯泡L2和L3组成串联电路，应闭合开关_________；要使灯泡L1和L2组成并联电路，应闭合开关___________。
三、综合题
21．（1）如图所示，利用相同的酒精灯分别对质量、初温均相同的食用油和水加热相同时间，观察到食用油比水的温度变化大，说明食用油的比热容比水的比热容______。
（2）如图所示，用毛皮摩擦过的橡胶棒接触原来不带电的验电器的金属球，两片金属箔张开一定角度，由此得知橡胶棒是带电的。验电器的金属箔能够张开，是由于_____。
22．阅读短文，回答下列问题：
神奇的热电偶
1821年，德国物理学家塞贝克发现了一种奇怪的现象：如图所示，把一根铁丝的两端分别与2根铜丝相连接，再与一只小量程的电流表串联成闭合电路。然后把铜、铁丝的一个连接点A放在盛有冰水混合物的杯中保持低温（冷接头），另一个连接点B放在火焰上加热（热接头），发现电流表的指针向右发生偏转，表明闭合电路中产生了电流，塞贝克把这种电流叫做“热电流”，这样的电路叫做“热电偶电路”。
塞贝克后来还对一些金属材料做出了测量，并对35种金属排成一个序列（即Bi﹣Ni﹣Co﹣Pd﹣U﹣Cu﹣Mn﹣Ti﹣Hg﹣Pb﹣Sn﹣Cr﹣Mo﹣Rb﹣Ir﹣Au﹣Ag﹣Zn﹣W﹣Cd﹣Fe﹣……），并指出，当序列中的任意两种金属构成闭合回路时，电流将从排序较前的金属经热接头流向排序较后的金属。
下表是通过实验测得的热电流大小与温度差关系的一组数据：
两接点间的温度差/°C 0 1 100 200 300 500 800 1000 1500 1700
电路中的电流/mA 0 1 64 142 229 417 731 956 1545 1781
（1）上图中的热电偶实际上是一个电源，它的正极是连接点___________，它的电能是由___________能转化而来；
（2）由短文可知，热电偶电路中电流的大小除了跟相互连接的两种金属丝的性质有关外，还跟连接点A和B间的温度差有关，温度差越大，热电流越___________；
（3）其它条件不变，只将A处杯中的冰水混合物换为沸水，电路中的电流________（变大/变小/不变）；
（4）其它条件不变，只将图中的铁丝换成镍（Ni）丝，则观察到的现象是________；
（5）若将图中连接点A与一恒温物体接触，连接点B与被测物体接触，则电流表的刻度盘可用于显示温度的高低，关于这种温度计，下列说法正确的是___________。
A．它的量程比常用的液体温度计小
B．这种温度计的刻度是不均匀的
C．这种温度计不可以测量0°C以下的温度
D．使用这种温度计测量温度时，两个连接点须同时与被测物体接触
23．经科学研究发现，两个带电小球所带电荷量分别为q1、q2，当它们之间的距离为r（远大于小球直径）时，它们之间的作用力，其中常量k=9×109N·m2/C2。
（1）如图1，将甲、乙两个带电小球放在光滑的绝缘水平面上，若甲球带正电荷、乙球带负电荷，则它们之间的作用力为______力（选填“引”或者“斥”），此时两球将相互______（选填“靠近”或者“远离”）。
（2）如图2，为了使这两个小球在原来的位置静止，沿着甲、乙两球的球心连线方向，在乙球的右边某位置放上一个电荷量为q3的小球丙，此时恰好使得三球均保持静止。则丙球应该带______电荷（选填“正”或者“负”），且丙球的电荷量q3______（选填“>”、“<”或者“=”）乙球的电荷量q2。
24．在能源供应持续紧张、环保呼声日益高涨的今天，电动公交车具有环保、低噪音、经济安全等优点而获得青睐。
（1）电动公交车的电池放电后可以再充电，它在充电过程中将______能转化为______能储存下来，此过程中，它是______；（填“用电器”或“电源”）
（2）电动公交车转弯前，要打开转向灯，司机需拨动一下方向盘旁边的一根杆，这根杆的作用相当于电路中的______，位于同侧的前后两个转向灯会同时闪亮，如果前转向灯坏了后转向灯还能亮，这说明位于汽车同侧的前后两个转向灯的连接方式为______；
（3）一辆电动公交车在匀速爬坡时，它的动能______，机械能______。（以上两空选填 “增大”、“减小”或“不变”）。在下陡坡时司机要踩着刹车，刹车片会发烫，这是通过______的方式增加刹车片的内能。
25．静电
所谓静电，就是一种处于静止状态的电荷或者说不流动的电荷。当电荷聚集在某个物体上或表面时就形成了静电。当带静电物体接触零电位物体（接地物体）或与其有电位差的物体时都会发生电荷转移，就是我们日常见到火花放电现象。当我们活动时，身体、衣物会和地面、空气等产生摩擦，使电子在它们之间发生转移，从而使身体带电。
静电的危害很多，它的第一种危害来源于带电体的互相作用。如，在飞机机体与空气、水气、灰尘等微粒摩擦时会使飞机带电，如果不采取措施，将会严重干扰飞机无线电设备的正常工作，使飞机变成聋子和瞎子；在印刷厂里，纸页之间的静电会使纸页粘合在一起，难以分开，给印刷带来麻烦；在制药厂里，由于静电吸引尘埃，会使药品达不到标准的纯度；在放电视时荧屏表面的静电容易吸附灰尘和油污，形成一层尘埃的薄膜，使图像的清晰程度和亮度降低……。静电的第二大危害，是有可能因静电火花点燃某些易燃物体而发生爆炸，如，在手术台上，电火花会引起麻醉剂的爆炸，伤害医生和病人；在煤矿，则会引起瓦斯爆炸，会导致工人死伤，矿井报废……。当然，当人体长期处于静电的辐射下时，会出现精神紧张、焦躁、胸闷等不适症状，影响正常的工作和生活。
任何事物都有两面性。对于静电这一隐蔽的捣蛋鬼。只要摸透了它的脾气，扬长避短，也能让它为人类服务。比如，静电印花、静电喷涂、静电植绒、静电除尘和静电分选技术等，已在工业生产和生活中得到广泛应用。静电也开始在淡化海水，喷洒农药、人工降雨、低温冷冻等许多方面大显身手，甚至在宇宙飞船上也安装有静电加料器等静电装置。
请根据上述材料，回答下列问题：
（1）写出一个日常生活中的静电现象 ___________。
（2）简单总结静电产生的原因是 ___________。
（3）写出一个静电利用的实例 ___________。
（4）细心你大概会发现：油罐车的尾部拖一条铁链，潮湿的天气里不容易做好静电实验。请选择其中一个现象加以解释。 ___________。
（5）给出日常生活中防止消除静电的办法，写出至少两个 ___________。
26．在连接电路时，开关应处于 _______状态。请在如图电路中用笔添加一根导线，连接成并联电路，使S1能单独控制L1，S2能单独控制L2_______。
试卷第1页，共3页
试卷第2页，共2页
参考答案：
1．A
2．C
3．A
4．C
5．C
6．D
7．A
8．D
9．C
10．A
11．D
12．B
13．D
14．B
15．D
16． 闭合 a
17． 失去电子 排斥 所带电荷量少
18． 0.02 0.24
19． S2 S3、S1 S1、S2
20． S2 S1、S2、S3
21． 小 同种电荷相互排斥
22． A 内 大 变小 电流表指针反向偏转 B
23． 引 靠近 正 >
24． 电 化学 用电器 开关 并联 不变 增大 做功
25． 衣物和身体摩擦时会产生放电现象 静电现象产生的实质是电子发生了转移 静电除尘 油罐车的尾部拖一条铁链，可以把电荷引入大地，避免静电积累 ①印染车间里保持适当的湿度；②加油站的除静电按钮
26． 断开
