人教版物理八年级下册同步提优训练 12.1杠杆 第1课时　杠杆及其力臂作图（有答案）

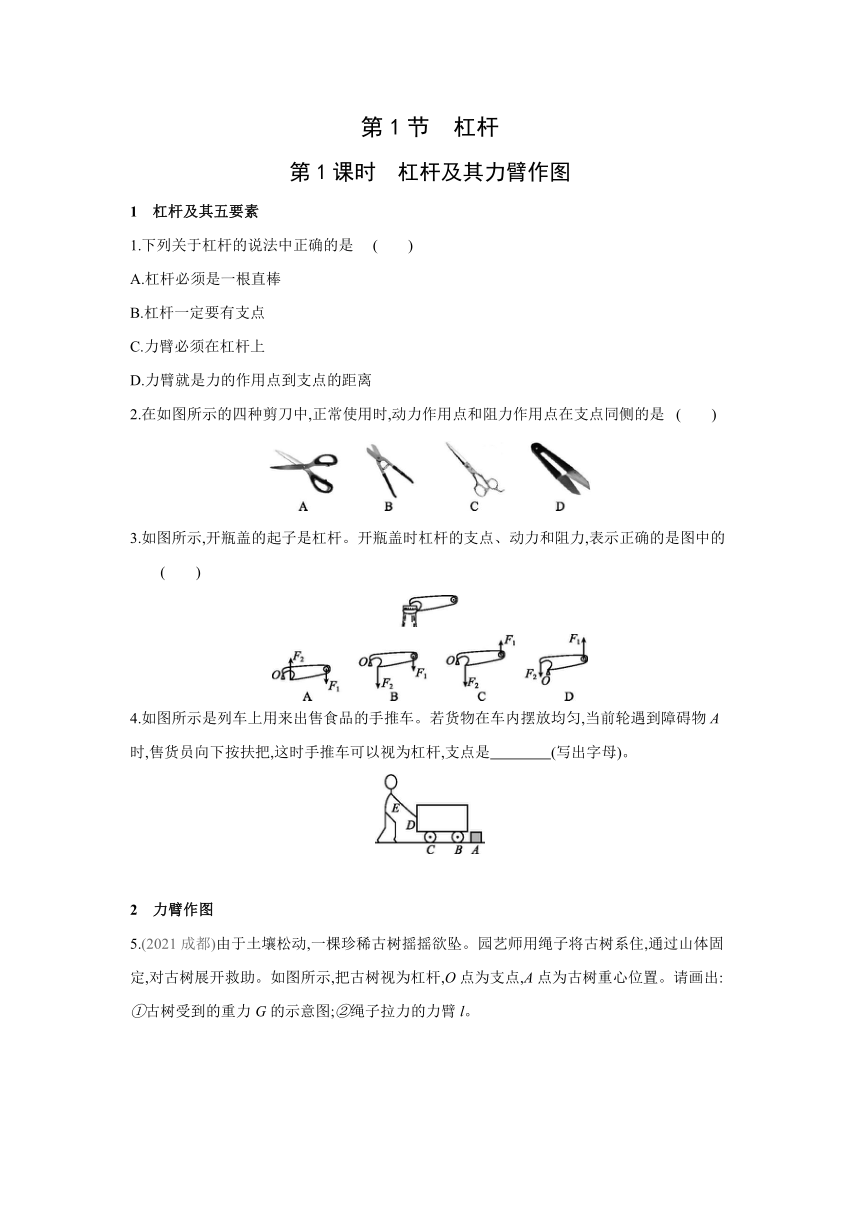

第1节　杠杆
第1课时　杠杆及其力臂作图
1　杠杆及其五要素
1.下列关于杠杆的说法中正确的是 (　　)
A.杠杆必须是一根直棒
B.杠杆一定要有支点
C.力臂必须在杠杆上
D.力臂就是力的作用点到支点的距离
2.在如图所示的四种剪刀中,正常使用时,动力作用点和阻力作用点在支点同侧的是 (　　)
3.如图所示,开瓶盖的起子是杠杆。开瓶盖时杠杆的支点、动力和阻力,表示正确的是图中的 (　　)
4.如图所示是列车上用来出售食品的手推车。若货物在车内摆放均匀,当前轮遇到障碍物A时,售货员向下按扶把,这时手推车可以视为杠杆,支点是　　　　(写出字母)。
2　力臂作图　　
5.(2021成都)由于土壤松动,一棵珍稀古树摇摇欲坠。园艺师用绳子将古树系住,通过山体固定,对古树展开救助。如图所示,把古树视为杠杆,O点为支点,A点为古树重心位置。请画出:①古树受到的重力G的示意图;②绳子拉力的力臂l。
6.(2020重庆)如图所示,硬棒OB能绕支点O转动,A处用绳子拉住固定在墙壁上。请画出拉力F的力臂(用l表示)。
7.请画出图中杠杆动力F的力臂l。
8.(2020成都)深蹲运动是靠腿部肌肉收缩产生动力,克服人体上部的重力G,从而达到锻炼目的(如图甲所示)。图乙是将人体抽象为杠杆的示意图,O为支点,请在图乙中画出G的示意图及其力臂l(A点为人体上部的重心)。
9.(2021眉山)如图所示,利用杠杆AOB撬动重物m,O为杠杆支点,l1为杠杆的动力臂,现杠杆在水平位置平衡。
(1)作出杠杆动力F1的示意图。
(2)作出重物m对杠杆压力F2的示意图。
第1节　杠杆
第1课时　杠杆及其力臂作图
1.B　2.D　3.C
4.C　 由图可知,当前轮遇到障碍物A时,售货员向下按扶把,手推车可看作杠杆,手推车绕着C点(小车后轮的轴)转动,因此C是支点。
5.如图所示
6.如图所示
7.如图所示
8.如图所示
9.如图所示
