中小学教育资源及组卷应用平台
电功率专项复习
一、选择题
1．目前城市公共区域、小区等都安装了公共充电插座，采取扫码付费自动充电（如图所示）。给电动自行车充电时，充电器将220V家庭电路电压降为电动车蓄电池需要的充电电压。假设某充电器输出电压为48V，输出电流为2.5A，当地的商用电价为1元/（kW·h），以下描述中符合事实的是（ ）
A这些插座都是串联的
B该充电器的输出功率为550W
C它充电6小时的用电成本是0.72元
D、手机照相机扫码时，影像传感器上所成的像为正立放大的虚像
2.两只灯泡A和B额定电压都是110 V，A的额定功率为60 W，B的额定功率为100 W，为了把它们接在220 V电路上都能正常发光，并要电路中消耗的电功率最小，应采用下面的哪种接法？( )
A B C D
3．（2020 宝应县三模） ( http: / / www.21cnjy.com )已知小灯泡的额定电压，小明打算增加一个定值电阻R0，只利用一只电表，通过操作开关来测量小灯泡的额定功率。下列图中是小明设计的四种不同方案的电路图。其中能够测出小灯泡额定功率的是（ ）
A．甲和丙 B．丙和丁 C．乙和丙 D．乙和丁
4．图为学生做电学实验的电路图，电源电压不变，R0＝5Ω，滑动变阻器最大值10Ω，闭合开关后，下列说法正确的是（ ）
A. 向左移动变阻器的滑片P，A表示数变大，V2表示数变大
B. 向左移动变阻器的滑片P，电阻R消耗的电功率先变大再变小
C. 向右移动变阻器的滑片P到最右端时，电路电功率达到最大
D. 向右移动变阻器的滑片P，V1表和A表的示数之比变大
5．如图所示的电路，不考虑温度对灯丝电阻的影响，电源电压保持不变，R是一个定值电阻，阻值为10Ω，若在a、b间接入一个标有“4V 4W”灯泡L1，和开关S，它恰好能正常发光，若在a、b间接入一个标有“4V”的灯泡L2，闭合开关S，它比正常发光时要稍亮一些，则下列判断不正确的是（ ）
A．电源电压为14V B．R的实际功率变大
C．整个电路的实际功率变小 D．灯泡L2的额定功率小于4W

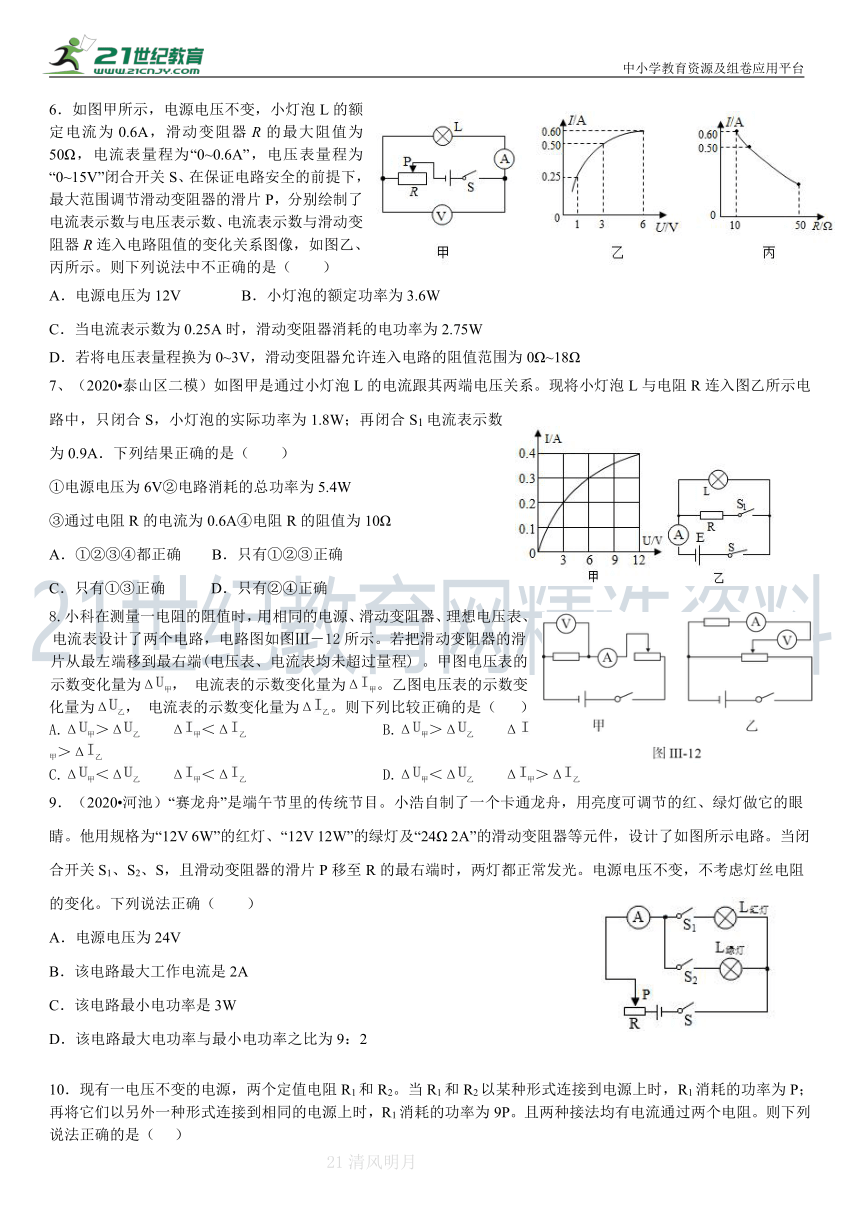

6．如图甲所示，电源电压不变，小灯泡L的额定电流为0.6A，滑动变阻器R的最大阻值为50Ω，电流表量程为“0~0.6A”，电压表量程为“0~15V”闭合开关S、在保证电路安全的前提下，最大范围调节滑动变阻器的滑片P，分别绘制了电流表示数与电压表示数、电流表示数与滑动变阻器R连入电路阻值的变化关系图像，如图乙、丙所示。则下列说法中不正确的是（ ）
A．电源电压为12V B．小灯泡的额定功率为3.6W
C．当电流表示数为0.25A时，滑动变阻器消耗的电功率为2.75W
D．若将电压表量程换为0~3V，滑动变阻器允许连入电路的阻值范围为0Ω~18Ω
7、（2020 泰山 ( http: / / www.21cnjy.com )区二模）如图甲是通过小灯泡L的电流跟其两端电压关系。现将小灯泡L与电阻R连入图乙所示电路中，只闭合S，小灯泡的实际功率为1.8W；再闭合S1电流表示数为0.9A．下列结果正确的是（ ）
①电源电压为6V②电路消耗的总功率为5.4W
③通过电阻R的电流为0.6A④电阻R的阻值为10Ω
A．①②③④都正确 B．只有①②③正确
C．只有①③正确 D．只有②④正确
8.小科在测量一电阻的阻值时，用相同的电源、滑动变阻器、理想电压表、电流表设计了两个电路，电路图如图Ⅲ―12所示。若把滑动变阻器的滑片从最左端移到最右端(电压表、电流表均未超过量程) 。甲图电压表的示数变化量为Δ甲， 电流表的示数变化量为Δ甲。乙图电压表的示数变
化量为Δ乙， 电流表的示数变化量为Δ乙。则下列比较正确的是（ ）
A.Δ甲＞Δ乙 Δ甲＜Δ乙 B.Δ甲＞Δ乙 Δ甲＞Δ乙
C.Δ甲＜Δ乙 Δ甲＜Δ乙 D.Δ甲＜Δ乙 Δ甲＞Δ乙
9．（2020 河池）“赛龙舟”是端午节里 ( http: / / www.21cnjy.com )的传统节目。小浩自制了一个卡通龙舟，用亮度可调节的红、绿灯做它的眼
睛。他用规格为“12V 6W”的红灯、“12V 12W”的绿灯及“24Ω 2A”的滑动变阻器等元件，设计了如图所示电路。当闭
合开关S1、S2、S，且滑动变阻器的滑片P移至R的最右端时，两灯都正常发光。电源电压不变，不考虑灯丝电阻
的变化。下列说法正确（ ）
电源电压为24V
B．该电路最大工作电流是2A
C．该电路最小电功率是3W
D．该电路最大电功率与最小电功率之比为9：2
10．现有一电压不变的电源，两个定值电阻R1和R2。当R1和R2以某种形式连接到电源上时，R1消耗的功率为P；再将它们以另外一种形式连接到相同的电源上时，R1消耗的功率为9P。且两种接法均有电流通过两个电阻。则下列说法正确的是（ ）
A. 第一种连接R1和R2两端的电压之比为1：2 B. 前后两种连接中R1两端的电压之比为1：2
C. 第一种连接形式是两电阻并联 D. 第二种连接形式中R2消耗的功率为4.5P
二、填空题
11．某小区路灯利用与太阳能电池板相连的蓄电池作电源，已知蓄电池电压为12V、容量为24A·h（安·小时）。若路灯的规格为“12V、24W”，充满电的蓄电池可供路灯连续工作_______小时。
12．（2021 吴兴区模拟）一只标有“6V 3.6W”的小灯泡和一个定值电阻“10Ω0.5A”，通过它们的电流随两端电压的变化关系如图所示，若把它们并联接入3V的电路中，则电路的总功率为 W．若把它们串联在一个电路中，小灯泡的最大功率为 W。
13．（2020 新吴区二模）如图所示为 ( http: / / www.21cnjy.com )“无人机”（多功能飞行器），它具有4个旋翼，可通过无线电进行操控，其在拍摄调查、无人配送等方面具有广阔的前景。起飞时，增大四个旋翼的转速，无人机就会上升，这是因为 。该机所需的能量是由一块输出电压为15V，容量为5000mA h的电池提供。若电能的80%用于飞行，飞行时的实际功率为100W，则该机最多能飞行 min。
14.（2020 碑 ( http: / / www.21cnjy.com )林区校级二模）如图所示：是探究“电流通过导体时产生的热量与哪些因素有关”的实验装置。两个相同的透明容器中密封着等量的空气，将1、2和3、4导线分别接到电源两端。
①甲图所示的装置用来探究电流通过电阻丝产生的热量与 的关系；
②通过观察乙图中的实验现象，可知 （选填“c”或“d”）容器中电阻丝的阻值大。
( http: / / www.21cnjy.com )
第14题 第15题
15．如图甲所示，某同学在“测量小灯泡电功率”的实验中，误将电压表并联在滑动变阻器两端，他从滑片置于最右端时开始记录第一组数据，调节滑片测得多组数据，描绘出的U－I图像如图乙所示，已知小灯泡的额定电压为2.5 V，电源电压为4.5 V，可求得小灯泡正常发光时的阻值为______Ω，额定功率为______W，变阻器最大阻值为______Ω，为使小灯泡两端电压不超过3 V，则滑动变阻器接入电路的最小阻值为______Ω。
16.如图所示是一只USB接口的便携式小风扇，它的额定电压为5V，额定功率为5W，输出功率为4.5W。某一次使用不当，造成电动机卡死，电动机线圈温度过高而烧坏。则小风扇电动机线圈的电阻为________，卡死时电动机线圈1min产生的热量是________。
三、实验探究题
17.图甲是测定小灯泡（额定电压2V)电功率的实验电路，
（1）某同学根据实验数据画出如图乙所示的图像，则该小灯泡的额定功率为 瓦。老师认为图乙曲线右半段不符合实验事实，理由是 。

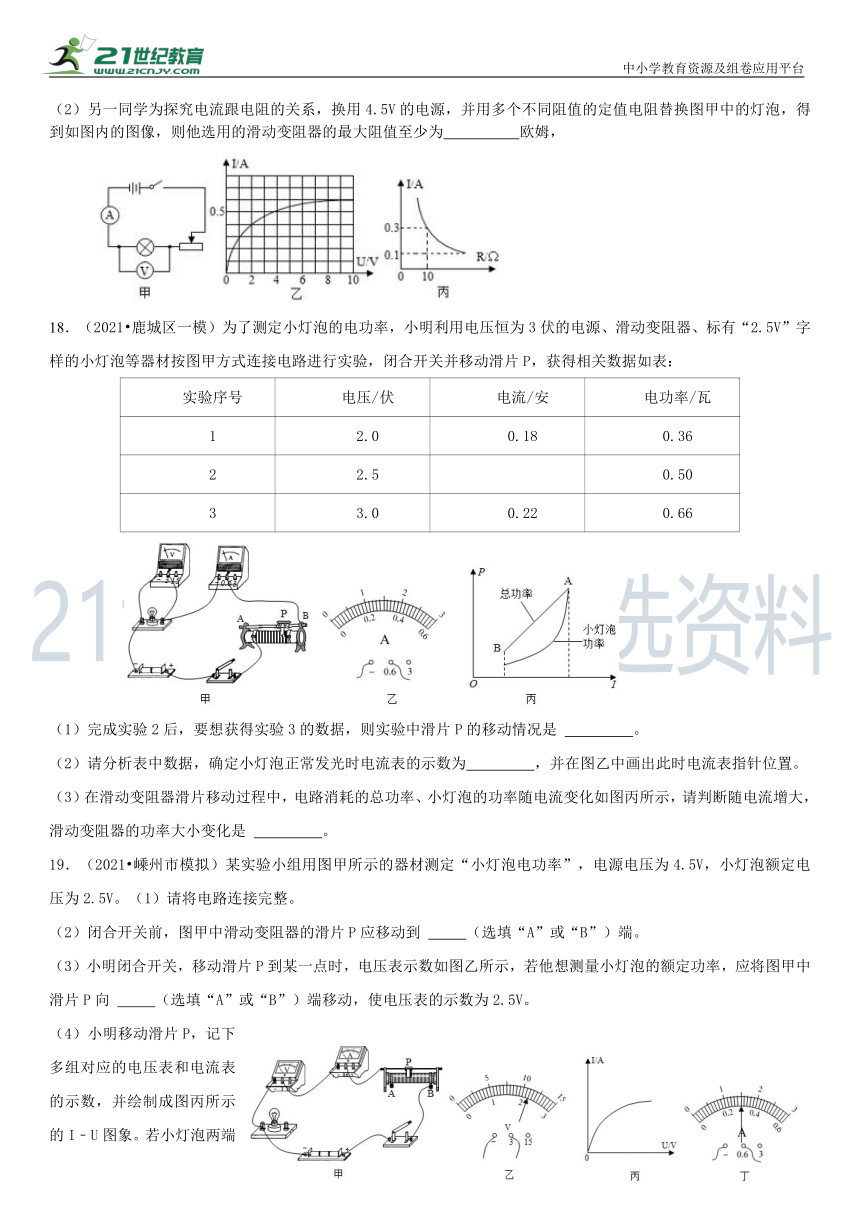

（2）另一同学为探究电流跟电阻的关系，换用4.5V的电源，并用多个不同阻值的定值电阻替换图甲中的灯泡，得到如图内的图像，则他选用的滑动变阻器的最大阻值至少为 欧姆，
18．（2021 鹿城区一模）为了测定小灯泡的电功率，小明利用电压恒为3伏的电源、滑动变阻器、标有“2.5V”字样的小灯泡等器材按图甲方式连接电路进行实验，闭合开关并移动滑片P，获得相关数据如表：
实验序号 电压/伏 电流/安 电功率/瓦
1 2.0 0.18 0.36
2 2.5 0.50
3 3.0 0.22 0.66
（1）完成实验2后，要想获得实验3的数据，则实验中滑片P的移动情况是 。
（2）请分析表中数据，确定小灯泡正常发光时电流表的示数为 ，并在图乙中画出此时电流表指针位置。
（3）在滑动变阻器滑片移动过程中，电路消耗的总功率、小灯泡的功率随电流变化如图丙所示，请判断随电流增大，滑动变阻器的功率大小变化是 。
19．（2021 嵊州市模拟）某实验小组用图甲所示的器材测定“小灯泡电功率”，电源电压为4.5V，小灯泡额定电压为2.5V。（1）请将电路连接完整。
（2）闭合开关前，图甲中滑动变阻器的滑片P应移动到 （选填“A”或“B”）端。
（3）小明闭合开关，移动滑片P到某一点时，电压表示数如图乙所示，若他想测量小灯泡的额定功率，应将图甲中滑片P向 （选填“A”或“B”）端移动，使电压表的示数为2.5V。
（4）小明移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I﹣U图象。若小灯泡两端实际电压为1.5V时，电流表的示数如图丁所示，则小灯泡的额定功率可能是 。
A．0.45W B．0.75W C．1.05W D．1.25W
20.小科利用如图Ⅲ―21甲所示的电路进行“测量小灯泡的功率”的实验。
(1)他用一个额定电压为2.5V的小灯泡替换原电路中的电阻R。连接好电路并闭合开关，发现小灯泡不亮。这时小科观察到电压表没示数，电流表有示数，则电路的故障可能是 。
(2)排除故障后，小科完成了小灯泡在额定电压下工作时的实验记录，按实验设计，他还应该测量小灯泡在不同电压下工作时的功率。为测量小灯泡两端电压高于其额定电压20%时的电功率，他应将小灯泡两端电压调到相应大小，此时电流表指针的位置如图乙所示，则小灯泡的实际功率为 W。
(3)在某次调节中，滑动变阻器接入电路的阻值减小了Δ1，小灯泡电阻变化了Δ2，则|Δ1| |Δ2|(填“＞”“＜”或“＝”) .
四、计算题
21．一般热水器由加热系统、测温系统和控水系统组成。某台电热水器铭牌部分信息已经模糊，如图a所示，其测温系统可以简化为如图b所示的电路，电源为9V恒定电源，R1为4Ω定值电阻，R2为热敏电阻，其阻值随温度变化的关系如图c所示。
（1）为估算电热水器的额定功率，关闭其他用电器，让热水器正常工作1分钟，观察电能表，如图d所示，转动150转，则消耗电能多少千瓦时，电热水器的额定功率是多少瓦？
（2）若该电热水器的效率是90%，装满10℃冷水加热到40℃热水洗浴，则需要多少时间？(c水=4200J/kg℃)
22.培养菌种需要在恒温下进行。如图所示为探究小组设计的恒温箱的简易图，他们将一段阳值为72Ω的电热丝接入电源电压为36V的电路中(假设电热丝阻值不随温度变化)，请解答下列问题：
(1)电路工作时通过电热丝的电流是多少
(2)电热丝工作1h所消耗的电能是多少
(3)不同的菌种需要不同的培育温度。因此，探究小组在恒温箱外的电路中串联了一个规格为“200Ω 1A”的变阻箱，某菌种的培育温度为32℃，又测得该目标温度时，恒温箱的散热功率为2W。在不改变电源电压和原电执丝的情况下，请计算说明需如何调节变阻箱阻值
23.随着国家大力倡导共享经济，大量的共享单车和电动车出现在了马路上，下表是一辆共享电动车的铭牌上给出的技术参数。
车型 整车质量 最大载重 电动机输出功率 额定电压 额定电流
26寸电动车 30kg 120kg 160W 40V 5.0A
根据表中数据计算：
（1）该电动机正常工作10分钟，线圈产生的热量；
（2）该电动机线圈的电阻；
（3）该电动机正常工作的效率。
24．（2021 杭州模拟）如图所示，已知电源电压恒为U，定值电阻阻值为R1，滑动变阻器从最左边滑到最右端的过程中，则：
（1）试解释R1的电功率的变化情况。
（2）R2的电功率在此过程中有无最大值？通过计算证明。
25.（2021·柯桥模拟）如图所示是某型号电饭锅内部电路简图，通过温控开关的闭合和自动断开实现“高温烧煮”和“保温”两档切换，铭牌如表（其中保温时电路总功率已经模糊不清），请你解答以下问题：
频率 50HZ
额定电压 220V
高温烧煮功率 880W
保温时电路总功率
铭牌上的参数
（1）按下温控开关按钮，电饭煲处于________档（选填“高温烧煮”或“保温”）。
（2）R1的阻值是多大
（3）若在某次烧饭过程中电饭煲在“高温烧煮”档时正常工作15分钟，后处于“保温”状态6分钟，共消耗电能0.2244kW·h，保温时电路的总功率是多少？
（4）当达到设定温度102℃以上时，温控开关会自动弹起。若某次用该电饭煲的“高温烧煮”档烧水5分钟，电饭煲的烧水效率是90%，其可以将2kg的水从30℃加热到多少摄氏度？（C水=4.2×103J/（kg ℃））
答案
1-5、CCCBB 6-10、DADCB
11、12
12、2.4 , 4
13力的作用是相互的，36
14、电流，d
15、12.5,0.9,40,6.8
16、0.5Ω，3000J
17、0.8，当实际电压远大于灯的额定电压时，小灯泡会烧毁
向左移动，0.2A，略，先增大，后减小为0
略。A, B, C
小灯泡短路，0.66，＞
3000w，38.9分钟
0.5A，144Ω，一开始变阻箱电阻调到小于144Ω，达到目标后，保持144Ω不变。
2.4×104 J 1.6Ω，80％
24.（1）当滑动变阻器从最左端滑到最右端的过程中，滑动变阻器接入电路的阻值变大，电路的总电阻变大，由欧姆定律可知，电路电流变小，由P＝I2R可得，R1的电功率变小；
（2）电路电流：I＝，
R2的电功率：P2＝I2R2＝R2＝R2＝
＝＝
显然当R2＝R1时，R2的电功率最大。
25.高温烧煮，44W，58.3℃。
