2.2 法拉第电磁感应定律 专项测试（word版含答案）

2.2、法拉第电磁感应定律
一、选择题（共17题）

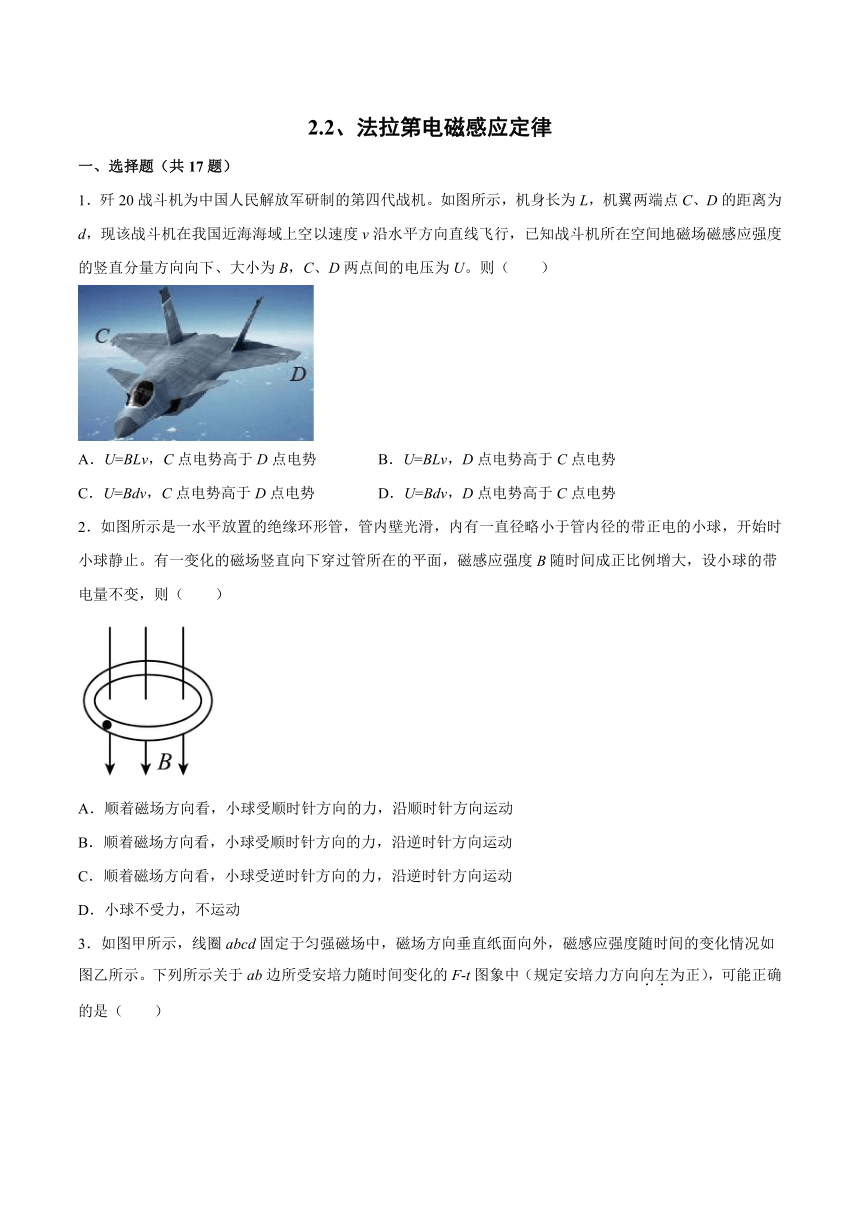

1．歼20战斗机为中国人民解放军研制的第四代战机。如图所示，机身长为L，机翼两端点C、D的距离为d，现该战斗机在我国近海海域上空以速度v沿水平方向直线飞行，已知战斗机所在空间地磁场磁感应强度的竖直分量方向向下、大小为B，C、D两点间的电压为U。则（　　）
A．U=BLv，C点电势高于D点电势 B．U=BLv，D点电势高于C点电势
C．U=Bdv，C点电势高于D点电势 D．U=Bdv，D点电势高于C点电势
2．如图所示是一水平放置的绝缘环形管，管内壁光滑，内有一直径略小于管内径的带正电的小球，开始时小球静止。有一变化的磁场竖直向下穿过管所在的平面，磁感应强度B随时间成正比例增大，设小球的带电量不变，则（　　）
A．顺着磁场方向看，小球受顺时针方向的力，沿顺时针方向运动
B．顺着磁场方向看，小球受顺时针方向的力，沿逆时针方向运动
C．顺着磁场方向看，小球受逆时针方向的力，沿逆时针方向运动
D．小球不受力，不运动
3．如图甲所示，线圈abcd固定于匀强磁场中，磁场方向垂直纸面向外，磁感应强度随时间的变化情况如图乙所示。下列所示关于ab边所受安培力随时间变化的F-t图象中（规定安培力方向向左为正），可能正确的是（　　）
A． B．
C． D．

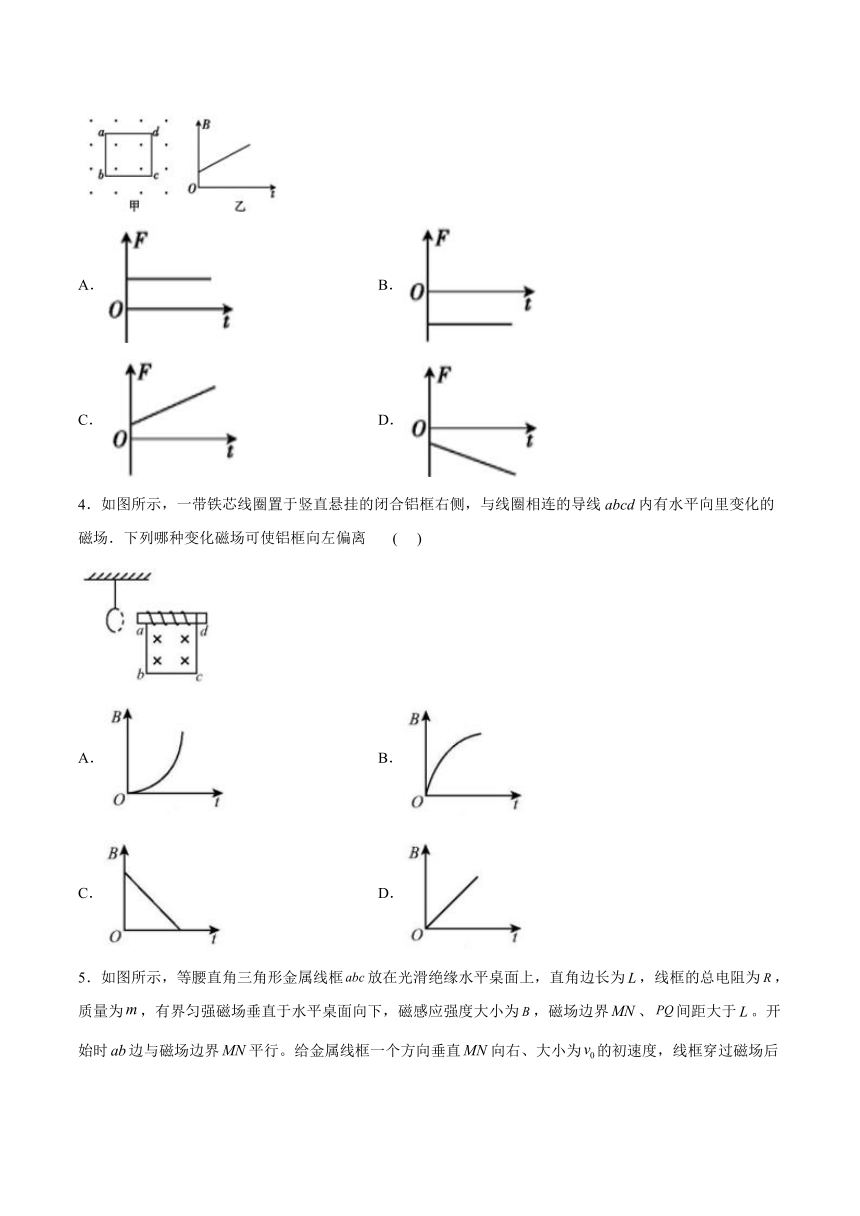

4．如图所示，一带铁芯线圈置于竖直悬挂的闭合铝框右侧，与线圈相连的导线abcd内有水平向里变化的磁场．下列哪种变化磁场可使铝框向左偏离 ( )
A． B．
C． D．
5．如图所示，等腰直角三角形金属线框放在光滑绝缘水平桌面上，直角边长为，线框的总电阻为，质量为，有界匀强磁场垂直于水平桌面向下，磁感应强度大小为，磁场边界、间距大于。开始时边与磁场边界平行。给金属线框一个方向垂直向右、大小为的初速度，线框穿过磁场后的速度大小为，则下列分析正确的是（　　）
A．线框进入磁场过程中产生顺时针方向的感应电流
B．线框刚进入磁场时产生的感应电流为
C．线框进入磁场和穿出磁场过程均做匀减速运动
D．线框穿过磁场过程产生的热量为
6．一质量为m，半径为R的金属圆环，圆心为O，在O点正下方处的下方有一磁感应强度为B的匀强磁场，在圆环下落至图示位置（圆环刚好完全进入磁场）的过程中，金属圆环产生的焦耳热为Q，重力加速度为g。对圆环下列说法正确的是（　　）
A．圆环进入磁场过程中感应电流方向（正对纸面）是顺时针的
B．圆环所受安培力一直增大，方向竖直向上
C．圆环所受安培力大小变化和方向均无法确定
D．圆环刚完全进入磁场时的速度为

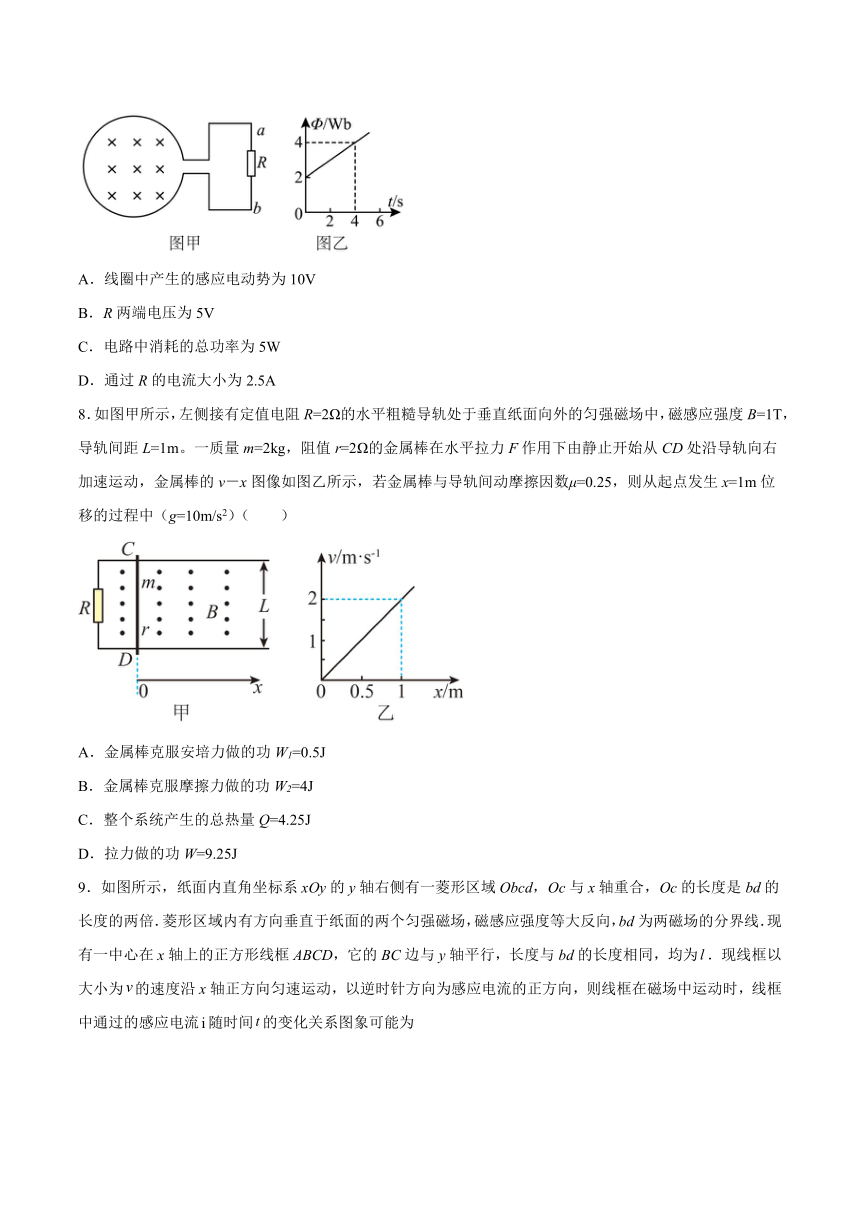

7．一线圈匝数为n=10匝，线圈电阻r=2.0Ω，在线圈外接一个阻值R=3.0Ω的电阻，如图甲所示。线圈内有垂直纸面向里的磁场，线圈内磁通量Φ随时间t变化的规律如图乙所示。下列说法正确的是（　　）
A．线圈中产生的感应电动势为10V
B．R两端电压为5V
C．电路中消耗的总功率为5W
D．通过R的电流大小为2.5A
8．如图甲所示，左侧接有定值电阻R=2Ω的水平粗糙导轨处于垂直纸面向外的匀强磁场中，磁感应强度B=1T，导轨间距L=1m。一质量m=2kg，阻值r=2Ω的金属棒在水平拉力F作用下由静止开始从CD处沿导轨向右加速运动，金属棒的v－x图像如图乙所示，若金属棒与导轨间动摩擦因数μ=0.25，则从起点发生x=1m位移的过程中（g=10m/s2）（　　）
A．金属棒克服安培力做的功W1=0.5J
B．金属棒克服摩擦力做的功W2=4J
C．整个系统产生的总热量Q=4.25J
D．拉力做的功W=9.25J

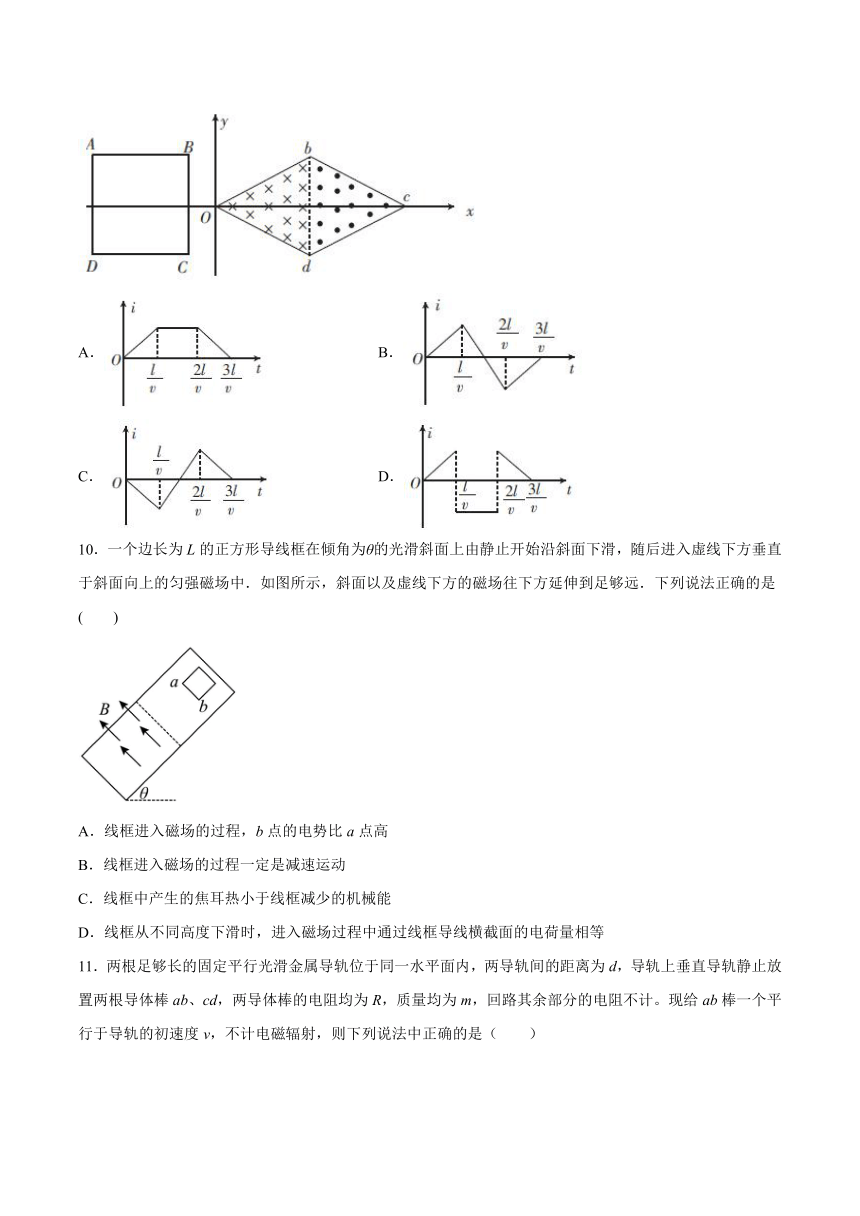

9．如图所示，纸面内直角坐标系xOy的y轴右侧有一菱形区域Obcd，Oc与x轴重合，Oc的长度是bd的长度的两倍．菱形区域内有方向垂直于纸面的两个匀强磁场，磁感应强度等大反向，bd为两磁场的分界线．现有一中心在x轴上的正方形线框ABCD，它的BC边与y轴平行，长度与bd的长度相同，均为．现线框以大小为的速度沿x轴正方向匀速运动，以逆时针方向为感应电流的正方向，则线框在磁场中运动时，线框中通过的感应电流随时间的变化关系图象可能为
A． B．
C． D．
10．一个边长为L的正方形导线框在倾角为θ的光滑斜面上由静止开始沿斜面下滑，随后进入虚线下方垂直于斜面向上的匀强磁场中．如图所示，斜面以及虚线下方的磁场往下方延伸到足够远．下列说法正确的是(　　)
A．线框进入磁场的过程，b点的电势比a点高
B．线框进入磁场的过程一定是减速运动
C．线框中产生的焦耳热小于线框减少的机械能
D．线框从不同高度下滑时，进入磁场过程中通过线框导线横截面的电荷量相等

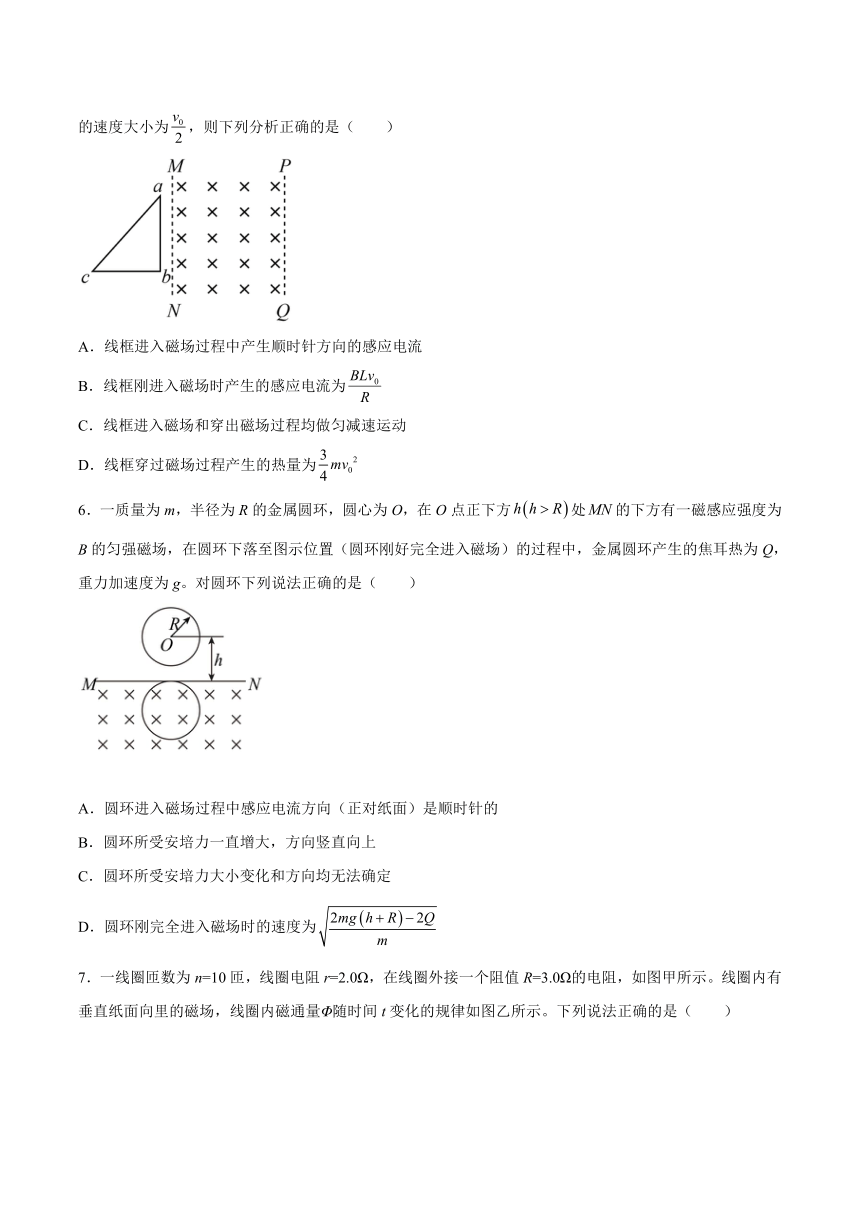

11．两根足够长的固定平行光滑金属导轨位于同一水平面内，两导轨间的距离为d，导轨上垂直导轨静止放置两根导体棒ab、cd，两导体棒的电阻均为R，质量均为m，回路其余部分的电阻不计。现给ab棒一个平行于导轨的初速度v，不计电磁辐射，则下列说法中正确的是（　　）
A．ab棒两端的电压恒为
B．棒中的最大感应电流为
C．cd棒受到的最大安培力为
D．感应电流产生焦耳热的最大值为
12．如图甲所示，边长为L=0.1m的10匝正方形线框abcd处在变化的磁场中，在线框d端点处开有一个小口，d、e用导线连接到一个定值电阻上，线框中的磁场随时间的变化情况如图乙所示(规定垂直纸面向外为磁场的正方向)，下列说法正确的是
A．t=3s时线框中的磁通量为0.03Wb
B．t=4s时线框中的感应电流大小为零
C．t=5s时通过线框中的电流将反向
D．t=8s时通过线框中电流沿逆时针方向
13．两个不可形变的正方形导体框a、b连成如图甲所示的回路，并固定在竖直平面（纸面）内．导体框a内固定一小圆环c，a与c在同一竖直面内，圆环c中通入如图乙所示的电流 （规定电流逆时针方向为正），导体框b的MN边处在垂直纸面向外的匀强磁场中，则匀强磁场对MN边的安培力
A．0~1s内，方向向下
B．1~3s内，方向向下
C．3~5s内，先逐渐减小后逐渐增大
D．第4s末，大小为零
14．如图所示，边长为L的单匝正方形线圈ABCD在外力作用下以速度v向右匀速进入磁感应强度为B的匀强磁场中，第二次又在外力作用下以速度2v匀速进入同一匀强磁场，下列说法正确的是（　　）
A．第一次进入磁场的过程中，CD两端电势差为BLv
B．两次进入过程中线圈产生的感应电流之比I1：I2=1：2
C．两次进入过程中线圈产生的热量之比Q1：Q2=1：4
D．两次进入过程中通过线圈截面的电荷量之比q1：q2=1：2
15．如图甲所示，正三角形导线框位于圆形有界匀强磁场中，磁场方向与导线框所在平面垂直．规定磁场的正方向垂直纸面向里，磁感应强度B随时间变化的规律如图乙所示．下面说法正确的是（ ）
A．0s-1s时间内和5s-6s时间内，导线框中的电流方向相同
B．0s-1s时间内和1s-3s时间内，导线框中的电流大小相等
C．3s-5s时间内，AB边受到的安培力沿纸面且垂直AB边向上
D．1s-3s时间内，AB边受到的安培力不变
16．如图甲所示，两条平行实线间存在垂直于纸面向里的匀强磁场，磁感应强度为，一总电阻为的圆形线圈从靠近左侧实线的位置开始向右做匀速直线运动，圆形线圈产生的感应电动势随时间变化的图线如图乙所示，下列说法正确的是（ ）
A．圆形线圈的半径为 B．圆形线圈运动速度的大小为
C．两实线之间的水平距离 D．在0.05s，圆形线圈所受的安培力大小为400N
17．如图甲，光滑导轨(电阻不计) MN、 PQ平行水平固定放置，导轨间距为L，两根长度略大于L、电阻均为R、质量分别为2m、m的导体棒c、d垂直于导轨放置，与导轨接触良好，空间存在一范围足够大，方向竖直向上的匀强磁场，磁感应强度为B，初始时c、d均处于静止状态，现在对c施加一水平拉力F，使导体棒c向右开始一直以加速度a做匀加速直线运动，拉力F随时间t的变化如图乙所示(图中t0为已知量)，重力加速度为g，则下列说法正确的是（　　）
A．t0时刻拉力F的大小为ma
B．t0时刻导体棒d的速度大小为
C．0~t0时间内，通过导体棒d的电荷量为
D．t0-2t0时间内，整个回路中产生的热量为
二、填空题
18．4m长的直导体棒以3m/s的速度在0.05T的匀强磁场中作垂直于磁场的匀速运动，导体棒两端的感应电动势为__________V．
19．如图所示，金属环半径为a，总电阻为2R，匀强磁场磁感应强度为B，垂直穿过环所在平面。电阻为的导体杆AB沿环表面以速度v向右滑至环中央时，杆的端电压为______
20．如图所示，平行金属导轨间距为d，一端跨接一阻值为R的电阻，匀强磁场磁感强度为B，方向垂直轨道所在平面，一根长直金属棒与轨道成60°角放置，当金属棒以垂直棒的恒定速度v沿金属轨道滑行时，电阻R中的电流大小为________，方向为________（不计轨道与棒的电阻）．
综合题
21．如图所示，长为L、电阻r＝0.3 Ω、质量m＝0.1 kg的金属棒CD垂直跨搁在位于水平面上的两条平行光滑金属导轨上，两导轨间距也是L，棒与导轨间接触良好，导轨电阻不计，导轨左端接有R＝0.5 Ω的电阻，量程为0～3.0 A的电流表串接在一条导轨上，量程为0～1.0 V的电压表接在电阻R的两端，垂直导轨平面的匀强磁场向下穿过平面。现以向右恒定外力F使金属棒右移。当金属棒以v＝2 m/s的速度在导轨平面上匀速滑动时，观察到电路中的一个电表正好满偏，而另一个电表未满偏。问：
(1)此满偏的电表是什么表？说明理由；
(2)拉动金属棒的外力F多大？
(3)此时撤去外力F，金属棒将逐渐慢下来，最终停止在导轨上。求从撤去外力到金属棒停止运动的过程中通过电阻R的电荷量。
22．如图所示，光滑且足够长的平行金属导轨MN、PQ固定在同一水平面上，两导轨间距，电阻，导轨上停放一质量、电阻的金属杆，导轨电阻可忽略不计，整个装置处于磁感应强度的匀强磁场中，磁场方向竖直向下，现用一外力F沿水平方向拉杆，使之由静止开始运动，若理想电压表的示数U随时间t变化的关系如图（b）所示。
（1）试分析说明金属杆的运动情况；
（2）求第2s末外力F的大小。
23．如图甲所示，电阻不计的光滑平行金属导轨相距L = 0.5m，上端连接R=0.5Ω的电阻，下端连着电阻不计的金属卡环，导轨与水平面的夹角θ=300，导轨间虚线区域存在方向垂直导轨平面向上的磁场，其上、下边界之间的距离s = 10m，磁感应强 度B-t图如图乙所示.长为L且质量为m= 0.5kg的金属棒ab的电阻不计，垂直导 轨放置于距离磁场上边界d = 2.5m处，在t= 0时刻由静止释放，棒与导轨始终接触良好，滑至导轨底端被环卡住不动g取10m/s2，求：
(1)棒运动到磁场上边界的时间；
(2)棒进入磁场时受到的安培力；
(3)在0-5s时间内电路中产生的焦耳热.
24．如图所示，导体棒b在匀强磁场中向右运动，请标出导体棒中的感应电流方向及导体棒在磁场中所受安培力的方向.
( )
