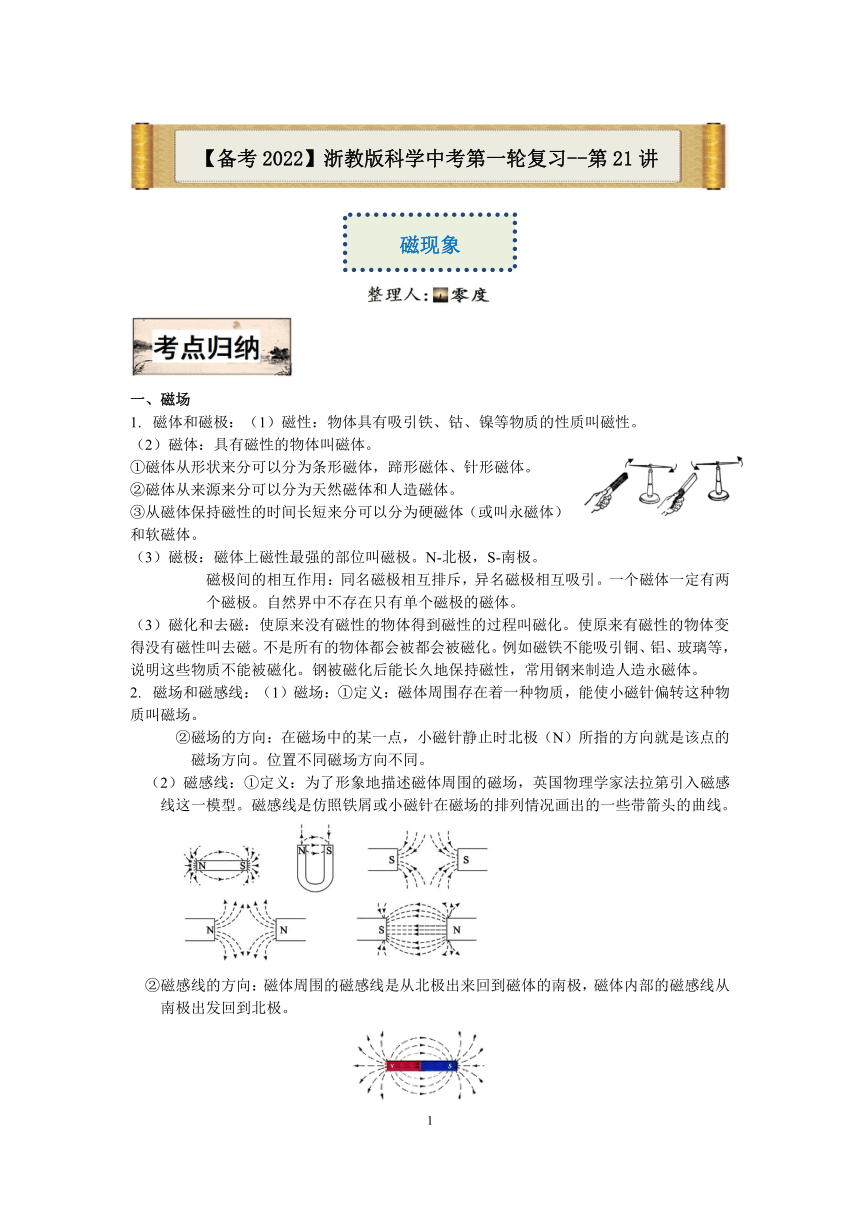

【备考2022】浙教版科学中考第一轮复习--第21讲：磁现象【word，含答案 】

一、磁场
磁体和磁极：（1）磁性：物体具有吸引铁、钴、镍等物质的性质叫磁性。
（2）磁体：具有磁性的物体叫磁体。
①磁体从形状来分可以分为条形磁体，蹄形磁体、针形磁体。
②磁体从来源来分可以分为天然磁体和人造磁体。
③从磁体保持磁性的时间长短来分可以分为硬磁体（或叫永磁体）和软磁体。
（3）磁极：磁体上磁性最强的部位叫磁极。N-北极，S-南极。
磁极间的相互作用：同名磁极相互排斥，异名磁极相互吸引。一个磁体一定有两个磁极。自然界中不存在只有单个磁极的磁体。
（3）磁化和去磁：使原来没有磁性的物体得到磁性的过程叫磁化。使原来有磁性的物体变得没有磁性叫去磁。不是所有的物体都会被都会被磁化。例如磁铁不能吸引铜、铝、玻璃等，说明这些物质不能被磁化。钢被磁化后能长久地保持磁性，常用钢来制造人造永磁体。
磁场和磁感线：（1）磁场：①定义：磁体周围存在着一种物质，能使小磁针偏转这种物质叫磁场。
②磁场的方向：在磁场中的某一点，小磁针静止时北极（N）所指的方向就是该点的磁场方向。位置不同磁场方向不同。
（2）磁感线：①定义：为了形象地描述磁体周围的磁场，英国物理学家法拉第引入磁感线这一模型。磁感线是仿照铁屑或小磁针在磁场的排列情况画出的一些带箭头的曲线。
②磁感线的方向：磁体周围的磁感线是从北极出来回到磁体的南极，磁体内部的磁感线从南极出发回到北极。

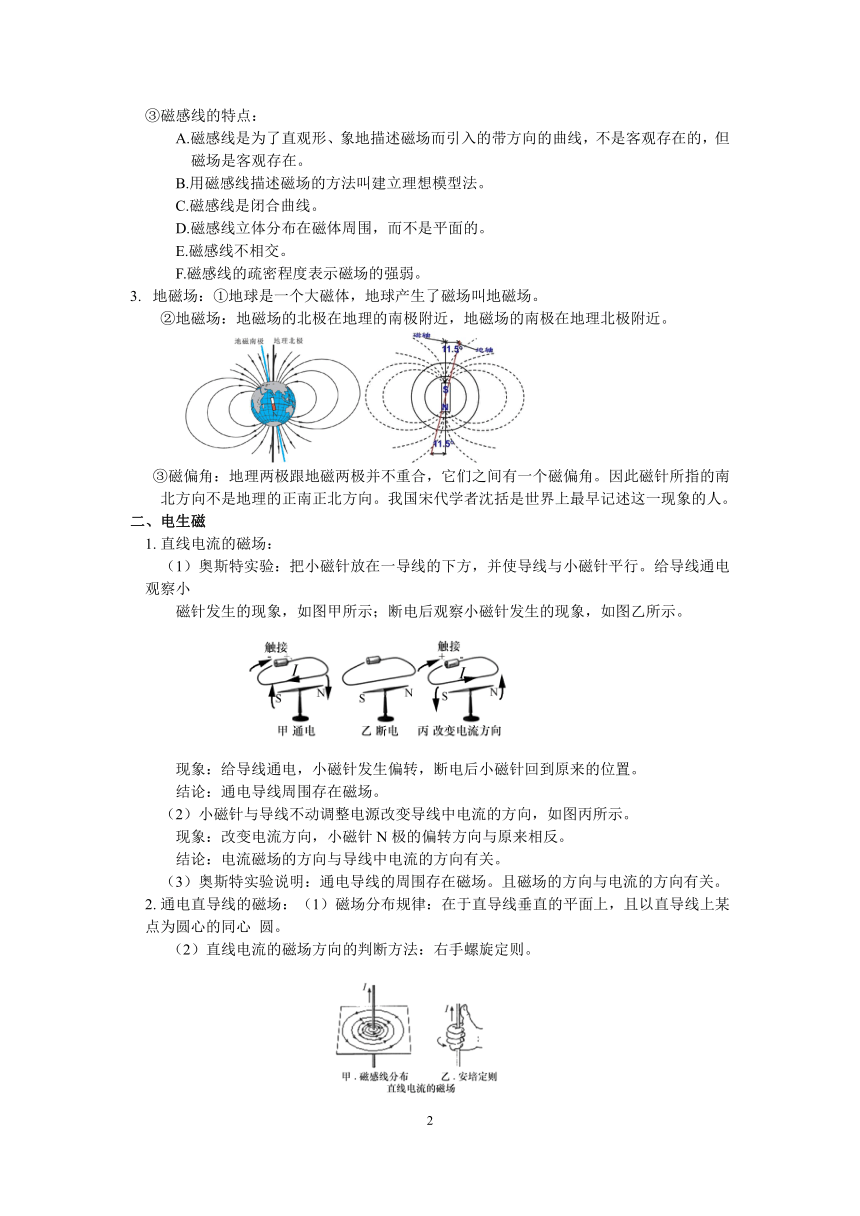

③磁感线的特点：
A.磁感线是为了直观形、象地描述磁场而引入的带方向的曲线，不是客观存在的，但磁场是客观存在。
B.用磁感线描述磁场的方法叫建立理想模型法。
C.磁感线是闭合曲线。
D.磁感线立体分布在磁体周围，而不是平面的。
E.磁感线不相交。
F.磁感线的疏密程度表示磁场的强弱。
地磁场：①地球是一个大磁体，地球产生了磁场叫地磁场。
②地磁场：地磁场的北极在地理的南极附近，地磁场的南极在地理北极附近。
③磁偏角：地理两极跟地磁两极并不重合，它们之间有一个磁偏角。因此磁针所指的南北方向不是地理的正南正北方向。我国宋代学者沈括是世界上最早记述这一现象的人。
二、电生磁
直线电流的磁场：
（1）奥斯特实验：把小磁针放在一导线的下方，并使导线与小磁针平行。给导线通电观察小
磁针发生的现象，如图甲所示；断电后观察小磁针发生的现象，如图乙所示。
现象：给导线通电，小磁针发生偏转，断电后小磁针回到原来的位置。
结论：通电导线周围存在磁场。
（2）小磁针与导线不动调整电源改变导线中电流的方向，如图丙所示。
现象：改变电流方向，小磁针N极的偏转方向与原来相反。
结论：电流磁场的方向与导线中电流的方向有关。
（3）奥斯特实验说明：通电导线的周围存在磁场。且磁场的方向与电流的方向有关。
通电直导线的磁场：（1）磁场分布规律：在于直导线垂直的平面上，且以直导线上某点为圆心的同心 圆。
（2）直线电流的磁场方向的判断方法：右手螺旋定则。
通电螺线管的磁场：（1）通电螺线管外部磁场与条形磁体的外部磁场相似，通电螺线管的两端相当于 条 形磁体的两极。（2）通电螺线管的磁场方向的判断方法：右手螺旋定则（安培定则）。
影响磁场强弱的因素：（1）与电流大小有关。在其他因素相同时，电流越大磁性越强。
（2）与螺线管的线圈匝数有关。在其他因素相同时，匝数越多磁性越强。还有那个
（3）与是否插入铁芯有关。在其他因素相同时，插入铁芯后磁性增强。
电磁铁的应用：（1）电磁铁：带铁芯的通电螺线管就是电磁铁。如电磁起重机、电动机、发电机、电 磁继电器、电铃等都是由电磁铁来控制的。
（2）电磁铁的优点：①电磁铁的磁性有无可由电流的通断来控制②电磁铁的磁性强弱可由线圈
的匝数及电流的大小来控制③电磁铁磁极的极性可由电流方向来控制。
电磁继电器：实质：是由电磁铁控制的开关，用低电压、弱电流控制高电压强电流进行远距离操作和自动控制。工作原理：电磁铁通电时把衔铁吸下来，将工作电路的触点接通，工作电路闭合；电磁铁断电时失去磁性，弹簧把衔铁拉起来，切断工作电路。
电铃①主要结构：电磁铁、弹性片、衔铁、铃铛。
②工作原理：电路闭合电磁铁吸引衔铁，使小铁锤向铁铃方向运动，小铁锤打击电零而发出声音，同时电路断开，电磁铁失去了磁性，小铁锤又被弹回电路闭合。上述过程不断重复电铃便会发出铃声。
（3）磁悬浮列车：磁悬浮列车是利用列车轨道上的强电磁铁对列车上的电磁铁的磁极的相互吸引或排斥， 从而使列车悬浮起来，使列车与轨道没有接触，消除了列车与轨道间的摩擦。磁悬浮列车的阻力很小，因此运行速度很快。
（4）信息的磁记录：利用磁性材料的磁化记录语言、音乐、图像、数据的信息，应用广泛，如
录像带、磁带、计算机硬盘、优盘、银行卡等。
（5）电话：（1）工作原理：话筒把声音信号转化为电流，听筒把变化的电流转化为声音信号。

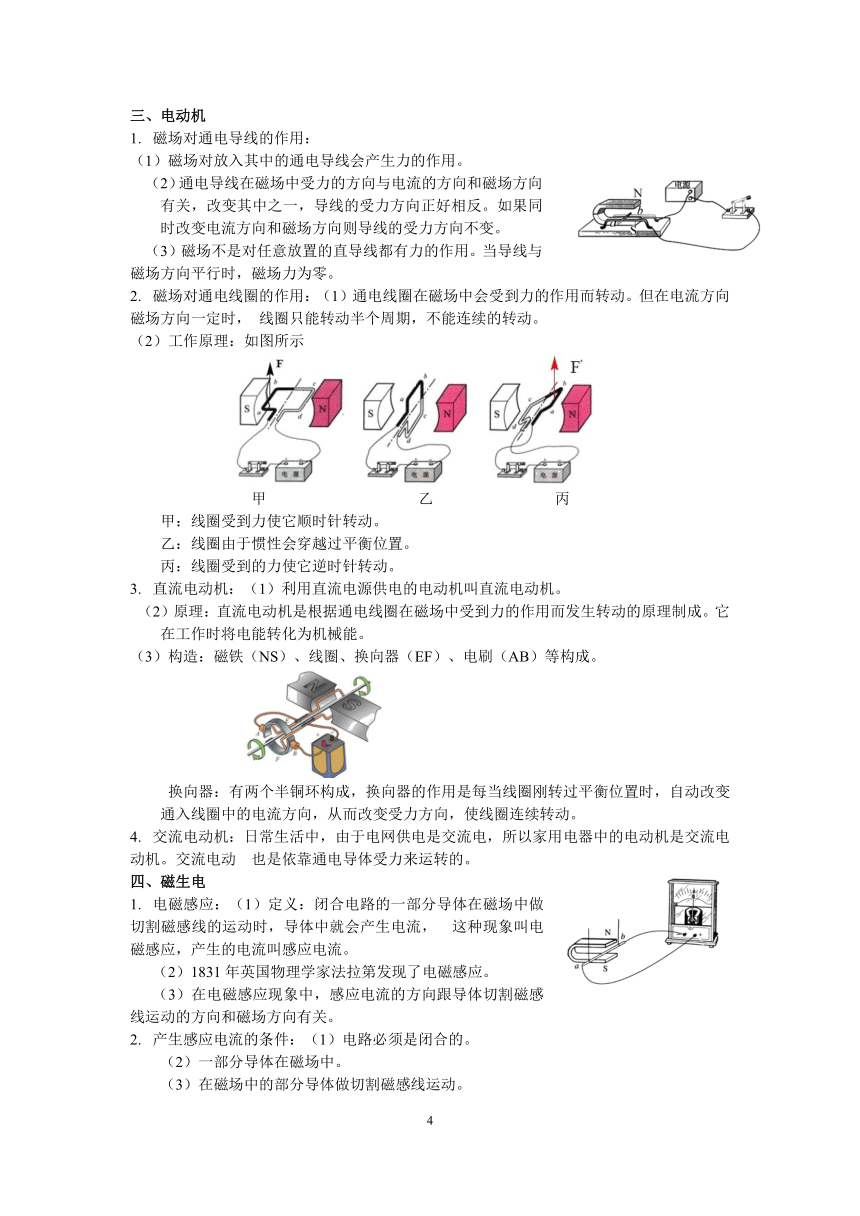

三、电动机
磁场对通电导线的作用：
（1）磁场对放入其中的通电导线会产生力的作用。
（2）通电导线在磁场中受力的方向与电流的方向和磁场方向有关，改变其中之一，导线的受力方向正好相反。如果同时改变电流方向和磁场方向则导线的受力方向不变。
（3）磁场不是对任意放置的直导线都有力的作用。当导线与磁场方向平行时，磁场力为零。
磁场对通电线圈的作用：（1）通电线圈在磁场中会受到力的作用而转动。但在电流方向磁场方向一定时， 线圈只能转动半个周期，不能连续的转动。
（2）工作原理：如图所示
甲 乙 丙
甲：线圈受到力使它顺时针转动。
乙：线圈由于惯性会穿越过平衡位置。
丙：线圈受到的力使它逆时针转动。
直流电动机：（1）利用直流电源供电的电动机叫直流电动机。
（2）原理：直流电动机是根据通电线圈在磁场中受到力的作用而发生转动的原理制成。它在工作时将电能转化为机械能。
（3）构造：磁铁（NS）、线圈、换向器（EF）、电刷（AB）等构成。
换向器：有两个半铜环构成，换向器的作用是每当线圈刚转过平衡位置时，自动改变通入线圈中的电流方向，从而改变受力方向，使线圈连续转动。
交流电动机：日常生活中，由于电网供电是交流电，所以家用电器中的电动机是交流电动机。交流电动 也是依靠通电导体受力来运转的。
四、磁生电
电磁感应：（1）定义：闭合电路的一部分导体在磁场中做切割磁感线的运动时，导体中就会产生电流， 这种现象叫电磁感应，产生的电流叫感应电流。
（2）1831年英国物理学家法拉第发现了电磁感应。
（3）在电磁感应现象中，感应电流的方向跟导体切割磁感线运动的方向和磁场方向有关。
产生感应电流的条件：（1）电路必须是闭合的。
（2）一部分导体在磁场中。
（3）在磁场中的部分导体做切割磁感线运动。

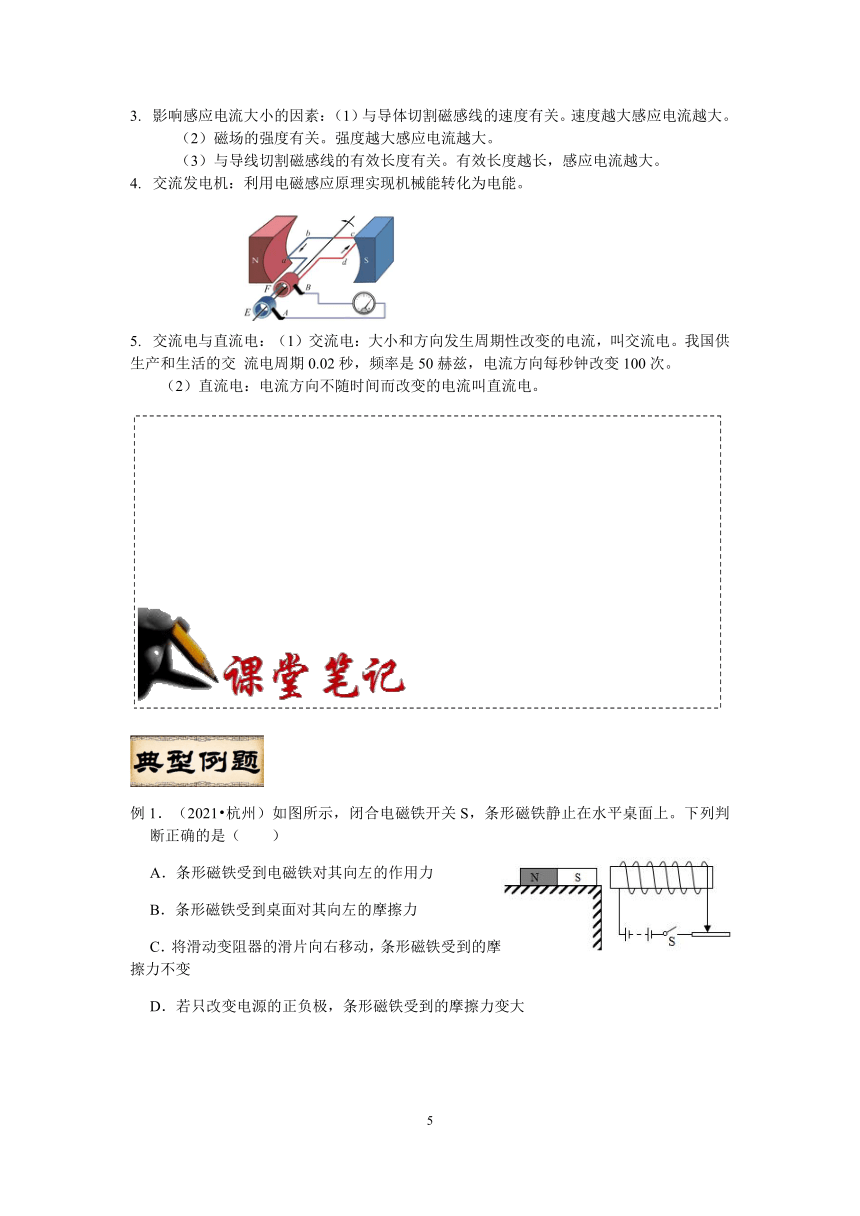

影响感应电流大小的因素：（1）与导体切割磁感线的速度有关。速度越大感应电流越大。
（2）磁场的强度有关。强度越大感应电流越大。
（3）与导线切割磁感线的有效长度有关。有效长度越长，感应电流越大。
交流发电机：利用电磁感应原理实现机械能转化为电能。
交流电与直流电：（1）交流电：大小和方向发生周期性改变的电流，叫交流电。我国供生产和生活的交 流电周期0.02秒，频率是50赫兹，电流方向每秒钟改变100次。
（2）直流电：电流方向不随时间而改变的电流叫直流电。
例1．（2021 杭州）如图所示，闭合电磁铁开关S，条形磁铁静止在水平桌面上。下列判断正确的是（　　）
A．条形磁铁受到电磁铁对其向左的作用力
B．条形磁铁受到桌面对其向左的摩擦力
C．将滑动变阻器的滑片向右移动，条形磁铁受到的摩擦力不变
D．若只改变电源的正负极，条形磁铁受到的摩擦力变大
例2．（2020 杭州）有外形相同的两根钢条M、N，按图甲、图乙两种方式接触时，它们之间都有较大吸引力。则下列推断正确的是（　　）
A．M无磁性、N无磁性 B．M无磁性、N有磁性
C．M有磁性、N无磁性 D．M有磁性、N有磁性
例3．如图，当闭合开关时，小车被向右推出，保持每次实验中条形磁铁和线圈的距离不变，则下列操作能使小车推出更远的是（　　）
A．增加电磁铁线圈的匝数 B．调换电源的正极和负极
C．将滑片P向左端移动 D．抽去螺线管内的铁芯
例4．（2021 衢州）如图甲所示是家用燃气报警器的部分电路示意图，其中控制电路中的R1是由气敏电阻制成的传感器，R1的阻值与燃气浓度的关系如图乙。出厂预设当燃气浓度达到4%时报警，出厂测试时，控制电路的电源电压为3V且保持恒定，闭合开关S1、S2，移动滑动变阻器R2滑片P的位置，当控制电路中的电流为0.03A时，电磁铁恰好能将衔铁吸下，工作电路中相应的灯亮起而报警（电磁铁线圈的阻值忽略不计）。
（1）使用燃气的场所都应安装燃气报警器，安装的具体位置应根据被检测气体相对于空气的密度来决定。如果家中使用的是天然气（主要成分是密度比空气小的甲烷），则报警器应安装在厨房（如图丙）的 　 　（填“A”或“B”）区域；
（2）小科认为报警时只有灯亮还不能起到很好的报警作用，最好灯亮同时又有警报声，所以建议加接蜂鸣器，则蜂鸣器应与 　 　灯并联；
（3）该报警器要达到出厂预设值，请计算滑动变阻器应接入电路的电阻值：　 　。
（4）当报警器报警时，下列处理方法正确的是 　 　；
A.迅速打开排风扇 B.打开门窗通风换气
C.禁止切断报警器电源 D.熄灭一切火种，迅速关闭气源总阀
1．（2021 丽水）丽水处州府城一角的磨盘特别受小孩青睐。当人推着磨盘转动时，磨盘上竖着的“丽水”两字和其周围墙壁上的灯同时亮起（如图）。下列四幅图中能反映其工作原理的是（　　）
A． B．
C． D．
2．（2021 金华）甲、乙为不同条形磁铁的两个磁极，弧线是部分未标方向的磁感线，如图所示。根据图中小磁针静止时的指向判断甲、乙的磁极，下列描述正确的是（　　）
A．甲、乙都是N极 B．甲、乙都是S极
C．甲是N极，乙是S极 D．甲是S极，乙是N极
3．（2021 湖州）如图是动圈式话筒的部分结构。声波使振膜左右振动，连接在振膜上的线圈也随之一起振动，切割永磁体的磁感线产生电流，此过程中（　　）
A．利用了电磁感应原理
B．利用了通电导体在磁场中受力的原理
C．利用了电流的磁效应
D．产生了直流电
4．将导体ab、灵敏电流表和U形磁体按如图组装起来，闭合开关，下列情形无法观察到灵敏电流计偏转的是（　　）
A．ab竖直向上运动 B．ab向左运动时
C．ab向右运动时 D．ab斜向上运动
5．图为一种自动开合式笔记本电脑。按关机键时，电磁体和永磁体之间产生的吸引力来扣合笔记本；按开机键时，电磁体和永磁体之间产生的排斥力来打开笔记本。由于永磁体是固定在笔记本里面的，方向基本不变，则下列分析不符合逻辑的是（　　）
A．通过改变电流方向可以改变电磁体磁场的方向
B．按开机和关机按钮时，电磁体的磁场方向相同
C．增大电流的强度可以增大排斥力或吸引力
D．增大永磁体的强度可以增大排斥力或吸引力
6．如图是智能扶手电梯工作原理图，其中R是压敏电阻，电磁铁上端是　 　极，电梯上无乘客时，电磁铁磁性极弱，衔铁与触点1接触；当电梯上有乘客时，R的阻值减小，电磁铁的磁性变　 　（选填“强”或“弱”），使衔铁与触点2接触，通过电动机的电流变　 　（选填“大”或“小”），电动机转动变快，使电梯运动变快。
7.近几年柯桥区进行老小区改造，不少多层楼房安装了电梯。出于安全考虑，电梯都设置超载自动报警系统，其工作原理如图甲所示，电路由工作电路和控制电路组成。在工作电路中，当电梯没有超载时，触点K与触点A接触，闭合开关S，电动机正常工作；当电梯超载时，触点K与触点B接触，电铃发出报警铃声，闭合开关s，电动机不工作。在控制电路中，已知电源电压U=6V，保护电阻R1=100Ω，电阻式压力传感器(压敏电阻) R2的阻值随压力F大小变化如图乙所示，电梯底架自重和电磁铁线圈的阻值都忽略不计。
（1）控制电路电磁铁上端为________极(选填“N”或“S”)，当人进入电梯后，压敏电阻R2受到的压力F将增大，其阻值________(选填“增大”、“不变”或“减小”)。
（2）若电磁铁线圈电流达到15mA时，衔铁刚好被吸住，电铃发出警报声。请你设定该电梯最多乘坐几人？(以每人50kg计算，且g取10N/kg)
1．（2021 丽水）丽水处州府城一角的磨盘特别受小孩青睐。当人推着磨盘转动时，磨盘上竖着的“丽水”两字和其周围墙壁上的灯同时亮起（如图）。下列四幅图中能反映其工作原理的是（　　）
A． B．
C． D．
2．如图甲为太阳能路灯的原理图。白天光线强时，太阳能电池板为蓄电池充电，夜晚光线弱时，蓄电池为电灯供电。电路中的R为光敏电阻，其电阻大小与光照强度关系如图乙所示。下列说法正确的是（　　）
A．白天蓄电池相当于电源
B．光线较强时，电磁铁磁性较大
C．电磁铁上端为N极，下端为S极
D．a是太阳能电池板，b是路灯
3．如图是一种江河水位自动报警的原理图。当水位低于A点时，工作电路绿灯工作。到达A点时，衔铁被吸下，工作电路红灯和电铃开始工作。某次水位超过A点时由于电磁铁磁性太弱而衔铁没有被吸引。下列做法中合理的是（　　）
A．更换弹性更好的弹簧
B．减少电磁铁线圈的匝数
C．增加工作电路的电源电压
D．增加控制电路的电源电压
4．城市下水井盖丢失导致行人坠入下水道的悲剧时有发生，令人痛心，如图所示为某同学设计的一种警示电路图，井盖相当于开关S，关于它的说法正确的是（　　）
A．正常情况下（S闭合），灯L亮
B．一旦井盖丢失（S断开），灯L即亮起，以警示行人
C．电磁铁的铁芯是永磁铁
D．灯亮时电磁铁有磁性
5．“悬浮灯泡”能够悬浮发光，如图甲所示。图甲中的下部基座内有一个电磁铁，而悬浮的灯泡内部装有用闭合线圈连接的LED灯和条形磁铁，其内部结构如图乙所示。
（1）乙图中的电源右端为　 　极。
（2）要使灯泡悬浮的高度增加，可调节滑动变阻器的滑片P向　 　移动（选填“左”或“右”）。
6．小明设计了一个道路限载报警器（图甲），R0是变阻器，R是压敏电阻。R的电阻大小随压力大小变化关系如图乙。当超载车辆通过压敏电阻时，限载报警器就会报警。
（1）调试好电路，闭合开关S1和S2，当超载车辆通过时，限载报警器会　 　（填“灯亮”、“铃响”）
（2）一般交通主干道的抗压能力比村道路要强得多。若把村道路限载报警器应用到主干道，就要适当调高报警的限载重量，下列操作可行的是　 　（填编号）。
A．把变阻器R0的滑片适当左移
B．把电源1的电压适当增大
C．把弹簧AB的A端适当左移
D．把电磁铁C适当右移。
参考答案
例1．解：
A、由安培定则得，右手握住螺线管，四指指向电流的方向，大拇指指向电磁铁右端为N极，左侧为S极，同名磁极相互排斥，所以条形磁铁受到电磁铁对其向左的作用力，故A正确；
B、条形磁铁处于静止状态，水平方向上受到平衡力的作用，水平向左的排斥力和桌面对条形磁铁的水平向右的摩擦力为一对平衡力，故B错误；
C、将滑动变阻器的滑片向右移动，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，电路中的电流变小，电磁铁的磁性变弱，排斥力变小，摩擦力和排斥力是一对平衡力，大小相等，所以摩擦力变小，故C错误；
D、若只改变电源的正负极，电流的方向改变，大小不变，则电磁铁的磁性不变，条形磁体受到电磁铁的吸引力大小等于原来的排斥力大小，此时吸引力与摩擦力是一对平衡力，大小相等，则摩擦力不变，故D错误。
故选：A。
例2．解：由题意可知，图甲、图乙两种方式接触时，它们之间都有较大吸引力，
因磁体的两端磁性最强，中间最弱，几乎没有磁性，
所以，在图甲中，钢条M的中间位置几乎没有磁性，N却能吸引M，说明钢条N具有磁性；
同理，由图乙可知，钢条M也具有磁性，由选项可知，只有D正确。
故选：D。
例3．解：
A、在电流一定时，增加电磁铁线圈的匝数，可以增大电磁铁的磁性，小车被推出的越远，故A正确；
B、调换电源的正极和负极不能改变电流大小，无法改变电磁铁磁性的强弱，故B错误；
C、将滑片P向左端移动，滑动变阻器接入电路的电阻变小，根据欧姆定律可知，通过电磁铁的电流变小，磁性变弱，小车被推出的距离变近，故C错误；
D、抽去螺线管内的铁芯，电磁铁的磁性变弱，小车被推出的距离变近，故D错误。
故选：A。
例4．解：（1）天然气的密度小于空气的密度，泄漏后会很快上升到室内的上方，接触报警器，因此报警器应安装在房间内墙上方的位置，即A处；
（2）闭合开关S1、S2，移动滑动变阻器R2滑片P的位置，当控制电路中的电流为0.03A时，电磁铁恰好能将衔铁吸下，使得工作电路中灯L2亮起而报警，在电路中接入蜂鸣器时，蜂鸣器应与L2并联，蜂鸣器与L2可以同时工作；
（3）当燃气浓度达到4%时，根据图乙可知，此时气敏电阻的阻值为：R1＝40Ω；
此时电路中的电流为I＝0.03A，根据欧姆定律可知，电路的总电阻为：R100Ω；
根据串联电路的电阻关系可知，滑动变阻器接入电路的电阻为：R2＝R﹣R1＝100Ω﹣40Ω＝60Ω；
（4）A、迅速打开排风扇时，会产生电火花，可能会引燃燃气，故A错误；
B、打开门窗通风换气，可以把燃气散出去，故B正确；
C、切断报警器电源，虽然停止了报警，但容易产生电火花，引燃燃气，故C正确；
D、熄灭一切火种，迅速关闭气源总阀，可以阻止燃气的泄漏，熄灭一切火种，可以防止燃气爆炸，故D正确。
故选BCD。
故答案为：（1）A；（2）L2；（3）60Ω；（4）BCD。
1．解：当人推着磨盘转动时，磨盘上竖着的“丽水”两字和其周围墙壁上的灯同时亮起，能产生电，所以其工作原理是电磁感应现象；
A、该装置是奥斯特实验，说明通电导线周围存在着磁场，不能反映题中“磨盘”的工作原理，故A不符合题意；
B、该装置没有电源，金属棒在磁场中做切割磁感线运动，电路中就会产生电流，这是电磁感应现象，能反映题中“磨盘”的工作原理，故B符合题意；
C、该装置是电磁铁，即说明了电流具有磁效应，不能反映题中“磨盘”的工作原理，故C不符合题意；
D、该装置是电动机原理实验，即说明通电导线在磁场中受力的作用，不能反映题中“磨盘”的工作原理，故D不符合题意。
故选：B。
2．解：由磁感线分布可知两磁极相互排斥，两磁极为同名磁极，小磁针静止时N极指向乙磁极，根据磁极间相互作用规律可知乙磁极为S极，故两磁极均为S极。
故选：B。
3．解：声波使振膜左右振动，连接在振膜上的线圈也随之一起振动，线圈做切割永磁体的磁感线运动，会产生电流，这是电磁感应现象；线圈来回振动时，切割磁感线的方向会发生变化，产生的感应电流的方向也会发生改变，产生的是交流电；故BCD错误，A正确。
故选：A。
4．解：A、ab竖直向上运动，运动方向与磁感线方向平行，所以不会切割磁感线，不会产生感应电流，灵敏电流计不偏转，故A符合题意；
BCD、ab向左、向右、斜向上运动，切割磁感线，所以产生感应电流，灵敏电流计偏转，故BCD不符合题意。
故选：A。
5．解：
A、电磁体的磁场的方向与电流的方向有关，改变电流方向可以改变电磁体磁场的方向，故A符合逻辑；
B、按关机键时，电磁体和永磁体之间产生的吸引力来扣合笔记本；按开机键时，电磁体和永磁体之间产生的排斥力来打开笔记本，所以按开机和关机按钮时，电磁体的磁场方向是不相同的，故B不符合逻辑；
C、增大电流的强度，电磁体的磁性增强，可以增大排斥力或吸引力，故C符合逻辑；
D、增大永磁体的强度，磁性增强了，可以增大排斥力或吸引力，故D符合逻辑。
故选：B。
6．解：（1）读图可知，电流从电磁铁的上端流入，用右手握住螺线管，使四指指向电流的方向，则大拇指所指的下方为螺线管的N极，则上端为S极；
（2）当有人走上电梯后，压敏电阻的阻值减小，控制电路中电流增大，电磁铁磁性变强，则衔铁被吸下，衔铁上的触点与触点2接触，则电阻R1被短路，不连入电路，电动机两端电压增大为电源电压，通过电动机的电流变大，电动机转速变快，使电梯运动变快。
故答案为：S；强；大。
7.（1）N；减小
（2）R总= = =400Ω
R2=R总-R1=400Ω-100Ω=300Ω
由图乙得F=8000N
G总=F总=8000N
G人=50Kg×10N/Kg=500N
n= =16人
16-1=15人
1．解：当人推着磨盘转动时，磨盘上竖着的“丽水”两字和其周围墙壁上的灯同时亮起，能产生电，所以其工作原理是电磁感应现象；
A、该装置是奥斯特实验，说明通电导线周围存在着磁场，不能反映题中“磨盘”的工作原理，故A不符合题意；
B、该装置没有电源，金属棒在磁场中做切割磁感线运动，电路中就会产生电流，这是电磁感应现象，能反映题中“磨盘”的工作原理，故B符合题意；
C、该装置是电磁铁，即说明了电流具有磁效应，不能反映题中“磨盘”的工作原理，故C不符合题意；
D、该装置是电动机原理实验，即说明通电导线在磁场中受力的作用，不能反映题中“磨盘”的工作原理，故D不符合题意。
故选：B。
2．解：
电路中的R为光敏电阻，其电阻大小与光照强度的关系为光照越强，电阻越小，电流大，磁性强，衔铁在下部；晚上电阻大，磁性弱，衔铁在上部；
A、白天光线强时，太阳能电池板为蓄电池充电，蓄电池相当于用电器，故A错误；
B、光照越强，电阻越小，根据欧姆定律可知，电路中的电流大，电磁铁的磁性强，故B正确；
C、由安培定则可知，电磁铁上端为S极，下端为N极，故C错误；
D、白天是路灯不工作，所以通过路灯无电流，故b是太阳能电池板，a是路灯，故D错误。
故选：B。
3．解：A、更换弹性更好的弹簧，则需要更大的电磁铁磁性，故A做法不合理；
B、减少电磁铁线圈的匝数，电磁铁磁会减小，故B做法不合理；
C、增加工作电路的电源电压不影响控制电路，故C做法不合理；
D、增加控制电路的电源电压，能增大电磁铁的磁性，故D做法合理；
故选：D。
4．解：（1）据图可知，正常情况下S闭合，电磁铁有磁性，被控制电路断路灯泡不亮，故A错误；
（2）当井盖丢失S断开时，电磁铁无磁性，被控制电路闭合，灯泡发光，以警示行人；故B正确，D错误；
（3）电磁铁的铁芯，能方便随时通断，属于软磁体，故C错误；
故选：B。
5．解：（1）乙图中悬浮灯泡内条形磁铁下端为S极，根据同名磁极相排斥可知，灯要受到向上的磁力，所以通电螺线管上端应为S极，下端为N极，由安培定则可知，电源右端为正极；
（2）要使灯泡悬浮的高度增加，就要增大其磁性，可以增大通过它的电流来达到目的，由图知滑动变阻器的滑片应向左移动。
故答案为：（1）正；（2）左。
6．解：（1）闭合开关S1和S2，当超载车辆通过时，压敏电阻的阻值减小，通过电磁铁电路的电流增大，衔铁就会被吸下来，电铃电路接通，因此电铃会响。
（2）①由乙图可知，压敏电阻的阻值随着压力的增大而减小，因此要想提高报警器的限载重量，必须增大电路中的电阻，减小电磁铁电路中的电流，故A正确，B错误；
②观察甲图发现，衔铁和弹簧的部分实际上是一个杠杆，电磁铁的吸引力为动力，弹簧的拉力为阻力；
要适当调高报警器的限载重量（即压敏电阻受到的压力增大），由图乙可知压敏电阻的阻值减小，在变阻器R0接入阻值不变时，总电阻减小，控制电路中电流增大，则电磁铁对衔铁的吸引力增大；
要让衔铁不那么容易被吸下来，由杠杆平衡条件可知，应增大左端的力臂，所以可以增大A端与支点间的距离，即把弹簧AB的A端适当左移。故C正确，D错误。故选AC。
故答案为：（1）铃响；（2）AC。
