怎样认识和测量电压

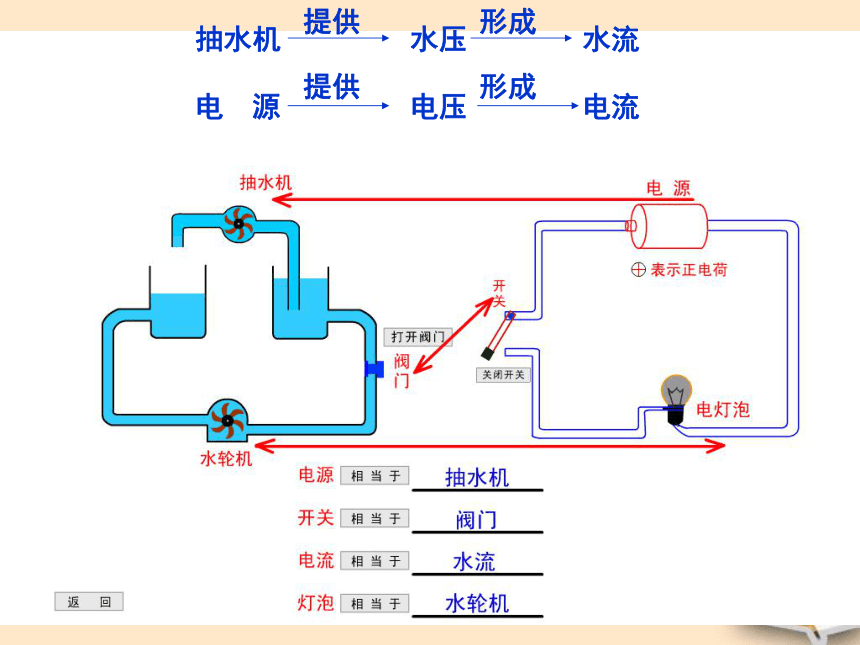

课件41张PPT。 11.5怎样认识和测量电压1、电源是提供电压的装置，
电压是形成电流的原因。

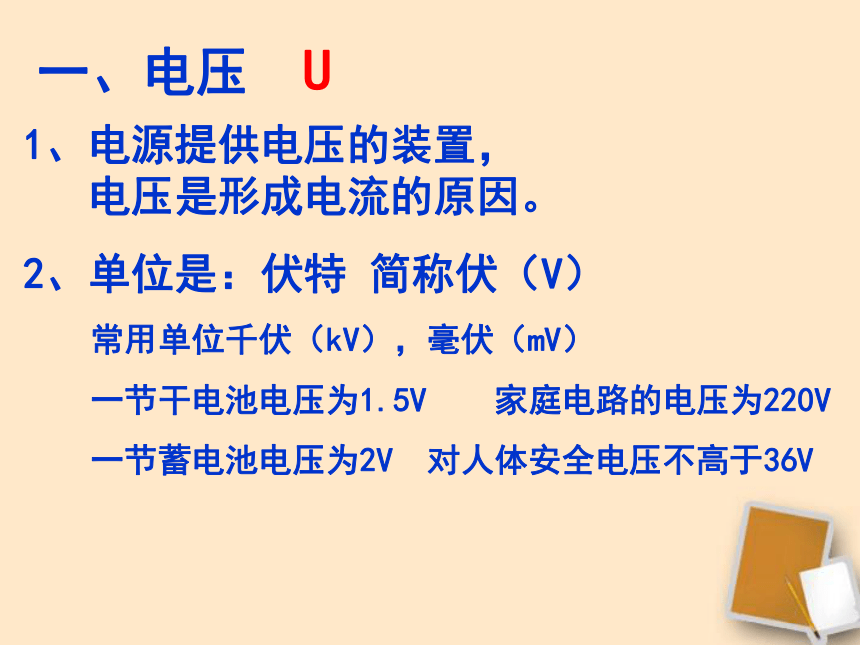

2、单位是：伏特 简称伏（V）
常用单位千伏（kV），毫伏（mV） 一、电压U1 kV = 103 V
1 mV = 10-3 V比一比,赛一赛1、256kV= V2、220mV= V3、2.8×104μV= mV2.56×1050.22281、电源提供电压的装置，
电压是形成电流的原因。
2、单位是：伏特 简称伏（V）
常用单位千伏（kV），毫伏（mV）
一节干电池电压为1.5V 家庭电路的电压为220V

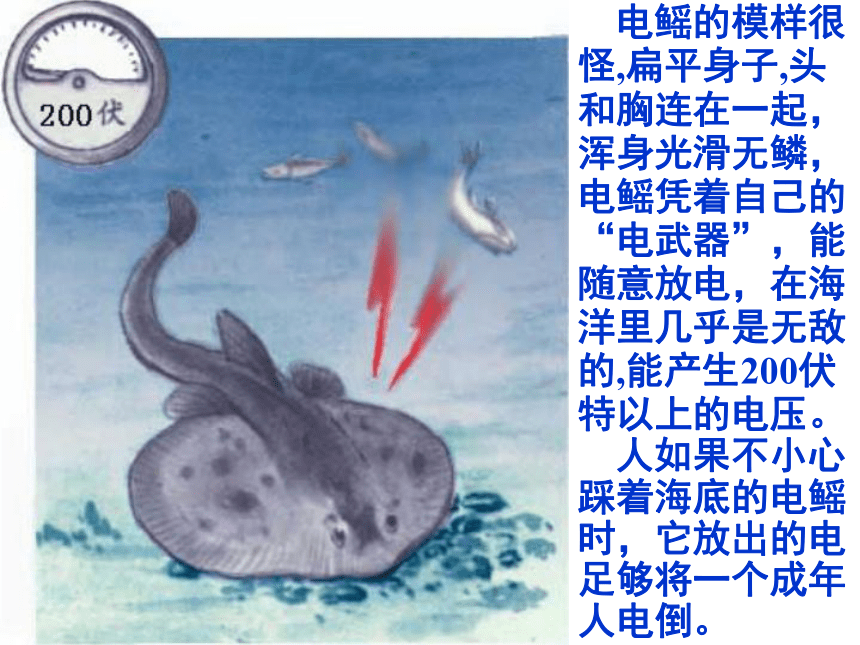

一节蓄电池电压为2V 对人体安全电压不高于36V一、电压U 电鳐的模样很怪,扁平身子,头和胸连在一起，浑身光滑无鳞，电鳐凭着自己的“电武器”，能随意放电，在海洋里几乎是无敌的,能产生200伏特以上的电压。

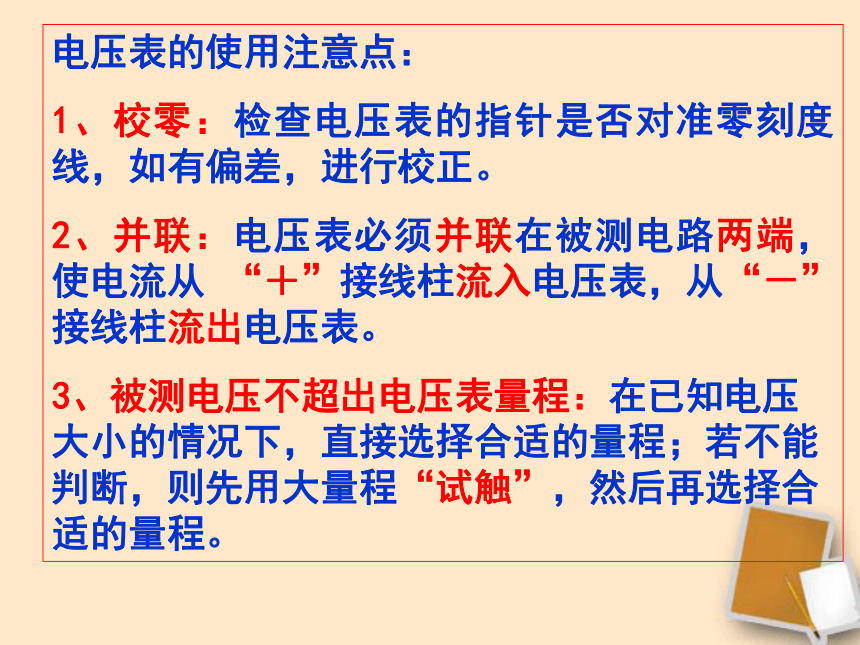

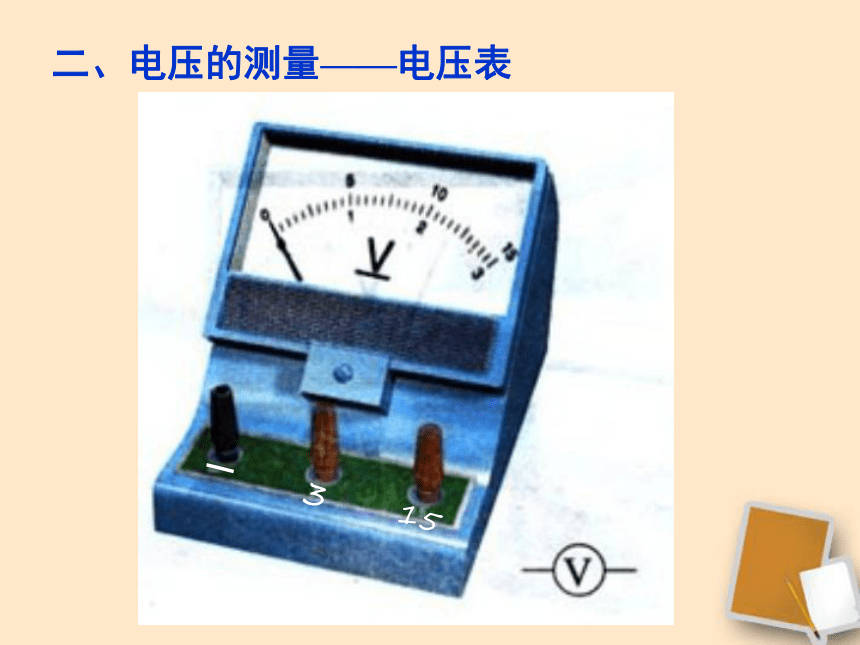

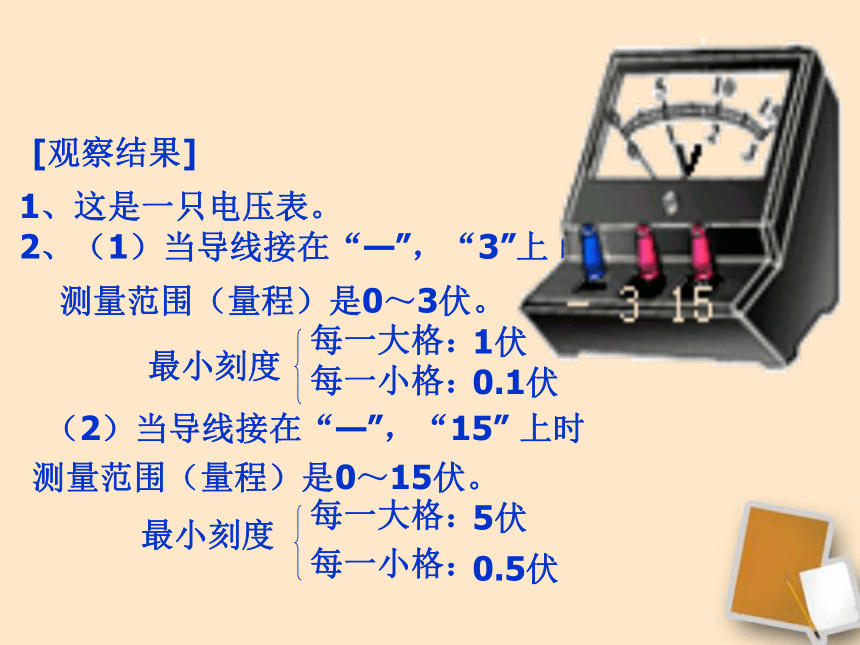

人如果不小心踩着海底的电鳐时，它放出的电足够将一个成年人电倒。二、电压的测量——电压表315[观察结果]1、这是一只电压表。2、（1）当导线接在“—”，“3”上 时测量范围（量程）是0～3伏。最小刻度每一大格：1伏每一小格：0.1伏（2）当导线接在“—”，“15” 上时测量范围（量程）是0～15伏。最小刻度每一大格：每一小格：5伏0.5伏电压表的使用注意点：
1、校零：检查电压表的指针是否对准零刻度线，如有偏差，进行校正。
2、并联：电压表必须并联在被测电路两端，使电流从 “＋”接线柱流入电压表，从“－”接线柱流出电压表。

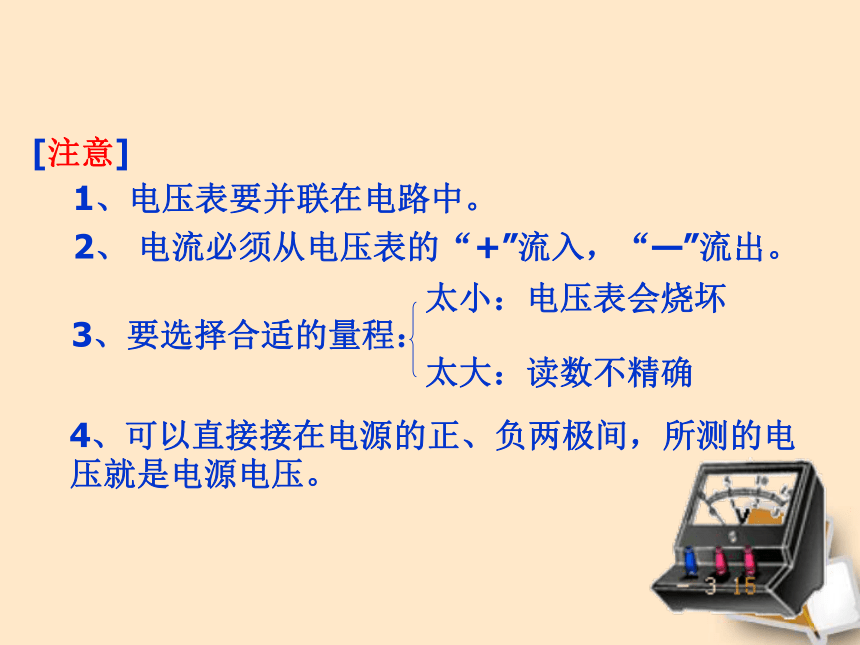

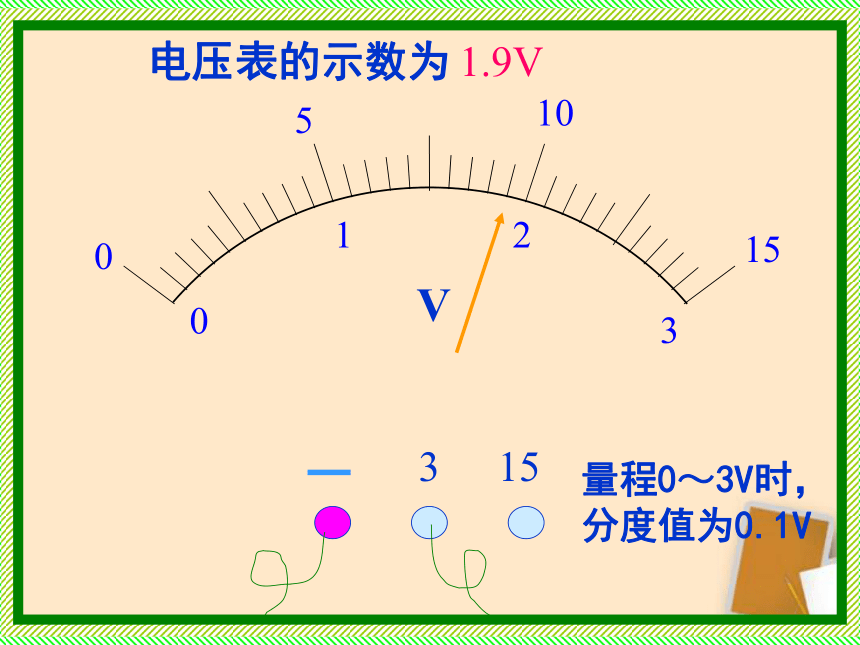

3、被测电压不超出电压表量程：在已知电压大小的情况下，直接选择合适的量程；若不能判断，则先用大量程“试触”，然后再选择合适的量程。 [注意]1、电压表要并联在电路中。2、 电流必须从电压表的“+”流入，“—”流出。3、要选择合适的量程：太小：电压表会烧坏太大：读数不精确4、可以直接接在电源的正、负两极间，所测的电压就是电源电压。量程0～3V时，分度值为0.1V 电压表的示数为 1.9V电压表的示数为13.5V量程为0～15V时，分度值为0.5V用电压表测量串联电路中的电压[练习读数]6.5伏用电压表测量串联电路中的电压[练习读数]2.5伏用电压表测量串联电路中的电压[练习读数]3.5伏用电压表测量串联电路中的电压[练习读数]1.3伏用电压表测量串联电路中的电压[练习读数]1.5伏二.电压的测量——电压表实验：练习使用电压表
1、测量一节电池的电压
2、测量两节串联电池的电压
3、(如图)测量串联电路中L1两端的电压测量串联电路中用电器的电压U1 提出问题在下图中，两个灯泡是并联接入电路的。那么在电路中如何测的L1两端、L2两端的电压与L1、L2两端的总电压？？提示：电压表应并联使用……1、测L1两端电压 2、测L2两端电压3、测电源电压 在并联电路中L1L2探究并联电路电压规律用电压表测量电路中的电压4、按下图连接电路，测量小电珠L1和L2两端的总电压U。L1L2U用电压表测并联电路中的电压3、按下图连接电路，测量小电珠L2两端的电压U2。L1L2U2用电压表测量并联电路中的电压[步骤]1、按下图连接电路，测量并联电路两端的电压U。L1L2U用电压表测量并联电路中的电压[总结]电压表的使用——电路图测量BC两点间电压的电路图测量AB两点间电压的电路图测量AC两点间电压的电路图4、在图6-15所示的电路图中，能用电压表正确测出灯Ll两端电压的是（ ）ABCDD下列说法中正确是（ ）
A.电路两端有电压，电路中就一定有持续的电流
B.导体中有大量的自由电荷，只要构成通路，导体中就会有电流
C.电压是电路中形成电流的原因
D.电路中有电流不一定有电压关于电压表的使用，正确的是（ ）
A.电压表不能直接测量电源电压，否则会烧坏
B.尽可能选大的量程，以免损坏电压表
C.经试触后，被测电压不超过小量程时，应选用较小量程
D.电压表接入电路时，不用考虑“+”“-”接线柱的接法 如图，小琦用电压表测量灯泡L1两端的电压，为了继续测量灯泡L2两端的电压，她把电压表的左侧接线柱拆开，接到了C点处，这种做法正确吗？为什么？如图，小铭连接了电路准备测量左边一只灯发光时两端的电压。电路有错吗？如图所示，要使电压表测灯L2两端的电压，正确的电路图是（ ）在图所示电路中，开关闭合后，会出现的后果是（ ）
A.电流表与电压表被烧坏
B.电流表与电压表都不会被烧坏
C.只有电压表会被烧坏
D.只有电流表会被烧坏如图所示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是 ( )
A. ①是电流表，②和③是电压表；
B. ①和③是电压表，②是电流表；
C. ①和②是电流表，③是电压表；
D. ①②和③都是电流表 如图所示，当接通开关S后，发现电流表指针偏转，电压表指针不动，则故障可能是（ ）
A．L1的灯丝断了 B．L2的灯丝断了
C．L1的接线短路 D．L2的接线短路小灯泡不发光
电压表有示数,示数约为电源电压开关闭合时：V③电流表无示数当电压表和用电器、电流表串联时
