平面镜成像

课件34张PPT。请您欣赏请您欣赏请您欣赏塔在水中的倒影4.3平面镜成像4.3平面镜成像执教者：两渡中学 郝炎伟一.平面镜认识平面镜：反射面是光滑平面的镜子 ?
猜 想 ?
设计实验

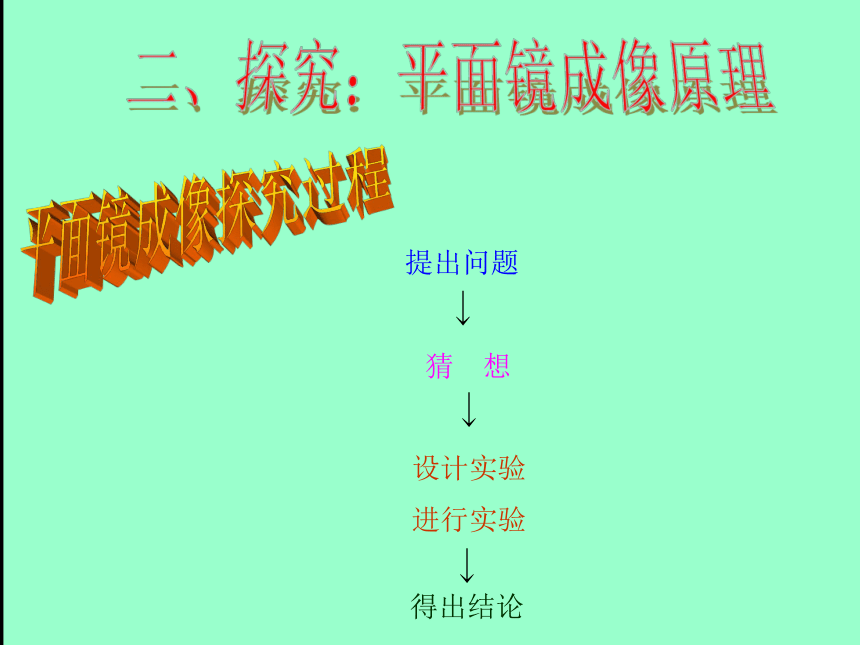

进行实验 ? 得出结论提出问题二、探究：平面镜成像原理平面镜成像探究过程探究活动
提出问题：
平面镜成像有什么特点呢?主要考虑像与物的关系猜想与假设:像和物体的大小可能相等，

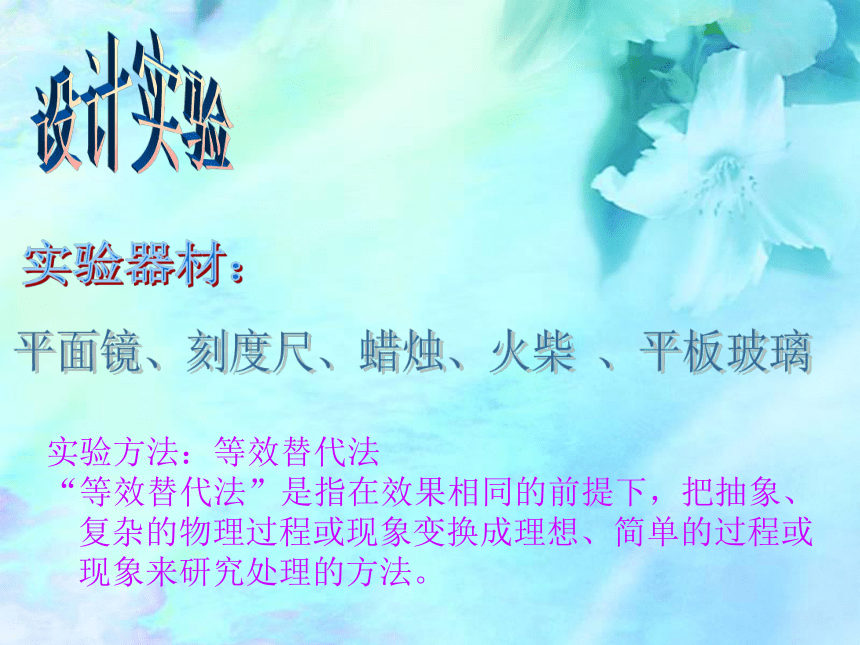

像和物体到平面镜的距离可能相等。实验方法：等效替代法
“等效替代法”是指在效果相同的前提下，把抽象、复杂的物理过程或现象变换成理想、简单的过程或现象来研究处理的方法。

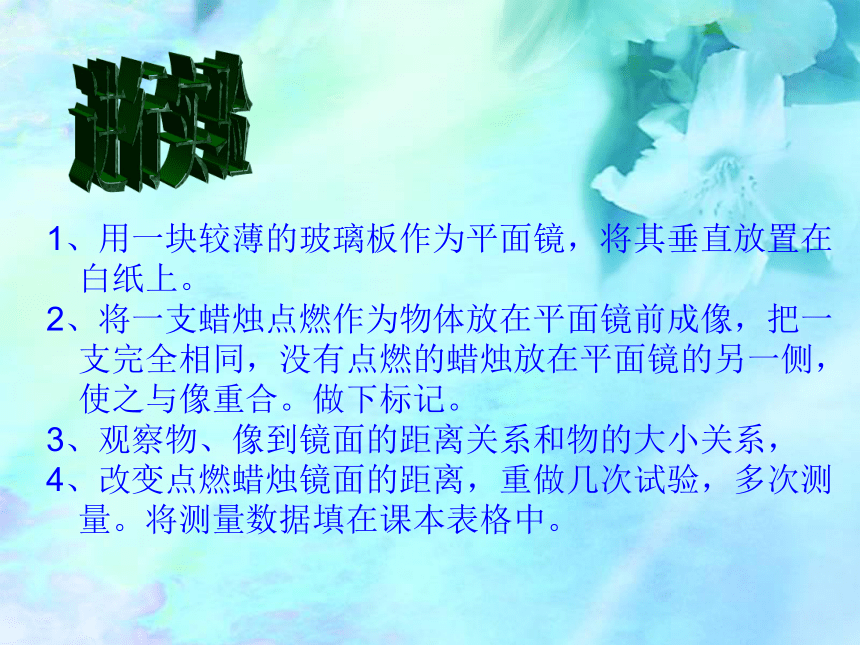

设计实验实验器材：平面镜、刻度尺、蜡烛、火柴 、平板玻璃1、用一块较薄的玻璃板作为平面镜，将其垂直放置在白纸上。
2、将一支蜡烛点燃作为物体放在平面镜前成像，把一支完全相同，没有点燃的蜡烛放在平面镜的另一侧，使之与像重合。做下标记。
3、观察物、像到镜面的距离关系和物的大小关系，
4、改变点燃蜡烛镜面的距离，重做几次试验，多次测量。将测量数据填在课本表格中。
进行实验１.平面镜所成的像是虚像
２.像的大小与物体的大小相等
３.像与物体到平面镜的距离相等4 .像和物体对应点的连线被镜面垂直且平分
平面镜成像的特点:说一说1:用玻璃板代替平面镜的目的是 。
2:在玻璃板的同一侧，该同学通过玻璃板看到了同一个蜡烛的两个像，产生这种现象的原因是 ，每个表面成一个像。
3:用两个大小相同的蜡烛目的是 。
4：使用刻度尺的目的是便于比较 。 探究活动便于找到像的位置玻璃板的两个表面同时反射便于比较像和物大小质疑与反思：物距和像距二.虚像
光线的反向延长线会聚形成的像叫虚象．
虚象可以用眼睛观察到，但不能被光屏接收到，在作图时虚象用虚线表示。SO平面镜成虚像的原理成像原理：光的反射平面镜成像的作图如图，MN表示平面镜，AB表示镜前的物体，根据平面镜
成像的特点作图。A’B’通过作图，你能归纳方法吗？１、作垂线
２、取等距离
３、画虚像古代妇女对着铜镜梳妆
利用平面镜扩大视野
平面镜的应用潜望镜改变或控制光路成像舞蹈演员发现自己的姿势牙医看清别人牙齿的背面1.凸面镜对光线有 作用发散物体在凸面镜中成缩小的虚像.利用凸面镜可以观察到更大的范围.应用:汽车观后镜弯道观察镜凸面镜和凹面镜2.凹面镜对光线有 作用会聚可以把平行的光会聚在一点上 应用:太阳灶可以把焦点处发出的光变成平行光应用:手电筒,汽车灯,探照灯的反光装置奥运圣火EABCD1:图A、B、C、D中哪是图E的像？答案：
（D）当堂训练2:小丑在平面镜中的像，图中正确的是（ ）A：B：C：D：A3: 从平面镜内看到一只钟面上的指针位置如图所示，此时时间是（）。A、7:25B、6:35C、5:25D、4:35答案：
（D）4:一个人从远处走向一块竖直挂着的平面镜，他在镜内的像的大小将：A、不变B、逐渐变大C、逐渐变小D、先变大后变小5、北京时间2002年2月2日上午，美国“哥伦比亚”号航天飞机完成实验任务返回地球时，在空中发生爆炸，7名宇航员全部罹难。联邦调查人员在解读黑匣子保存的一段录像带时，发现录像带中有从平面镜里看到的对面电子钟视数的像如图所示，则此时的时刻应是（ ）
A 21:10 B 10:21 C 10:51 D 12:01C6:平面镜成像是由于光的_______而形成。物体在平面镜中所成的像是_______。 若小明同学身高1.5m，他站在大衣柜的穿衣镜前1.5m，他在镜中的像高_____ ；像与他相距_____m；若他逐渐远离穿衣镜，那么镜中的像大小将_______。（选填“变大”、“变小”、“不变”）填空题 反射虚像1.5m3不变 7. 作出物体AB经平面镜后所成的像A′B ′ B′A′ 温馨提示：作平面镜成像图时应注意：
1、线面垂直：即像物的对应连线跟平面镜垂直。
2、距离相等：即像与物到镜面的距离相等。
3、大小相等：即像和物体的大小相等。
4、像为虚像: 即不是实际光线相交而成,画图时要用虚线▲学到了什么？原理：光的反射平面镜成像平面镜成像平面镜：反射面是平面的镜叫平面镜生活中平面镜成像现象：特点像和物大小( )平面镜成( )像像和物到镜面的距离( )像和物的连线( )于镜面像与物关于镜面( )相等垂直虚 相等对称例如倒影平面镜成像的原理：平面镜成像的特点光的反射定律平面镜：反射面是平面的镜子叫平面镜 小结像和物大小相等平面镜成虚像像和物到镜面的距离相等像和物的连线垂直于镜面生活中平面镜成像现象凸面镜:使平行光线发散。应用:汽车的后视镜物和像左右相反球面镜凹面镜:使平行光线会聚。应用:手电筒反光装置，太阳灶。再见再见
