9.2 液体的压强第2课时

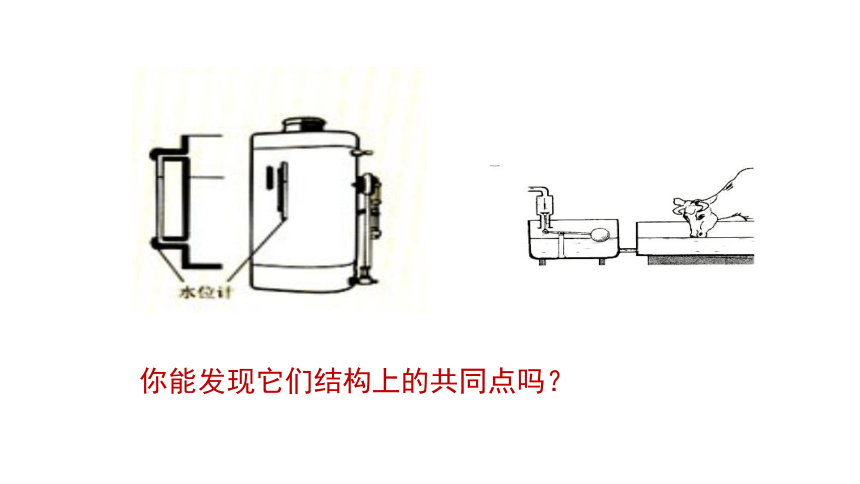

你能发现它们结构上的共同点吗？

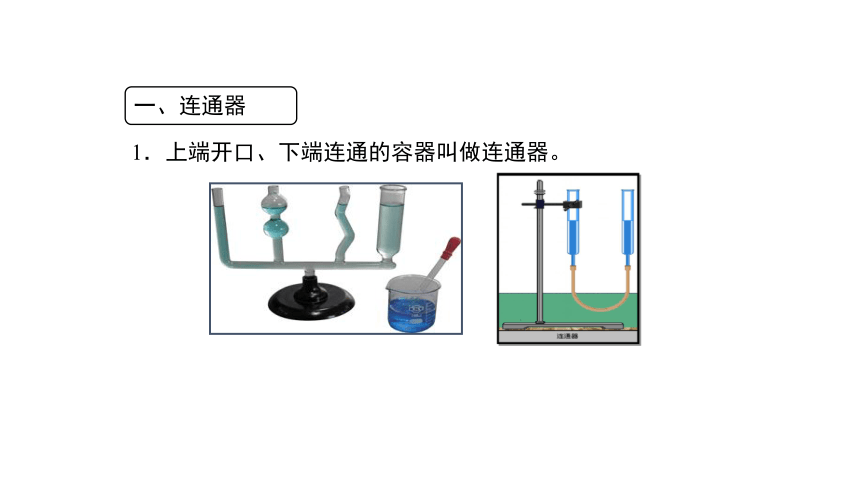

1．上端开口、下端连通的容器叫做连通器。
一、连通器

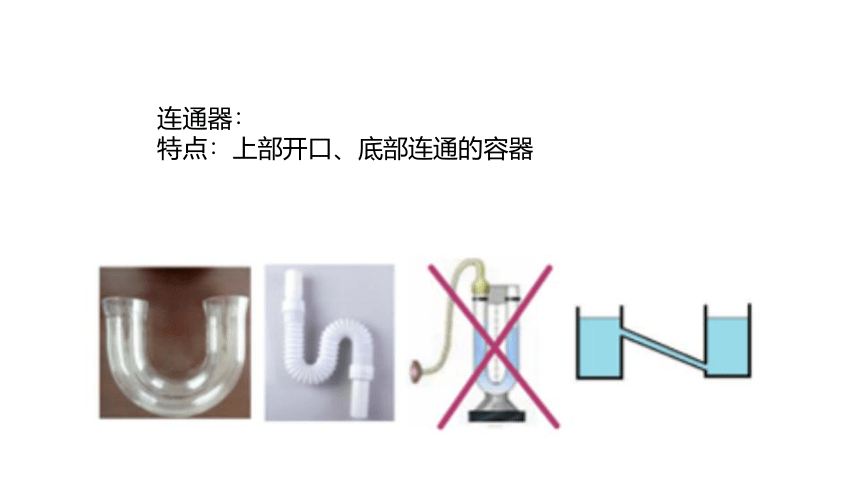

连通器∶
特点∶上部开口、底部连通的容器
不论连通器形状如何,只要加入同种液体,在液体不流动的情况下,各容器中的液面总保持相平。

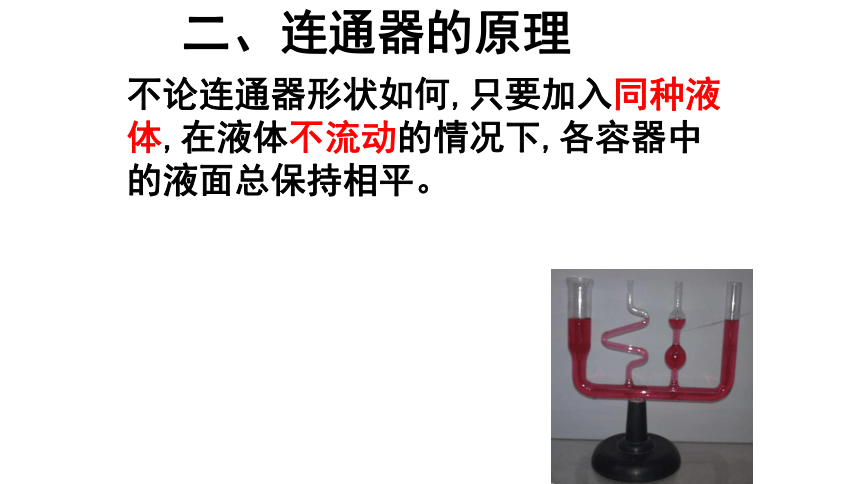

二、连通器的原理

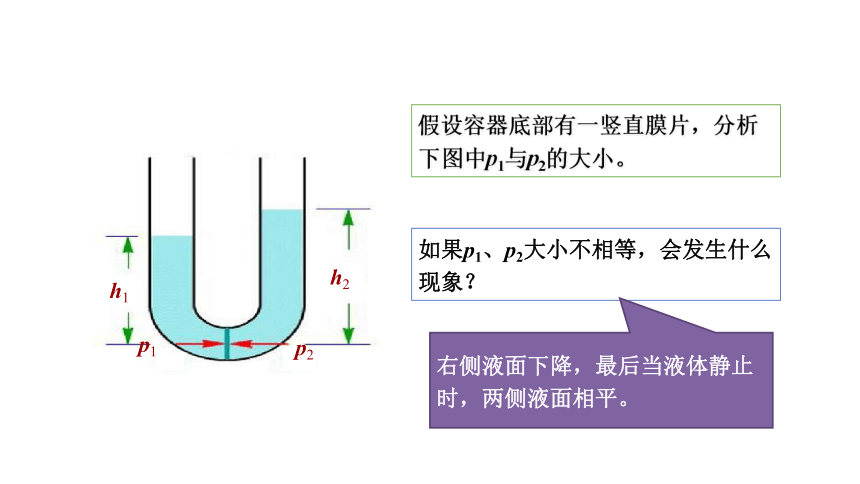

假设容器底部有一竖直膜片，分析下图中p1与p2的大小。
如果p1、p2大小不相等，会发生什么现象？
右侧液面下降，最后当液体静止时，两侧液面相平。
p2
p1
h2
h1
自来水供水系统
一、连通器
船闸
上游阀门A
上游闸门
下游阀门B
下游闸门
闸 室
三、生活中的实例：
第一步
第二步
第三步
第四步
船由下游驶向上游
返回封面
阀门A　　　　　　　 　　　　　阀门B
　上游闸门　　　　　　　　　　　　　 　下游闸门
闸　室
连通器
生活中的实例：
　　根据连通器原理，左侧水槽中的水面会随着饮水槽中的水位下降而下降，浮子随之下降，连杆另一端的塞子被顶起，水管中的水流入左侧水槽，然后通过底部进入饮水槽，当水位足够高时，随着浮子上浮，连杆向下拉动塞子，阻断水流。
1、如图，下列设备没有利用连通器原理的是（　　）
茶壶
D．
活塞式抽水机
B．
船闸

C．
下水道存水管
A
C
2、连通器在日常生活、生产中有着广泛的应用．如图所示的事例中利用连通器原理的是（ ）
A．①② B．③④ C．①③④ D．①②③④
C
总结
1、连通器的特点
上部开口.，下 部连通的容器2、连通器的原理
连通器中 只装一种液体，液体静止时连通器各部分中液面总是相平的
3、连通器的应用

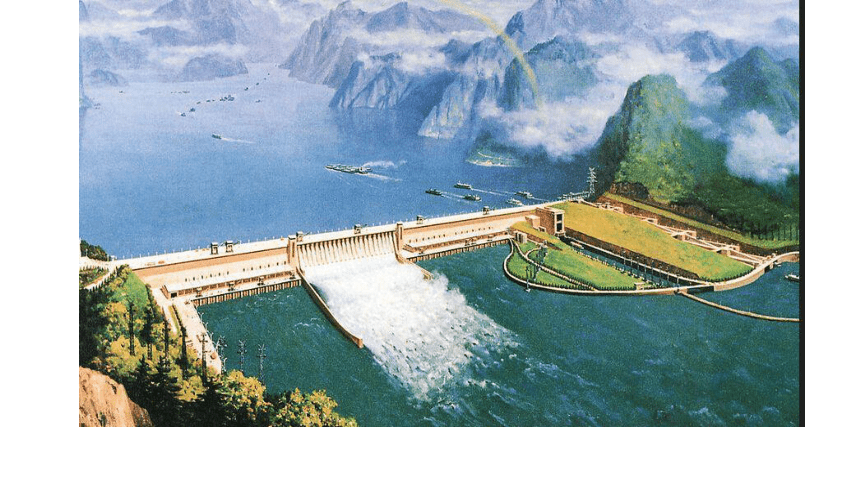

茶壶．牲畜自动饮水机．下水管道．水位计. 自来水供水系统、 三峡铅闸
