第六章 力和机械
专题训练
沪粤版 物理 八年级下册

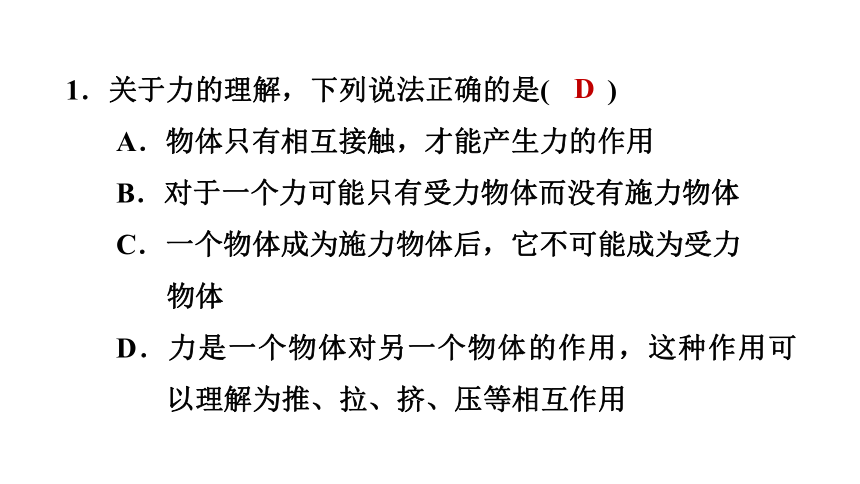

1．关于力的理解，下列说法正确的是(　　)
A．物体只有相互接触，才能产生力的作用
B．对于一个力可能只有受力物体而没有施力物体
C．一个物体成为施力物体后，它不可能成为受力
物体
D．力是一个物体对另一个物体的作用，这种作用可以理解为推、拉、挤、压等相互作用
D

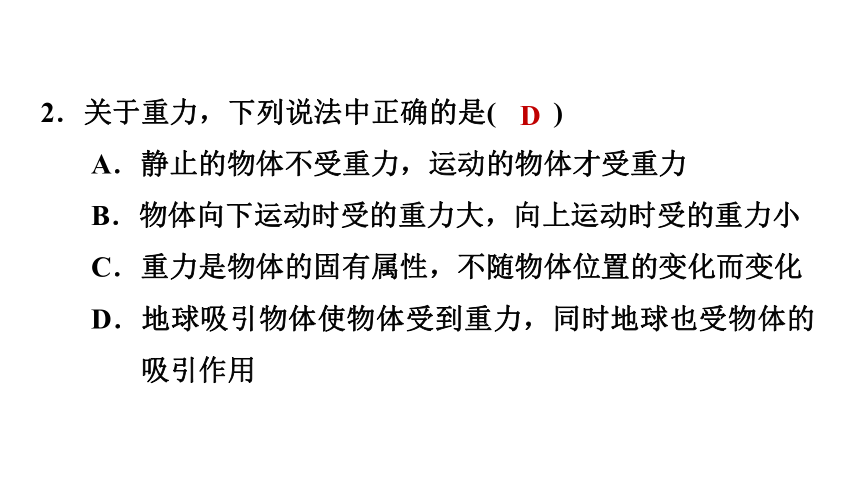

2．关于重力，下列说法中正确的是(　　)
A．静止的物体不受重力，运动的物体才受重力
B．物体向下运动时受的重力大，向上运动时受的重力小
C．重力是物体的固有属性，不随物体位置的变化而变化
D．地球吸引物体使物体受到重力，同时地球也受物体的吸引作用
D

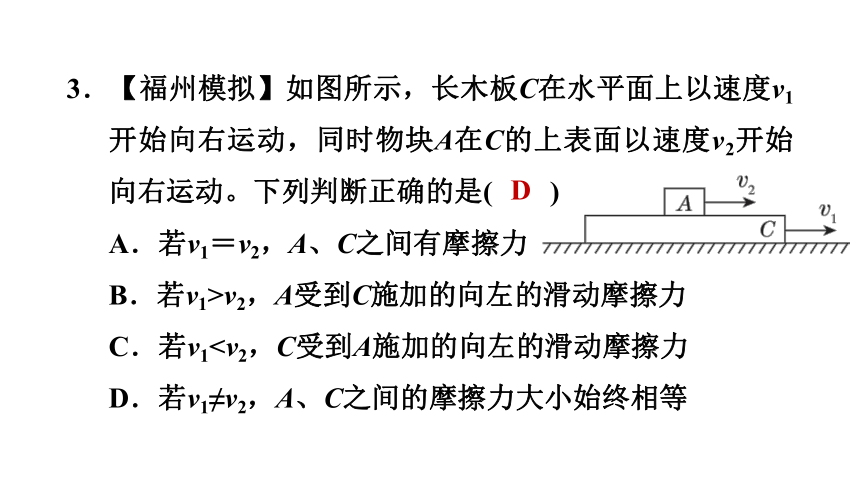

3．【福州模拟】如图所示，长木板C在水平面上以速度v1开始向右运动，同时物块A在C的上表面以速度v2开始向右运动。下列判断正确的是(　　)
A．若v1＝v2，A、C之间有摩擦力
B．若v1>v2，A受到C施加的向左的滑动摩擦力
C．若v1D．若v1≠v2，A、C之间的摩擦力大小始终相等
D

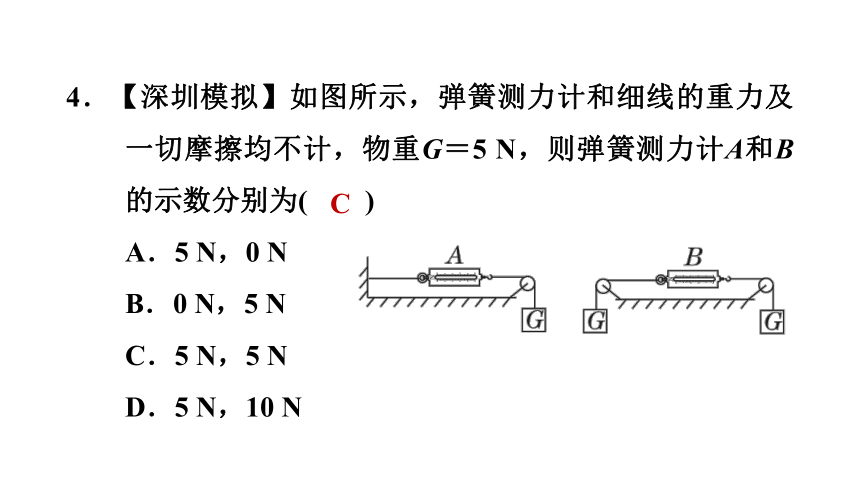

4．【深圳模拟】如图所示，弹簧测力计和细线的重力及一切摩擦均不计，物重G＝5 N，则弹簧测力计A和B的示数分别为(　　)
A．5 N，0 N
B．0 N，5 N
C．5 N，5 N
D．5 N，10 N
C

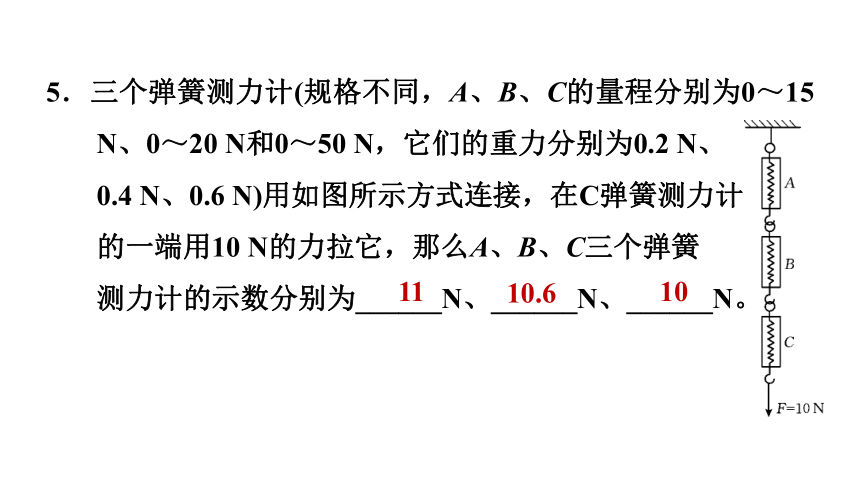

5．三个弹簧测力计(规格不同，A、B、C的量程分别为0～15 N、0～20 N和0～50 N，它们的重力分别为0.2 N、
0.4 N、0.6 N)用如图所示方式连接，在C弹簧测力计
的一端用10 N的力拉它，那么A、B、C三个弹簧
测力计的示数分别为______N、______N、______N。
11
10.6
10
6．如图所示，是一种指甲刀的结构示意图，下列说法正确的是(　　)
A．ABC是一个省力杠杆
B．DBO杠杆的支点是D点
C．杠杆ABC上有粗糙的花纹，
可以减小摩擦
D．指甲刀只有两个杠杆，一个省力杠杆，一个费力杠杆
A

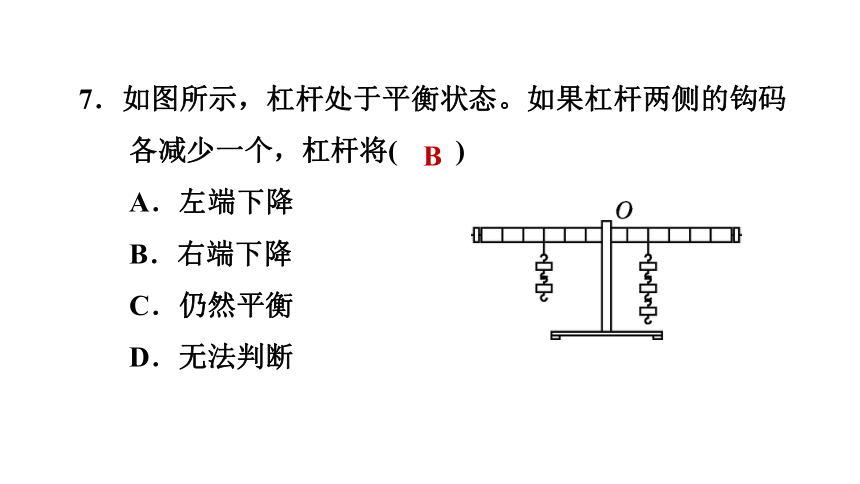

7．如图所示，杠杆处于平衡状态。如果杠杆两侧的钩码各减少一个，杠杆将(　　)
A．左端下降
B．右端下降
C．仍然平衡
D．无法判断
B

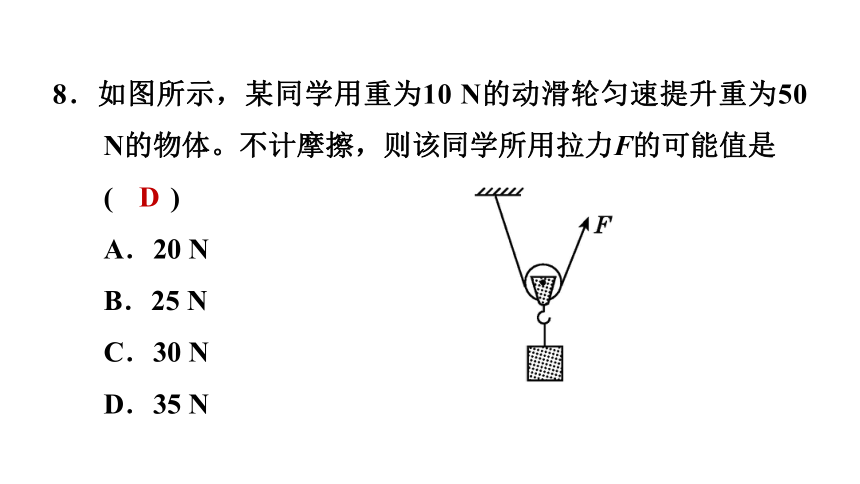

8．如图所示，某同学用重为10 N的动滑轮匀速提升重为50 N的物体。不计摩擦，则该同学所用拉力F的可能值是
(　　)
A．20 N
B．25 N
C．30 N
D．35 N
D

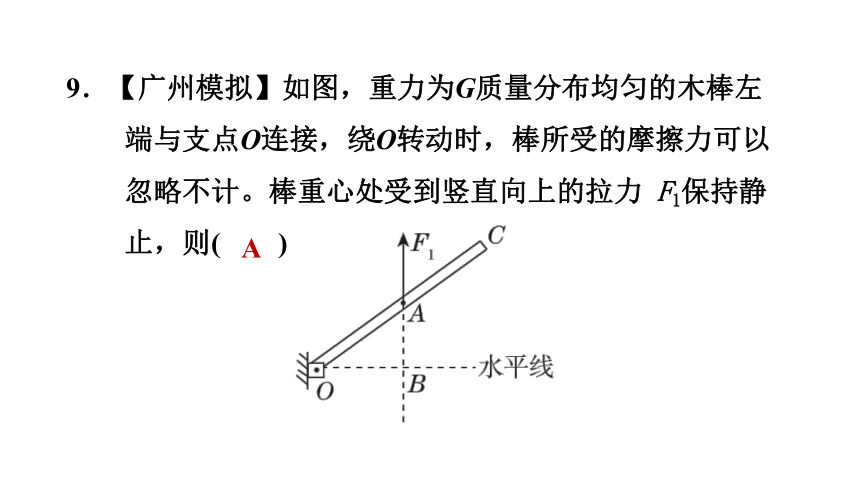

9．【广州模拟】如图，重力为G质量分布均匀的木棒左端与支点O连接，绕O转动时，棒所受的摩擦力可以忽略不计。棒重心处受到竖直向上的拉力 F1保持静止，则(　　)
A

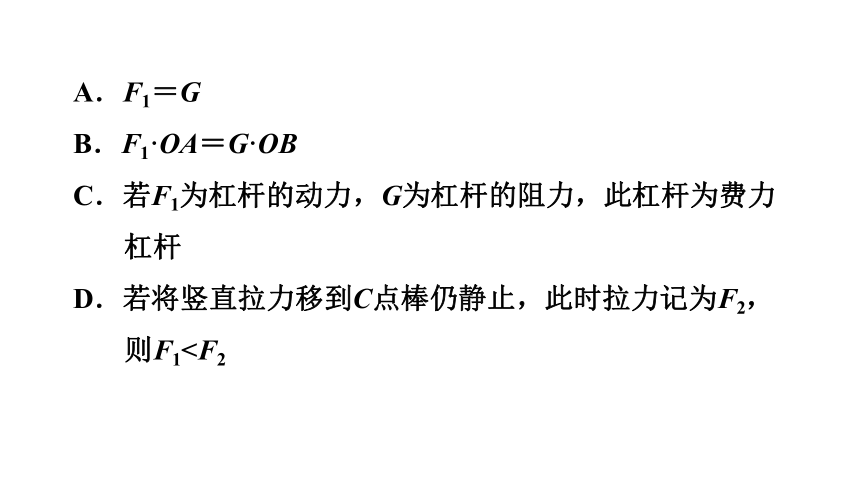

A．F1＝G
B．F1·OA＝G·OB
C．若F1为杠杆的动力，G为杠杆的阻力，此杠杆为费力杠杆

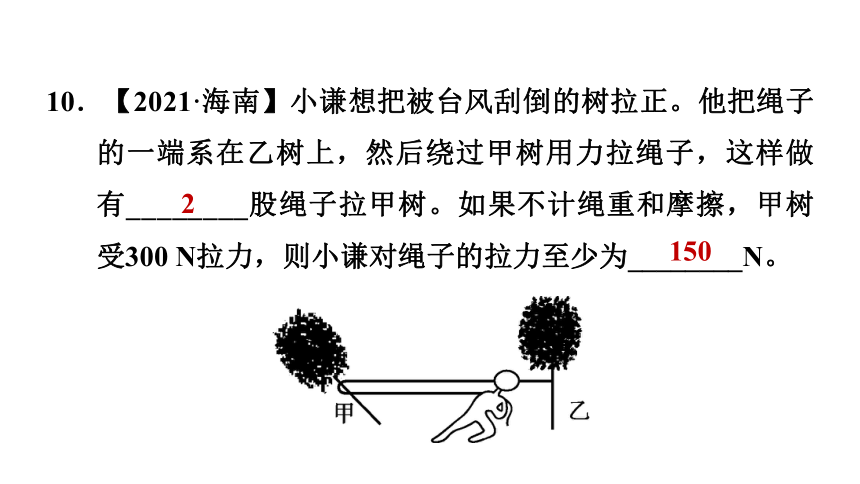

D．若将竖直拉力移到C点棒仍静止，此时拉力记为F2，则F110．【2021·海南】小谦想把被台风刮倒的树拉正。他把绳子的一端系在乙树上，然后绕过甲树用力拉绳子，这样做有________股绳子拉甲树。如果不计绳重和摩擦，甲树受300 N拉力，则小谦对绳子的拉力至少为________N。
2
150
11．【2021·广安改编】如图所示，一轻质杠杆水平支在支架上，OA∶OC＝2∶1, G2重20 N，则绳子对G1的拉力为________N，此时G1对地面的压力为50 N，则G1重________N。
10
60
12．【2021·广东】如图所示，拉杆式行李箱在拉力F的作用下静止在斜坡上，请画出行李箱受到的重力G的示意图，以及拉力F的力臂L。
解：如图所示。
13．【2021·呼伦贝尔】如图甲所示，一块磁铁吸附在竖直铁板上处于静止状态，请画出磁铁在竖直方向上所受力的示意图。
解：如图所示。
14．【合肥模拟】如图所示，A、B两个物体叠放在水平地面上，水平拉力F作用在物体B上，使A、B一起向右做匀速直线运动，请作出物体A的受力示意图。(物体A的重心已给出)
解：如图所示。
15．如图所示是羊角锤的示意图，请画出用羊角锤撬铁钉时最小动力F1的示意图。
解：如图所示。
16．(1)在图甲中，一个站在地面上的工人利用滑轮组将重物G提起来，请画出滑轮组的绕线。
解：如图甲所示。
(2)直角轻棒ABO可绕O点自由转动，AB＝30 cm，OB＝40 cm，现在C点(在OB的中间)悬挂一重为100 N的物体，要使OB在与墙面垂直的位置上保持平衡，则在A点施的力F大小至少为_________N；
请在图乙上画出力F的方向。
解：40；如图乙所示。
17．某同学在探究弹簧的伸长与所受拉力的关系时，得到如图乙所示图像。请回答下列问题。
(1)如图甲所示是某次实验时的情形，此时弹簧测力计的示数是________N。
(2)这根弹簧的原长是____cm。拉力为6 N时，弹簧长度比原长长了_____cm，弹簧发生了________形变。
(3)当这根弹簧的长度为4 cm时，此时弹簧受到的拉力为________N。
2.8
2
3
弹性
4
(4)分析图像及有关数据，可以得出的结论是____________
________________________________________________。
在弹性限度内，弹簧的伸长量与受到的拉力成正比
18．在探究“影响滑动摩擦力大小的因素”的实验中，装置如图所示，铝块和木块的外形相同，一端带有定滑轮的长木板固定不动，铝块通过细线与弹簧测力计相连。(忽略滑轮的摩擦)
(1)图甲中，将铝块放在水平木板上，竖直向上拉测力计，当铝块沿水平方向做匀速直线运动时，铝块所受滑动摩擦力大小等于测力计的示数F1，则F1＝______N。
(2)比较甲、乙两次实验，可以得出：在________________相同时，________越大，滑动摩擦力越大。
1.6
接触面粗糙程度
压力
(3)图乙实验完成后，利用原有器材，还可进一步探究滑动摩擦力大小与接触面粗糙程度的关系，请你简要说明实验方案：______________________________________________
__________________________________________________________________________________________________。
(4)请你判断：图丙中，铝块水平运动时所受滑动摩擦力____(填“大于”“等于”或“小于”)图甲中铝块所受滑动摩擦力。
将铝块放在木块上，然后放在水平木板上，竖直向上拉测力计，使它们沿水平方向做匀速直线运动，记下测力计示数F3，分析比较F3与F2的大小，得出结论
等于
19．【山西模拟】物理实验小组在探究“杠杆的平衡条件”。
(1)实验前，他们将杠杆中点置于支架上，杠杆处于如图甲所示的静止状态，接下来的操作是______________________
_____，直到杠杆在水平位置平衡。
(2)调节平衡后，如图乙在支点两侧挂上钩码，使杠杆在水平位置再次平衡的目的是_______________。若在A、B处下方再各挂一个钩码，要使杠杆在水平位置再次平衡，可行的操作是__________________________________________
(答出一种即可)。
将杠杆的平衡螺母向右调节
便于测量力臂
将悬挂在B处的钩码向左移动2格(答案合理即可)
(3)接着小组同学又利用图丙装置继续探究，在杠杆D处挂上2个钩码，用弹簧测力计在C点处竖直向上拉，使杠杆在水平位置平衡，如图丙所示，此时弹簧测力示数为______N，以弹簧测力计的拉力为动力F1，钩码处绳子拉力为阻力F2，多次调整力和力臂的大小进行测量，当杠杆水平平衡时发现：F1L1总是大于F2L2，你认为原因是________________
__________________________________________________。
3.3
杠杆自身重力对杠杆的平衡有影响
(4)实验完成后，他们又做了图丁的探索：找了一根长为L，重为G0的完整铅笔，把 的铅笔伸出桌子边缘，用细线在铅笔B端挂物体，当物体的重力G＝________(用字母表示)时，铅笔A端刚好会翘起。
1.5G0
20．如图所示，将长为1.2 m的轻质木棒平放在水平方形台面上，左右两端点分别为A、B，它们距台面边缘处的距离均为0.3 m。在A端挂一个重为30 N的物体，在B端挂一个重为G的物体。
(1)若要使木棒右端下沉，B端挂的
物体至少要大于多少牛？
解：木棒右端下沉，右侧边缘为支点，此时L左＝1.2 m－0.3 m＝0.9 m，L右＝0.3 m，
根据杠杆的平衡条件：GA×L左＝GB×L右得：
B端挂的物体的重力：
(2)若B端挂物体后，木棒仍在水平台面上静止，则G的取值范围为多少？
解：若以右边缘为支点，右边力臂最小，力最大为90 N；
若以左边缘为支点，右边力臂最大，根据杠杆的平衡条件可知，力最小，此时L左′＝0.3 m，L右′＝1.2 m－0.3 m＝0.9 m，最小力：
21．如图所示，用200 N的拉力拉着物体A在水平面上匀速向左运动，物体A与滑轮相连的绳子所受的拉力为A所受摩擦力的4倍，若不计滑轮重、绳重及滑轮装置摩擦，则物体B与水平面间的摩擦力为多大？
解：由题意知，用200 N拉物体A在水平面上匀速向左运动，设F1为绳子拉物体A的力，则F＝f＋F1，
由题意可知F1＝4f，则F＝f＋F1＝f＋4f＝5f＝200 N，
解得f＝40 N，则F1＝4f＝4×40 N＝160 N，
因为是同一根绳，所以B受拉力为
则B与水平面间的摩擦力等于80 N。
22．如图所示是某建筑工地用吊车提升大理石板的示意图。已知大理石的密度是2.8×103 kg/m3，每块大理石板的规格为50 cm×50 cm×2 cm，吊筐的重力是600 N。不计滑轮和钢丝绳的重力，不计摩擦，g取10 N/kg。则：
(1)如果吊车钢丝绳能承受的最大拉力是10 000 N，则该吊车一次最多能匀速提升多少块大理石板？
解：每块大理石板的体积
V＝50 cm×50 cm×2 cm＝5 000 cm3＝5×10－3 m3，
每块大理石板的质量
m＝ρV＝2.8×103 kg/m3×5×10－3 m3＝14 kg，
一块大理石板的重力G＝mg＝14 kg×10 N/kg＝140 N，
由图可知，n＝3，且F＝10 000 N，
吊车一次能提起的大理石板块数
(2)在某次提升作业中，吊车钢丝绳的拉动速度是0.1 m/s，则在2 min内吊车将大理石板提升的高度是多少？
解：由v绳＝nv物可得，大理石板上升的速度
v大理石＝
2 min内吊车将大理石板提升的高度
h＝v大理石
