第四章第2节科学测量 ：玻璃的折射率堂堂练（word版含答案）

2021-2022学年鲁科版（2019）选择性必修第一册第四章第2节科学测量 ：玻璃的折射率
堂堂练
一、单选题

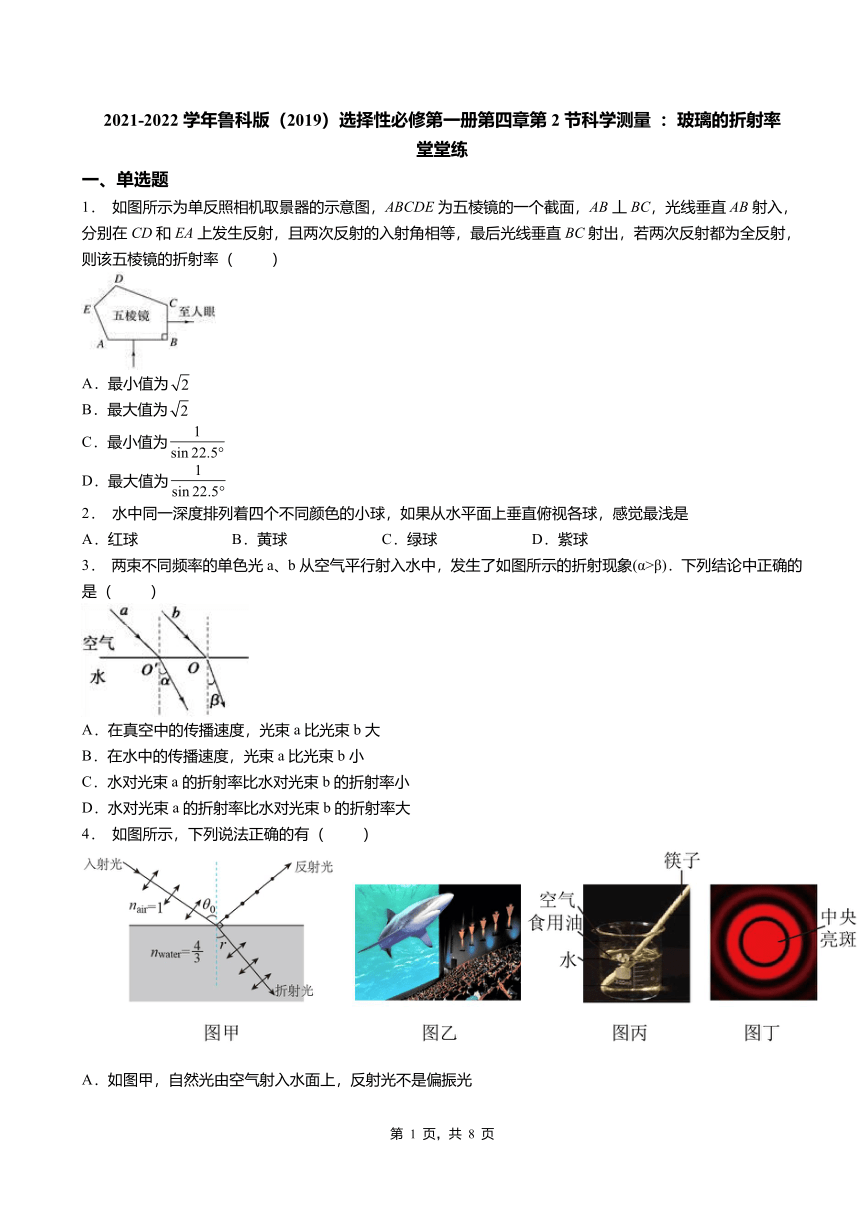

1． 如图所示为单反照相机取景器的示意图，ABCDE为五棱镜的一个截面，AB丄BC，光线垂直AB射入，分别在CD和EA上发生反射，且两次反射的入射角相等，最后光线垂直BC射出，若两次反射都为全反射，则该五棱镜的折射率（ ）
A．最小值为
B．最大值为
C．最小值为
D．最大值为
2． 水中同一深度排列着四个不同颜色的小球，如果从水平面上垂直俯视各球，感觉最浅是
A．红球 B．黄球 C．绿球 D．紫球
3． 两束不同频率的单色光a、b从空气平行射入水中，发生了如图所示的折射现象(α>β)．下列结论中正确的是（ ）
A．在真空中的传播速度，光束a比光束b大
B．在水中的传播速度，光束a比光束b小
C．水对光束a的折射率比水对光束b的折射率小
D．水对光束a的折射率比水对光束b的折射率大
4． 如图所示，下列说法正确的有（ ）
A．如图甲，自然光由空气射入水面上，反射光不是偏振光
B．如图乙，立体电影原理和照相机镜头表面图上增透膜的原理一样
C．如图丙，从筷子“折断”的现象可以看出，食用油折射率小于水
D．如图丁为光线通过一个不透光的圆盘得到的衍射图样

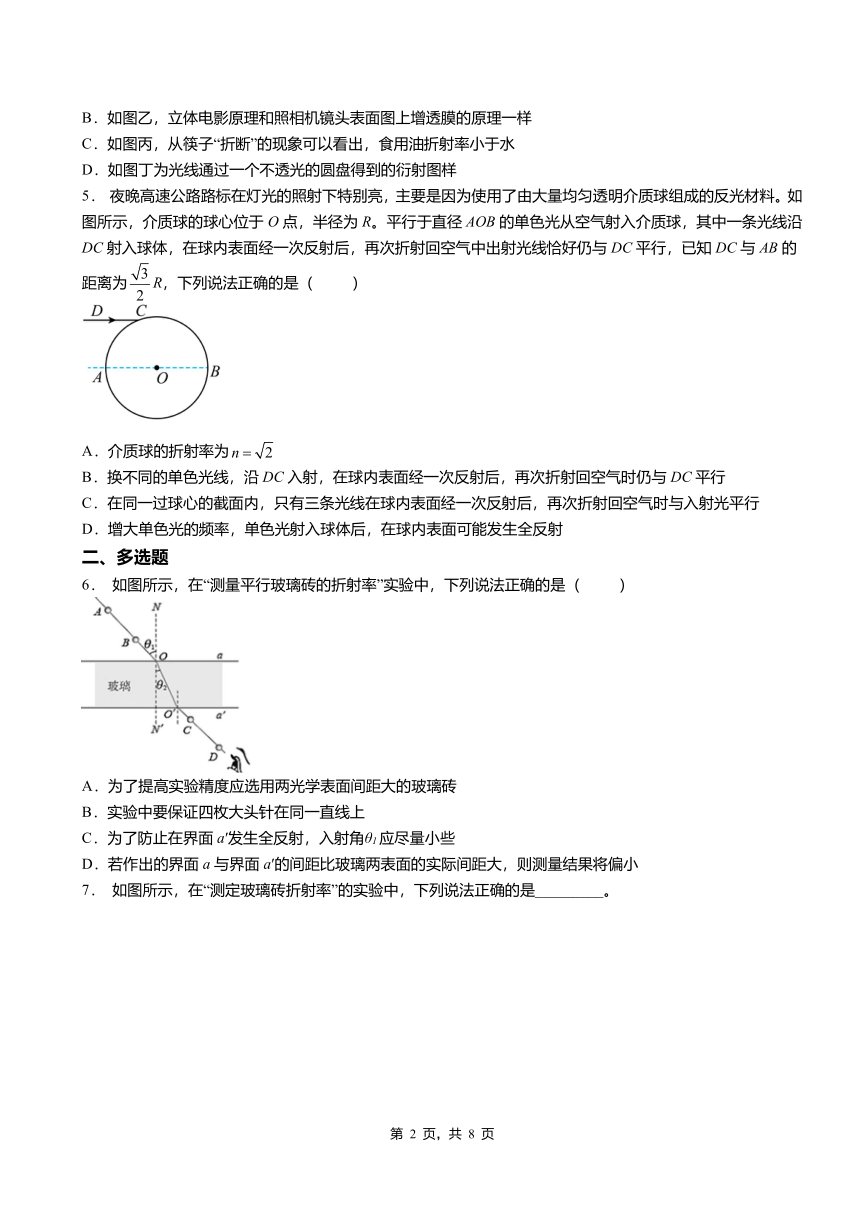

5． 夜晚高速公路路标在灯光的照射下特别亮，主要是因为使用了由大量均匀透明介质球组成的反光材料。如图所示，介质球的球心位于O点，半径为R。平行于直径AOB的单色光从空气射入介质球，其中一条光线沿DC射入球体，在球内表面经一次反射后，再次折射回空气中出射光线恰好仍与DC平行，已知DC与AB的距离为R，下列说法正确的是（ ）
A．介质球的折射率为
B．换不同的单色光线，沿DC入射，在球内表面经一次反射后，再次折射回空气时仍与DC平行
C．在同一过球心的截面内，只有三条光线在球内表面经一次反射后，再次折射回空气时与入射光平行
D．增大单色光的频率，单色光射入球体后，在球内表面可能发生全反射
二、多选题
6． 如图所示，在“测量平行玻璃砖的折射率”实验中，下列说法正确的是（ ）
A．为了提高实验精度应选用两光学表面间距大的玻璃砖
B．实验中要保证四枚大头针在同一直线上
C．为了防止在界面a′发生全反射，入射角θ1应尽量小些
D．若作出的界面a与界面a′的间距比玻璃两表面的实际间距大，则测量结果将偏小

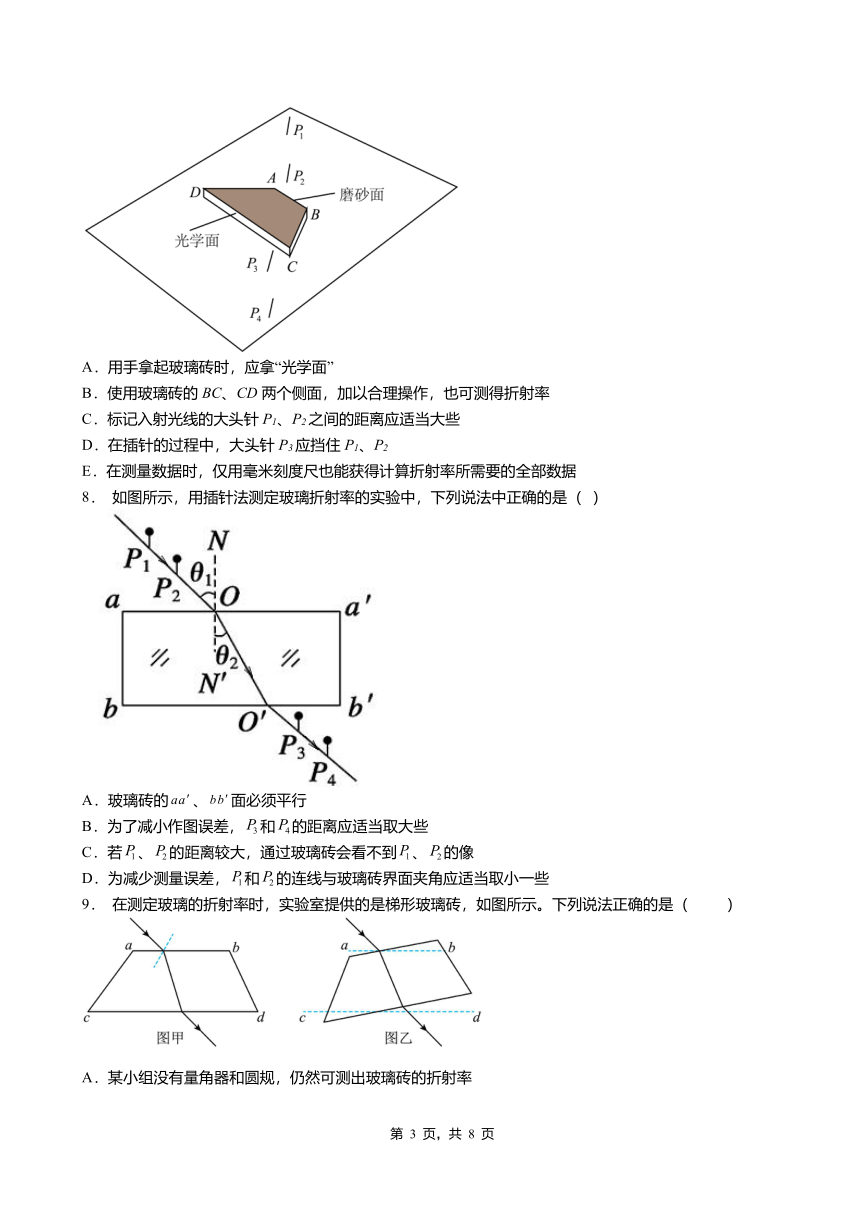

7． 如图所示，在“测定玻璃砖折射率”的实验中，下列说法正确的是_________。
A．用手拿起玻璃砖时，应拿“光学面”
B．使用玻璃砖的BC、CD两个侧面，加以合理操作，也可测得折射率
C．标记入射光线的大头针P1、P2之间的距离应适当大些
D．在插针的过程中，大头针P3应挡住P1、P2
E．在测量数据时，仅用毫米刻度尺也能获得计算折射率所需要的全部数据
8． 如图所示，用插针法测定玻璃折射率的实验中，下列说法中正确的是（ ）
A．玻璃砖的、面必须平行
B．为了减小作图误差，和的距离应适当取大些
C．若、的距离较大，通过玻璃砖会看不到、的像
D．为减少测量误差，和的连线与玻璃砖界面夹角应适当取小一些
9． 在测定玻璃的折射率时，实验室提供的是梯形玻璃砖，如图所示。下列说法正确的是（ ）
A．某小组没有量角器和圆规，仍然可测出玻璃砖的折射率
B．光线从上表面入射后，再从下表面射出，可能在下表面发生全反射
C．图甲法线画得与界面不垂直，测得的折射率比真实值偏小
D．图乙在放置玻璃砖时没有与和重合，测得的折射率比真实值偏大

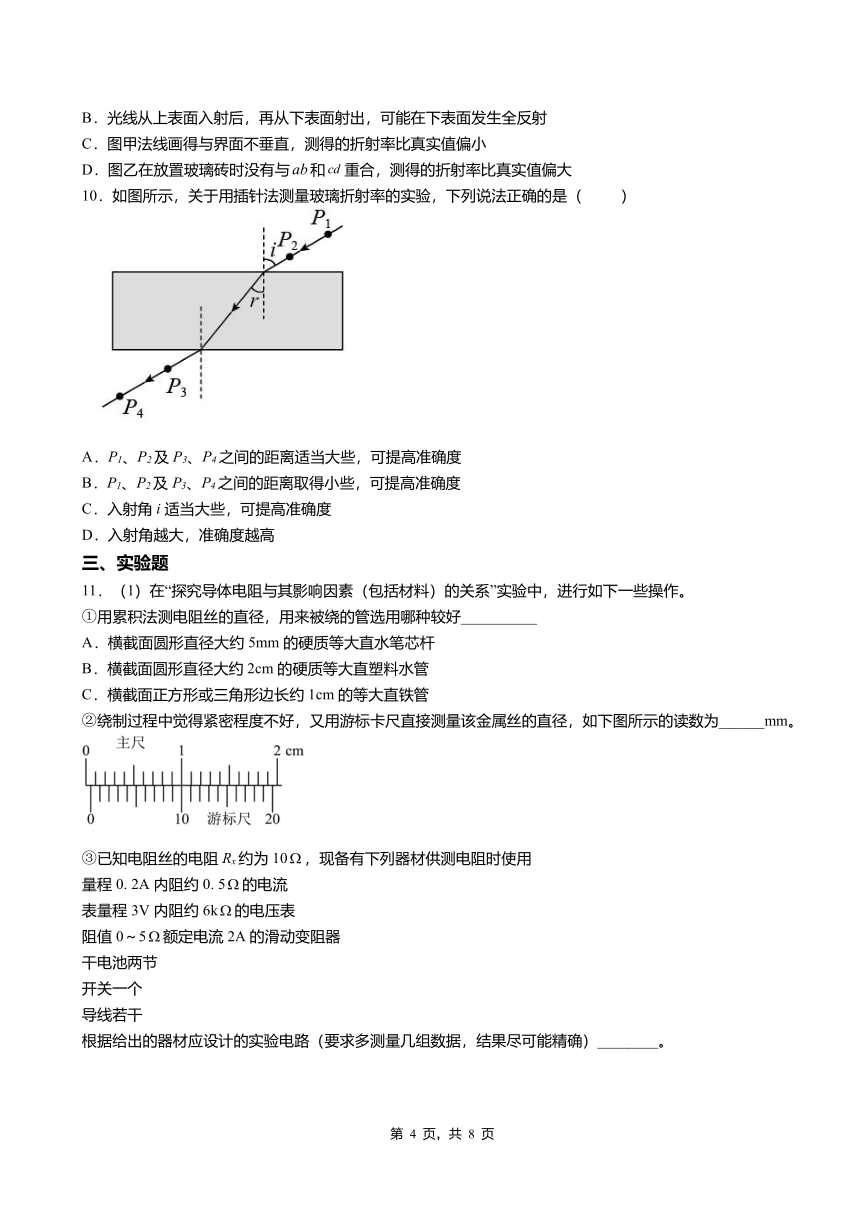

10．如图所示，关于用插针法测量玻璃折射率的实验，下列说法正确的是（ ）
A．P1、P2及P3、P4之间的距离适当大些，可提高准确度
B．P1、P2及P3、P4之间的距离取得小些，可提高准确度
C．入射角i适当大些，可提高准确度
D．入射角越大，准确度越高
三、实验题
11．（1）在“探究导体电阻与其影响因素（包括材料）的关系”实验中，进行如下一些操作。
①用累积法测电阻丝的直径，用来被绕的管选用哪种较好__________
A．横截面圆形直径大约5mm的硬质等大直水笔芯杆
B．横截面圆形直径大约2cm的硬质等大直塑料水管
C．横截面正方形或三角形边长约1cm的等大直铁管
②绕制过程中觉得紧密程度不好，又用游标卡尺直接测量该金属丝的直径，如下图所示的读数为______mm。
③已知电阻丝的电阻Rx约为10，现备有下列器材供测电阻时使用
量程0. 2A内阻约0. 5的电流
表量程3V内阻约6k的电压表
阻值0～5额定电流2A的滑动变阻器
干电池两节
开关一个
导线若干
根据给出的器材应设计的实验电路（要求多测量几组数据，结果尽可能精确）________。
A． B．
C． D．
④用小灯泡替换电阻丝，选用其中的一个电路测量描绘出如下图的小灯泡伏安特性曲线，根据图线判断，将几只相同的小灯泡并联后直接与电动势为3. 0V、内阻为1. 0的电源组成闭合电路，要保证电源的效率不低于50%，则并联的小灯泡不能超过__________只。
（2）在“测量玻璃的折射率”的实验中，正确操作插好了4枚大头针，如图所示，画出了光路图，在图中标记了四个角，分别为、、、，作出ab的垂线NN′和NN′的平行线MM′（图中两虚线）分别作为ab界面和cd界面的法线。测量ac、bd宽度发现ac略大于bd。则下列有关玻璃砖的折射率n的说法正确的是__________。
A．折射率n等于 B．折射率n等于
C．折射率n大于 D．折射率n小于
12．【加试题】在 “测定玻璃的折射率”和“用双缝干涉测量光的波长”实验中
(1)“测定玻璃的折射率”实验是利用了光的 ▲ (填“折射”、“干涉”、“衍射”或“偏振”)原理．
(2)下列关于“用双缝干涉测量光的波长”实验的操作，说法正确的是 ▲ (填字母代号)
A．光具座上从光源开始依次摆放透镜、滤光片、双缝、单缝、遮光筒、测量头、目镜
B．将单缝向双缝移近，相邻两亮条纹中心的距离减小
C．将滤光片从红色更换为绿色，观察到的条纹间距增大
D．单缝与双缝的平行度可以通过拨杆来调节
13．在测定玻璃的折射率实验中，如图甲所示为光学实验用的长方体玻璃砖，它的________面不能用手直接接触。在用插针法测定玻璃砖折射率的实验中，两位同学绘出的玻璃砖和三个针孔a、b、c的位置相同，且插在c位置的针正好挡住插在a、b位置的针的像，但最后一个针孔的位置不同，分别为d、e两点，如图乙所示。计算折射率时，用________（填d或e）点得到的值误差较小。丙同学在纸上画出界面aa′、bb′与玻璃砖位置的关系如图所示，他的其他操作均正确，且均以aa′、bb′为界面画光路图。则丙同学测得的折射率与真实值相比________（填偏大、偏小或不变）。
14．某小组做测定玻璃的折射率实验，所用器材有：玻璃砖，大头针，刻度尺，圆规，笔，白纸．
①下列哪些措施能够提高实验准确程度______．
A．选用两光学表面间距大的玻璃砖
B．选用两光学表面平行的玻璃砖
C．选用粗的大头针完成实验
D．插在玻璃砖同侧的两枚大头针间的距离尽量大些
②该小组用同一套器材完成了四次实验，记录的玻璃砖界线和四个大头针扎下的孔洞如下图所示，其中实验操作正确的是______．
③该小组选取了操作正确的实验记录，在白纸上画出光线的径迹，以入射点为圆心作圆，与入射光线、折射光线分别交于、点，再过、点作法线的垂线，垂足分别为、点，如图所示，则玻璃的折射率______．（用图中线段的字母表示）
2021-2022学年鲁科版（2019）选择性必修第一册第四章第2节科学测量 ：玻璃的折射率（参考答案）
一、单选题
题号 1 2 3 4 5
答案 C D C D C
二、多选题
题号 6 7 8 9 10
答案 AD BCE BD AC AC
三、实验题
11． B 0.50 A 3 BC
12．（1）折射 （2）D
13． 光学面 偏小
14． AD D
