人教版九年级全一册15.2电流和电路同步练习（有解析）

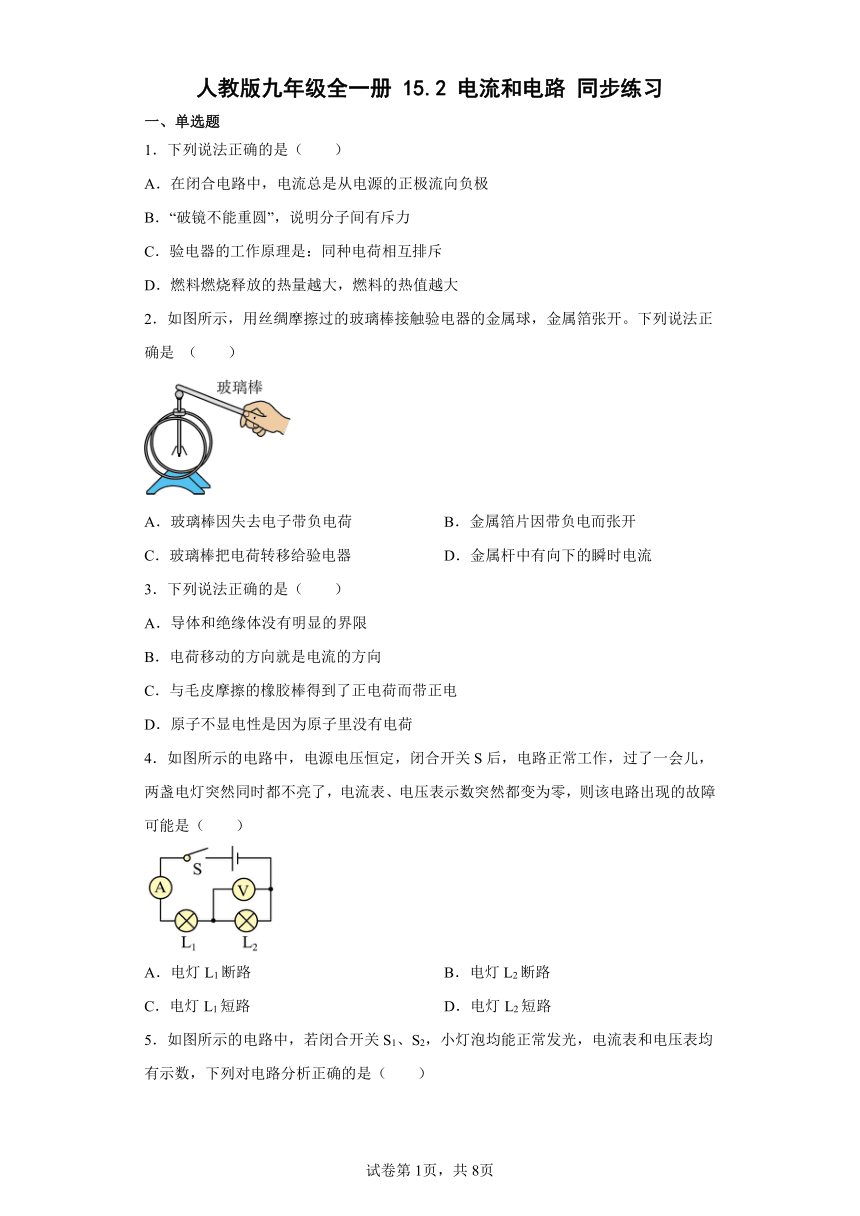

人教版九年级全一册 15.2 电流和电路 同步练习
一、单选题
1．下列说法正确的是（　　）
A．在闭合电路中，电流总是从电源的正极流向负极
B．“破镜不能重圆”，说明分子间有斥力
C．验电器的工作原理是：同种电荷相互排斥
D．燃料燃烧释放的热量越大，燃料的热值越大
2．如图所示，用丝绸摩擦过的玻璃棒接触验电器的金属球，金属箔张开。下列说法正确是 （　　）
A．玻璃棒因失去电子带负电荷 B．金属箔片因带负电而张开
C．玻璃棒把电荷转移给验电器 D．金属杆中有向下的瞬时电流
3．下列说法正确的是（　　）
A．导体和绝缘体没有明显的界限
B．电荷移动的方向就是电流的方向
C．与毛皮摩擦的橡胶棒得到了正电荷而带正电
D．原子不显电性是因为原子里没有电荷
4．如图所示的电路中，电源电压恒定，闭合开关S后，电路正常工作，过了一会儿，两盏电灯突然同时都不亮了，电流表、电压表示数突然都变为零，则该电路出现的故障可能是（　　）
A．电灯L1断路 B．电灯L2断路
C．电灯L1短路 D．电灯L2短路

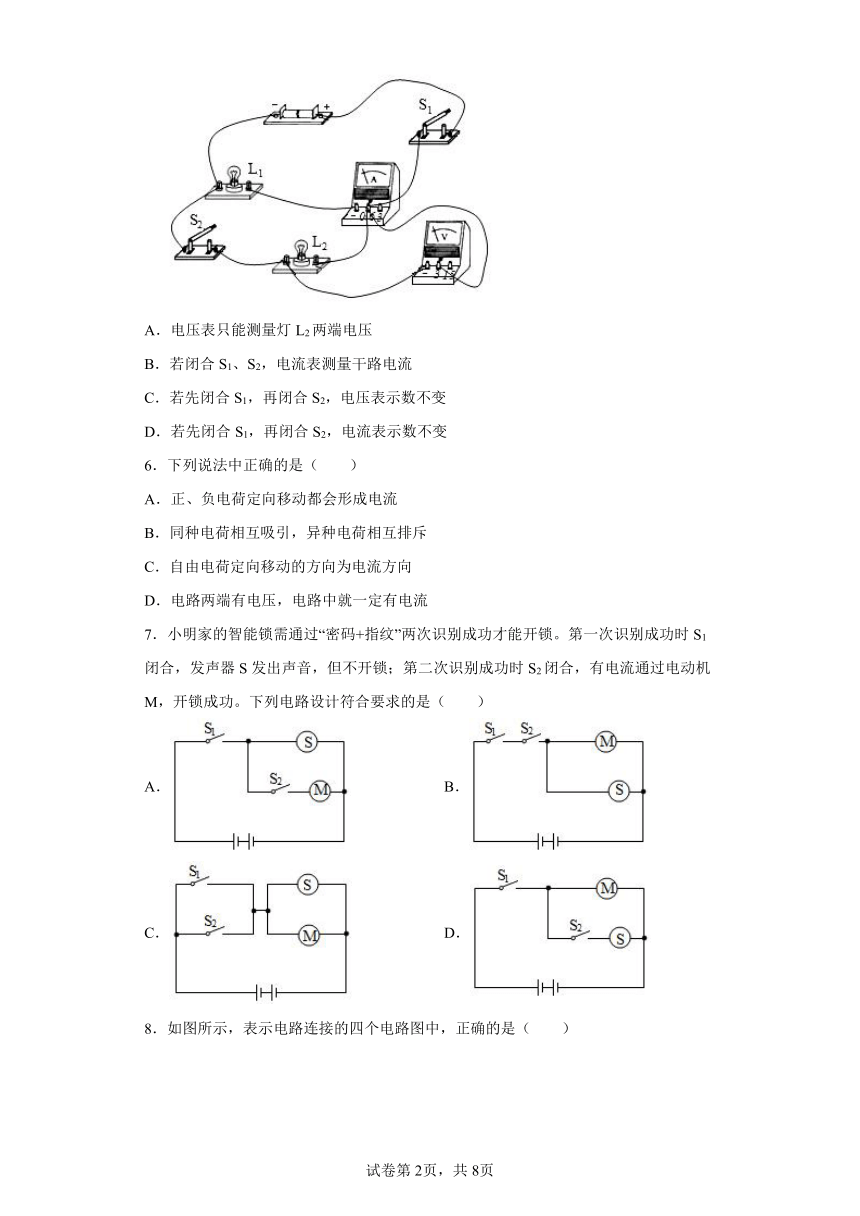

5．如图所示的电路中，若闭合开关S1、S2，小灯泡均能正常发光，电流表和电压表均有示数，下列对电路分析正确的是（　　）
A．电压表只能测量灯L2两端电压
B．若闭合S1、S2，电流表测量干路电流
C．若先闭合S1，再闭合S2，电压表示数不变
D．若先闭合S1，再闭合S2，电流表示数不变
6．下列说法中正确的是（　　）
A．正、负电荷定向移动都会形成电流
B．同种电荷相互吸引，异种电荷相互排斥
C．自由电荷定向移动的方向为电流方向
D．电路两端有电压，电路中就一定有电流
7．小明家的智能锁需通过“密码+指纹”两次识别成功才能开锁。第一次识别成功时S1闭合，发声器S发出声音，但不开锁；第二次识别成功时S2闭合，有电流通过电动机M，开锁成功。下列电路设计符合要求的是（　　）
A． B．
C． D．

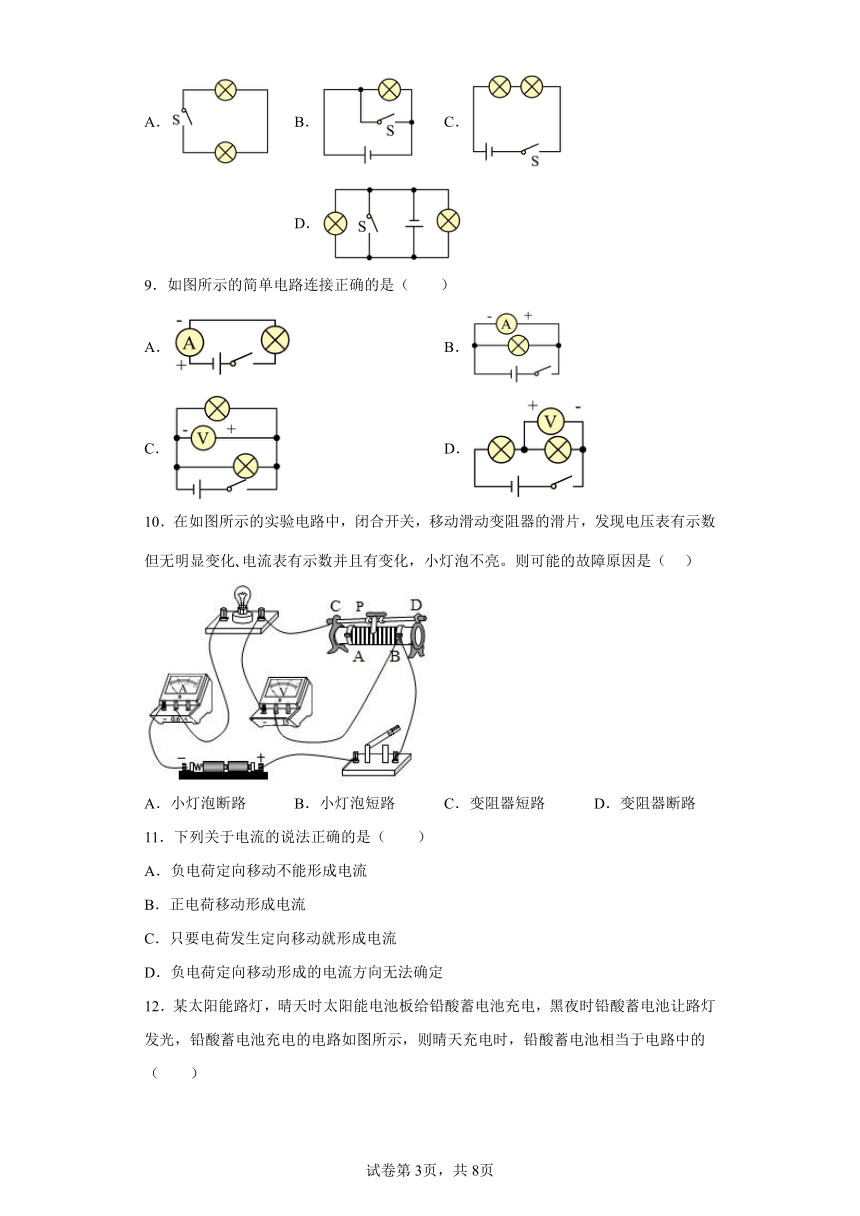

8．如图所示，表示电路连接的四个电路图中，正确的是（　　）
A． B． C． D．
9．如图所示的简单电路连接正确的是（　　）
A． B．
C． D．
10．在如图所示的实验电路中，闭合开关，移动滑动变阻器的滑片，发现电压表有示数但无明显变化 电流表有示数并且有变化，小灯泡不亮。则可能的故障原因是（ ）
A．小灯泡断路 B．小灯泡短路 C．变阻器短路 D．变阻器断路
11．下列关于电流的说法正确的是（　　）
A．负电荷定向移动不能形成电流
B．正电荷移动形成电流
C．只要电荷发生定向移动就形成电流
D．负电荷定向移动形成的电流方向无法确定

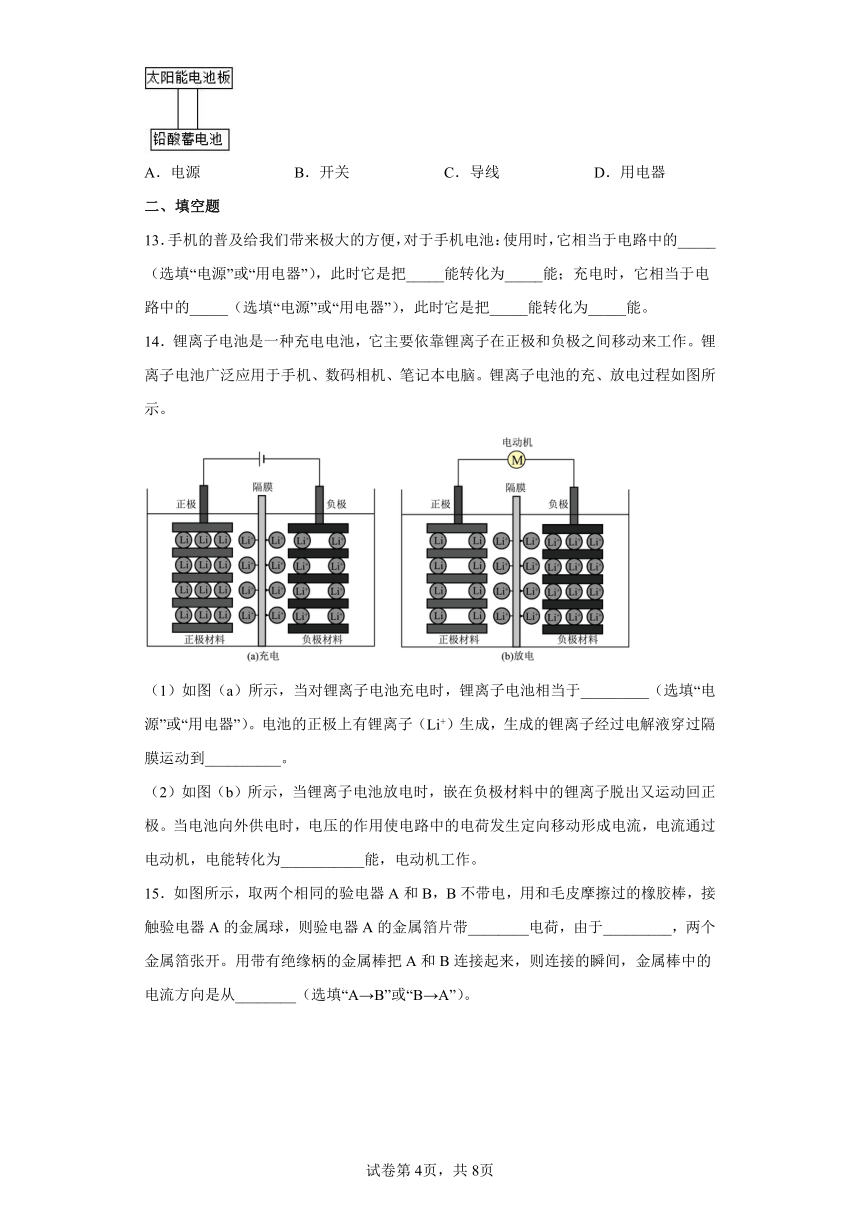

12．某太阳能路灯，晴天时太阳能电池板给铅酸蓄电池充电，黑夜时铅酸蓄电池让路灯发光，铅酸蓄电池充电的电路如图所示，则晴天充电时，铅酸蓄电池相当于电路中的（　　）
A．电源 B．开关 C．导线 D．用电器
二、填空题
13．手机的普及给我们带来极大的方便，对于手机电池：使用时，它相当于电路中的_____（选填“电源”或“用电器”），此时它是把_____能转化为_____能；充电时，它相当于电路中的_____（选填“电源”或“用电器”），此时它是把_____能转化为_____能。
14．锂离子电池是一种充电电池，它主要依靠锂离子在正极和负极之间移动来工作。锂离子电池广泛应用于手机、数码相机、笔记本电脑。锂离子电池的充、放电过程如图所示。
（1）如图（a）所示，当对锂离子电池充电时，锂离子电池相当于_________（选填“电源”或“用电器”）。电池的正极上有锂离子（Li+）生成，生成的锂离子经过电解液穿过隔膜运动到__________。
（2）如图（b）所示，当锂离子电池放电时，嵌在负极材料中的锂离子脱出又运动回正极。当电池向外供电时，电压的作用使电路中的电荷发生定向移动形成电流，电流通过电动机，电能转化为___________能，电动机工作。

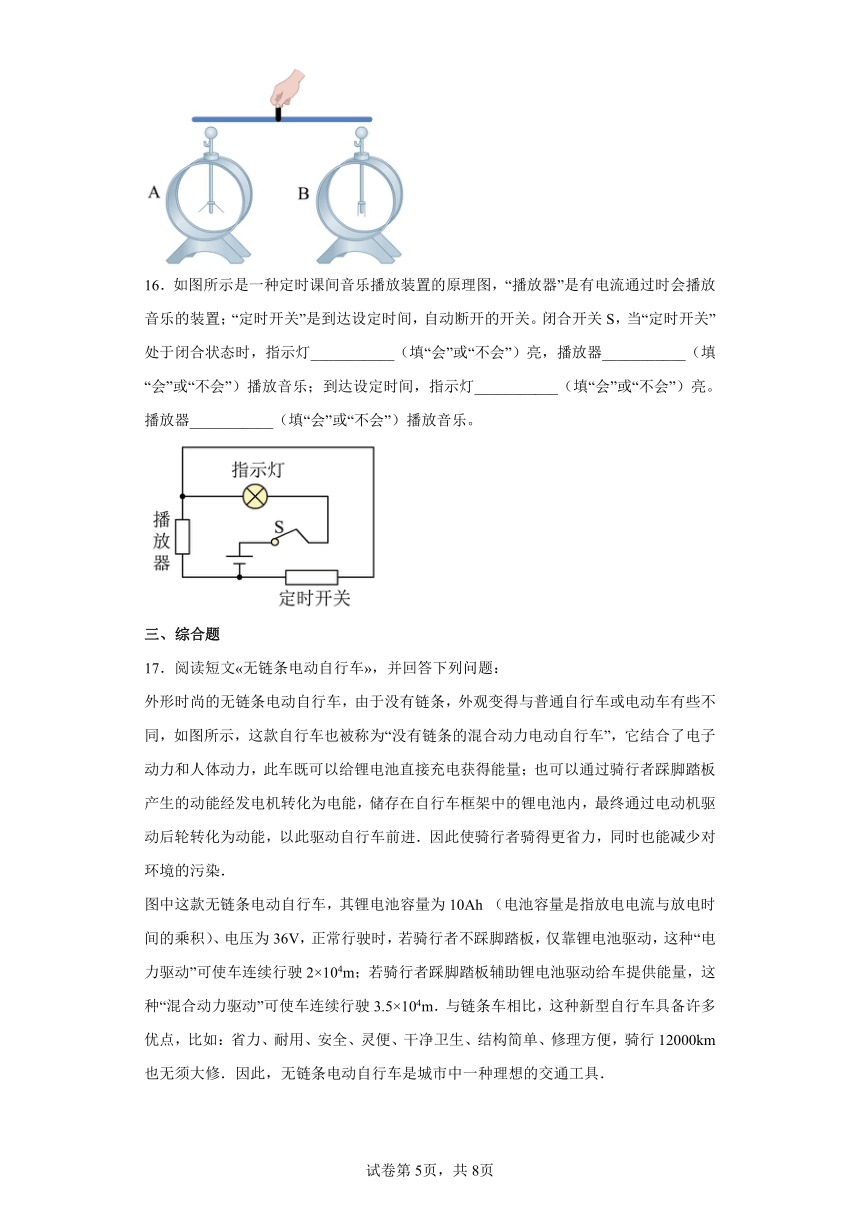

15．如图所示，取两个相同的验电器A和B，B不带电，用和毛皮摩擦过的橡胶棒，接触验电器A的金属球，则验电器A的金属箔片带________电荷，由于_________，两个金属箔张开。用带有绝缘柄的金属棒把A和B连接起来，则连接的瞬间，金属棒中的电流方向是从________（选填“A→B”或“B→A”）。
16．如图所示是一种定时课间音乐播放装置的原理图，“播放器”是有电流通过时会播放音乐的装置；“定时开关”是到达设定时间，自动断开的开关。闭合开关S，当“定时开关”处于闭合状态时，指示灯___________（填“会”或“不会”）亮，播放器___________（填“会”或“不会”）播放音乐；到达设定时间，指示灯___________（填“会”或“不会”）亮。播放器___________（填“会”或“不会”）播放音乐。
三、综合题
17．阅读短文 无链条电动自行车 ，并回答下列问题：
外形时尚的无链条电动自行车，由于没有链条，外观变得与普通自行车或电动车有些不同，如图所示，这款自行车也被称为“没有链条的混合动力电动自行车”，它结合了电子动力和人体动力，此车既可以给锂电池直接充电获得能量；也可以通过骑行者踩脚踏板产生的动能经发电机转化为电能，储存在自行车框架中的锂电池内，最终通过电动机驱动后轮转化为动能，以此驱动自行车前进．因此使骑行者骑得更省力，同时也能减少对环境的污染．
图中这款无链条电动自行车，其锂电池容量为10Ah （电池容量是指放电电流与放电时间的乘积）、电压为36V，正常行驶时，若骑行者不踩脚踏板，仅靠锂电池驱动，这种“电力驱动”可使车连续行驶2×104m；若骑行者踩脚踏板辅助锂电池驱动给车提供能量，这种“混合动力驱动”可使车连续行驶3.5×104m．与链条车相比，这种新型自行车具备许多优点，比如：省力、耐用、安全、灵便、干净卫生、结构简单、修理方便，骑行12000km 也无须大修．因此，无链条电动自行车是城市中一种理想的交通工具．
（1）无链条电动自行车可将骑行者踩脚踏板产生的动能通过发电机转化为_____能，再由自行车框架中的锂电池转化为_____能储存起来；
（2）这款车的锂电池最多储存的电能约为_____J；
（3）这款车在“混合动力驱动”，并正常行驶时，人所提供的能量与“电力驱动”时锂电池提供的能量之比为_____．
18．通过阅读，小明知道了1791年意大利物理学家伏特发明了最早的电池--伏打电池，在老师的帮助下，小明自制了一个如图所示的伏打电池，但是不能确定哪个金属片是正极，请你帮他设计实验并进行判断。
（1）写出你选用的实验仪器：________；
（2）简述操作方法、实验现象和结论：________________________。
19．学校保安人员使用的手电筒不发光了，请你帮助他们找出原因．
（1）根据图甲中手电筒的结构示意图，将乙图中的电路图补画完整．
（2）写出手电筒不发光的两种可能原因．
①_____________________________________________；
②_____________________________________________．
20．小凯同学制作了柠檬电池，并与电压表接在一起，如图所示：
(1)可知这个柠檬电池的正极是_____（选填“A板”或“B板”）。柠檬电池是把什么能转化为什么能的装置？_____。
(2)小凯把发光二极管接在这个柠檬电池上，如图所示；接好导线后，小凯发现发光二极管不亮，其原因可能是_____。
①发光二极管的正负极接反了 ②电路中有断路现象
③柠檬电池的电压过低 ④发光二极管烧坏了
(3)当发光二极管接入电路中发光时，能量是如何转化的？_____。
21．阅读下面的短文，回答问题．
1821年，德国物理学家塞贝克发现了一种奇怪的现象：把两种不同材料的导线（如铁线和铜线）与灵敏电流计串联成闭合电路，然后把铜丝和铁丝的一个连接点放在盛有冰水混合物的容器里保持低温，另一个连接点放在火焰上加热，发现灵敏电流计的指针发生了偏转，表明这时闭合电路中产生了电流．塞贝克把这种电流叫做“热电流”，把这种电路叫“热电偶电路”．
某研究小组的同学们按如图所示的电路，模拟塞贝克实验，探究了决定“热电流”大小的因素，通过实验测得了电流的大小与温差关系的一组数据：
两接点间的温差/℃ 0 1 100 200 300 500
电路中的电流/10﹣1A 0.00 0.01 0.64 1.42 2.29 4.17
请根据以上资料和数据说明回答下列问题：
（1）其它条件不变，只将铁丝换成铜丝，电路电流_____；其它条件不变，只将A 处杯中的冰水混合物换为沸水，电路电流_____；其它条件不变，移去酒精灯，将B 放入另一杯冰水混合物中，稳定后，电路电流_____．（各空格均选填“变大”、“变小”、“不变”、“变为零”）
（2）这样的热电偶实际上是一个电源，它的电能是由_____能转化而来．
（3）热电偶电路可以把温度信号换成_____信号，利用这种性质可以把热电偶做成_____（写出一种应用）．
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．C
【解析】
【详解】
：A．闭合电路中在电源的外部，电流总是从电源正极流向负极，而电源内部的方向与之相反，故A错误；
B．“破镜不能重圆”，是因为镜子破裂处的分子间间隔较大，大于分子直径的10倍，分子间的作用力十分微弱的缘故，故B错误；
C．验电器是根据同种电荷相互排斥的原理制成的，故C正确；
D．热值是燃料的一种特性，只与燃料的种类有关，与燃料的质量、燃烧是否充分、释放热量多少无关，故D错误。
故选C。
2．D
【解析】
【详解】
ABC．玻璃棒束缚电子的本领较弱，用丝绸摩擦过的玻璃棒失去电子带正电，当它接触到验电器的金属小球的时候，金属球和金属箔上的电子会被吸引到玻璃棒上，从而验电器金属箔失去电子而带正电；金属箔因带同种电荷相互排斥而张开，故ABC错误；
D．金属中能够自由移动的是自由电子，自由电子从金属箔到金属球向上移动，所以金属杆中有向下的瞬时电流，故D正确。
故选D。
3．A
【解析】
【详解】
A．导体和绝缘体没有绝对的界限，并且导体和绝缘体在一定条件下是可以相互转化的，故A正确；
B．规定正电荷的定向移动方向为电流方向，故B错误；
C．与毛皮摩擦的橡胶棒得到了电子而带负电，故C错误；
D．原子核内的质子数和核外电子数相等，质子带正电，电子带负电，所以整个原子不显电性，故D错误。
故选A。
4．A
【解析】
【详解】
由图知，两个灯泡串联，电流表测量电路中的电流，电压表测量L2两端的电压；两盏电灯突然同时都不亮了，电流表示数为0，说明电路是断路；电压表示数为零，说明电压表与电源之间是断开的，所以故障可能是电灯L1断路。故A符合题意，BCD不符合题意。
故选A。
5．D
【解析】
【分析】
【详解】
AB．由图知道，闭合开关S1、S2，两灯并联，电流表串联在灯L1的支路上，则电流表测量通过L1的电流；电压表并联在灯L2的两端，则电压表测量并联电路两端的电压，故AB错误；
C．由于S1在干路上，若先闭合S1，则电压表的示数为零，再闭合S2，电压表测量并联电路两端的电压，即示数发生变化，故C错误；
D．由于S1在干路上，若先闭合S1，则电流表测通过L1的电流；再闭合S2，由于电流表串联在灯L1的支路上，并联电路各支路互不影响，则电流表示数不发生变化，故D正确。
故选D。
6．A
【解析】
【详解】
A．电荷的定向移动形成电流，可以是正电荷，也可以是负电荷，故A正确；
B．同种电荷相互排斥，异种电荷相互吸引，故B错误；
C．物理学中规定正电荷定向移动的方向为电流方向，故C错误；
D．电路两端有电压，电路是通路，电路中才有电流，故D错误。
故选A。
7．A
【解析】
【详解】
根据题意可知，闭合开关S1，只有发声器工作；两个开关都闭合时，有电流通过电动机，这说明两个开关都闭合时，电动机才会工作。
A．由图可知，闭合开关S1，只有发声器接入电路，发声器工作，再闭合S2，电动机和发声器并联接入电路中，有电流通过电动机，故A符合题意；
B．由图可知，闭合开关S1，发声器没有接入电路，发声器不工作，两个开关都闭合，发声器和电动机都工作，故B不符合题意；
C．由图可知，发声器和电动机并联接入电路中，两个开关并联，只要闭合任意一个开关，发声器和电动机都工作，故C不符合题意；
D．由图可知，闭合开关S1，只有电动机接入电路，电动机工作，再闭合S2，电动机和发声器并联接入电路中，有电流通过发声器，故D不符合题意。
故选A。
8．C
【解析】
【分析】
【详解】
A．图中没有电源，故A错误；
B．开关闭合后电源短路，故B错误；
C．一个完整的电路，要有开关，用电器和电源，组成一个通路，故C正确；
D．开关闭合后，电源短路，故D错误。
故选C。
9．C
【解析】
【详解】
A．该电路图中电流表的上端应为“+”，但图中为“-”，故A错误；
B．电流表直接连在电源两端，会造成电源被短路，故B错误；
C．两灯泡并联，电压表测量电源电压，电路没有问题，可以形成通路，故C正确；
D．两灯泡串联，电压表正负接线柱接反，电路图连接错误，故D错误。
故选C。
10．B
【解析】
【详解】
A．由图可知，滑动变阻器与小灯泡串联，闭合开关，移动滑动变阻器的滑片，若是小灯泡断路，电路处于断开状态，电流表没有示数，与题意不符，A错误；
B．若是小灯泡短路，相当于一根导线，此时只有滑动变阻器接入电路，电源电压全部分给滑动变阻器，所以闭合开关，移动滑动变阻器的滑片，电压表有示数但无明显变化，电路中电阻发生变化，电流表有示数并且有变化，小灯泡不亮，B正确；
C．若是滑动变阻器短路，电压表将没有示数，与题意不符，C错误；
D．若是滑动变阻器断路，电流表没有示数，与题意不符，D错误。
故选B。
11．C
【解析】
【详解】
物理学中规定：正电荷定向移动的方向为电流的方向，负电荷定向移动的反方向为电流的方向，故ABD错误，C正确。
故选C。
12．D
【解析】
【详解】
晴天充电时，铅酸蓄电池会消耗电能，转化为化学能，所以蓄电池相当于是用电器。
故选D。
13． 电源 化学 电 用电器 电 化学
【解析】
【详解】
[1]手机电池在使用时，它为电路提供电能，相当于电源。
[2][3]手机电池在提供电能时，把电池内的化学能转化为电能。
[4]手机电池在充电时，手机电池消耗电能，相当于用电器。
[5][6]手机电池在充电时，把电能转化为电池内部的化学能。
14． 用电器 电池的负极 机械
【解析】
【分析】
【详解】
（1）[1]对锂离子电池充电时，锂离子电池消耗电能，相当于用电器。
[2]在充电的过程中，通过化学反应，电池的正极有锂离子生成，锂离子通过电解液运动到电池的负极。
（2）[3]电流通过电动机，消耗电能，产生机械能，将电能转化为机械能，电动机工作。
15． 负 同种电荷相互排斥 B→A
【解析】
【详解】
[1][2]毛皮摩擦过的橡胶棒，带负电，那么与此橡胶棒接触的验电器A的金属箔也带负电荷。由于金属箔带上了同种电荷，而同种电荷相互排斥，所以两金属箔张开一定角度。
[3]有金属棒将验电器A和B连接起来，则A中的负电荷通过金属棒向B移动，而电流方向为正电荷定向移动的方向，所以金属棒中的电流方向是从B到A。
16． 会 不会 会 会
【解析】
【详解】
[1][2]由题意知，闭合开关S，当“定时开关”处于闭合状态时，播放器被定时器所在的支路短接，播放器不能工作，指示灯在干路上，有电流通过指示灯，则指示灯会亮。
[3][4]到达设定时间“定时开关”处于断开状态，播放器与指示灯串联，“播放器”和指示灯有电流通过，“播放器”播放音乐，指示灯会亮。
17． 电 化学 1.296×106 3：4
【解析】
【详解】
（1）根据短文知道，无链条电动自行车利用了电磁感应现象，所以，无链条电动自行车可将骑行者踩脚踏板所产生的动能通过发电机转化为电能，再由自行车框架中的锂电池转化为化学能储存起来；
（2）根据短文知道，无链条电动自行车，其锂电池容量为10Ah，电压为36V，所以，其储存的电能是：W＝UIt＝36V×10A×3600s＝1.296×106J．
（3）“混合动力驱动”时所提供的能量是：W1＝Fs1＝F×3.5×104m，
仅靠锂电池驱动所提供的能量是：W2＝Fs2＝F×2×104m，
所以，“混合动力驱动”时人所提供的能量是：W3＝W1﹣W2＝F×3.5×104m﹣F×2×104m＝F×1.5×104m，
即“混合动力驱动”时人所提供的能量与“电力驱动”时锂电池提供的能量之比是：
＝＝3：4．
18． 电压表和导线 见解析
【解析】
【分析】
由电流表、电压表和二极管的连接方法知，电流必须从正接线柱流入，从负接线柱流出，故可把电压表、电流表或发光二极管接在水果电池两极，观察指针的偏转方向或发光二极管是否发光，从而确定出电池的正负极；
【详解】
(1)[1]选用的器材：电压表和导线。
(2)[2]探究的方法：将电压表的正接线柱与铜片相连，再把与锌片相连的导线与电压表的负接线柱进行试触，若电压表指针正向偏转，说明与电压表正接线柱连接的铜片是水果电池的正极；若电压表反向偏转，锌片是电池的正极。
19． ①电池没电；②小灯泡烧坏了
【解析】
【详解】
(1)用导线将电源、开关以及灯泡顺次连接起来；如图所示：
(2)手电筒闭合开关后不发光，灯泡不亮的原因：①电池供电不足，通过灯的电流太小，灯的实际功率太小；②不能发光灯丝断了，没有电流通过灯的灯丝，所以灯不亮．
【点睛】
（1）手电筒电路为基本电路，即用导线将电源、开关以及灯泡顺次连接起来即可．（2）灯泡不发光的原因可能是断路，如：灯丝断了、开关接触不良，也可能是电池没电了．
20． A板 化学能转化为电能 ②③④ 电能转化为光能
【解析】
【详解】
(1)[1]图中电压表指针反转，则连接电压表正接线柱的是电池的负极，即金属片A是柠檬电池的正极，B是该柠檬电池的负极；
[2]柠檬电池属于将化学能转化为电能的装置；
(2) [3]小凯把发光二极管接在这个柠檬电池上，如图所示，二极管的正负极没有接错，但是不亮，原因可能是：电路中有断路现象，或者柠檬电池的电压过低或者发光二极管烧坏了等等，故选②③④；
(3)[4]二极管接入电路中发光时，是把电能转化为光能。
21． （1）变为零 变小 变为零 （2）内 （3）电 温度计（合理即可）
【解析】
【详解】
（1）其它条件不变，将铁丝换成铜丝，这样相互连接的材料相同，电路中不会有电流，因此电路中的电流将变为零；其它条件不变，只将A 处杯中的冰水混合物换为沸水，则AB两处的温度差减小，电流变小；其它条件不变，移去酒精灯，将B放人另一杯冰水混合物中，则AB两端没有温度差，电流变为零；（2）要产生热电流，必须存在温度差，说明热电偶是将内能转化为电能的装置；（3）根据热电流的特点及产生条件可知，电流的大小直接反映了两接点间温度差的大小，因此，我们可以从中得到启示：可将电流表改装成温度计，控制两接点中的一个点的温度不变，将另一个点的温度作为被测温度，即可通过电表反映出其温度值的大小．即其可行的应用为：可制成温度计．故答案为（1）变为零；变小；变为零；（2）内；（3）电；温度计．
