人教版九年级全一册15.4电流的测量同步练习（有解析）

人教版九年级全一册 15.4 电流的测量 同步练习
一、单选题
1．下列家用电器正常工作时的电流约为5A的是（　　）
A．空调 B．手电筒 C．节能灯 D．电冰箱
2．如图所示实物电路中，下列分析都正确的是（ ）
①只闭合开关S1时，三个小灯泡串联，Al测L1的电流
②只闭合开关S1、S3时，L1和L2被短接，A1和A2的电流大小相等
③只闭合开关S1、S2时，L3被短接，A3测L1和L2的电流之和
④三个开关都闭合时，A2的示数是0.5A，A3的示数是0.4A，则通过L3和L1的电流之差是0.1A
A．①②③ B．①②④ C．①③④ D．①②③④
3．用伏安法测电功率时，某电表的指针位置如图所示。其示数为（　　）
A．1.30安 B．0.26安 C．1.30伏 D．0.26伏
4．练习使用电流表测量通过某一段电路的电流时，发现电流表指针偏转如图所示。出现这一现象的原因是（　　）
A．电流表选择量程偏小
B．电流从电流表的正接线柱流出，从负接线柱流入
C．电流表所在电路出现断路
D．电流表并联在电源两端
5．如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是（　　）
A．电流表测的是L1的电流
B．电流表测的是L2的电流
C．电流表与电灯并联了
D．电流表测的是干路中的电流
6．在如图所示的实物电路图中，闭合开关后，电流表测量的是（　　）
A．通过小灯泡L1的电流 B．通过小灯泡L2的电流
C．通过小灯泡L1和L2的电流 D．通过电源的电流
7．下列估测，最接近生活实际的是（　　）
A．中学生课桌的高度约8dm B．人正常步行的速度约18km/h
C．九年级物理课本重约10N D．家用台灯的额定电流约2A

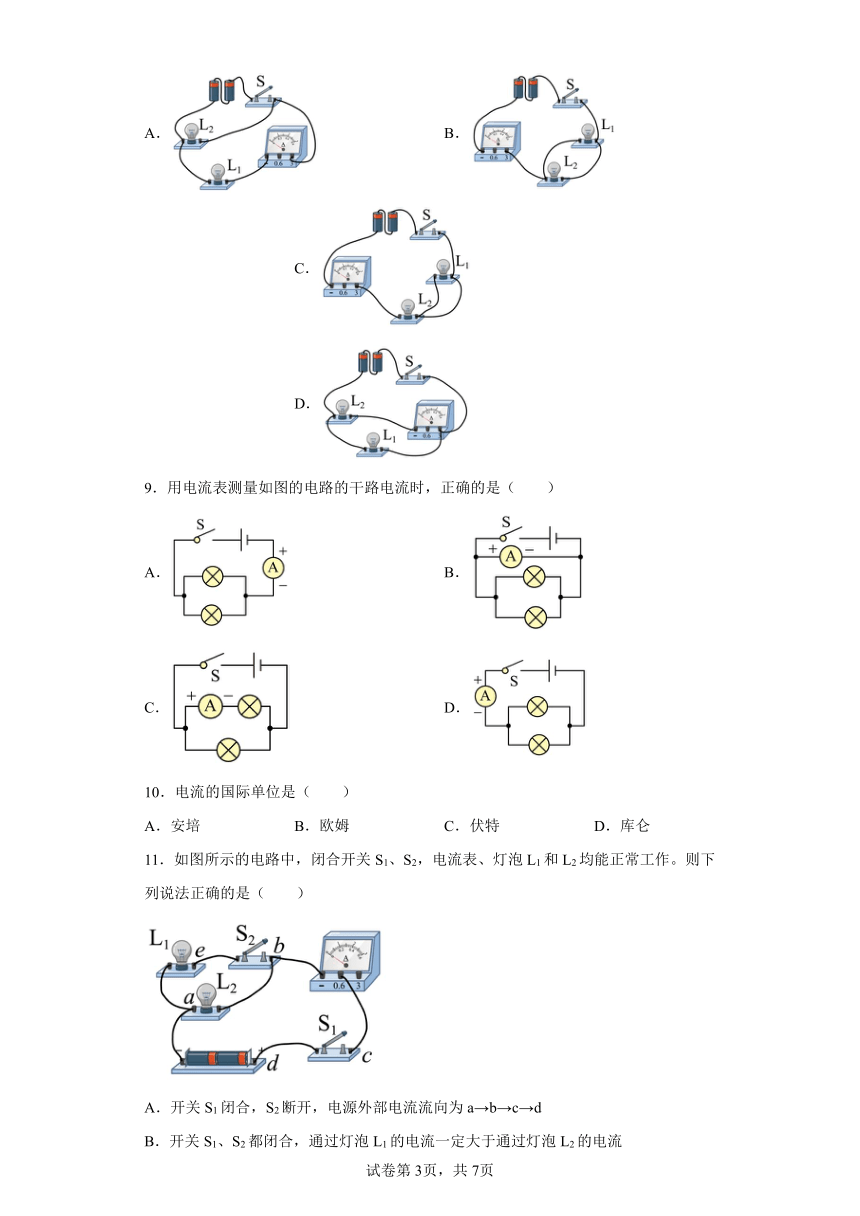

8．如图所示的电路中，电流表测量通过灯L1电流的是（　　）
A． B． C． D．
9．用电流表测量如图的电路的干路电流时，正确的是（　　）
A． B．
C． D．
10．电流的国际单位是（　　）
A．安培 B．欧姆 C．伏特 D．库仑
11．如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作。则下列说法正确的是（　　）
A．开关S1闭合，S2断开，电源外部电流流向为a→b→c→d
B．开关S1、S2都闭合，通过灯泡L1的电流一定大于通过灯泡L2的电流
C．开关S1、S2都闭合，灯泡L1和L2并联
D．闭合S1、S2中任意一个开关，都会有灯泡发光
12．如图所示的电路中，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数，下列关于该电路的说法正确的是（　　）
A．电流表测量干路的电流
B．电压表不能测量L1两端的电压
C．取下L1时，L2不能正常发光
D．只断开开关S2时，电流表有示数
二、填空题
13．如图所示电表的读数为 ___________。
14．如图所示，电流表的读数为______A。

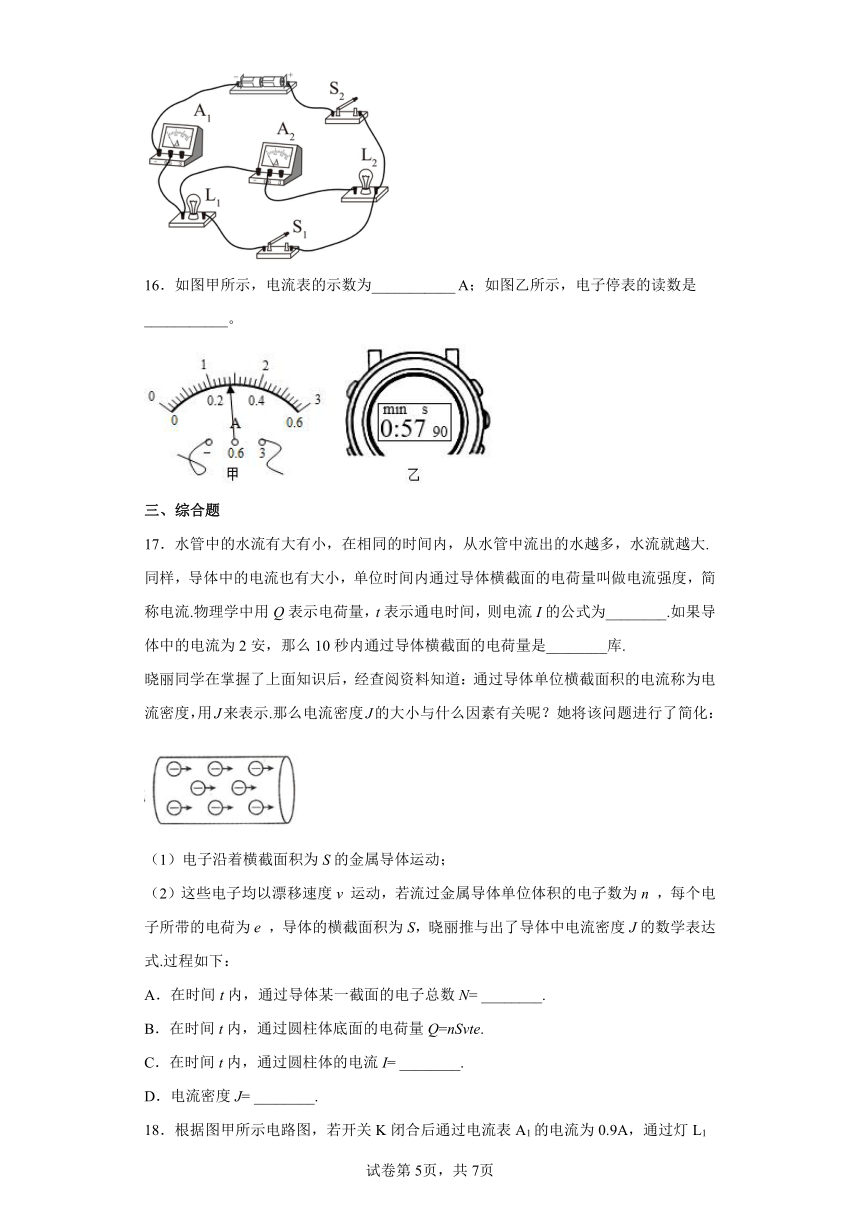

15．如图所示的电路，当开关S1、S2闭合时，灯泡L1、L2同时发光，此时电流表示数为A2，测量通过灯泡 ______ 的电流。L1发光一段时间后突然熄灭，L2仍然发光，此时电流表A1示数与L1熄灭前相比 ______ （选填“变大”、“变小”或“不变”）。
16．如图甲所示，电流表的示数为___________ A；如图乙所示，电子停表的读数是___________。
三、综合题
17．水管中的水流有大有小，在相同的时间内，从水管中流出的水越多，水流就越大.同样，导体中的电流也有大小，单位时间内通过导体横截面的电荷量叫做电流强度，简称电流.物理学中用Q表示电荷量，t表示通电时间，则电流I的公式为________.如果导体中的电流为2安，那么10秒内通过导体横截面的电荷量是________库.
晓丽同学在掌握了上面知识后，经查阅资料知道：通过导体单位横截面积的电流称为电流密度，用J来表示.那么电流密度J的大小与什么因素有关呢？她将该问题进行了简化：
（1）电子沿着横截面积为S的金属导体运动；
（2）这些电子均以漂移速度v 运动，若流过金属导体单位体积的电子数为n ，每个电子所带的电荷为e ，导体的横截面积为S，晓丽推与出了导体中电流密度J的数学表达式.过程如下：
A．在时间t内，通过导体某一截面的电子总数N= ________.
B．在时间t内，通过圆柱体底面的电荷量Q=nSvte.
C．在时间t内，通过圆柱体的电流I= ________.
D．电流密度J= ________.
18．根据图甲所示电路图，若开关K闭合后通过电流表A1的电流为0.9A，通过灯L1的电流为0.2A．
（1）将图乙中的各元件按电路图连接起来（要求导线不能交叉）．
( )
（2）电流表A2的示数应是 _____ A．
（3）请在图丙A2的表盘上标出指针位置及所用的接线柱．
( )
19．如图甲是用电流表测量电流的实物图，请按要求回答：
（1）图甲中电流表测量的是通过灯泡 ___________ 的电流.
（2）如果电流表的示数如图乙所示，则电流表测出的电流是 ___________.
（3）如果要用电流表测通过的总电流，且只允许移动一根导线，请在图甲中用“×”去掉一根导线再用笔画线补上一根导线，完成电路.
( )
20．开关控制_______，电流表A1 测____的电流，电流表A2 测______的电流．再画出电路图________．
21．小华同学根据图甲所示的电路图，在图乙的实物图上用笔画出连线________．在闭合开关后，电流表A1的示数如图丙所示，其读数为_____A，电流表A2的示数如图丁所示，其读数为_____A，则通过小灯泡L1、L2的电流分别是_____A、_____A
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．A
【解析】
【详解】
A．空调正常工作时的电流约为5A，故A符合题意；
B．手电筒正常工作时的电流约为0.2A，故B不符合题意；
C．节能灯正常工作时的电流约为0.1A，故C不符合题意；
D．电冰箱正常工作时的电流约为1A，故D不符合题意。
故选A。
2．B
【解析】
【分析】
【详解】
题中实物图对应电路图如下所示：
①只闭合开关S1时，三个小灯泡串联，Al测L1的电流，也即电路中电流，故①正确；
②只闭合开关S1、S3时，L1和L2被短接，A1和A2都串联在电路中，通过它们的电流大小相等，故②正确；
③只闭合开关S1、S2时，L2和L3被短接，A3测L1的电流，故③错误；
④三个开关都闭合时，三个灯并联，A2测通过L2、L3的总电流，A3测通过L1、L2的总电流，A2的示数是0.5A，A3的示数是0.4A，则通过L3和L1的电流之差是0.1A，故④正确。
故选B。
3．B
【解析】
【分析】
【详解】
由图可知，该电表是电流表，由于电流表使用接线柱“-”和“0.6”，所以使用0~0.6A的量程，因为0A到0.2A之间平均分成10个小格，所以分度值是0.02A，那么电流表的示数为
0.2A0.023A=0.26A
故选B。
4．B
【解析】
【详解】
A．若电流表选择量程偏小，则指针应是向右偏转很小的角度，故A不符合题意；
B．由图知道，电流表指针左偏，且偏转角很小，说明电流是从电流表的正接线柱流出，从负接线柱流入，即正负接线柱接反了，故B符合题意；
C．若电流表所在电路出现断路，则指针不偏转，故C不符合题意；
D．若电流表并联在电源两端，则电源短路，电流表指针向右偏转，且偏转角会很大，故D不符合题意。
故选B。
5．B
【解析】
【详解】
利用断表法判断电流表测量通过用电器的电流：去掉电流表，L1发光，L2不发光，因此电流表与L2串联，测的是L2的电流，故ACD错误，B正确。
故选B。
6．A
【解析】
【详解】
分析实物图可知，两灯并联，电流表与灯L1串联，因此是测量的灯泡L1的电流。，故BCD不符合题意，故A符合题意。
故选A。
7．A
【解析】
【分析】
【详解】
A．中学生课桌的高度约8dm
故A符合题意；
B．人正常步行的速度约
故B不符合题意；
C．九年级物理课本重约3N，故C不符合题意；
D．家用台灯的额定电流约0.2A，故D不符合题意。
故选A。
8．A
【解析】
【详解】
A．图中两个灯泡并联，电流表和灯泡L1在一条支路，电流表测量通过灯L1电流，故A符合题意；
B．图中两个灯泡并联，电流表在干路中，电流表测量干路中的电流，故B不符合题意；
C．图中灯泡L1被短路，灯泡L2和电流表串联，电流表测量通过灯L2电流，故C不符合题意；
D．图中两个灯泡并联，电流表和灯泡L2在一条支路，电流表测量通过灯L2电流，故D不符合题意。
故选A。
9．D
【解析】
【详解】
A．由A图得，两灯泡并联，电流表在干路上，电流表的正负接线柱接反，故A错误；
B．由B图得，电流表与两灯泡并联，造成电源短路，故B错误；
C．由C图得，两灯泡并联，电流表与其中一只灯泡串联，测量支路电流，故C错误；
D．由D图得，两灯泡并联，电流表在干路上，测量干路电流，故D正确。
故选D。
10．A
【解析】
【详解】
国际单位制中，规定用科学家安培的名字作为电流的单位，即电流的单位为“安培”。故BCD错误，不符合题意，A正确，符合题意。
故选A。
11．C
【解析】
【详解】
A．由电路图可知，开关S1闭合，S2断开，电源外部电流流向为d→c→b→a，故A错误；
B．开关S1、S2都闭合，L1与L2并联，由于不知道两灯泡的情况，不能判断通过灯泡L1的电流与通过灯泡L2电流的关系，故B错误；
C．由电路图可知，闭合开关S1和S2，L1与L2首首相连、尾尾相连，两灯是并联的，故C正确；
D．开关S1在干路上，控制所有用电器，开关S2控制灯泡L1，故只闭合S1，灯泡L2发光，S1、S2都闭合，两灯泡都发光，只闭合S2的两灯泡都不发光，故D错误。
故选C。
12．D
【解析】
【详解】
A．如图所示，电流从电源正极出发，经过开关S1后，分两路，一路经过电流表的电流经L1回到负极，另一路直接经L2、开关S2回到负极，所以电流表只测量L1的电流，故A错误；
B．由于两灯是并联的，根据并联电路电压的规律，电源电压与各支路两端电压相同，所以电压表可以测L1、L2及电源电压，故B错误；
C．根据并联电路的特点，两灯并联，取下L1，L2的发光情况不受影响，故C错误；
D．由于电流表测量L1的电流，当只断开S2时，L1仍能发光，有电流通过电流表，所以电流表有示数，故D正确。
故选D。
13．0.48A
【解析】
【详解】
由图可知，表盘上标有A字样，该表为电流表；
电流表使用的0～0.6A量程，每一个小格代表0.02A，指针在0.4A右边第四个格，示数为0.48A。
14．0.5
【解析】
【分析】
【详解】
图中电流表使用0～0.6A量程，分度值为0.02A，则读数为0.5A。
15． L2 变小
【解析】
【详解】
[1][2]分析电路可知：闭合两个开关，两灯并联，电流表A1测的是干路电流，电流表A2测的是L2所在支路的电流；两只灯泡都发光时，电流表A1测量的是通过两个支路的电流之和；L1发光一段时间后突然熄灭，L2仍然发光，此时电流表A1测量的是通过L2的电流，而L2电阻不变，两端电压不变，所以通过L2的电流不变。因此电流表A1的示数变小。
16．
【解析】
【分析】
【详解】
[1]甲图中，电流表选用量程，一大格表示1A，分度值为，电流表的示数为。
[2]由乙图，表上的示数为0：57 90，其中0表示的是分钟，57表示的是57秒，90表示的是秒，因此电子停表读数为：。
17． 20
【解析】
【详解】
[1]电流强度I的定义是“单位时间内通过导体横截面的电荷量”，即一定时间内通过导体横截面的电荷量与时间之比即为电流强度，所以电流强度I的公式为：I=．
[2]根据I=，如果导体中的电流为2安，那么10秒内通过导体横截面的电荷量为：
Q=It=2A×10s=20C．
[3]在t时间内电子移动的距离为：
L=vt，
导体的横截面积为S，t时间内通过导体某一横截面的电子数为：
N=nSL=nSvt．
[4]在时间t内，通过圆柱体底面的电荷量Q=nSvte，则在时间t内通过圆柱体的电流为：
I=== nSve．
[5]电流密度的定义为“通过导体单位横截面积的电流”，即通过导体横截面的电流I与导体横截面的面积S的比值即为电流密度，所以电流密度为：
J=== nve．
18． 0.7
【解析】
【详解】
（1）（2）由电路图可知，两灯并联，电流表A1测干路中的电流，电流表A2测L2支路的电流，
根据题意可知，通过电流表A1的电流为0.9A，所以电流表A1选择0～3A的量程，
因为并联电路中，干路电流等于各支路电流之和，
所以通过灯L2的电流为0.9A﹣0.2A＝0.7A，则电流表A2选择0～3A的量程；
从电源正极依次串联电流表A1、电流表A2、灯泡L2以及开关K回到电源负极，然后将灯泡L1并联在电流表A2和灯泡L2两端，如下图所示：
（3）电流表A2选择0～3A的量程，分度值为0.1A，示数为0.7A，如下图所示：
19． 1.4
【解析】
【详解】
(1)[1]由图像可知电流表与串联，因此电流表测量通过灯泡的电流；
(2)[2]由图像可知电流表量程为0-3A，因此电流表测出的电流是1.4A；
(3)[3] 如果要用电流表测通过的总电流，即将电流表改接至干路上，因此可做改动如下：
20． L1L2 L1 L1L2
【解析】
【分析】
电流表和用电器串联，测量通过用电器的电流，由实物电路中电流的流向，判断开关、电流表的位置及控制对象，并据此画出电路图．
【详解】
由图可知，L1、L2并联，开关位于干路，开关同时控制L1、L2，电流表A1位于L1支路，测L1的电流，A2位于干路，测干路中的电流，画出对应的电路图，如图所示：
故答案为L1L2；L1；L1L2；如上图所示．
【点睛】
本题考查实物图画电路图，要注意各元件的连接次序，同时注意电流表、电压表的使用规则．
21． 0.5 0.2 0.2 0.3
【解析】
【详解】
(1)由甲图知,两灯并联,电流表A2测灯L1的电流,电流表A1测总电流，由丙丁两图可知两表都选用小量程，根据电路图连接实物图，如下图所示：
(2)两电流表都选用小量程,分度值为0.02A,电流表A1的示数如图丙所示,其读数为0.5A,即总电流为0.5A;电流表A2的示数如图丁所示,其读数为0.2A,则通过小灯泡L1的电流为0.2A；根据并联电路电流的规律可知,通过L2的电流为：0.5A 0.2A＝0.3A.
【点睛】
（1）分析电路的连接，由丙丁知两表都选用小量程，根据根据电路图连接实物图；（2）电流表与待测电路串联，根据电流表选用的小量程确定分度值，根据并联电路电流的规律求通过L2的电流．
