人教版九年级全一册15.5串、并联电路中电流的规律同步练习（有解析）

人教版九年级全一册 15.5 串、并联电路中电流的规律 同步练习
一、单选题
1．下列关于电流和电路的表述，正确的是（　　）
A．电荷的移动方向就是电流的方向
B．并联电路中各支路的电流大小一定不相等
C．串联电路中电流从正极流向负极的过程中，电流越来越小
D．测电流时，电流表和被测用电器串联，电流从表的正接线柱流进
2．如图所示的电路中，两表指针位置均如图所示，则下列说法正确的是（　　）
A．R1、R2中的电流均为0.3A
B．R1、R2中的电流均为1.5A
C．R1中的电流是0.3A，R2中的电流是1.5A
D．R1中的电流是0.3A，R2中的电流是1.2A
3．如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是（ ）
A．撤掉导线a，电流表测量的是电路的总电流
B．撤掉导线a，电流表测量的是小灯泡L1的电流
C．撤掉导线b，电流表测量的是小灯泡L2的电流
D．撤掉导线c，电流表测量的是小灯泡L2的电流

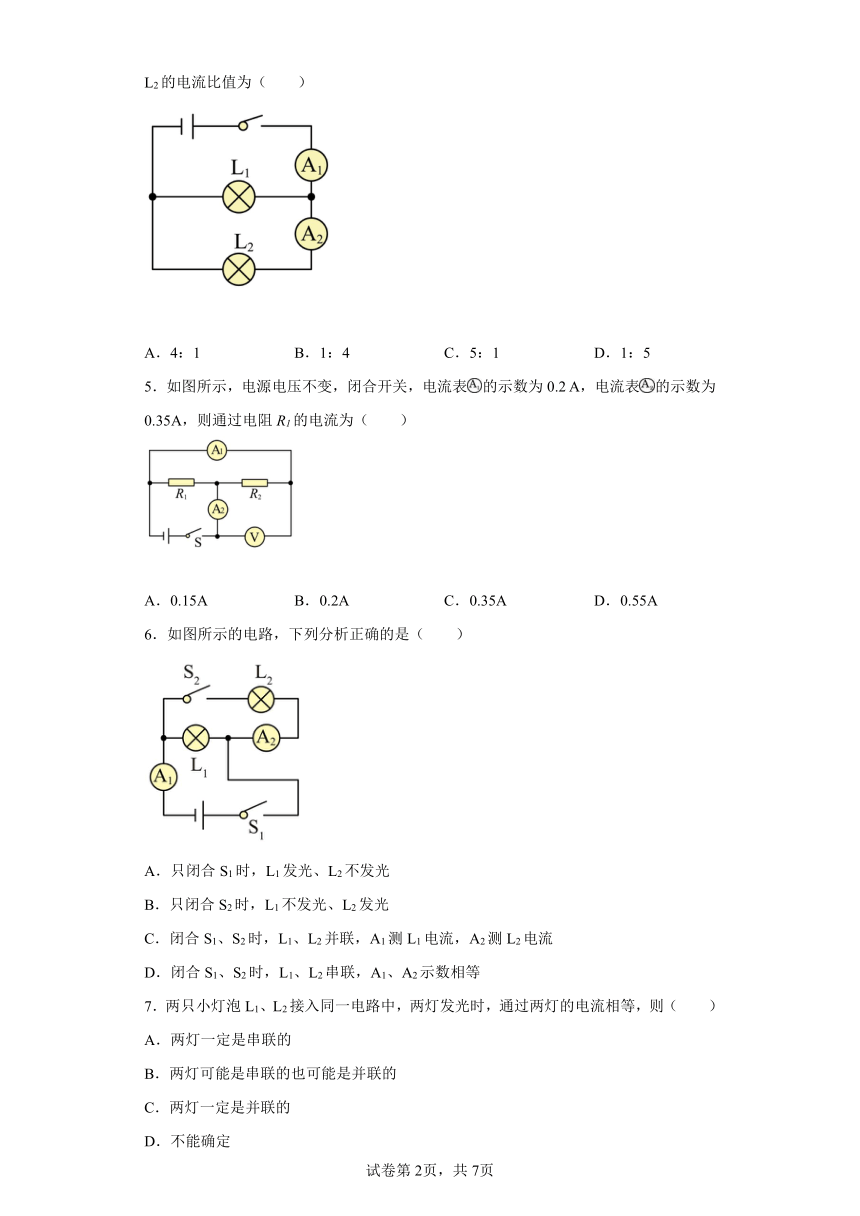

4．如图所示，闭合开关后，两电流表的指针均偏转且偏转角度相同，此时通过灯L1和L2的电流比值为（　　）
A．4：1 B．1：4 C．5：1 D．1：5
5．如图所示，电源电压不变，闭合开关，电流表的示数为0.2 A，电流表的示数为0.35A，则通过电阻R1的电流为（　　）
A．0.15A B．0.2A C．0.35A D．0.55A
6．如图所示的电路，下列分析正确的是（　　）
A．只闭合S1时，L1发光、L2不发光
B．只闭合S2时，L1不发光、L2发光
C．闭合S1、S2时，L1、L2并联，A1测L1电流，A2测L2电流
D．闭合S1、S2时，L1、L2串联，A1、A2示数相等
7．两只小灯泡L1、L2接入同一电路中，两灯发光时，通过两灯的电流相等，则（　　）
A．两灯一定是串联的
B．两灯可能是串联的也可能是并联的
C．两灯一定是并联的
D．不能确定
8．如图所示的电路中，下列说法正确的是（　　）
A．开关S1、S2都闭合，灯泡L1和L2串联
B．先闭合S1，再闭合开关S2，电流表示数变大
C．开关S1、S2都闭合，通过L1、L2的电流一定相等
D．只闭合开关S1，电源外部电流方向为a→b→c→d
9．图示的电路，当开关闭合后，两只小灯泡均发光且L1比L2亮，下列说法中正确的是（　　）
A．通过L1的电流大于通过L2的电流
B．电路中的电流是由正电荷定向移动形成的
C．干电池对外电路供电时将电能转化为化学能
D．金属导线中自由电子定向移动的方向与电流方向相反
10．在如图甲电路中，闭合开关S后，两个灯泡都能发光，电流表A1和A2指针的位置均为图乙所示，则下列说法正确的是（　　）
A．电路的总电流为1.8A B．电流表A1的示数是1.5A
C．通过灯L1的电流为0.3A D．通过灯L2的电流都为1.2A
二、填空题
11．如图甲所示电路，电源电压恒定不变，当开关S1、S3闭合，S2断开时，电流表示数如图乙所示；当开关S3闭合，S1、S2断开时，电流表示数还是如图乙所示；求：
（1）当开关S1、S3闭合，S2断开时，流过灯泡L1、L2的电流分别是多大？______
（2）当开关______闭合，______断开时，L1、L2组成串联电路，此时发现L1比L2亮，以下说法正确的是，理由是 ______。
A．通过L1灯的电流大
B．通过L2灯的电流大
C．通过两灯的电流一样大
D．无法确定
12．如图是某实验电路的一部分，电流表的示数如图所示，若通过导线ab电流为0.3A，经分析通过导线cd的电流最大为_______A，此时方向为_______（“从c到d”或“从d到c”）。
13．如图所示，电流表A1、A2和A3的示数分别为1.2A，0.9A和0.5A；那么通过L1的电流为______A。L2中的电流为______A、L3中的电流为______A。
14．如图甲是小明用电流表测量电流的电路图，两个电流表是同一规格。闭合开关后，两电流表的指针都正常偏转且位置相同（如图乙），则通过灯L1的电流与通过灯L2的电流之比是______；若把灯L1与灯L2串联，通过灯L1的电流与通过灯L2的电流之比是______。
15．如图所示的电路中，当开关S1闭合，S2断开时，电流表A的示数为240mA，则通过L2的电流是______mA；当开关S1、S2均闭合时，电流表A的示数为0.56A，则通过灯泡L1的电流是______A，通过L2的电流是______A。
三、综合题
16．如图所示的电路图，在下列情况下，求：
（1）当S1闭合、S2和S3都断开时，电流表A1的示数为1 A，则电流表A2 的示数为多少，A3的示数为多少？
（2）当S2和S3闭合、S1断开时，电流表A3和A2的示数分别为4.5 A和1.5 A，求电流表A1的示数。
（3）若将S1、S2和S3同时闭合会发生什么现象？
17．认真观察图，分析并解答后面的问题：
（1）为了保障电路安全，开关S1，S2和S3_____。
（2）当只闭合S3时，电流表A1的示数为0.5A，则通过L1的电流为多少安？_________
（3）如果只闭合S1、S2，电流表A1的示数为0.5A，电流表A2的示数如图乙所示，则通过L1的电流为多少安？ _________
（4）小明一组实验时，闭合开关S1、S2后，发现两表指针在同一位置，如图丙所示。出现这一现象的原因是什么？ __________
18．如图，分析并解答下面的问题:
（1）若只闭合S2、S3，灯L1___________、L2___________（填“亮”、“不亮”）。
（2）如果只闭合S3，此时电流表A1示数0.5A，则A2的示数为多少A ( )
（3）重新按电路图连接电路，若只闭合S1、S2，电流表A1、A2的示数为如图乙所示，则通过L1的电流是多少A ( )
19．阅读短文，回答问题：
双轮电动平衡车
双轮电动平衡车因具有运动灵活、操作简单、节省能源、绿色环保、转弯半径小等优点，越来越受到青年人的喜爱。
双轮电动平衡车主要由自平衡控制系统和方向操控杆两大部分组成，如图甲。自平衡控制系统以内置的精密电子陀螺仪来判断车身所处的姿势状态，通过中央微处理器计算出适当的指令后，驱动电动机保持车身平衡，如图乙。当站在车上的人身体向前倾斜时车子向前运动，身体向后倾斜时车子向后运动。方向操控杆用于控制电动平衡车的运动方向，摆动把手会连带着方向操控杆使车辆左右两个车轮产生不同转速，达到改变运动方向的效果。如果在前进的过程中遇到障碍物会通过方向操控杆来避让。
实际使用的双轮电动平衡车种类很多，电路是由电源、总开关S1和压力开关S2组成的。使用时，首先用遥控闭合开关S1，显示屏上指示灯亮起，骑行者站立平衡车踏板上后压力开关S2自动闭合，电动机正常启动，再根据人身体的姿势，平衡车开始运动。
（1）双轮电动平衡车是通过驱动___________（选填“陀螺仪”或“电动机”）来保持车身平衡。
（2）下列指令不是中央微处理器发出的是___________。
A．斜向右直线行驶 B．遇障碍物避让 C．后退 D．前进
（3）当人骑着双轮电动平衡车在平直的马路上行驶时，下列说法中正确的是___________。
A．方向操控杆只用来控制车体运行过程中的前进、后退方向
B．当身体向前倾斜变为向后倾斜时，车能立即改变行驶方向
C．陀螺仪的主要作用是判断人在平衡车上的姿势状态
D．行驶过程中电动机将电能转化为机械能
（4）给电动车充电时，车机上的蓄电池相当于电路中的___________。（选填“电源”或“用电器”）
（5）请根据短文提供的信息，请你正确选择双轮电动平衡车电路部分的简化电路图___________。
A． B． C． D．
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．D
【解析】
【详解】
A．规定正电荷的定向移动方向为电流方向，故A错误；
B．并联电路中各支路的电流大小可能不相等，也可能相等，若灯泡规格相同，则电流相等，故B错误；
C．串联电路中电流从正极流向负极的过程中，电流不变，故C错误；
D．测电流时，电流表和被测用电器串联，电流从表的正接线柱流入，负接线柱流出，故D正确。
故选D。
2．D
【解析】
【分析】
【详解】
由电路图可知，R1与R2并联，电流表A1测R1支路电流，电流表A测干路电流。因并联电路中干路电流等于各支路电流之和，且两电流表指针的位置相同，则电流表A的量程为0~3A，分度值为0.1A，干路电流I=1.5A；电流表A1的量程为0~0.6A，分度值为0.02A，通过 R1的电流I1=0.3A，则通过R2的电流为
I2=I-I1=1.5A-0.3A=1.2A
故ABC错误，D正确。
故选D。
3．D
【解析】
【详解】
AB．由图可知，电流经灯泡L1、导线回负极，电流表没有接入电路，故电流表测量的既不是总电流，也不是小灯泡L1的电流，AB选项不符合题意；
C．撤掉导线b，电流从电源正极出发分两支，一支经灯泡L1、一支经灯泡L2，然后共同经电流表回负极，即电流表测量的是电路的总电流，选项不符合题意；
D． 撤掉导线c，电流从电源正极出发经灯泡L2回负极，则电流表测量的是小灯泡L2的电流，选项符合题意．
4．A
【解析】
【详解】
由电路图可知，两灯泡并联，电流表A1测量干路电流，电流表A2测量通过灯泡L2的电流。由并联电路电流的规律，电流表A1的示数大于电流表A2的示数，设通过灯泡L1的电流为I1，通过灯泡L2的电流为I2，根据两电流表的指针偏转角度相同，由电流表大小量程之比为，故有
由并联电路电流的规律
I=I1+I2
故有
通过灯L1和L2的电流比值为
故A符合题意，BCD不符合题意。
故选A。
5．A
【解析】
【详解】
由题知,，根据去表法，即去掉电压表，根据电路图知，两电阻并联，且测R2这条支路中的电流，测干路电流。跟据并联电路电流规律：干路电流等于各支路电流之和，
电阻R1的电流为
故BCD错误，故A正确。
故选A。
6．A
【解析】
【详解】
A．由电路图知，只闭合开关S1时，灯L2断路，不发光，电路中只有灯L1工作，能发光，故A正确；
B．只闭合S2时，电路断路，两灯都不发光，故B错误；
CD．两开关都闭合时，两灯并联在电路中，电流表A1测干路的电流，A2测灯L2的电流，那么A1的示数大于A2的示数，故CD错误。
故选A。
7．B
【解析】
【详解】
两只小灯泡L1、L2接入同一电路中，可以是串联，也可以是并联。当两只小灯泡串联时，根据“串联电路电流处处相等”这一特点知，通过两灯的电流是相等的；当两只小灯泡并联时，如果两只小灯泡完全一样时，通过两灯的电流也相等，所以两灯可能是串联的也可能是并联的，故B符合题意，ACD不符合题意。
故选B。
8．B
【解析】
【详解】
A．开关S1、S2都闭合，灯泡L1和L2并联，故A错误；
B．先闭合S1，只有灯泡L2接入电路，电流表测量灯泡L2的电流；再闭合开关S2，灯泡L1和L2并联，电流表测量灯泡L1和L2的总电流。由并联电路中干路电流等于各支路电流之和可知，电流表示数会变大，故B正确；
C．开关S1、S2都闭合，属于并联电路，电流规律是各个支路电流之和等于干路电流，题中也没有说明两个小灯泡的规格是否一样，不能确定通过L1、L2的电流大小关系，故C错误；
D．只闭合开关S1，电路中只有L2工作，电源外部电流方向为，从正极到开关到电流表再到L2后回电源负极，则应该是d→c→b→a；故D错误。
故选B。
9．D
【解析】
【分析】
【详解】
A．串联电路中电流处处相等，由图知两灯串联，则流过L1的电流与流过L2电流大小相等，故A错误；
B．铜导线中含有大量的自由电子，开关闭合后，该电路中的电流是由自由电子定向移动形成的，故B错误；
C．干电池工作时，将化学能转化为电能，故C错误；
D．物理学中规定正电荷定向移动的方向为电流方向，而电子带负电，所以金属导线中自由电子定向移动的方向与电流方向相反，故D正确。
故选D。
10．B
【解析】
【分析】
【详解】
AB．由图甲可知，两灯并联，两电流表A1和A2分别测量的是干路和支路L2的电流，并联电路中干路电流等于各支路电流之和，所以干路电流大于支路电流，A1测量干路电流，故A1选用的是大量程，由乙图可知电流表A1的示数是1.5A，即干路电流I=1.5A，故B正确，A错误；
CD．A2测量通过灯泡L2的电流，故A2选择的是小量程，所以L2的电流为I2=0.3A；由并联电路干路电流等于各支路电流之和可得，通过灯L1的电流
I1=I-I2=1.5A-0.3A=1.2A
故CD错误。
故选B。
11． 流过灯泡L1、L2的电流分别是0.22A、0.88A S2 S1、S3 C
【解析】
【分析】
【详解】
（1）[1]当开关S3闭合，S1、S2断开时，只有L1连入电路，电流表测灯泡L1的电流，电流表的量程0～0.6A，分度值是0.02A，由图乙知流过L1的电流为0.22A；当开关S1、S3闭合，S2断开时，灯泡L1、L2并联，电流表测干路中电流，量程为0～3A，分度值为0.1A，故示数为1.1A，即干路中的电流为1.1A；因灯泡L1两端电压等于电源电压不变，所以流过灯泡L1的电流是I1＝0.22A，根据并联电路电流的特点，流过灯泡L2的电流
I2＝I﹣I1＝1.1A﹣0.22A＝0.88A
（2）[2][3][4]由图甲可得，当开关S2闭合，S1、S3断开时，L1、L2组成串联电路，根据串联电路中通过各用电器的电流相等，故C正确。
故选C。
12． 0.76 从d到c
【解析】
【详解】
[1][2]由图可知，电流表选择0～0.6A量程，分度值为0.02A，示数为0.46A；电流表的正确接法是电流从“+”接线柱流入，从“-”接线柱流出，所以有四种情况：
①若导线ab的电流从a→b，根据电流的走向，则ab中的电流及通过电流表的电流，均通过dc导线，因此dc在干路，此时
Icd=0.3A+0.46A=0.76A
方向：d→c。
②若电流方向是从c→d，即表明ab在干路中，由于ab电流为0.3A，电流表示数为0.46A，故不可能。
③若导线ab的电流从b→a，cd中电流d→c，根据电流的走向，电流表在干路，则
Icd=0.46A-0.3A=0.16A
方向：d→c。
④若导线ab的电流从b→a，cd中电流c→d，根据电流的走向，ab在干路，由于ab电流为0.3A，电流表示数为0.46A，故不可能。
所以通过导线cd的电流最大为是0.76A，此时方向为从d到c。
13． 0.3 0.4 0.5
【解析】
【详解】
[1]由电路图可知，三个灯泡并联，电流表A1测干路电流，电流表A2测流过灯L2与L3的电流，电流表A3测流过灯L3的电流；故通过灯L3的电流
I3=IA3=0.5A
[2]根据并联电路电流规律可知通过灯L2的电流
I2=IA2-IA3=0.9A-0.5A=0.4A
[3]通过灯L1的电流
I1=IA1-IA2=1.2A-0.9A=0.3A
14． 4：1 1：1
【解析】
【分析】
【详解】
[1]由图甲可知，此时电流表A1测干路电流，电流表A2测流过灯L2的电流，故A1的示数应大于A2的示数，又因两电流表的指针位置相同，故可知，A1量程为0～3A，A2量程为0～0.6A，故由图乙可知，A1的示数为I=1.5A，A2的示数为I2=0.3A，故流过灯L1的电流为
I1=I-I2=1.5A-0.3A=1.2A
故通过灯L1的电流与通过灯L2的电流之比为
I1:I2=1.2A:0.3A=4:1
[2] 若把灯L1与灯L2串联，因串联电路电流处处相等，故此时通过灯L1的电流与通过灯L2的电流之比是1:1。
15． 240 0.56 0
【解析】
【详解】
[1]当开关S1闭合，S2断开时，两灯泡串联，根据串联电路中电流处处相等，故通过L2的电流是240mA。
[2]当开关S1、S2均闭合时，灯泡L2被短路，只有灯泡L1工作，电流表A的示数为0.56A，电流表测量的是灯泡L1的电流，故大小为0.56A。
[3]灯泡L2被短路，没有电流经过灯泡L2，故通过L2的电流是0。
16．(1) 1A；0A；(2) 3A；(3)发生电源短路现象。
【解析】
【详解】
(1)根据电路图可知，当S1闭合、S2和S3都断开时，L1、L2串联连接，等效电路图如下：
根据电路图可知，电流表A1和A2的都测量电路电流，而串联电路处处电流相等，故电流表A1和A2的示数相等，都等于1A；电流表A3处于断路状态，因此示数为0A；
(2)当S2和S3闭合、S1断开时等效电路图如图所示：
因为并联电路中，干路电流等于各支路电流之和，所以当S2和S3闭合、S1断开时，电流表A1的示数：
；
(3)当S1、S2和S3同时闭合时，电流从电源正极开始，直接从S1、S3回到电源负极，故发生电源短路，电源将被烧坏。
答：(1)电流表A2和A3的示数各1A和0A；
(2)电流表A1的示数为3A；
(3) 若将S1、S2和S3同时闭合会发生电源短路现象。
17． 不能同时闭合 0.5A 0.24A 两个电流表使用的量程不同
【解析】
【详解】
(1)[1]由图甲知，若同时闭合开关S1，S2和S3会造成电源短路，这样会烧坏电源，故不能同时闭合S1、S2、S3；
(2)[2]由图甲知，当只闭合S3时，两灯串联，电流表A1的示数为0.5A，由串联电路中电流处处相等可知，通过L1的电流是0.5A；
(3)[3]由图甲知，闭合S1、S2，两灯并联，电流表A1测干路电流，A2测L2支路电流，由图乙可知，电流表A2使用0~0.6A量程，示数为0.26A，由并联电路的电流特点可得，通过L1的电流：
I1＝I﹣I2＝0.5A﹣0.26A＝0.24A；
(4)[4]并联电路中干路电流等于各支路电流之和，闭合S1、S2，电流表A1测干路电流示数应大于A2示数（L2测支路电流），但两表指针在同一位置，这是由于A1使用的是0~3A量程，A2使用的是0~0.6A量程，两表指针在同一位置，原因是两个电流表使用的量程不同。
18． 不亮 亮 0.5A 1.04A
【解析】
【分析】
【详解】
（1）[1][2]若只闭合S2、S3，灯泡L1被短路，此时为灯泡L2的简单电路，灯泡L2发光，L1不发光。
（2）[3]如果只闭合S3，两灯泡串联，电流表A1、A2测电路中的电流，电流表A1示数0.5A，串联电路中电流处处相等，则A2的示数也为0.5A。
（3）[4]若只闭合S1、S2，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路电流，因并联电路中干路电流等于各支路电流之和，且两个电流表指针的位置相同，所以，电流表A1的量程为0～3A，分度值为0.1A，其示数I=1.3A；电流表A2的量程为0～0.6A，分度值为0.02A，其示数0.26A，则通过灯L2的电流I2=0.26A；通过灯L1的电流
I1=I-I2=1.3A-0.26A=1.04A
19． 电动机 B D 用电器 D
【解析】
【详解】
（1）[1]由题干可知，自平衡控制系统以内置的精密电子陀螺仪来判断车身所处的姿势状态，通过中央微处理器计算出适当的指令后，驱动电动机保持车身平衡，所以答案是电动机。
（2）[2]根据题干，如果在前进的过程中遇到障碍物会通过方向操控杆来避让，故B符合题意，故选B。
（3）[3]A．方向操控杆用于控制电动平衡车的运动方向，摆动把手会连带着方向操控杆使车辆左右两个车轮产生不同转速，达到改变运动方向的效果，故A错误；
B．当身体向前倾斜变为向后倾斜时，由于有惯性，不能立即改变行驶方向，故B错误；
C．平衡控制系统以内置的精密电子陀螺仪来判断车身所处的姿势状态，通过中央微处理器计算出适当的指令后，驱动电动机保持车身平衡，故C错误；
D．行驶过程中，电动机把电能转化成机械能，故D正确。
故选D。
（4）[4]当我们给蓄电池充电时，蓄电池消耗电能，转化为化学能，所以蓄电池相当于用电器。
（5）[5]题干中说使用电动平衡车时，首先用遥控闭合开关，显示屏上指示灯亮起，骑行者站立平衡车踏板上后压力开关自动闭台，电动机正常启动，则电动机与指示灯并联，S1在干路，S2控制电动机。故D符合题意，故选D。
