人教版九年级全一册17.4欧姆定律在串、并联电路中的应用 练习（有解析）

人教版九年级全一册 17.4 欧姆定律在串、并联电路中的应用
一、单选题
1．如图所示电路，电源电压保持不变，闭合开关S、S1后，再断开S1时（　　）
A．灯L的亮度变暗 B．电压表V的示数变小
C．电流表A1的示数变大 D．电流表A的示数变小
2．如图所示，电源电压为3伏，闭合开关S，电路正常上作。现有如下两种操作：①将开关S断开；②将电源电压替换为4伏。其中可以使电流表A示数与电流表A1示数的比值变小的操作有（　　）
A．只有①可行 B．只有②可行
C．①②都可行 D．①②都不行
3．如图所示，图象1和图象2分别是电阻R1与R2的U﹣I图象，分别是图中的1，2，则R1与R2的大小及两电阻串联和并联后的U﹣I图象所在的区域分别是（　　）
A．R1＜R2，两电阻并联后图线在区域Ⅰ
B．R1＜R2，两电阻串联后图线在区域Ⅰ
C．R1＞R2，两电阻并联后图线在区域Ⅲ
D．R1＞R2，两电阻串联后图线在区域Ⅲ

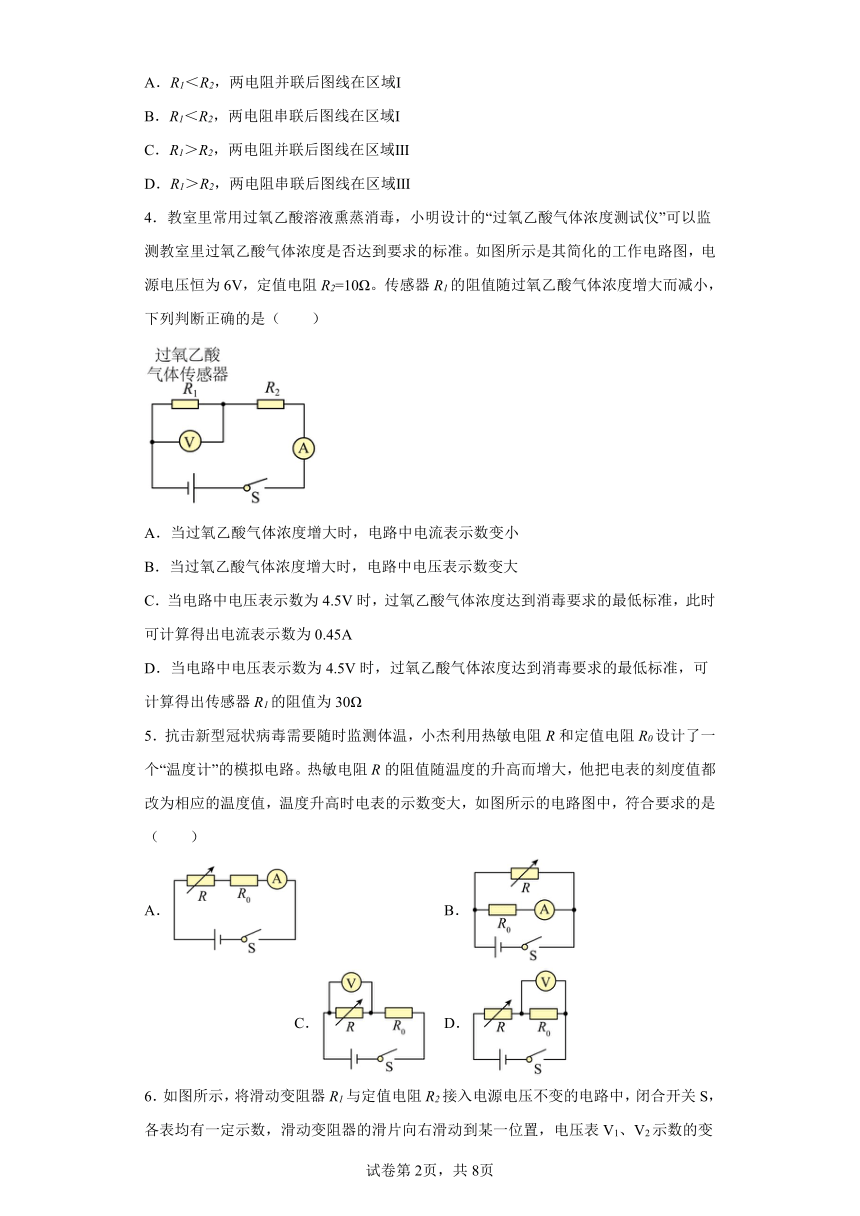

4．教室里常用过氧乙酸溶液熏蒸消毒，小明设计的“过氧乙酸气体浓度测试仪”可以监测教室里过氧乙酸气体浓度是否达到要求的标准。如图所示是其简化的工作电路图，电源电压恒为6V，定值电阻R2=10Ω。传感器R1的阻值随过氧乙酸气体浓度增大而减小，下列判断正确的是（　　）
A．当过氧乙酸气体浓度增大时，电路中电流表示数变小
B．当过氧乙酸气体浓度增大时，电路中电压表示数变大
C．当电路中电压表示数为4.5V时，过氧乙酸气体浓度达到消毒要求的最低标准，此时可计算得出电流表示数为0.45A
D．当电路中电压表示数为4.5V时，过氧乙酸气体浓度达到消毒要求的最低标准，可计算得出传感器R1的阻值为30Ω
5．抗击新型冠状病毒需要随时监测体温，小杰利用热敏电阻R和定值电阻R0设计了一个“温度计”的模拟电路。热敏电阻R的阻值随温度的升高而增大，他把电表的刻度值都改为相应的温度值，温度升高时电表的示数变大，如图所示的电路图中，符合要求的是（　　）
A． B． C． D．

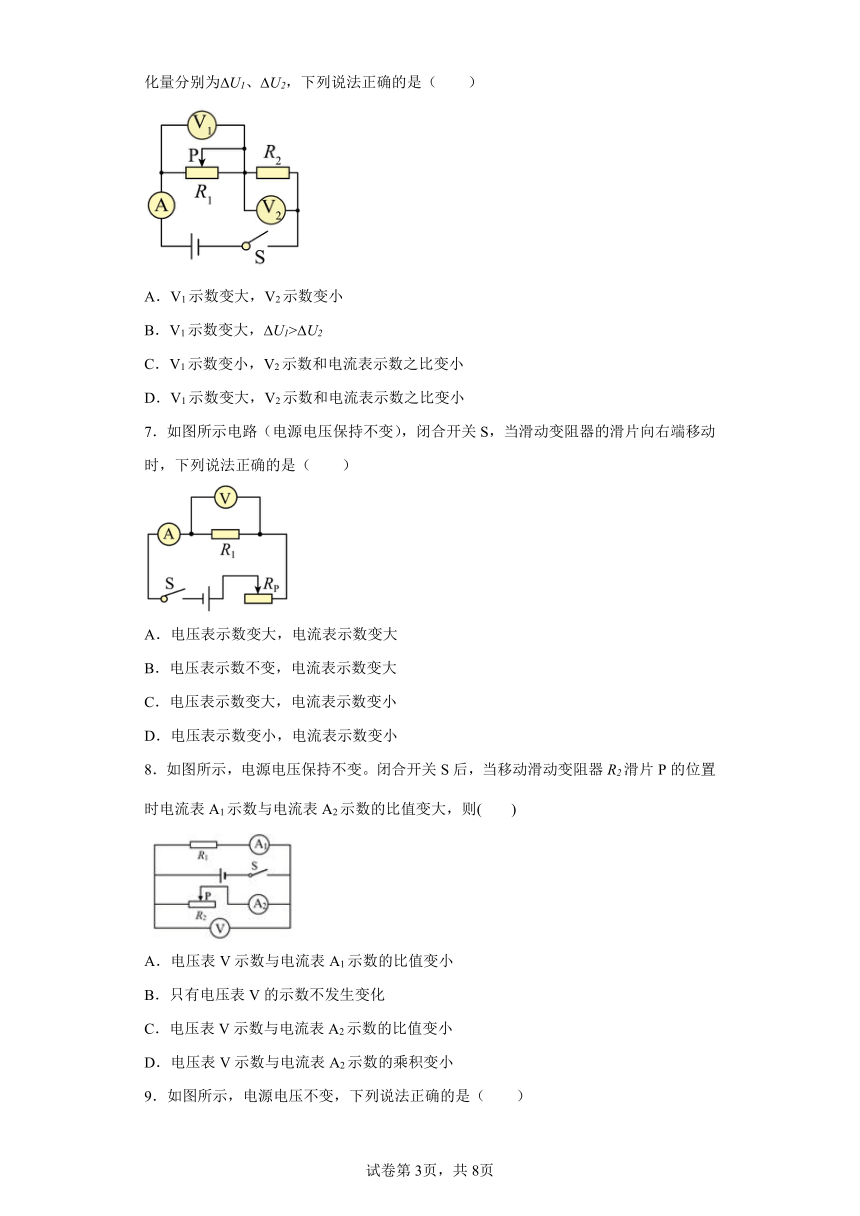

6．如图所示，将滑动变阻器R1与定值电阻R2接入电源电压不变的电路中，闭合开关S，各表均有一定示数，滑动变阻器的滑片向右滑动到某一位置，电压表V1、V2示数的变化量分别为 U1、 U2，下列说法正确的是（　　）
A．V1示数变大，V2示数变小
B．V1示数变大， U1> U2
C．V1示数变小，V2示数和电流表示数之比变小
D．V1示数变大，V2示数和电流表示数之比变小
7．如图所示电路（电源电压保持不变），闭合开关S，当滑动变阻器的滑片向右端移动时，下列说法正确的是（　　）
A．电压表示数变大，电流表示数变大
B．电压表示数不变，电流表示数变大
C．电压表示数变大，电流表示数变小
D．电压表示数变小，电流表示数变小
8．如图所示，电源电压保持不变。闭合开关S后，当移动滑动变阻器R2滑片P的位置时电流表A1示数与电流表A2示数的比值变大，则( )
A．电压表V示数与电流表A1示数的比值变小
B．只有电压表V的示数不发生变化
C．电压表V示数与电流表A2示数的比值变小
D．电压表V示数与电流表A2示数的乘积变小

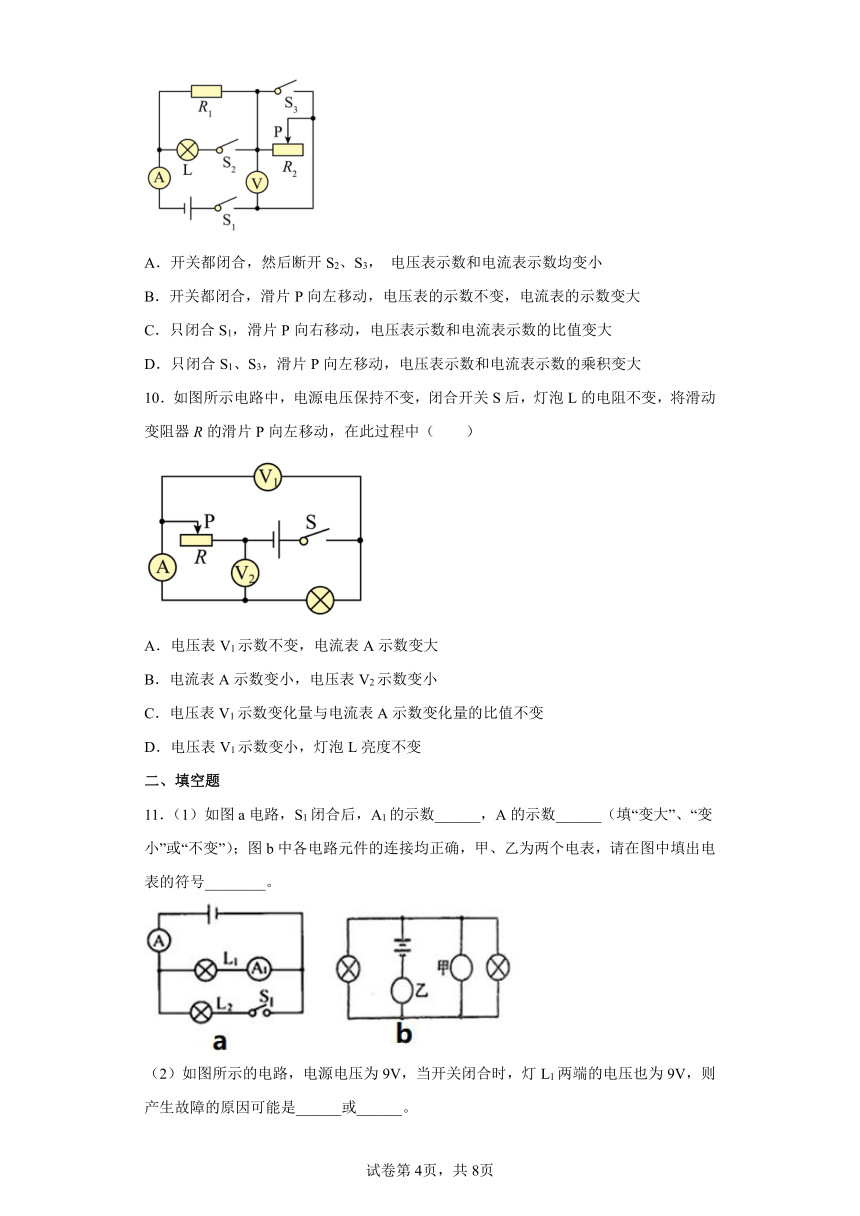

9．如图所示，电源电压不变，下列说法正确的是（　　）
A．开关都闭合，然后断开S2、S3， 电压表示数和电流表示数均变小
B．开关都闭合，滑片P向左移动，电压表的示数不变，电流表的示数变大
C．只闭合S1，滑片P向右移动，电压表示数和电流表示数的比值变大
D．只闭合S1、S3，滑片P向左移动，电压表示数和电流表示数的乘积变大
10．如图所示电路中，电源电压保持不变，闭合开关S后，灯泡L的电阻不变，将滑动变阻器R的滑片P向左移动，在此过程中（　　）
A．电压表V1示数不变，电流表A示数变大
B．电流表A示数变小，电压表V2示数变小
C．电压表V1示数变化量与电流表A示数变化量的比值不变
D．电压表V1示数变小，灯泡L亮度不变
二、填空题
11．（1）如图a电路，S1闭合后，A1的示数______，A的示数______（填“变大”、“变小”或“不变”）；图b中各电路元件的连接均正确，甲、乙为两个电表，请在图中填出电表的符号________。
（2）如图所示的电路，电源电压为9V，当开关闭合时，灯L1两端的电压也为9V，则产生故障的原因可能是______或______。

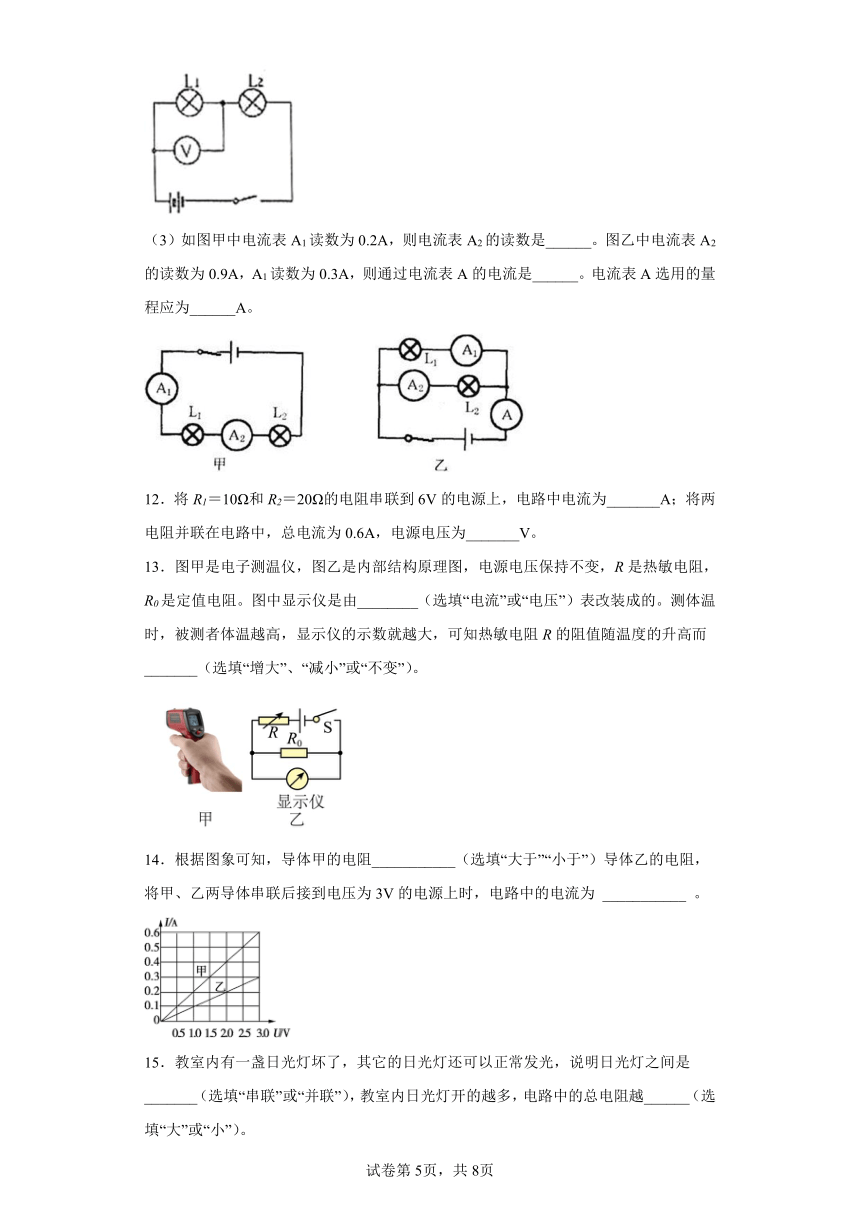

（3）如图甲中电流表A1读数为0.2A，则电流表A2的读数是______。图乙中电流表A2的读数为0.9A，A1读数为0.3A，则通过电流表A的电流是______。电流表A选用的量程应为______A。
12．将R1＝10Ω和R2＝20Ω的电阻串联到6V的电源上，电路中电流为_______A；将两电阻并联在电路中，总电流为0.6A，电源电压为_______V。
13．图甲是电子测温仪，图乙是内部结构原理图，电源电压保持不变，R是热敏电阻，R0是定值电阻。图中显示仪是由________（选填“电流”或“电压”）表改装成的。测体温时，被测者体温越高，显示仪的示数就越大，可知热敏电阻R的阻值随温度的升高而_______（选填“增大”、“减小”或“不变”）。
14．根据图象可知，导体甲的电阻___________（选填“大于”“小于”）导体乙的电阻，将甲、乙两导体串联后接到电压为3V的电源上时，电路中的电流为 ___________ 。
15．教室内有一盏日光灯坏了，其它的日光灯还可以正常发光，说明日光灯之间是_______（选填“串联”或“并联”），教室内日光灯开的越多，电路中的总电阻越______（选填“大”或“小”）。
三、综合题
16．新型材料能够制作成各种各样的电阻，如热敏电阻、气敏电阻、压力电阻等，被广泛应用于生活中：
（1）气体泄漏检测装置电路如图甲所示，电源电压不变，L为指示灯，R为气敏电阻，其阻值与气体浓度关系如图乙所示，当检测到气体浓度增大时，电流表示数 _____（选填“增大”、“不变“或“减小“），指示灯亮度 _____（选填“变亮”、“不变”或“变暗”）。
（2）温度检测装置会使用热敏电阻。小珠利用图丙所示电路探究热敏电阻R与温度关系。已知M为控温器，电源电压恒为12V，R1为阻值可调的电阻器，逐渐升高液体温度，同时调节R1阻值，使电流表的示数保持为0.1A，实验记录数据如表所示。实验中，R1两端电压 _____（选填“逐渐变大”、“不变“或“逐渐变小“）；由表可知，热敏电阻R的阻值随温度的升高而 _____（选填“增大”、“不变“或“减小”），在该温度范围内，R的阻值变化范围为 _____Ω。
温度t（℃） 10 20 30 40 50 60 70 80
电阻R1（Ω） 26 47 64 76 85 92 98 100
（3）压力电阻阻值随压力增大而减小，它常被应用于称重装置。请你利用压力电阻R、保护电阻R2以及电压表在图丁虚线框中设计出反映压力大小变化的电路。要求：电压表的读数会随压力增大而增大。( )
17．如图甲所示是某品牌电饭煲，图乙是该电饭煲的原理图。它有高温和保温两档，通过开关S进行调节，与为阻值不同的电热丝。现在将该电饭煲接在的电源上，用高温档工作时，电路的总功率为；用保温档工作时，电路的总功率为。已知。求：
(1)电饭煲在高温档时，开关S应______（选填“闭合”或“断开”）。
(2)电热丝的阻值是多少______？
(3)当电饭煲处于保温档时，电路中的电流是多少______？
(4)用电饭煲将质量为的水加热，使其温度升高，则水吸收的热量是多少______？
18．（1）如图1，甲、乙两物体都在向南做匀速直线运动，那么乙物体相对于甲物体是向_______运动的；在0~时间段内乙物体的平均速度______（选填“大于”、“小于”或“等于”）丙物体的平均速度。
　　
（2）小明想知道某块透镜的焦距，进行如图2甲操作（镜面正对着太阳光，在透镜下面放上白纸，且透镜与白纸保持平行），测出透镜与白纸间距s与对应的白纸被烤焦的时间t，绘出图像乙，可判断该透镜的焦距为___________cm：若某时刻白纸上的所成圆形光斑直径为透镜直径的一半，且使凸透镜稍远离白纸光斑变大，则此时透镜到白纸的距离为___________cm。
（3）小明设计了一个用电压表的示数变化反映环境温度变化的电路。其电路原理图如图3所示，所用电源电压U=4V恒定不变，电压表的量程为0~3V，定值电阻，是热敏电阻，其电阻随环境温度变化的关系如图4所示。闭合开关S后，当环境温度为40℃时，电压表的示数是________V：电压表两端电压不能超过其最大测量值，则此电路所允许的最高环境温度是________℃。
19．某水位监测装置的工作原理如题图甲所示，柱形“浮力柱”所受的重力为，通过轻质连杆将它与压敏电阻相连；当“浮力柱”受到水的浮力大于其重力时，压敏电阻将受到连杆的压力，且。已知 的阻值恒为，电源电压恒为，电压表为水位监测仪，其量程是。当水位达到警戒线时，电压表示数为 。压敏电阻的阻值与其受到连杆的压力的变化关系如题图乙所示。
(1)当压敏电阻受到的压力为时，压敏电阻的阻值是 ___________；
(2)闭合开关S，当电压表的示数为时，则通过压敏电阻的电流为 ___________，此时压敏两端的电压为 ___________；
(3)压敏电阻受到连杆压力的情况下，“浮力柱”受到水的浮力变小时，电压表的示数 ___________ （选填“变大”“变小”或“不变”）；
(4)水位达到警戒线时，压敏电阻受到连杆的压力为 ___________；
(5)在压敏电阻、连杆和“浮力柱”不变的情况下，要使水位达到警戒线下方某位置时电压表示数为，可采取的措施有 ___________ （写1条即可）。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．C
【解析】
【详解】
由电路图可知，开关S、S1闭合时，灯泡与定值电阻R并联，电流表A测干路电流，电流表A1被短路无示数，电压表测电源两端的电压。再断开S1时，灯泡与定值电阻仍并联，电流表A、A1均测干路电流，电压表测电源两端的电压。
由电源电压保持不变可知，电路中的总电流不变，则电压表V和电流表A的示数均不变。由灯泡两端的电压不变可知，灯泡的电流不变，则灯泡的亮暗不变。因电流表A1从无示数变为有示数，可知电流表A1的示数变大。故ABD不符合题意，C符合题意。
故选C。
2．A
【解析】
【详解】
开关S闭合时两电阻并联，电流表A测干路电流，A1测R1电流，由干路电流大于支路电流可知此时电流表A示数与电流表A1示数的比值大于1。将开关S断开时，电路为R1的简单电路，两电流表示数相等，电流表A示数与电流表A1示数的比值等于1，故将开关S断开电流表A示数与电流表A1示数的比值变小。
开关S闭合时，电流表A示数与电流表A1示数的比值为
即电流表A示数与电流表A1示数的比值与电源电压无关，将电源电压更换为4V，这一比值不变。
综上所述，故A项符合题意，BCD项不符合题意。
故选A。
3．C
【解析】
【详解】
由图可知，当R1与R2的电流相等时，R1两端的电压大于R2两端的电压，根据可知
R1＞R2
由串联电路电阻关系可知，两电阻串联时，R串的阻值大于任何一个电阻阻值；由并联电路电阻关系可知，两电阻并联时，R并的阻值小于任何一个电阻阻值，当它们两端的电压相同时，R串的电流最小，所以在U﹣I图象的区域Ⅰ；R并的电流最大，所以在U﹣I图像的区域Ⅲ，故ABD不符合题意，C符合题意。
故选C。
4．D
【解析】
【详解】
由电路图可知传感器R1和定值电阻R2串联，电压表测R1两端的电压，电流表测电路中的电流；
A．由题知，当过氧乙酸气体浓度增大时，传感器R1的阻值减小，电路的总电阻减小，而电源电压不变，根据可知电路中电流会变大，即电流表示数变大，故A错误；
B．当过氧乙酸气体浓度增大时，传感器R1的阻值减小，根据串联分压的规律可知传感器R1分得的电压减小，即电压表示数变小，故B错误；
C．当电路中电压表示数为4.5V时，即U1=4.5V，则电阻R2两端的电压为
U2=U-U1=6V-4.5V=1.5V
此时电路中的电流为
故C错误；
D．根据欧姆定律可得，此时传感器R1的阻值为
故D正确。
故选D。
5．C
【解析】
【详解】
A．图中热敏电阻R与R0串联，电流表测量电路的电流，当温度升高时，R的阻值增大，电路的总电阻增大，电源电压不变，由欧姆定律可知电路中电流变小，电流表示数减小，故A不符合题意；
B．图中热敏电阻R与R0并联，电流表测R0支路的电流，因为并联电路中各支路间互不影响，所以温度升高时，通过R0的电流不变，电流表示数不变，故B不符合题意；
C．图中热敏电阻R与R0串联，电压表测R两端电压，温度升高时，R的阻值增大，根据分压原理可知电压表示数变大，故C符合题意；
D．图中热敏电阻R与R0串联，电压表测R0两端电压，电压表测定值电阻两端的电压，温度升高时，由分压原理可知，热敏电阻的电压变大，由串联电路电压的规律，电压表示数变小，故D不符合题意。
故选C。
6．A
【解析】
【详解】
A．由电路图可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流。闭合开关S，各表均有一定示数，将滑动变阻器的滑片向右滑动到某一位置时，接入电路中的电阻变大，电路中的总电阻变大，由可知，电路中的电流变小，由U=IR可知，R2两端的电压变小，即电压表V2的示数变小，因串联电路中总电压等于各分电压之和，所以，R1两端的电压变大，即电压表V1的示数变大，故A正确；
B．因电源的电压不变，且两电压表的示数之和等于电源的电压，所以，电压表V2示数的减少量等于电压表V1示数的增加量，即 U1= U2，故B错误；
CD．由可知，V2示数和电流表示数之比等于定值电阻R2的阻值，则V2示数和电流表示数之比不变，故CD错误。
故选A。
7．A
【解析】
【详解】
滑动变阻器与R1组成串联电路，电压表测量R1两端的电压，电流表测量电路电流。滑动变阻器滑片向右端移动时，连入电路的电阻值变小，R1阻值不变，电路总电阻变小，电源电压保持不变，根据欧姆定律可知通过电路的电流变大，所以电流表示数变大；再根据串联分压的原理，滑动变阻器电阻变小，所分电压变小，R1所分电压变大，电压表示数变大，故A正确，BCD错误。
故选A。
8．D
【解析】
【详解】
从图中可以看到，这是一个并联电路，当移动滑动变阻器R2滑片P的位置时，电阻R1两端的电压大小等于电源电压，大小不变，电阻阻值不变，那么根据可知，流过电阻R1的电流大小不变，即电流表A1示数不变，而电流表A1示数与电流表A2示数的比值变大，这说明了电流表A2示数在变小，根据可知，电阻R2的阻值在变大；
A．电压表V示数等于电源电压大小，即示数大小不变，由上述可知电流表A1示数不变，那么电压表V示数与电流表A1示数的比值也不变，A项不合题意；
B．由上述可知，电压表V示数不变，电流表A1示数也不变，B项不合题意；
C．电压表V示数不变，电流表A2示数在变小，那么电压表V示数与电流表A2示数的比值在变大，C项不合题意；
D．电压表V示数不变，电流表A2示数在变小，那么电压表V示数与电流表A2示数的乘积在变小，选项D符合题意。
9．C
【解析】
【详解】
A．开关都闭合时，R2与电压表被短路，此时电压表无示数，L与R1并联，电流表测总电流。断开S2、S3后，R1与R2串联，电压表测R2电压，此时电路总电阻变大，由可知电路中的电流变小，电流表的示数变小，电压表由无示数变为有示数，即电压表的示数变大，故A错误；
B．开关都闭合时，R2与电压表被短路，移动滑片对电路无影响，电压表和电流表的示数都不变，故B错误；
C．只闭合S1，R1与R2串联，电压表测R2电压，电流表测串联电路电流，滑片右移时R2的阻值变大，由于电压表与电流表的比值等于R2的阻值，则电压表示数和电流表示数比值变大，故C正确；
D．只闭合S1、S3，电路中只有R1，电流表测电路电流，电压表被短路示数为0，则无论怎样移动滑片，电压表与电流表的示数乘积都为0，故D错误。
故选C。
10．C
【解析】
【分析】
【详解】
电路为灯泡和滑动变阻器串联，电压表V1测灯泡两端电压，电压表V2测滑动变阻器两端电压，电流表测整体电流，则当滑片向左移动时，接入电路电阻变大，总电阻变大，则由欧姆定律可知，电路电流变小，电流表示数变小，由串联分压可得，滑动变阻器所分电压变大，灯泡所分电压变小，则电压表V1示数变小，V2示数变大，灯泡亮度变暗，由于电压表V1和电流表均测灯泡，则其比值为灯泡的阻值，灯泡阻值不变，则电压表V1示数变化量与电流表A示数变化量的比值不变，故ABD不符合题意，C符合题意。
故选C。
11． 不变 变大 L1断路 L2短路 0.2A 1.2A 0~3
【解析】
【分析】
【详解】
（1）[1]当闭合开关S1后，灯泡L1的电阻和两端的电压均不会发生改变，根据公式可知，通过灯泡L1的电流也不会发生改变。
[2]电源电压不变，当闭合开关S1后，L1和L2并联，电路总电阻减小，根据公式可知，当总电阻R减小，干路电流反而会增大，故A的示数会变大。
[3]在连接电表时，应将电压表并联在电路元件两端，将电流表与电路元件串联，故电表的安装如下图所示：
（2）[4]当灯泡L1断路时，电流直接经过电压表，由于电压表的电阻很大，此时电压表的示数接近电源电压9V，所以有可能是由于L1的断路造成的。
[5]当灯泡L2短路时，电流不经过灯泡L2，相当于电压表既是测的灯泡L1两端的电压，也是测的电源电压，所以会造成电压表示数等于电源电压的情况。
（3）[6]甲图中灯泡L1和L2串联，在串联电路中，电流处处相等，即
。
[7]图乙中灯泡L1和L2并联，在并联电路中，干路电流等于各支路电流之和，即
。
[8]电流表A测的是干路电流，电路电流经计算得1.2A，超过了0~0.6A的量程，所以应该选择0~3A的量程。
12． 0.2 4
【解析】
【详解】
[1]两电阻串联到6V的电源上，则电路总电阻
电路电流
[2]将两电阻并联在电路中，则电路总电阻
根据可得电源电压
13． 电压 减小
【解析】
【详解】
[1]根据电路图可知，R与R0串联，显示仪与R0并联。因为显示仪与R0并联，所以显示仪是电压表改装成的。
[2]被测温者温度越高，电压表示数越大，因为R0为定值电阻，由可知，电路电流变大；由串联电路电压特点可知，电压表示数越大，R两端电压越小，则R电阻减小，即热敏电阻的阻值随温度的升高而减小。
14． 小于 0.2
【解析】
【分析】
【详解】
[1][2]由图可求两电阻阻值为
则甲的电阻小于乙的电阻，将甲、乙两导体串联后接到电压为3V的电源上时，电路中的电流为
15． 并联 小
【解析】
【详解】
[1][2]教室内有一盏日光灯坏了，其它的日光灯还可以正常发光，说明日光灯工作互不影响，各自形成电流回路，它们之间是并联的；根据并联电路中，总电阻小于任何一个支路的电阻可知，教室内日光灯开的越多，电路中的总电阻越小。
16． 增大 变亮 逐渐变大 减小 20~94
【解析】
【详解】
（1）[1][2]由图乙可知，气敏电阻R随气体浓度的增大而增大，由图甲可知，气敏电阻R和指示灯串联，当检测到气体浓度增大时，气敏电阻R的电阻变小，电路中的总电阻变小，由可知，电源电压不变时，总电阻变小，电路中的电流变大，即电流表的示数增大，通过指示灯电流增大，指示灯的亮度也逐渐变亮。
（2）[3]由图丙可知，热敏电阻R和变阻器R1串联在电路中，电流表测量电路中的电流。由题意可知，电源电压，逐渐升高液体温度，同时调节R1阻值，使电流表的示数保持为0.1A，即保持电路中的电流，所以电路中的总电阻也保持不变
由表中数据可知，随温度的升高，R1的阻值逐渐变大，由可知，电路中的电流不变，R1两端的电压逐渐变大。
[4][5]由[3]分析可知保持不变，所以
随温度升高，R1的阻值逐渐变大，所以热敏电阻R的阻值随温度的升高而减小。由表中数据可知，在该温度范围内，变阻器的最小值为，此时热敏电阻R的电阻最大为
变阻器的最大值为，此时热敏电阻R的电阻最小为
故R的阻值变化范围为。
（3）[6]由题意可知，压力电阻阻值随压力增大而减小，可以使压力电阻和保护电阻串联在电路中，当压力增大时，压力电阻变小，电路的总电阻也变小，由可知，电路的电流变大，即通过保护电阻R2的电流也逐渐变大，由可知，保护电阻电阻不变，电流变大，保护电阻两端的电压也变大，故可以把电压表并联在保护电阻R2的两端，来测量R2的两端的电压，能满足题意的要求，电路图如下：
17． 闭合 2A
【解析】
【详解】
(1)[1]由公式知，电压一定时，与成反比，开关S应闭合时，电阻被短路电路中的电阻最小，电路的电功率最大；所以电饭煲在高温档时，开关S应闭合。
(2)[2]由公式，可知电热丝的阻值是为
(3)[3]由题意分析知，开关S断开时，电路串联，电路的总电阻最大，电路的总功率最小，电路处于保温状态；由公式得当电饭煲处于保温档时，电路中的电流是
(4)[4]水吸收的热量为
答：(1)电饭煲在高温档时，开关S应闭合；
(2)电热丝的阻值是；
(3)当电饭煲处于保温档时，电路中的电流是；
(4)水吸收的热量是。
18． 北 等于 12 18 2.4 80℃
【解析】
【分析】
【详解】
（1）[1]甲、乙两物体都在向南做匀速直线运动，根据下图可知，通过相同的距离，乙所用时间长，根据速度公式可知，甲的速度较大，那么乙物体相对于甲物体是向北运动的。
[2]根据图1易知，在0～时间段内乙、丙通过的路程相同，根据速度公式可知，乙物体的平均速度等于丙物体的平均速度。
（2）[3]由已知条件，根据如图2乙可知，当透镜与白纸的距离为12 cm 时，白纸被烧焦的时间最短，则该点为凸透镜的焦点，可判断该透镜的焦距为12cm。
[4]若某时刻白纸上的所成圆形光斑直径为透镜直径的一半，由下图可知，圆形光斑的位置可能在1或2的位置，且使凸透镜稍远离白纸光斑变大，则圆形光斑的位置只能在2的位置，因三角形AOF与BCF相似，根据数学知识可知，对应边成正比，故
则此时透镜到白纸的距离为
s=OF+CF=12cm+6cm=18cm
（3）[5]由电路图可知，R2与R1串联，电压表测R2两端的电压。由图象可知，当环境温度为40℃时，热敏电阻R1的阻值为200Ω，而定值电阻为R2=300Ω，根据串联电阻的和欧姆定律，电压表示数为
[6]由图象可知，当环境温度越高时，热敏电阻R1阻值越小，由分压原理，热敏电阻分得的电压越小，由串联电路电压的规律，电压表示数越大，电压表示数允许最大值为3V，即R2两端电压的最大值为3V，此时电路能够测量的温度最高。因串联电路两端的电压等于各部分电路两端的电压之和，所以，R1两端的最小电压
U1＝U﹣U2＝4V﹣3V＝1V
根据串联电路中各处的电流相等和欧姆定律有
热敏电阻的最小值为
根据图4可知，此时最高环境温度为80℃。
19． 30 0.09 1.2 变小 160 换用电压更大的电源
【解析】
【详解】
(1)[1]由图乙知，当压敏电阻受到的压力为0时，压敏电阻的阻值是30Ω。
(2)[2]由甲中的电路图知，R0与压敏电阻R串联在电路中，电压表测R0两端的电压，开关闭合后，电压表的示数为1.8V时，电路中的电流
[3]此时压敏电阻两端的电压
UR=U-U0=3V-1.8V=1.2V
(3)[4]据题意知
其中G保持不变，当浮力柱受到的浮力变小时，其受到的压力变小，由图乙知，浮力柱受到的压力变小时，压敏电阻的阻值变大，那么电路中的总电阻变大，据欧姆定律知，电路中的电流变小，而R0的阻值不变，那么其两端的电压即电压表的示数变小。
(4)[5]由题意知，当水位达到警戒线时，电压表的示数为2V，则压敏电阻R两端的电压
UR1=U-U0＇=3V-2V=1V
据串联电路的分压特点有
20Ω:R=2V:1V
即此时压敏电阻的阻值
R=10Ω
由图乙知，此时压敏电阻受到连杆的压力
F压＇=160N
(5)[6]由题意知，水位未达到警戒线时，压敏电阻的阻值大于10Ω，若在此情况下想让电压表的示数为2V，据串联电路的特点，可换用电压值更大的电源。
