人教版九年级全一册第十九章生活用电单元练习（有解析）

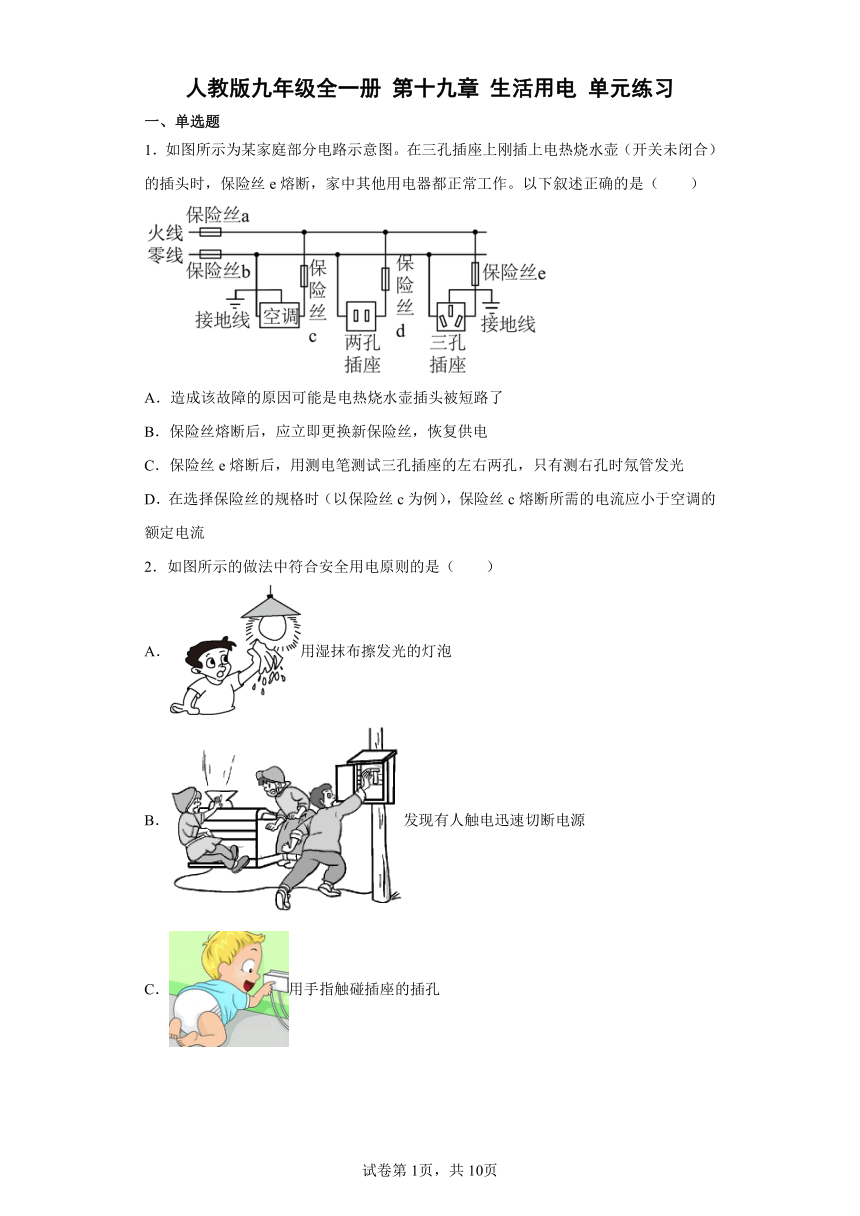

人教版九年级全一册 第十九章 生活用电 单元练习
一、单选题
1．如图所示为某家庭部分电路示意图。在三孔插座上刚插上电热烧水壶（开关未闭合）的插头时，保险丝e熔断，家中其他用电器都正常工作。以下叙述正确的是（　　）
A．造成该故障的原因可能是电热烧水壶插头被短路了
B．保险丝熔断后，应立即更换新保险丝，恢复供电
C．保险丝e熔断后，用测电笔测试三孔插座的左右两孔，只有测右孔时氖管发光
D．在选择保险丝的规格时（以保险丝c为例），保险丝c熔断所需的电流应小于空调的额定电流
2．如图所示的做法中符合安全用电原则的是（　　）
A．用湿抹布擦发光的灯泡
B．发现有人触电迅速切断电源
C．用手指触碰插座的插孔

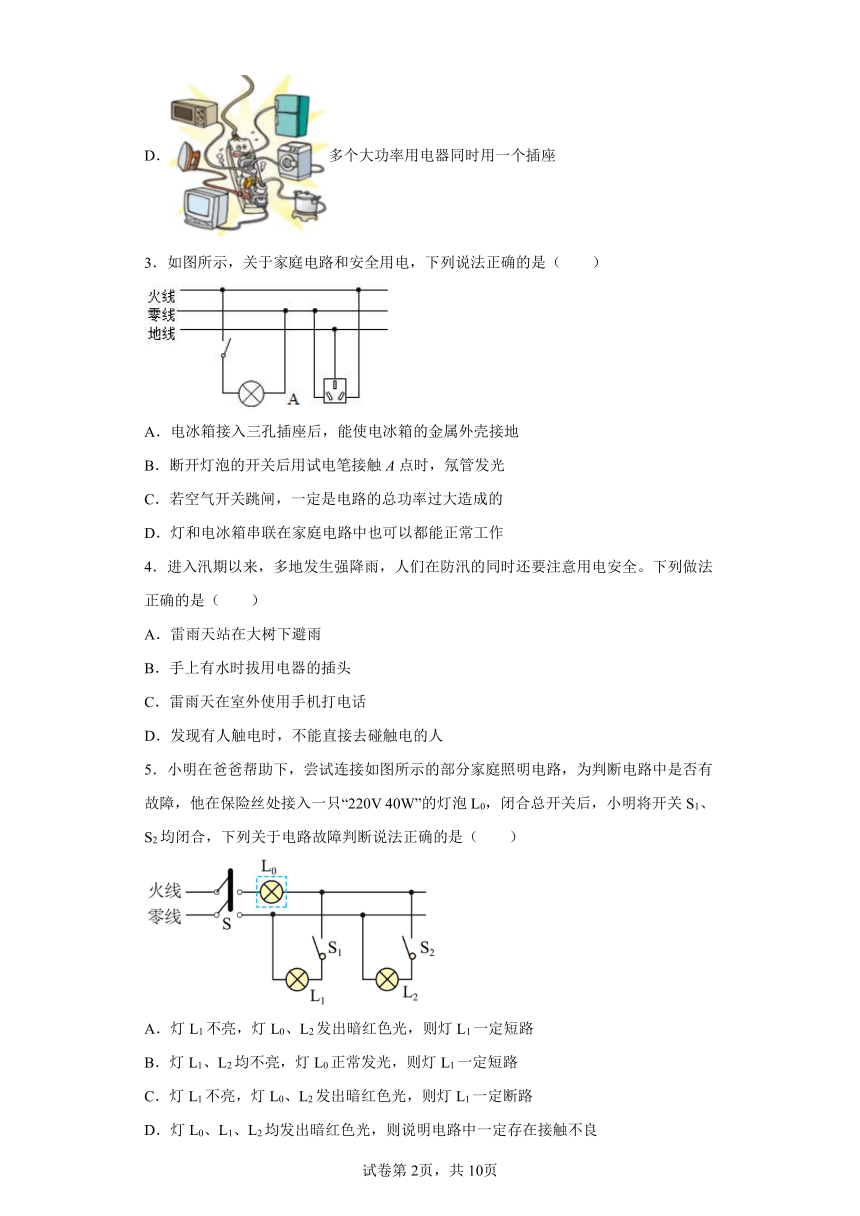

D．多个大功率用电器同时用一个插座
3．如图所示，关于家庭电路和安全用电，下列说法正确的是（　　）
A．电冰箱接入三孔插座后，能使电冰箱的金属外壳接地
B．断开灯泡的开关后用试电笔接触A点时，氖管发光
C．若空气开关跳闸，一定是电路的总功率过大造成的
D．灯和电冰箱串联在家庭电路中也可以都能正常工作
4．进入汛期以来，多地发生强降雨，人们在防汛的同时还要注意用电安全。下列做法正确的是（　　）
A．雷雨天站在大树下避雨
B．手上有水时拔用电器的插头
C．雷雨天在室外使用手机打电话
D．发现有人触电时，不能直接去碰触电的人
5．小明在爸爸帮助下，尝试连接如图所示的部分家庭照明电路，为判断电路中是否有故障，他在保险丝处接入一只“220V 40W”的灯泡L0，闭合总开关后，小明将开关S1、S2均闭合，下列关于电路故障判断说法正确的是（　　）
A．灯L1不亮，灯L0、L2发出暗红色光，则灯L1一定短路
B．灯L1、L2均不亮，灯L0正常发光，则灯L1一定短路
C．灯L1不亮，灯L0、L2发出暗红色光，则灯L1一定断路
D．灯L0、L1、L2均发出暗红色光，则说明电路中一定存在接触不良

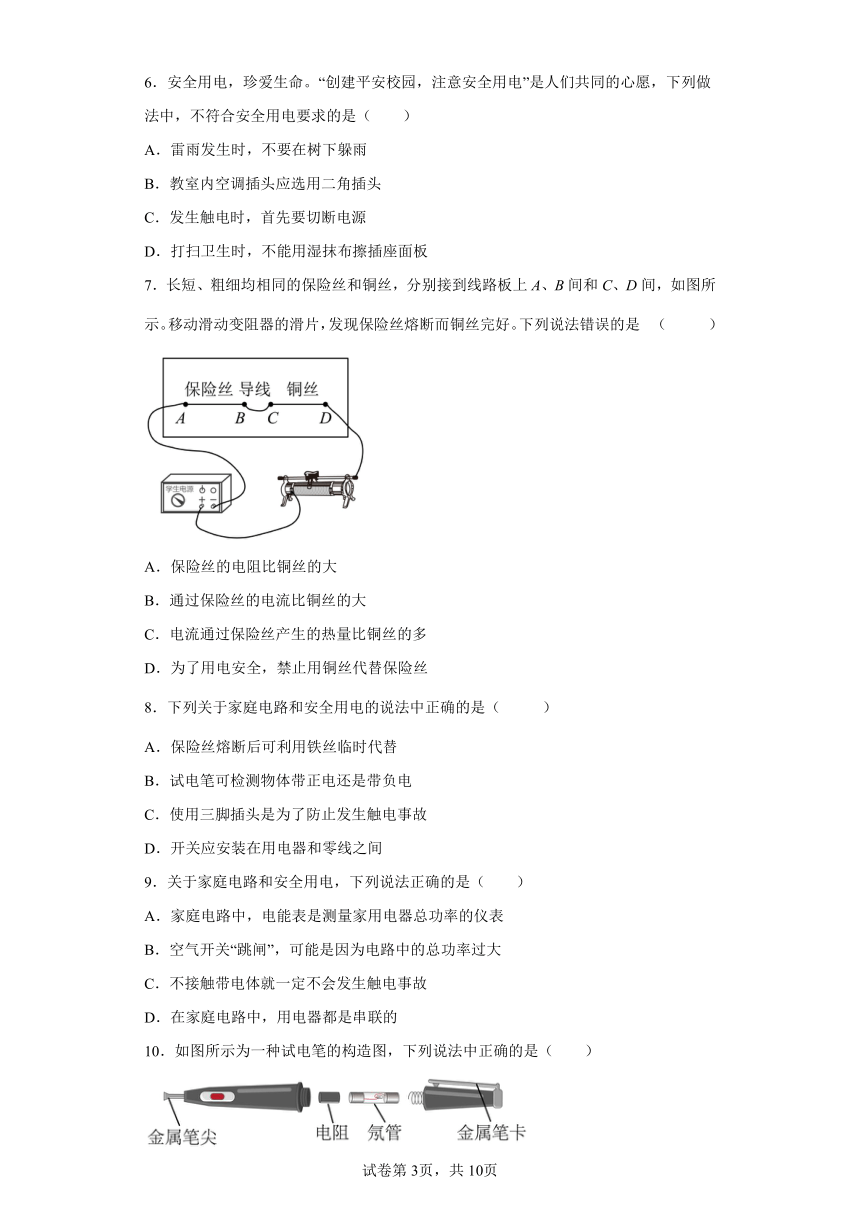

6．安全用电，珍爱生命。“创建平安校园，注意安全用电”是人们共同的心愿，下列做法中，不符合安全用电要求的是（　　）
A．雷雨发生时，不要在树下躲雨
B．教室内空调插头应选用二角插头
C．发生触电时，首先要切断电源
D．打扫卫生时，不能用湿抹布擦插座面板
7．长短、粗细均相同的保险丝和铜丝，分别接到线路板上A、B间和C、D间，如图所示。移动滑动变阻器的滑片，发现保险丝熔断而铜丝完好。下列说法错误的是 （ ）
A．保险丝的电阻比铜丝的大
B．通过保险丝的电流比铜丝的大
C．电流通过保险丝产生的热量比铜丝的多
D．为了用电安全，禁止用铜丝代替保险丝
8．下列关于家庭电路和安全用电的说法中正确的是（ ）
A．保险丝熔断后可利用铁丝临时代替
B．试电笔可检测物体带正电还是带负电
C．使用三脚插头是为了防止发生触电事故
D．开关应安装在用电器和零线之间
9．关于家庭电路和安全用电，下列说法正确的是（　　）
A．家庭电路中，电能表是测量家用电器总功率的仪表
B．空气开关“跳闸”，可能是因为电路中的总功率过大
C．不接触带电体就一定不会发生触电事故
D．在家庭电路中，用电器都是串联的

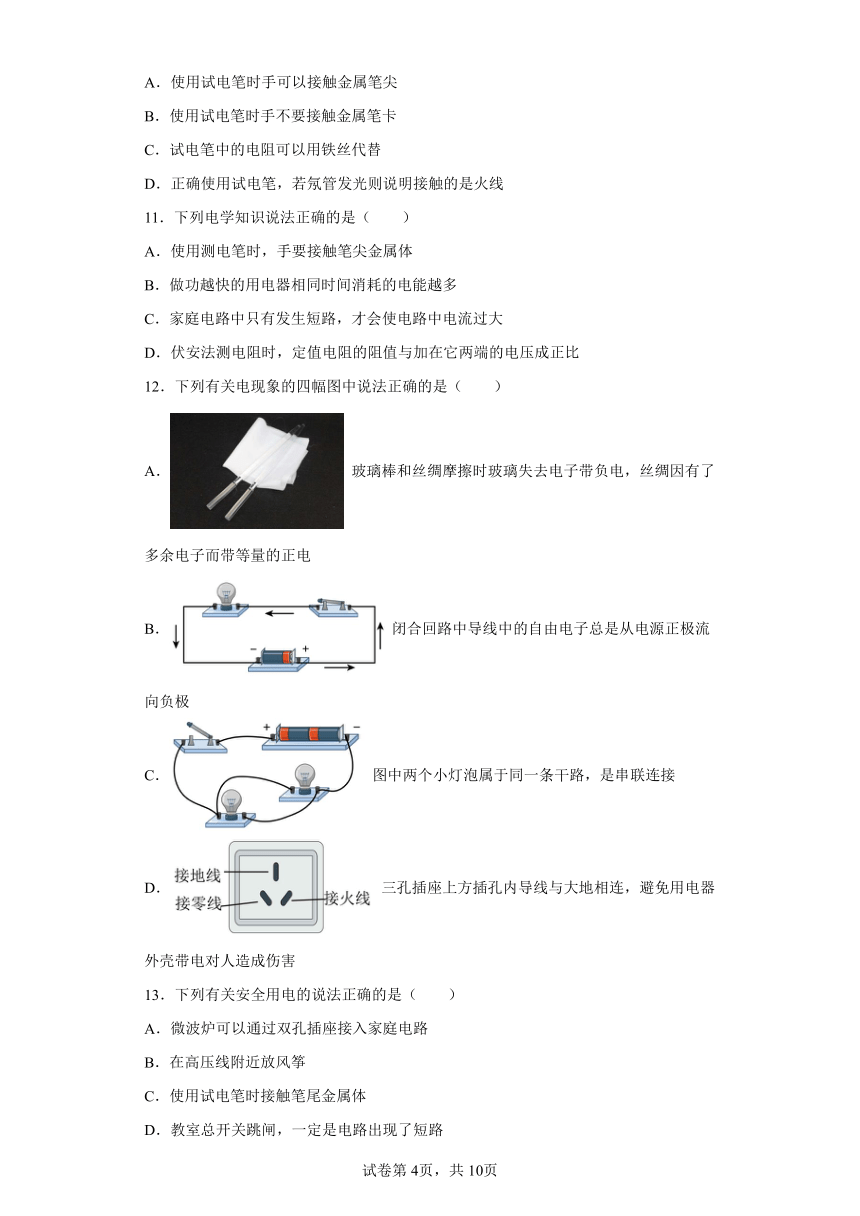

10．如图所示为一种试电笔的构造图，下列说法中正确的是（　　）
A．使用试电笔时手可以接触金属笔尖
B．使用试电笔时手不要接触金属笔卡
C．试电笔中的电阻可以用铁丝代替
D．正确使用试电笔，若氖管发光则说明接触的是火线
11．下列电学知识说法正确的是（　　）
A．使用测电笔时，手要接触笔尖金属体
B．做功越快的用电器相同时间消耗的电能越多
C．家庭电路中只有发生短路，才会使电路中电流过大
D．伏安法测电阻时，定值电阻的阻值与加在它两端的电压成正比
12．下列有关电现象的四幅图中说法正确的是（　　）
A． 玻璃棒和丝绸摩擦时玻璃失去电子带负电，丝绸因有了多余电子而带等量的正电
B． 闭合回路中导线中的自由电子总是从电源正极流向负极
C． 图中两个小灯泡属于同一条干路，是串联连接
D． 三孔插座上方插孔内导线与大地相连，避免用电器外壳带电对人造成伤害
13．下列有关安全用电的说法正确的是（　　）
A．微波炉可以通过双孔插座接入家庭电路
B．在高压线附近放风筝
C．使用试电笔时接触笔尾金属体
D．教室总开关跳闸，一定是电路出现了短路

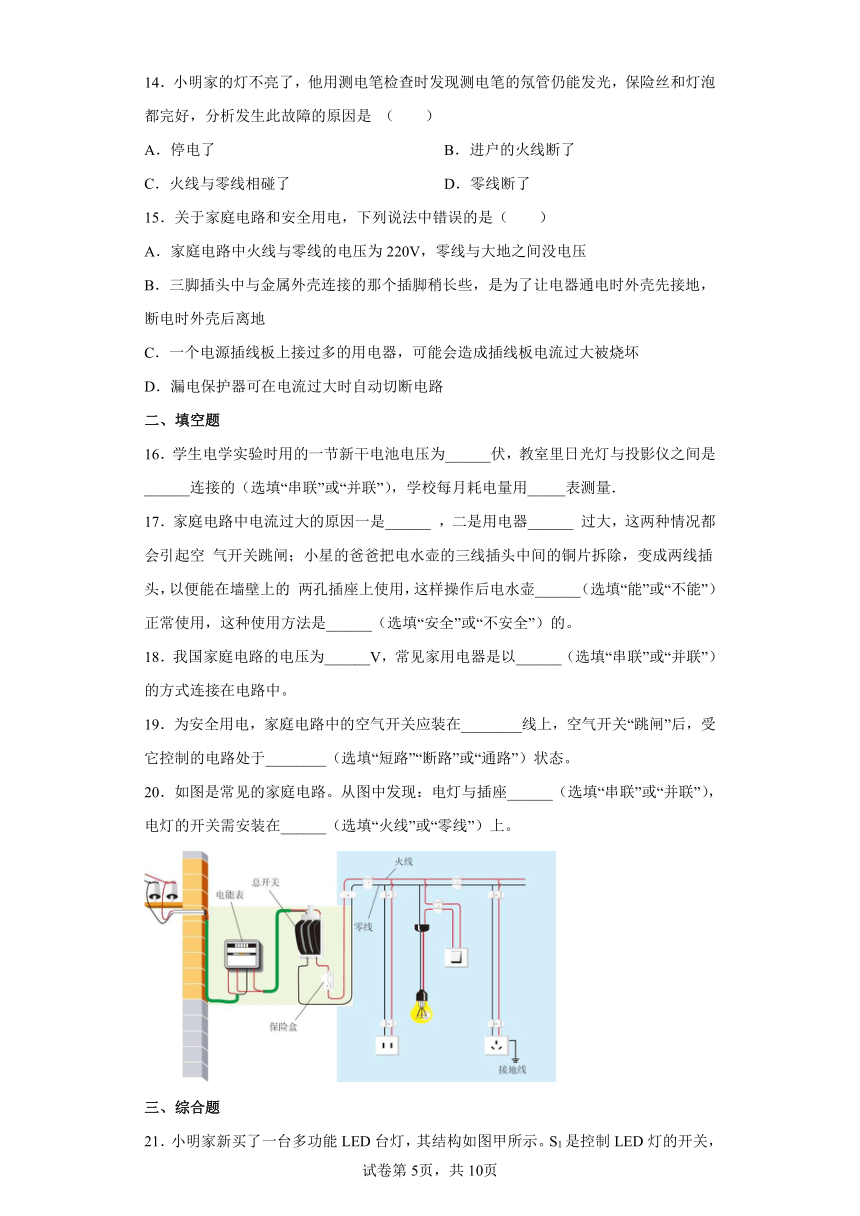

14．小明家的灯不亮了，他用测电笔检查时发现测电笔的氖管仍能发光，保险丝和灯泡都完好，分析发生此故障的原因是 （　　）
A．停电了 B．进户的火线断了
C．火线与零线相碰了 D．零线断了
15．关于家庭电路和安全用电，下列说法中错误的是（　　）
A．家庭电路中火线与零线的电压为220V，零线与大地之间没电压
B．三脚插头中与金属外壳连接的那个插脚稍长些，是为了让电器通电时外壳先接地，断电时外壳后离地
C．一个电源插线板上接过多的用电器，可能会造成插线板电流过大被烧坏
D．漏电保护器可在电流过大时自动切断电路
二、填空题
16．学生电学实验时用的一节新干电池电压为______伏，教室里日光灯与投影仪之间是______连接的（选填“串联”或“并联”），学校每月耗电量用_____表测量．
17．家庭电路中电流过大的原因一是______ ，二是用电器______ 过大，这两种情况都会引起空 气开关跳闸；小星的爸爸把电水壶的三线插头中间的铜片拆除，变成两线插头，以便能在墙壁上的 两孔插座上使用，这样操作后电水壶______（选填“能”或“不能”）正常使用，这种使用方法是______（选填“安全”或“不安全”）的。
18．我国家庭电路的电压为______V，常见家用电器是以______（选填“串联”或“并联”）的方式连接在电路中。
19．为安全用电，家庭电路中的空气开关应装在________线上，空气开关“跳闸”后，受它控制的电路处于________（选填“短路”“断路”或“通路”）状态。
20．如图是常见的家庭电路。从图中发现：电灯与插座______（选填“串联”或“并联”），电灯的开关需安装在______（选填“火线”或“零线”）上。
三、综合题
21．小明家新买了一台多功能LED台灯，其结构如图甲所示。S1是控制LED灯的开关，USB接口可以给手机充电。小明发现即使S1断开，USB接口也能正常使用。安全开关S2位于台灯底部的前端，当台灯倾斜，S2离开桌面时，它会自动断开切断台灯的电源：
(1)根据以上信息，请用笔画线代替导线，将图乙中的电路元件接入电路（假设把火线和零线分别看作电源的两极）；
( )
(2)小明对开关S2很感兴趣，并开始研究其功能。它将台灯点亮，并保持支架和灯头的夹角不变，试着向后调整支架的位置，当达到图丙所示的位置时，台灯虽未倾倒但底座前端刚好翘起，此时S2断开，台灯熄火。如果把台灯看做是杠杆，此时恰好平衡，则动力臂_______ （填 “大于”、“等于”或“小于”）阻力臂，属于_______杠杆 （填“省力”、“费力”或“等臂”）。接下来，小明向固定在底座上的笔筒中放入一支铅笔，这时台灯底座重新落回桌面，S2闭合台灯亮起。当他再从笔筒中取出这只笔时，台灯底座前端翘起，再次熄灭；
(3)小明设想：如果利用安全开关S2制作一个在手机充电时可以自动断电的控制装置，这样就可以避免因夜间手机充电时间过长而带来的安全隐患。经过思考小明只借助了湿巾和少量的水便设计出了一个简易的装置。以下是小明给的设计方案，请将其补充完整：
<1>抽取一张湿巾放进空笔筒中，并把手机数据线插入台灯底座的USB接口，手机开始充电；
<2>慢慢向后调节支架，同时观察手机充电的情况，直至手机刚好开始充电；
<3>保持支架和灯头的位置不变，向笔筒中倒入适量的水，使开关S2闭合。一段时间后，台灯底座前端自动翘起，开关S2切断电路。请解释台灯底座前端自动翘起的原因：________________________；
<4>在不改变支架和灯头位置的前提下，若要缩短充电时间，可采用的方法_____________。
22．在实践活动中，小刚所在的兴趣小组对电热水壶进行了研究与计算．
（1）如图所示，电热水壶使用的都是三脚插头，中间较长的脚连接的是电热水壶的金属外壳，插入三孔插座后可将其与________相连，防止漏电时对人造成伤害．壶底的加热盘烧水时是通过________的方式改变了水的内能．
（2）电热水壶的铭牌如表所示，正常工作时通过电热水壶的电流是多少_____？
（3）为了测量电热水壶的加热效率，小刚在壶中加入额定容量的初温为12℃的水，在额定电压下将其加热到沸腾，用时7min.已知烧水时气压为1个标准大气压，ρ水=1.0×103kg/m3，c水=4.2×103J/(kg·℃），则该电热水壶的加热效率为______？
23．现代化的生活已经离不开电了，电在工厂、电在学校、电在商场…电也在我们的生活中，如图是家庭电路的组成示意图。请你完成下列填空题：
(1)甲、乙两图中，电路连接___________正确（选填“甲图”、“乙图”、“都不”）。
(2)图中B的名称是___________。
24．阅读短文，回答问题
家用除湿机
湿度是指空气的干湿程度，或含有的水蒸气的多少，天气预报中最常用的是相对温度，相对湿度是空气中实际水汽含量与同温度下的最大可容纳水汽含量的百分比值。人体感觉舒适的湿度一般为40%~70%．相对湿度为100%时，称为饱和状态，在饱和状态下，水分不再蒸发。夏季遇到这种天气，人体分泌的汗水难以蒸发，感到闷热难以忍受。冬天的南方，潮湿的空气不仅让人感觉“湿冷”，还会使衣物非常难干。温度低、相对湿度高，蒸发慢，所以南方的冬季经常会出现衣物久晾不干甚至发出异味的情况。南方地区的朋友应对阴冷的主要手段之一就是利用除湿机，在干燥的北方天天开加湿器的朋友是不是觉得很不可思议？
如图，家用除湿机由压缩机、热交换器（蒸发器、冷凝器）、风机、水箱、机壳及控制器组成。由风机将潮湿空气抽入机内，由毛细管中流出的液态冷媒通过蒸发器汽化，此时空气中的水蒸气变成水珠，汇聚到水箱中，干燥的空气由风机排出机外，从蒸发器流出的冷媒被抽入压缩机压缩，经冷凝器冷却后再次从毛细管流入蒸发器，如此循环使室内湿度降低。加湿机一般都内置湿度传感器以实现恒湿功能，当湿度传感器检测到湿度达到设定值时，会自动断开压缩机与风机。水箱中还设有水位控制开关，当水箱水满时，也会自动断开电源。
(1)六月的盐城阴雨绵绵，经常出现衣物久晾不干甚至发出异味，这是因为 ______ ；
(2)为防止除湿机漏电造成事故，需要用 ______ （两线/三线）插头对其供电；
(3)除湿机工作时，水箱中的水是 ______ （填物态变化名称）形成的；
(4)下列关于除湿机的说法正确的是 ______ ；
A．压缩机与风机总是同时启动同时关闭，所以在电路中是串联连接的
B．水位控制开关与湿度控制开关是并联连接的
C．除湿机长时间工作会造成环境温度下降
D．除湿机工作时出风口的温度会高于进风口的温度
(5)某除湿机有40%（干衣模式）、50%、60%、70%等4个恒湿功能档位，如图是它分别工作于不同档位时测得的电流随时间的变化图象，其中属于干衣模式的是 ______ 。
A． B． C． D．
25．(1)如图所示，小丽把完好的试电笔插入连接正确的有电的三孔插座中时，试电笔的氖管不发光，试电笔接触了______；
A．火线 B．零线 C．地线
(2)小丽家电脑的三脚插头如图所示。请判断插头的3号脚应接______。
A．火线 B．零线 C．地线
26．阅读短文，回答问题：
形状记忆合金温控开关
某些合金的形状被改变后，一旦加热到一定的温度时，它又可以魔术般地变回到原来的形状，人们把具有这种“记忆效应”功能的合金称为形状记忆合金。
形状记忆合金可以制作温控开关，如图甲是记忆合金温控开关工作原理图，（a）图是低温时记忆合金的形状，此时电路接通：当其温度达到规定值时，记忆合金将弯曲而切断电路，如图甲（b）所示。
形状记忆合金温控开关有单向形状记忆开关和双向形状记忆开关两种。单向形状记忆开关的合金在升温至特定温度时能恢复到高温形状；降温后，仍维持高温状态形状，需要外力作用才能使它返回到低温形状，双向形状记忆开关的合金在升温至特定温度时恢复高温形状，降温至另一特定温度时又自动恢复低温形状。
图乙虚线方框内是某种电水壶开关控制系统结构简图。该系统主要由记忆合金M和N、固定的金属触片和手动推杆等组合而成。水沸腾时，水蒸气通过管道传导到M，M的温度升高，其下端与金属触片分离；降温后，M又自动回到图示状态。N紧靠电加热器，温度升高到某一值后，N的上端与金属触片分离；降温后需向左按压手动推杆才能使N恢复到图示形状，烧水时，接通电路，如果壶内有水，会把水烧开并自动保温在80℃到100℃之间；如果壶内没有水，N会防止电水壶被干烧损坏。
(1)若图甲为单向形状记忆开关，高温后合金形状如图甲（b）所示，降低温度后，合金形状 ______ （一定/有可能/一定不）能自动返回到图甲（a）所示状态。
(2)图乙中两只记忆合金温控开关 ______ 。
A．都是单向形状记忆开关
B．都是双向形状记忆开关
C．M是单向形状记忆开关，N是双向形状记忆开关
D．M是双向形状记忆开关，N是单向形状记忆开关
(3)N恢复高温形状的温度应 ______ （大于/等于/小于）100℃。
(4)图乙中， ______ 必须按下手动推杆电水壶才可以继续工作。
A．水烧干后
B．水温降至80℃时
C．加上冷水后
D．水温升至100℃时
(5)画出图乙所示电热水壶内部电路图 ______ 。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．A
【解析】
【分析】
【详解】
A．在三孔插座上刚插上电热烧水壶（开关未闭合）的插头时，开关未闭合，保险丝e熔断，说明电路出现了短路现象，即插头短路，故A正确；
B．保险丝熔断后，需要检查电路故障，排出故障后再重新更换保险丝，故B错误；
C．保险丝e熔断后，由于保险丝控制的是火线，三孔插座右孔与火线之间是断开的，故用测电笔测试两孔插座的左右两孔，右孔不发光，故C错误；
D．为了能使空调正常工作，保险丝的熔断电流应该要大于空调的额定电流，故D错误。
故选A。
2．B
【解析】
【分析】
【详解】
A．用湿抹布擦发光的灯泡，水可以导电，有可能会造成触电事故，故A不符合题意；
B．发现有人触电时，应该立即切断电源，可防止救人时引发新的触电事故，故B符合题意；
C．安全用电要求不接触低压带电体，不靠近高压带电体，故C不符合题意；
D．一个插线板供多个大功率用电器同时工作，易造成干路电流过大而发生过载，故D不符合题意。
故选B。
3．A
【解析】
【分析】
【详解】
A．电冰箱接入三孔插座后，能使电冰箱的金属外壳接地，防止由于冰箱的外壳带电而使人发生触电事故，故A正确；
B．断开开关后，A点与零线相连，用试电笔接触A点时，氖管不发光，故B错误；
C．空气开关跳闸，可能是由于短路造成的，也可能是由于电路的总功率过大造成的，故C错误；
D．电冰箱接入三孔插座后，电灯与电冰箱在工作时互不影响，则它们是并联的，故D错误。
故选A。
4．D
【解析】
【分析】
【详解】
A．雷天不在大树下躲避，站在大树下躲避，容易发生雷击现象，故A错误；
B．自来水属于导体，手上有水时拔用电器的插头有可能使电流通过水传到人体上，使人体触电，故B错误；
C．雷雨天在室外使用手机打电话时所发射的电磁波容易引来雷电，造成触电事故，故C错误；
D．发现有人触电应该先切断电源，不能直接用手拉开，否则施救者也会触电，故D正确。
故选D。
5．C
【解析】
【详解】
A．由电路图可知，开关均闭合后，L1与L2并联，L0串联在干路上，若L1发生短路时，因为L0与L1串联，所以L0发光，L2与L1并联，所以L2不发光，故A错误；
B．灯L1、L2均不亮，灯L0正常发光，可能是L1短路，也可能L2短路，故B错误；
C．若L1断路，则L1不发光，因为L1与L2并联，所以L2发光，且L2与L0串联，根据串联电路的分压规律可知，此时两电阻分电源电压，所以两灯发出暗红色的光，故C正确；
D．若电路中存在接触不良，则至少会有一个灯泡不发光，故D错误。
故选C。
6．B
【解析】
【详解】
A．雷雨易击中地面上尖端的突起物体，所以雷雨天不要在树下躲雨，所以A符合安全用电要求，故A不符合题意；
B．教室内空调属于金属外壳的用电器，插头应选用三角插头，所以B不符合安全用电要求，故B符合题意；
C．发生触电时，首先要切断电源，以免再发生触电事故，所以C符合安全用电要求，故C不符合题意；
D．湿抹布能导电，所以做卫生不能用湿抹布擦插座面板，所以D符合安全用电要求，故D不符合题意。
故选B。
7．B
【解析】
【分析】
【详解】
A．由于保险丝的电阻率大、熔点低，而铜丝的电阻率小、熔点高，所以比较长短、粗细均相同的保险丝和铜丝，保险丝的电阻比铜丝的大，故A正确，不符合题意；
B．由图知道，保险丝和铜丝串联，由于串联电路电流处处相等，故B错误，符合题意；
C．由Q=I2Rt知道，电流相同、通电时间相同，电阻大的产生的热量多，所以，电流通过保险丝产生的热量比铜丝的多，故C正确，不符合题意；
D．若换用铜线作保险丝，由于铜丝的熔点高，当电路中电流过大时不会熔断，无法保护电路，所以，为了用电安全，禁止用铜丝代替保险丝，故D正确，不符合题意。
故选B。
8．C
【解析】
【详解】
A．保险丝在电流过大时，由于温度升高而熔断，切断电路，从而起到保护电路的作用。因为铁丝的电阻小、熔点高，在电流过大时不会熔断，起不到保险的作用，故A错误；
B．测电笔的作用是辨别家庭电路中的火线和零线，不能检测物体带正电或负电，故B错误；
C．三脚插头插入插座，中间标有E的插脚与插座的地线连接，这样就可以将家用电器的外壳与地线连接，可以防止金属外壳带电而发生触电事故，故C正确；
D．开关应控制火线，开关要安装在用电器和火线线之间，故D错误。
故选C。
9．B
【解析】
【详解】
A．电能表是测量家庭电路中用电器消耗电能的仪表，故A错误；
B．电路中的电流过大使空气开关“跳闸”，原因可能是短路也可能是用电器的总功率过大，故B正确；
C．人体触电不一定直接接触带电体，也可能是间接接触其他带电体或靠近了高压带电体，这些都可以造成触电，故C错误；
D．在家庭电路中，用电器工作时互不影响，都是并联的，故D错误。
故选B。
10．D
【解析】
【详解】
AB．手不要接触试电笔前端的金属体笔尖，必须接触试电笔末端的金属体笔卡，使电源和大地之间形成通路，故AB错误；
CD．在使用试电笔时，试电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是，此时试电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，不会发生触电事故，因此不能用铁丝代替试电笔中的电阻，而零线与大地之间无电压，所以氖管不发光，故C错误，D正确。
故选D。
11．B
【解析】
【分析】
【详解】
A．用测电笔辨别火、零线时，用笔尖金属体接触火线或零线，手指要接触笔尾金属体，当氖管发光时，说明是接触的是火线，否则是零线，故A错误；
B．电流做功越快，即功率大，根据W=Pt可知，用电器相同时间消耗的电能就越多，故B正确；
C．家庭电路中电流过大的原因可能是发生短路，也可能是用电器的总功率过大，故C错误；
D．导体电阻的大小与导体的材料、长度、横截面积和温度有关，与导体两端电压和通过电流无关，则定值电阻的阻值与加在它两端的电压没有关系，故D错误。
故选B。
12．D
【解析】
【详解】
A．玻璃棒与丝绸摩擦时，玻璃棒失去电子而带正电，丝绸由于得到电子而带等量负电，故A错误；
B．闭合回路中，电源外部电流是由电源正极流向负极；电流方向规定为正电荷的定向移动的方向，导线靠电子导电，而自由电子带负电荷，所以在电源外部导线中的自由电子是从电源负极流向正极；在电源内部电流是由电源负极流向正极，所以在电源内部，导线中的自由电子是从电源正极流向负极，故B错误；
C．图示中，电路中的电流有两个支路，小灯泡分别在两个支路上，是并联连接，故C错误；
D．三孔插座上方插孔内导线与大地相连，而这个插孔通过插头与用电器的外壳相连，当外壳带电时可以将电荷及时导入大地，从而避免触电事故，故D正确。
故选D。
13．C
【解析】
【分析】
【详解】
A．微波炉带有金属外壳，为了防止因为漏电现象而产生的触点现象出现，应该使用三孔插座接入家庭电路，故A错误；
B．在高压线附近放风筝，可能发生触电现象，故B错误；
C．使用试电笔时接触笔尾金属体，试电笔与电线、人体、大地形成闭合回路，才能工作，故C正确；
D．教室总开关跳闸，不一定是电路出现了短路，也可能是电路总电流过大引起；故D错误。
故选C。
14．D
【解析】
【详解】
测电笔能亮，说明火线上有电，而灯泡不亮说明是零线断路。
故选D。
15．D
【解析】
【详解】
A．家庭电路的两根导线，火线和零线之间的电压是220V，零线与大地之间的电压为0V，故A正确，不符合题意；
B．三脚插头中稍长些的插脚是把用电器的外壳与大地相连接，插头插入插座时，电器外壳先接地；拨出时，电器外壳后离开地线，确保安全，故B正确，不符合题意；
C．在一个普通插线板上长时间同时使用多个大功率用电器，导致电流过大，会造成插线板电流过大被烧坏，故C正确，不符合题意；
D．漏电保护器一般是在电路发生漏电现象时才会自动切断电路，而电路中电流过大时不会自动切断电路，故D错误，符合题意。
故选D。
16． 1.5 并联 电能（或“电度”）
【解析】
【详解】
一节新干电池电压是1.5V；由于教室里日光灯与投影仪在工作时互不影响，所以它们是并联连接的；电能表是用来测量电功的仪表，所以，学校每月消耗的电能是用电能表来测量的．
17． 短路 总功率 能 不安全
【解析】
【详解】
[1][2]造成家庭电路电流过大的原因有两个，一是短路；二是过载，即用电器总功率过大。
[3] 电水壶的三线插头中间的铜片连接的是用电器的金属外壳，不影响电水壶的用电，所以拆除后电水壶能正常使用。
[4]拆除三线插头中间的铜片后，电水壶的金属外壳就无法接地，一旦电水壶外壳带电，就可能造成触电事故，这种使用方法是不安全的。
18． 220 并联
【解析】
【详解】
[1]我国家庭电路的电压为220V，工厂的电压为380V。
[2]常见家用电器是以并联方式，因为各用电器独立工作，互不影响。
19． 火 断路
【解析】
【详解】
[1][2]为安全用电，家庭电路中的空气开关应装在火线上，一旦跳闸，火线就处于断路状态，受它控制的电路处于断路状态，不会造成触电事故。
20． 并联 火线
【解析】
【详解】
[1]在家庭电路中，插座是为了方便可移动的家用电器的使用设置的，所以电灯与插座之间是并联的。
[2]家庭电路中，开关控制电灯时，开关一端和电灯相连，另一端和火线相连，这样既能控制电灯，又能在更换灯泡时，断开开关，切断火线，避免触电事故的发生。
21． 大于 省力杠杆 见详解 见详解
【解析】
【分析】
【详解】
(1)[1] S1是控制LED灯的开关所以S1与IED灯串联；S1断开，USB接口也能正常使用，说明LED灯与USB接口并联；S2断开，切断台灯的电源，所以S2在干路上，由此连接电路如图所示：
(2)[2][3]由图丙知，支点在O处，作出动力G1和阻力G2的力臂，如图所示：
由图知，动力臂大于阻力臂，为省力杠杆。
(3)[4]将笔筒中放入纸巾，加入适量水，放在底座上，当水蒸发后，其重力减小，根据杠杆的平衡条件，当动力与动力臂的乘积大于阻力与阻力臂的乘积时杠杆失去平衡，如果充电时间与水蒸发时间相同时，底座前端刚好翘起。
[5]若笔筒中水的质量越少，水蒸发时间短，台灯失去平衡的时间越短，即充电时间越短。
22． 地线 热传递 9.1A 88%
【解析】
【详解】
（1）电热水壶属于金属外壳用电器，所以与电热水壶外壳相连接的是地线，这样即使金属外壳带电，电流会通过地线导入大地，防止造成触电事故的发生．烧水时水吸收热量，温度升高，是利用热传递的方式改变物体内能的；
（2）由铭牌知道，电水壶的额定功率为2000W，额定电压为220V，由P=UI知道，电水壶正常工作时的电流是： ≈9.1A；
（3）由铭牌知道 ，电热水壶的最大容量是：V=2.0L=2.0×10-3 m3 ，电热水壶内装满水时水的质量是：m=ρ水 V=1.0×103 kg/m3 ×2.0×10-3 m3 =2kg，
水需要吸收的热量是：Q吸 =cm（t-t0 ）=4.2×103 J/（kg ℃）×2kg×（100℃-12℃）=7.39×105 J；
根据题意知道，电水壶正常工作时间是：t=7min=420s，所以电水壶正常工作7min消耗电能是：W=Pt=2000W×420s=8.4×105 J；
故该电热水壶的加热效率是： ．
23． 都不 地线
【解析】
【详解】
(1)[1]开关闭合时相当于导线，甲图中当开关闭合时，出现短路，故甲图连接错误；乙图中开关没有接在火线和用电器之间，故乙图连接错误，所以甲乙两图连接都不正确。
(2)[2]根据甲乙两图插座的连接，中间的孔都连接了B导线，所以B导线是地线。
24． 温度低、相对湿度高，蒸发慢 三线 液化 C D
【解析】
【详解】
(1)[1]根据文中“温度低、相对湿度高，蒸发慢，所以南方的冬季经常会出现衣物久晾不干甚至发出异味的情况”，可以得知此问的答案。
(2)[2]三孔插座的第三个孔接地线，地线接用电器的金属外壳，当用电器漏电时，使用三线插头是为了防止漏电时对人体造成伤害。
(3)[3]根据文中“由风机将潮湿空气抽入机内，由毛细管中流出的液态冷媒通过蒸发器汽化，此时空气中的水蒸气变成水珠，汇聚到水箱中”，可知水箱中的水是由水蒸气液化形成的。
(4)[4]A．压缩机与风机总是同时启动同时关闭，不能说明它们是串联的，也可能并联在电路中，由干路开关同时控制两用电器，故A错误。
B．当水位过高或湿度达到设定值时，电路都需要断开，所以两开关需要串联连接在电路中，故B错误
C．蒸发器中的冷媒汽化，需要从空气中吸收热量，导致空气的温度降低，会造成环境温度下降，故C正确。
D．进风口的空气被蒸发器吸收热量，所以除湿机工作时出风口的温度会低于进风口的温度，故D错误。
故选C。
(5)[5]湿度设置的越低，除湿器将空气湿度降至设定值所用的时间越多，除湿器工作的时间越长，由于室外的空气湿度很大，室内空气湿度极易变化，所以除湿器工作的间隔时间会变短，故D符合题意。
故选D。
25． B A
【解析】
【详解】
(1)[1]读图可知，测电笔的使用方法正确，但当试电笔插入插座时，氖管不会亮，说明接触的是零线。
故选B。
(2)[2]三孔插座的左孔接零线，右孔接火线，上孔接地线，故插头的3号脚应接火线。
故选A。
26． 一定不 D 大于 C
【解析】
【分析】
(1)根据单向形状记忆开关的合金的作用回答；
(2)根据单向、双向形状记忆开关的合金的作用，结合题目条件分析；
(3)根据题意分析回答；
(4)降温后需向左按压手动推杆才能使N恢复到图示形状，烧水时，接通电路，据此回答；
(5)根据图乙可知，两记忆开关串联后再与电热丝串联。
【详解】
(1)[1]单向形状记忆开关的合金在升温至特定温度时能恢复到高温形状；降温后，仍维持高温状态形状，需要外力作用才能使它返回到低温形状，高温后合金形状如图甲（b）所示，降低温度后，合金形状一定不能自动返回到图甲（a）所示状态；
(2)[2]单向形状记忆开关的合金在升温至特定温度时能恢复到高温形状；降温后，仍维持高温状态形状，需要外力作用才能使它返回到低温形状，双向形状记忆开关的合金在升温至特定温度时恢复高温形状，降温至另一特定温度时又自动恢复低温形状。水沸腾时，水蒸气通过管道传导到M，M的温度升高，其下端与金属触片分离；降温后，M又自动回到图示状态，故M是双向形状记忆开关；N紧靠电加热器，温度升高到某一值后，N的上端与金属触片分离；降温后需向左按压手动推杆才能使N恢复到图示形状，故N是单向形状记忆开关，故D符合题意。
故选D。
(3)[3]N紧靠电加热器，温度升高到某一值后，N的上端与金属触片分离；降温后需向左按压手动推杆才能使N恢复到图示形状，烧水时，接通电路，如果壶内有水，会把水烧开并自动保温在80℃到100℃之间；如果壶内没有水，N会防止电水壶被干烧损坏，故N恢复高温形状的温度应大于100℃。
(4)[4]由题意，降温后需向左按压手动推杆才能使N恢复到图示形状，烧水时，接通电路；如果壶内有水，会把水烧开并自动保温在80℃到100℃之间；如果壶内没有水，N会防止电水壶被干烧损坏，故图乙中，加上冷水后必须按下手动推杆电水壶才可以继续工作，故C符合题意。
故选C。
(5)[5]根据图乙可知，两记忆开关串联后再与电热丝串联，如下所示：
