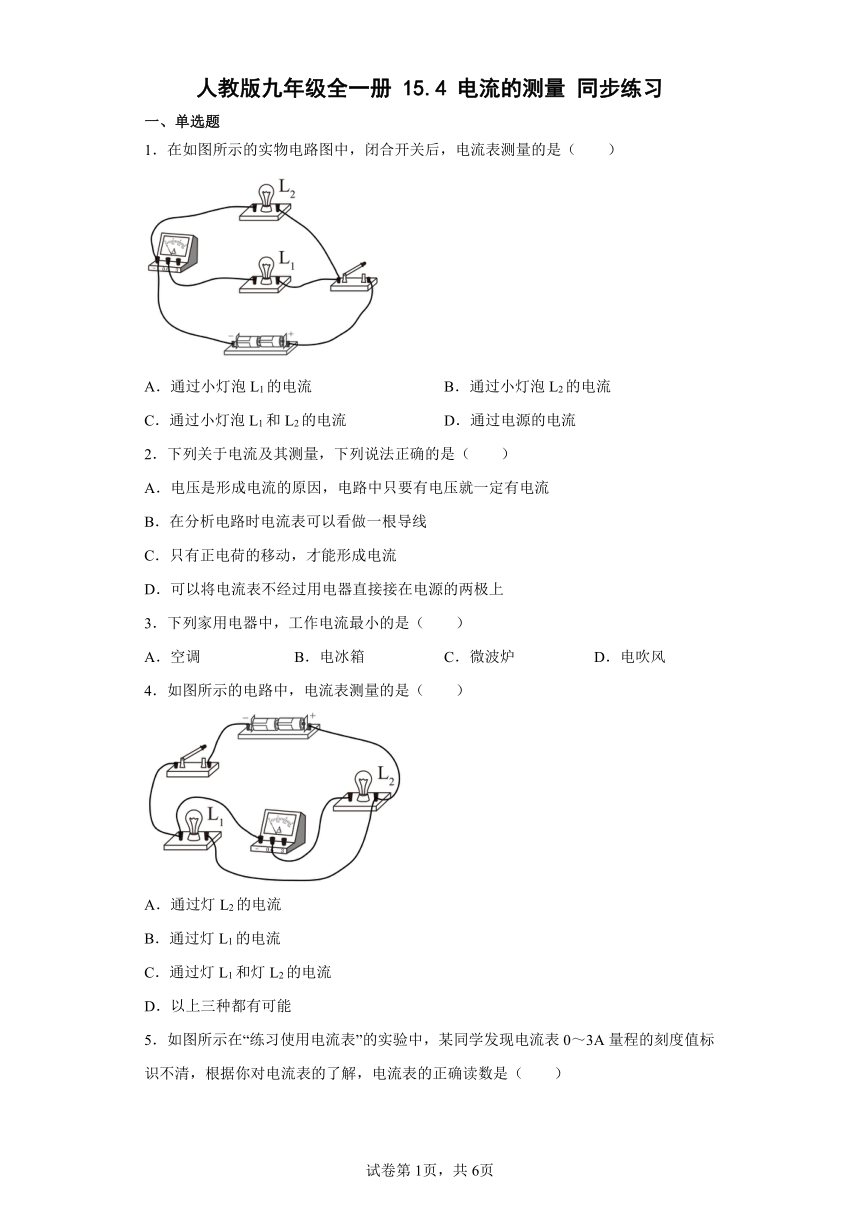

人教版九年级全一册15.4电流的测量同步练习（有解析）

人教版九年级全一册 15.4 电流的测量 同步练习
一、单选题
1．在如图所示的实物电路图中，闭合开关后，电流表测量的是（　　）
A．通过小灯泡L1的电流 B．通过小灯泡L2的电流
C．通过小灯泡L1和L2的电流 D．通过电源的电流
2．下列关于电流及其测量，下列说法正确的是（　　）
A．电压是形成电流的原因，电路中只要有电压就一定有电流
B．在分析电路时电流表可以看做一根导线
C．只有正电荷的移动，才能形成电流
D．可以将电流表不经过用电器直接接在电源的两极上
3．下列家用电器中，工作电流最小的是（　　）
A．空调 B．电冰箱 C．微波炉 D．电吹风
4．如图所示的电路中，电流表测量的是（　　）
A．通过灯L2的电流
B．通过灯L1的电流
C．通过灯L1和灯L2的电流
D．以上三种都有可能
5．如图所示在“练习使用电流表”的实验中，某同学发现电流表0～3A量程的刻度值标识不清，根据你对电流表的了解，电流表的正确读数是（　　）
A．0.24A B．0.44A C．2.2A D．2.4A
6．如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A的示数是0.4A，A1的示数是0.1A，则通过小灯泡L1的电流（　　）
A．0.5A B．0.4A C．0.3A D．0.1A
7．图中，能直接测量通过灯L1电流的电路是（　　）
A． B．
C． D．
8．对于电流，下列说法错误的是（　　）
A．电流是电荷定向移动形成的
B．电流的方向与电荷定向移动的方向相同
C．电流的大小等于单位时间内通过导体任一横截面的电荷量
D．通过导体电流的大小与其两端的电压、电阻有关
9．下图中能直接测量通过灯L1的电流的电路是（　　）
A． B． C． D．

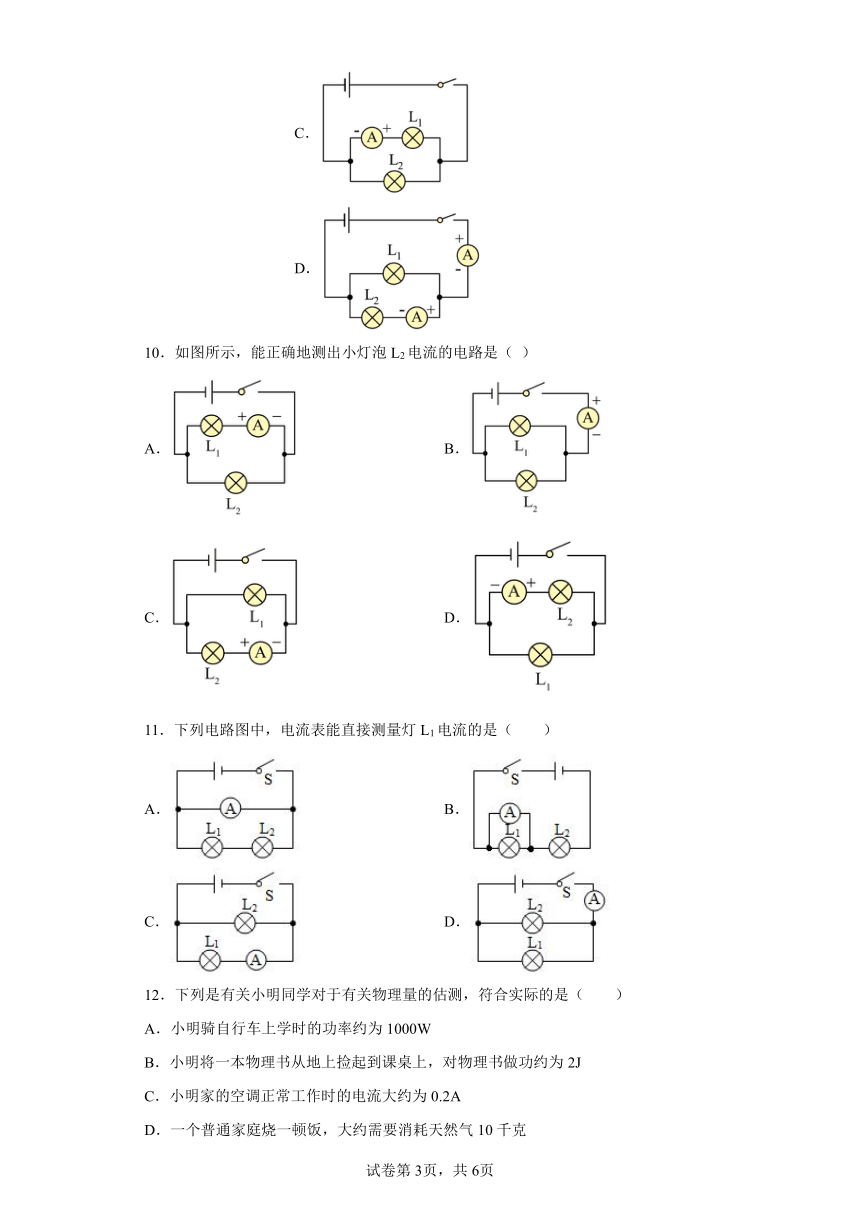

10．如图所示，能正确地测出小灯泡L2电流的电路是（ ）
A． B．
C． D．
11．下列电路图中，电流表能直接测量灯L1电流的是（ ）
A． B．
C． D．
12．下列是有关小明同学对于有关物理量的估测，符合实际的是（　　）
A．小明骑自行车上学时的功率约为1000W
B．小明将一本物理书从地上捡起到课桌上，对物理书做功约为2J
C．小明家的空调正常工作时的电流大约为0.2A
D．一个普通家庭烧一顿饭，大约需要消耗天然气10千克
二、填空题
13．在探究串联电路中电流的规律的实验过程中，小明同学发现：在闭合开关后，灯L1比灯L2要亮，则流过两个小灯泡电流的大小关系是I1_________(填“＞”“＜”或“＝”)I2．
14．如图所示，图中电流表的示数为______。
15．如图所示的电路，电流表要和被测用电器 _____ 联；当开关S闭合后，电流表测量的是通过 _____ （选填：“电源”、“L1”或“L2”）的电流，电流表的指针偏转如图所示，电流表的读数是 _____ 。
16．马路上的路灯总是一起亮，一起灭，它们之间是______连接的（选填“串联”或“并联”，下同）；细心的同学发现：节日小彩灯中若有一个熄灭后，其它灯依然发光，但若取下一个彩灯，则整串灯都会熄灭，小彩灯的连接方式是______。实验用电灯泡正常工作时的电流约为0.2A=______mA。
三、综合题
17．两个小灯泡并联，已知通过L1所在支路电流为0.5A，通过干路电流为1.2A，要求：
（1）画出电路图．______
（2）求通过L2所在支路的电流．（画出等效电路图）_______
18．在某电路中，10秒内通过导体横截面的电量为15库
（1）通过该导体的电流为多少安___？
（2）在如图的电流表上选择合适的量程并标出此电流值_______．
19．（1）如图甲图中两灯是__________联的．请在右侧的方框内画出甲图对应的电路图______．
（2）甲图中两电流表的指针都指在同一位置上（如图乙所示），则通过L1的电流是_________A，干路的电流是__________A，通过L2的电流是_____________A．
20．水管中的水流有大有小，在相同的时间内，从水管中流出的水越多，水流就越大.同样，导体中的电流也有大小，单位时间内通过导体横截面的电荷量叫做电流强度，简称电流.物理学中用Q表示电荷量，t表示通电时间，则电流I的公式为________.如果导体中的电流为2安，那么10秒内通过导体横截面的电荷量是________库.
晓丽同学在掌握了上面知识后，经查阅资料知道：通过导体单位横截面积的电流称为电流密度，用J来表示.那么电流密度J的大小与什么因素有关呢？她将该问题进行了简化：
（1）电子沿着横截面积为S的金属导体运动；
（2）这些电子均以漂移速度v 运动，若流过金属导体单位体积的电子数为n ，每个电子所带的电荷为e ，导体的横截面积为S，晓丽推与出了导体中电流密度J的数学表达式.过程如下：
A．在时间t内，通过导体某一截面的电子总数N= ________.
B．在时间t内，通过圆柱体底面的电荷量Q=nSvte.
C．在时间t内，通过圆柱体的电流I= ________.
D．电流密度J= ________.
21．小华同学根据图甲所示的电路图，在图乙的实物图上用笔画出连线________．在闭合开关后，电流表A1的示数如图丙所示，其读数为_____A，电流表A2的示数如图丁所示，其读数为_____A，则通过小灯泡L1、L2的电流分别是_____A、_____A
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．A
【解析】
【详解】
分析实物图可知，两灯并联，电流表与灯L1串联，因此是测量的灯泡L1的电流。，故BCD不符合题意，故A符合题意。
故选A。
2．B
【解析】
【详解】
A．电压是形成电流的原因，电路是通路、还要有电压就一定有电流，故A错误；
B．电流表的电阻可以忽略不计，在分析电路时电流表可以看做一根导线，故B正确；
C．电荷的定向移动，能形成电流；正、负电荷移动，都能形成电流，故C错误；
D．电流表电阻很小，将电流表不经过用电器直接接在电源的两极上，会造成短路故障，故D错误。
故选B。
3．B
【解析】
【详解】
空调的工作电流约为 ；电冰箱电机是间歇性运转，电冰箱电机运转时的电流约为5A，正常工作电流是一个平均值，约为0.2A；微波炉工作电流约为4.5A；电吹风吹热风时工作电流约为4A，工作电流最小的是电冰箱，故B符合题意，ACD不符合题意。
故选B。
4．A
【解析】
【详解】
开关闭合后，电流从电源正极开始分支，一路经过灯泡L2、电流表，另一路经过灯泡L1，然后两路汇合共同经过开关流向负极，因此两灯并联连接；电流表测量通过灯泡L2的电流。
故选A。
5．C
【解析】
【分析】
【详解】
由图可知，电流表连接0~0.6A量程时，分度值为0.02A，示数为0.44A；因为在电流表的同一刻度处，0~3A量程的读数是0~0.6A量程读数的5倍，所以在0~3A量程的读数为
故ABD不符合题意，C符合题意。
故选C。
6．D
【解析】
【详解】
由电路图可看出A1在支路上与L1串联，则A1测的是L1的电流，即A1的示数为通过L1的电流，所以通过小灯泡L1的电流为0.1A，故D符合题意。
故选D。
7．D
【解析】
【详解】
A．图中电流表在干路上，电流表测干路电流，故A不符合题意；
B．图中电流表与L1串联，但电流表的正负接线柱接反了，不能测L1的电流，故B不符合题意；
C．图中两灯泡并联，电流表与L2串联，电流表测L2支路的电流，不能直接测量通过灯L1的电流，故C不符合题意；
D．图中电流表与L1串联，电流表的正负接线柱正确，能直接测量通过灯L1的电流，故D符合题意。
故选D。
8．B
【解析】
【详解】
A．电荷的定向移动形成电流，要使电路中有电流，电路两端要有电压，而且电路要闭合，故A正确，不符合题意；
B．物理学中规定，电流的方向为正电荷定向移动的方向，在金属导体内，是靠带负电的自由电子导电，电流方向与电子定向移动的方向相反，故B错误，符合题意；
C．根据电流的定义可知，单位时间内通过导体横截面的电量等于电流的大小，故C正确，不符合题意；
D．根据欧姆定律可知，通过导体电流的大小与其两端的电压、电阻有关。电阻一定时，电流与电压成正比；电压一定时，电流与电阻成反比，故D正确，不符合题意。
故选B。
9．C
【解析】
【详解】
A．电流表正负接线柱接反了，故不能直接测量通过灯L1的电流，A不符合题意；
BD．在干路的电流表A测量干路，在支路的电电流表A测量灯泡L2的电流，故BD不符合题意；
C．电流表在灯泡L1所在的支路，故测量灯泡L1的电流，故C符合题意。
故选C。
10．D
【解析】
【详解】
A．由图示电路图可知，电流表正负接线柱接反了，也没与L2串联，故不能测出小灯泡L2的电流，故A不符合题意；
B．由图示电路图可知，电流表测量的是两灯泡并联后的总电流，不能测出通过小灯泡L2的电流，故B不符合题意；
C．由图示电路图可知，电流表正负接线柱接反了，与L2串联，故C不符合题意；
D．由图示电路图可知，电流表与小灯泡L2串联，且电流从正极流入，负极流出，测量通过小灯泡L2的电流，故D符合题意。
故选D。
11．C
【解析】
【详解】
A．电流表并联在电源的两端，将电源短路，不符合题意；
B．电流表与L1并联在电路中，L1被短路，不符合题意；
C．电流表与灯L1串联，测的是通过灯L1的电流，符合题意；
D．电流表串联在干路，测的是干路电流，不符合题意。
故选C。
12．B
【解析】
【详解】
A．人骑自行车的功率约为80W，不会达到1000W，故A不符合题意；
B．一本物理书重力约为2N，课桌的高度约为1m，则捡起物理书所做的功
W=Gh=2N×1m=2J
故B符合题意；
C．家用空调正常工作时的电流约为5A，故C不符合题意；
D．一个普通家庭烧一顿饭，大约消耗天然气0.5m3，那么消耗的天然气的质量
m=ρV=0.8kg/m3×0.5m3=0.4kg
故D不符合题意。
故选B。
13．＝
【解析】
【详解】
根据串联电路的电流处处相等的规律解答．
在探究串联电路中电流的规律的实验过程中，流过两个小灯泡电流的大小关系是；
只所以在闭合开关后，灯L1比灯L2要亮，是因为L1的电阻大，或L1两端分的电压高．
14．
【解析】
【详解】
由图可知，电流表接入电路的量程为，分度值为，指针指在后的第一格，故其示数为。
15． 串 L2 0.28A
【解析】
【详解】
[1][2]电流表要和被测用电器串联；由电路图可知，电流表与灯L2串联，所以电流表测量的是通过L2的电流。
[3]电流表选用的量程是0～0.6A，分度值是0.02A，电流表的示数是0.28A。
16． 并联 串联 200
【解析】
【详解】
[1]马路上的路灯如果一只坏了，其它的路灯还亮，所以它们之间互不影响，是并联的。
[2]因串联电路中用电器之间相互影响，所以取走一个灯，整串彩灯同时熄灭，则说明彩灯间的连接是串联的。
[3]灯泡正常工作时的电流约为
0.2A=0.2×1000mA=200mA
17． 见解析 0.7A
【解析】
【详解】
解：（1）由题意可知，两灯泡并联，然后与开关、电源串联组成电路，如下图所示：
（2）因并联电路中干路电流等于各支路电流之和，
所以，通过L2所在支路的电流：
I2=I﹣I1=1.2A﹣0.5A=0.7A．
答：（1）如上图所示；（2）通过L2所在支路的电流为0.7A．
18． 1.5A 见解析
【解析】
【详解】
（1）由I=Q/t知道，通过导体的电流是：I=Q/t=15C/10s=1.5A；
（2）如果选择0～0.6A，电流表的指针偏转幅度比较大，所以选择量程0～3A量程，如图：
【点睛】
本题考查的是电流的计算和电流表的使用，电流表读数时要注意量程和分度值．
19． 并 0.52 2.6 2.08
【解析】
【详解】
（1）甲图中，电流从正极出发，经过电流表A2后分成两路，一路过L2，一路过电流表A1和L1，汇合后过开关，回负极，故两灯并联，电流表A2测干路电流，电流表A1测L1的电流，开关在干路，电路图如图：
（2）∵电流表A2测量的是干路电流,电流表A1测量的L1的电流，干路电流大于支路电流，
∴电流表A2选的是0 3A的量程，分度值是0.1A，读数是2.6A；电流表A1选的是0 0.6A的量程，分度值是0.02A，读数是0.52A；所以电灯L1中的电流I1＝0.52A，
L2中的电流为I2＝I I1＝2.6A 0.52A＝2.08A.
20． 20
【解析】
【详解】
[1]电流强度I的定义是“单位时间内通过导体横截面的电荷量”，即一定时间内通过导体横截面的电荷量与时间之比即为电流强度，所以电流强度I的公式为：I=．
[2]根据I=，如果导体中的电流为2安，那么10秒内通过导体横截面的电荷量为：
Q=It=2A×10s=20C．
[3]在t时间内电子移动的距离为：
L=vt，
导体的横截面积为S，t时间内通过导体某一横截面的电子数为：
N=nSL=nSvt．
[4]在时间t内，通过圆柱体底面的电荷量Q=nSvte，则在时间t内通过圆柱体的电流为：
I=== nSve．
[5]电流密度的定义为“通过导体单位横截面积的电流”，即通过导体横截面的电流I与导体横截面的面积S的比值即为电流密度，所以电流密度为：
J=== nve．
21． 0.5 0.2 0.2 0.3
【解析】
【详解】
(1)由甲图知,两灯并联,电流表A2测灯L1的电流,电流表A1测总电流，由丙丁两图可知两表都选用小量程，根据电路图连接实物图，如下图所示：
(2)两电流表都选用小量程,分度值为0.02A,电流表A1的示数如图丙所示,其读数为0.5A,即总电流为0.5A;电流表A2的示数如图丁所示,其读数为0.2A,则通过小灯泡L1的电流为0.2A；根据并联电路电流的规律可知,通过L2的电流为：0.5A 0.2A＝0.3A.
【点睛】
（1）分析电路的连接，由丙丁知两表都选用小量程，根据根据电路图连接实物图；（2）电流表与待测电路串联，根据电流表选用的小量程确定分度值，根据并联电路电流的规律求通过L2的电流．
答案第1页，共2页
答案第1页，共2页
