人教版九年级全一册15.5串、并联电路中电流的规律同步练习（有解析）

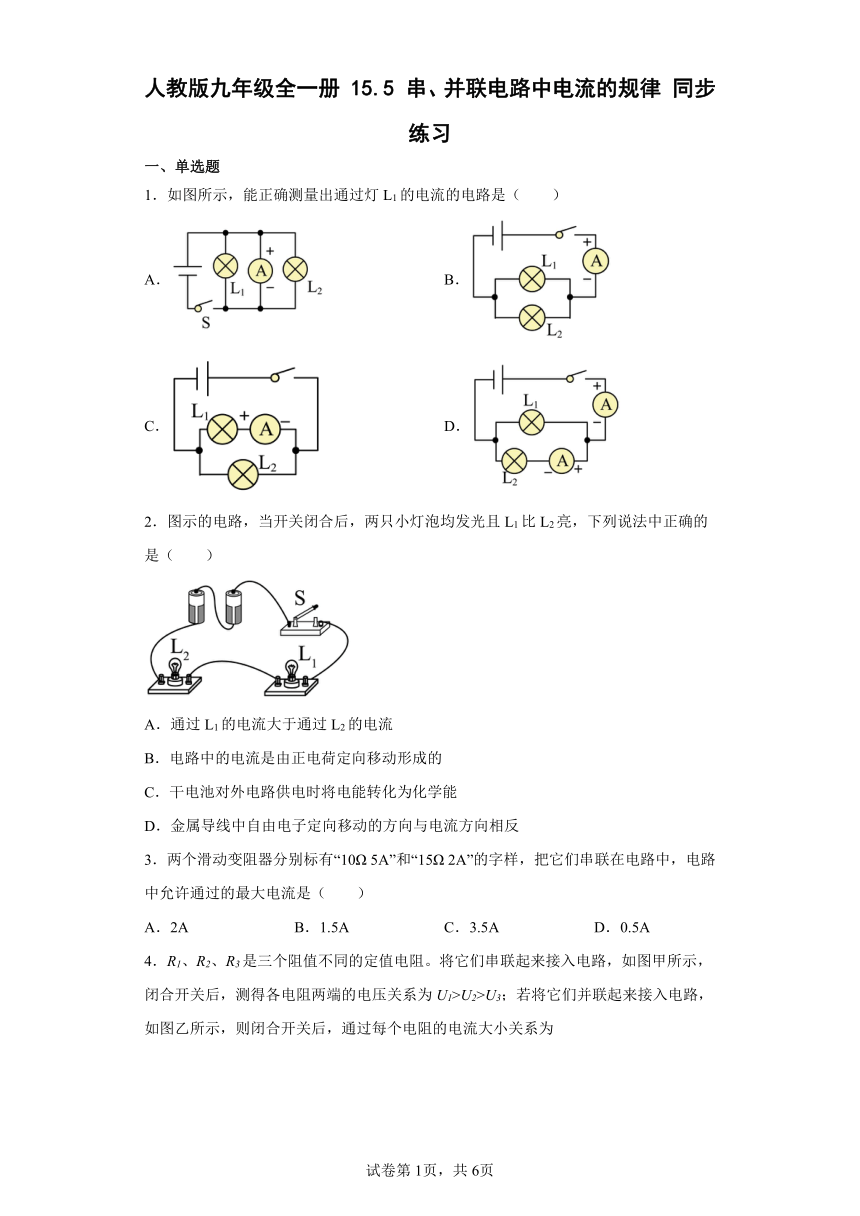

人教版九年级全一册 15.5 串、并联电路中电流的规律 同步练习
一、单选题
1．如图所示，能正确测量出通过灯L1的电流的电路是（　　）
A． B．
C． D．
2．图示的电路，当开关闭合后，两只小灯泡均发光且L1比L2亮，下列说法中正确的是（　　）
A．通过L1的电流大于通过L2的电流
B．电路中的电流是由正电荷定向移动形成的
C．干电池对外电路供电时将电能转化为化学能
D．金属导线中自由电子定向移动的方向与电流方向相反
3．两个滑动变阻器分别标有“10Ω 5A”和“15Ω 2A”的字样，把它们串联在电路中，电路中允许通过的最大电流是（　　）
A．2A B．1.5A C．3.5A D．0.5A
4．R1、R2、R3是三个阻值不同的定值电阻。将它们串联起来接入电路，如图甲所示，闭合开关后，测得各电阻两端的电压关系为U1>U2>U3；若将它们并联起来接入电路，如图乙所示，则闭合开关后，通过每个电阻的电流大小关系为
A．I1>I2>I3 B．I3> I2> I1 C．I1= I2= I3 D．I2> I1> I3
5．如图所示电路，三个不相同的小灯泡接在同一电路中，电流表A1 、A2、A3的示数分别为I1、I2、I3，则灯L1的电流是（　　）
A．I1 -I2 B．I1 -I2 -I3 C．I1 D．I2
6．下列关于电学的基础知识，说法错误的是（　　）
A．摩擦起电的实质是电荷的转移
B．验电器的原理是同种电荷相互排斥
C．在电源外部，电流从正极经过用电器流向负极
D．若通过两灯泡的电流相等，则两灯泡一定是串联
7．如图，定值电阻R=5Ω，其余电阻阻值未知，在ab间接入3V电源时，通过C点电流为0.9A，若将R换为6Ω定值电阻，则通过C点电流为（　　）
A．1.1A B．0.8A C．0.5A D．0.2A
8．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1 L2的电流分别为（　　）
A．0.3A 1.2A B．1.2A 0.3A C．1.5A 0.3A D．1.2A 1.5A
9．如图所示电路，ab分别接电源正负极，A1的示数为1A，A2的示数为1.2A，A3的示数为1.8A，则通过灯L3的电流为（　　）
A．1A B．0.6A C．1.2A D．0.2A
10．如图所示，电路中两个小灯泡均正常发光，则下列说法正确的是（　　）
A．开关只控制灯泡 B．电流表测量灯泡电流
C．电流表测量干路电流 D．电流表、的示数可能相等
二、填空题
11．如图甲所示，闭合开关后，两灯均发光，且两电流表示数均如图乙所示，则流过灯和的电流分别是______A和______A。

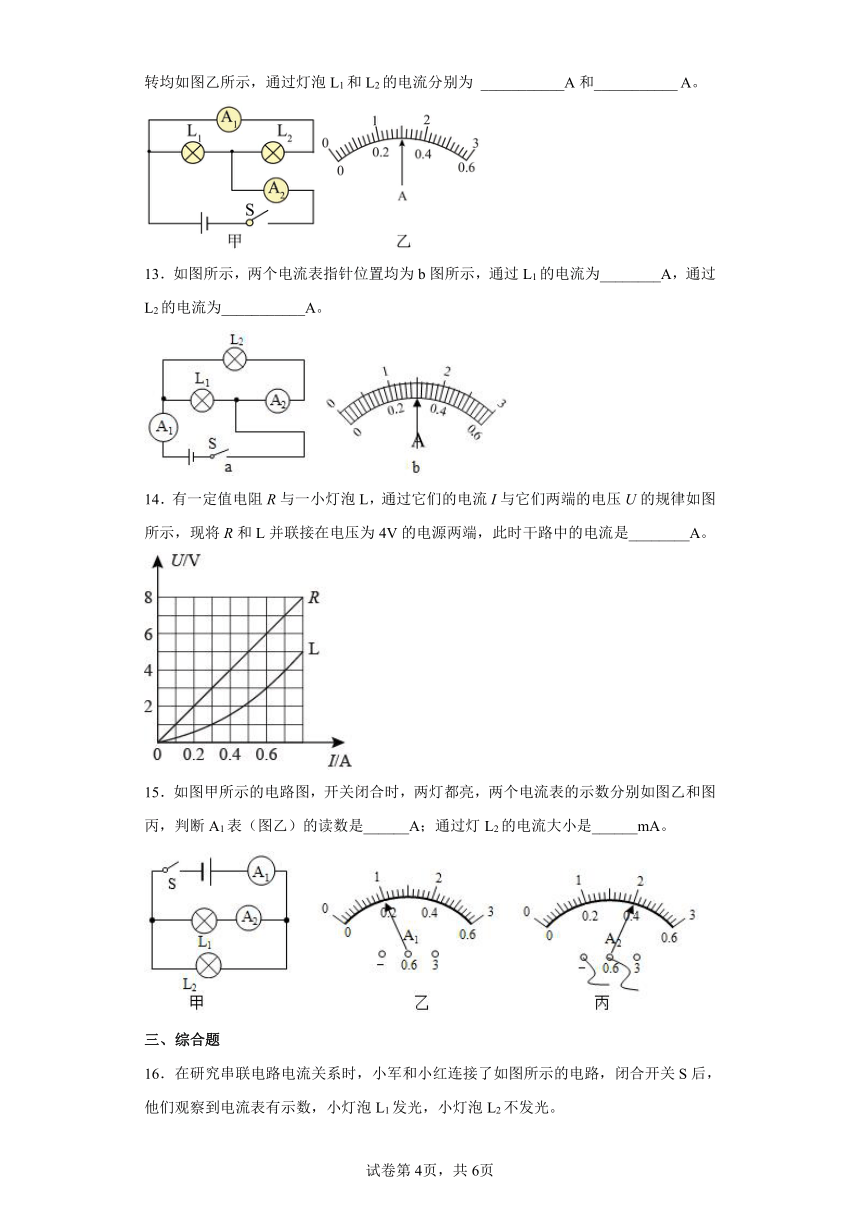

12．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为 ___________A和___________ A。
13．如图所示，两个电流表指针位置均为b图所示，通过L1的电流为________A，通过L2的电流为___________A。
14．有一定值电阻R与一小灯泡L，通过它们的电流I与它们两端的电压U的规律如图所示，现将R和L并联接在电压为4V的电源两端，此时干路中的电流是________A。
15．如图甲所示的电路图，开关闭合时，两灯都亮，两个电流表的示数分别如图乙和图丙，判断A1表（图乙）的读数是______A；通过灯L2的电流大小是______mA。
三、综合题

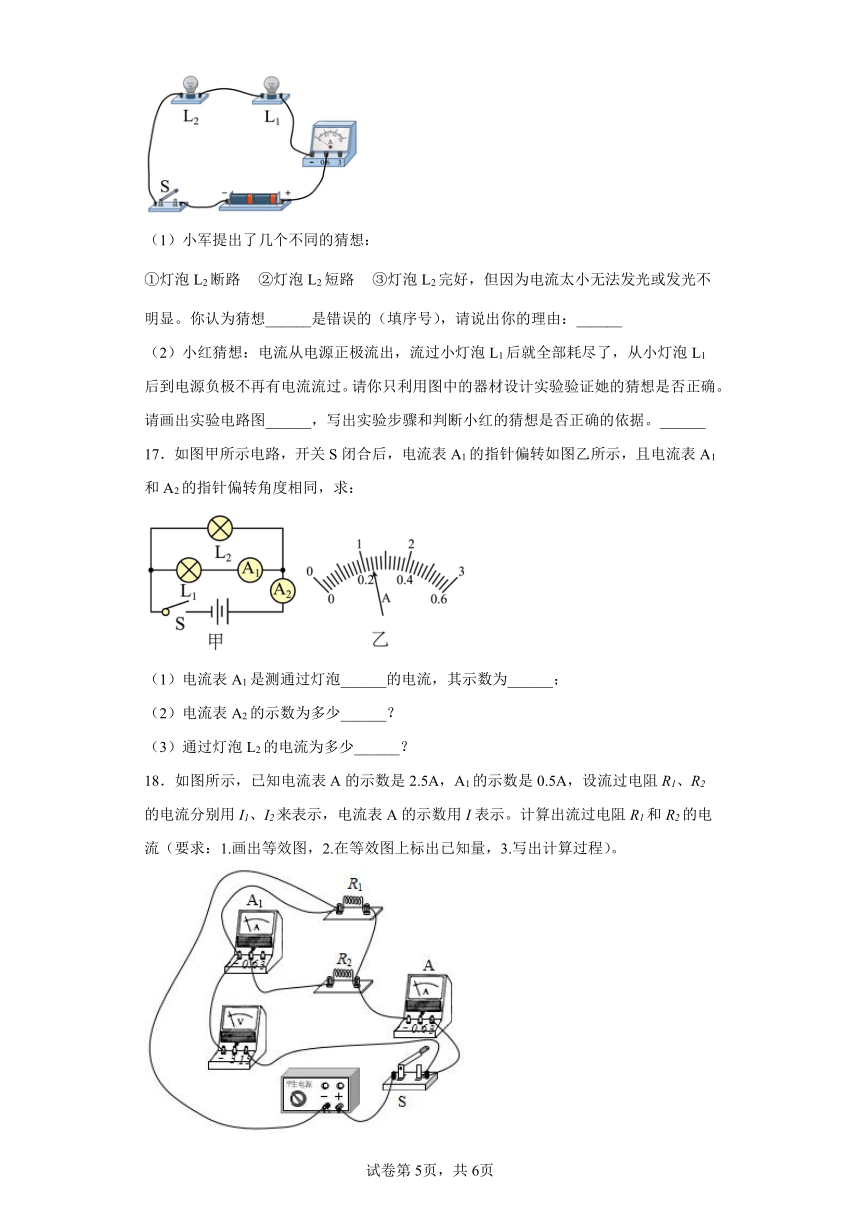

16．在研究串联电路电流关系时，小军和小红连接了如图所示的电路，闭合开关S后，他们观察到电流表有示数，小灯泡L1发光，小灯泡L2不发光。
（1）小军提出了几个不同的猜想：
①灯泡L2断路 ②灯泡L2短路 ③灯泡L2完好，但因为电流太小无法发光或发光不明显。你认为猜想______是错误的（填序号），请说出你的理由：______
（2）小红猜想：电流从电源正极流出，流过小灯泡L1后就全部耗尽了，从小灯泡L1后到电源负极不再有电流流过。请你只利用图中的器材设计实验验证她的猜想是否正确。请画出实验电路图______，写出实验步骤和判断小红的猜想是否正确的依据。______
17．如图甲所示电路，开关S闭合后，电流表A1的指针偏转如图乙所示，且电流表A1和A2的指针偏转角度相同，求：
（1）电流表A1是测通过灯泡______的电流，其示数为______；
（2）电流表A2的示数为多少______？
（3）通过灯泡L2的电流为多少______？
18．如图所示，已知电流表A的示数是2.5A，A1的示数是0.5A，设流过电阻R1、R2的电流分别用I1、I2来表示，电流表A的示数用I表示。计算出流过电阻R1和R2的电流（要求：1.画出等效图，2.在等效图上标出已知量，3.写出计算过程）。
19．如图所示的电路图，在下列情况下，求：
（1）当S1闭合、S2和S3都断开时，电流表A1的示数为1 A，则电流表A2 的示数为多少，A3的示数为多少？
（2）当S2和S3闭合、S1断开时，电流表A3和A2的示数分别为4.5 A和1.5 A，求电流表A1的示数。
（3）若将S1、S2和S3同时闭合会发生什么现象？
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．D
【解析】
【详解】
A．电流表需要串联在被测电路中，故A不符合题意；
B．电流表在干路上，无法测量出通过支路上灯L1的电流，故B不符合题意；
C．流经电流表的电流需从正接线柱流入，负接线柱流出，故C不符合题意；
D．两个灯泡并联，两个电流表分别测出干路电流和L2的电流，根据并联电路电流规律：干路电流等于各支路电流之和便可计算得出L1的电流，故D符合题意。
故选D。
2．D
【解析】
【分析】
【详解】
A．串联电路中电流处处相等，由图知两灯串联，则流过L1的电流与流过L2电流大小相等，故A错误；
B．铜导线中含有大量的自由电子，开关闭合后，该电路中的电流是由自由电子定向移动形成的，故B错误；
C．干电池工作时，将化学能转化为电能，故C错误；
D．物理学中规定正电荷定向移动的方向为电流方向，而电子带负电，所以金属导线中自由电子定向移动的方向与电流方向相反，故D正确。
故选D。
3．A
【解析】
【详解】
两个滑动变阻器允许通过的最大电流分别是5A、2A，将它们串联，由于在串联电路中电流处处相等，如果电路中允许通过的最大电流是5A时，会把另一个滑动变阻器烧坏，所以电路中允许通过的最大电流是2A，故BCD不符合题意，A符合题意。
故选A。
4．B
【解析】
【详解】
如图甲把R1、R2、R3串联起来接入电路，且U1>U2>U3，根据串联电路中电流处处相等，由得
R1>R2>R3
将它们并联起来接入电路，如图乙，根据并联电路各支路电压相等，可得
I1R1= I2R2= I3R3
故
I3> I2> I1
故选B。
5．A
【解析】
【详解】
由图知道，三个规格不同的小灯泡并联在电路中，且A3测灯泡L3的电流I3，A2测灯泡L2、L3的电流I2，A1测干路电流I1，由并联电路干路电流等于各支路电流之和可知，通过L1的电流
I=I1-I2
故选A。
6．D
【解析】
【分析】
【详解】
A．摩擦起电的实质并不是创造了电荷，只是电荷发生了转移，故A正确，不符合题意；
B．验电器带电时由于两个金属箔带同种电荷而张开，其原理是同种电荷相互排斥，故B正确，不符合题意；
C．电路中，在电源的外部，电流从正极出发经过用电器回到负极，故C正确，不符合题意；
D．若通过两灯泡的电流相等，两个小灯泡可能串联也可能并联，如果串联电流一定相等，如果两个相同规格的小灯泡并联时电流也相等，故D错误，符合题意。
故选D。
7．B
【解析】
【详解】
分析电路图可知，R与其余的电阻并联，当定值电阻R=5Ω时，通过其电流大小为
则其余电阻的电流为
当定值电阻R=6Ω时，通过其电流大小为
则通过C点电流为
故选B。
8．B
【解析】
【详解】
由图甲知，该电路为L1、L2的并联电路，电流表A1测干路电路，电流表A2测通过L2的电流。由图乙知，两电流表指针偏转在同一位置，根据并联电路电流特点可知，电流表A1接大量程，示数为1.5A，电流表A2接小量程，示数为0.3A。所以，通过灯泡L2的电流为0.3A，通过灯泡L1的电流
故B符合题意，ACD不符合题意。
故选B。
9．B
【解析】
【详解】
由电路图可知，三个灯泡并联，电流表A1测流过灯L2、L3中的电流，电流表A2测灯L1和L2的电流，电流表A3测通过灯L1、L2、L3的电流；由并联电路的特点求出流过各灯泡的电流。电流表A1测流过灯L2、L3中的电流，则
IL2+IL3=1A①
电流表A2测灯L1和L2的电流，则
IL1+IL2=1.2A②
电流表A3测灯L1、L2、L3的电流，则
I3=IL1+IL2+IL3=1.8A③
③-②可得
IL3=1.8A-1.2A=0.6A
通过灯L3的电流为0.6A。
故选B。
10．C
【解析】
【分析】
【详解】
A．开关在干路上，控制整个电路，故A错误；
B． 电流从正极出来经过开关后分为两路，一路只接了L2，另一路从L1出来又串联了电流表A1，然后和L2合为一路后，在干路上接了电流表A2，因此电流表A1测量灯泡L1的电流，故B错误。
C．电流表A2接在干路上，测干路电流，故C正确；
D．电流表A1测L1的电流，A2测干路电流，而L1和L2是并联关系，干路电流等于个之路电流之和，因此A2示数是灯泡L1和L2电流之和，大于L1电流A1示数，故D错误。
故选C。
11． 0.28 1.12
【解析】
【详解】
[1][2]由甲图可知，灯和并联，电流表测的是灯的电流为，电流表测的是干路电流为，并设流过灯的电流为，由并联电路电流的特点可知，干路电流等于各支路电流之和，由此可知，，故
，
又有
故
12． 1.2 0.3
【解析】
【详解】
[1][2]由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路电流，
因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，所以，干路电流表A1的量程为0～3A，分度值为0.1A，示数I=1.5A，L2支路电流表A2的量程为0～0.6A，分度值为0.02A，示数I2=0.3A，则灯L1中的电流
I1=I﹣I2=1.5A﹣0.3A=1.2A
13． 1.2 0.3
【解析】
【详解】
[1][2]由图a、b可知，两电流表A1和A2分别测量的是干路和支路电流，由于干路电流大于支路电流，即A1测量干路电流，即是大量程，电流I为1.5A。A2测量通过灯泡L2的电流，即选择小量程，所以电流I2为0.3A，由并联电路电流的规律I=I1+I2可得，通过L1的电流为
I1=I-I2=1.5A-0.3A=1.2A
14．1.1
【解析】
【分析】
【详解】
将R和L并联接在电压为4V的电源两端，由并联电路电压特点可知，各支路两端电压都相等，就等于电源电压。所以R和L两端电压都为4V，由图可知，当R两端电压为4V时，流过它的电流I1=0.4A，当L两端电压为4V时，流过它的电流I2=0.7A。并联电路的干路电流等于各支路电流之和，所以干路电流
I= I1+ I2=0.4A+0.7A=1.1A
15． 1 600
【解析】
【详解】
[1]由图可知：开关闭合时，两灯泡是并联连接，电流表A1测量干路中的电流，电流表A2测量L1中的电流；根据电流表A2的量程和指针位置可知：电流表A2的读数为0.4A，因为电流表A1测量干路中的电流，所以电流表A1的读数应大于电流表A2的读数，因此电流表A1的量程为0～3A，故示数为1A。
[2]则根据并联电路干路电流等于各支路电流之和可知，流过灯L2的电流大小为
I2＝I﹣I1＝1A﹣0.4A＝0.6A＝600mA
16． ① 见解析 见解析
【解析】
【详解】
（1）[1][2]由电路图知，两只灯泡串联，当闭合开关S后，发现L1发光，L2不发光，故障不可能是断路，如果灯泡L2断路，两只灯泡都不能发光，只能是短路或电流太小。
（2）[3]把两灯泡调换一下位置再观察，或用电流表分别测出各点的电流再比较，串联电路中电流是处处相等的。电路图如下图所示（电流表放在L2之后）。
[4]实验步骤和实验现象：把电流表连接在L2之后，闭合开关S，观察到小灯泡L1发光，小灯泡L2不发光，电流表有示数，所以这一实验现象说明小红的观点是错误的。
17． L1 0.24 1.2A 0.96A
【解析】
【详解】
解：（1）（2）由电路图可知，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流；因并联电路中干路电流等于各支路电流之和，且电流表A1和A2的指针偏转角度相同，所以，支路电流表A1的量程为，分度值为，其示数为0.24A，即通过L1的电流；干路电流表A2的量程为，分度值为0.1A，其示数为1.2A，即干路电流。
（3）通过L2的电流为
答：（1）电流表A1是测通过灯泡L1的电流，其示数为0.24A；
（2）电流表A2的示数为1.2A；
（3）通过灯泡L2的电流为。
18．2A，0.5A
【解析】
【详解】
解：由实物图可知，电阻R1与R2并联接入电路，电流表A测测量干路电流，电流表A1测量流过电阻R2的电流，电压表测量电源电压，等效图如下图所示：
由电流表示数可知，干路电流为I=2.5A，流过电阻R2的电流为I2=0.5A，由并联电路总电流等于各支路电流之和可知，流过电阻R1的电流为
I1=I-I2=2.5A-0.5A=2A
答：等效图见解析所示，流过电阻R1的电流为2A，流过电阻R2的电流为0.5A。
19．(1) 1A；0A；(2) 3A；(3)发生电源短路现象。
【解析】
【详解】
(1)根据电路图可知，当S1闭合、S2和S3都断开时，L1、L2串联连接，等效电路图如下：
根据电路图可知，电流表A1和A2的都测量电路电流，而串联电路处处电流相等，故电流表A1和A2的示数相等，都等于1A；电流表A3处于断路状态，因此示数为0A；
(2)当S2和S3闭合、S1断开时等效电路图如图所示：
因为并联电路中，干路电流等于各支路电流之和，所以当S2和S3闭合、S1断开时，电流表A1的示数：
；
(3)当S1、S2和S3同时闭合时，电流从电源正极开始，直接从S1、S3回到电源负极，故发生电源短路，电源将被烧坏。
答：(1)电流表A2和A3的示数各1A和0A；
(2)电流表A1的示数为3A；
(3) 若将S1、S2和S3同时闭合会发生电源短路现象。
