人教版九年级全一册20.1磁现象磁场一课一练（有解析）

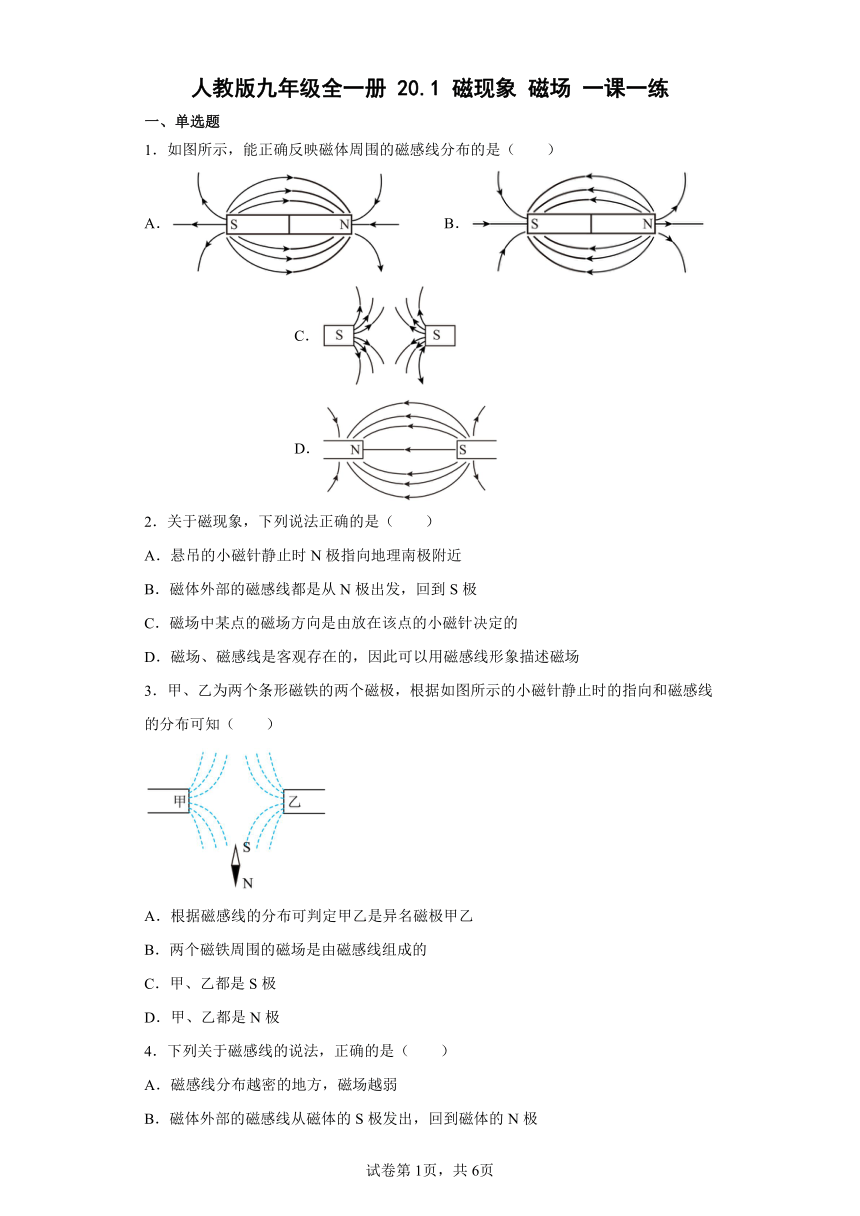

人教版九年级全一册 20.1 磁现象 磁场 一课一练
一、单选题
1．如图所示，能正确反映磁体周围的磁感线分布的是（　　）
A． B． C． D．
2．关于磁现象，下列说法正确的是（　　）
A．悬吊的小磁针静止时N极指向地理南极附近
B．磁体外部的磁感线都是从N极出发，回到S极
C．磁场中某点的磁场方向是由放在该点的小磁针决定的
D．磁场、磁感线是客观存在的，因此可以用磁感线形象描述磁场
3．甲、乙为两个条形磁铁的两个磁极，根据如图所示的小磁针静止时的指向和磁感线的分布可知（　　）
A．根据磁感线的分布可判定甲乙是异名磁极甲乙
B．两个磁铁周围的磁场是由磁感线组成的
C．甲、乙都是S极
D．甲、乙都是N极
4．下列关于磁感线的说法，正确的是（　　）
A．磁感线分布越密的地方，磁场越弱
B．磁体外部的磁感线从磁体的S极发出，回到磁体的N极
C．磁感线是磁场中真实存在的一些曲线，还可以通过实验来模拟
D．磁感线上某一点的切线方向与放在该点的小磁针静止时北极所指的方向相同

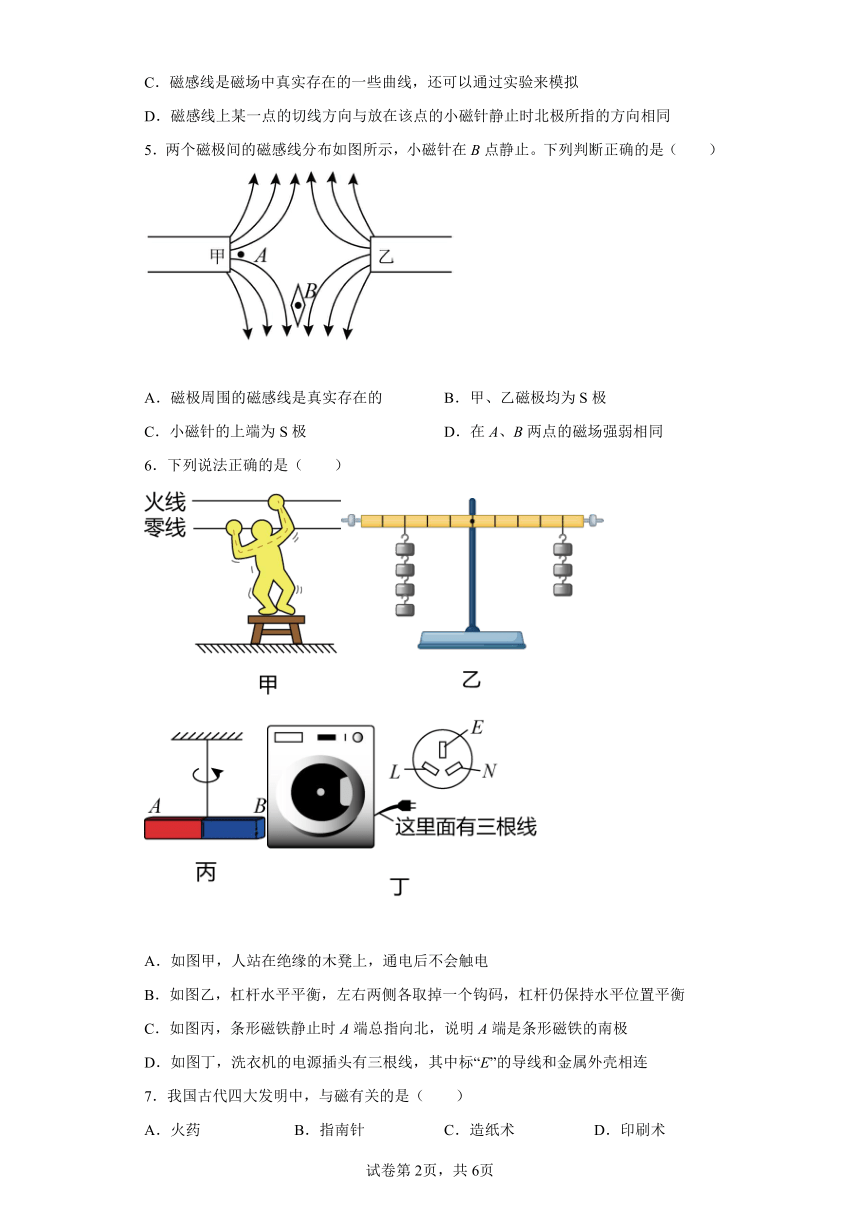

5．两个磁极间的磁感线分布如图所示，小磁针在B点静止。下列判断正确的是（　　）
A．磁极周围的磁感线是真实存在的 B．甲、乙磁极均为S极
C．小磁针的上端为S极 D．在A、B两点的磁场强弱相同
6．下列说法正确的是（　　）
A．如图甲，人站在绝缘的木凳上，通电后不会触电
B．如图乙，杠杆水平平衡，左右两侧各取掉一个钩码，杠杆仍保持水平位置平衡
C．如图丙，条形磁铁静止时A端总指向北，说明A端是条形磁铁的南极
D．如图丁，洗衣机的电源插头有三根线，其中标“E”的导线和金属外壳相连
7．我国古代四大发明中，与磁有关的是（　　）
A．火药 B．指南针 C．造纸术 D．印刷术

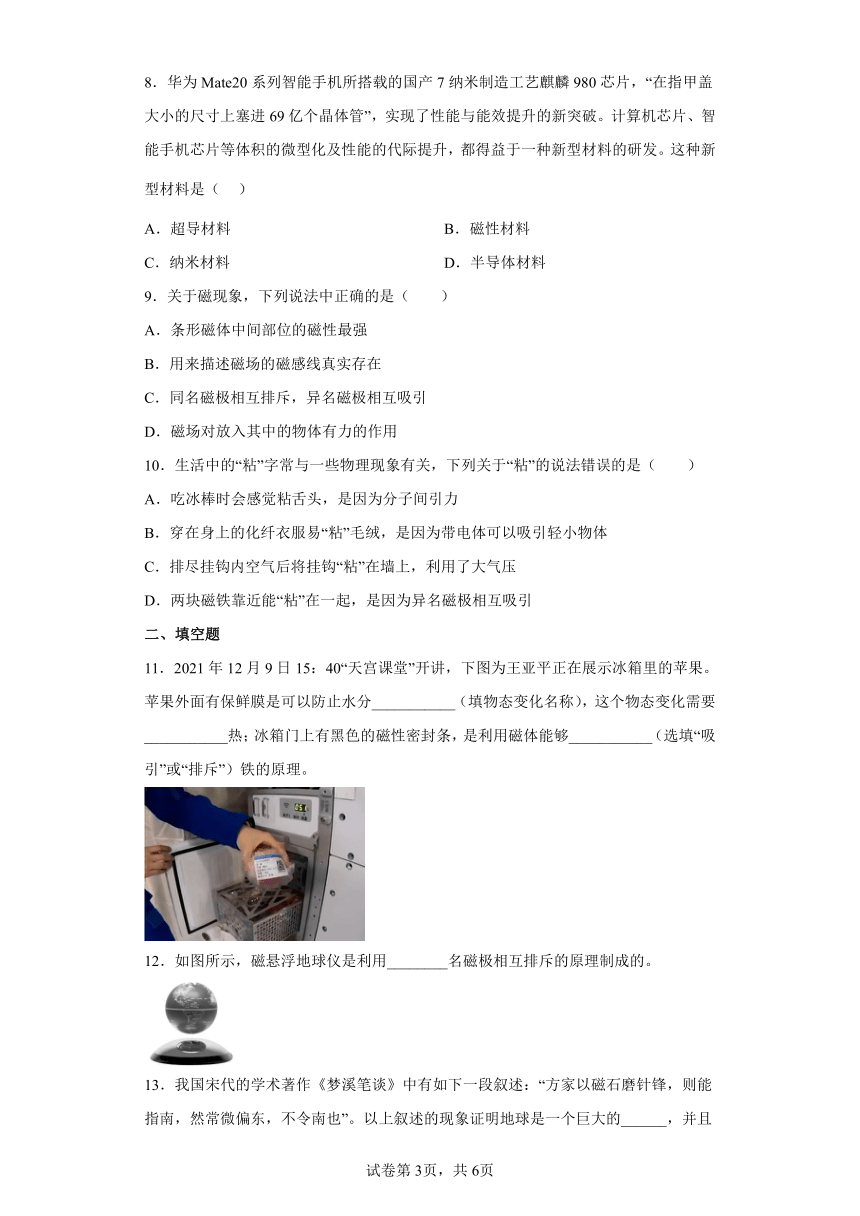

8．华为Mate20系列智能手机所搭载的国产7纳米制造工艺麒麟980芯片，“在指甲盖大小的尺寸上塞进69亿个晶体管”，实现了性能与能效提升的新突破。计算机芯片、智能手机芯片等体积的微型化及性能的代际提升，都得益于一种新型材料的研发。这种新型材料是（ ）
A．超导材料 B．磁性材料
C．纳米材料 D．半导体材料
9．关于磁现象，下列说法中正确的是（　　）
A．条形磁体中间部位的磁性最强
B．用来描述磁场的磁感线真实存在
C．同名磁极相互排斥，异名磁极相互吸引
D．磁场对放入其中的物体有力的作用
10．生活中的“粘”字常与一些物理现象有关，下列关于“粘”的说法错误的是（　　）
A．吃冰棒时会感觉粘舌头，是因为分子间引力
B．穿在身上的化纤衣服易“粘”毛绒，是因为带电体可以吸引轻小物体
C．排尽挂钩内空气后将挂钩“粘”在墙上，利用了大气压
D．两块磁铁靠近能“粘”在一起，是因为异名磁极相互吸引
二、填空题
11．2021年12月9日15：40“天宫课堂”开讲，下图为王亚平正在展示冰箱里的苹果。苹果外面有保鲜膜是可以防止水分___________（填物态变化名称），这个物态变化需要___________热；冰箱门上有黑色的磁性密封条，是利用磁体能够___________（选填“吸引”或“排斥”）铁的原理。
12．如图所示，磁悬浮地球仪是利用________名磁极相互排斥的原理制成的。
13．我国宋代的学术著作《梦溪笔谈》中有如下一段叙述：“方家以磁石磨针锋，则能指南，然常微偏东，不令南也”。以上叙述的现象证明地球是一个巨大的______，并且以事实说明了地球的地理南北极与地磁南北极______（选填“重合”或“并不重合”）。
14．小聪同学非常关注地球的知识，学了物理他发现如果以太阳为参照物，地球是______（选填“运动”或“静止”）的；地球是个大磁体，地磁的南极在地理的______（选填“南极”或“北极”）附近，这也是为什么可以用指南针（小磁针）导航的原因。
15．如图所示是我国早期的指南针——司南，王充在《论衡》中记载“司南之杓，投之于地，其柢指南”。说的是司南静止时其“柢”（勺柄）指向地理的南极，这是因为它在地磁场中受到 ______ 的作用，指向的是地磁的 ______ 极。
三、综合题
16．请仔细阅读下文，并回答文后问题。
纳米陶瓷
纳米陶瓷作为高新科技材料应用广泛。贴于“神舟七号”飞船外表面的“太空”纳米陶瓷，具有永久、稳定的防静电性能，且有耐磨、耐腐蚀、耐高温、防渗透等特点。采用氧化锆材料精制而成的纳米陶瓷刀，具有金属刀无法比拟的优点：刀刃锋利，能切割钢铁等物质。能削出如纸一样薄的肉片；硬度高，其耐磨性是金属刀的60倍；完全无磁性；不生锈变色，健康环保；可耐各种酸碱有机物的腐蚀；为全致密材料，无孔隙、不沾污、易清洁。纳米陶瓷充分体现了新世纪、新材料的绿色环保概念，是高新技术为现代人奉献的又一杰作。
(1)“神舟七号”飞船与空气摩擦呈炽热状态时，飞船舱不至于被烧毁的原因之一是飞船外表面的陶瓷具有________的特点。
(2)纳米陶瓷刀的耐磨性好，是因为它的________高。
(3)如图所示是纳米陶瓷刀、合金钢刀、普通菜刀磨损程度随时间变化的曲线，其中反映纳米陶瓷刀磨损特点的是曲线________（填字母）。

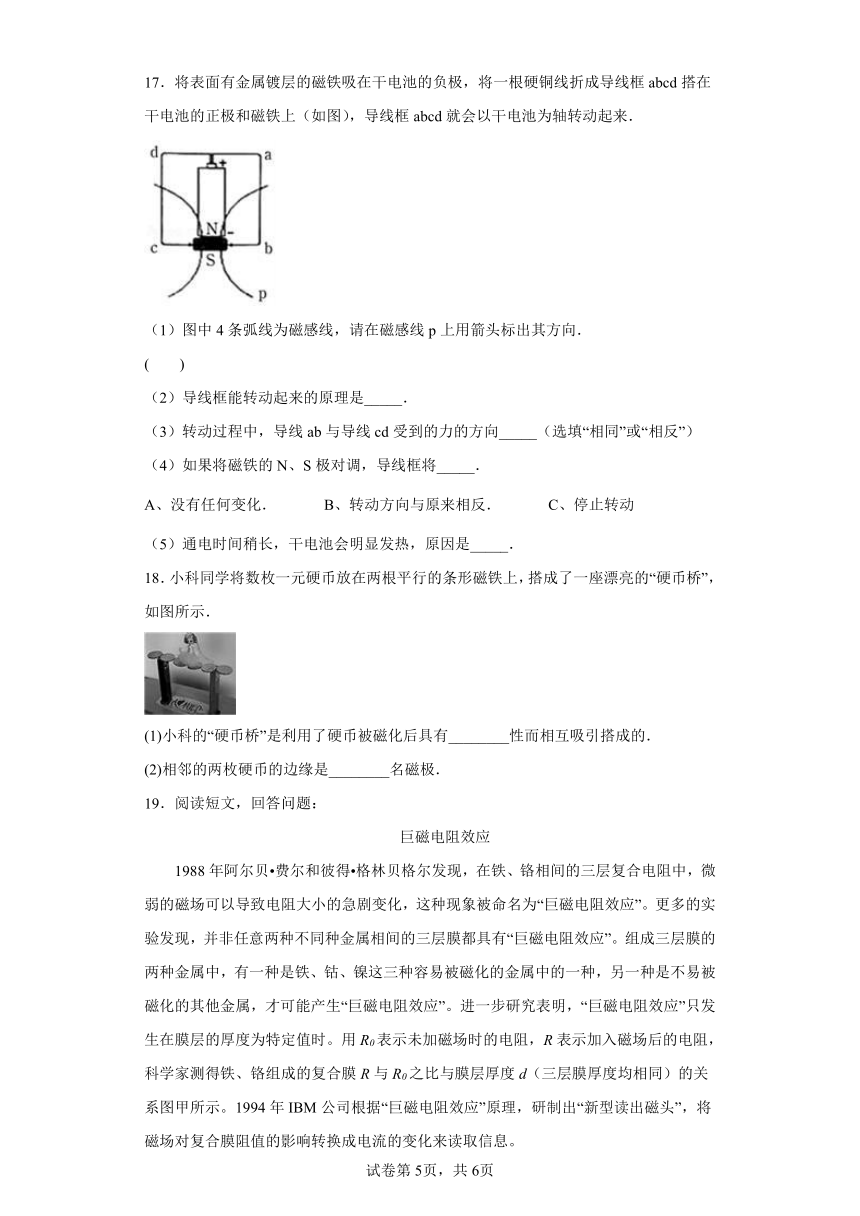

17．将表面有金属镀层的磁铁吸在干电池的负极，将一根硬铜线折成导线框abcd搭在干电池的正极和磁铁上（如图），导线框abcd就会以干电池为轴转动起来．
（1）图中4条弧线为磁感线，请在磁感线p上用箭头标出其方向．
( )
（2）导线框能转动起来的原理是_____．
（3）转动过程中，导线ab与导线cd受到的力的方向_____（选填“相同”或“相反”）
（4）如果将磁铁的N、S极对调，导线框将_____．
A、没有任何变化． B、转动方向与原来相反． C、停止转动
（5）通电时间稍长，干电池会明显发热，原因是_____．
18．小科同学将数枚一元硬币放在两根平行的条形磁铁上，搭成了一座漂亮的“硬币桥”，如图所示．
(1)小科的“硬币桥”是利用了硬币被磁化后具有________性而相互吸引搭成的．
(2)相邻的两枚硬币的边缘是________名磁极．
19．阅读短文，回答问题：
巨磁电阻效应
1988年阿尔贝 费尔和彼得 格林贝格尔发现，在铁、铬相间的三层复合电阻中，微弱的磁场可以导致电阻大小的急剧变化，这种现象被命名为“巨磁电阻效应”。更多的实验发现，并非任意两种不同种金属相间的三层膜都具有“巨磁电阻效应”。组成三层膜的两种金属中，有一种是铁、钴、镍这三种容易被磁化的金属中的一种，另一种是不易被磁化的其他金属，才可能产生“巨磁电阻效应”。进一步研究表明，“巨磁电阻效应”只发生在膜层的厚度为特定值时。用R0表示未加磁场时的电阻，R表示加入磁场后的电阻，科学家测得铁、铬组成的复合膜R与R0之比与膜层厚度d（三层膜厚度均相同）的关系图甲所示。1994年IBM公司根据“巨磁电阻效应”原理，研制出“新型读出磁头”，将磁场对复合膜阻值的影响转换成电流的变化来读取信息。
（1）以下两种金属组成的三层复合膜可发生“巨磁电阻效应”的是_____ ；
A．镍、铬 B．铜、银 C．铜、铬 D．铁、镍
（2）对铁、铬组成的复合膜，当膜层厚度是2.2nm时，这种复合膜电阻_____（选填“具有”或“不具有”）“巨磁电阻效应”；
（3）“新型读出磁头”可将微弱的磁信息转化为_____信息；
（4）铁、铬组成的复合膜，发生“巨磁电阻效应”时，其电阻R比未加磁场时的电阻R0_____（选填“大”或“小”）得多；
（5）图乙是硬盘某区域磁记录的分布情况，其中1表示有磁区域，0表示无磁区域。将铁、铬复合膜制成的“新型读出磁头”组成图乙所示电路，当磁头从左向右匀速经过该区域过程中，电流表读数变化情况应是图丙中的_____ 。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．B
【解析】
【详解】
磁体外部磁感线从N极流向S极，故ACD不符合题意，B符合题意。
故选B。
2．B
【解析】
【详解】
A．悬吊的小磁针静止时N极指向地理北极附近，因为地磁南极在地理北极附近，故A错误；
B．磁体外部的磁感线都是从N极出发，回到S极，故B正确；
C．磁场中某点的磁场方向与是否有小磁针无关，只是规定小磁针静止时N极指向为该点磁场方向，故C错误；
D．磁感线是理想模型，并不存在，可以用磁感线形象描述磁场，故D错误。
故选B。
3．D
【解析】
【详解】
A．在磁体外部，磁感线是从N极出发回到S极的，而图中甲、乙周围的磁感线没有这样分布，说明甲、乙是同名磁极，故A不符合题意；
B．磁场是真实存在的，磁感线是为了描述磁场而引入的假象的曲线，两个磁铁周围的磁场不是由磁感线组成的。故B不符合题意；
CD．图中甲、乙吸引小磁针的S极，根据异名磁极相互吸引可知，甲、乙都是N极，故C不符合题意，D符合题意。
故选D。
4．D
【解析】
【详解】
A．磁感线是假想的，用来描述磁场强弱的，磁感线的疏密表示磁场的强弱，磁感线分布越密的地方，其磁场越强，故A错误；
B．在磁体的外部，磁感线从磁体的N极出来，回到S极；在磁体的内部，磁感线是从S极回到N极，故B错误。
C．磁感线不是真实存在的，是假想出来描述磁场强弱的，可以通过实验来模拟，故C错误；
D．可以用静止时小磁针的指向来描述磁场的方向，小磁针静止时N极所指的方向，是磁场的方向，磁感线上某一点的切线方向也是磁场的方向，故D正确。
故选D。
5．C
【解析】
【详解】
A．为了形象地描述磁场的性质，物理学中引入了磁感线，但磁感线不是真实存在的，故A错误；
B．由图可知，磁感线都是从甲、乙两磁极出来的，所以甲、乙磁极都是N极，故B错误；
C．图中小磁针附近的磁感线方向是向下的，因小磁针在磁场中静止时，其N极的指向为该点的磁场方向，所以小磁针的下端为N极，上端为S极，故C正确；
D．图中A、B两点到磁极的距离不同，且周围磁感线分布的疏密程度不同，所以这两点磁场强弱是不相同的，故D错误。
故选C。
6．D
【解析】
【详解】
A．人手分别握住火线和零线，则人体形成电路，身体内有电流，故会使人体触电，故A错误；
B．如果左右两侧各取掉一个钩码，因
3G×3L＞2G×4L
所以杠杆左端下沉，杠杆不能保持水平位置平衡，故B错误；
C．磁铁都具有指向性，图丙中条形磁铁静止时A端总是指向北方，说明A端是条形磁铁的北极，故C错误；
D．洗衣机的电源插头有三根线，其中标着E的导线和地线和外壳相连，这样做目的是防止因用电器“漏电”而触电，故D正确。
故选D。
7．B
【解析】
【详解】
我国古代四大发明中，与磁有关的是指南针，地球是个天然的大磁体，地球周围存在着磁场，指南针受到地球磁场力的作用，总是指示南北方向，地球的地磁南极在地理北极附近，地磁北极在地理南极附近。
故选B。
8．C
【解析】
【详解】
由“在指甲盖大小的尺寸上塞进69亿个晶体管”知，这些零件所占空间体积极小，空间尺度在纳米级，所以属于纳米材料。
故选C。
9．C
【解析】
【详解】
A．条形磁体的中间磁性最弱，两端磁性最强，故A错误；
B．磁感线是为了描述磁场分布而引入的，不是真实存在的，故B错误；
C．磁极间的相互作用规律是同名磁极相互排斥，异名磁极相互吸引，故C正确；
D．磁场的基本性质是对放入其中的磁体产生磁力的作用，故D错误。
故选C。
10．A
【解析】
【详解】
A．吃冰棒时，较冷的冰棒让舌头上的水凝固，于是冰棒与舌头粘在一起，故A错误，符合题意；
B．穿在身上的化纤衣服与皮肤摩擦而带上了电荷，而带电体能吸引轻小物体，所以化纤衣服能粘住毛绒，故B正确，不符合题意；
C．排尽挂钩内空气，挂钩外的大气压便把挂钩粘在墙上了，故C正确，不符合题意；
D．两块磁铁能相互吸引，是因为异名磁极相互吸引，故D正确，不符合题意。
故选A。
11． 汽化（或蒸发） 吸 吸引
【解析】
【详解】
[1][2]苹果外面有保鲜膜隔断了苹果和空气的接触面积，可以防止水分蒸发，蒸发过程需要吸收热量。
[2]冰箱门上有黑色的磁性密封条，是利用磁体能够能够吸引铁、钴、镍等物质，从而能使冰箱门紧闭，防止热量进入冰箱。
12．同
【解析】
【详解】
同名磁极相互排斥，异名磁极相互吸引。磁悬浮地球仪是利用同名磁极相互排斥的原理制成的。
13． 磁体 并不重合
【解析】
【分析】
【详解】
[1]磁石磨针锋，针成为一个小磁体，小磁体放入地球周围，能指南，说明受到磁场的作用，周围没有其他的磁体，只能是地球产生的磁场，说明地球是个巨大的磁体。
[2]磁石磨针锋，则能指南，然常微偏东，不令南也，即不是正南方向，说明地球的地理南北极与地磁南北极并不重合。
14． 运动 北极
【解析】
【详解】
[1]太阳与地球之间相对位置不断发生变化，因此以太阳为参照物，地球是运动的。
[2] 地磁的南极在地理的北极附近，地磁的北极在地理的南极附近。
15． 地磁场 北
【解析】
【详解】
[1]司南即指南针，是受到了地磁的磁力作用，才会转动。
[2]指南针受到地磁的作用，将指向地磁的N极，即地磁的北极。
16． 耐高温 不能 硬度
【解析】
【分析】
【详解】
(1)[1]因为纳米陶瓷耐高温的特点，“神舟七号”飞船与空气摩擦所产生的热量达不到陶瓷的熔点，所以飞船舱不至于被烧毁。
(2)[2]由材料可知：采用氧化锆材料精制而成的纳米陶瓷刀，完全无磁性；硬度高，其耐磨性是金属刀的60倍。
(3)[3]观察图象知：在磨损时间相同的情况下，曲线c所显示的磨损程度小，这与纳米陶瓷刀的耐磨性好相符合。
【点睛】
认真阅读题目所该材料，结合纳米陶瓷的具有永久、稳定的防静电性能，且有耐磨、耐腐蚀、耐高温、防渗透等特点逐一分析即可。
17． 通电导体在磁场中受到力的作用 相反 B 干电池被短路
【解析】
【分析】
在磁体外部的磁感线，都是从北极出发回到南极；通电导体在磁场中受到力的作用；根据图示分析流过导线ab与导线cd的电流方向，即可判断两导线的受力方向；通电导体在磁场中会受到力的作用，其受力方向与电流方向和磁场方向有关；用导线将干电池两极连起来，会造成电源短路，根据Q＝I2Rt分析发热的原因．
【详解】
（1）在磁体外部的磁感线，都是从北极出发回到南极，磁感线p的方向如图所示：
（2）金属框能转动起来是因为通电导体在磁场中受到力的作用；
（3）由于电流从电源的正极流出，所以图中ab的电流方向是由a到b，导线cd中的电流方向是由d到c，电流方向相同（都向下），由于磁场方向相反（由图知左边磁场斜向左上方，右边磁场斜向右上方），所以此时导线ab与导线cd受到的力的方向相反；
（4）因为通电导体在磁场中受力的方向与电流方向和磁场方向有关，所以将磁铁的N、S极对调（磁场方向相反），导线框将反向转动，故B正确；
（5）用导线直接将电源的正负极相连会造成电源被短路，电流很大，根据Q＝I2Rt可知，通电时间稍长，干电池会明显发热．
18． 磁 异
【解析】
【详解】
当硬币都放在磁体的N极上时，会被磁体磁化，硬币也具有N极和S极，由于异名磁极相互吸引，因此硬币的S极会吸引在磁体的N极上；同理，当硬币都放在磁体的S极上时，会被磁体磁化，硬币也具有N极和S极，由于异名磁极相互吸引，因此硬币的N极会吸引在磁体的S极上；所以搭成了一座漂亮的“硬币桥”．相邻的硬币的边缘因为是异名磁极，才相互吸引．
点睛：磁化后的硬币，和磁铁的极性有必然的关系．通过磁极间的相互作用来进行判断．
19． A 不具有 电流 小 C
【解析】
【详解】
（1）[1]由题意可知，组成三层膜的两种金属中，有一种是铁、钴、镍这三种容易被磁化的金属中的一种，另一种是不易被磁化的其他金属，才可能产生“巨磁电阻效应”。所以镍和铬可以。故A符合题意，BCD不符合题意。
故选A。
（2）[2]根据题意可知，当时，，说明不加磁场和加磁场电阻相同，即没有巨磁电阻效应。由图可知，铁、铬组成的复合膜膜层厚度为2.2nm时，趋近于100%，说明这种复合膜不具有巨磁电阻效应。
（3）[3]由于复合膜的阻值受磁场的影响，所以磁场变化时，复合膜的阻值变化，导致电路中的电流变化，则“新型读出磁头”可将微弱的磁信息转化为电流信息。
（4）[4]由图乙可以看出，铁、铬组成的复合膜，发生“巨磁电阻效应”时，其电阻R与未加磁场时的电阻R0之比，所以R比R0小得多；
（5）[5]在“硬盘的磁信息”中，左数第二、三、五格均为有磁区域，由“巨磁电阻效应”可知，此时电阻要小，相应的电流要变大；而左数第一、四格为无磁区域，电阻没有变化，电流较小。故ABD不符合题意，C符合题意。
故选C。
