人教版九年级全一册20.4电动机（有解析）

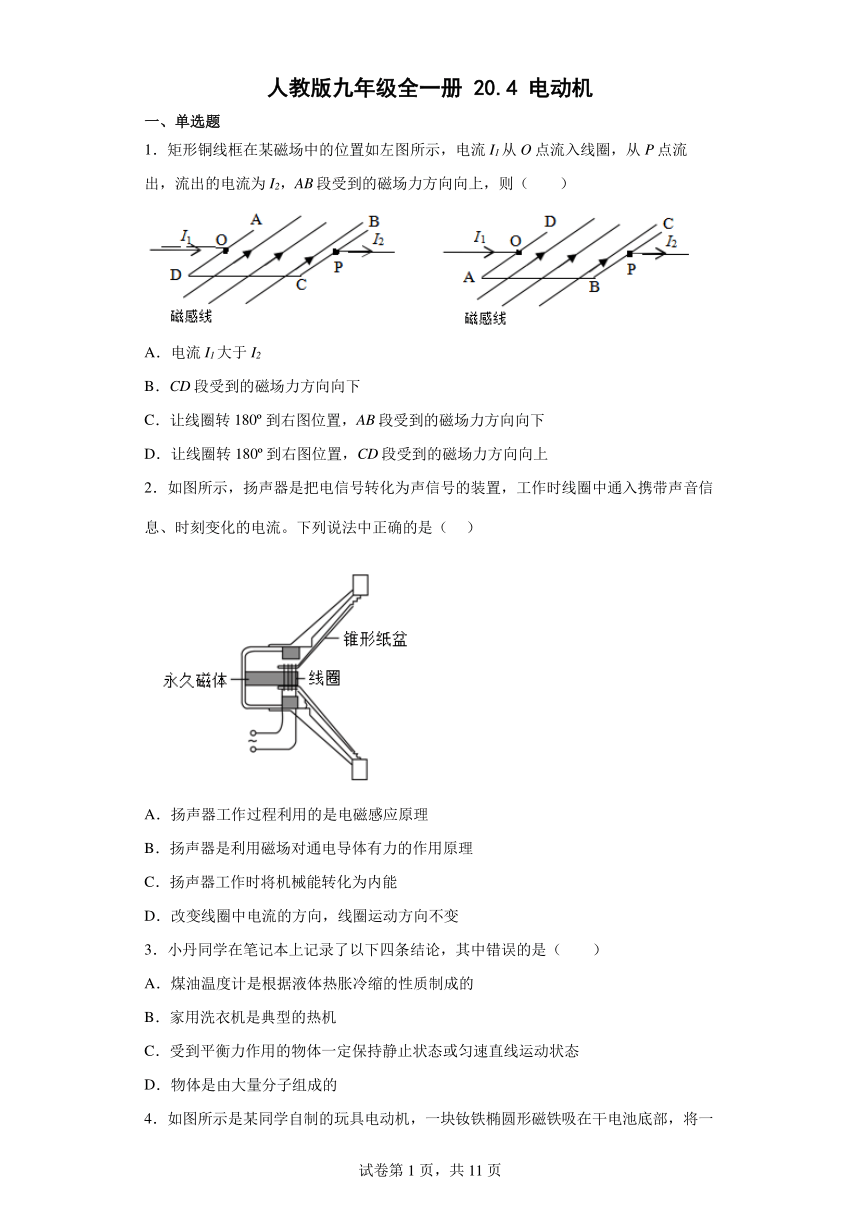

人教版九年级全一册 20.4 电动机
一、单选题
1．矩形铜线框在某磁场中的位置如左图所示，电流I1从O点流入线圈，从P点流出，流出的电流为I2，AB段受到的磁场力方向向上，则（　　）
A．电流I1大于I2
B．CD段受到的磁场力方向向下
C．让线圈转180 到右图位置，AB段受到的磁场力方向向下
D．让线圈转180 到右图位置，CD段受到的磁场力方向向上
2．如图所示，扬声器是把电信号转化为声信号的装置，工作时线圈中通入携带声音信息、时刻变化的电流。下列说法中正确的是（ ）
A．扬声器工作过程利用的是电磁感应原理
B．扬声器是利用磁场对通电导体有力的作用原理
C．扬声器工作时将机械能转化为内能
D．改变线圈中电流的方向，线圈运动方向不变
3．小丹同学在笔记本上记录了以下四条结论，其中错误的是（　　）
A．煤油温度计是根据液体热胀冷缩的性质制成的
B．家用洗衣机是典型的热机
C．受到平衡力作用的物体一定保持静止状态或匀速直线运动状态
D．物体是由大量分子组成的

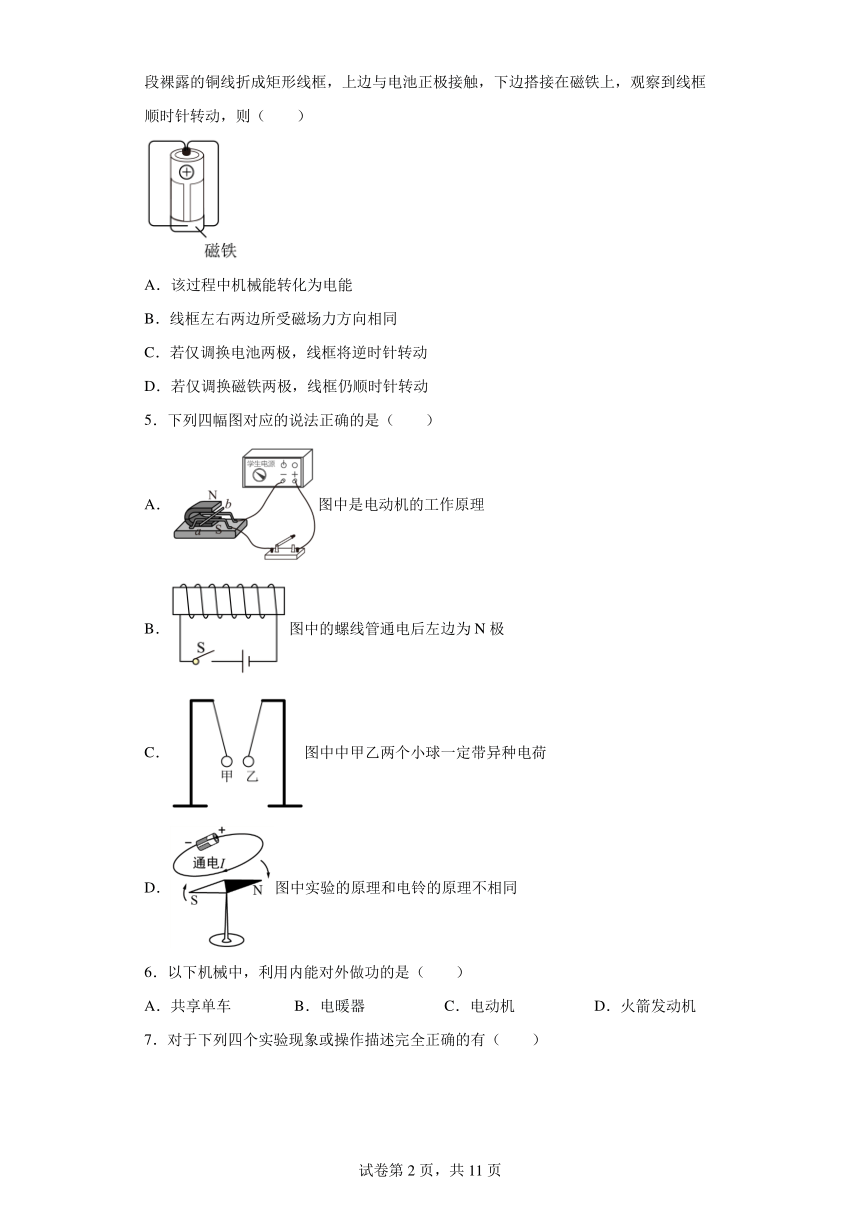

4．如图所示是某同学自制的玩具电动机，一块钕铁椭圆形磁铁吸在干电池底部，将一段裸露的铜线折成矩形线框，上边与电池正极接触，下边搭接在磁铁上，观察到线框顺时针转动，则（　　）
A．该过程中机械能转化为电能
B．线框左右两边所受磁场力方向相同
C．若仅调换电池两极，线框将逆时针转动
D．若仅调换磁铁两极，线框仍顺时针转动
5．下列四幅图对应的说法正确的是（　　）
A．图中是电动机的工作原理
B．图中的螺线管通电后左边为N极
C．图中中甲乙两个小球一定带异种电荷
D．图中实验的原理和电铃的原理不相同
6．以下机械中，利用内能对外做功的是（　　）
A．共享单车 B．电暖器 C．电动机 D．火箭发动机
7．对于下列四个实验现象或操作描述完全正确的有（　　）
①甲图实验现象说明了气体流速越大压强越小
②用天平称量物体质量，称量过程中可以移动平衡螺母
③丙图摩擦后的气球吸引细水流，说明带电体可吸引轻小物体
④丁图中开关闭合导体ab向左运动，若同时改变电流方向和磁场方向，导体ab运动方向不改变
A．①③④ B．①②③ C．①② D．②③④
8．我国年仅24岁的优秀青年科学家曹原研究发现：当两层石墨烯以一个“魔角”叠加在一起时，再加入一定数量的电子，“魔角”石墨烯的电阻突然消失。如果把这一技术应用于生产，它不能用来制作的是（　　）
A．电饭锅 B．电磁铁 C．电动机 D．输电导线
9．如图所示，下列关于电与磁的说法正确的是（　　）
A．使用试电笔判断火线和零线时，手指要按住金属笔卡
B．用毛皮摩擦过的橡胶棒接触验电器，两金属箔片均带正电而张开
C．开关闭合后，根据安培定则，可以判断出通电螺线管的左端为N极
D．法拉第制成的发电机，其原理是通电导线在磁场中受到力的作用
10．下列用电器使用了电动机的是（　　）
A．电风扇 B．电水壶 C．台灯 D．手电筒

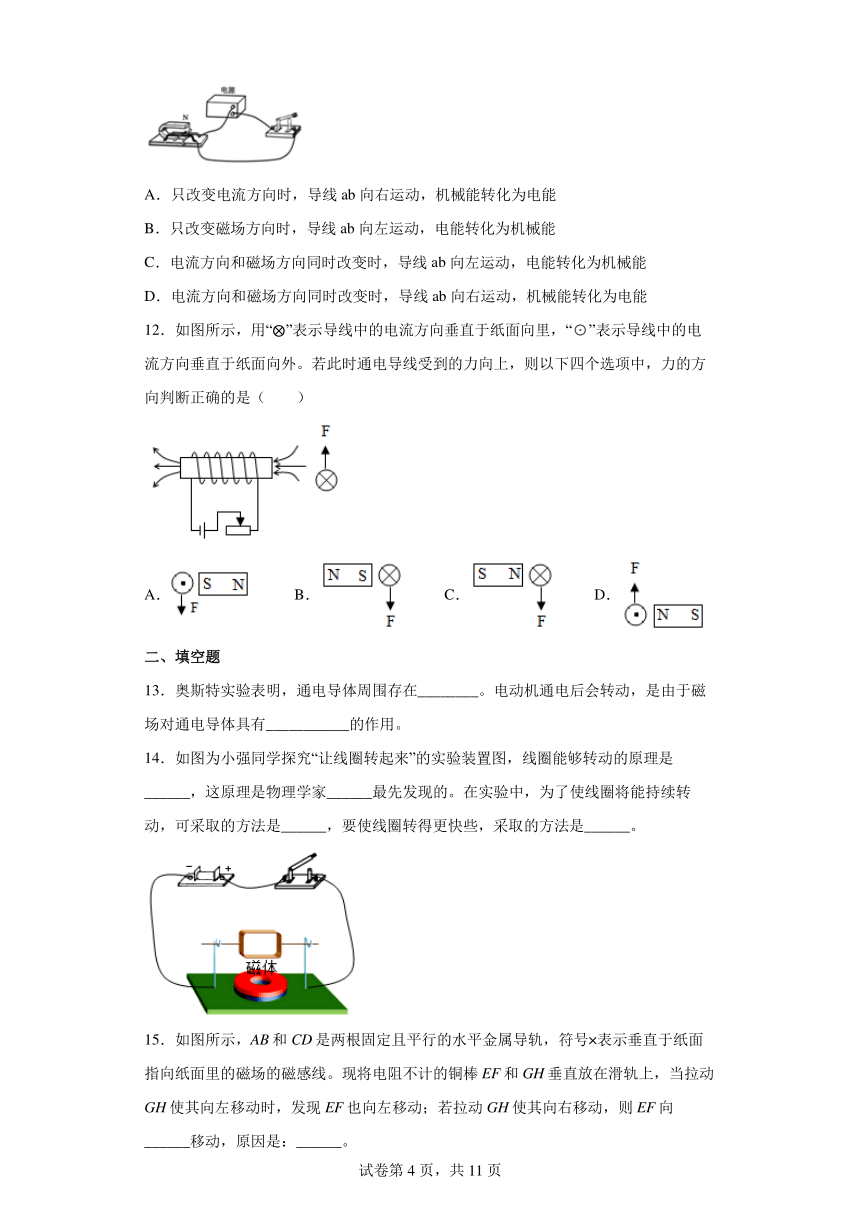

11．如图所示，研究磁场对通电导线作用的实验装置，当闭合开关，电流由a至b通过导线ab时，导线ab向左运动，下列说法正确的是（　　）
A．只改变电流方向时，导线ab向右运动，机械能转化为电能
B．只改变磁场方向时，导线ab向左运动，电能转化为机械能
C．电流方向和磁场方向同时改变时，导线ab向左运动，电能转化为机械能
D．电流方向和磁场方向同时改变时，导线ab向右运动，机械能转化为电能
12．如图所示，用“ ”表示导线中的电流方向垂直于纸面向里，“”表示导线中的电流方向垂直于纸面向外。若此时通电导线受到的力向上，则以下四个选项中，力的方向判断正确的是（　　）
A． B． C． D．
二、填空题
13．奥斯特实验表明，通电导体周围存在________。电动机通电后会转动，是由于磁场对通电导体具有___________的作用。
14．如图为小强同学探究“让线圈转起来”的实验装置图，线圈能够转动的原理是______，这原理是物理学家______最先发现的。在实验中，为了使线圈将能持续转动，可采取的方法是______，要使线圈转得更快些，采取的方法是______。

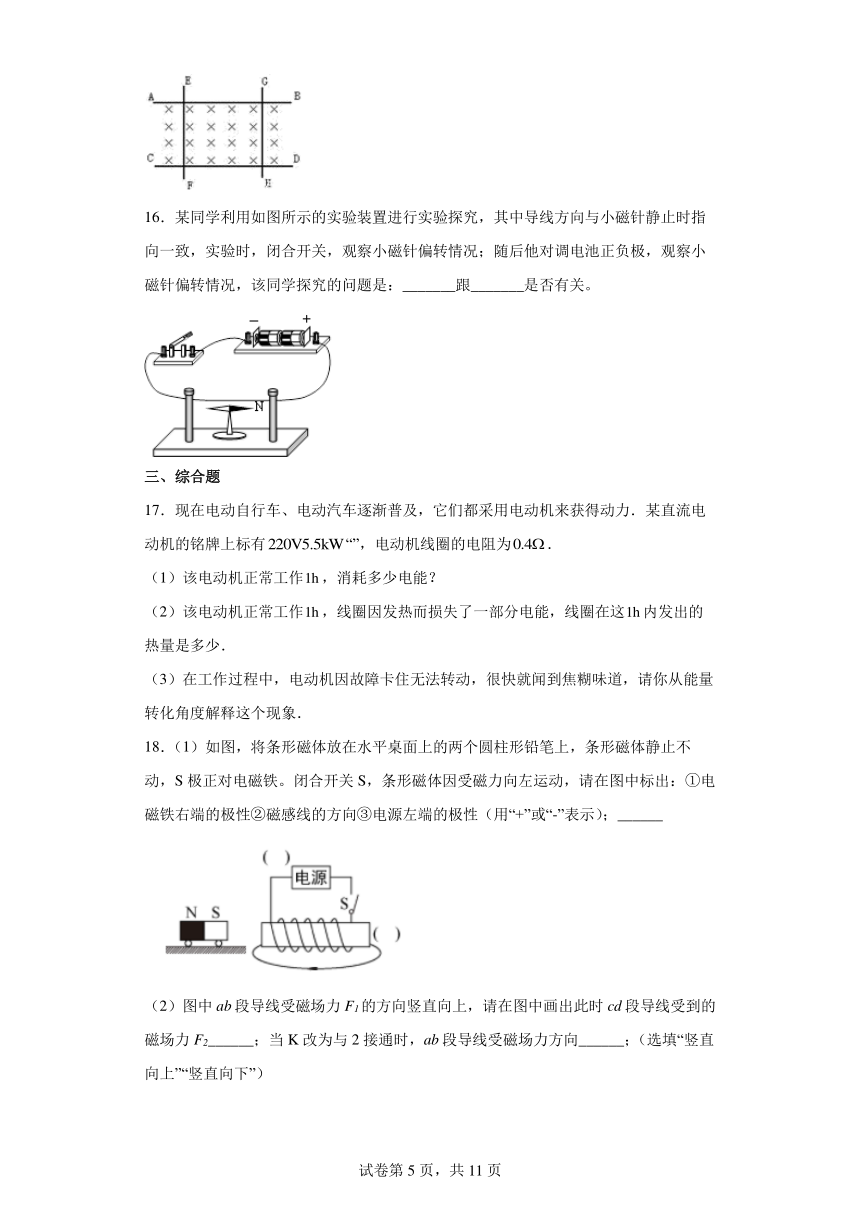

15．如图所示，AB和CD是两根固定且平行的水平金属导轨，符号×表示垂直于纸面指向纸面里的磁场的磁感线。现将电阻不计的铜棒EF和GH垂直放在滑轨上，当拉动GH使其向左移动时，发现EF也向左移动；若拉动GH使其向右移动，则EF向______移动，原因是：______。
16．某同学利用如图所示的实验装置进行实验探究，其中导线方向与小磁针静止时指向一致，实验时，闭合开关，观察小磁针偏转情况；随后他对调电池正负极，观察小磁针偏转情况，该同学探究的问题是：_______跟_______是否有关。
三、综合题
17．现在电动自行车、电动汽车逐渐普及，它们都采用电动机来获得动力．某直流电动机的铭牌上标有“”，电动机线圈的电阻为．
（1）该电动机正常工作，消耗多少电能？
（2）该电动机正常工作，线圈因发热而损失了一部分电能，线圈在这内发出的热量是多少．
（3）在工作过程中，电动机因故障卡住无法转动，很快就闻到焦糊味道，请你从能量转化角度解释这个现象．
18．（1）如图，将条形磁体放在水平桌面上的两个圆柱形铅笔上，条形磁体静止不动，S极正对电磁铁。闭合开关S，条形磁体因受磁力向左运动，请在图中标出：①电磁铁右端的极性②磁感线的方向③电源左端的极性（用“+”或“-”表示）；______
（2）图中ab段导线受磁场力F1的方向竖直向上，请在图中画出此时cd段导线受到的磁场力F2______；当K改为与2接通时，ab段导线受磁场力方向______；（选填“竖直向上”“竖直向下”）
（3）如图所示，轻质弹簧一端固定在墙上，物体M沿粗糙地面水平向左运动，压缩弹簧运动到A点时，速度为vA，在方框内以点代M，画出M经过A点时的受力示意图。（图中已标示了弹簧对M的弹力）______
19．阅读短文，回答问题：
阅读以下材料，回答下列问题．
人工心脏泵
血液是人体输送氧气与营养的主要载体，心脏就像发动机，为这一输送提供了动力．医生给心脏疾病的患者做手术时，往往要用一种称为“人工心脏泵”的体外装置来代替心脏，以推动血液循环．如图甲是该装置的示意图，线圈AB固定在用软铁制成的活塞柄上（相当于一个电磁铁），通电时线圈与活塞柄组成的系统与固定在左侧的磁体相互作用，从而带动活塞运动．活塞筒通过阀门与血管相通，阀门S1只能向外开启，S2只能向内开启．手术时，还需要利用电磁血流计来检测血流速度和血流量（血流量指单位时间内通过血管横截面的血液体积），其示意图如图乙所示．使用时，将血管放置于两磁极之间，两金属电极a、b与血管壁接触，就会有微弱电流流过仪表显示出血流速度．
研究表明，血管内血流速度会随血管横截面积的变化而变化，且血液匀速通过血管时，受到的阻力与血液的流速成正比．当血管横截面积为正常值的n倍时，测得心脏主动脉血管内血液匀速流动的速度v与n的数值如表所示．
n 1．00 0．90 0．80 0．75 0．60
v/ms﹣1 0．180 0．200 0．225 0．240 0．300
（1）甲图中，当线圈中的电流从A流向B时，活塞向______（选填“左”或“右”）运动，血液从______（选填“S1流出”或“S2流入”）．线圈中的应该用_____（选填“直流电”或“交流电”）．
（2）图乙中电磁血流计的工作原理是________；若仅调换两磁极的位置，则流过仪表电流的方向将______（选填“不变”或“相反”）；若某次测得血流速度为0．2m/s，血流量为10﹣4 m3/s，则对应血管的横截面积为__m2．
（3）若某人心脏主动脉血管的横截面积为正常人的0．85倍时，血管内血液匀速流动的速度应为______m/s．（结果保留两位小数）
（4）在图丙中画出v与n的关系图像．
________________
（5）当心脏主动脉血管的横截面积变化时，其内血液匀速流动，推动血液流动的功率P与下列哪一选项成正比？答：______．
A．n B．1/n C．n2 D．1/n2
20．如图（1）为最新型的智能穿戴设备谷歌眼镜（Google Project Glass），它的外观类似一个环绕式眼镜，其中一个镜片具有微型显示屏的功能。眼镜可将信息传送至镜片，并且允许穿戴用户通过声音控制，Google眼镜包含了很多高科技，包括蓝牙，Wi﹣Fi，骨传导耳机，照相机，麦克风，触摸盘以及帮助你探测倾斜度的重力感应和陀螺仪
（1）下列关于谷歌眼镜说法正确的是______
A．谷歌眼镜的耳机系统采用骨传导是因为固体能够传声 B．wifi无线信号是通过电磁波来传递信息的
C．谷歌眼镜是通过音调来辨别声音是否由使用者发出 D．麦克风是将电信号转化成声信号的装置
（2）谷歌眼镜内置一块3.6V 容量为600mAh的电池，高负荷使用仅可以坚持6个小时．并且在使用中因为电流的________效应会有明显的发热，给使用者带来不适．试计算谷歌眼镜在高负荷使用中的平均功率为________W；
（3）重力感应装置可以侦测到眼镜佩戴者头部的倾斜程度，如图（4）为一种重力感应装置的部分结构，其中A为高2mm重0.1g的柱形金属重物，固定在长1cm的轻质金属杆中央，杆的两头杆粘连在BC两个压电感应器上。当装置水平放置，若以B为支点，压点感应器C所受压力为________N。若压电感应器上产生的电压与压力成正比，试计算该装置左端向下倾斜45°度（如图（5））时，bc两个压电感应器产生的电压UB________UC 。
21．阅读材料，回答问题．
血液是人体输送氧气与营养的主要载体，心脏就像发动机，为这一输送提供了动力．医生给心脏疾病的患者做手术时，往往要用一种称为“人工心脏泵”的体外装置来代替心脏，以推动血液循环．如图甲是
该装置的示意图，阀门S1只能向外开启，S2只能向内开启．手术时，还需要利用电磁血流计来检测血流速度和血流量（血流量指单位时间内通过血管横截面的血液体积），其示意图如图乙所示．使用时，将血管放置于两磁极之间，两金属电极a、b与血管壁接触，就会有微弱电流流过仪表显示出血流速度．
某实验小组用电磁血流计研究血管中血流速度与n的关系．n为病人心脏血管横截面积与正常人心脏血管横截面积的比值，测得病人心脏主动脉血管内血液匀速流动的速度v与n的数值如下表．
研究表明，血管内血流速度会随血管横截面积的变化而变化，且血液匀速通过血管时，受到的阻力f与血液的流速v成正比，即f=kv，k为常数，血管横截面积越小，血液流速越快，受到的阻力越大，心脏的负担就越重．
（1）甲图中，当线圈中的电流从B流向A时，活塞向___________（选填“左”或“右”）运动，血液从___________（选填“S1流出”或“S2流入”）．
（2）电磁血流计的原理与___________（选填“电动机”或“发电机”）的原理相似．利用电磁流量计___________（可以／不可以）测量某食用油管道中油的流量．
（3）图乙中若仅调换两磁极的位置，则流过仪表电流的方向将___________（选填“不变”或“相反”），若某次测得血流速度为0.2m/s，血流量为10-4m3/s，则对应血管的横截面积为___________m2．若某人心脏主动脉血管的横截面积为正常人的0.85倍时，血管内血液匀速流动的速度应为___________m/s．
（4）心脏主动脉血管的横截面积变化时，心脏推动血液流动的功率P随n的变化而变化．若当n=1时，心脏推动血液流动的功率P=P0，则当n=0.5时，心脏推动血液流动的功率P=___________.
（5）交警常根据司机呼出的气体检测血液中的酒精含量，检测原理如图丙所示，电流表示数反映酒精浓度大小，R0为定值电阻，D为陶瓷气敏传感器，其电阻的倒数与气体中酒精蒸气浓度c的关系如图丁所示．则当气体中酒精蒸气的浓度增大时，气敏传感器两端电压将___________（选填“增大”或“减小”）；若电池用久后电压减小，将会使测得的酒精浓度___________（选填“偏大”、“偏小”或“不变”）．
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．D
【解析】
【分析】
【详解】
A．O点和P点串联，流过的电流相同，故A不符合题意；
B．AB段与CD段电流方向相同，磁场方向也相同，所以CD段受到的磁场力方向向上，故B不符合题意；
CD．让线圈转180 到右图位置，电流、磁场方向均不变，则受到的磁场力方向向上，故C不符合题意、D符合题意。
故选D。
2．B
【解析】
【详解】
AB．扬声器的线圈中有随声音变化的电流，因为通电线圈在磁场中受到力的作用，使得线圈就不断地来回振动，纸盆也就振动动起来，便发出了声音，是利用通电导体在磁场中受到力的作用原理工作的，故A错误，故B正确；
C．扬声器工作时消耗电能，将电能转化为机械能，故C错误；
D．改变线圈中电流的方向，线圈受力方向改变，线圈运动方向改变，故D错误。
故选B。
3．B
【解析】
【分析】
【详解】
A．常用的液体温度计是根据液体的热胀冷缩的性质制成的，所以，煤油温度计是根据液体热胀冷缩的性质制成的，故A正确，不符合题意；
B．家用洗衣机是利用电动机工作的，热机会产生大量的废气，排放大量的热量，故B错误，符合题意；
C．物体受平衡力的作用，可能处于静止状态，也可能处于匀速直线运动状态，故C正确，不符合题意；
D．由分子动理论知道，物质是由大量分子组成，组成物质的分子在永不停息地做无规则运动， 故D正确，不符合题意。
故选B。
4．C
【解析】
【分析】
【详解】
A．该过程中电能转化为机械能，故A不符合题意；
B．左右两段导线周围的磁场方向不同，电流方向相同，所受磁场力方向不同，故B不符合题意；
CD．若仅调换电池两极，电流方向改变，线框将逆时针转动，若仅调换磁铁两极，磁场方向改变，线框将逆时针转动，故C符合题意，D不符合题意。
故选C。
5．A
【解析】
【详解】
A．图示是通电导体在磁场中受到力的作用的实验电路图，这是电动机的工作原理，故A正确；
B．由图示知，通电螺线管的电流由左端流入，右端流出，据安培定则知，右边为N极，左边为S极，故B错误；
C．图示中，两个小球相互吸引，则两个小球可能带异种电荷，因为导体电荷相互吸引；也可能是一个小球带电，另一个小球不带电，因为带电体能吸引轻小物体，故C错误；
D．图示是奥斯特实验，说明通电导体周围存在磁场，电铃是一种电磁继电器，是利用电磁铁来控制电铃的通断，电磁铁的工作原理是有电流时有磁性，无电流时时无磁性，所以电铃的原理与图中实验原理是相同的，故D错误。
故选A。
6．D
【解析】
【详解】
利用内能对外做功，就是将内能转化为机械能；
A．共享单车工作时，消耗蓄电池的电能为单车提供动力，因此将电能转化为机械能，故A不符合题意；
B．电暖器工作时将消耗电能转化为内能，故B不符合题意；
C．电动机的工作原理是通电导线在磁场中受到力的作用，将电能转化为机械能，利用电能对外做功，故C不符合题意；
D．火箭发动机工作时，利用高温高压的燃气推动火箭升空，将燃料的内能转化为火箭的机械能，故D符合题意。
故选D。
7．A
【解析】
【详解】
①甲图中，向两张纸中间吹气时，两张纸中间的空气流速快，压强小，两张纸外侧的空气流速小，压强大，在压强差的作用下使得两张纸向中间靠拢，说明了气体流速越大压强越小，故①正确；
②用天平称量物体质量时，为了保证测量结果准确，在称量过程中不可以移动平衡螺母，故②错误；
③气球摩擦后由于电荷转移而带电，因带电体具有吸引轻小物体的性质，故可以吸引细水流，故③正确；
④丁图中，由安培定则可知，开关闭合后，导体ab向左运动，通电导体在磁场中受到的力的作用与磁场和电流的方向均有关，若同时改变电流方向和磁场方向，由安培定则可知，导体ab运动方向不变，故④正确。
由题意可知，A符合题意，BCD不符合题意。
故选A。
8．A
【解析】
【详解】
A．电饭锅利用电流的热效应工作，石墨烯的电阻突然消失后不会产生电热，故A符合题意；
B．电磁铁利用电流的磁效应工作，石墨烯的电阻突然消失后，电路中功率损耗降低，不影响电磁铁的工作，故B不符合题意；
C．电动机的工作原理是磁场对电流受力的作用，石墨烯的电阻突然消失后不影响，故C不符合题意；
D．输电导线的功耗损耗是电流对导线电阻做功，电阻突然消失后不会有功率损耗，故D不符合题意。
故选A。
9．A
【解析】
【分析】
【详解】
A．使用试电笔判断火线和零线时，手指要接触测电笔尾部的金属体或者笔卡，笔尖接触火线和零线，故A正确；
B．毛皮摩擦过的橡胶棒带负电，当它接触验电器时，两金属箔片均带负电，同种电荷互相排斥，则两金属箔片张开，故B错误；
C．从图中可以看到，开关闭合后，电流从通电螺线管的左端流入，右端流出，根据安培定则，右手握住螺线管，让弯曲的四指指向螺线管中电流的方向，则大拇指所指的那端就是通电螺线管的N极，由此可得知通电螺线管的右端为N极，故C错误；
D．从图中可以看到，闭合开关，通电导体在磁场中受力而运动，这是电动机的工作原理，不是发电机，而发电机的原理是闭合电路的一部分导体在磁场中做切割磁感线运动时，就会在导体中产生感应电流；故D错误。
故选A。
10．A
【解析】
【分析】
【详解】
A．电风扇是将电能转化机械能，应用了电动机。故A符合题意；
B．电水壶是将电能转化为内能。故B不符合题意；
C．台灯是将电能转化为内能和光能。故C不符合题意；
D．手电筒是将化学能转为内能和光能。故D不符合题意。
故选A。
11．C
【解析】
【详解】
A．磁场方向不变，只改变电流方向时，导线ab的运动方向改变，则导线ab向右运动，电能转化为机械能，说法错误．
B．电流方向不变，只改变磁场方向时，导线ab的运动方向改变，则导线ab向右运动，电能转化为机械能，说法错误．
CD．电流方向和磁场方向同时改变时，导线ab的运动方向不变，即导线ab向左运动，电能转化为机械能，C项说法正确，D项错误．
12．C
【解析】
【分析】
【详解】
由图可知，当磁感线方向向左时，导线中的电流方向垂直于纸面向里，导体的受力方向是向上的；
A．磁感线方向向右时，导线中的电流方向垂直于纸面向外，导体的受力方向是向上的；故A错误；
B．磁感线方向向左时，导线中的电流方向垂直于纸面向里，导体的受力方向是向上的；故B错误；
C．磁感线方向向右时，导线中的电流方向垂直于纸面向里，导体的受力方向是向下的；故C正确；
D．磁感线方向向左时，导线中的电流方向垂直于纸面向外，导体的受力方向是向下的；故D错误。
故选C。
13． 磁场 力
【解析】
【详解】
[1]奥斯特实验证明了电流的周围存在磁场，即电流的磁效应。
[2]电动机是利用通电导体在磁场中受力而运动的原理制成的。
14． 通电导体在磁场中受力的作用 安培 将线圈引线一端接触支架的绝缘层全部刮掉，另一端刮掉半周 增大电流（或增强磁场）
【解析】
【详解】
[1][2]线圈能够转动的原理是通电导体在磁场中受力的作用，这原理是物理学家安培最先发现的，电动机就是根据这一原理制成的。
[3][4]为了使线圈能持续转动，正确的刮漆方法应该是将线圈引线一端接触支架的绝缘层全部刮掉，另一端刮掉半周；此时这一部位相当于直流电动机中的换向器，当线圈刚转过平衡位置时，能自动改变线圈中的电流方向，从而使线圈持续转动。线圈受力的大小与电流大小和磁场强弱有关，电流越大，磁场越强，线圈受到的磁力越大，所以要使线圈转得更快些，采取的方法是增大电流或增强磁场。
15． 右 GH运动方向的改变，使感应电流方向变化，导致EF受力方向改变
【解析】
【分析】
【详解】
[1][2]移动GH，GH切割磁感线产生感应电流，感应电流流过EF，EF在磁场中受力的作用也发生移动，由右手定则和左手定则得，GH向左移动，EF向左移动，GH向右移动，EF向右移动。
16． 电流产生的磁场的方向（或通电导体周围磁场的方向） 导体中的电流方向
【解析】
【详解】
[1][2]奥斯特实验告诉人们：“通电导体周围存在着磁场”。该实验中前后对调了电源的正负极，那么导线中的电流方向也随之变化，故其探究的问题是：通电导体周围磁场的方向跟导体中的电流方向是否有关。
17．（）5.5kWh．（）9×105J．（）线圈卡住无法转动，电能无法转化为机械能，消耗的电能全部转化为内能，因此产生大量的热，温度迅速升高．
【解析】
【详解】
(1)∵P＝∴电动机消耗的电能W＝Pt＝5.5kW×1h＝5.5kW h；(2)∵P＝UI∴电动机正常工作时的电流为I＝＝25A，线圈产生的热量Q＝I2Rt＝(25A)2×0.4Ω×3600s＝9×105J，(3)线圈卡住无法转动，电能无法转化为机械能．消耗的电能全部转化为内能，因此产生大量的热，温度迅速升高．
点睛：（1）由P＝求出电动机消耗的电能；（2）由电功率的公式P＝UI求出电动机正常工作时的电流，然后由焦耳定律Q＝I2Rt公式求出线圈产生的热量；（3）电动机被卡住，电路电流很大，线圈发热功率较大，会损坏电机．
18． 竖直向下
【解析】
【分析】
【详解】
(1)[1]闭合开关S，条形磁体因受磁力向左运动，由右手螺旋定则可知，螺旋管右端为N极，电源左侧为正极，如下图所示：
(2)[2]图中ab段受力方向竖直向上，cd段与ab段电流方向不同，处于同一磁场中，受力方向相反为竖直向下，如下图所示：
[3]当K改为与2接通时，ab段导线中电流方向相反，受磁场力方向相反为竖直向下。
(3)[4]M经过A点时竖直方向受重力和支持力作用，水平方向受向右的摩擦力和弹簧的弹力，如下图所示：
19． 左 S2流入 交流电 电磁感应 相反 5×10-4 0．21 D
【解析】
【详解】
试题分析：（1）由图示可知，当线圈中的电流从A流向B时，由右手螺线定则可判断出螺线管的左端是S极，根据磁极间的相互作用可知，磁铁与螺线管相互吸引，所以活塞向左移动，此时S1闭合，S2打开，血液由S2流入；为了使活塞能往复运动，线圈中应通以交流电；（2）电磁血流计的工作用原理是电磁感应；若仅调换两磁极的位置，则流过仪表电流的方向将会相反；对应血管的横截面积为S=V/v=10﹣4 m3/s/（0．2m/s）=5×10-4m2；（3）由表格中的数据可知，n与对应的v值的乘积为定值0．18，所以当某人心脏主动脉血管的横截面积为正常人的0．85倍时，其对应的血流速度为0．18/0．85=0．21m/s；（4）由表格中的数据可作出如上图所示的图线；（5）（5）要保证血液匀速运动，则有：f=F=kv，v=0．18/nm/s，由功率公式可得：P=Fv=kv2=k（0．18/nm/s）2=0．0324k/n2W；故D正确．
考点：电与磁
20． AB 热 0.36 5×10﹣4 ＞
【解析】
【详解】
（1）[1]A．固体可以传声，因此谷歌眼镜的耳机系统采用骨传导是因为固体能够传声，故A正确；
B．wifi无线信号是通过电磁波来传递信息的，故B正确；
C．因为不同声音的音色不同，因此谷歌眼镜是通过音色来辨别声音是否由使用者发出，故C错误；
D．麦克风是将声信号转化成电信号的装置，扬声器是将电信号转化成声信号的装置，故D错误。
故选AB。
（2）[2]谷歌眼镜在使用中，由于电流的热效应会有明显的发热现象。
[3]已知Q=600mAh=0.6Ah，则谷歌眼镜在高负荷使用中平均功率：
P=
（3）[4][5]由F1L1=F2L2可得，
FC×BC=GA×BC
即压点感应器C所受压力：
F压力=FC=mAg=
×0.1×10-3kg×10N/kg=5×10-4N；
分别以B、C为支点，求出对应压力FC、FB；以B为支点，如图所示：
其中AO=1mm，BO=10mm，由几何知识可得OE=1mm，BE=5mm-1mm=4mm
所以重力的力臂为
BD=BE cos45°=4mm×mm,
根据杠杆平衡条件G×BD=FC×BC可得，
FC′=G ①
以C为支点，杠杆受重力G、B点垂直杠杆向上的支持力，如图所示：
由几何知识可得
CE=10mm-4mm=6mm
所以重力的力臂为
CF=CE cos45°=6mm×3mm；
根据杠杆平衡条件G×CF=FB×BC可得，
FB=G ②
由题意可得
故UB>UC。
21． 右 S1流出 发电机 不可以 相反 5×10-4 0.212（或0.21176） 4P0 减小 偏小
【解析】
【详解】
试题分析：（1）当线圈中的电流从B流向A时，由右手螺旋定则可知，螺线管左端为N极，此时同磁极相互排斥，故活塞右移，S1打开，S2闭合，血液从S1流入．
（2）血液流动就会有微弱的电流流过仪表显示出血流速度，机械能转化为电能，故与发电机原来相似；电磁流量计是将血液当作导体来进行测量的,而食用油是绝缘体,因此利用电磁流量计不可以测量某食用油管道中油的流量．
（3）图乙中若仅调换两磁极的位置，则流过仪表电流的方向将相反；已知v=0.2m/s，血流量为，所以血管的横截面积；若某人心脏主动脉血管的横截面积为正常人的0.85倍时，由题意知，正常的血流速度v=0.18m/s，要使流过的液体相等，则有，血管变细后的血液流速：．
（4）要保证血液匀速运动，则有f=F=kv，，
由功率公式可得，，当n=1时，，当n=0.5时，
，所以．
（5）由图传感器的电阻与气体中酒精蒸汽的浓度成反比，浓度C越大，电阻越小，电流越大，两端的电压越大，因为电源电压不变，所以气敏传感器两端的电压变小；电池用的时间长了，电压降低，内阻变大，电路中电流变小，则导致测得的酒精浓度偏低．
考点：直流电动机的构造和工作过程，速度公式及其应用，欧姆定律
