人教版九年级全一册第十八章电功率单元练习（有解析）

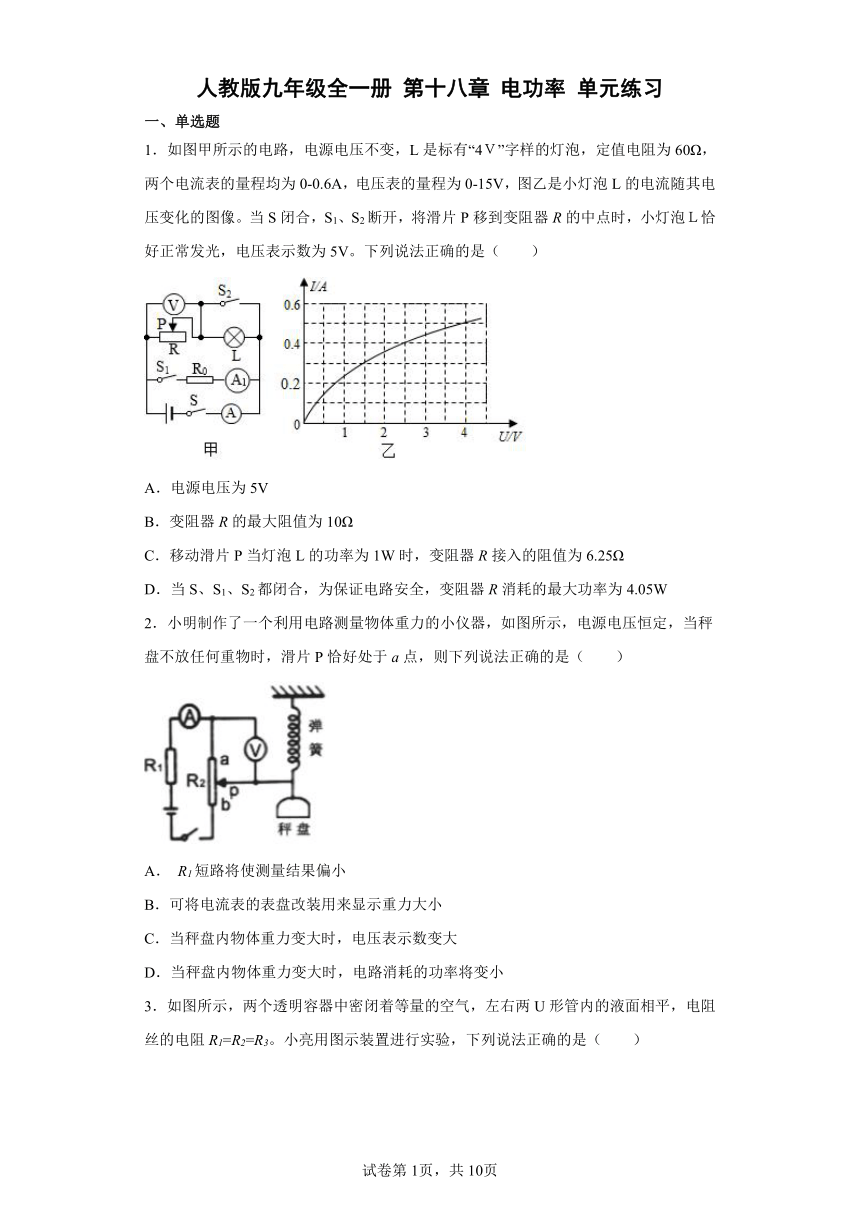

人教版九年级全一册 第十八章 电功率 单元练习
一、单选题
1．如图甲所示的电路，电源电压不变，L是标有“4Ｖ”字样的灯泡，定值电阻为60Ω，两个电流表的量程均为0-0.6A，电压表的量程为0-15V，图乙是小灯泡L的电流随其电压变化的图像。当S闭合，S1、S2断开，将滑片P移到变阻器R的中点时，小灯泡Ｌ恰好正常发光，电压表示数为5V。下列说法正确的是（　　）
A．电源电压为5V
B．变阻器R的最大阻值为10Ω
C．移动滑片P当灯泡L的功率为1W时，变阻器R接入的阻值为6.25Ω
D．当S、S1、S2都闭合，为保证电路安全，变阻器R消耗的最大功率为4.05W
2．小明制作了一个利用电路测量物体重力的小仪器，如图所示，电源电压恒定，当秤盘不放任何重物时，滑片P恰好处于a点，则下列说法正确的是（　　）
A． R1短路将使测量结果偏小
B．可将电流表的表盘改装用来显示重力大小
C．当秤盘内物体重力变大时，电压表示数变大
D．当秤盘内物体重力变大时，电路消耗的功率将变小

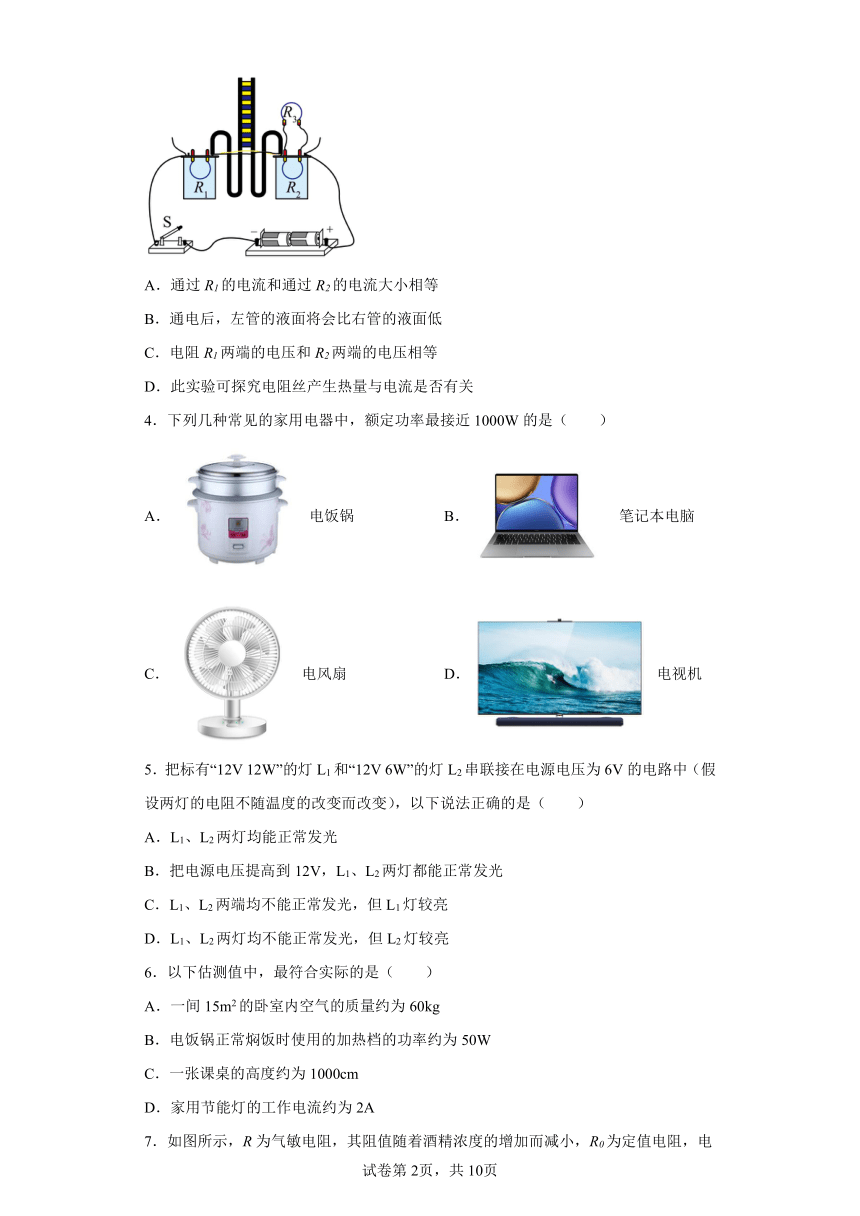

3．如图所示，两个透明容器中密闭着等量的空气，左右两U形管内的液面相平，电阻丝的电阻R1=R2=R3。小亮用图示装置进行实验，下列说法正确的是（　　）
A．通过R1的电流和通过R2的电流大小相等
B．通电后，左管的液面将会比右管的液面低
C．电阻R1两端的电压和R2两端的电压相等
D．此实验可探究电阻丝产生热量与电流是否有关
4．下列几种常见的家用电器中，额定功率最接近1000W的是（　　）
A．电饭锅 B．笔记本电脑
C．电风扇 D．电视机
5．把标有“12V 12W”的灯L1和“12V 6W”的灯L2串联接在电源电压为6V的电路中（假设两灯的电阻不随温度的改变而改变），以下说法正确的是（　　）
A．L1、L2两灯均能正常发光
B．把电源电压提高到12V，L1、L2两灯都能正常发光
C．L1、L2两端均不能正常发光，但L1灯较亮
D．L1、L2两灯均不能正常发光，但L2灯较亮
6．以下估测值中，最符合实际的是（　　）
A．一间15m2的卧室内空气的质量约为60kg
B．电饭锅正常焖饭时使用的加热档的功率约为50W
C．一张课桌的高度约为1000cm
D．家用节能灯的工作电流约为2A

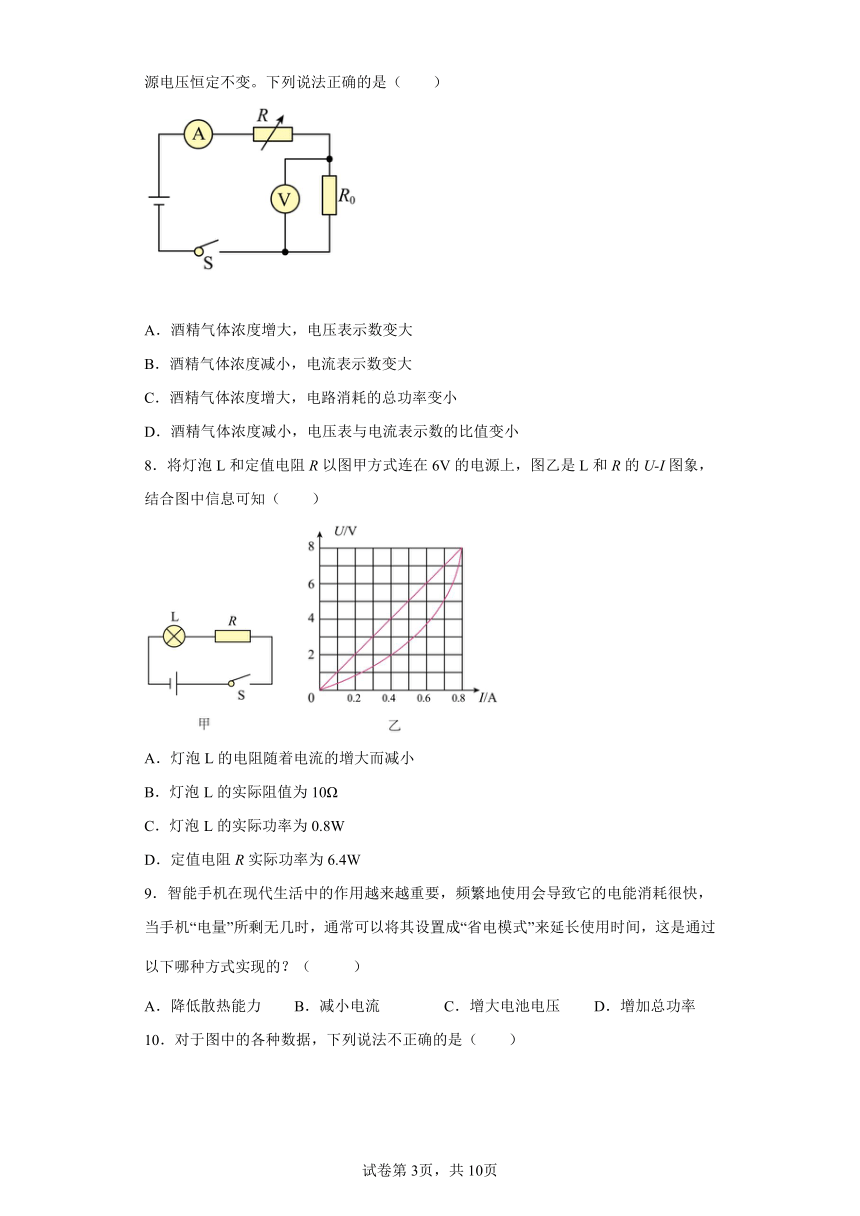

7．如图所示，R为气敏电阻，其阻值随着酒精浓度的增加而减小，R0为定值电阻，电源电压恒定不变。下列说法正确的是（　　）
A．酒精气体浓度增大，电压表示数变大
B．酒精气体浓度减小，电流表示数变大
C．酒精气体浓度增大，电路消耗的总功率变小
D．酒精气体浓度减小，电压表与电流表示数的比值变小
8．将灯泡L和定值电阻R以图甲方式连在6V的电源上，图乙是L和R的U-I图象，结合图中信息可知（　　）
A．灯泡L的电阻随着电流的增大而减小
B．灯泡L的实际阻值为10Ω
C．灯泡L的实际功率为0.8W
D．定值电阻R实际功率为6.4W
9．智能手机在现代生活中的作用越来越重要，频繁地使用会导致它的电能消耗很快，当手机“电量”所剩无几时，通常可以将其设置成“省电模式”来延长使用时间，这是通过以下哪种方式实现的？（ ）
A．降低散热能力 B．减小电流 C．增大电池电压 D．增加总功率

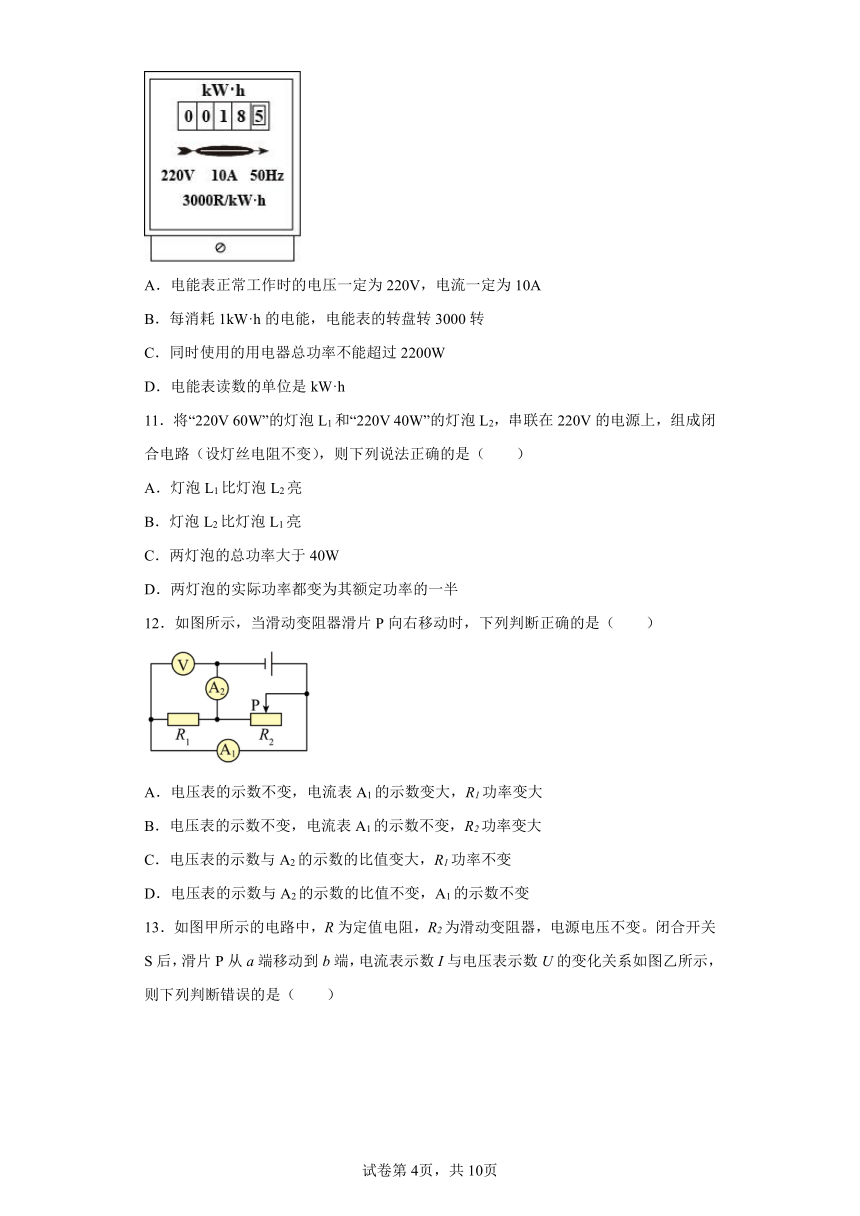

10．对于图中的各种数据，下列说法不正确的是（　　）
A．电能表正常工作时的电压一定为220V，电流一定为10A
B．每消耗1kW·h的电能，电能表的转盘转3000转
C．同时使用的用电器总功率不能超过2200W
D．电能表读数的单位是kW·h
11．将“220V 60W”的灯泡L1和“220V 40W”的灯泡L2，串联在220V的电源上，组成闭合电路（设灯丝电阻不变），则下列说法正确的是（　　）
A．灯泡L1比灯泡L2亮
B．灯泡L2比灯泡L1亮
C．两灯泡的总功率大于40W
D．两灯泡的实际功率都变为其额定功率的一半
12．如图所示，当滑动变阻器滑片P向右移动时，下列判断正确的是（　　）
A．电压表的示数不变，电流表A1的示数变大，R1功率变大
B．电压表的示数不变，电流表A1的示数不变，R2功率变大
C．电压表的示数与A2的示数的比值变大，R1功率不变
D．电压表的示数与A2的示数的比值不变，A1的示数不变

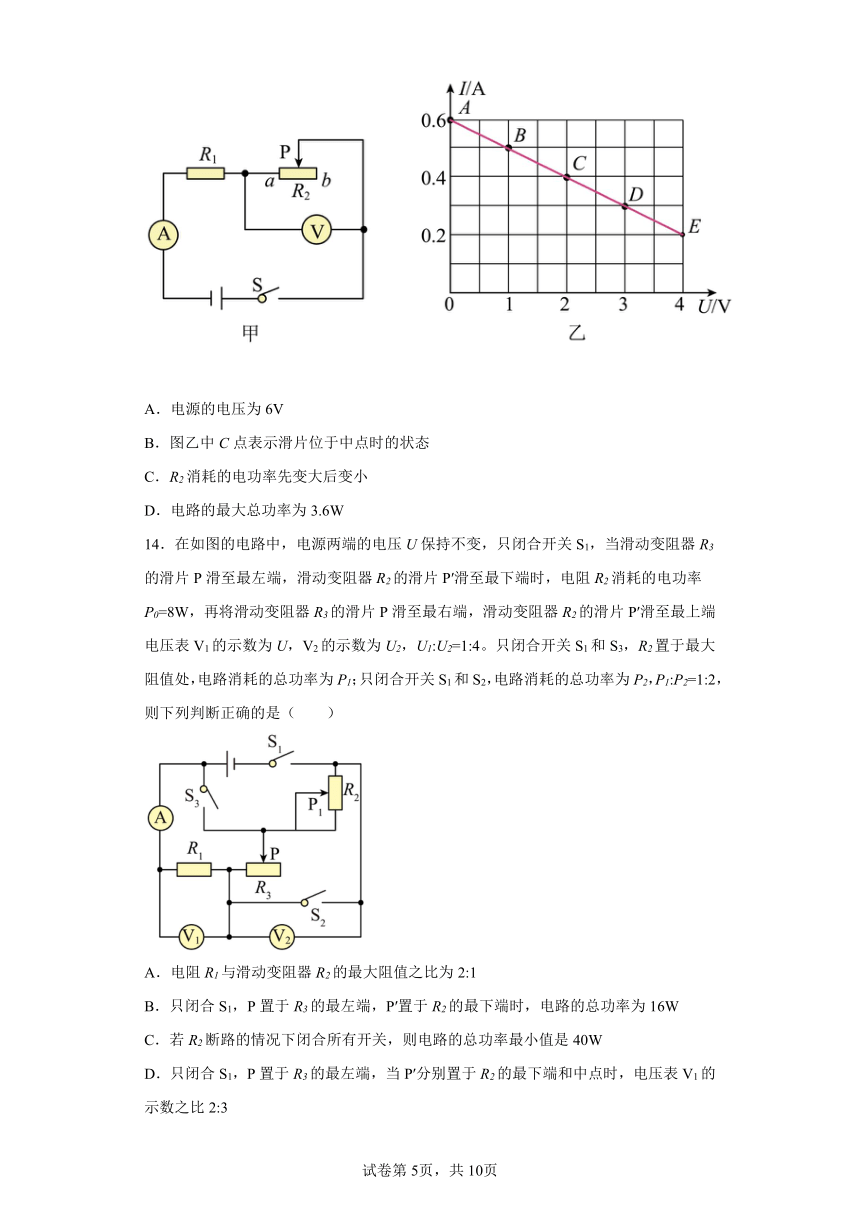

13．如图甲所示的电路中，R为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则下列判断错误的是（　　）
A．电源的电压为6V
B．图乙中C点表示滑片位于中点时的状态
C．R2消耗的电功率先变大后变小
D．电路的最大总功率为3.6W
14．在如图的电路中，电源两端的电压U保持不变，只闭合开关S1，当滑动变阻器R3的滑片P滑至最左端，滑动变阻器R2的滑片P′滑至最下端时，电阻R2消耗的电功率P0=8W，再将滑动变阻器R3的滑片P滑至最右端，滑动变阻器R2的滑片P′滑至最上端电压表V1的示数为U，V2的示数为U2，U1:U2=1:4。只闭合开关S1和S3，R2置于最大阻值处，电路消耗的总功率为P1；只闭合开关S1和S2，电路消耗的总功率为P2，P1:P2=1:2，则下列判断正确的是（　　）
A．电阻R1与滑动变阻器R2的最大阻值之比为2:1
B．只闭合S1，P置于R3的最左端，P′置于R2的最下端时，电路的总功率为16W
C．若R2断路的情况下闭合所有开关，则电路的总功率最小值是40W
D．只闭合S1，P置于R3的最左端，当P′分别置于R2的最下端和中点时，电压表V1的示数之比2:3
15．如图所示，“”、“ ”。灯丝电阻不变，电源电压3V。开关闭合后，下列说法正确的是（　　）
A．L1和L2的电阻之比是 B．L1和L2的电流之比是
C．L1两端电压是2V D．两灯消耗的总功率是1W
二、填空题
16．如图所示，这是小明家电能表的表盘示意图。小明关闭家中其他用电器，只让某个用电器单独正常工作30s，观察到电能表的转盘转过30转，则该用电器的实际功率为_______W；该用电器正常工作0.5h消耗的电能为_______kW h。
17．如图所示，这是小东家电能表的表盘示意图，电能表的读数为________ kW·h；小东在家做作业时，只使用了一只标有“220V 5W”的节能灯正常工作24min，电能表的转盘转了________转。
18．小华家中暖风机铭牌如图甲所示，电能表如图乙所示，暖风机的额定电流为______A；若家中仅有暖风机工作，则正常工作1h，可使家中电能表示数增加______，脉冲指示灯闪烁______次。
19．如图甲所示电路，电源电压恒定，R0为定值电阻，滑动变阻器的最大阻值为R。闭合开关S，当滑动变阻器的滑片P从一端移到另一端的过程中，电流表示数I与电压表示数U的关系如图乙所示，则定值电阻R0的阻值为 ___________Ω；当滑动变阻器接入电路阻值分别为和R时，滑动变阻器消耗的功率分别为P1、P2，则P1∶P2=___________。
20．标有“6V，3W”字样的甲灯和“6V，6W”字样的乙灯串联接入电源电压可调的电路中，（不考虑温度对电阻的影响）为了电路安全，电源电压可调的最大值为______V，电路消耗的最大总功率为______W。
三、综合题
21．智能家居带给我们健康、舒适的生活。如图甲所示，这是一款智能马桶的座圈，其内部加热电路的简化图如图乙所示，R1和R2为阻值恒定的电热丝，单刀双掷开关S2可接a或b，再通过调节开关S1，可实现“高”“中”“低”三种挡位的转换，其中低温挡的额定功率为20W，电热丝R2的阻值为1210Ω。
（1）座圈加热时，把电能转化为______能；
（2）1kW h的电能可供该座圈在低温挡正常工作多少小时______？
（3）电热丝R1的阻值为多少______？
（4）该座圈在中温挡正常工作时消耗的电功率为多少______？
22．如图所示是额定电压为220V的理发用电吹风的典型电路，其中电热丝通电后可以发热，电动机通电后可以送风，且电动机的额定功率为120W。
（1）要送冷风，选择开关应放在_______位置；要送热风，选择开关应放在_______位置（均选填“A”“B”或“C”）；
（2）若电吹风在额定电压下工作，送冷风时，通电5min电流所做的功是多少？( )
（3）若电吹风在额定电压下工作，送热风时电路消耗的总功率为560W，则电热丝R的阻值应为多大？( )
23．如图所示，电源电压不变，为定值电阻，闭合开关移动滑动变阻器的滑片P，滑动变阻器R消耗的电功率随电流变化的关系图象如图所示。图中的、两点分别与图中滑动变阻器滑片P在a、b两位置（图中未标出）相对应。 请你解答如下问题：
（1）图中，滑动变阻器滑片P的位置a在位置b的___________（选填“左”、或“右”）侧；
（2）求电源电压及的阻值。
24．某一空气净化器工作过程如图1所示：空气进入净化器，空气里的灰尘由于钨丝放电而带上正电，经过负电格栅板时被吸附；此后经活性炭进一步净化。
(1)我们看到空气中尘土飞扬的现象______（填：“不属于”、“属于”）扩散现象，空气净化器负电格栅板吸附灰尘的原理是利用异种电荷相互______。
铭牌规格 额定电压 频率 额定功率 洁净空气量（CADR）
KJFB2000型 220V 50Hz 100W 200m3/h
(2)该空气净化器（铭牌如表）正常工作电流为_____A。（保留两位小数）
(3)该空气净化器消耗1.1kW·h的电能，此时净化器工作了_______h，可以净化_______m3空气。
(4)如图2是这一空气净化器中二氧化碳浓度检测仪的电路原理图。电源电压保持6V不变；R0为定值电阻，阻值为10Ω；R1为二氧化碳浓度传感器，其阻值随二氧化碳浓度变化如图3所示。由图3可知当二氧化碳浓度为0.032％时，R1的阻值是______Ω，当二氧化碳浓度为______时，电压表示数恰好为2V。
25．小明家有一款电热足浴器，它可以用智能遥控器进行温度调节，足浴器主要参数如下表。请完成以下问题：
额定电压 220V
额定功率 1100W
容积 5L
（1）电热足浴器工作时是利用了电流的______效应，足浴器是通过______的方式增加水的内能；
（2）足浴器正常工作时电路中的电流为多少______？
（3）水箱中装满初温为20oC的水，足浴器正常工作加热8min，可使水温升高到42oC，则水吸收的热量为多少______？[水的比热容为4.2×103J/(kg·℃)，水的密度为1.0×103kg/m3]
（4）上述加热过程中，电热足浴器的加热效率是多少______？
26．小英家6月底电能表的示数如图甲所示，7月底表盘示数如图乙所示：
（1）由图可知她家7月份用电器消耗的电能为___________kW h；此电子式单相电能表在她家现在已经接入用电器的总功率为1600W，则最多还可以连接___________W的用电器同时工作。
（2）将铭牌已模糊的电热水壶单独接在该电能表上正常工作14min，电能表指示灯闪烁了1120次，则电热水壶的额定功率是___________W。如果电热水壶中装有5L的水，则14min后，能将初温为20℃的水温度升高到___________℃（假设电热水壶产生的热量没有损失），这相当于完全燃烧___________m3的天然气放出的热量。[天然气的热值q=4.2×107J/m3，水的比热容c水=4.2×103J/(kg ℃)]。
（3）电热水壶的工作原理是：电流的___________。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．D
【解析】
【详解】
A．当S闭合，S1、S2断开，滑动变阻器与灯泡串联，电压表测滑动变阻器两端的电压，将滑片P移到变阻器R的中点时，小灯泡L恰好正常发光，此时灯泡两端的电压为4V，电压表示数为5V（即变阻器的电压为5V），由串联电路的电压规律可得，电源电压为
故A错误；
B．当S闭合，S1、S2断开，滑片P移到变阻器R的中点时，灯泡正常发光，根据图乙可知，此时通过灯泡的电流为0.5A，因串联电路中各处的电流相等，则由欧姆定律可知，产生滑动变阻器接入电路的电阻为
则滑动变阻器的最大阻值为
故B错误；
C．移动滑片P，当灯泡L的功率为1W时，根据乙图可知，此时灯泡两端的电压为2.5V，电路中的电流为0.4A，根据串联电路的电压规律可知，此时滑动变阻器两端的电压为
由欧姆定律可得，此时滑动变阻器接入电路的电阻为
故C错误；
D．当S、S1、S2都闭合，滑动变阻器和定值电阻并联，电流表A测干路中的电流，电流表A1测通过定值电阻的电流；两个电流表的量程均为0～0.6A，所以干路中的最大电流为；通过定值电阻的电流为
根据并联电路电流特点可知，通过滑动变阻器的最大电流为
则滑动变阻器R消耗的最大功率为
故D正确。
故选D。
2．C
【解析】
【分析】
【详解】
AB．由电路图可知，R1与R2串联，电流表测电路的电流，电压表测滑片上面部分电阻丝aP两端的电压；由于电压表接在滑片上，且电压表的内阻很大，在电路中可看作开路，所以，不论滑片如何滑动，电流要经过变阻器的全部电阻丝，即R2始终以最大阻值接入电路，则滑片移动时，电路中的总电阻不变，电路中电流保持不变，故不能将电流表的表盘改装用来显示重力大小；当R1短路时，电路的电阻减小，电流增大，根据欧姆定律有
U=IR
相同长度的电阻丝分得的电压增大，电压表示数偏大，即测量结果偏大，故AB错误；
CD．当秤盘内物体重力增大，滑片向下移，电阻丝aP的电阻增大，但是电路中电流保持不变，电压表示数变大；因电源电压和电路的电流不变，根据P＝UI知，电路消耗的功率将不变，故C正确，B错误。
故选C。
【点睛】
本题考查了串联电路的特点和欧姆定律和电功率公式的应用，关键是明确电路的电流不变，有一定难度。
3．D
【解析】
【详解】
由题知，电阻丝的电阻R1=R2=R3。
AD．装置中R2、R3并联后再与R1串联，由串并联电路电流的规律可知通过R1的电流大于通过R2的电流，R1和R2的阻值相等，此实验可探究电阻丝产生热量与电流是否有关，故A错误，D正确；
B．左右两容器中的电阻相同，而通过电阻R1的电流大于R2的电流，通电时间相同，电阻R1产生的热量多，则左管的液面将会比右管的液面高，故B错误；
C．R1和R2的阻值相等，通过电阻R1的电流大于R2的电流，由U=IR可知R1两端的电压大于R2两端的电压，故C错误。
故选D。
4．A
【解析】
【分析】
【详解】
A．电饭煲正常工作时的电流约4.5A，则电功率约
所以电饭煲的功率约为1000W，故A符合题意；
B．笔记本电脑的功率在100W左右，故B不合题意；
C．电风扇的额定功率在60W左右，故C不合题意；
D．电视机的电功率在150W左右，故D不合题意。
故选A。
5．D
【解析】
【详解】
A．两个灯泡的正常发光的电压为12V，电源电压为6V，且将两灯串联，由于串联分压，两个灯泡的电压都小于6V，故都不会正常发光，故A错误；
B．把电源电压提高到12V，由于串联分压，两个灯泡的电压都小于12V，两灯泡的电压都不能到达正常发光的12V，故都不会正常发光，故B错误；
CD．“12V 12W”的灯L1的电阻为
“12V 6W”的灯L2的电阻为
由于两灯泡串联，电流相同，根据可知，电阻大的实际功率大，故灯L2比较亮，故C错误；D正确。
故选D。
6．A
【解析】
【详解】
A．一般卧室的高度为3m，空气的密度为，一间卧室中空气的质量约为
约为60kg，故A符合题意；
B．电饭锅正常焖饭时，工作电流在5A左右，使用的加热档功率约为
故B不符合题意；
C．中学生的身高在160cm左右，课桌的高度大约为中学生的身高的一半，故在80cm左右，故C不符合题意；
D．家用节能灯的功率在10W左右，根据可得
故D不符合题意。
故选A。
7．A
【解析】
【详解】
由电路图可知，定值电阻R0与传感器的电阻R串联，电压表测量定值电阻两端的电压，电流表测电路中的电流。
A．酒精气体浓度增大，R的阻值减小，电路总电阻减小，电路中电流增大，定值电阻两端电压变大，电压表示数变大，故A正确；
B．酒精气体浓度减小，R的阻值变大，电路总电阻变大，电源电压不变，由欧姆定律可知，电路电流减小，电流表示数减小，故B错误；
C．由以上分析可知，酒精气体浓度增大，电路中电流增大，而电源电压不变，根据P=UI可知，电路消耗的总功率变大，故C错误；
D．电压表与电流表示数的比值等于定值电阻 R0的大小，无论是酒精浓度增大还是减小，电压表与电流表示数的比值始终不变，故D错误。
故选A。
8．C
【解析】
【分析】
【详解】
A．由图像乙可知，灯泡L的电阻随着电流的增大而增大，故A错误；
B．从图甲中可以看出，电阻与灯泡串联。从图乙中可以看出，当电阻电压为4V时，灯泡电压为2V，灯泡与电阻的电压之和正好等于6V，此时电路的电流为0.4A，灯泡L的实际阻值为
故B错误；
C．灯泡L的实际功率为
故C正确；
D．定值电阻R实际功率为
故D错误。
故选C。
9．B
【解析】
【详解】
当手机“电量”所剩无几时，即W一定，由于 W＝Pt，要延长使用时间t，则减小总功率P，根据P＝UI可知，电源电压不变，功率变小，电路中的电流变小，因此手机的“省电模式”是通过减小总电流的方式来延长使用时间的。
10．A
【解析】
【分析】
【详解】
A．220V是指这个电能表要接在220V的电路中使用；10A是指这个电能表允许通过的最大电流是10A，不是说工作电流一定是10A，故A错误，符合题意；
B．3000r/(kW h)表示每消耗1kW h的电能，电能表的转盘转3000转，故B正确，不符合题意；
C．同时使用用电器最大电功率
P=UI=220V×10A=2200W
故C正确，不符合题意；
D．电能表表示的是家用电器消耗电能的情况，单位是kW h，故D正确，不符合题意。
故选A。
11．B
【解析】
【分析】
【详解】
A B．灯泡L1的电阻为
灯泡L2的电阻为
由于串联，电流相同，电阻大的电功率大，灯泡亮，故A错误；故B正确；
C．总电阻为
则总功率为
故C错误；
D．由于电阻不同，电压不同，电压没有变为原来的一半，故两灯泡的实际功率也没有变为其额定功率的一半，故D错误。
故选B。
12．C
【解析】
【详解】
由图得，电阻R1与滑动变阻器R2并联，电流表A1测量滑动变阻器R2的电流，电流表A2测量干路的电流，电压表测量电源电压。当滑动变阻器滑片P向右移动时，电源电压不变，电压表V的示数不变，滑动变阻器R2接入电路中的电阻变大，由得，滑动变阻器R2的电流变小，电流表A1的示数变小；由于并联电路，互不影响，电阻R1的电流和电压不变，干路电流等于电阻R1电流与滑动变阻器R2电流之和，所以干路电流变小，即电流表A2的示数变小，所以电压表的示数与A2的示数的比值变大；由得，R1功率不变，R2功率变小，故ABD错误，C正确。
故选C。
13．B
【解析】
【详解】
由电路图可知，闭合开关S后，电阻R1和变阻器R2串联，电压表测R2两端的电压，电流表测电路中的电流。
A．当滑片位于a端时，变阻器接入电路的电阻为0Ω，电路的总电阻最小，电路中的电流最大，由图乙可知，电路中的最大电流Ia=0.6A，电源电压
U=IaR1=0.6A×R1①
当滑片位于b端时，变阻器接入电路的电阻最大，此时电路中的电流最小，电压表的示数最大，由图乙可知，电路中的最小电流Ib=0.2A，电压表的示数Ub=4V，滑动变阻器的最大阻值
因串联电路中总电压等于各分电压之和，所以，电源的电压
U=IbR1+Ub=0.2A×R1+4V②
由①②可得
R1=10Ω，U=6V
故A正确，不符合题意；
B．由图乙可知，C点表示电压表的示数Uc=2V，电路中的电流Ic=0.4A，则滑动变阻器接入电路中的阻值
变阻器的最大阻值是20Ω，C点不表示滑片位于中点时的状态，故B错误，符合题意；
C．R2消耗的电功率
当R2=0Ω时，Pa=0W，当R2=10Ω时，R2的功率最大，最大功率
当R2=20Ω时，R2的功率
滑片P从a端移动到b端，R2消耗的电功率先变大后变小，故C正确，不符合题意；
D．电路的最大总功率
P最大=UIa=6V×0.6A=3.6W
故D正确，不符合题意。
故选B。
14．D
【解析】
【详解】
A．只闭合开关S1和S3，R2置于最大阻值处，此时R1、R3被短路，电路中只有R2工作，即P1只是R2的功率，只闭合开关S1和S2，此时R2、R3被短路，电路中只有R1工作，即P2只是R1的功率；根据可知，当电压相等、P1:P2=1:2，则电阻R1与滑动变阻器R2的最大阻值之比为1:2，故A错误；
B．闭合S1，三个电阻串联，P置于R3的最左端电阻为零，P′置于R2的最下端时阻值最大，即此时相当于电路中只是R2、R1串联，通过电流相等；因P1:P2=1:2，且R2功率P0=8W，根据P=I2R可知
PR1=P0=0.5×8W=4W
则此时电路的总功率为
P总=P0+PR1=8W+4W=12W
故B错误；
C．只闭合S1，P置于R3的最左端阻值最大，当P′分别置于R2的最上端时接入为零，相当于电路中只有R1与R3串联，电压表V1测R1两端电压、V2测R3两端电压，根据U1:U2=1:4及串联电路电压规律，即
R3=4R1
R2、R1串联总功率为12W，根据可知
U2=P总R总=P总(R1+ R2)= P总(R1+2R1)=P总3 R1=12W3R1
可解得
R3=4R1
U2= 12W3R1
当R2断路，闭合所有开关，则V2被短路，R1与R3并联，R3滑片置于最右端时电路功率最小，此时R1功率为
R3功率为
所以此时电路的总功率最小值应为
Pmin=PR1+PR3=36W+9W=45W
故C错误；
D．只闭合S1，P置于R3的最左端，R2、R1串联，当P′分别置于R2的最下端时，由上述分析R1:R2=1:2，即电压表V1的示数为总电压的三分之一；当P′分别置于R2的中点时，R2阻值为最大阻值的一半，所以此时R1:R2中=1:1，即电压表V1的示数为总电压的二分之一，所以两次电压表V1的示数之比为
故D正确。
故选D。
15．D
【解析】
【详解】
根据电路图可知，两灯泡串联；
A．根据 知，
的电阻为：
的电阻为：
所以和的电阻之比为：
故A错误；
B．因为串联电路电流处处相等，所以和的电流之比是，故B错误；
C．电路的电流为
两端电压是：
故C错误；
D．两灯泡消耗的总功率为：
故D正确。
故选 D。
16． 1200##1.2×103 0.6
【解析】
【分析】
【详解】
[1]3000r/kW h表示的是电路中每消耗1kW h的电能，电能表转盘转3000转，电能表转盘转动30转消耗的电能
W＝kW h＝0.01kW h＝0.01×3.6×106J＝3.6×104J
该用电器的电功率
P＝＝＝1200W＝1.2kW
[2]由可得该用电器正常工作0.5h消耗的电能
17． 6
【解析】
【分析】
【详解】
[1]由图可知，电能表的读数为857.1kW·h。
[2]节能灯正常工作24min消耗的电能
这段时间内电能表转盘转过的转数
18． 10 2.2 6600
【解析】
【分析】
【详解】
[1] 由可知，暖风机的额定电流为
[2] 已知暖风机的额定功率
则正常工作1h消耗电能
[3] 电能表铭牌上的含义是：电路中用电器每消耗的电能，指示灯闪烁3000次。所以电能表的脉冲指示灯闪烁次数
19． 40 9∶8
【解析】
【详解】
[1]闭合开关S后，两电阻串联，电压表测量变阻器两端电压，当滑动变阻器的滑片P在最左端时接入电阻为零，电压表示数为零，此时电源电压
滑片P在最右端时接入最大阻值，电压表示数最大，此时电源电压
联立可得
，
滑动变阻器最大电阻为
[2]当滑动变阻器接入电路阻值分别为和R时，滑动变阻器消耗的功率分别为P1、P2，此时
则
20．
【解析】
【详解】
[1]甲灯正常工作时所需电流
甲灯的电阻为
乙灯正常工作时所需电流
乙灯的电阻为
两灯泡串联，则通过的电流相等，因为要保证两灯的电压均不高于其额定电压，则电路电流最大值为
则电源电压最大值为
[2]当电源电压最大时，此时电路消耗的总功率最大，最大功率为
21． 内 50h 1210Ω 40W
【解析】
【详解】
解：（1）座圈通电发热，需要消耗电能产生热量，所以座圈加热时，将电能转化为内能。
（2）1kW h的电能可供该座圈在低温挡正常工作的时间为
（3）由电路图可知，开关S2接b，S1断开时，电路为R1和R2的串联电路，电路中的总电阻为两电阻之和；开关S2接b，S1闭合时，R2短路，电路为R1的简单电路，电路中总电阻等于R1的阻值；开关S2接a，S1闭合时，电路为R1和R2的并联电路，电路中的总电阻最小；在电源电压不变时，根据可知：开关S2接b，S1断开时，座圈处于低温挡；开关S2接b，S1闭合时，座圈处于中温挡；开关S2接a，S1闭合时，座圈处于高温挡；
低温挡下，电路中的总电阻为
电热丝R1的阻值为
R1＝R﹣R2＝2420Ω﹣1210Ω＝1210Ω
（4）中温挡正常工作时的电功率为
答：（1）内；
（2）1kW h的电能可供该座圈在低温挡正常工作的时间为50h；
（3）电热丝R1的阻值为1210Ω；
（4）中温挡正常工作时的电功率为40W。
22． B A 36000J 110Ω
【解析】
【详解】
解：（1）送冷风时，只有电动机工作；送热风时，电动机和电热丝都工作。开关放在B位置，电动机接入电路，电热丝断路，此时送冷风。要送热风，选择开关放在A位置。
（2）电吹风在额定电压下工作，送冷风时，只有电动机工作，电动机的额定功率为120W，通电5min电流所做的功是
W=P1t=120W×5×60s=36000J
（3）开关放在A位置，电动机和电热丝并联，送热风。电热丝发热功率为
P2=P-P1=560W-120W=440W
使用电热丝的电阻为
答：（1）要送冷风，选择开关应放在B位置；要送热风，选择开关应放在A位置；
（2）若电吹风在额定电压下工作，送冷风时，通电5min电流所做的功是36000J；
（3）若电吹风在额定电压下工作，送热风时电路消耗的总功率为560W，则电热丝R的阻值应为110Ω。
23．（1）右；（2），
【解析】
【详解】
解：（1）[1]由右图可知，b'对应的电流较大，由欧姆定律可知，电路的电阻较小，即滑动变阻器连入电路的电阻较小，根据已知条件结合左图滑动变阻器的连接，故滑动变阻器滑片P的位置a在位置b的右侧。
（2）根据右图可知，当变阻器的滑片移动到a时，电路的电流为I1，当变阻器的滑片移动到b时，电路的电流为2I1，两种情况下滑动变阻器消耗的电功率均P0，根据P=I2R可得出滑动变阻器滑片P在位置a时变阻器连入电路电阻
滑动变阻器滑片P在位置b时变阻器连入电路电阻
根据串联电阻的规律及欧姆定律，因电源电压不变，故有
U=I1×(Ra+ R0)=2I1×(Rb+ R0)
即
解之
电源的电压
答：（1）图中，滑动变阻器滑片P的位置a在位置b的右侧；
（2）电源电压为，的阻值为。
24． 不属于 吸引 0.45 11 2200 40 0.034%
【解析】
【详解】
(1)[1][2]空气中尘土飞扬属于机械运动，不是扩散现象，由净化原理图可知，正电钨丝使灰尘带正电，因为异种电荷相吸引，所以负电格栅板能吸附灰尘。
(2)[3]空气净化器正常工作时的电流
(3)[4][5]所用的时间
净化空气的体积
(4)[6][7]R0、R1串联，电压表测量R0两端的电压，由图可知，当二氧化碳浓度为0.032％时，R1的阻值是40Ω。
已知电源电压U=6V，当U0=2V时，则R1两端的电压
由串联电路的分压关系可知，R1电阻应为R0两倍，即20Ω，由图，二氧化碳浓度为0.034%。
25． 热 热传递 5A 4.62×105J 87.5%
【解析】
【详解】
解：（1）电热足浴器工作时将电能转化为内能，是利用了电流的热效应，足浴器自身温度升高，把热量传递给低温的水，因此是通过热传递的方式增加水的内能。
（2）由P=UI可得，足浴器正常加热时电路中的电流
（3）水箱中装满水时水的体积
由可得水的质量
则水吸收的热量
Q吸=c水m(t-t0)=4.2×103J/(kg·℃)×5kg×(42℃-20℃)=4.62×105J
（4）由可得，电热足浴器消耗的电能
则加热效率
答：（1）电热足浴器工作时是利用了电流的热效应，足浴器是通过热传递的方式增加水的内能；
（2）足浴器正常加热时电路中的电流为5A；
（3）水吸收的热量为4.62×105J；
（4）电热足浴器的加热效率是87.5%。
26． 140 600 1500 80 0.03 热效应
【解析】
【详解】
（1）[1]由图知，小英家7月份所有用电器消耗的电能为
[2]由电能表的参数可知，工作电压为U=220V，允许通过的最大电流为I=10A，根据得，电能表允许用电器工作的最大总功率为
已知她家现在已经接入用电器的总功率为1600W，则最多还可以同时连接用电器的功率为
（2）[3]3200imp/(kW h)表示用电器每消耗1kW h的电能，电能表指示灯闪烁3200次，则电能表指示灯闪烁了1120次时，电热水壶消耗的电能为
根据，电热水壶的额定功率为
[4]由题知水的体积为
根据得，水的质量为
由题知，电热水壶产生的热量没有损失，则水吸收的热量为
由得水升高的温度为
则水的末温为
[5]由题知，根据得，需要完全燃烧天然气的体积为
（3）[6]电热壶工作时把电能转化为内能，是利用电流热效应工作的。
