人教版（2019）选择性必修二 5.3 利用传感器制作简单的自动控制装置
一、单选题
1．图甲是在温度为10℃左右的环境中工作的某自动恒温箱原理简图，箱内的电阻R1=20 kΩ，R2 =10 kΩ，R3 =40 kΩ，Rt为热敏电阻，它的电阻随温度变化的图线如图乙所示。当a、b端电压Uab ≤ 0时，电压鉴别器会令开关S接通，恒温箱内的电热丝发热，使箱内温度升高；当a、b端电压Uab>0时，电压鉴别器会令开关S断开，停止加热，则恒温箱内的温度可保持在（ ）
A．10℃
B．20℃
C．35℃
D．45℃
2．夜间，居民楼的楼道里只是偶尔有人经过，“长明灯”会造成浪费.科研人员利用“光敏” 材料制成“光控开关”——天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控 开关”——当有人走动发出声音时自动闭合，无人走动时自动断开.若将这两种开关配合 使用，就可以使楼道里的灯变的“聪明”.这种“聪明”的电路是图中的（）
A． B．
C． D．
3．如图所示，会议室和宾馆房间的天花板上装有的火灾报警器的结构原理图:罩内装有发光二极管LED、光电三极管和不透明的挡板．平时光电三极管接收不到LED发出的光,呈现高阻状态．发生火灾时，下列说法正确的是( )
A．进入罩内的烟雾遮挡住了光线，使光线三极管电阻更大,检测电路检测出变化发出警报
B．进入罩内的烟雾对光有散射作用，部分光线照到光电三极管上，电阻变小，发出警报
C．光电三极管温度升高，电阻变小，检测电路检测出变化发出警报
D．以上说法均不正确
4．如图所示是某保密室的防盗报警电路，当有人闯入保密室时会使开关S闭合。下列说法正确的是（ ）
A．电磁继电器与发电机工作原理相同 B．电磁铁的磁性强弱只与电流大小有关
C．电磁铁工作时，上端为S极 D．当有人闯入保密室时，b灯亮

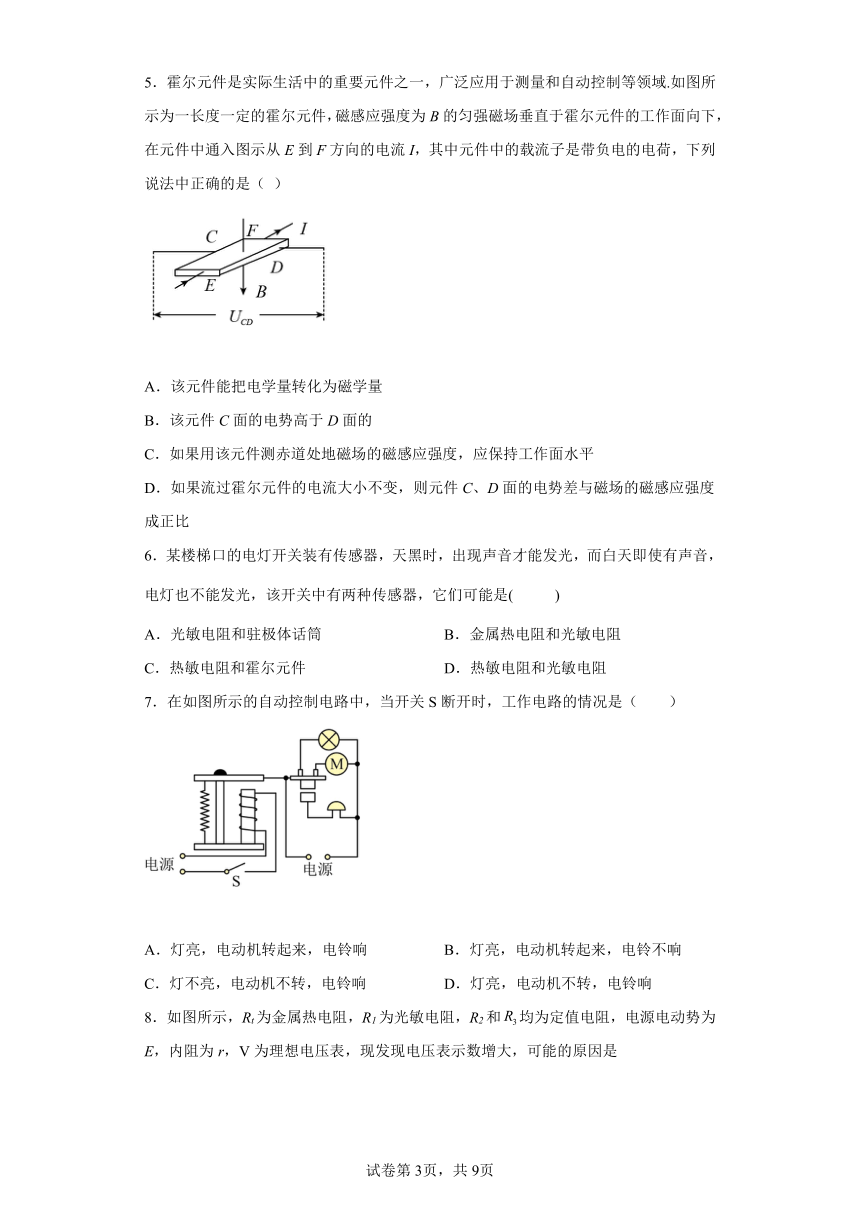

5．霍尔元件是实际生活中的重要元件之一，广泛应用于测量和自动控制等领域.如图所示为一长度一定的霍尔元件，磁感应强度为B的匀强磁场垂直于霍尔元件的工作面向下，在元件中通入图示从E到F方向的电流I，其中元件中的载流子是带负电的电荷，下列说法中正确的是（ ）
A．该元件能把电学量转化为磁学量
B．该元件C面的电势高于D面的
C．如果用该元件测赤道处地磁场的磁感应强度，应保持工作面水平
D．如果流过霍尔元件的电流大小不变，则元件C、D面的电势差与磁场的磁感应强度成正比
6．某楼梯口的电灯开关装有传感器，天黑时，出现声音才能发光，而白天即使有声音，电灯也不能发光，该开关中有两种传感器，它们可能是( )
A．光敏电阻和驻极体话筒 B．金属热电阻和光敏电阻
C．热敏电阻和霍尔元件 D．热敏电阻和光敏电阻
7．在如图所示的自动控制电路中，当开关S断开时，工作电路的情况是（ ）
A．灯亮，电动机转起来，电铃响 B．灯亮，电动机转起来，电铃不响
C．灯不亮，电动机不转，电铃响 D．灯亮，电动机不转，电铃响
8．如图所示，Rt为金属热电阻，R1为光敏电阻，R2和均为定值电阻，电源电动势为E，内阻为r，V为理想电压表，现发现电压表示数增大，可能的原因是
A．金属热电阻温度升高，其他条件不变
B．金属热电阻温度降低，光照减弱，其他条件不变
C．光照增强，其他条件不变
D．光照增强，金属热电阻温度升高，其他条件不变
9．如图所示为某居住小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻、R2为定值电阻，A、B接监控装置，则下列说法正确的是
①当有人通过而遮蔽光线时，A、B间的电压增大
②当有人通过而遮蔽光线时，A、B间的电压减小
③当仅增大R2的阻值时，A、B间的电压增大
④当仅减小R2的阻值时，A、B间的电压增大
A．①③ B．①④ C．②③ D．②④
10．某学习小组的同学在用“多用电表研究热敏电阻特性”的实验中，安装好如图所示的装置.向杯内加入冷水，此时温度计的示数为20℃，多用电表选择适当的倍率，读出热敏电阻的阻值.然后向杯内加入热水，当温度计的示数为60℃时，发现多用电表的指针偏转角度较大，则下列说法正确的是（）
A．多用电表应选用电流挡，温度升高时换用大量程测量
B．多用电表应选用电流挡，温度升高时换用小量程测量
C．多用电表应选用欧姆挡，温度升高时换用倍率大的挡测量
D．多用电表应选用欧姆挡，温度升高时换用倍率小的挡测量
11．如图是电熨斗的结构图，下列说法不正确的是（ ）
A．双金属片上层金属的膨胀系数小于下层金属
B．常温下，上下触点接触；温度过高时，双金属片发生弯曲使上下触点分离
C．需要较高温度熨烫时，要调节调温旋钮，使升降螺丝下移并推动弹性铜片下移
D．双金属片温度传感器的作用是控制电路的通断
12．如图所示为一种温度自动报警器的原理图，在水银温度计的顶端封入一段金属丝，以下说法正确的是（ ）
A．温度升高至时，亮灯报警 B．温度升高至时，亮灯报警
C．温度升高至时，亮灯报警 D．温度升高至时，亮灯报警
二、填空题
13．目前有些居民区内楼道灯的控制，使用的是一种延时开关，该延时开关的简化原理如图所示．图中D是红色发光二极管(只要有很小的电流通过就能使其发出红色亮光)，R为限流电阻，K为按钮式开关，虚线框内S表示延时开关电路，当按下K接通电路瞬间，延时开关触发，相当于S闭合，这时释放K后，延时开关S约在1 min后断开，灯泡熄灭．根据上述信息和原理图，我们可推断：
按钮开关K按下前，发光二极管是________(填“发光的”或“熄灭的”)，按钮开关K按下再释放后，灯泡L发光持续时间约________ min.这一过程中发光二极管是________．限流电阻R的阻值和灯丝电阻RL相比，应满足R________RL的条件．
14．在温度为10 ℃左右的环境中工作的自动恒温箱简图如图甲所示，箱内电阻R1=20 kΩ，R2=10 kΩ，R3=40 kΩ，Rt为热敏电阻，它的电阻随温度变化的图像如图乙所示。当a、b端电压Uab<0时，电压鉴别器会令开关S接通，恒温箱内的电热丝发热，使箱内温度提高；当Uab≥0时，电压鉴别器使S断开，停止加热，恒温箱内的温度恒定在____℃。
15．气体传感器利用物质的化学反应将某种气体的浓度转换成电信号输出，如图所示，B为将可燃气体或有毒气体浓度转换为电信号的传感器，简称电子鼻.有如下器材：U=220V的电源、排风扇M、继电器G、控制电源A、控制开关S.请设计一个家用自动排烟电路，并在图中完成连线___________________ .
16．如图所示是饮水器的自动控制电路，左边是一个在水温较低时对水加热的容器，内有密封绝缘的电热丝发热器和接触开关。只要有水浸没，它就会导通；水面低于时，不会加热。
（1）是一个热敏电阻，低温时呈现高电阻，右边P是一______（选填“与”、“或”或“非”）逻辑门，接在电源之间，图中J是一个继电器，可以控制发热器工作与否。是一个可变电阻，低温时应______（选填“远大于”或“远小于”）。
（2）请阐述此饮水机的自动加热原理______。
17．在DIS实验中，我们已经接触和使用过的传感器有__________、__________、__________、__________、__________、__________、__________、__________、__________。
三、解答题
18．如图所示为一种常见的身高、体重测量仪。测量仪顶部向下发射波速为v的超声波，超声波经反射后返回，被测量仪接收，测量仪记录发射和接收的时间间隔。质量为M0的测重台置于压力传感器上，传感器输出电压与作用在其上的压力成正比。当测重台没有站人时，测量仪记录的时间间隔为t0，输出电压为U0，某同学站上测重台，测量仪记录的时间间隔为t，输出电压为U，求该同学的身高和质量。
19．全自动洗衣机设有多段式水位自动感应装置，该装置采用的可能是下列哪种类型的传感器？简述你的理由。
A．温度传感器
B．压力传感器
C．生物传感器
D．红外线传感器
20．一路灯控制装置如图所示，RG为光敏电阻，光照射RG时，RG变小。白天时，继电器J两端电压是较大还是较小？要使路灯比平时早一些时间亮起来，应如何调节R1
21．双金属温度传感器是将两种具有不同热膨胀系数的金属贴合在一起制成的。当它温度升高时，两种金属伸长不一样而发生弯曲变形，使触点接通或断开。日光灯启动器里就有一个双金属温度传感器（如图）。取一个报废的日光灯启动器，去掉外壳，在充有氖气的玻璃泡内，有一个U形的双金属片，其旁边有一根直立的金属丝，两者构成一对触点。常温下两触点是分离的，温度升高时，双金属片因形变而与金属丝接触。敲碎氖泡的玻璃，调节两触点之间的距离，使温度升高到60℃时两触点恰好接通。请你利用这个双金属温度传感器，设计一个电热水器自动加热的控制方案。当水温低于60℃时自动通电加热，高于60℃时自动断电。
22．工人在锻压机、冲床、钻床等机器上劳动时，稍有不慎就会把手压在里面，造成工伤事故，工厂中大都是利用光电控制设备来避免事故发生的。如图所示为光控继电器的示意图，它由电源、光电二极管（当有光照射时，二极管导通，没有光照时，二极管截止）、放大器、电磁继电器等几部分组成。这样，当工人不慎将手伸入危险区域时，由于遮住了光线，光控继电器衔铁立即带动开关，使机床停止工作，避免事故发生。请简述光控继电器的原理。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．C
【解析】
【分析】
【详解】
由题意得，当时，恒温箱保持稳定，根据串并联电路电压与电阻的关系可知
只有也为2：1的时候，才有
所以可知电阻值为20kΩ，从图乙可以看出，电阻为20kΩ时，温度为35摄氏度。
故选C。
2．D
【解析】
【详解】
在白天时，一般不需要灯照明的；天黑以后，特别是夜深人静时，一般也不需要灯照明的，也就是说天黑且人在楼道里走动时需要．
A．“声控开关”闭合时，发生短路；所以A错误．
B．不管是“光控开关”，还是“声控开关”各自都能让灯发光，节能目的达不到；所以B错误．
C．“光控开关”闭合时，发生短路；所以C错误．
D．“光控开关”与“声控开关”同时闭合时，灯才亮，所以达到节能的目的，所以D正确．
3．B
【解析】
【详解】
挡板不透明，平时光电三极管接收不到LED发出的光，现高阻状态．发生火灾时，进入罩内的烟雾对光有散射作用，部分光线照到光电三极管上，光电三极管电阻变小，检测电路检测出变化发出警报．该传感器是用光传感器实现报警的，故B项正确，ACD三项错误．
4．D
【解析】
【详解】
A．电磁继电器是利用电流的磁效应工作的，发电机是利用电磁感应原理制成的，选项A错误；
B．电磁铁的磁性强弱和电流大小、线圈的匝数及有无铁芯有关，选项B错误；
C．根据安培定则可知，电磁铁工作时，上端为N极，选项C错误；
D．当有人闯入保密室时会使开关S闭合，电磁铁有磁性，吸引衔铁向下移动，b灯所在电路接通，b灯亮，选项D正确。
故选D。
5．D
【解析】
【详解】
A．霍尔元件是能够把磁学量转换为电学量的传感器，故A错误；
B．根据左手定则可知，带负电的电荷向C面偏转，C面带负电，D面带正电，所以D面的电势高，故B错误；
C．在测定地球赤道处的地磁场的磁感应强度时，应将元件的工作面保持竖直，让磁场垂直通过元件的工作面，故C错误；
D．运动电荷最终在电场力和洛伦兹力的作用下处于平衡状态，设霍尔元件的长、宽、高分别为a、b、d，则有
电流的微观表达式为
所以
如果流过霍尔元件的电流大小不变，则元件C、D面的电势差与磁场的磁感应强度成正比，故D正确。
故选D。
6．A
【解析】
【详解】
根据题意，天黑时，出现声音它就开启；而白天，即使有声音它也没有反应，故电路中有光传感器，即使天黑，没声音灯也不亮，故用到了声音传感器．即控制电路中接入了光传感器、声音传感器，话筒就是声音传感器，故A正确、BCD错误．
7．B
【解析】
【详解】
由图可知这是用一个电磁继电器同时控制两个工作电路的自动控制装置，控制电路由电源、开关S和电磁铁组成，工作电路有两个，共用一个电源，开关S断开时，电磁铁中无电流没有磁性，弹簧把衔铁拉起，电灯和电动机组成的并联电路连通，电灯亮，电动机转动，电铃电路断开，电铃不响；开关S闭合时，电磁铁通电有磁性，吸下衔铁，使电铃电路连通，铃响，电灯和电动机电路断开，灯不亮，电动机不转。
故选B。
8．B
【解析】
【详解】
试题分析：金属热电阻温度升高，则电路电阻增大，总电流减小，路端电压增大，即光敏电阻两端的电压增大，所以通过光敏电阻的电流增大，而总电流是减小的，所以通过的电流减小，故两端的电压减小，A错误；金属热电阻温度降低，光照强度减弱，如果外电路电阻减小，则干路电流增大，内电压增大，路端电压减小，所以光敏电阻两端的端电压减小，即通过的电流减小，而总电流增大，所以通过的电流增大，即电压表的示数增大，B正确；光照强度增大，则光敏电阻减小，总电阻减小，路端电压减小，即和热电阻两端的电压减小，通过的电流减小，电压减小，即电压表示数减小，C错误；光照增强，金属热电阻温度升高，一个电阻减小，一个电阻增大，若总电阻减小，则总电流增大，路端电压减小，而两端的电压增大，所以并联电路电压减小，所在支路的电阻增大，所以支路电流减小，电压表示数减小，一个电阻减小，一个电阻增大，若总电阻增大，则路端电压增大，总电流减小，而两端的电压减小，所以并联电路电压增大，所以光敏电阻两端的电压增大，通过光敏电阻的电流增大，而总电流是减小的，所以所在支路的的电流减小，电压表示数减小，故D错误；
考点：考查了电路动态分析
【名师点睛】在分析电路动态变化时，一般是根据局部电路变化（滑动变阻器，传感器电阻）推导整体电路总电阻、总电流的变化，然后根据闭合回路欧姆定律推导所需电阻的电压和电流的变化（或者电流表，电压表示数变化），也就是从局部→整体→局部
9．C
【解析】
【详解】
由电路图可知，两电阻串联，监控装置与R2并联．当有人通过通道而遮蔽光线时，R1阻值变大，电路中的总电阻变大，电路中的电流变小，根据U=IR可知，R2阻值不变时，其两端的电压变小，即A、B间电压降低，故①错误，②正确．当仅增大R2的阻值时，电路中的总电阻变大，电路中的电流变小，电源的内阻和R1阻值不变时，内阻和R1两端的电压变小，则R2上的电压变大，即A、B间电压变大，故③正确．当仅减小R2的阻值时，电路中的总电阻变小，电路中的电流变大，电源的内阻和R1阻值不变时，内阻和R1两端的电压变大，即A、B间电压减小，故④错误．
A. ①③，不符合题意，选项A错误；
B. ①④，不符合题意，选项B错误；
C. ②③，符合题意，选项C正确；
D. ②④，不符合题意，选项D错误；
10．D
【解析】
【详解】
测电阻应选用欧姆挡.当温度升高时，热敏电阻的阻值受温度变化的影响，多用电表的指针偏转角度增大，说明电阻的阻值变小，所以应换用倍率小的挡测量，选项D正确.
故选D
【点睛】
欧姆表表盘上的刻度是左大右小，而欧姆表的偏转是从左向右的，所以偏角变大，说明电阻变小了，此时应该换倍率较小的档位．
11．A
【解析】
【详解】
AB．由电路可知：温度过高时，双金属片发生弯曲使上下触点分离，因此双金属片上层金属的膨胀系数应大于下层金属，A错误，B正确；
C．需要较高温度熨烫时，要调节调温旋钮，双金属片虽发生弯曲也不使触点分离，应使升降螺丝下移并推动弹性铜片下移，C正确；
D．利用双金属片热胀冷缩是控制电路的通断，D正确；
故选A。
12．D
【解析】
【分析】
【详解】
当温度低于78℃时，线圈中没有电流，此时灯亮，但不报警；当温度升高到78℃时，线圈中有电流，电磁铁吸引衔铁，灯被接通，所以灯亮且报警。
故选D。
13． 发光的 1 熄灭的
【解析】
【详解】
[1]．如图所示，按钮开关K 按下前，发光二极管、限流电阻与灯泡串联，有小电流通过发光二极管，因此发光二极管处于发光状态．
[2][3]．当按钮开关K 按下再释放后，由于通电路瞬间延时开关触发，相当于S闭合，二极管被短路，所以处于熄灭状态；由于延时开关S约在1分钟后断开，电灯才熄灭，则知电灯L 发光持续时间约1min．
[4]．只有当限流电阻R的阻值比灯丝电阻RL大得多时，通过发光二极管的电流才很小，确保二极管不烧坏．
【点睛】
解决本题的关键是根据延时开关的闭合和断开时，电路的连接方式正确进行分析即可．
14．35
【解析】
【详解】
设电路路端电压为U，当
恒温的温度出现，此时有
代入数据解得
由图乙可知，此时对应的温度为35℃。
15．
【解析】
【详解】
电磁继电器起开关作用，所以低压控制电源、气体传感器、开关和电磁继电器应组成一个电路，另一个是由排风扇和高压电源组成的电路.如图所示.
16． 与 远大于 见解析
【解析】
【分析】
【详解】
(1)[1]与
[2]远大于。
(2)[3]当水温较低时，阻值较大，A为高电势，且有水浸没，B也为高电势，则Q、C之间才有高电压输出，电磁继电器有电流通过，将吸动闭合，发热器工作。
17． 电流 电压 压强 温度 光强 声音 位移 力 磁
【解析】
【分析】
【详解】
[1][2][3][4][5][6][7][8][9] 在DIS实验中，我们已经接触和使用过的传感器有电流、电压、压强、温度、光强、声音、位移、力和磁等。
18．，
【解析】
【详解】
设身高体重测量仪高度为L，人的身高为h，质量为m，
当测重台上没有站人时，根据超声波的速度和位移关系得
vt0=2L
当测重台上站人时，可得
vt=2（L-h）
联立解得
根据传感器输出电压与作用在其上的压力成正比得
U0=kM0g
当测重台上站人时
U=k（M0+m）g
解得
19．B，见解析
【解析】
【详解】
洗衣机工作时衣物温度没有明显变化（除非启动加热功能），所以不是温度传感器。洗衣机和，衣物里也没有利用到生物活性物质，所以不是生物传感器或红外线传感器。由于洗衣机在不同段式水位压力不同，故其中有多段式水位自动感应装置，可能采用了压力传感器。
20．较小，调节R1使其变小
【解析】
【详解】
由题可知，引起电路状态变化的原因是照射光敏电阻RG的光的强弱。白天光照强，RG的阻值较小，其两端分压较小，此时A端为高电平，则Y端为低电平，继电器两端电压较小，不工作，路灯不亮。若要使路灯早一些亮，即光照强度较大、RG较小时，就使A端为低电平，则需要RG分压增大，根据并联分压规律可知此时应调节R1使其变小。
21．见解析
【解析】
【详解】
控制电路如图所示
A为调节后的U形的双金属片，一端固定在金属杆上，另一端固定与金属丝b构成一对触点。将它密封在玻璃罩B内，成为温度传感器，浸入电热水器C的水中。J为电磁继电器的线圈，a为该继电器的常闭触点，R为大功率电热元件。闭合开关S，若水的温度低于60℃，双金属片A与触点b分离，继电器触点a闭合，电热元件通电发热。当水温升高到60℃时双金属片A因温度升高而与触点b接触，则触点a断开，加热电路断开，就停止对水的加热了。水温下降到60℃以下时，A与b又断开，触点a闭合，加热电路闭合再度给水加热。
22．当光照射光电二极管时，二极管导通，电路中通电流，经放大器放大后把M磁化，将衔铁吸住，使开关闭合，使机床工作；当将手伸入危险区域时，由于遮住了光线，二极管截止，电路断开，没有电流，此时M失去磁性，对衔铁没有吸引力，衔铁在弹簧弹力的作用下离开M，开关断开，机床停止工作。
【解析】
【详解】
当光照射光电二极管时，二极管导通，电路中通电流，经放大器放大后把M磁化，将衔铁吸住，使开关闭合，使机床工作；当将手伸入危险区域时，由于遮住了光线，二极管截止，电路断开，没有电流，此时M失去磁性，对衔铁没有吸引力，衔铁在弹簧弹力的作用下离开M，开关断开，机床停止工作。
答案第1页，共2页
答案第1页，共2页
