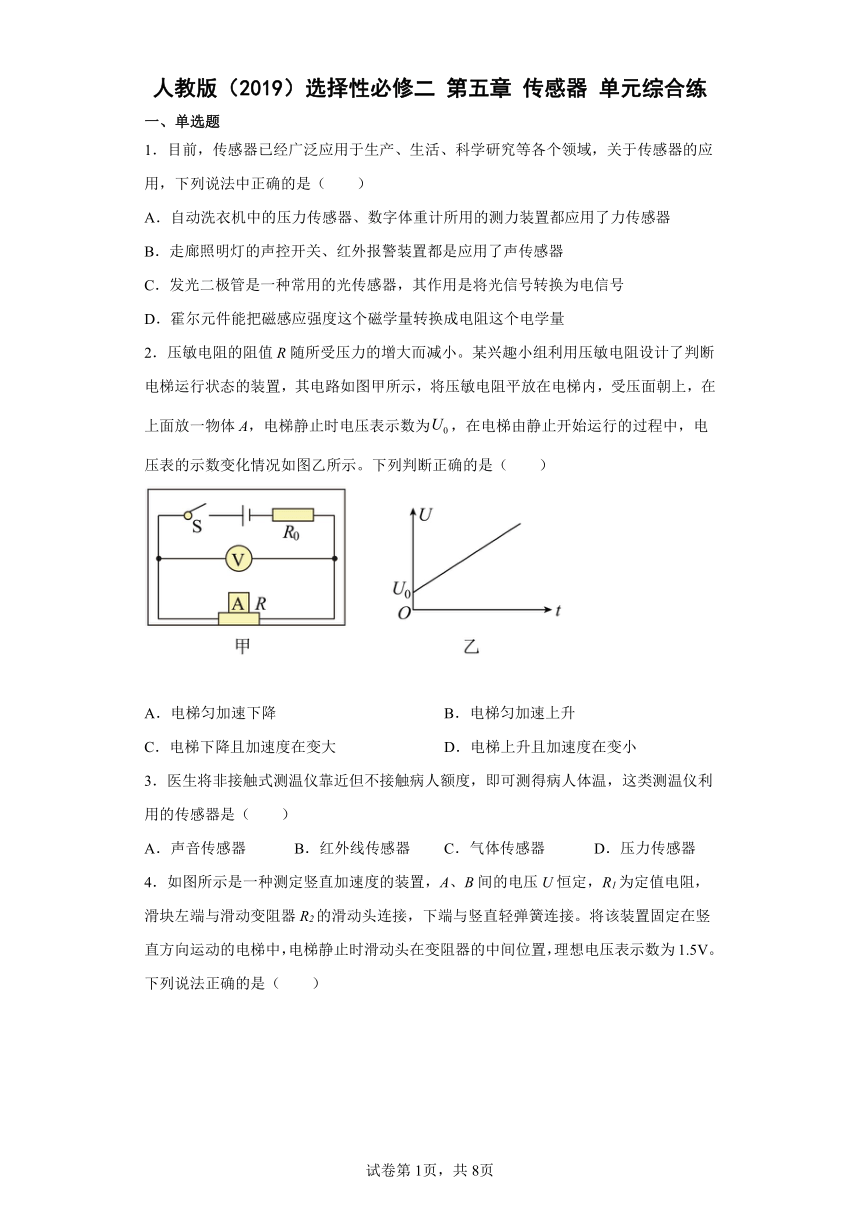

人教版（2019）选择性必修二 第五章 传感器 单元综合练
一、单选题
1．目前，传感器已经广泛应用于生产、生活、科学研究等各个领域，关于传感器的应用，下列说法中正确的是（ ）
A．自动洗衣机中的压力传感器、数字体重计所用的测力装置都应用了力传感器
B．走廊照明灯的声控开关、红外报警装置都是应用了声传感器
C．发光二极管是一种常用的光传感器，其作用是将光信号转换为电信号
D．霍尔元件能把磁感应强度这个磁学量转换成电阻这个电学量
2．压敏电阻的阻值R随所受压力的增大而减小。某兴趣小组利用压敏电阻设计了判断电梯运行状态的装置，其电路如图甲所示，将压敏电阻平放在电梯内，受压面朝上，在上面放一物体A，电梯静止时电压表示数为，在电梯由静止开始运行的过程中，电压表的示数变化情况如图乙所示。下列判断正确的是（ ）
A．电梯匀加速下降 B．电梯匀加速上升
C．电梯下降且加速度在变大 D．电梯上升且加速度在变小
3．医生将非接触式测温仪靠近但不接触病人额度，即可测得病人体温，这类测温仪利用的传感器是（ ）
A．声音传感器 B．红外线传感器 C．气体传感器 D．压力传感器

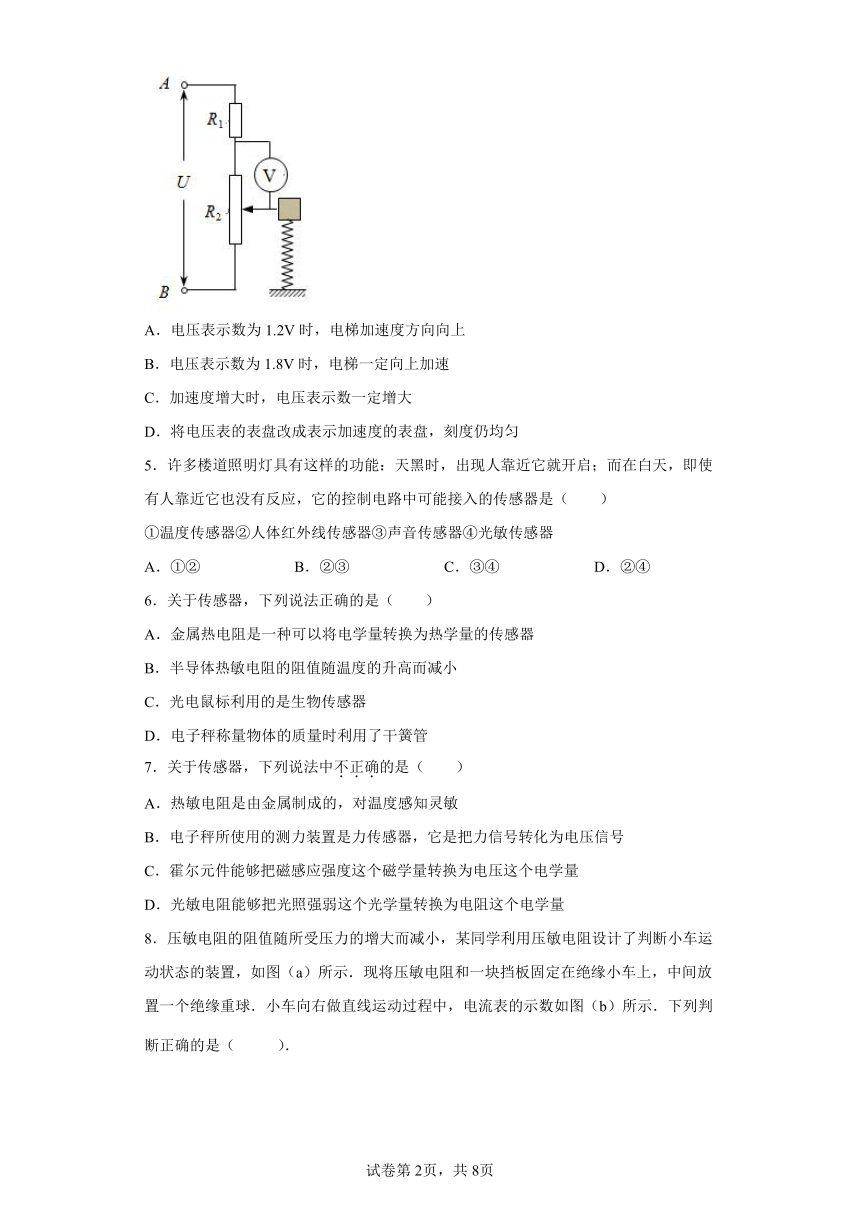

4．如图所示是一种测定竖直加速度的装置，A、B间的电压U恒定，R1为定值电阻，滑块左端与滑动变阻器R2的滑动头连接，下端与竖直轻弹簧连接。将该装置固定在竖直方向运动的电梯中，电梯静止时滑动头在变阻器的中间位置，理想电压表示数为1.5V。下列说法正确的是（ ）
A．电压表示数为1.2V时，电梯加速度方向向上
B．电压表示数为1.8V时，电梯一定向上加速
C．加速度增大时，电压表示数一定增大
D．将电压表的表盘改成表示加速度的表盘，刻度仍均匀
5．许多楼道照明灯具有这样的功能：天黑时，出现人靠近它就开启；而在白天，即使有人靠近它也没有反应，它的控制电路中可能接入的传感器是（ ）
①温度传感器②人体红外线传感器③声音传感器④光敏传感器
A．①② B．②③ C．③④ D．②④
6．关于传感器，下列说法正确的是（ ）
A．金属热电阻是一种可以将电学量转换为热学量的传感器
B．半导体热敏电阻的阻值随温度的升高而减小
C．光电鼠标利用的是生物传感器
D．电子秤称量物体的质量时利用了干簧管
7．关于传感器，下列说法中不正确的是（ ）
A．热敏电阻是由金属制成的，对温度感知灵敏
B．电子秤所使用的测力装置是力传感器，它是把力信号转化为电压信号
C．霍尔元件能够把磁感应强度这个磁学量转换为电压这个电学量
D．光敏电阻能够把光照强弱这个光学量转换为电阻这个电学量
8．压敏电阻的阻值随所受压力的增大而减小，某同学利用压敏电阻设计了判断小车运动状态的装置，如图（a）所示．现将压敏电阻和一块挡板固定在绝缘小车上，中间放置一个绝缘重球．小车向右做直线运动过程中，电流表的示数如图（b）所示．下列判断正确的是（ ）．
A．在时间至内，小车做匀速直线运动
B．在时间至内，小车做匀加速直线运动
C．在时间至内，小车做匀速直线运动
D．在时间至内，小车做匀加速直线运动
9．下列说法正确的是（ ）
A．凡将非电学量转化为电学量的传感器都是物理传感器
B．大多数传感器是以化学原理为基础制成的
C．物理传感器只能将采集到的信息转换为电压输出
D．物理传感器利用的是物质的物理性质或物理效应
10．传感器能够把非电学量转化为电学量，可以很方便地测量、传输、处理和控制。关于霍尔元件在传感器中的作用，下列说法中正确的是（ ）
A．能够将热信号转化为电信号
B．能够将光信号转化为电信号
C．能够将力信号转化为电信号
D．能够将磁信号转化为电信号

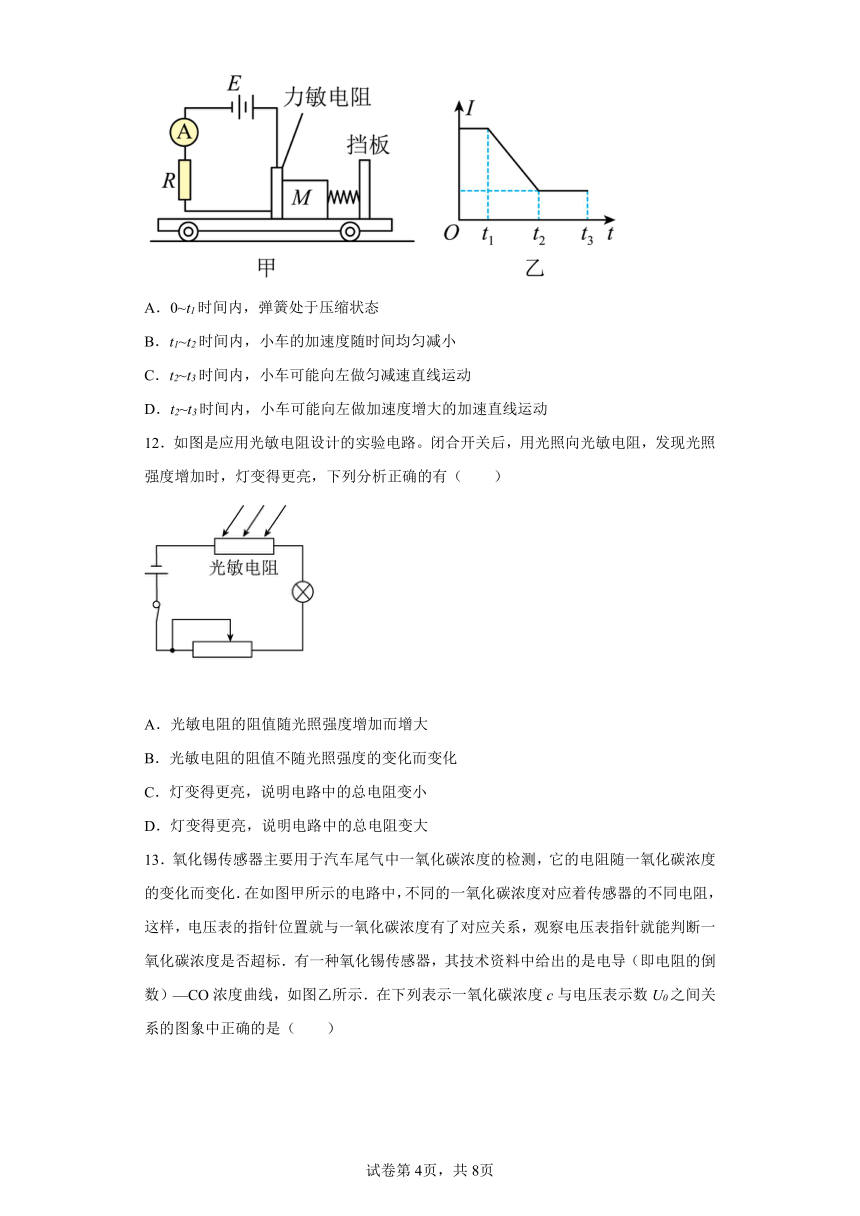

11．某力敏电阻的阻值随着压力的增大而线性减小。一同学利用该力敏电阻设计了判断小车在水平方向上运动状态的装置。其工作原理如图甲所示，将力敏电阻和一块档板固定在绝缘小车上，之间放置一个光滑绝缘重物M，重物与挡板之间通过轻弹簧连接。某次实验中，电流表示数随时间变化关系如图乙所示、已知0-t1时间内，小车处于静止状态，则（ ）
A．0~t1时间内，弹簧处于压缩状态
B．t1~t2时间内，小车的加速度随时间均匀减小
C．t2~t3时间内，小车可能向左做匀减速直线运动
D．t2~t3时间内，小车可能向左做加速度增大的加速直线运动
12．如图是应用光敏电阻设计的实验电路。闭合开关后，用光照向光敏电阻，发现光照强度增加时，灯变得更亮，下列分析正确的有（ ）
A．光敏电阻的阻值随光照强度增加而增大
B．光敏电阻的阻值不随光照强度的变化而变化
C．灯变得更亮，说明电路中的总电阻变小
D．灯变得更亮，说明电路中的总电阻变大

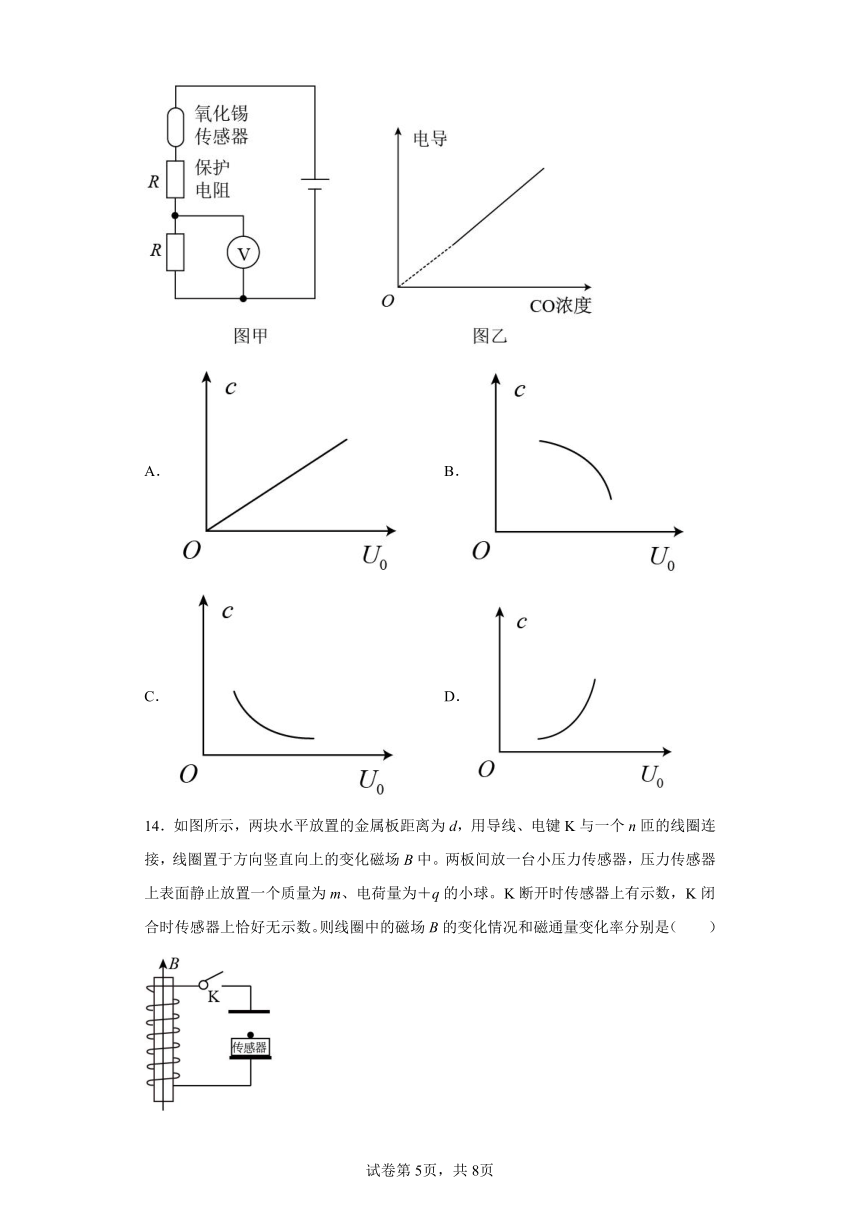

13．氧化锡传感器主要用于汽车尾气中一氧化碳浓度的检测，它的电阻随一氧化碳浓度的变化而变化．在如图甲所示的电路中，不同的一氧化碳浓度对应着传感器的不同电阻，这样，电压表的指针位置就与一氧化碳浓度有了对应关系，观察电压表指针就能判断一氧化碳浓度是否超标．有一种氧化锡传感器，其技术资料中给出的是电导（即电阻的倒数）—CO浓度曲线，如图乙所示．在下列表示一氧化碳浓度c与电压表示数U0之间关系的图象中正确的是（ ）
A． B．
C． D．
14．如图所示，两块水平放置的金属板距离为d，用导线、电键K与一个n匝的线圈连接，线圈置于方向竖直向上的变化磁场B中。两板间放一台小压力传感器，压力传感器上表面静止放置一个质量为m、电荷量为＋q的小球。K断开时传感器上有示数，K闭合时传感器上恰好无示数。则线圈中的磁场B的变化情况和磁通量变化率分别是（ ）
A．正在增加，
B．正在增加，
C．正在减弱，
D．正在减弱，
15．下列关于传感器的说法中正确的是（ ）
A．金属热电阻是一种可以将热学量转换为电学量的传感器
B．电饭锅是通过压力传感器实现温度的自动控制
C．干簧管是一种能够感知电场的传感器
D．火灾报警器能够在发生火灾时报警是利用了压力传感器
二、填空题
16．传感器及其工作原理
（1）传感器的定义：能够感受诸如力、温度、光、声、化学成分等被测量，并能把它们按照一定的规律转换为便于传送和处理的可用信号输出。通常转换成的可用信号是电压、电流等_____，或转换为电路的_____。
（2）非电学量转换为电学量的意义：把非电学量转换为电学量，可以很方便地进行测量、_____、处理和_____。
（3）传感器的组成：传感器的基本部分一般由_____、_____组成。
（4）传感器应用的一般模式
17．电阻应变效应：_________在外力作用下发生机械形变时，其电阻也随之变化的现象。
18．智能化自动控制系统通常由______、______和______组成。使用模块电路进行楼道自动灯控制，要求白天灯不亮、夜晚有声响时灯才亮，则其输入端需要使用______传感器和______传感器。
19．分体式位移传感器是由发射器和______组成的，发射的是______脉冲信号。反射式位移传感器发射_______脉冲信号。力传感器使用前必须______，作用力必须与传感器内的______始终保持垂直。
三、解答题
20．下雨、天黑指示灯的模块电路设计。设计目标：请为一指示灯做设计，当同时满足下雨及天黑时指示灯亮。
21．有一种测量人体重的电子秤，其原理图如图中的虚线所示，它主要由三部分构成：踏板和压力杠杆ABO、压力传感器R（一个阻值可随压力大小而变化的电阻器）、显示体重的仪表（其实质是电流表），其中AO∶BO=5∶1，已知压力传感器的电阻与其所受压力的关系如下表所示：
压力F/N 0 50 100 150 200 250 300 …
电阻R/Ω 300 270 240 210 180 150 120 …
设踏板的杠杆组件的质量不计，接通电源后，压力传感器两端电压恒为4.68V，则：
（1）利用表中数据归纳出电阻R随压力F变化的函数关系式；
（2）该秤零刻度线（即踏板空载时的刻度线）应标在电流表刻度盘多少毫安处？
（3）如果某人站在踏板上，电流表刻度盘示数为20mA，这个人的体重是多少？（取g=10N/kg）
22．如图甲表示某金属丝的电阻随摄氏温度变化的情况。把这段金属丝与电池、电流表串联起来（图乙），用这段金属丝做测温探头，把电流表的电流刻度改为相应的温度刻度，就得到了一个简单的电阻温度计。请判断：如果电池的电动势和内阻都是不变的，电流表上代表、的两点，哪个应该标在电流比较大的刻度上？
23．什么是传感器？它的作用是什么？简述一下你对传感器的认识和理解。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．A
【解析】
【分析】
【详解】
A．自动洗衣机中的压力传感器、数字体重计所用的测力装置都应用了力传感器，故A正确；
B．在天黑楼道里出现声音时，楼道里的灯才亮，说明它的控制电路中既有声音传感器，又有光传感器；但红外报警装置是应用了红外线传感器．故B错误；
C．发光二极管不是光传感器，故C错误；
D．霍尔元件能把磁感应強度这个磁学量转换成电压这个电学量，故D错误。
故选A。
2．C
【解析】
【详解】
根据闭合电路欧姆定律得
结合图像可得电路中的电流一直减小，又
可知压敏电阻的阻值一直增大，则对压敏电阻的压力减小，可知处于失重状态，则电梯处于向上减速或向下加速并且加速度越来越大。
故选C。
3．B
【解析】
【分析】
【详解】
非接触式测温仪能将物体发出的发出红外线信号转化为电信号，所以测温仪利用的传感器使用的是红外线传感器。故B正确，ACD错误；
故选B。
4．D
【解析】
【详解】
A．电压表示数为1.2V时，R2的滑动端与静止时相比向上移动了，则弹簧变长，电梯加速度方向向下，选项A错误；
B．电压表示数为1.8V时，R2的滑动端与静止时相比向下移动了，则弹簧变短，电梯加速度方向向上，电梯可能向上加速，也可能向下减速，选项B错误；
C．若电梯的加速度向下，且加速度增大时，R2的滑动端与静止时相比向上移动，电压表示数会减小，选项C错误；
D．根据开始时
kx0=mg
若加速度向上，则
即
即
而 x与R2电阻的变化 R2成正比，而
U=I R2
可知电压表读数的变化量与加速度成正比，则将电压表的表盘改成表示加速度的表盘，刻度仍均匀，选项D正确。
故选D。
5．D
【解析】
【分析】
【详解】
由题意知，该楼道照明灯具有人体红外线传感器及光敏传感器，D正确。
故选D。
6．B
【解析】
【分析】
【详解】
A．传感器是能将非电学量按一定规律转换成电学量的装置，故A项错误；
B．半导体热敏电阻在温度升高时，电阻会变小，B项正确；
C．光电鼠标利用的是光电传感器，C项错误；
D．干簧管是一种能够感知磁场的传感器，而电子秤称量物体质量是利用了压力传感器，D项错误。
故选B。
7．A
【解析】
【分析】
【详解】
A．热敏电阻能够把温度这个热学量转换为电阻这个电学量，由半导体制成，且随着温度升高，其电阻在减小，对温度感知灵敏，故A错误；
B．电子秤所使用的测力装置是力传感器，利用通过应力片的电流一定，压力越大，电阻越大，应力片两端的电压差越大，将力信号变成电信号，故B正确。
C．霍尔元件能够把磁感应强度这个磁学量转换为电压这个电学量，故C正确；
D．光敏电阻能够把光照强弱这个光学量转换为电阻这个电学量，故D正确。
本题选择错误的，故选A。
8．D
【解析】
【详解】
AB．由图示图象可知，在t1～t2内，I变大，说明压敏电阻阻值减小，压敏电阻受到的压力增大，绝缘球受到向右的压力增大，球的合力增大，球的加速度增大，小车向右做加速度增大的加速运动，故AB错误；
CD．由图示图象可知，在t2～t3内，I不变，压力恒定，绝缘球受到的合力向右，加速度向右，小车向右做匀加速直线运动，故C错误，D正确。
故选D。
9．D
【解析】
【分析】
【详解】
AB．传感器能够把非电学量转换为电学量，包括物理传感器、化学传感器、生物传感器，大多数传感器是以物理原理为基础制作的，故AB错误；
C．物理传感器既可将收集到的信息转换为电压输出，也可转换为电流等输出，故C错误；
D．物理传感器是利用物质的物理性质或物理效应制作而成的，故D正确。
故选D。
10．D
【解析】
【详解】
霍尔元件能将磁感应强度这个磁学量转换为电压这个电学量，即能将磁信号转化为电信号。
故选D。
11．AD
【解析】
【详解】
A．0～t1时间内，电流最大，力敏电阻的阻值最小，所受压力最大，所以弹簧处于压缩状态，故A正确；
B．t1～t2时间内，电流减小，力敏电阻的阻值增大，所受压力F减小，根据牛顿第二定律，小车的加速度为
小车的加速度增大，故B错误；
CD．t2～t3时间内，电流最小，力敏电阻的阻值最大，所受压力最小，合力向左，小车的加速度向左，又因为电流不变，压力不变，小车的合力不变，加速度不变，小车做加速度向左的匀变速直线运动，小车可能向左做匀加速直线运动，也可能向右做匀减速直线运动，还有可能M与力敏电阻分离了，此时小车可能向左做加速度增大的加速直线运动，故C错误，D正确。
故选AD。
12．C
【解析】
【分析】
【详解】
由于用光照向光敏电阻，发现光照强度增加时，灯变得更亮，则电路的电流变大，总电阻减小，所以光敏电阻的阻值随光照强度增加而减小，则ABD错误；C正确；
故选C。
13．D
【解析】
【详解】
由资料中给出的是电导（即电阻的倒数）—CO浓度曲线可知电导与CO浓度成正比，CO浓度越大，传感器电阻越小，电路中电流越大，电压表示数越大，但是电压表示数与CO浓度不是成正比关系。
故选D。
14．B
【解析】
【详解】
K闭合时传感器上恰好无示数，说明小球所受电场力和重力平衡，由于小球带正电，所以电容器上极板为负，由楞次定律，可知线圈中的磁场B正在增加。根据分析列出方程
解得
故选B。
15．A
【解析】
【详解】
A．金属热电阻传感器是利用导体或半导体的电阻随温度变化来测量温度的一种温度敏感元件，是可以将热学量转换为电学量的传感器，故A正确；
B．电饭锅是通过温度传感器实现温度的自动控制，故B错误；
C．干簧管是一种能够感知磁场的传感器，故C错误；
D．火灾报警器能够在发生火灾时报警是利用了光传感器，在发生火灾时有烟雾挡住了光传感器接收光源，故D错误。
故选A。
16． 电学量 通断 传输 控制 敏感元件 转换电路
【解析】
【详解】
(1)[1][2] 通常转换成的可用信号是电压、电流等电学量，或转换为电路的通断。
(2)[3][4] 把非电学量转换为电学量，可以很方便地进行测量、传输、处理和控制。
(3)[5][6] 传感器的基本部分一般由敏感元件和转换电路组成。
17．金属导体
【解析】
略
18． 传感器 控制器 执行器 光 声
【解析】
【分析】
【详解】
[1][2][3][4][5]智能化自动控制系统通常由传感器、控制器和执行器组成。使用模块电路进行楼道自动灯控制，要求白天灯不亮、夜晚有声响时灯才亮，则其输入端需要使用光传感器和声传感器。
19． 接收器 红外线 超声波 调零 接收器
【解析】
【详解】
[1][2][3][4][5]分体式位移传感器是由发射器和接收器组成的，发射的是红外线脉冲信号，反射式位移传感器发射超声波脉冲信号，力传感器使用前必须调零，作用力必须与传感器内的接收器始终保持垂直。
20．见解析
【解析】
【分析】
【详解】
（1）传感器：x光敏电阻，y：湿度传感器。
控制器：与门。
执行器；灯。
（2）模块电路设计图，如图所示。
（3）真值表。
输入 输出
A B Z
0 0 0
0 1 0
1 0 0
1 1 1
（4）原理：天黑时，光敏电阻阻值大，A点为高电势1；下雨时，湿度传感器导通，B点为高电势1。
注意分压知识在逻辑电路中应用。在该实例中的A输入端，光强大时，光敏电阻小，分压相对较少，大量电压分到可变电阻上，A点电势为低电势0。因此只有在晚上光弱时，A点电势才为高电势1。
21．（1）；（2）15.6mA；（3）55kg
【解析】
【分析】
【详解】
（1）由表中数据可归纳得出
（2）依题意可知，电子秤空载时压力传感器受到的压力为零，电阻R1=300Ω，电路中的电流为
所以该秤零刻度线应标在电流表刻度盘的15.6mA处。
（3）当电流表刻度盘的读数为I2=20mA时，压力传感器的电阻
由
解得
再由
可得
故人的体重为
22．标在电流较大的刻度上
【解析】
【详解】
由图甲知，温度越高，电阻阻值越大，根据闭合电路的欧姆定律
当电阻越小电流越大，所以温度较低的点即标在电流较大的刻度上。
23．见解析
【解析】
【详解】
传感器是指能够将感受到的非电学量，按照一定规律转换成电学量输出的器件或装置，通常由敏感元件和转换元件组成，敏感元件和转化元件二合一的也很多。
传感器的种类很多，根据其利用的物质的特性不同可分为：物理传感器、化学传感器、生物传感器。
根据其被测量的不同可以分为：声、光、压力、位移、加速度、温度等传感器。
根据具体工作原理的不同可分为：电阻式、电容式、电感式、光电式、热电式、压电式、磁电式等传感器。
答案第1页，共2页
答案第1页，共2页
