3. 简易电路
教科版科学四年级下册第二单元
灯丝
复习
（ ）
（ ）
（ ）
（ ）
（ ）
玻璃泡
金属架
连接点1
连接点2
（ ）
（ ）
（ ）
（ ）
铜帽
锌壳
铜丝
塑料
复习
干电池的正、负极分别连接到小灯泡的两个连接点。
小灯泡能够点亮的电路是怎样连接的？
﹢
﹣
连接点1
连接点2
下图中，是通路的，在括号里画“√”，是断路的画“×”，是短路的画“△”
（ ）
（ ）
（ ）
（ ）
（ ）
（ ）
（ ）
（ ）
×
×
×
×
√
√
△
△
小灯泡发光，是因为灯丝有电流通过，电流是怎样流过小灯泡的灯丝的？

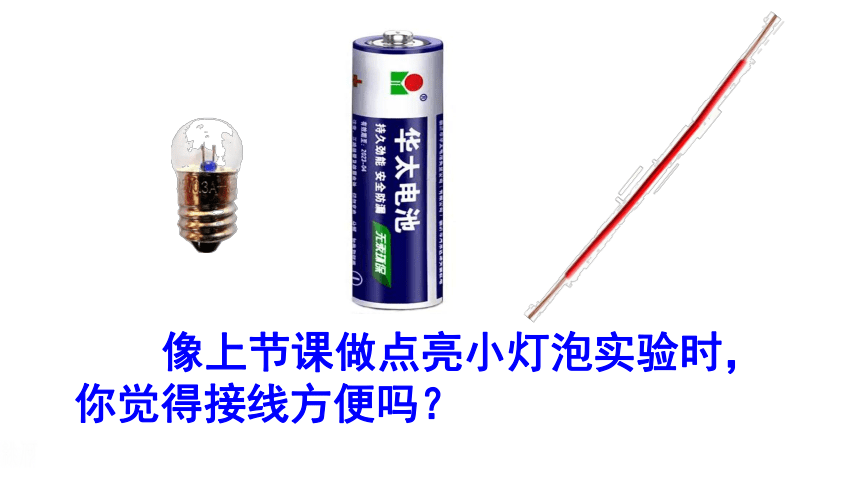

像上节课做点亮小灯泡实验时，你觉得接线方便吗？
电池盒
灯座
仔细观察电池盒和灯座的结构。
在电池盒的两端各连一根导线，把电池安装在电池盒里。用连接电池盒的两根导线的另一端接触小灯泡，确定能使小灯泡亮起来。
组装一个电路
把小灯泡安装在灯座上，再用导线把它和电池连接起来，使小灯泡亮起来。
组装一个电路
组装一个电路
你觉得用电池盒和灯座来连接电路，有什么优点？
这个电路还有不足之处吗？怎样改进？
开关
开关应该怎样连接到电路里呢？
组装一个电路
开关还可以接在哪里？
提醒：接线时，开关应该是断开的。
实物图
怎样根据实物图画出电路图？
电路图
在电路图中用箭头标出电流流动的方向。
画法1（用电路元件符号画）
画法2（用结构示意图画）
注意事项：
1、导线要横平竖直；
2、转弯处要画直角；
3、元器件不要画在角落处
科学上规定，电流从电池正极流出，经过导线、开关、用电器等，最后回到负极，形成一个闭合回路。
在一个完整的电路中，哪些电路元件是必要的？
电源
导线
开关
用电器
能否将上面电路中的用电器换成其他的？
小结
我们可以用（ ）和（ ）把电池和小灯泡固定下来。
电池盒
灯座
在一个完整的电路中，必须要有（ ）、（ ）、（ ）、（ ）等电路元件。
电源
开关
用电器
导线
科学上规定，电流从电池（ ）流出，经过（ ）、（ ）、（ ）等，最后回到（ ），形成一个（ ）。
正极
导线
开关
用电器
负极
闭合回路
