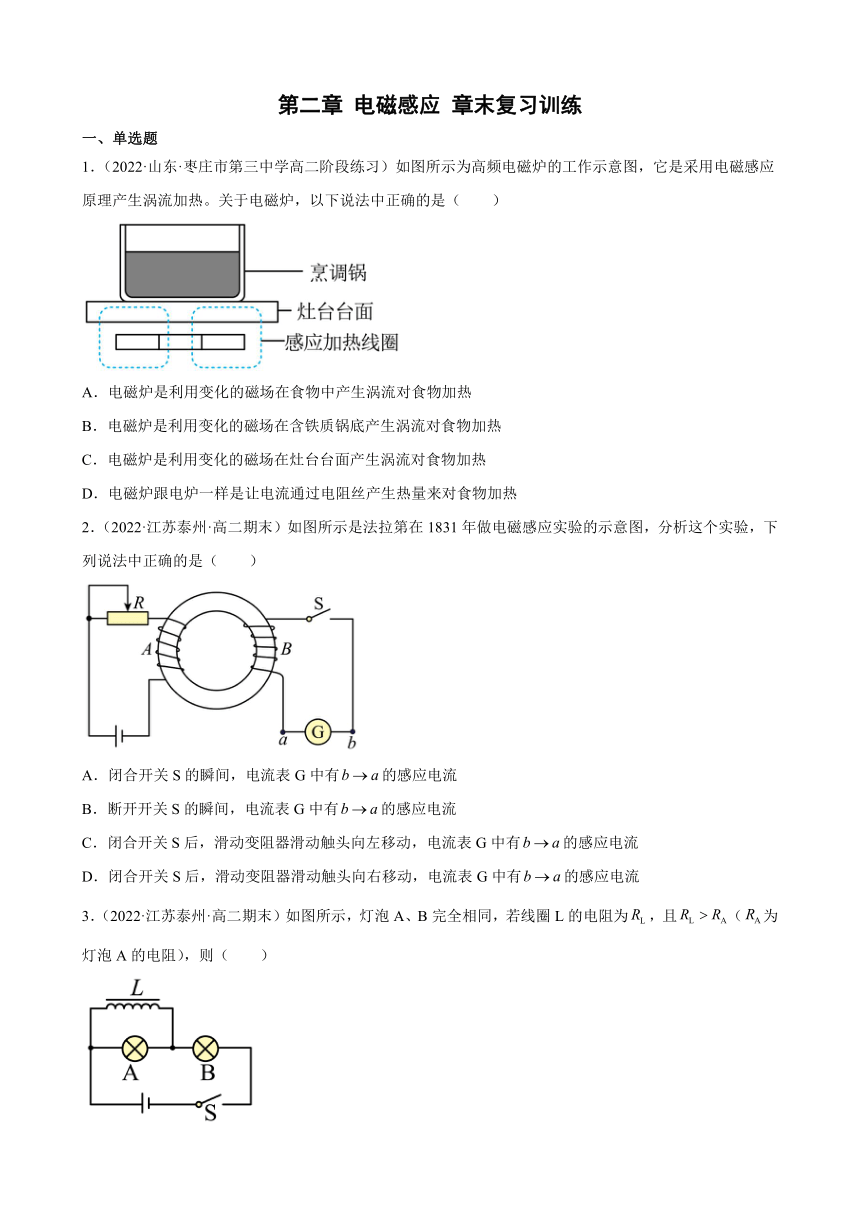

第二章 电磁感应 章末复习训练
一、单选题
1.(2022·山东·枣庄市第三中学高二阶段练习)如图所示为高频电磁炉的工作示意图,它是采用电磁感应原理产生涡流加热。关于电磁炉,以下说法中正确的是(  )
A.电磁炉是利用变化的磁场在食物中产生涡流对食物加热
B.电磁炉是利用变化的磁场在含铁质锅底产生涡流对食物加热
C.电磁炉是利用变化的磁场在灶台台面产生涡流对食物加热
D.电磁炉跟电炉一样是让电流通过电阻丝产生热量来对食物加热
2.(2022·江苏泰州·高二期末)如图所示是法拉第在1831年做电磁感应实验的示意图,分析这个实验,下列说法中正确的是(  )
A.闭合开关S的瞬间,电流表G中有的感应电流
B.断开开关S的瞬间,电流表G中有的感应电流
C.闭合开关S后,滑动变阻器滑动触头向左移动,电流表G中有的感应电流
D.闭合开关S后,滑动变阻器滑动触头向右移动,电流表G中有的感应电流

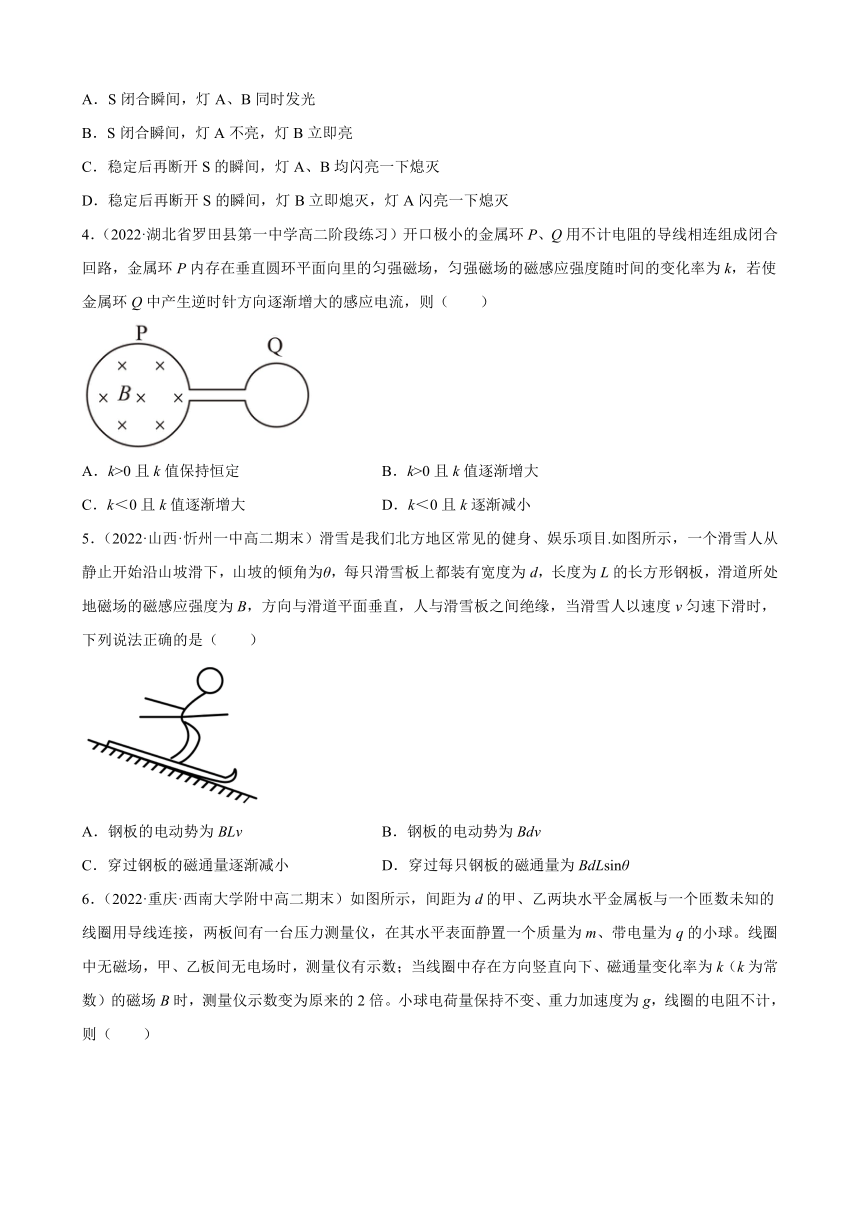

3.(2022·江苏泰州·高二期末)如图所示,灯泡A、B完全相同,若线圈L的电阻为,且(为灯泡A的电阻),则(  )
A.S闭合瞬间,灯A、B同时发光
B.S闭合瞬间,灯A不亮,灯B立即亮
C.稳定后再断开S的瞬间,灯A、B均闪亮一下熄灭
D.稳定后再断开S的瞬间,灯B立即熄灭,灯A闪亮一下熄灭
4.(2022·湖北省罗田县第一中学高二阶段练习)开口极小的金属环P、Q用不计电阻的导线相连组成闭合回路,金属环P内存在垂直圆环平面向里的匀强磁场,匀强磁场的磁感应强度随时间的变化率为k,若使金属环Q中产生逆时针方向逐渐增大的感应电流,则(  )
A.k>0且k值保持恒定 B.k>0且k值逐渐增大
C.k<0且k值逐渐增大 D.k<0且k逐渐减小
5.(2022·山西·忻州一中高二期末)滑雪是我们北方地区常见的健身、娱乐项目.如图所示,一个滑雪人从静止开始沿山坡滑下,山坡的倾角为θ,每只滑雪板上都装有宽度为d,长度为L的长方形钢板,滑道所处地磁场的磁感应强度为B,方向与滑道平面垂直,人与滑雪板之间绝缘,当滑雪人以速度v匀速下滑时,下列说法正确的是(  )
A.钢板的电动势为BLv B.钢板的电动势为Bdv
C.穿过钢板的磁通量逐渐减小 D.穿过每只钢板的磁通量为BdLsinθ

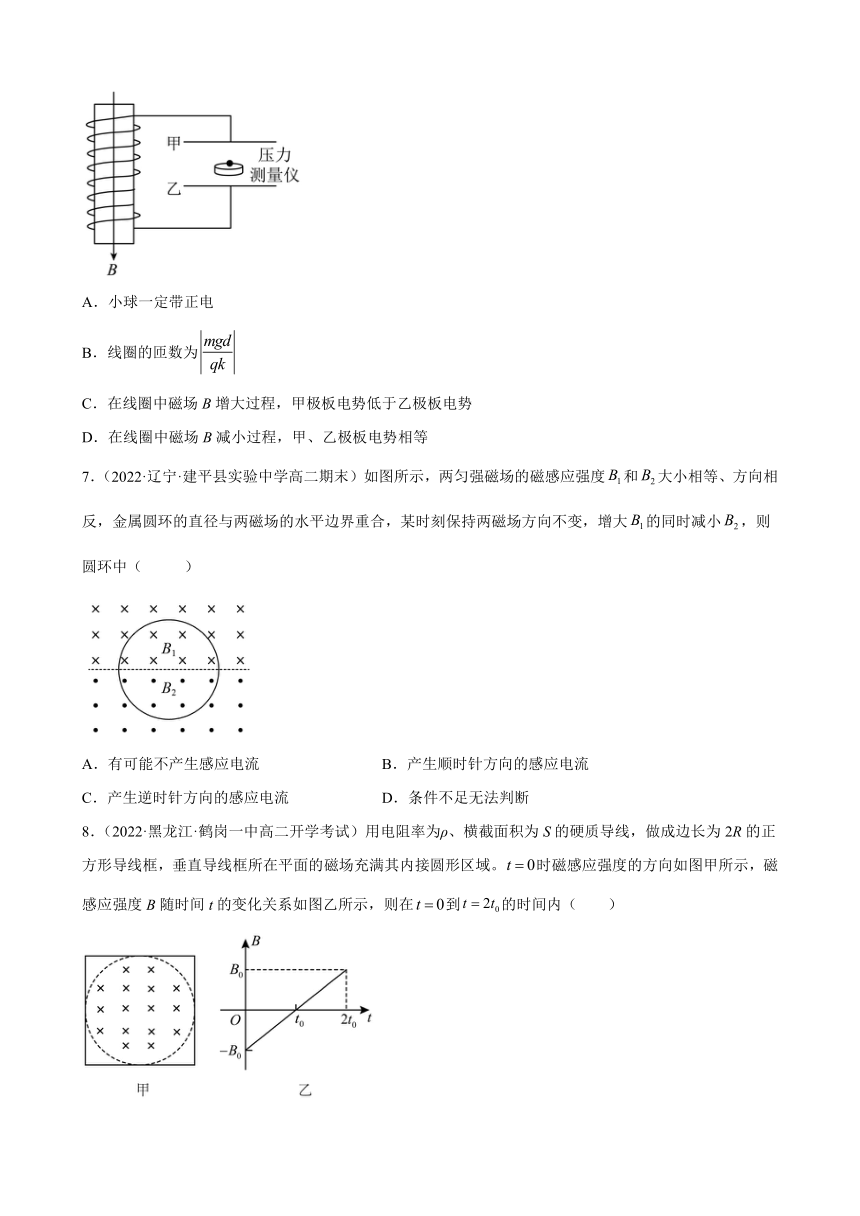

6.(2022·重庆·西南大学附中高二期末)如图所示,间距为d的甲、乙两块水平金属板与一个匝数未知的线圈用导线连接,两板间有一台压力测量仪,在其水平表面静置一个质量为m、带电量为q的小球。线圈中无磁场,甲、乙板间无电场时,测量仪有示数;当线圈中存在方向竖直向下、磁通量变化率为k(k为常数)的磁场B时,测量仪示数变为原来的2倍。小球电荷量保持不变、重力加速度为g,线圈的电阻不计,则(  )
A.小球一定带正电
B.线圈的匝数为
C.在线圈中磁场B增大过程,甲极板电势低于乙极板电势
D.在线圈中磁场B减小过程,甲、乙极板电势相等
7.(2022·辽宁·建平县实验中学高二期末)如图所示,两匀强磁场的磁感应强度和大小相等、方向相反,金属圆环的直径与两磁场的水平边界重合,某时刻保持两磁场方向不变,增大的同时减小,则圆环中( )
A.有可能不产生感应电流 B.产生顺时针方向的感应电流
C.产生逆时针方向的感应电流 D.条件不足无法判断

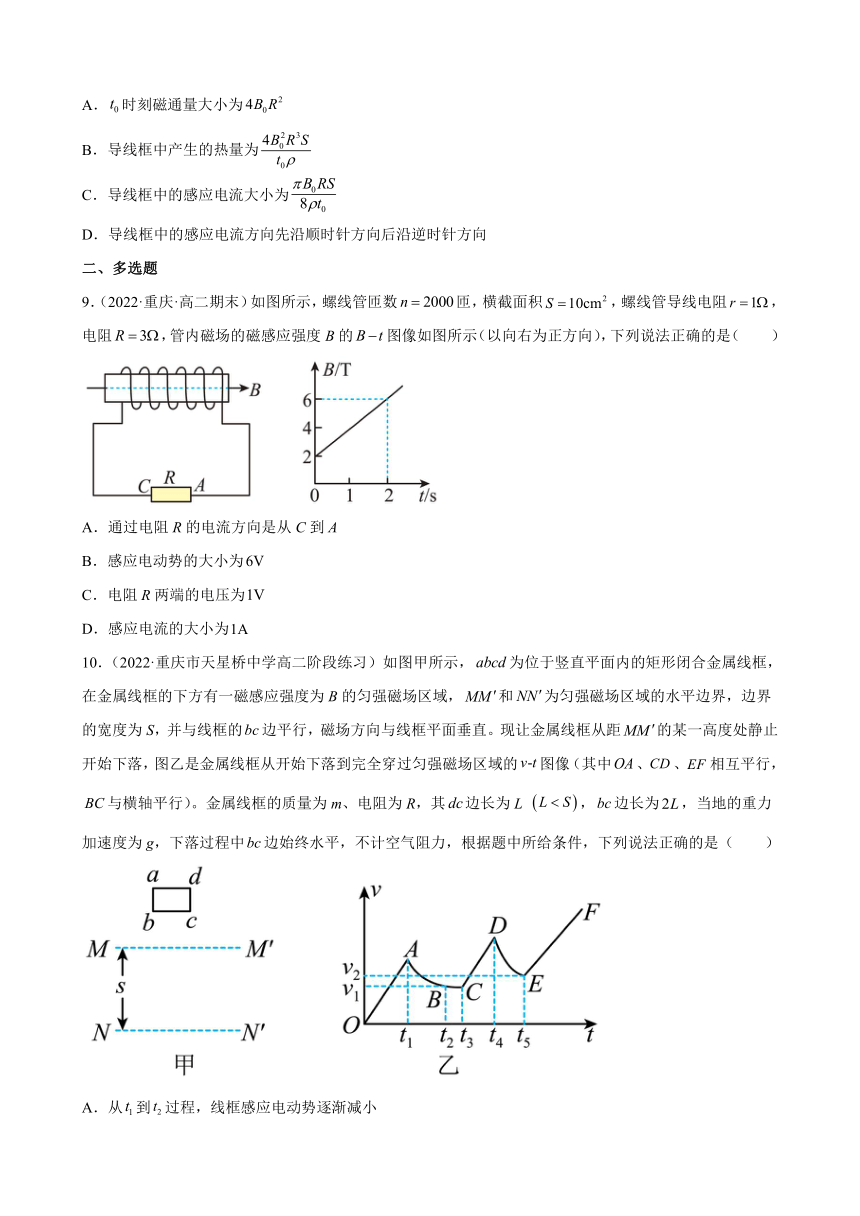

8.(2022·黑龙江·鹤岗一中高二开学考试)用电阻率为ρ、横截面积为S的硬质导线,做成边长为2R的正方形导线框,垂直导线框所在平面的磁场充满其内接圆形区域。时磁感应强度的方向如图甲所示,磁感应强度B随时间t的变化关系如图乙所示,则在到的时间内(  )
A.时刻磁通量大小为
B.导线框中产生的热量为
C.导线框中的感应电流大小为
D.导线框中的感应电流方向先沿顺时针方向后沿逆时针方向
二、多选题
9.(2022·重庆·高二期末)如图所示,螺线管匝数匝,横截面积,螺线管导线电阻,电阻,管内磁场的磁感应强度B的图像如图所示(以向右为正方向),下列说法正确的是(  )
A.通过电阻R的电流方向是从C到A
B.感应电动势的大小为
C.电阻R两端的电压为
D.感应电流的大小为
10.(2022·重庆市天星桥中学高二阶段练习)如图甲所示,为位于竖直平面内的矩形闭合金属线框,在金属线框的下方有一磁感应强度为B的匀强磁场区域,和为匀强磁场区域的水平边界,边界的宽度为S,并与线框的边平行,磁场方向与线框平面垂直。现让金属线框从距的某一高度处静止开始下落,图乙是金属线框从开始下落到完全穿过匀强磁场区域的图像(其中、、相互平行,与横轴平行)。金属线框的质量为m、电阻为R,其边长为L ,边长为,当地的重力加速度为g,下落过程中边始终水平,不计空气阻力,根据题中所给条件,下列说法正确的是(  )
A.从到过程,线框感应电动势逐渐减小
B.从到过程,线框产生的焦耳热一定小于
C.线框在时刻的速度可能小于
D.若线框从更高处静止释放,则线框进入磁场过程通过线框横截面的电荷量将增大
11.(2022·重庆八中高二期末)法拉第曾提出一种利用河流发电的设想,并进行了实验研究。实验装置的示意图如图所示,两块面积均为S的矩形金属板,平行、正对、竖直地全部浸在河水中,间距为d,水流速度处处相同,大小为v,方向水平。金属板与水流方向平行,地磁场磁感应强度的竖直分量为B,水的电阻率为,水面上方有一阻值为R的电阻通过绝缘导线和电键K连接到金属板上,忽略边缘效应,以下说法正确的是(  )
A.该装置产生的电动势大小与水中带电离子的浓度有关
B.如果水流方向反向,则通过R的电流反向
C.通过电阻R的电流强度为
D.若电阻R的阻值增大,则R消耗的电功率一定增大
12.(2022·重庆巴蜀中学高二期末)如图所示,光滑水平导轨置于磁场中,磁场的磁感应强度为B,左侧导轨间距为l,右侧导轨间距为2l,导轨均足够长。质量为m的导体棒ab和质量为2m的导体棒cd均垂直于导轨放置,处于静止状态。ab的电阻为R,cd的电阻为2R,两棒始终在对应的导轨部分运动,两金属棒始终与导轨垂直且接触良好,导轨电阻不计。现瞬间给cd一水平向右的初速度,则此后的运动过程中下列说法正确的是(  )
A.导体棒ab和cd组成的系统动量守恒
B.ab棒最终的速度
C.全过程中,通过导体棒cd的电荷量为
D.从cd获得初速度到二者稳定运动,此过程系统产生的焦耳热为
三、填空题
13.(2021·安徽·定远二中高二阶段练习)小明同学设计了一个“电磁天平”,如图所示,等臂天平的左臂为挂盘,右臂挂有矩形线圈,线圈的水平边长,竖直边长,匝数为匝。线圈的下边处于匀强磁场内,磁感应强度,方向垂直线圈平面向里。线圈的总电阻。如图所示,保持不变,在线圈上部另加垂直纸面向外的匀强磁场,磁场区域宽度。当磁感应强度B以随时间均匀减小时,天平平衡,当磁感应强度B以随时间均匀增大时,需要在挂盘中放质量为的砝码,天平才能重新平衡,则___________。取。
14.(2021·安徽·定远二中高二阶段练习)如图所示,在磁感应强度为B的匀强磁场中,长为L的导体棒Oa以点O为中心转动,而另一端a刚好搭在光滑的半圆形金属导轨上,Oa以角速度顺时针匀速转动,在Ob间接入一阻值为R的电阻,导体棒Oa产生的电动势大小为___________;流过电阻R上的电流方向为___________(填写“左到右”或“右到左”)。
15.(2021·四川·威远中学校高二阶段练习)如图所示,纸面内有一矩形导体闭合线框abcd,ab边长大于bc边长,置于垂直纸面向里、边界为MN的匀强磁场外,线框两次匀速地完全进入磁场,两次速度大小相同,方向均垂直于MN。第一次ab边平行MN进入磁场,线框上产生的热量为Q1,通过线框导体横截面积的电荷量为q1;第二次bc边平行于MN进入磁场,线框上产生的热量为Q2,通过线框导体横截面的电荷量为q2,则Q1______Q2(选填>、=或<),q1______q2(选填>、=或<)。
四、解答题
16.(2020·湖南·宁乡市教育研究中心高二期末)如图所示,足够长的平行金属导轨在水平面上,间距为L,一端连接有阻值为R的电阻;导轨上放质量为m的金属杆,金属杆与导轨的电阻忽略不计;均匀磁场竖直向下。用与导轨平行的恒定拉力F作用在金属杆上,杆最终将做匀速运动。当改变拉力大小时,相对应的匀速运动速度v也会变化,v和F的关系如图所示。若,,;(取重力加速度)求:
(1)磁感应强度B为多大?
(2)金属杆与导轨间的摩擦力。
17.(2022·湖北武汉·高二期末)如图所示,两平行导轨所在的平面与水平面夹角,导轨的一端接有电动势内阻的直流电源,两导轨间的距离,在导轨所在空间内分布着磁感应强度、方向垂直于导轨所在平面向上的匀强磁场。现把一个质量的导体棒ab放在金属导轨上,导体棒与金属导轨垂直且接触良好,导体棒的电阻,导体棒恰好刚要滑动,金属导轨电阻不计,(g取,,)求:
(1)ab棒受到的安培力大小和方向;
(2)ab棒与导轨的动摩擦因数(结果保留两位有效数字)。
18.(2022·福建莆田·二模)如图甲所示,两平行且固定的金属导轨与水平面夹角θ=30°,间距为0.4m,上端连接一阻值R=0.3Ω的定值电阻;垂直导轨的虚线两侧各有一匀强磁场,磁感应强度的大小B1=B2=0.5T,方向与两导轨所在平面垂直。t=0时,长L=0.4m、质量m=0.05kg、电阻r=0.1Ω的金属导体棒在沿平行导轨向下的外力F作用下,由MN处以初速度v0开始向下运动,运动过程中始终与导轨接触良好,流过电阻R的电流i随时间t的变化关系如图乙所示。已知0~1s内外力F=0.1N,两导轨和导线的电阻不计,g取10m/s2,求
(1)导体棒初速度v大小;
(2)导体棒与导轨间的动摩擦因数μ;
(3)1~2s内外力F与时间t的关系表达式。
试卷第1页,共3页
参考答案:
1.B
2.C
3.A
4.B
5.B
6.B
7.C
8.C
9.AD
10.AB
11.BC
12.BCD
13.
14. 左到右
15. > =
16.(1)1T;(2)2N
17.(1),沿斜面向上;(2)
18.(1)v0=1m/s;(2) ;(3)F=0.2t(N)(1s答案第1页,共2页
