人教版九年级全一册15.5串、并联电路中电流的规律同步练习（有解析）

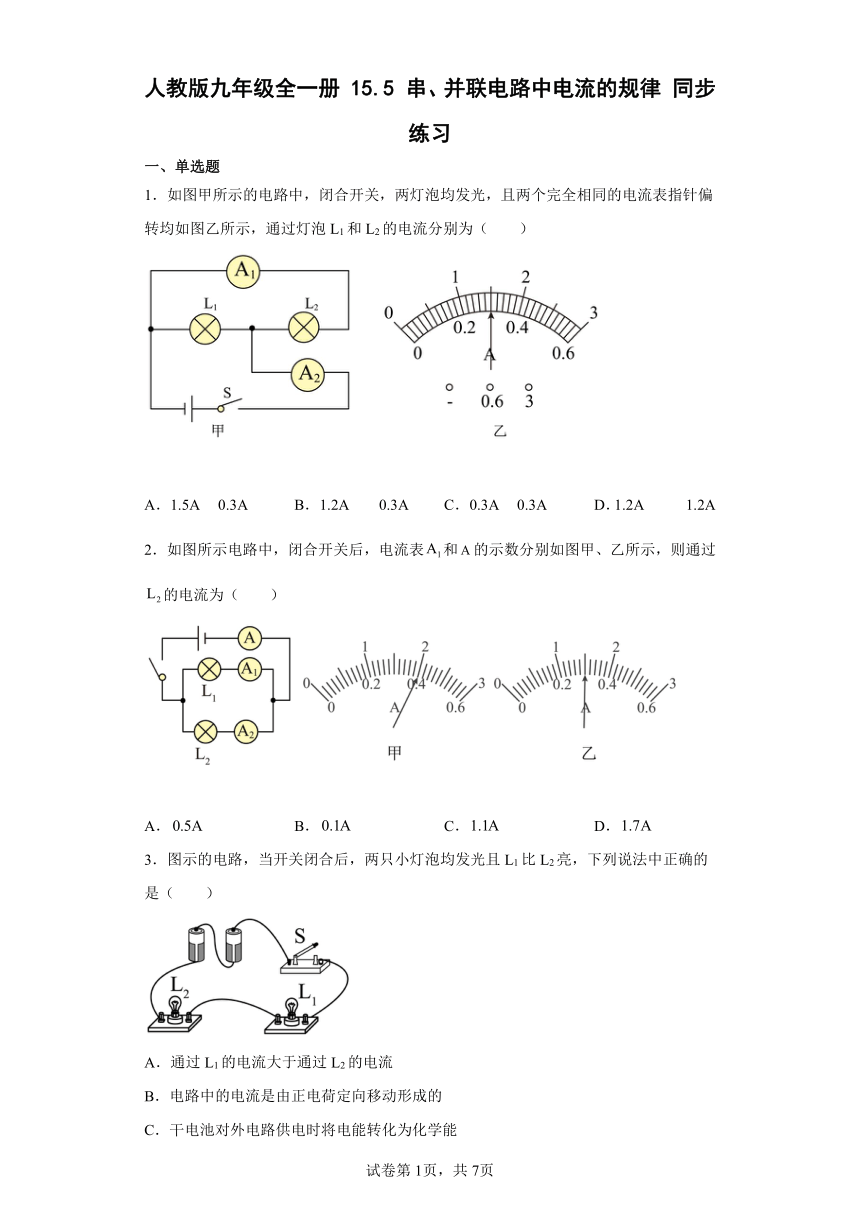

人教版九年级全一册 15.5 串、并联电路中电流的规律 同步练习
一、单选题
1．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（　　）
A．1.5A 0.3A B．1.2A 0.3A C．0.3A 0.3A D．1.2A 1.2A
2．如图所示电路中，闭合开关后，电流表和的示数分别如图甲、乙所示，则通过的电流为（　　）
A． B． C． D．
3．图示的电路，当开关闭合后，两只小灯泡均发光且L1比L2亮，下列说法中正确的是（　　）
A．通过L1的电流大于通过L2的电流
B．电路中的电流是由正电荷定向移动形成的
C．干电池对外电路供电时将电能转化为化学能
D．金属导线中自由电子定向移动的方向与电流方向相反

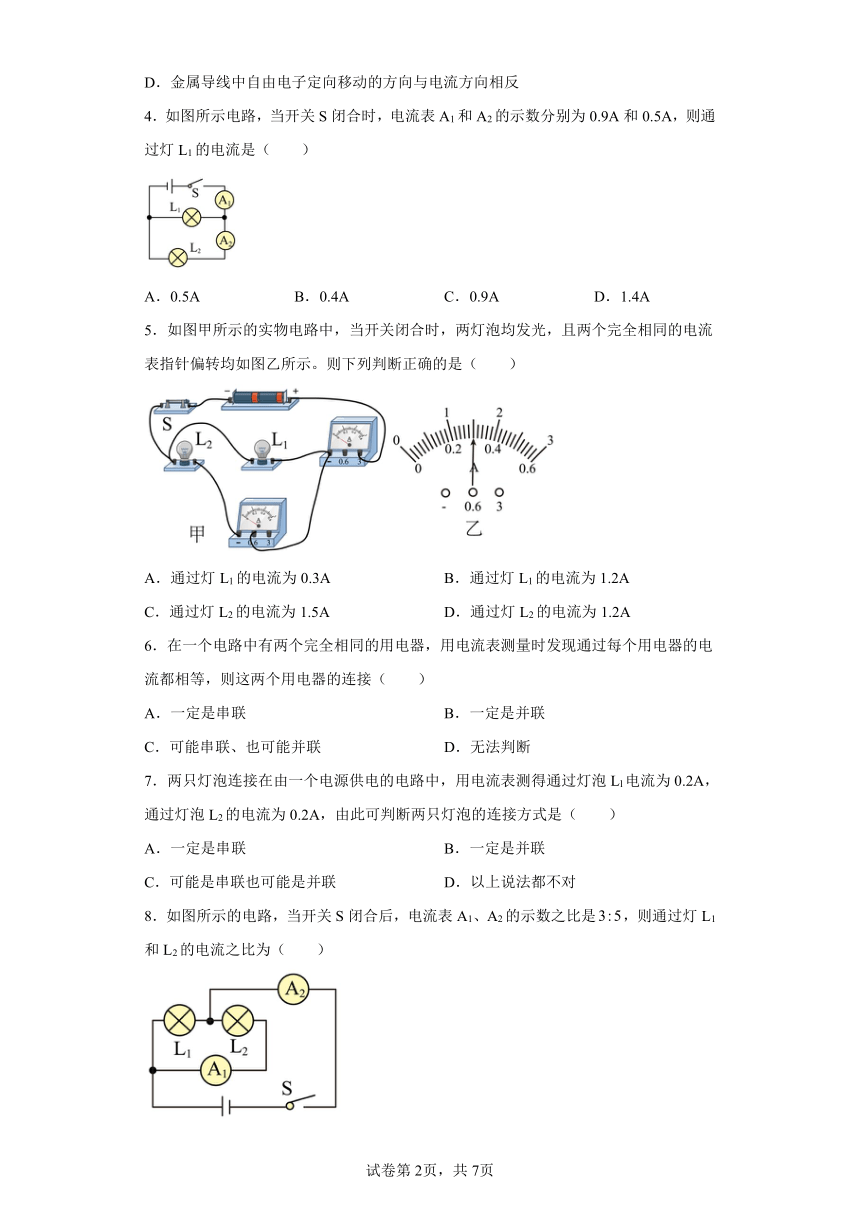

4．如图所示电路，当开关S闭合时，电流表A1和A2的示数分别为0.9A和0.5A，则通过灯L1的电流是（　　）
A．0.5A B．0.4A C．0.9A D．1.4A
5．如图甲所示的实物电路中，当开关闭合时，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。则下列判断正确的是（　　）
A．通过灯L1的电流为0.3A B．通过灯L1的电流为1.2A
C．通过灯L2的电流为1.5A D．通过灯L2的电流为1.2A
6．在一个电路中有两个完全相同的用电器，用电流表测量时发现通过每个用电器的电流都相等，则这两个用电器的连接（　　）
A．一定是串联 B．一定是并联
C．可能串联、也可能并联 D．无法判断
7．两只灯泡连接在由一个电源供电的电路中，用电流表测得通过灯泡Ll电流为0.2A，通过灯泡L2的电流为0.2A，由此可判断两只灯泡的连接方式是（　　）
A．一定是串联 B．一定是并联
C．可能是串联也可能是并联 D．以上说法都不对
8．如图所示的电路，当开关S闭合后，电流表A1、A2的示数之比是，则通过灯L1和L2的电流之比为（　　）
A． B． C． D．

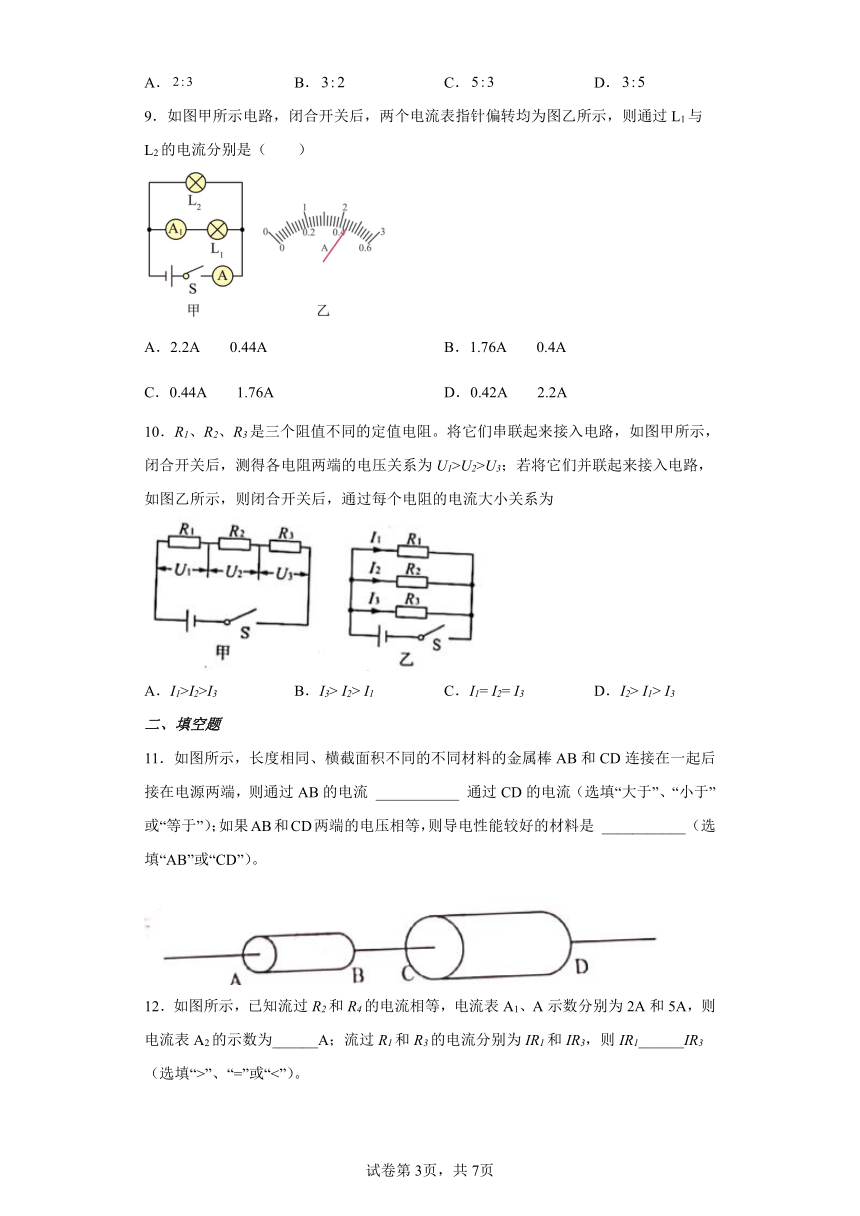

9．如图甲所示电路，闭合开关后，两个电流表指针偏转均为图乙所示，则通过L1与L2的电流分别是（　　）
A．2.2A 0.44A B．1.76A 0.4A
C．0.44A 1.76A D．0.42A 2.2A
10．R1、R2、R3是三个阻值不同的定值电阻。将它们串联起来接入电路，如图甲所示，闭合开关后，测得各电阻两端的电压关系为U1>U2>U3；若将它们并联起来接入电路，如图乙所示，则闭合开关后，通过每个电阻的电流大小关系为
A．I1>I2>I3 B．I3> I2> I1 C．I1= I2= I3 D．I2> I1> I3
二、填空题
11．如图所示，长度相同、横截面积不同的不同材料的金属棒AB和CD连接在一起后接在电源两端，则通过AB的电流 ___________ 通过CD的电流（选填“大于”、“小于”或“等于”）；如果AB和CD两端的电压相等，则导电性能较好的材料是 ___________ （选填“AB”或“CD”）。

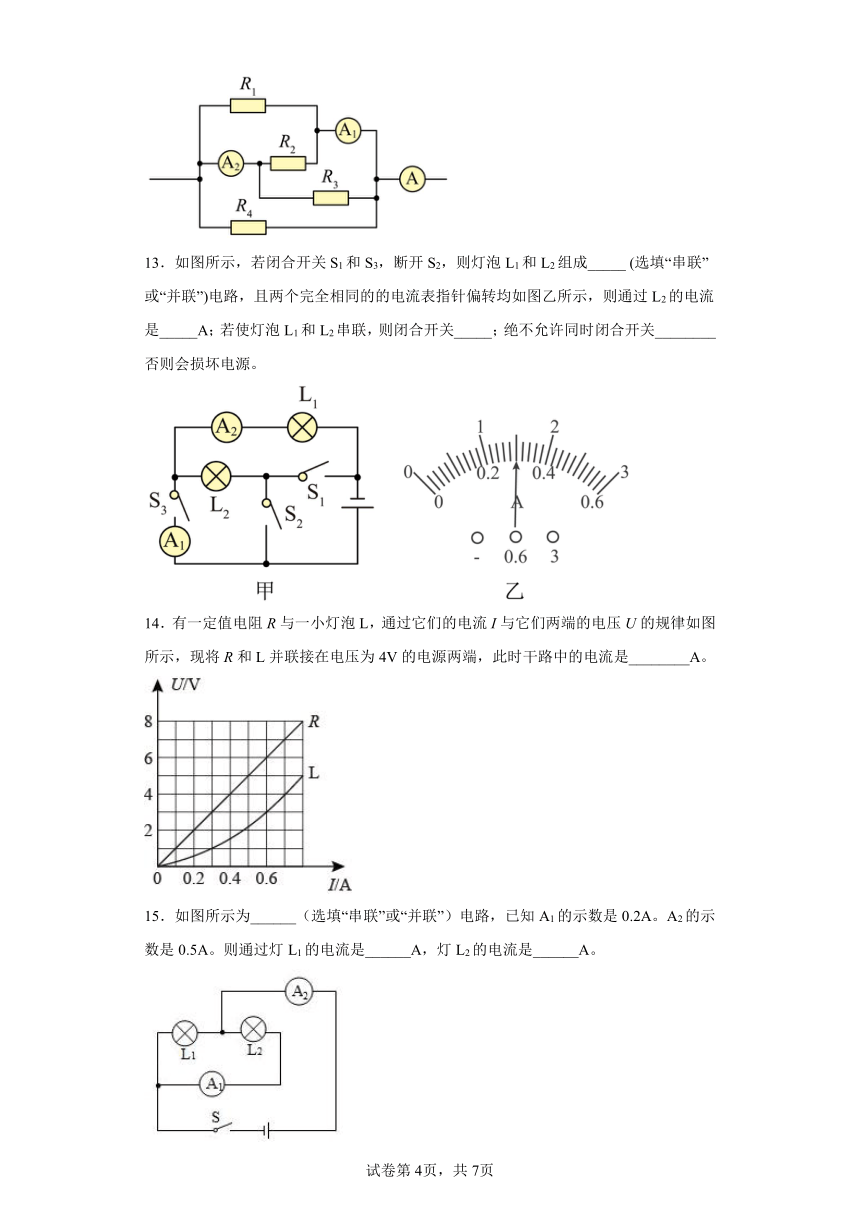

12．如图所示，已知流过R2和R4的电流相等，电流表A1、A示数分别为2A和5A，则电流表A2的示数为______A；流过R1和R3的电流分别为IR1和IR3，则IR1______IR3（选填“>”、“=”或“<”）。
13．如图所示，若闭合开关S1和S3，断开S2，则灯泡L1和L2组成_____ (选填“串联”或“并联”)电路，且两个完全相同的的电流表指针偏转均如图乙所示，则通过L2的电流是_____A；若使灯泡L1和L2串联，则闭合开关_____；绝不允许同时闭合开关________否则会损坏电源。
14．有一定值电阻R与一小灯泡L，通过它们的电流I与它们两端的电压U的规律如图所示，现将R和L并联接在电压为4V的电源两端，此时干路中的电流是________A。
15．如图所示为______（选填“串联”或“并联”）电路，已知A1的示数是0.2A。A2的示数是0.5A。则通过灯L1的电流是______A，灯L2的电流是______A。
三、综合题
16．昌赣高铁自北向南在万安西站引出后，成90度向东延伸，就是为了把对革命作出巨大牺牲的兴国县纳入中国高铁版图，线路因此比从万安直接向南到达赣州延长将近33公里，并因此产生了全线最长的两座隧道，即万安隧道（13.9km）和兴国隧道（10.4km），均为全线控制性工程，为此增加投资40多亿元。昌赣高铁的开通，将为将军县经济社会发展插上腾飞的翅膀。小青与同学乘坐了高铁体验，爱思考的他们发现了高铁上许多与物理有关的知识。
（1）高铁的车头设计成如图1所示的子弹头型，目的是为了减小______，如图2是车上的红外线感应水龙头，使用时，感应窗发出的红外线照到手上发生了光的________现象，使感应窗内的红外线接收管接收到信号后控制出水；
（2）列车进站前要提前刹车，这是因为列车刹车后由于_______，还要继续运动一段距离；
（3）乘坐高铁时，感觉比普通列车噪声小很多，车内采用了很多降低噪声的技术，如安装中空玻璃，利用了在_________中减弱噪声的道理；
（4）通过隧道时，每个车厢的照明灯都会亮起，而且亮度相同。他们想：车厢的照明灯是并联的，并联电路中电流有什么规律呢？
【设计实验与进行实验】
小青设计了如图3所示的电路，通过实验，得到下表数据：
电流 第1次 第2次 第3次 第4次
I1/A 0.18 0.22 0.24 1.4
I2/A 0.18 0.22 0.24 0.28
I/A 0.36 0.44 0.48 0.56
【分析与论证】
①小青分析数据时，发现表格中数据有一个错误，请指出错误的原因：__________；
②改正错误后，根据实验数据可以得到：并联电路干路中的电流______各支路电流之和；
【交流与合作】
与同学讨论交流后，发现她的实验设计有不足之处，请指出：_____。
17．在研究串联电路电流关系时，小军和小红连接了如图所示的电路，闭合开关S后，他们观察到电流表有示数，小灯泡L1发光，小灯泡L2不发光。
（1）小军提出了几个不同的猜想：
①灯泡L2断路 ②灯泡L2短路 ③灯泡L2完好，但因为电流太小无法发光或发光不明显。你认为猜想______是错误的（填序号），请说出你的理由：______
（2）小红猜想：电流从电源正极流出，流过小灯泡L1后就全部耗尽了，从小灯泡L1后到电源负极不再有电流流过。请你只利用图中的器材设计实验验证她的猜想是否正确。请画出实验电路图______，写出实验步骤和判断小红的猜想是否正确的依据。______
18．图甲是安装在木板正面的部分电路，其中a、b、c、d是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡Ll、L2，木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路．闭合开关通电后，两灯都能正常发光．
（1）小明说出了判断两灯是串联还是并联的正确方法：用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯的连接方式是_____，否则是另一种连接方式．
（2）小丽在电源和开关之间串联接入电流表，闭合开关，两灯亮，电流表示数如图乙所示，可初步判断通过每只灯的电流可能是_____A，也可能是_____A．若电流大小是后一填空的值，则表明两灯的连接方式是_____．
19．(1)在图1中，按以下要求连接电路，并画出相对应的电路图。要求：①两个灯泡并联。②电流表测量L2的电流。③开关控制整个电路的通断。____________
(2)小凯按要求正确连接好电路，电源电压不变，闭合开关，两个灯泡都能发光，此时电流表的示数I2如图2示数，则I2=______A。若将灯泡L1拧下来，电流表的示数将________(选填“变大”、“不变”、“变小”)
(3)小旋连接好电路，闭合开关，两灯都能发光，不管拧下哪个灯泡，电流表的示数都会减小，但不为0，其原因可能是________。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．B
【解析】
【详解】
由图可知，两灯泡并联，电流表A2测量干路电流，电流表A1测量L2的电流。由“并联电路干路电流等于各支路电流之和”可知，电流表A2的量程为0~3A ，分度值为0.1A，示数为1.5A，电流表A1的量程为0~0.6A ，分度值为0.02A，示数为0.3A，即L2的电流为0.3A，则L1的电流为
I1=I-I2=1.5A-0.3A=1.2A
故ACD不符合题意，B符合题意。
故选B。
2．C
【解析】
【详解】
由图可知，灯L1与L2并联，电流表A测干路电流，电流表A1测L1的电流，电流表A2测L2的电流；根据并联电路电流规律可知：干路电流大于任意一条支路中的电流，则电流表A的示数大于A1的示数，由图可知，电流表A1的指针偏转角度大于电流表A的指针偏转角度，所以，A1使用的是0~0.6A量程，其示数为0.4A，即通过L1的电流 I1=0.4A；A使用的是0~3A量程，其示数为1.5A，即干路中的电流I=1.5A，因为并联电路中干路电流等于各支路电流之和，所以通过 L2的电流
I2=I-I1=1.5A-0.4A=1.1A
故ABD不符合题意；C符合题意。
故选C。
3．D
【解析】
【分析】
【详解】
A．串联电路中电流处处相等，由图知两灯串联，则流过L1的电流与流过L2电流大小相等，故A错误；
B．铜导线中含有大量的自由电子，开关闭合后，该电路中的电流是由自由电子定向移动形成的，故B错误；
C．干电池工作时，将化学能转化为电能，故C错误；
D．物理学中规定正电荷定向移动的方向为电流方向，而电子带负电，所以金属导线中自由电子定向移动的方向与电流方向相反，故D正确。
故选D。
4．B
【解析】
【详解】
由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路的电流，则干路电流
I＝0.9A
通过L2的电流
I2＝0.5A
因为并联电路中干路电流等于各支路电流之和，所以通过L1的电流：
1＝I﹣I2＝0.9A﹣0.5A＝0.4A
故ACD错误，B正确。
故选B。
5．B
【解析】
【详解】
CD．如图闭合开关后，灯泡L1和L2并联，L2所在支路串联的电流表量程是0~0.6A，偏转如图乙，所以L2所在支路电流为0.3A，故CD错误；
AB．干路上电流表量程为0~3A，偏转如图乙所示，所以干路电流为1.5A，所以通过灯L1的电流为
故A错误，B正确。
故选B。
6．C
【解析】
【分析】
【详解】
这两个用电器的连接若是串联，由串联电路电流各处相等可知，通过每个用电器的电流都相等，满足题意；这两个用电器的连接若是并联，如果它们是完全相同的用电器，则通过每个用电器的电流也都相等，满足题意；故ABD不符合题意；C符合题意。
故选C。
7．C
【解析】
【分析】
【详解】
当两只灯泡串联时，因为串联电路的电流处处相等，所以通过两个灯泡的电流相等；当两只灯泡并联时，如果两个灯泡的规格相同，通过两只灯泡的电流也相等；所以这两个灯泡可能是串联也可能是并联。
故选C。
8．A
【解析】
【详解】
由图可知，两灯并联，电流表A2测量干路中的电流；电流表A1测量通过灯L2的电流；若电流表A1、A2的示数之比是 ，即
根据并联电路中干路电流等于各支路中的电流之和，可得通过灯L1、 L2的电流之比为
故A符合题意，BCD不符合题意。
故选A。
9．C
【解析】
【详解】
两灯并联，电流表A1测L1的电流，电流表A测干路的电流，根据并联电路电流的规律，干路电流大于支路电流，因两个电流表指针偏转均为图乙所示，故A选用大量程，分度值为0.1A，电流为2.2A；A1选用小量程，分度值为0.02A，电流为0.44A，即通过L1的电流为0.44A，根据并联电路电流的规律，通过L2的电流是
I2=I-I1=2.2A-0.44A=1.76A
故ABD不符合题意，C符合题意。
故选C。
10．B
【解析】
【详解】
如图甲把R1、R2、R3串联起来接入电路，且U1>U2>U3，根据串联电路中电流处处相等，由得
R1>R2>R3
将它们并联起来接入电路，如图乙，根据并联电路各支路电压相等，可得
I1R1= I2R2= I3R3
故
I3> I2> I1
故选B。
11． 等于 AB
【解析】
【详解】
[1]金属棒AB和CD连接在一起后接在电源两端，那么AB和CD是串联，根据串联电路电流处处相等，故填等于。
[2] 如果AB和CD两端的电压相等，根据串联分压，电压相同，即两电阻相同，而长度相同，CD的横截面积大，若材料相同，CD的电阻应该比较小，而现在CD的电阻比较大，说明CD对电流的阻碍作用比较大，故材料AB的导电性比较好。
12． 3A <
【解析】
【分析】
【详解】
[1]分析电路可知，电流表A测R1、R2、R3和R4的总电流，电流表A1测R1和R2的总电流，电流表A2测R2和R3的总电流，流过R2和R4的电流相等设为IR2，因为A1的示数为2A，则有
电流表A示数为5A，则有
综上以上两式可得
即电流表A2的示数为3A。
[2]由[1]中第1式和第3式可得
所以则IR1小于IR3。
13． 并联 1.2 S2 S1和 S2
【解析】
【分析】
【详解】
[1]若闭合开关S1和S3，断开S2，电流由电源正极流出，流经电流表A1后，电流分支，电路有多条路径，所以灯泡L1和L2组成并联电路。
[2]由图可知，电流表A1测干路中的电流，电流表A2测灯泡L1的电流，所以电流表A1的示数大于电流表A2的示数，由于两个完全相同的的电流表指针偏转均如图乙所示，所以电流表A1的量程为0~3A，读数为1.5A，电流表A2的量程为0~0.6A，读数为0.3A，所以通过L2的电流是
[3]闭合开关S2，可使电路只有一条路径，使灯泡L1和L2串联。
[4]同时闭合S1和S2，电流不经过用电器，只用从电源正极流向电源负极，使电源短路，会损坏电源，所以绝不允许同时闭合开关S1和 S2。
14．1.1
【解析】
【分析】
【详解】
将R和L并联接在电压为4V的电源两端，由并联电路电压特点可知，各支路两端电压都相等，就等于电源电压。所以R和L两端电压都为4V，由图可知，当R两端电压为4V时，流过它的电流I1=0.4A，当L两端电压为4V时，流过它的电流I2=0.7A。并联电路的干路电流等于各支路电流之和，所以干路电流
I= I1+ I2=0.4A+0.7A=1.1A
15． 并联 0.3 0.2
【解析】
【详解】
[1][2][3]由电路图可知，两灯泡并联连接即为并联，电流表A1测通过灯L2的电流，电流表A2测干路电流。则干路电流I＝0.5A，通过灯L2的电流I2＝0.2A，因并联电路中干路电流等于各支路电流之和，所以，通过灯L1的电流
I1＝I﹣I2＝0.5A﹣0.2A＝0.3A
16． 空气阻力 反射 惯性 传播过程 读数时看错了量程 等于 没有选用不同规格的电阻（没有多次实验）
【解析】
【详解】
(1)[1]列车设计为子弹头型是因为流线型的外表能减小空气阻力，提高车速；
[2]感应窗发出红外线，照射到手上，发生反射，改变传播方向，重新被感应窗接收，控制出水情况；
(2)[3]列车到站前要提前刹车，这是因为列车刹车后由于惯性，还要继续运动一段距离；
(3)[4]安装中空玻璃，这是在传播过程中减弱噪声；
(4)①[5]根据表中数据可知，前3次实验中
I1=I2，
并且
I=I1+I2，
而第四次实验中，
I1=5I2，
并且
I1＞I，
因此I1的数值错误，原因是电流表选用小量程按大量程读数了；
②[6]因为表中四次实验数据都满足
I=I1+I2，
因此可得出的结论：并联电路干路中的电流等于各支路电流之和；
[7]根据实验数据可知，每一次两支路电流都相等，由于并联电路电压特点和欧姆定律，可知他所选用的电阻规格是相同的，得出的结论有偶然性；应该选用规格不同的电阻进行多次实验。
17． ① 见解析 见解析
【解析】
【详解】
（1）[1][2]由电路图知，两只灯泡串联，当闭合开关S后，发现L1发光，L2不发光，故障不可能是断路，如果灯泡L2断路，两只灯泡都不能发光，只能是短路或电流太小。
（2）[3]把两灯泡调换一下位置再观察，或用电流表分别测出各点的电流再比较，串联电路中电流是处处相等的。电路图如下图所示（电流表放在L2之后）。
[4]实验步骤和实验现象：把电流表连接在L2之后，闭合开关S，观察到小灯泡L1发光，小灯泡L2不发光，电流表有示数，所以这一实验现象说明小红的观点是错误的。
18． 并 0.3 0.15 并
【解析】
【详解】
判断电路的连接方式可以根据串并联电路的特点分析：即用电器串联时，任何一只用电器开路则其它用电器都不能正常工作；并联电路可以使几个用电器在工作时互不影响；也可以利用串并联电路的电流特点分析，串联电路的电流处处相等，并联电路各支路电流之和等于干路的总电流．
（1）若用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯在工作时互不影响，所以连接方式是并联，否则是串联；
（2）如果两灯泡串联，则通过它们的电流都等于0.3A，如果是并联，因并联分流，所以通过它们的电流都等于0.15A；
若电流大小为0.15A，则表明两灯的连接方式是并联．
19． 0.32 不变 电流表串联在干路，测量干路的电流
【解析】
【详解】
(1)[1]从电源的正极连接开关、灯泡L2、电流表回到电源的负极，将灯泡L1并联在电流表和灯泡L2两端，如图所示：
(2)[2]由图乙可知，电流表的量程是0~0.6A，电流表的分度值是0.02A，电流表的示数是0.32A。
[3]由于并联电路中各个支路互不影响，若将灯泡L1拧下来，通过灯泡L2的电流不变，即电流表的示数不变。
(3)[4]闭合开关，两灯都能发光，说明电路是通路，不管拧下哪个灯泡，电流表的示数都会减小，但不为0，由并联电路电流的规律可知可能是电流表串联在干路中，测量干路的电流。
