人教版九年级全一册20.3电磁铁电磁继电器 同步练习（有解析）

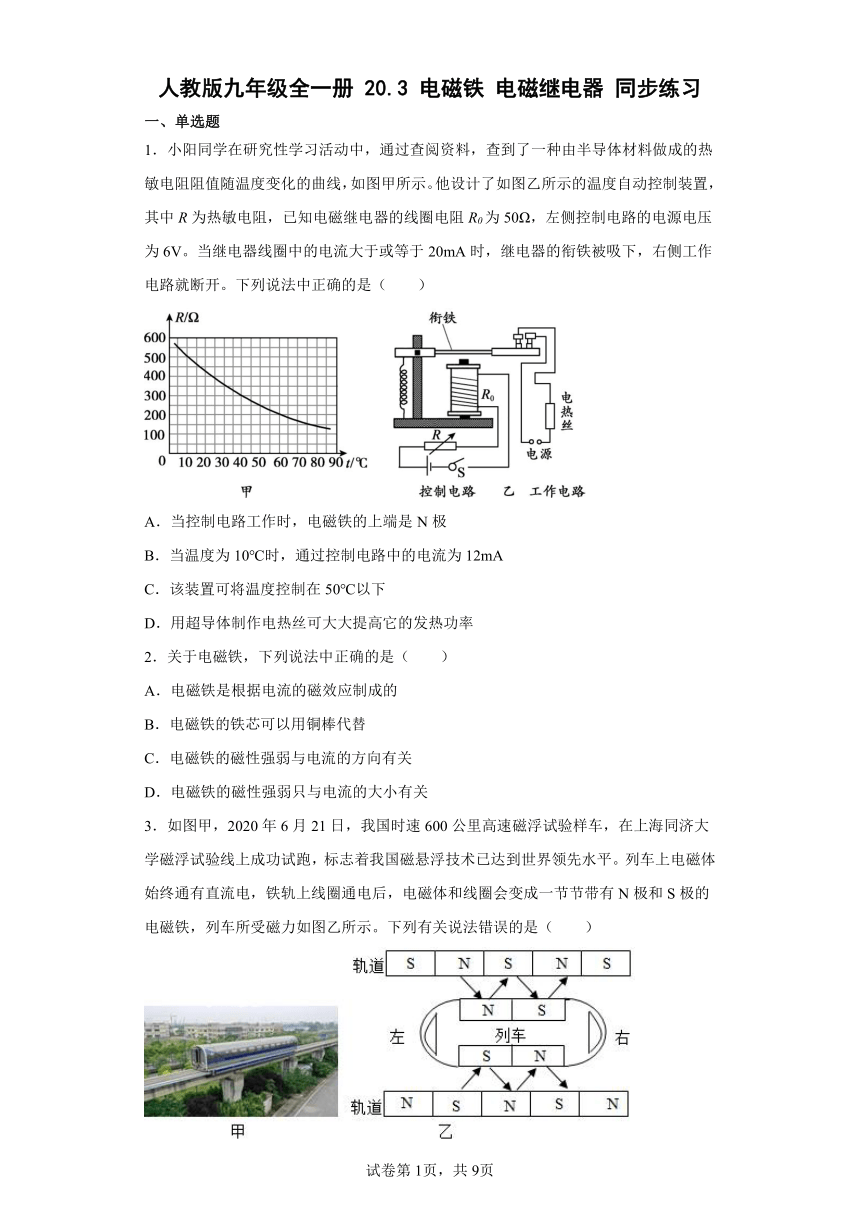

人教版九年级全一册 20.3 电磁铁 电磁继电器 同步练习
一、单选题
1．小阳同学在研究性学习活动中，通过查阅资料，查到了一种由半导体材料做成的热敏电阻阻值随温度变化的曲线，如图甲所示。他设计了如图乙所示的温度自动控制装置，其中R为热敏电阻，已知电磁继电器的线圈电阻R0为50Ω，左侧控制电路的电源电压为6V。当继电器线圈中的电流大于或等于20mA时，继电器的衔铁被吸下，右侧工作电路就断开。下列说法中正确的是（　　）
A．当控制电路工作时，电磁铁的上端是N极
B．当温度为10℃时，通过控制电路中的电流为12mA
C．该装置可将温度控制在50℃以下
D．用超导体制作电热丝可大大提高它的发热功率
2．关于电磁铁，下列说法中正确的是（　　）
A．电磁铁是根据电流的磁效应制成的
B．电磁铁的铁芯可以用铜棒代替
C．电磁铁的磁性强弱与电流的方向有关
D．电磁铁的磁性强弱只与电流的大小有关

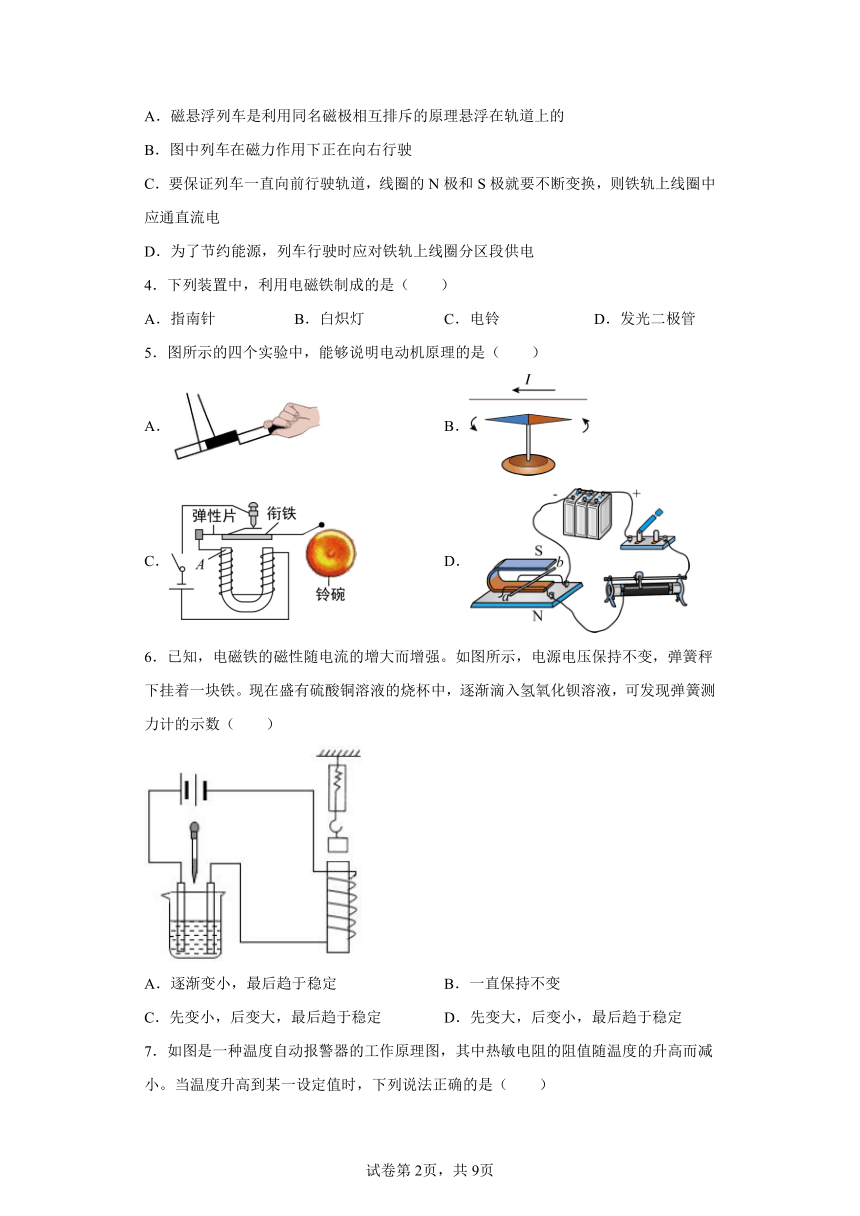

3．如图甲，2020年6月21日，我国时速600公里高速磁浮试验样车，在上海同济大学磁浮试验线上成功试跑，标志着我国磁悬浮技术已达到世界领先水平。列车上电磁体始终通有直流电，铁轨上线圈通电后，电磁体和线圈会变成一节节带有N极和S极的电磁铁，列车所受磁力如图乙所示。下列有关说法错误的是（　　）
A．磁悬浮列车是利用同名磁极相互排斥的原理悬浮在轨道上的
B．图中列车在磁力作用下正在向右行驶
C．要保证列车一直向前行驶轨道，线圈的N极和S极就要不断变换，则铁轨上线圈中应通直流电
D．为了节约能源，列车行驶时应对铁轨上线圈分区段供电
4．下列装置中，利用电磁铁制成的是（　　）
A．指南针 B．白炽灯 C．电铃 D．发光二极管
5．图所示的四个实验中，能够说明电动机原理的是（　　）
A． B．
C． D．
6．已知，电磁铁的磁性随电流的增大而增强。如图所示，电源电压保持不变，弹簧秤下挂着一块铁。现在盛有硫酸铜溶液的烧杯中，逐渐滴入氢氧化钡溶液，可发现弹簧测力计的示数（　　）
A．逐渐变小，最后趋于稳定 B．一直保持不变
C．先变小，后变大，最后趋于稳定 D．先变大，后变小，最后趋于稳定

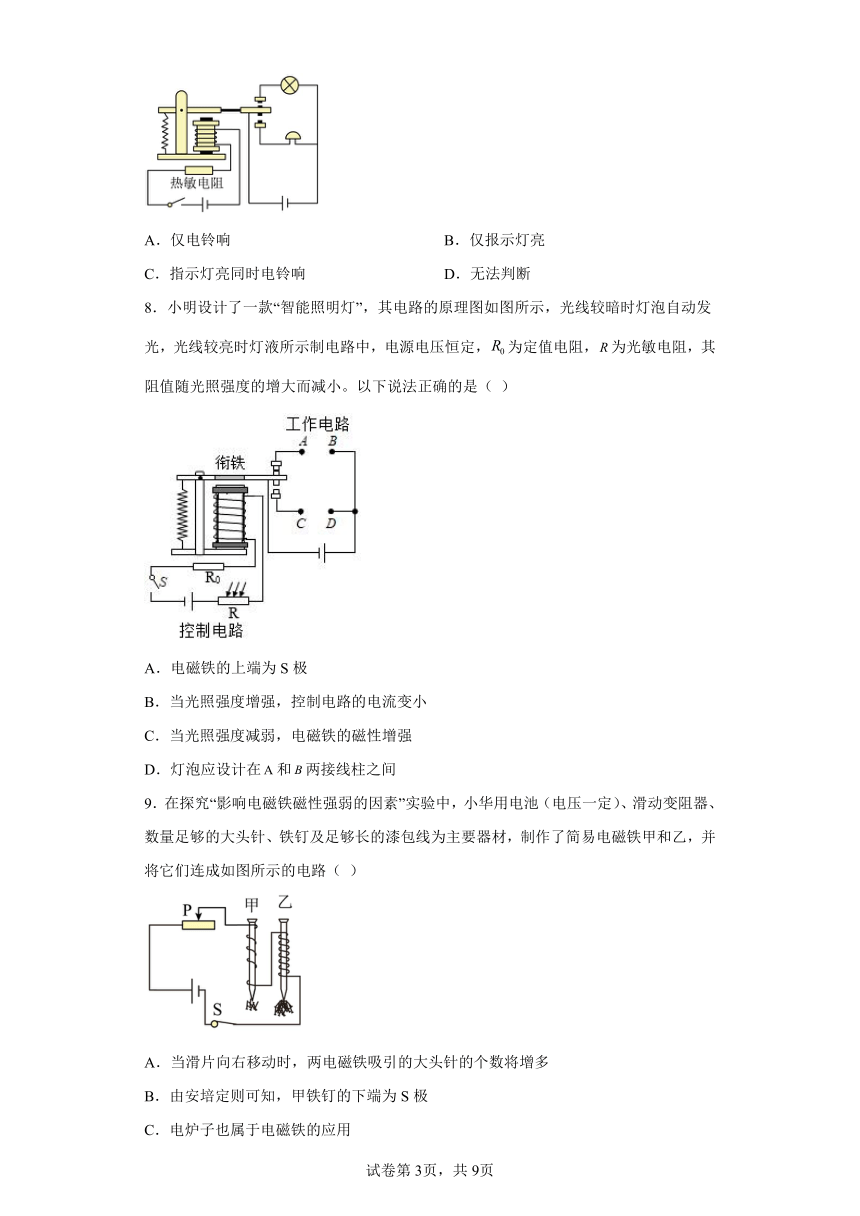

7．如图是一种温度自动报警器的工作原理图，其中热敏电阻的阻值随温度的升高而减小。当温度升高到某一设定值时，下列说法正确的是（　　）
A．仅电铃响 B．仅报示灯亮
C．指示灯亮同时电铃响 D．无法判断
8．小明设计了一款“智能照明灯”，其电路的原理图如图所示，光线较暗时灯泡自动发光，光线较亮时灯液所示制电路中，电源电压恒定，为定值电阻，为光敏电阻，其阻值随光照强度的增大而减小。以下说法正确的是（ ）
A．电磁铁的上端为S极
B．当光照强度增强，控制电路的电流变小
C．当光照强度减弱，电磁铁的磁性增强
D．灯泡应设计在和两接线柱之间
9．在探究“影响电磁铁磁性强弱的因素”实验中，小华用电池（电压一定）、滑动变阻器、数量足够的大头针、铁钉及足够长的漆包线为主要器材，制作了简易电磁铁甲和乙，并将它们连成如图所示的电路（ ）
A．当滑片向右移动时，两电磁铁吸引的大头针的个数将增多
B．由安培定则可知，甲铁钉的下端为S极
C．电炉子也属于电磁铁的应用

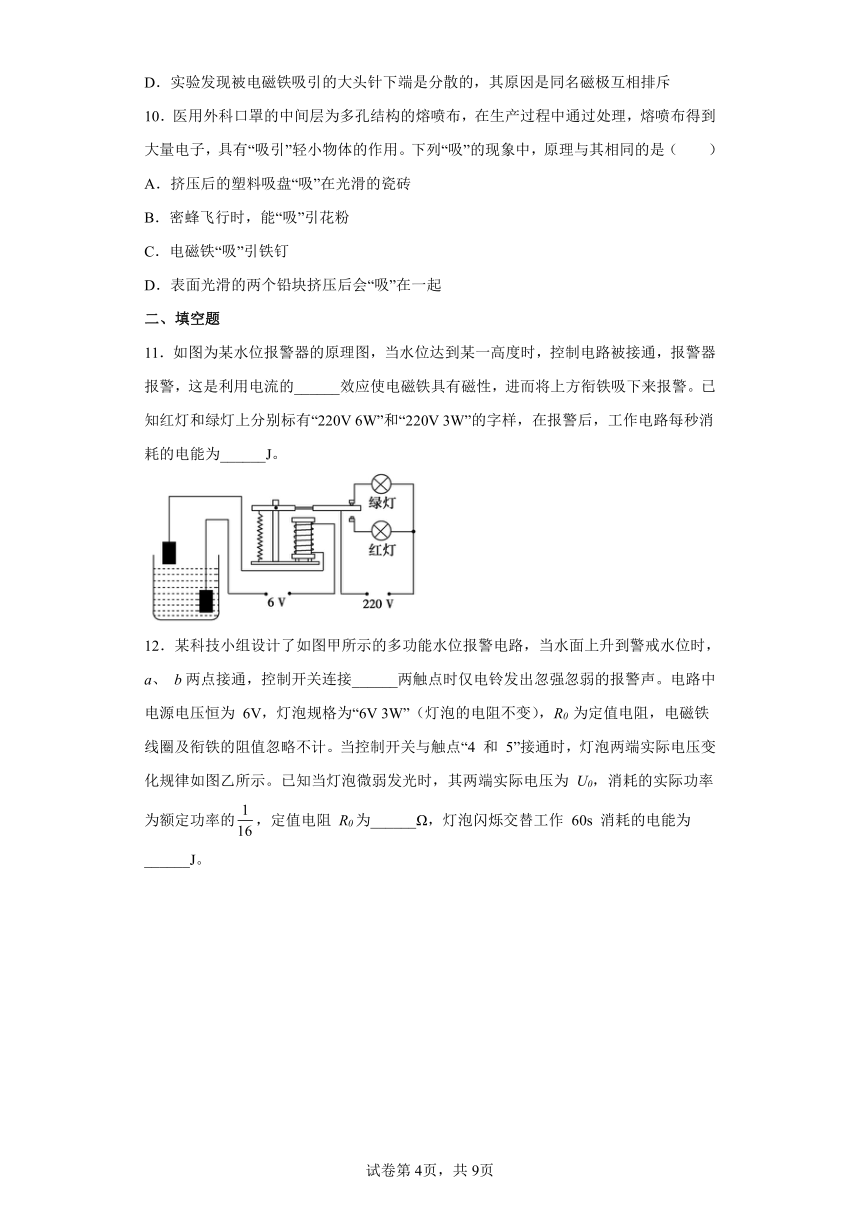

D．实验发现被电磁铁吸引的大头针下端是分散的，其原因是同名磁极互相排斥
10．医用外科口罩的中间层为多孔结构的熔喷布，在生产过程中通过处理，熔喷布得到大量电子，具有“吸引”轻小物体的作用。下列“吸”的现象中，原理与其相同的是（　　）
A．挤压后的塑料吸盘“吸”在光滑的瓷砖
B．密蜂飞行时，能“吸”引花粉
C．电磁铁“吸”引铁钉
D．表面光滑的两个铅块挤压后会“吸”在一起
二、填空题
11．如图为某水位报警器的原理图，当水位达到某一高度时，控制电路被接通，报警器报警，这是利用电流的______效应使电磁铁具有磁性，进而将上方衔铁吸下来报警。已知红灯和绿灯上分别标有“220V 6W”和“220V 3W”的字样，在报警后，工作电路每秒消耗的电能为______J。

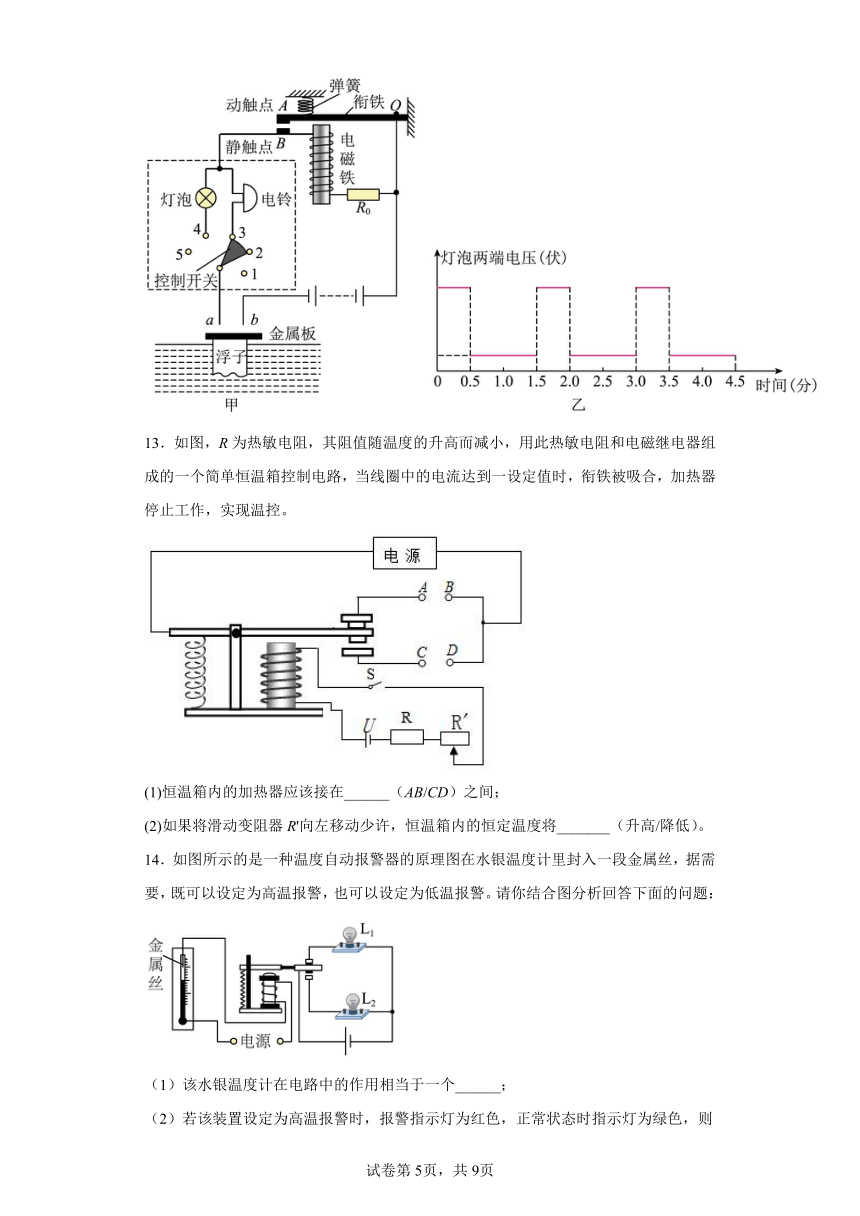

12．某科技小组设计了如图甲所示的多功能水位报警电路，当水面上升到警戒水位时，a、 b两点接通，控制开关连接______两触点时仅电铃发出忽强忽弱的报警声。电路中电源电压恒为 6V，灯泡规格为“6V 3W”（灯泡的电阻不变），R0 为定值电阻，电磁铁线圈及衔铁的阻值忽略不计。当控制开关与触点“4 和 5”接通时，灯泡两端实际电压变化规律如图乙所示。已知当灯泡微弱发光时，其两端实际电压为 U0，消耗的实际功率为额定功率的，定值电阻 R0为______Ω，灯泡闪烁交替工作 60s 消耗的电能为______J。
13．如图，R为热敏电阻，其阻值随温度的升高而减小，用此热敏电阻和电磁继电器组成的一个简单恒温箱控制电路，当线圈中的电流达到一设定值时，衔铁被吸合，加热器停止工作，实现温控。
(1)恒温箱内的加热器应该接在______（AB/CD）之间；
(2)如果将滑动变阻器R'向左移动少许，恒温箱内的恒定温度将_______（升高/降低）。
14．如图所示的是一种温度自动报警器的原理图在水银温度计里封入一段金属丝，据需要，既可以设定为高温报警，也可以设定为低温报警。请你结合图分析回答下面的问题：
（1）该水银温度计在电路中的作用相当于一个______；
（2）若该装置设定为高温报警时，报警指示灯为红色，正常状态时指示灯为绿色，则灯L1为______色（选填“红”或“绿”）
15．如图所示是同学们设计的一种温度自动控制报警的电路图，水银属于导体，当温度达到93℃时，电磁铁______磁性（选填“有”或“无”），将衔铁吸下，绿灯______（选填“工作”或“不工作”）。
三、综合题
16．国家规定燃气灶须安装熄火自动保护装置，在意外熄火（如汤水溢出）时，装置能自动关闭气路。图1为小华设计的模拟装置示意图：电源电压恒定，定值电阻R0的阻值为100Ω，线圈电阻不计。当电磁铁线圈中的电流I≤0.02A时，衔铁K被释放，从而关闭气路（未画出）启动保护，反之打开气路。热敏电阻Rt的阻值与温度的关系如图2中图线甲所示，则：
（1）停止加热（意外熄火）后，随着Rt温度降低，线圈中电流将变______；
（2）若滑动变阻器R1接入电路的电阻为50Ω，当温度降到60℃时，装置启动保护。则控制电路的电源电压是多少？______ ；
（3）在调试装置时，需满足以下两个条件：①装置启动保护时，Rt的温度不高于80℃；②为防止意外熄火后燃气泄漏的时间过长，装置启动保护时Rt的电功率应不超过0.06W。为满足上述条件，求变阻器R1接入电路的阻值范围； ______
（4）调试完成后，若仅将Rt换为图线乙所示的热敏电阻（两只热敏电阻的吸、放热本领相同），小华发现装置启动保护的灵敏度会______（选填“降低”或“提高”） 。
17．小明乘电梯时，发现电梯超载会自动报警。于是喜好钻研的他对电梯的电路图进行了研究，并设计了以下探究实验，如图甲所示。电源电压恒定不变，R0为定值电阻。用杯中水量调节压敏电阻受到压力的大小，压敏电阻Rx的电流与受到压力大小的关系如图乙所示：
（1）分析图乙I-F图象可知：压敏电阻Rx受到的压力增大时，通过它的电流_____，品的阻值_____（选填“变大”“变小”或“不变”）；当压力增大到一定程度时，触点K与_____接触，电铃响，实现自动报警，图片中R0的作用是_____。
（2）某电梯超载报警的Rx-F图象如图丙所示，空载时电梯厢对Rx的压力F1等于电梯厢的重力，当压力F2=1×104N时，电梯报警，则此电梯限载_____人。（设每人质量约为55kg）
18．学校科技小组的同学设计了如图甲所示的恒温水箱温控电路（设环境温度不高于20℃），由工作电路和控制电路组成。工作电路中的电热器上标有“220V　2000W”的字样；控制电路中热敏电阻 Rt作为感应器探测水温，置于恒温水箱内，其阻值随温度变化的关系如图乙所示；R1为滑动变阻器。电磁铁产生的吸引力 F 与控制电路中电流I的关系如图丙所示，衔铁只有在不小于3N 吸引力的作用下才能被吸下，闭合开关S（不计继电器线圈电阻）。
(1)用电热器给恒温箱中100kg 的水加热，正常工作 20min 时，水温由 20℃升高到25℃， 求这段时间内水吸收的热量______和电热器的加热效率______？
(2)调节滑动变阻器，使R1=280Ω，为了把温度控制在25℃左右，设定在水温低于25℃时自动加热。在水温达到25℃时停止加热，求控制电路中的电源电压U 是多少______？
(3)设控制电路中电源电压U 不变，将水箱中水温由25℃的恒温调节到30℃的恒温，应______（填“增大”或“减小”）滑动变阻器接入电路中的阻值。
19．如图为带加热功能洗衣机电路结构示意图，包括控制电路和工作电路两部分，控制电路：电源电压恒为12V，R1为热敏电阻（置于水箱中），阻值随温度变化的关系如表中所示，R0为滑动变阻器，线圈电阻不计，线圈中电流大于0.2A时衔铁被吸下；工作电路：R2为电热器，型号：“ 220V 2000W ”， L1、L2为红绿指示灯，其额定电压均为220V，加热时红灯正常发光，绿灯不亮，停止加热时绿灯正常发光，红灯不亮。
温度t/℃ 10 20 30 40 50 60 70 80
电阻R1/Ω 50 42 35 30 25 18 12 8
（1）尤其冬天时对洗衣水进行加热，衣服洗的更干净，原理是：___________
（2）按要求连接好工作电路；___________
（3）将洗衣温度调节至40℃，滑动变阻器接入电路阻值应为多少？___________
（4）洗衣机内装有质量为20kg温度为20℃的冷水，电热器正常工作21min后自动停止加热，求电热器的加热效率【水的比热容为4.2×10 J/（kg·℃）】；___________
（5）仅保持R0不变，现将洗衣温度设定为30℃，请你再想出一种调节方法，并求出该物理量对应值。___________
试卷第1页，共3页
试卷第1页，共9页
参考答案：
1．C
【解析】
【详解】
A．由电路图可以看出电磁铁的电流由下进上出，根据安培定则可以判定电磁铁的下端是N极。故A错误；
B．如甲图可以看出当温度为10℃时，热敏电阻的阻值为500Ω，电路中的总电阻
通过控制电路中的电流
故B错误；
C．当工作电路断开时，控制电路中的电流
I=20mA=0.02A
则控制电路中的总电阻
温控电阻R与R0串联，所以
R=R总-R0=300Ω-50Ω=250Ω
查曲线图可知：当R=250Ω时，t=50℃故此温控装置可将温度控制在50℃以下，故C正确；
D．根据焦耳定律，超导体没有电阻就不能产生热量。故D错误。
故选C。
2．A
【解析】
【详解】
A．电磁铁通电时具有磁性，断电时没有磁性，是根据电流的磁效应制成的，故A正确；
B．电磁铁的铁芯需要用软磁性材料制成，铜不是磁性材料，所以电磁铁的铁芯不可以用铜棒代替，故B错误；
CD．电磁铁的磁性强弱与电流的大小，线圈匝数有关，与电流方向无关，故CD错误。
故选A。
3．C
【解析】
【详解】
A．磁场力使列车能够悬浮在轨道上，利用的是列车与轨道间同名磁极相互排斥的原理，故A正确，A不符合题意；
B．根据力的示意图能够看出，不同磁极间受力方向是向右的，列车整体受力方向向右，故B正确，B不符合题意；
C．要使列车一直向右运动，需要使列车与轨道间磁极始终如题中所示，列车上磁体通有直流电，磁极方向始终不变，轨道上磁极需要改变，因此铁轨上线圈应该通有交流电，故C错误，C符合题意；
D．列车具有惯性，分区段供电，列车在无电区段可以利用惯性继续运动，从而节约能源，故D正确，D不符合题意。
故选C。
4．C
【解析】
【详解】
指南针是磁铁制成的，白炽灯是钨丝制成的，电铃内部主要部件是电磁铁，发光二极管是用半导体材料制成的。
故选C。
5．D
【解析】
【详解】
A．此图说明磁体磁极间的相互作用，故A不符合题意；
B．此图说明通电导体周围存在磁场，故B不符合题意；
C．此图电铃利用电磁铁控制电路的通断，从而敲响铃铛，故C不符合题意；
D．此图说明通电导体在磁场中受到力的作用而产生运动，是电动机的工作原理，故D符合题意；
故选D。
6．C
【解析】
【详解】
图中电磁铁通电后具有磁性，对弹簧秤下方的铁块有向下的吸引力；在线圈匝数不变时，电磁铁的磁性强弱跟电流的大小有关，电流越大，则电磁铁的磁性越强。当向硫酸铜中逐渐滴入氢氧化钡溶液时，由于硫酸铜与氢氧化钡反应生成硫酸钡沉淀和氢氧化铜沉淀，使溶液的导电能力减弱，电流变小，从而电磁铁的磁性变弱，对铁块的吸引力变小，则测力计示数变小；当氢氧化钡与硫酸铜完全反应后，再向里加入氢氧化钡溶液，则会使溶液的导电性能增强，电流变大，电磁铁的磁性变强，对铁块的吸引力变大，则测力计的示数变大；最后氢氧化钡溶液过量（即氢氧化钡溶液饱和），电路中的电流趋于稳定，则弹簧秤示数趋于稳定，所以测力计的示数先变小，后变大，最后趋于稳定，故C符合题意。
故选C。
7．A
【解析】
【详解】
热敏电阻的阻值随温度的升高而减小。当温度升高到某一设定值时，热敏电阻的阻值变小，控制电路电源电压一定，根据欧姆定律，控制电路中电流变大，电磁铁磁性增强，吸引衔铁向下运动，接通电铃所在的支路，断开指示灯所在的支路，指示灯熄灭，电铃响，故A正确，BCD错误。
故选A。
8．D
【解析】
【详解】
A．由图可知，根据安培定则可知，电磁铁的上端为N极，故A错误；
B．当光照强度增强，光敏电阻的阻值减小，总电阻减小，根据欧姆定律可知，控制电路的电流变大，故B错误；
C．当光照强度减弱时，光敏电阻的阻值变大，总电阻变大，根据欧姆定律可知，控制电路的电流变小，电磁铁磁性大小与电流大小、线圈匝数有关，电流减小，则磁性变弱，故C错误；
D．光线较暗时，光敏电阻的阻值大，则控制电路中的电流小，电磁铁的磁性弱，衔铁在弹簧的作用下被拉起，灯泡自动发光，说明灯泡在和两接线柱之间，故D正确。
故选D。
9．D
【解析】
【详解】
A．当滑片向右移动时，滑动变阻器的阻值增大，电路中的电流变小，两电磁铁的磁性减弱，吸引大头针的个数减少；故A不符合题意；
B．根据安培定则，用右手握住甲电磁铁，四指指向电流的方向，大拇指指向甲电磁铁的下端为N极，故B不符合题意；
C．电炉子工作时，电流通过电热丝做功，消耗的电能转化为内能，没有应用电磁铁，故C不符合题意；
D．实验发现被电磁铁吸引的大头针下端是分散的，其原因是大头针被磁化后同名磁极互相排斥，故D符合题意。
故选D。
10．B
【解析】
【详解】
A．塑料吸盘能吸在墙上是因为大气压强，与题意中带电吸引轻小物体不同，故A选项不符合题意；
B．由于蜜蜂飞行与空气摩擦产生静电，蜜蜂在飞行中就可以吸引带正电的花粉，故B选项符合题意；
C．电磁铁“吸”引铁钉，是利用磁铁能够吸引铁的性质，故C选项不符合题意；
D．表面光滑的两个铅块挤压后会“吸”在一起，是分子之间的引力，故D选项不符合题意。
故选B。
11． 磁 6
【解析】
【分析】
【详解】
[1]由图可知，当水位到达一定的高度时控制电路被接通，报警器报警，这是利用电流的磁效应使电磁铁具有磁性，进而将上端的衔铁吸下来报警，由图可知，电磁铁将衔铁吸下后，与红灯电路接通，绿灯电路断开。
[2]报警后，红灯工作，此时工作电路每秒消耗的电能为
12． 2 和 3 36 67.5
【解析】
【分析】
【详解】
[1]由图甲知，当a、b两点接通，控制开关连接2、3两触点时，电铃、电磁铁和定值电阻R0串联在电路中，有电流通过电路，电铃发出较弱的报警声，电磁铁产生磁场，将动触点A吸引下来，与触点B连接，电磁铁和R0短路，电铃单独工作，此时电路中的电流较强，电铃发出较强报警声。
[2]当a、b两点接通，控制开关连接4、5两触点时，灯泡与电磁铁和R0串联，电路有电流通过，电磁铁产生磁场，将动触点A吸下来与静触点B接通，电磁铁和R0被短路，灯泡单独工作，电磁铁没有电流通过，不能产生磁场，动触点A被弹簧拉回原位，电磁铁又恢复磁性，将A吸下来，如此反复。动触点A未与静触点B接触时，灯泡的实际功率
P实=
灯泡的电阻
灯泡两端的实际电压
则R0两端的电压
UR0=U-U0=6V-1.5V=4.5V
据串联电路的分压特点知
1.5V:4.5V=12Ω:R0
解得
R0=36Ω
[3]由图乙知，一个交替用时1.5s，60s内完成交替数
A与B接触时，灯泡正常工作，用时0.5s，这个过程消耗的电能
W1=P额t1=3W×0.5s=1.5J
A与B不接触时，用时1s，这个过程消耗的电能
W2=P实t2=0.1875W×1s=0.1875J
则60s消耗的总电能
W=n(W1+W2)=40×(1.5J+0.1875J)=67.5J
13． AB 降低
【解析】
【分析】
(1)当温度低的时候，电路与AB相连，此时加热器要工作，所以加热器的电路要与AB相连。
(2)热敏电阻R的阻值随温度降低而增大，据此分析。
【详解】
(1)[1]当温度较低的时候，热敏电阻的电阻较大，电路中的电流较小，此时继电器的衔铁与AB部分连接，此时是需要加热的，恒温箱内的加热器要工作，所以该把恒温箱内的加热器接在A、B 端。
(2)[2]如果将滑动变阻器向左移动少许，变阻器接入电路的电阻增小，而电磁铁吸合衔铁时的电流I0不变，根据欧姆定律可知，电磁铁吸合衔铁时控制电路的总电阻不变，则热敏电阻R的阻值应增大；因热敏电阻R的阻值随温度降低而增大，因此恒温箱内的温度将降低。
14． 开关 绿
【解析】
【详解】
（1）[1]当温度升高到设定温度时，水银与金属丝接触，电路接通，当温度在设定温度一下时，水银与金属丝分离，电路断路，由此可知，该水银温度计在电路中的作用相当于一个开关。
（2）[2]当温度升高到设定温度时，左边的电路接通，电磁铁有磁性，将衔铁吸下来，L2连入形成通路，L2亮，故L2为红色；当温度降低时，控制电路断开，电磁铁无磁性，衔铁在弹簧的作用下被拉起，L1所在电路接通，L1发光，所以L1为绿色。
15． 有 不工作
【解析】
【详解】
[1][2]由图可知，当温度达到93℃时，水银柱与上方金属丝连通，控制电路有电流，电磁铁有磁性，衔铁被吸下与下触点接触，工作的用电器是红灯和电铃，绿灯不工作。
16． 小 6V 50Ω-100Ω 降低
【解析】
【分析】
【详解】
（1）[1]停止加热（意外熄火）后，随着Rt温度降低，由图2可知，热敏电阻阻值变大，总电阻变大，电源电压不变，故电流变小。
（2）[2]从图2甲曲线可知，当温度降到60℃时，热敏电阻Rt的阻值为150℃，此时总电阻为
则装置启动保护，则电流为0.02A，则控制电路的电源电压是
故控制电路的电源电压是6V。
（3）[3] 从图2甲曲线可知，装置启动保护时，Rt的温度不高于80℃，则说明Rt的阻值不小于100Ω，装置启动保护时Rt的电功率应不超过0.06W，Rt的电功率为
则Rt的阻值
则Rt的阻值，而控制电路的电压为6V，电流为0.02A，则电路中的总电阻为300Ω，则当Rt的阻值最小100Ω，则滑动变阻器的最大阻值为
当当Rt的阻值最大150Ω，则滑动变阻器的最小阻值为
故滑动变阻器的范围为50Ω-100Ω。
（4）[4] 若仅将Rt换为图线乙所示的热敏电阻，甲热敏电阻从60℃变为了80℃时，甲阻值变小了50Ω，而乙热敏电阻值变化不到一半，故甲热敏电阻灵敏度更高，因为电阻随温度变化快，电流变化快，装置启动保护的灵敏度也是甲高，故换成乙热敏电阻后灵敏度降低。
17． 变大 变小 B 分压限流、保护电路 10
【解析】
【分析】
本题考查动态电路，电磁继电器的工作原理，主要应用欧姆定律、串联电路的特点
【详解】
（1）[1][2]从I-F图象可得，随着压力F的增大，电流亦增大，而电源电压不变，根据欧姆定律得，电路总电阻减小。而在电磁铁的控制电路中，电阻Rx与R0串联，R0的电阻不变，则压敏电阻的阻值变小
[3]在电磁铁的控制电路中，电磁铁的磁性较弱时，触点K与A接触，灯泡接通、发光；当电路中的电流增大时，电磁铁的磁性也增大。磁性大到一定程度就会将衔铁吸下来，触点K会与B接触，接通电铃，发出报警声，电梯不工作。
[4] 由图乙知压敏电阻的电流随受到压力的增大而增大，但电阻亦会随之减小，若压敏电阻过小，电流过大会给电路带来损坏，所以给电路串联电阻R0，可以起到分压限流作用，从而保护电路
（2）[5]空载时，电梯的重力等于压力F1，即
当压力F2=1×104N时，同理电梯的总重力等于压力F2，即
那么电梯中人的重力
每个人的重力
限载的人数
18． 2.1×106J 87.5% 36V 增大
【解析】
【详解】
(1)[1] [2]水吸收的热量
电热器消耗的电能
W=Pt=2000W×20×60s=2.4×106J
电热器的加热效率
(2)[3]当水温达到25℃时停止加热，由图乙可知，热敏电阻的阻值为：Rt=80Ω，因为串联电路的总阻值等于各电阻之和，所以电路中的总电阻为
R总=Rt+R1=80Ω+280Ω=360Ω
衔铁受到3N的吸引力，由图像丙可知，控制电路中电流为：I=100mA=0.1A，由欧姆定律得，电源电压为
U=IR总=0.1A×360Ω=36V
(3)[4]将水箱中水温由25℃的恒温调节到30℃的恒温，即将启动的温度调高, 则热敏电阻的阻值将减小，由可知，当电源电压和电流一定时，热敏电阻越小，则滑动变阻器接入电路的阻值应增大。
19． 温度越高，分子运动越剧烈 30Ω 66.7% 13V
【解析】
【分析】
【详解】
（1）[1]因为温度越高，分子运动越剧烈，所以冬天时对洗衣水进行加热，衣服洗的更干净。
（2）[2]由题意可知，当动触点与上方静触点接触时，红灯正常发光，绿灯不亮，处于加热状态，R2接入电路中，由表中数据可知，温度升高时，R1的电阻减小，通过电路的电流变大，线圈中电流大于0.2A时衔铁被吸下，停止加热时绿灯正常发光，红灯不亮；衔铁应接在火线上，零线直接接在用电器的另一端，如下图所示：
（3）[3]由表中数据可知，当t=40℃时，R1=30Ω，电路的总电阻
R总==60Ω
滑动变阻器接入电路阻值
R0=R总-R1=60Ω-30Ω=30Ω
（4）[4]水吸收的热量
Q吸=cmΔt=4.2×103J/(kg·℃)×20kg×(40℃-20℃)=1.68×106J
电流做的功
W=Pt=2000W×21×60s=2.52×106J
电热器的加热效率
η=×100%≈66.7%
（5）[5]由表格知，要降低恒温箱的设定温度，但衔铁吸合工作电流即线圈中的电流仍为0.2A，在滑动变阻器R0不改变时可调节电源电压。当t=30℃时，R1′=35Ω；滑动变阻器接入电路阻值R0=30Ω，电源电压
U1=I(R1+R0)=0.2A×(35Ω+30Ω)=13V
