人教版九年级全一册18.2电功率同步练习（有解析）

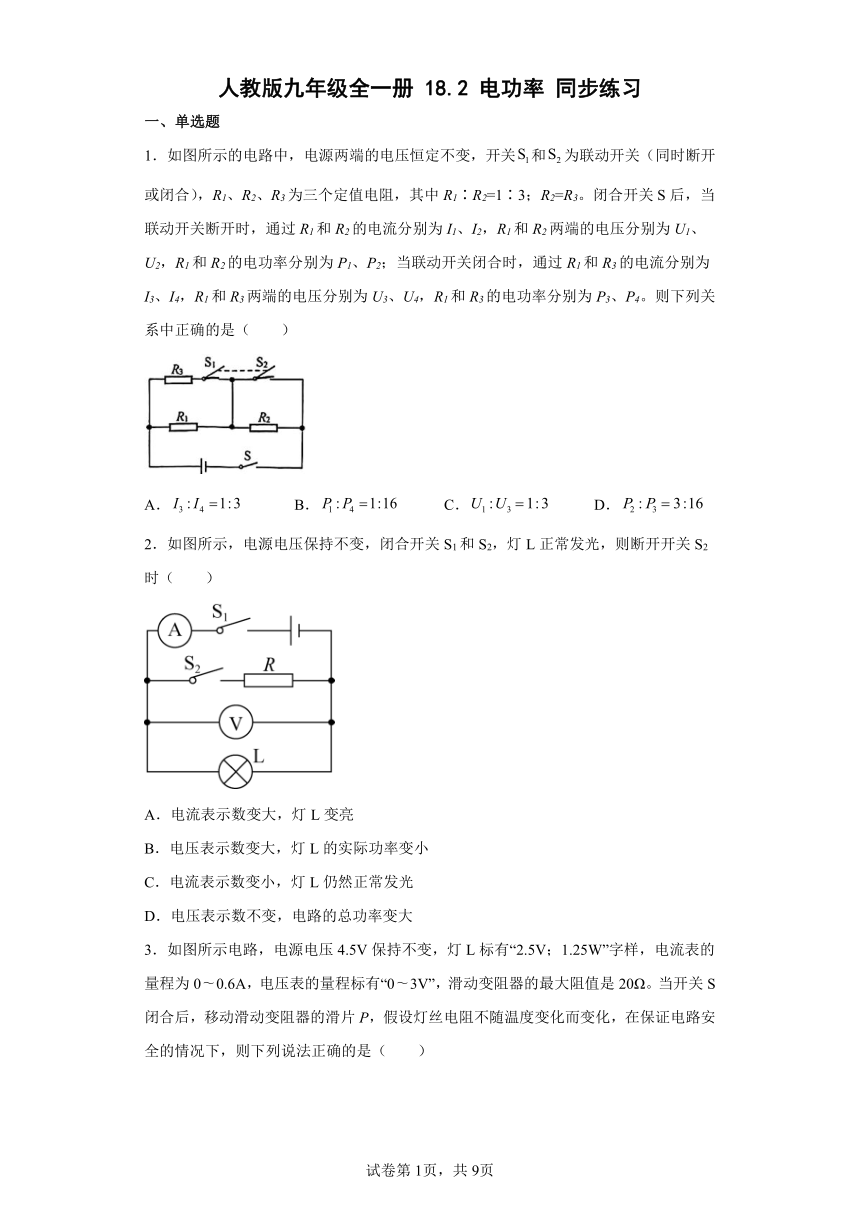

人教版九年级全一册 18.2 电功率 同步练习
一、单选题
1．如图所示的电路中，电源两端的电压恒定不变，开关和为联动开关（同时断开或闭合），R1、R2、R3为三个定值电阻，其中R1∶R2=1∶3；R2=R3。闭合开关S后，当联动开关断开时，通过R1和R2的电流分别为I1、I2，R1和R2两端的电压分别为U1、U2，R1和R2的电功率分别为P1、P2；当联动开关闭合时，通过R1和R3的电流分别为I3、I4，R1和R3两端的电压分别为U3、U4，R1和R3的电功率分别为P3、P4。则下列关系中正确的是（　　）
A． B． C． D．
2．如图所示，电源电压保持不变，闭合开关S1和S2，灯L正常发光，则断开开关S2时（　　）
A．电流表示数变大，灯L变亮
B．电压表示数变大，灯L的实际功率变小
C．电流表示数变小，灯L仍然正常发光
D．电压表示数不变，电路的总功率变大

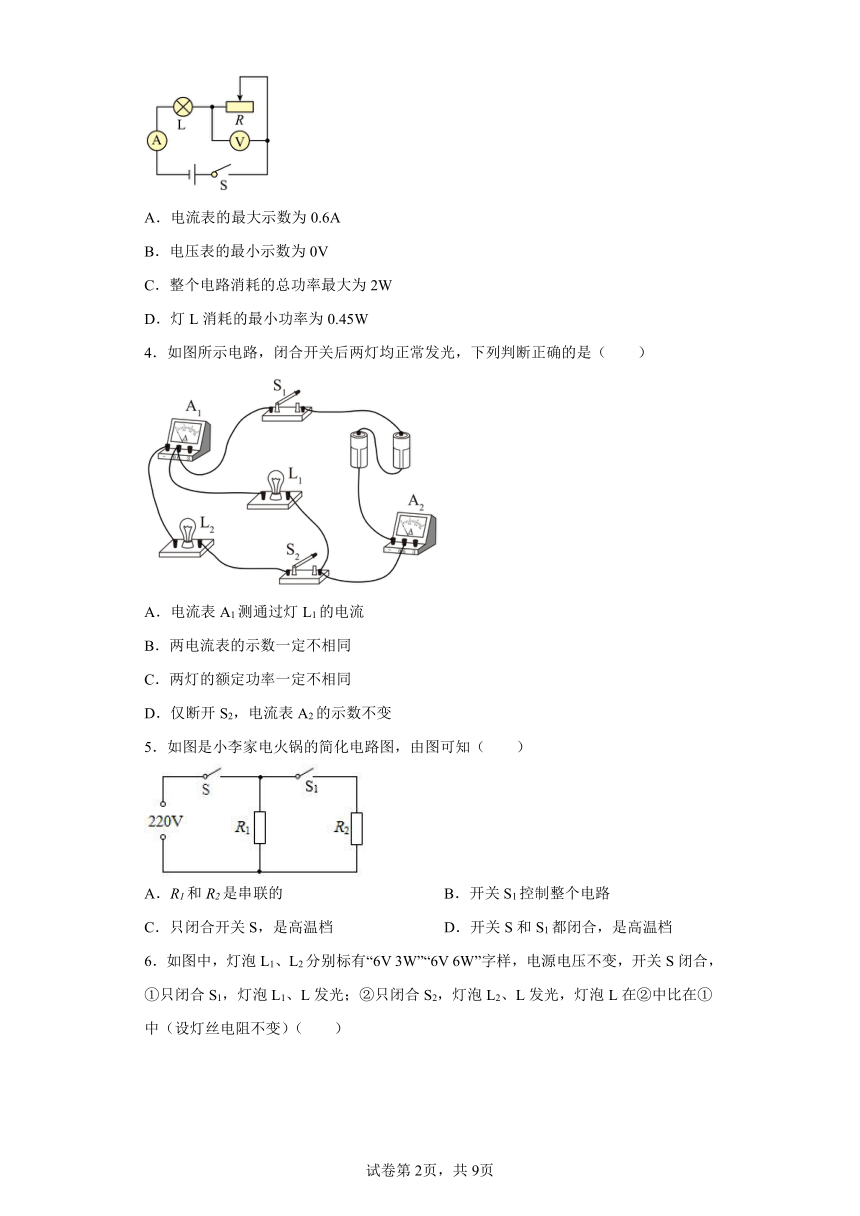

3．如图所示电路，电源电压4.5V保持不变，灯L标有“2.5V；1.25W”字样，电流表的量程为0 0.6A，电压表的量程标有“0 3V”，滑动变阻器的最大阻值是20Ω。当开关S闭合后，移动滑动变阻器的滑片P，假设灯丝电阻不随温度变化而变化，在保证电路安全的情况下，则下列说法正确的是（　　）
A．电流表的最大示数为0.6A
B．电压表的最小示数为0V
C．整个电路消耗的总功率最大为2W
D．灯L消耗的最小功率为0.45W
4．如图所示电路，闭合开关后两灯均正常发光，下列判断正确的是（　　）
A．电流表A1测通过灯L1的电流
B．两电流表的示数一定不相同
C．两灯的额定功率一定不相同
D．仅断开S2，电流表A2的示数不变
5．如图是小李家电火锅的简化电路图，由图可知（　　）
A．R1和R2是串联的 B．开关S1控制整个电路
C．只闭合开关S，是高温档 D．开关S和S1都闭合，是高温档

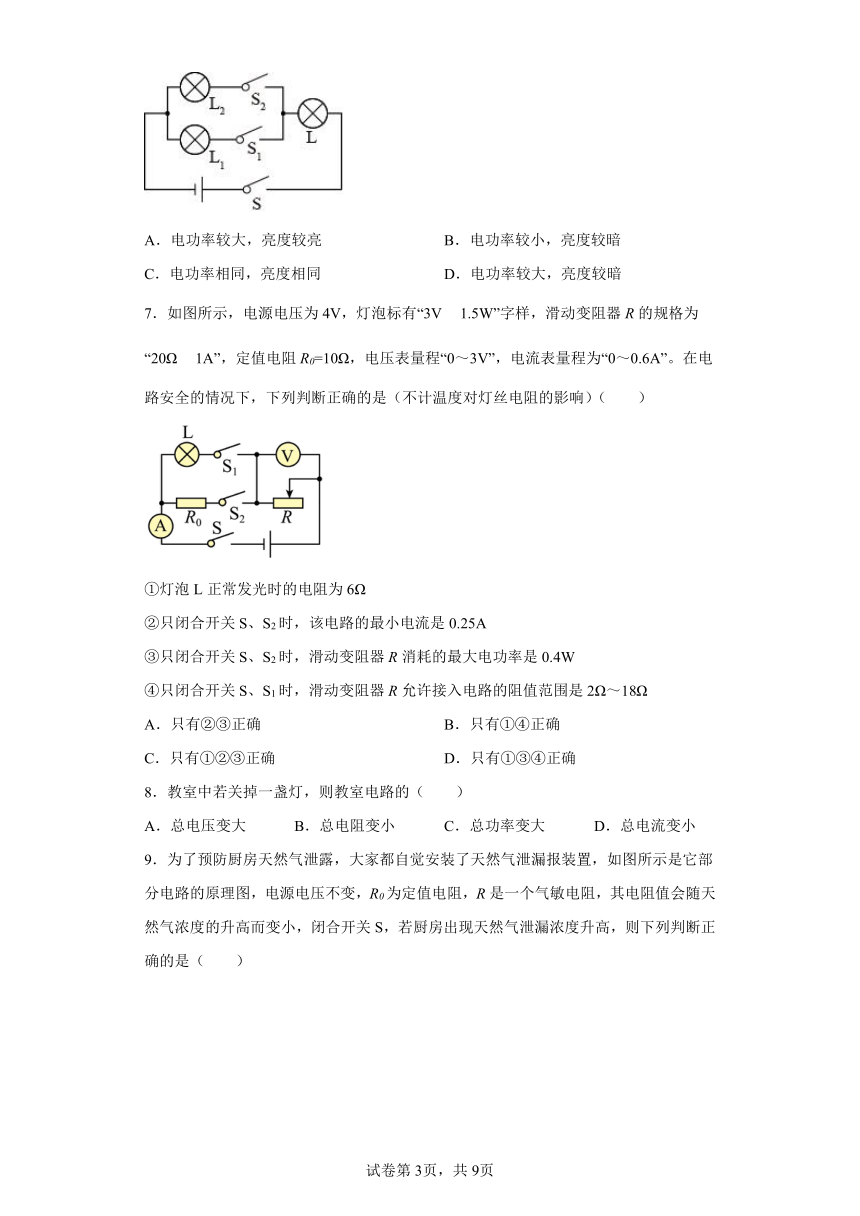

6．如图中，灯泡L1、L2分别标有“6V 3W”“6V 6W”字样，电源电压不变，开关S闭合，①只闭合S1，灯泡L1、L发光；②只闭合S2，灯泡L2、L发光，灯泡L在②中比在①中（设灯丝电阻不变）（　　）
A．电功率较大，亮度较亮 B．电功率较小，亮度较暗
C．电功率相同，亮度相同 D．电功率较大，亮度较暗
7．如图所示，电源电压为4V，灯泡标有“3V 1.5W”字样，滑动变阻器R的规格为“20Ω 1A”，定值电阻R0=10Ω，电压表量程“0～3V”，电流表量程为“0～0.6A”。在电路安全的情况下，下列判断正确的是（不计温度对灯丝电阻的影响）（　　）
①灯泡L正常发光时的电阻为6Ω
②只闭合开关S、S2时，该电路的最小电流是0.25A
③只闭合开关S、S2时，滑动变阻器R消耗的最大电功率是0.4W
④只闭合开关S、S1时，滑动变阻器R允许接入电路的阻值范围是2Ω～18Ω
A．只有②③正确 B．只有①④正确
C．只有①②③正确 D．只有①③④正确
8．教室中若关掉一盏灯，则教室电路的（　　）
A．总电压变大 B．总电阻变小 C．总功率变大 D．总电流变小

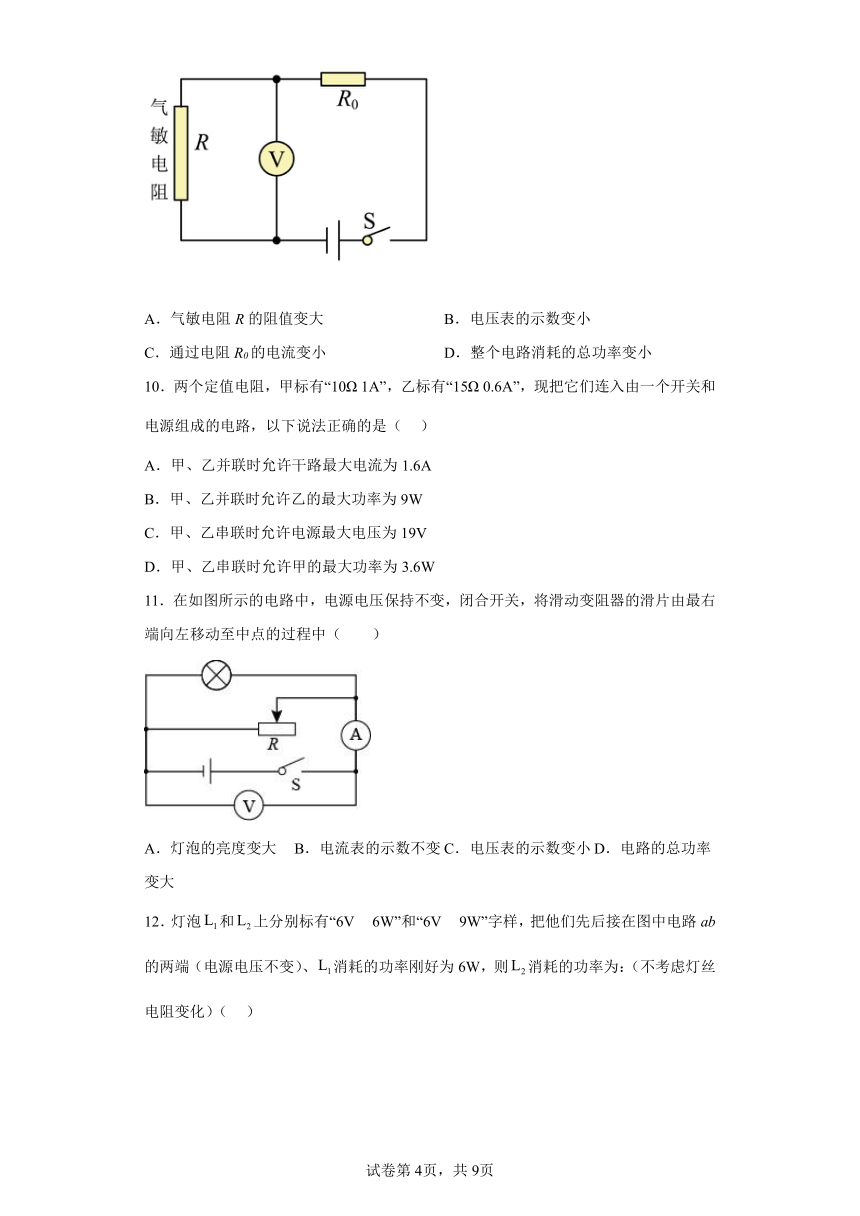

9．为了预防厨房天然气泄露，大家都自觉安装了天然气泄漏报装置，如图所示是它部分电路的原理图，电源电压不变，R0为定值电阻，R是一个气敏电阻，其电阻值会随天然气浓度的升高而变小，闭合开关S，若厨房出现天然气泄漏浓度升高，则下列判断正确的是（　　）
A．气敏电阻R的阻值变大 B．电压表的示数变小
C．通过电阻R0的电流变小 D．整个电路消耗的总功率变小
10．两个定值电阻，甲标有“10Ω 1A”，乙标有“15Ω 0.6A”，现把它们连入由一个开关和电源组成的电路，以下说法正确的是（ ）
A．甲、乙并联时允许干路最大电流为1.6A
B．甲、乙并联时允许乙的最大功率为9W
C．甲、乙串联时允许电源最大电压为19V
D．甲、乙串联时允许甲的最大功率为3.6W
11．在如图所示的电路中，电源电压保持不变，闭合开关，将滑动变阻器的滑片由最右端向左移动至中点的过程中（　　）
A．灯泡的亮度变大 B．电流表的示数不变 C．电压表的示数变小 D．电路的总功率变大

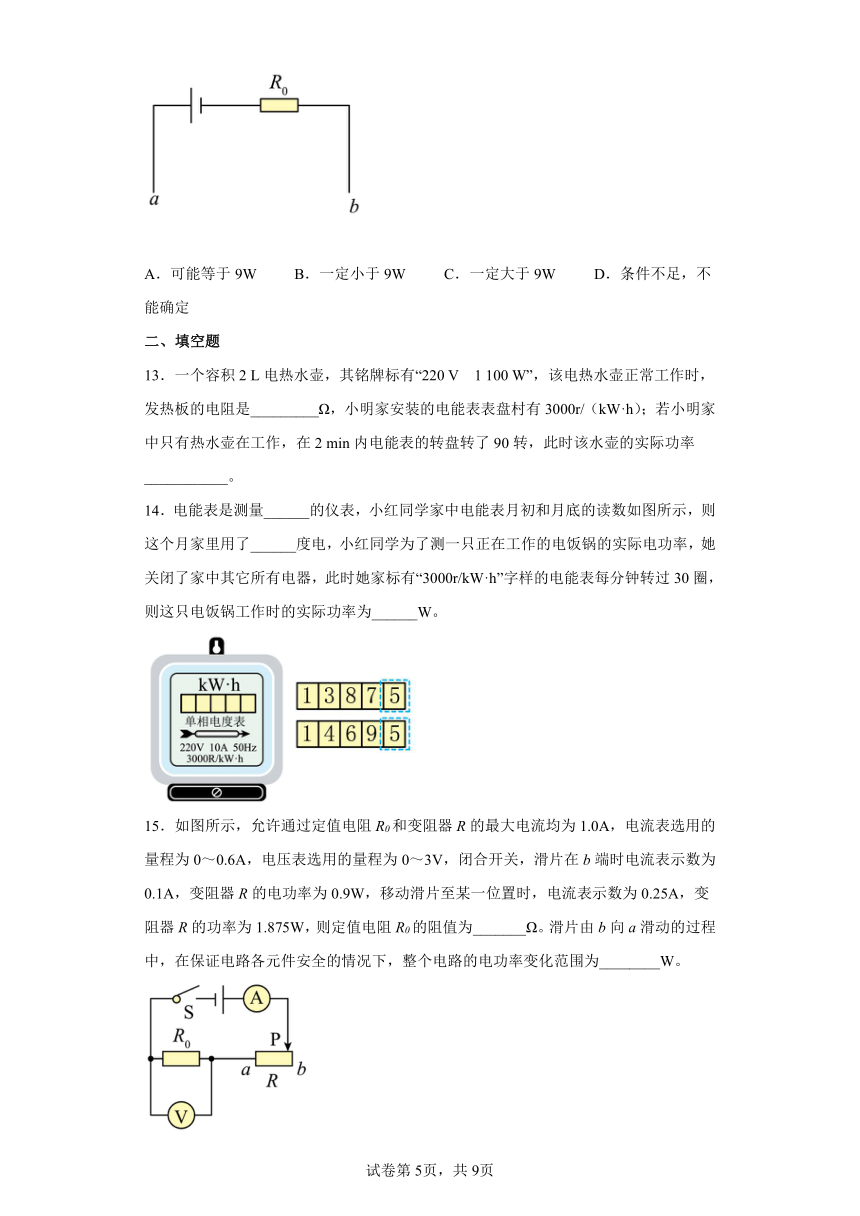

12．灯泡和上分别标有“6V 6W”和“6V 9W”字样，把他们先后接在图中电路ab的两端（电源电压不变）、消耗的功率刚好为6W，则消耗的功率为：（不考虑灯丝电阻变化）（ ）
A．可能等于9W B．一定小于9W C．一定大于9W D．条件不足，不能确定
二、填空题
13．一个容积2 L电热水壶，其铭牌标有“220 V　1 100 W”，该电热水壶正常工作时，发热板的电阻是_________Ω，小明家安装的电能表表盘村有3000r/（kW·h）；若小明家中只有热水壶在工作，在2 min内电能表的转盘转了90转，此时该水壶的实际功率___________。
14．电能表是测量______的仪表，小红同学家中电能表月初和月底的读数如图所示，则这个月家里用了______度电，小红同学为了测一只正在工作的电饭锅的实际电功率，她关闭了家中其它所有电器，此时她家标有“3000r/kW·h”字样的电能表每分钟转过30圈，则这只电饭锅工作时的实际功率为______W。
15．如图所示，允许通过定值电阻R0和变阻器R的最大电流均为1.0A，电流表选用的量程为0～0.6A，电压表选用的量程为0～3V，闭合开关，滑片在b端时电流表示数为0.1A，变阻器R的电功率为0.9W，移动滑片至某一位置时，电流表示数为0.25A，变阻器R的功率为1.875W，则定值电阻R0的阻值为_______Ω。滑片由b向a滑动的过程中，在保证电路各元件安全的情况下，整个电路的电功率变化范围为________W。
16．如图甲所示电路，电源电压恒定，R0为定值电阻，闭合开关S，当滑动变阻器的滑片P从一端移到另一端的过程中，电流表示数I与电压表示数U的关系如图乙所示，则定值电阻R0的阻值为_________Ω；当滑动变阻器接入电路阻值分别为和R时，电路消耗的总功率分别为P1、P2，则P1:P2=_________。
三、综合题
17．为保护地球家园，近年来我国大力推进新能源汽车发展。如图为某国产油电混合动力汽车动力系统结构示意图。
（1）该车蓄电池容量为18.3kW·h，车上空调、多媒体大屏、灯光、音响等能独立工作，这些用电器之间是______联的；该车能利用下坡或减速刹车时自动为蓄电池反向充电，此时蓄电池相当于______（选填“用电器”或“电源”）；
（2）用干毛巾刚擦完挡风玻璃，很容易吸附灰尘，是由于带电体能______；
（3）汽油发动机工作时，将机械能转化为内能的是______冲程；发动机用水来冷却气缸是因为水的______较大；
（4）该车蓄电池额定电压384V，若输出电流为10A，则输出功率为______kW；
（5）该车搭载自主研发的发动机，每百公里油耗低至3.5kg以下，若每行驶100公里，该车发动机所做的有用功为6.44×107 J，则发动机热效率为______。（q汽油=4.6×107J/kg）
18．如图是某型号电饭锅工作原理的简化电路图。电饭锅有两档，分别是高温烧煮和低温焖饭。S1为档位自动控制开关，R1和R2为电热丝，R1的阻值为80Ω，高温烧煮档的功率为660W。求：
（1）只闭合开关S1时，电饭锅处于___________（“高温烧煮”或“低温焖饭”）状态；
（2）高温烧煮时干路中的电流；( )
（3）电阻丝R2的阻值；( )
（4）低温焖饭0.5h消耗的电能。( )
19．阅读短文，解答问题。
如图1所示是我国第一艘太阳能混合动力游船“尚德国盛号”。其最具特色的太阳翼采用高效晶硅异型太阳能电池板拼装而成，整艘船最多可容纳170位旅客，满载时排水量为60t。“尚德国盛号”驾驶室里有一个GPS（全球卫星定位系统）接收器装置，全船照明均采用节能型灯泡及LED灯，大大降低能源损耗，“尚德国盛号”年发电量可达1.7×104kW h，相当于每年节约标准煤约6.2×103kg，每年可减少二氧化碳排放量约15.7t。
（1）卫星通过发射_____向GPS接收器传送信息。LED灯是由____材料制成的；
（2）如果该船满载乘客从东海驶入黄浦江，游船所受到的浮力为______N，船体排开水的体积将______（选填“减小”、“增大”或“不变”）。（已知g取10N/kg，ρ海水>ρ江水）；
（3）该游船三相交流变频电机采用交流调速方式，在效率一定时，其耗电功率与转速的立方成正比，而行驶速度与电机转速成正比，下列关于游船匀速直线行驶时，所受阻力f与车速v的关系图线，图2中正确的是______；
（4）若仅采用标准煤给“尚德国盛号”提供电能，为使其仍达到现行的年发电量，求完全燃烧标准煤产生的内能转化成电能的效率是______。（已知标准煤的热值为3.0×107J/kg）
20．综合实践活动中，同学们设计了一款可用电流表示数显示拉力大小的测力计模型，电流表示数随拉力的增大而增大，模型电路如图甲所示，ab为长10cm、阻值25Ω的电阻丝，其阻值与长度成正比。滑片P左端固定在拉杆上，弹簧处于原长时，滑片P位于a端，电源电压恒为6V，弹簧电阻恒为1Ω，R0为4Ω，其余部分电阻不计，电流表量程为0~0.6A。忽略弹簧、拉杆和拉环的重力及滑片与电阻丝的摩擦。
（1）虚线框内接线柱“1”应与______（选填“2”或“3”）连接；
（2）闭合开关，弹簧处于原长状态时，R0消耗的功率多大______？
（3）弹簧的伸长量与所受拉力F之间的关系如图乙所示，则电流表示数最大时显示的拉力多大______？
（4）甲图中若去掉电流表，用一只电压表（量程0~3V）与R0并联，利用电压表的示数来显示拉力的大小，则与利用电流表相比，电压表所能显示的最大拉力将提升______%；
（5）在汇报交流阶段，同学们对模型设计的不足提出了改进措施。如甲图的方案，从电路的安全性考虑，其他条件不变，R0的阻值应不小于______Ω。
21．电热水壶与煤气炉是家庭常用的两种加热装置，在学习了“热机效率”后，某实验小组针对电热水壶与煤气炉的加热效率和使用成本进行了实验。实验小组使用煤气炉与电热水壶分别将500g初温为28℃的水加热到沸腾（一个标准大气压下），用燃气表测量了所消耗的煤气的体积，用电能表（如图甲）单独测量了电热水壶消耗的电能。记录相关数据如表格所示。（水的比热容为4.2×103J/（kg ℃）、煤气的热值为3.9×107J/kg）
电热水壶 煤气炉
型号 220V1400W 型号 TH33A型燃气灶
加热时间 2min30s 加热时间 4min
电能表指示灯闪烁次数 40次 消耗煤气 0.004m3
电价 0.67元/kW h 煤气价格 20元/m3
（1）该电能表所接电路的最大总功率为______W。
（2）热水壶中的水升温过程中吸收热量为______J。利用电能表的相关测量结果可得到热水壶消耗电能为______kW h，电热水壶的效率为______。
（3）经过计算可以发现电热水壶的实际功率______（填“大于”、“小于”或“等于”）1400W，原因可能是：______。
（4）从使用成本上考虑，使用______（填“电热水壶”或“煤气炉”）更划算。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．D
【解析】
【详解】
A．当联动开关闭合时，R1和R3并联，通过R1和R3的电流分别为I3、I4，则根据并联电路分流原理可知
由题意可知
R1∶R2=1∶3，R2=R3
因此
所以
故A错误；
B．闭合开关S后，当联动开关断开时，R1和R2串联，根据串联电路的分压原理可知
若电源电压为U，根据串联电路的电压特点可得
，
则R1的电功率为
当联动开关闭合时，R1和R3，它们两端的电压为电源电压U，则R3的电功率
所以
故B错误；
C．由上面分析可知
，
所以
故C错误；
D．结合前面分析可知
所以
故D正确。
故选D。
2．C
【解析】
【分析】
【详解】
B．由电路图知道，闭合开关S1和S2时，定值电阻R与灯泡L并联，电压表测电源两端的电压，电流表测干路电流，当断开开关S2时，电路为灯泡L的简单电路，电压表测电源两端的电压，电流表测通过L的电流，由于电源电压保持不变，所以，电压表的示数不变，故B错误；
A．由于并联电路中各支路独立工作、互不影响，所以，通过灯泡L的电流不变，灯L仍然正常发光，故A错误；
C．因并联电路中干路电流等于各支路电流之和，所以，电路的总电流变小，即电流表的示数变小，故C正确；
D．由P＝UI知道，电路的总功率最小，故D错误。
故选C。
3．D
【解析】
【详解】
A．灯泡正常工作时的电流为
灯泡电阻为
为了保证电路中各元件安全工作，电路中的最大电流不能超过0.5A，故A错误；
C．整个电路消耗的总功率最大为
故C错误；
B．因为串联电路中总电压等于各用电器电压之和，所以电压表的最小示数为
故B错误；
D．当电压表的示数最大时，滑动变阻器接入电路的电阻最大，电路中电流最小，灯L消耗的功率最小，此时灯泡两端的电压
灯泡消耗的最小功率
故D正确。
故选D。
4．B
【解析】
【分析】
【详解】
AB．从图中可以看出，两灯泡并联，电流表A1测通过灯L2的电流，电流表A2测通过总电路的电流，电流表A1示数小于电流表A2示数。故A错误，B正确；
C．两灯泡并联，电压相等，当灯泡的电阻相同时，灯泡的功率相等。故C错误；
D．仅断开S2，电路中只有灯泡L1工作，电流表A2测量L1电流，示数比原来小。故D错误。
故选B。
5．D
【解析】
【分析】
【详解】
A．R1和R2的左端与左端相连，右端与右端相连， R1和R2是并联的，故A不符合题意；
B．开关S在干路上，开关S1在支路上，开关S控制整个电路，开关S1 控制R2，故B不符合题意；
C．只闭合开关S，电路中只有R1工作，电路电阻较大，是低温档，故C不符合题意；
D．开关S和S1都闭合，R1和R2是并联的，电路电阻较小，是高温档，故D符合题意。
故选D。
6．A
【解析】
【分析】
【详解】
灯泡L1、L2分别标有“6V 3W”“6V 6W”字样，它们的电阻分别为
R1阻值大于R2阻值，只闭合S1，灯泡L1、L串联，只闭合S2，灯泡L2、L串联，两种接法对比，L2、L串联时，总电阻小，电流大，L功率较大，更亮，故A符合题意。
故选A。
7．D
【解析】
【详解】
①因为灯泡标有“3V　1.5W”字样，所以灯泡的U额=1.5W，P额=3V，所以
故①正确；
②只闭合开关S、S2时，此时定值电阻R0与滑动变阻器R串联，电压表测滑动变阻器R两端的电压，电流表测电路中的电流，根据串联电路分压的特点
所以滑动变阻器R分到的电压
小于电压表的量程3V，电路安全，说明滑动变阻器R的滑片可以滑到最右端，此时电路中的电流最小
故②错误；
③只闭合开关S、S2时，此时定值电阻R0与滑动变阻器R串联，则电路中的电流为
则滑动变阻器R消耗的电功率为
要使滑动变阻器R取得最大的消耗功率，则最小，即，所以当R0-R=0，即R = R0 =10Ω时，使滑动变阻器取得最大的消耗功率，此时电路中的电流
则滑动变阻器取得最大的消耗功率为
故③正确；
④只闭合开关S、S1时，灯泡L与滑动变阻器串联接到电路中，电压表测滑动变阻器R两端的电压，电流表测电路中的电流。由①可知，灯泡的允许通过的最大电流
I最大=I额=0.5A
小于电流表的量程，为了保护电路，电流只能取0.5A。此时灯泡两端的电压为灯泡额定电压，所以滑动变阻器两端的电压
U滑=U-U额=4V-3V=1V
此时滑动变阻器接入电路的最小阻值为
根据电压表量程，滑动变阻器两端的最大电压为U滑最大=3V。此时灯泡两端的电压
UL=U- U滑最大=4V-3V=1V
所以
所以滑动变阻器R允许接入电路的阻值范围是2Ω～18Ω。故④正确。
故ABC错误，D正确。
故选D。
8．D
【解析】
【详解】
A．教室电路属于家庭电路，电压保持220V不变，故A错误；
B．教室内各用电器是并联，因此关掉一盏灯后总电阻变大，故B错误；
C．总功率等于各用电器功率之和，关掉一盏灯后总功率减小，故C错误；
D．关掉一盏灯后总功率减小，总电压不变，因此总电流变小，故D正确；
故选D。
9．B
【解析】
【详解】
由电路图可知，定值电阻R0和气敏电阻R串联，电压表测R两端的电压。
AB．因气敏电阻R的阻值会随天然气浓度的升高而变小，所以，当厨房天然气浓度升高时，气敏电阻R的阻值变小，由串联分压可知，气敏电阻R两端的电压变小，即电压表的示数变小，故A错误，B正确；
C．由电阻的串联可知电路的总电阻变小，由可知，电路中的电流变大，由串联电路电流的规律可知通过电阻R0的电流变大，故C错误；
D．电源电压不变，电路中的电流变大，由P=UI可知，整个电路消耗的总功率变大，故D错误。
故选B。
10．D
【解析】
【详解】
AB．由可得，两电阻两端允许加的最大电压分别为
，
因并联电路中各支路两端的电压相等，所以，甲、乙并联时，电源的最大电压
此时通过甲电阻的电流
通过乙电阻的电流
因并联电路中干路电流等于各支路电流之和，所以，干路中允许通过的最大电流
允许乙的最大功率
故AB错误；
CD．因串联电路中各处的电流相等，且甲乙允许的最大电流分别为1A、0.6A，所以，甲、乙串联时电路的最大电流
因串联电路中总电阻等于各分电阻之和，所以，允许电源最大电压
允许甲的最大功率
故C错误，D正确。
故选D。
11．D
【解析】
【分析】
【详解】
灯和变阻器并联，电流表测总电流，电压表测电源电压，将滑动变阻器的滑片由最右端向左移动至中点的过程中，变阻器电阻变小，总电阻变小，电流表示数变大，因为并联，灯泡亮度不变，电源电压不变，电压表示数不变，根据P=UI，电路的总功率变大，故ABC不符合题意，D符合题意。
故选D。
12．B
【解析】
【详解】
电路ab接L1时，此时消耗的功率刚好为6W，此时的电压为6V，通过灯泡的电流为
灯泡的电阻为
当电路ab接时，的电阻为
把两灯泡先后接在图中电路ab的两端（电源电压不变），灯泡电阻变小，根据串联分压规律可知，灯泡两端电压变小，则此时灯泡两端的电压小于6V，故灯泡L2的实际功率小于9W，故B符合题意，ACD不符合题意。
故选B。
13． 44 900W
【解析】
【分析】
【详解】
[1]电热水壶正常工作时发热板的电阻
[2]电能表的转盘转了90转消耗的电能
此时该水壶的实际功率
14． 电功 82 600
【解析】
【详解】
[1]电能表是测量电功（消耗电能）的仪表。
[2]这个月家里用的电能为
[3]“3000r/（kW·h）”表示电路中每消耗1kW·h的电能，电能表的转盘转3000转，当转盘转动30圈时，消耗的电能
这只电饭锅工作时的实际功率
15． 10 1~3
【解析】
【分析】
【详解】
[1][2]滑片在b端时，整个滑动变阻器接入电路，此时变阻器的电功率为
移动滑片至某一位置时，此时变阻器的电功率为
由上两式解得
滑片在b端时，整个滑动变阻器接入，由串联电路电阻规律可知此时电路总电阻最大，电流最小，最小电流为0.1A，此时电路最小电功率为
当R0两端电压为3V时，此时通过R0的电流最大，由串联电路电流处处相等可知，此时电路电流最大，电功率最大，此时最大电流为
电路最大电功率为
则整个电路的电功率变化范围为1~3W。
16． 40 3:2
【解析】
【详解】
[1]由图像可知，当滑动变阻器全部接入电路时，电路中的电流最小，为0.1A，滑动变阻器两端的电压为8V，由可得滑动变阻器的最大电阻为
设电源电压为U，当滑动变阻器接入电阻为0时，电路中的电流最大，为0.3A，则有
①
当滑动变阻器全部接入电路时，电路中的电流最小，为0.1A，则有
②
将Imax=0.3A，Imin=0.1A，R=80Ω带入①②解得
R0=40Ω，U=12V
[2]由公式可得，当滑动变阻器接入电路阻值分别为和R时，电路消耗的总功率分别为
则P1、P2的比值为
17． 并 用电器 吸引轻小物体 压缩 比热容 3.84 40%
【解析】
【详解】
（1）[1]并联电路中各个支路的用电器互不影响，车上空调、多媒体大屏、灯光、音响等能独立工作，互不影响，说明它们是并联的。
[2]利用下坡或减速刹车时自动为蓄电池反向充电，蓄电池消耗电能，蓄电池相当于用电器。
（2）[3]由于带电体能吸引轻小物体，所以干毛巾刚擦完车玻璃，很容易吸附灰尘。
（3）[4][5]内燃机的四个冲程中，实现将机械能转化成内能的是压缩冲程；汽车发动机工作过程中，不可避免地产生很多热量，这些热量如不及时带走会影响机器的正常工作，由公式Q=cmΔt知，在质量和升高的温度相同时，与其它液体比较，因为水的比热容最大，所以吸收的热量最多，冷却效果最好。
（4）[6]输出功率为
P=UI=384V×10A=3840W=3.84kW
（5）[7]汽油完全燃烧放出的能量
Q=mq汽油=3.5kg×4.6×107J/kg=1.61×108J
发动机热效率
18． 低温焖饭 3A 880Ω 1.089×106J
【解析】
【详解】
解：（1）由图知，只闭合开关S1时，电路为R1的简单电路；两开关都闭合时，两电阻并联；因并联电路的总电阻小于其中任何一个分电阻，所以根据可知，两开关都闭合时，电路总功率最大，此时电饭锅处于高温烧煮档；则只闭合开关S1时，电饭锅处于低温焖饭档。
（2）高温烧煮挡的功率为660W，根据可得，高温烧煮时干路中的电流为
（3）当开关S1和S2都闭合时，电饭锅处于高温烧煮档，由欧姆定律可得，经过R1的电流为
根据并联电路电流的规律可得R2的电流为
由欧姆定律可得R2的电阻为
（3）只闭合S1时，电路为R1的简单电路，电饭锅处于低温焖饭挡，由可得低温焖饭档的功率为
由功率的计算公式可得电饭锅低温焖饭0.5h消耗的电能为
答：（1）只闭合开关S1时，电饭锅处于低温焖饭档；
（2）高温烧煮时干路中的电流是3A；
（3）电阻丝R2的阻值为880Ω；
（4）电饭锅低温焖饭0.5h消耗的电能是1.089×106J。
19． 电磁波 半导体 6×105 增大 D 32.9%
【解析】
【分析】
【详解】
（1）[1]电磁波可以在真空中传播，卫星向GPS接收器传送信息依靠的是电磁波。
[2]LED灯是由半导体材料制成的。
（2）[3]满载时排水量为
m排=60t=6×104kg
由阿基米德原理可得，游船所受到的浮力为
F浮=G排=m排g=6×104kg×10N/kg=6×105N
[4]船满载乘客从东海驶入黄浦江，都是漂浮，受到的浮力都等于船和乘客总重，受到的浮力不变，因海水的密度大于河水的密度，故根据
可得，船体排开水的体积将增大。
（3）[5]设电机的转速为n，船的行驶速度为v，根据题意得（k为比例系数，下同）
P电=k1n3①
游船匀速行驶时，获得的机械能
P机械=F牵v=fv②
设效率为，所以
即
fv=k1n3③
而行驶速度与电机转速成正比，所以
v=k2n④
则转速
⑤
把⑤代入③整理得
（是一个定值，设为新的比例函数）由此说明阻力f与船速v的平方成正比，其关系为二次函数，图象为开口向上的抛物线，故D正确，ABC错误。
故选D。
（4）[6]完全燃烧6.2×103kg标准煤产生的内能
Q=mq=6.2×103kg×3.0×107J/kg=1.86×1011J/kg
每年的发电量为
W=1.7×104kW·h=1.7×104×3.6×106J=6.12×1010J
转化效率
20． 3 0.16W 400N 10 9
【解析】
【详解】
（1）[1]因为电流表可以显示力的大小，当滑片位于a端时没有拉力，所以电流表示数应该最小，故虚线框内接线柱“1”应与“3”相连。
（2）[2]弹簧处于原长状态时，滑动变阻器最大阻值连入电路，电路中的电流
R0消耗的功率为
（3）[3]电路中的电流最大是0.6A，此时滑动变阻器接入电路的电阻为
此时滑动变阻器未接入电路的电阻丝的长度（即弹簧的伸长量）为
Δ
由图可知此时的拉力为400N。
（4）[4]用一只电压表（量程0~3V）与R0并联时电路中的最大电流为
此时滑动变阻器接入电路的电阻为
此时滑动变阻器未接入电路的电阻丝的长度（即弹簧的伸长量）为
Δ
由图可知此时拉力为
设拉力提升的百分数为n，则
（5）[5]从电路安全的角度考虑，当滑片位于b端时，滑动变阻器接入阻值为0，此时电路中的电流应不大于0.6A，此时电路中的总电阻为
所以其它条件不变时，R0接入的阻值不应小于
21． 8800 1.512×105 0.05 84% 小于 电热水壶的实际电压低于额定电压 电热水壶
【解析】
【详解】
（1）[1]10(40)A，10A表示电能表的标定电流，40A表示电能表的额定最大电流，因此该电能表所接电路的最大总功率
（2）[2]一个标准大气压下水的沸点为100℃，则水吸收的热量
[3]800imp/(kW h)表示电路中的用电器消耗1kW h电能，电能表的指示灯闪烁800次，则热水壶消耗电能
[4]电热水壶的效率
（3）[5][6]电热水壶的实际功率
由于电路中的电压低于电热水壶的额定电压，所以电热水壶的实际功率会小于额定功率。
（4）[7]电热水壶烧水的费用
煤气炉烧开这些水的费用
0.0335元<0.08元，所以从使用成本上考虑，使用电热水壶更划算。
