北师大版九年级年级全一册第十一章简单电路 单元练习（有解析）

北师大版九年级年级全一册 第十一章 简单电路
一、单选题

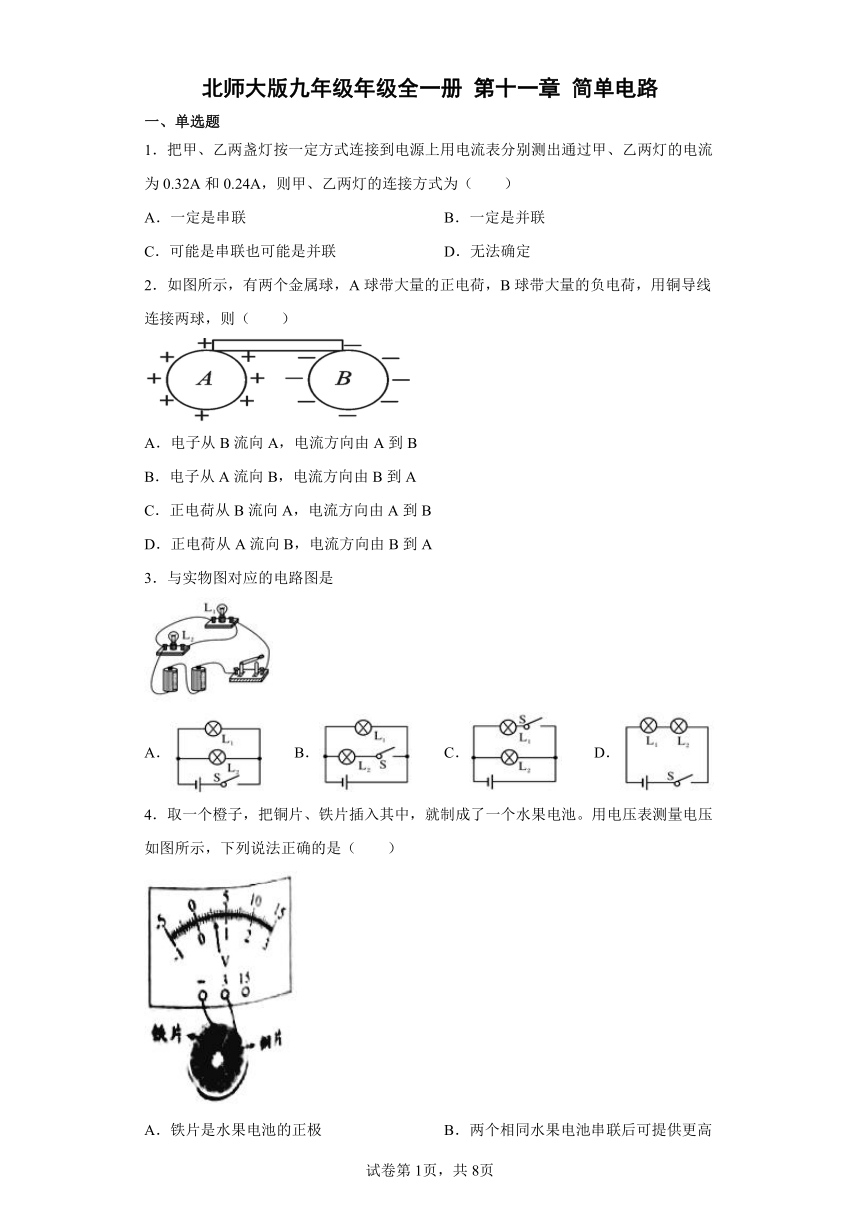

1．把甲、乙两盏灯按一定方式连接到电源上用电流表分别测出通过甲、乙两灯的电流为0.32A和0.24A，则甲、乙两灯的连接方式为（　　）
A．一定是串联 B．一定是并联
C．可能是串联也可能是并联 D．无法确定
2．如图所示，有两个金属球，A球带大量的正电荷，B球带大量的负电荷，用铜导线连接两球，则（　　）
A．电子从B流向A，电流方向由A到B
B．电子从A流向B，电流方向由B到A
C．正电荷从B流向A，电流方向由A到B
D．正电荷从A流向B，电流方向由B到A
3．与实物图对应的电路图是
A． B． C． D．
4．取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池。用电压表测量电压如图所示，下列说法正确的是（　　）
A．铁片是水果电池的正极 B．两个相同水果电池串联后可提供更高电压
C．该水果电池的电压是3V D．水果电池将内能转化为电能
5．如图所示是小勇连接的实验电路，他检查导线连接无误后，闭合开关，发现灯泡L1、L2均不发光，于是他用一根导线来排查故障。当导线连接L1两端时两灯仍不发光，连接L2两端时L1发光、L2不发光。由此判断电路的故障是（　　）
A．L1断路 B．L2断路 C．L1短路 D．L2短路
6．在如图所示电路中，开关S闭合后，移动滑动变阻器的滑片P，下列各物理量中大小发生改变的是
A．小灯泡的额定电压 B．小灯泡的额定功率
C．小灯泡的实际功率 D．滑动变阻器的总阻值
7．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为
A．2.2 A 0.44 A B．0.42A 1.8 A C．1.76A 0.44 A D．0.44A 2.2 A
8．在探究“串、并联电路电压特点”的实验中，有同学整理课堂笔记如下，其中有问题的是
A．在连接电路过程中，开关要保持断开状态
B．在不确定待测电压时，应该先采用小量程试触
C．测量时，应该尽量选取不同规格的灯泡多次实验
D．电压表应该与待测用电器并联

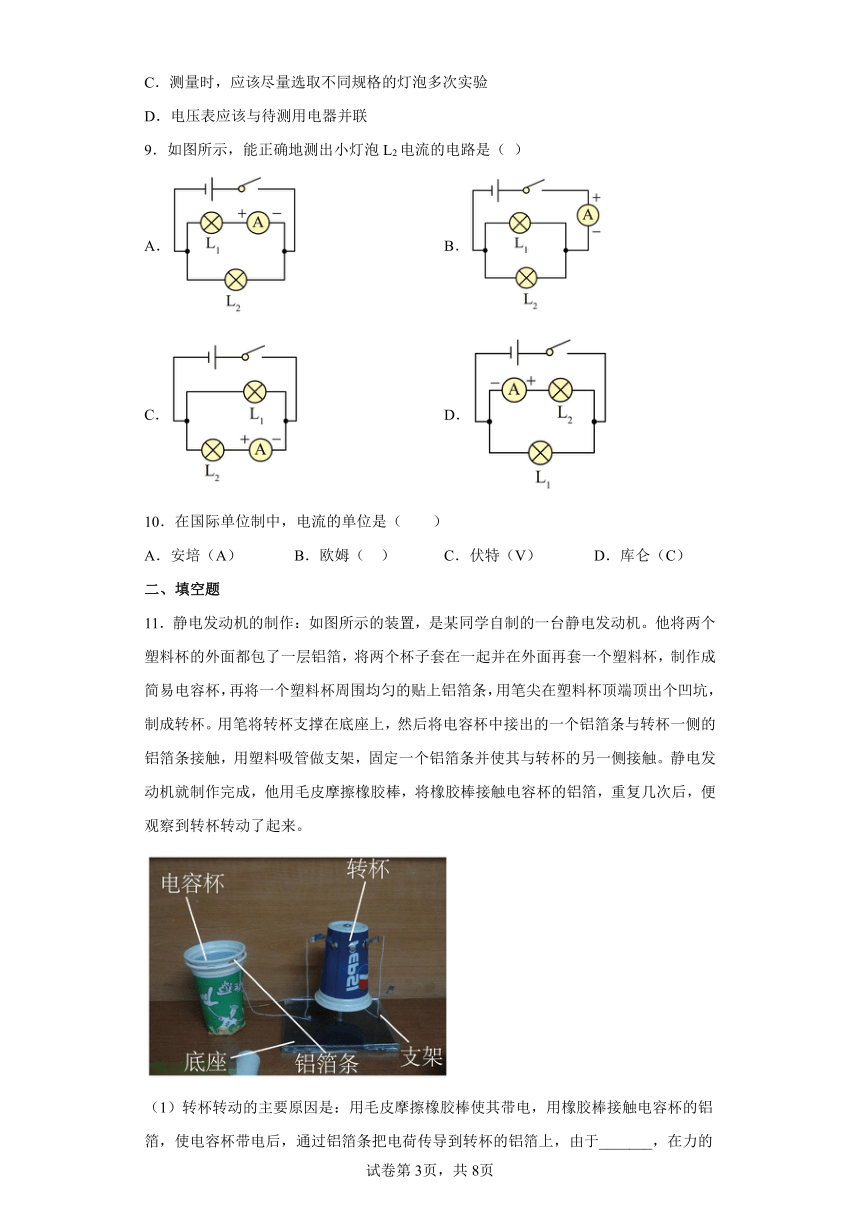

9．如图所示，能正确地测出小灯泡L2电流的电路是（ ）
A． B．
C． D．
10．在国际单位制中，电流的单位是（　　）
A．安培（A） B．欧姆（ ） C．伏特（V） D．库仑（C）
二、填空题
11．静电发动机的制作：如图所示的装置，是某同学自制的一台静电发动机。他将两个塑料杯的外面都包了一层铝箔，将两个杯子套在一起并在外面再套一个塑料杯，制作成简易电容杯，再将一个塑料杯周围均匀的贴上铝箔条，用笔尖在塑料杯顶端顶出个凹坑，制成转杯。用笔将转杯支撑在底座上，然后将电容杯中接出的一个铝箔条与转杯一侧的铝箔条接触，用塑料吸管做支架，固定一个铝箔条并使其与转杯的另一侧接触。静电发动机就制作完成，他用毛皮摩擦橡胶棒，将橡胶棒接触电容杯的铝箔，重复几次后，便观察到转杯转动了起来。
（1）转杯转动的主要原因是：用毛皮摩擦橡胶棒使其带电，用橡胶棒接触电容杯的铝箔，使电容杯带电后，通过铝箔条把电荷传导到转杯的铝箔上，由于_______，在力的作用下，转杯就转了起来；
（2）此次实验影响成功的原因可能是什么，请根据你的实验经历写出你的猜想。_______

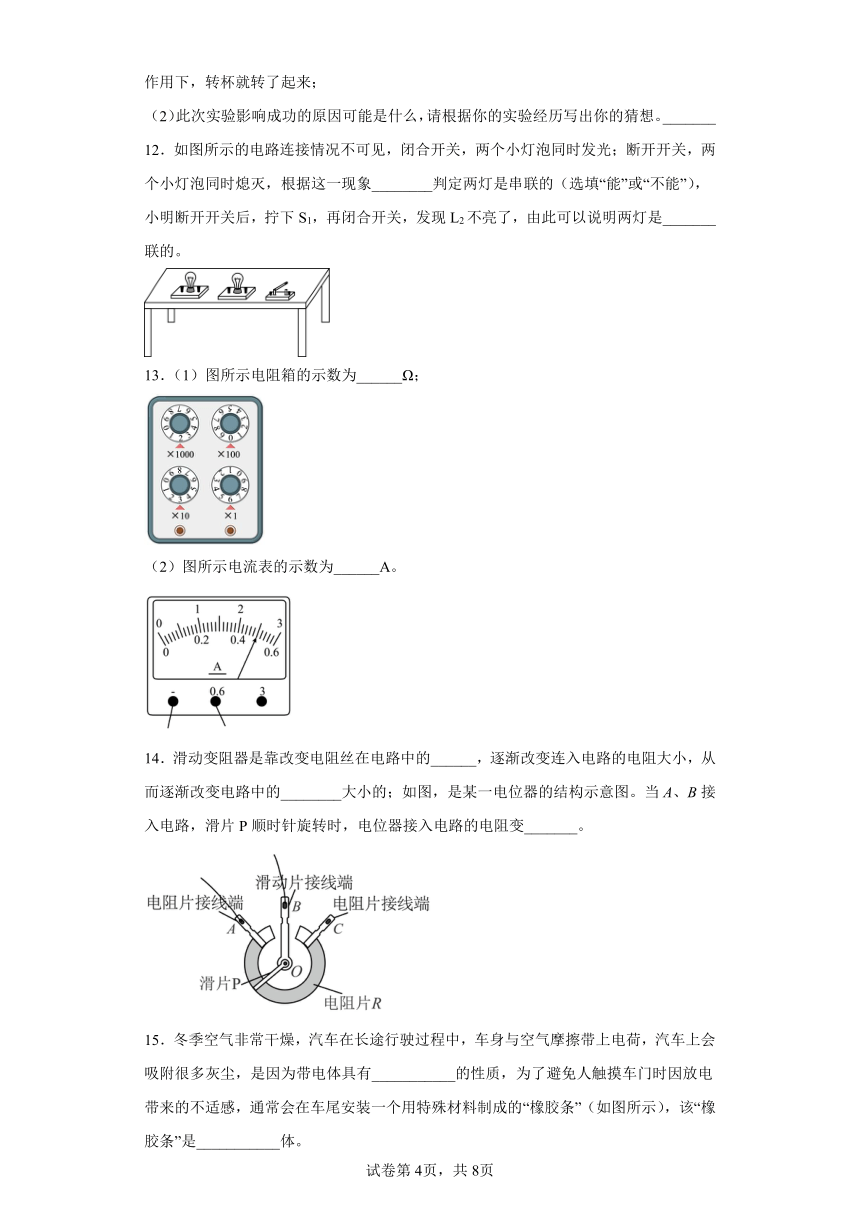

12．如图所示的电路连接情况不可见，闭合开关，两个小灯泡同时发光；断开开关，两个小灯泡同时熄灭，根据这一现象________判定两灯是串联的（选填“能”或“不能”），小明断开开关后，拧下S1，再闭合开关，发现L2不亮了，由此可以说明两灯是_______联的。
13．（1）图所示电阻箱的示数为______Ω；
（2）图所示电流表的示数为______A。
14．滑动变阻器是靠改变电阻丝在电路中的______，逐渐改变连入电路的电阻大小，从而逐渐改变电路中的________大小的；如图，是某一电位器的结构示意图。当A、B接入电路，滑片P顺时针旋转时，电位器接入电路的电阻变_______。
15．冬季空气非常干燥，汽车在长途行驶过程中，车身与空气摩擦带上电荷，汽车上会吸附很多灰尘，是因为带电体具有___________的性质，为了避免人触摸车门时因放电带来的不适感，通常会在车尾安装一个用特殊材料制成的“橡胶条”（如图所示），该“橡胶条”是___________体。
三、综合题

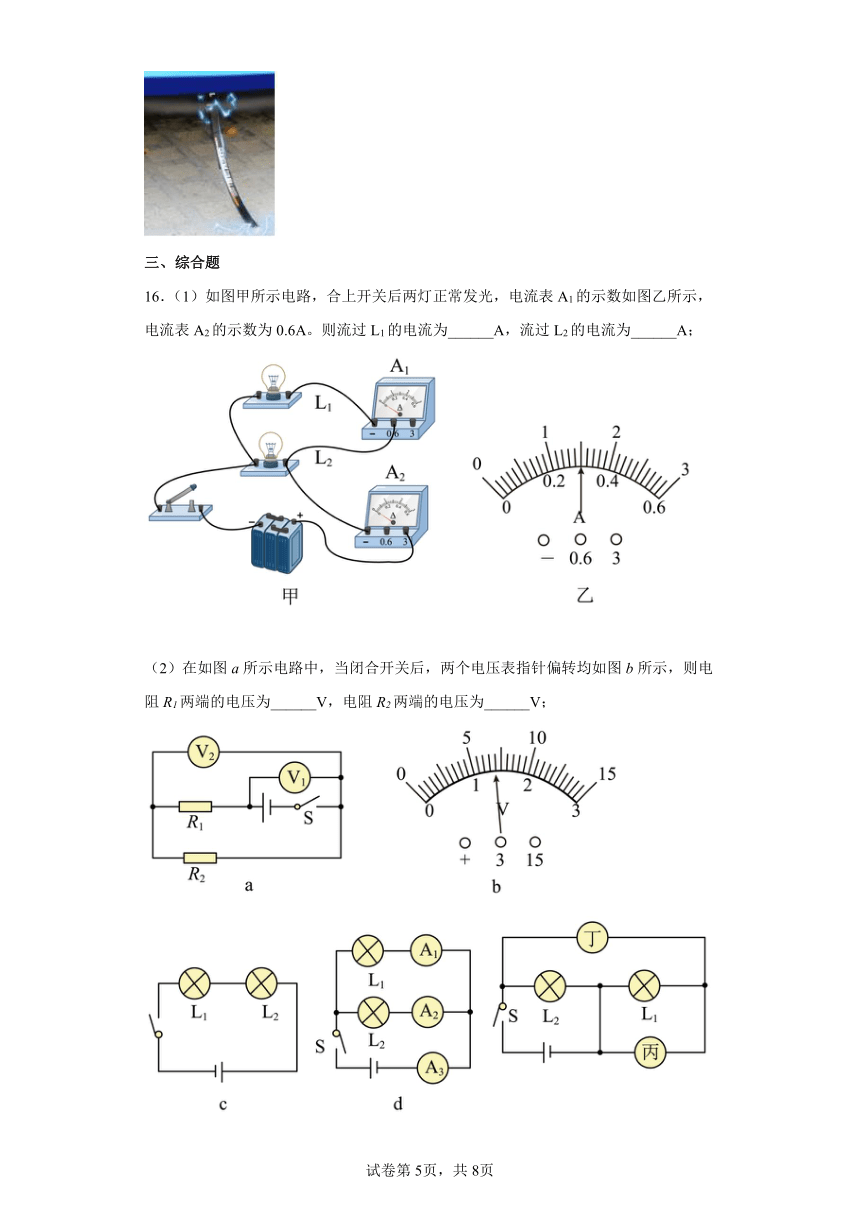

16．（1）如图甲所示电路，合上开关后两灯正常发光，电流表A1的示数如图乙所示，电流表A2的示数为0.6A。则流过L1的电流为______A，流过L2的电流为______A；
（2）在如图a所示电路中，当闭合开关后，两个电压表指针偏转均如图b所示，则电阻R1两端的电压为______V，电阻R2两端的电压为______V；
（3）在图C电路图中，已知L1比L2亮，流过L1的电流为I1，流过L2的电流为I2，则I1______I2；（选填“大于”“小于”或“等于”）；在图d电路图中，已知A1示数为0.6A，A2示数为0.3A，L1两端电压为U1，L2两端电压为U2，则U1______U2；（选填“大于”“小于”或“等于”）
（4）如图所示的电路中，要让L1和L2都能正常工作，则丙应该接______，丁应该接______。（以上两空均选填“电压表”或“电流表”）
17．混合动力汽车的燃油经济性能高，而且行驶性能优越。混合动力汽车启动时，内燃机并不工作，蓄电池通过某种方式向车轮输送能量；小明家新购置了一台某品牌的混合动力汽车。
（1）该汽车中有如图所示的电路，其中上端带金属细杆的金属滑块M与两侧金属弹簧相连接并接入电路中，金属滑块M与弹簧套在光滑绝缘的水平细杆上，当汽车静止时，滑块M上的金属细杆与红、绿灯一端的触头（图中箭头）都不接触，当汽车向前启动时，________灯亮；当汽车急刹车时，________灯亮（均填“红”或“绿”）。
（2）在某次出行的过程中，在水平道路上匀速行驶170km，共消耗汽油10L，水平道路的平均阻力为1000N，若该混合动力汽车内燃机的效率为53%，忽略蓄电池和电动机的热损失，ρ汽油=0.7×10 3kg/m3，q汽油=4.6×107J/kg；求
①此过程中牵引力所做的功；( )
②汽油燃烧放出的热量；( )
③最终使蓄电池增加的电能。( )
18．阅读短文，回答下列问题：
神奇的热电偶
1821年，德国物理学家塞贝克发现了一种奇怪的现象：如图所示，把一根铁丝的两端分别与2根铜丝相连接，再与一只小量程的电流表串联成闭合电路。然后把铜、铁丝的一个连接点A放在盛有冰水混合物的杯中保持低温（冷接头），另一个连接点B放在火焰上加热（热接头），发现电流表的指针向右发生偏转，表明闭合电路中产生了电流，塞贝克把这种电流叫做“热电流”，这样的电路叫做“热电偶电路”。
塞贝克后来还对一些金属材料做出了测量，并对35种金属排成一个序列（即Bi﹣Ni﹣Co﹣Pd﹣U﹣Cu﹣Mn﹣Ti﹣Hg﹣Pb﹣Sn﹣Cr﹣Mo﹣Rb﹣Ir﹣Au﹣Ag﹣Zn﹣W﹣Cd﹣Fe﹣……），并指出，当序列中的任意两种金属构成闭合回路时，电流将从排序较前的金属经热接头流向排序较后的金属。
下表是通过实验测得的热电流大小与温度差关系的一组数据：
两接点间的温度差/°C 0 1 100 200 300 500 800 1000 1500 1700
电路中的电流/mA 0 1 64 142 229 417 731 956 1545 1781
（1）上图中的热电偶实际上是一个电源，它的正极是连接点___________，它的电能是由___________能转化而来；
（2）由短文可知，热电偶电路中电流的大小除了跟相互连接的两种金属丝的性质有关外，还跟连接点A和B间的温度差有关，温度差越大，热电流越___________；
（3）其它条件不变，只将A处杯中的冰水混合物换为沸水，电路中的电流________（变大/变小/不变）；
（4）其它条件不变，只将图中的铁丝换成镍（Ni）丝，则观察到的现象是________；
（5）若将图中连接点A与一恒温物体接触，连接点B与被测物体接触，则电流表的刻度盘可用于显示温度的高低，关于这种温度计，下列说法正确的是___________。
A．它的量程比常用的液体温度计小
B．这种温度计的刻度是不均匀的
C．这种温度计不可以测量0°C以下的温度
D．使用这种温度计测量温度时，两个连接点须同时与被测物体接触
19．如图连接两灯，请在方框内画出对应的电路图。_______闭合开关后，发现两个灯均不发光。将电压表并联在L1两端，闭合开关，电压表指针明显偏转；将电压表并联在L2两端时，闭合开关，电压表无示数，则两灯不发光的原因可能是_______。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．B
【解析】
【分析】
【详解】
因为串联电路中处处电流相等，而通过甲、乙 两灯的电流为0.32A和0.24A，电流不相等，故甲、乙两盏灯的连接方式一定是并联，故ACD不符合题意，B符合题意。
故选B。
2．A
【解析】
【详解】
能自由移动的是电子，A金属球带正电，B金属球带负电，用铜导线将两个金属球连接起来时，自由电子移动的方向是从B向A；我们规定正电荷定向移动方向为电流方向，故金属棒中形成的瞬间电流方向是从A向B。
故选A。
3．A
【解析】
【详解】
从实物图中可以看出，两只灯泡并联，开关位于干路．
A．两只灯泡并联，开关控制干路，故A正确．
B．两只灯泡并联，开关控制L2支路，故B错误．
C．两只灯泡并联，开关控制L1支路，故C错误．
D．两只灯泡串联，故D错误．
故选A．
4．B
【解析】
【详解】
A．电压表使用时，电流从电压表的正接线柱流入、负接线柱流出，即电压表的正接线柱与电源的正极相连接，因此铜电极为正极，故A错误；
B．两个相同水果电池串联后可提供更高电压，故B正确；
C．由图知电压表的量程为0-3V，分度值为0.1V，水果电池的电压为0.6V，故C错误；
D．水果电池工作时，将消耗化学能，产生电能，所以是将化学能转化为电能，故D错误。
故选B。
5．B
【解析】
【分析】
【详解】
A．若L1断路不能形成闭合回路，所以电路中无电流，两个灯都不亮，当导线连接L1两端时L2发光L1不发光，故A不符合题意；
B．若L2断路不能形成闭合回路，所以电路中无电流，两个灯都不亮，当导线连接L1两端时两灯仍不发光，连接L2两端时L1发光、L2不发光，故B符合题意；
C．当L1短路时，L1不亮，L2亮，故C不符合题意；
D．当L2短路时，L2不亮，L1亮，故D不符合题意。
故选B。
6．C
【解析】
【详解】
A．灯泡正常发光时的电压为额定电压，具有唯一性，滑片移动时，灯泡的额定电压不变，故A不符合题意；
B．额定电压下灯泡的功率为额定功率，具有唯一性，滑片移动时，灯泡的额定功率不变，故B不符合题意；
C．滑片移动时，变阻器接入电路中的电阻发生变化，由I＝可知，电路中的电流发生变化，由P＝I2R可知，灯泡的实际功率发生变化，故C符合题意．
D．滑动变阻器的总阻值是由电阻丝本身决定的，滑片移动时，滑动变阻器的总阻值不变，故D不符合题意；
故选C．
7．C
【解析】
【详解】
如图电路可知，电流表A1测量干路电流，所以选择的量程是0～3A，分度值为0.1A，则电流表A1的示数为I总=2.2A，即干路电流为2.2A；
电流表A2测量支路电流，所以选择的量程是0～0.6A，分度值是0.02A，所以电流表的示数为I2=0.44A，即通过灯L2的电流为0.44A；
并联时干路电流等于支路电流之和，所以通过灯L1的电流大小为：
．
故选C．
【点睛】
解题的关键是明白电压表指针位置相同时，说明使用了两个量程，并能根据电路图确定分别测量哪部分的电流，分清楚哪个电流大，哪个电流小，则题目可解．
8．B
【解析】
【详解】
A. 为保证电路安全，连接电路时应断开开关，故A正确；B. 在不确定待测电压时，应该先采用大量程试触，故B错；C. 测量时，应该尽量选取不同规格的灯泡进行实验，故C正确；D. 电压表应与被测电路并联，故D正确．故选B.
【点睛】
探究串并联电路电压特点，应使用不同规格的器材进行多次实验；连接电路时应断开开关，电压表应与被测电路并联；在不知所测电压大小时，应用试触法确定电压表量程．
9．D
【解析】
【详解】
A．由图示电路图可知，电流表正负接线柱接反了，也没与L2串联，故不能测出小灯泡L2的电流，故A不符合题意；
B．由图示电路图可知，电流表测量的是两灯泡并联后的总电流，不能测出通过小灯泡L2的电流，故B不符合题意；
C．由图示电路图可知，电流表正负接线柱接反了，与L2串联，故C不符合题意；
D．由图示电路图可知，电流表与小灯泡L2串联，且电流从正极流入，负极流出，测量通过小灯泡L2的电流，故D符合题意。
故选D。
10．A
【解析】
【详解】
A．安培（A）是电流的国际单位；故A符合题意；
B．欧姆（Ω）是电阻的国际单位；故B不符合题意；
C．伏特（V）是电压的国际单位；故C不符合题意；
D．库仑（C）是电荷量的国际单位；故D不符合题意。
故选A。
11． 同种电荷相互排斥 见解析
【解析】
【详解】
（1）[1]用毛皮摩擦橡胶棒使其带电，用橡胶棒接触电容杯的铝箔，橡胶棒的电荷转移到转杯的铝箔细条片上，此时转杯的铝箔细条片和电容杯的铝箔带有同种电荷，由于同种电荷相互排斥，所以转杯就旋转了起来。
（2）[2]支架上固定的铝箔接地不良好，原因是转杯上铝箔带上负电，旋转一周后，电容杯的铝箔与转杯上的铝箔的前后两侧都排斥，会影响转杯的转动，应该让支架上的铝箔接地，当转杯上的带电铝箔旋转到支架一侧，与支架铝箔接触，将负电荷释放，转杯上的铝箔将不带电，由于惯性，继续旋转到电容侧，于电容杯的铝箔接触，带电排斥旋转。
12． 不能 串
【解析】
【分析】
【详解】
[1]一个开关控制两盏灯泡，有两种接法，即串联或并联，若是并联时，开关一定处于干路上，据题中的现象，不能判断两个灯泡的串并联关系。
[2]断开开关后，拧下L1，再闭合开关，发现L2不亮了，说明两灯相互影响，所以两灯是串联的。
13． 2036 0.5
【解析】
【详解】
（1）[1]由图可知，电阻箱接入电路的阻值
R=21000+0100+310+612036
（2）[2]由图可知，电流表用的是00.6A量程，分度值为0.02A，所以电流表的读数是0.5A。
14． 长度 电流 小
【解析】
【详解】
[1]在导体的材料、横截面积不变的条件下，导体的电阻大小与导体的长度有关,长度越长，电阻越大。滑动变阻器是靠改变电阻丝在电路中的长度，逐渐改变连入电路的电阻大小。
[2]电阻是导体对电流的阻碍作用，通过改变连入电路的电阻大小，从而逐渐改变电路中的电流大小的。
[3]因为连入电路中的电阻丝是AP段，所以当顺时针转动旋钮触片时，AP段电阻丝变短，电位器接入电路的电阻变小。
15． 吸引轻小物体 导
【解析】
【分析】
【详解】
[1]汽车上会吸附很多灰尘，是因为带电体具有吸引轻小物体的性质。
[2] 该“橡胶条”是导体，将电荷转移到大地，这样就避免人触摸车门时因放电带来的不适感。
16． 0.3 0.3 5.6 1.4 等于 等于 电压表 电流表
【解析】
【详解】
（1）[1]由电路图可知，电流从电源正极流出经电流表A2后分成两支，一支通过L2，另一支通过A1、L1，经开关回到电源负极，所以两灯是并联的，电流表A1测L1支路的电流，电流表A2测干路电流，所以干路电流为0.6A，因为并联电路中干路电流等于各支路电流之和，则A2大于A1的示数，而从电流表A1指针偏转位置来看，电流表A2的量程应为0～0.6A，分度值为0.02A，示数为0.3A，即L1的电流为0.3A。
[2]由于并联电路电流规律,通过灯L2的电流为
（2）[3]由电路图可知，电阻R1与R2串联，电压表V1示数应大于电压表V2示数，而两电压表指针位置相同，则电压表V1量程是0～15V，分度值是0.5V，电压表示数V1示数为7V；电压表V2量程是0～3V，分度值是0.1V，电压表示数V2示数为1.4V，电阻R2的电压等于V2示数等于1.4V。
[4]电阻R1的电压为
（3）[5]在图c电路图中，两个灯泡串联，虽然灯泡L1比灯泡L2要亮得多，但由串联电路的电流特点可知，流过灯泡L1的电流I1等于灯泡L2的电流I2。
[6]在图d电路图中，两个灯泡并联，由于并联电路各支路两端的电压相等，则灯L1两端的电压U1与灯L2两端的电压U2相等。
（4）[7]如图所示的电路中，要让L1和L2都能正常工作，使灯泡L1、L2并联，由电路图可知电流从电源正极流出，经开关后分别流经L1、L2，汇合后回到负极，所以上方电表丁应是电流表。
[8]如果下面的电表是电流表，则灯泡L1会被短路，所以丙是电压表。
17． 绿 红 1.7×108J 3.22×108J 6.6×105J
【解析】
【分析】
【详解】
（1）[1]当汽车向前启动时，滑块由于惯性，会向保持原来的状态，使绿灯与电源组成闭合电路，绿灯亮。
[2]当汽车急刹车时，由于惯性，滑块要保持原来的运动状态继续向前运动，使红灯与电源组成闭合电路，红灯亮。
（2）①[3]由题可知，汽车做匀速直线运动，受到的牵引力和阻力是一对平衡力，大小是相等的，可得牵引力
F牵=f=1000N
汽车牵引力做的功
W机械=F牵s=1000N×170×103m=1.7×108J
②[4]消耗汽油的质量
m汽油=ρ汽油V=0.7×103kg/m3×10×10-3m3=7kg
汽油完全燃烧放出的热量
Q放=m汽油q汽油=7kg×4.6×107J/kg=3.22×108J
③[5]内燃机输出的有用能量
W有用=Q放η=3.22×108J×53%=1.7066×108J
最终蓄电池增加的能量
W=W有用-W机械=1.7066×108J-1.7×108J=6.6×105J
18． A 内 大 变小 电流表指针反向偏转 B
【解析】
【详解】
（1）[1]电流表向右偏转，电流从电流表正接线柱接入，所以跟电流表正接线柱连接的是电源的正极，图中电源的正极是A连接点。
[2]根据表中数据可知，温差越大，电路中的电流就越大，说明热电偶是将内能转化为电能的装置。
（2）[3]从表格中可以看出，热电偶电路中电流的大小将随着两接点间温度差的增大而增大。
（3）[4]其它条件不变，只将A处杯中的冰水混合物换为沸水，则AB两处的温度差减小，由于热电偶电路中电流的大小将随着两接点间温度差的增大而增大，所以电路中的电流变小。
（4）[5]其它条件不变，只将图中的铁丝换成镍（Ni）丝时，根据材料可知：序列中的镍（Ni）在铜的前面，由于任意两种金属构成闭合回路时电流将从排序较前的金属经热接头流向排序较后的金属；所以，电流从镍（Ni）经热接头流向铜，观察到的现象是电流表指针反向偏转。
（5）[6]A．从表中数据可知，两点间的温差达到100°C和1700°C时，产生的电流分别为64mA和1781mA，因此可测量得温度范围大，故A错误；
B．根据表中数据可知，电流的变化与温度的变化不成正比，所以这种温度计的刻度是不均匀的，故B正确；
C．温度计的原理是利用AB两点之间存在温度差，所以0°C以下的温度可以测量，故C错误；
D．由于这种温度计的构造是：连接点A与一恒温物体接触，连接点B与被测物体接触，所以，使用这种温度计测量温度时，连接点B必须与被测物体接触，故D错误。
故选B。
19． 灯泡L1断路
【解析】
【详解】
[1]由图可知，灯泡L1和灯泡L2串联，开关控制整个电路，如图所示：
[2]闭合开关后，发现两个灯均不发光，可能电路中出现断路，将电压表并联在L1两端，闭合开关，电压表指针明显偏转，说明灯泡L2和开关处没有断路，将电压表并联在L2两端时，闭合开关，电压表无示数，可能灯泡L1断路。
