第十二章 专题训练 简单机械作图

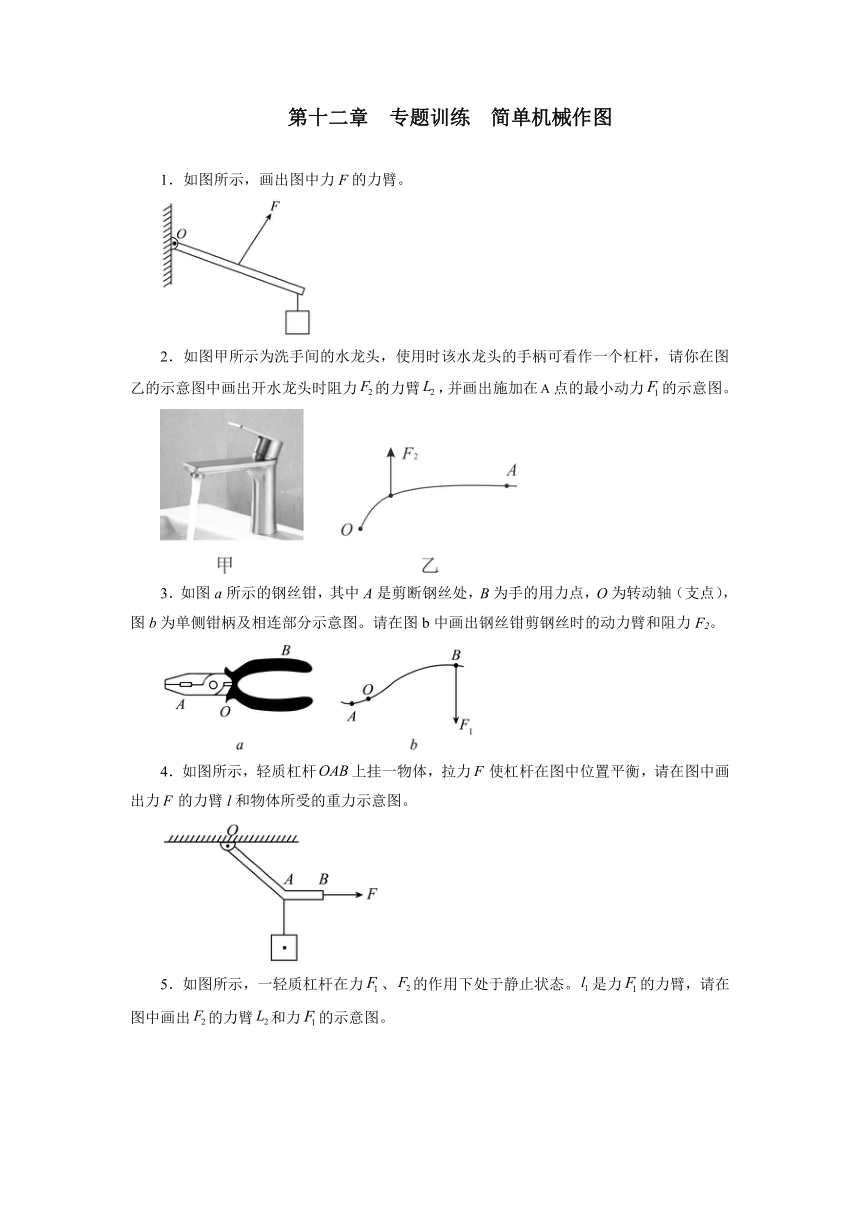

1．如图所示，画出图中力F的力臂。
2．如图甲所示为洗手间的水龙头，使用时该水龙头的手柄可看作一个杠杆，请你在图乙的示意图中画出开水龙头时阻力的力臂，并画出施加在点的最小动力的示意图。
3．如图a所示的钢丝钳，其中A是剪断钢丝处，B为手的用力点，O为转动轴（支点），图b为单侧钳柄及相连部分示意图。请在图b中画出钢丝钳剪钢丝时的动力臂和阻力F2。
4．如图所示，轻质杠杆上挂一物体，拉力使杠杆在图中位置平衡，请在图中画出力的力臂l和物体所受的重力示意图。
5．如图所示，一轻质杠杆在力、的作用下处于静止状态。是力的力臂，请在图中画出的力臂和力的示意图。

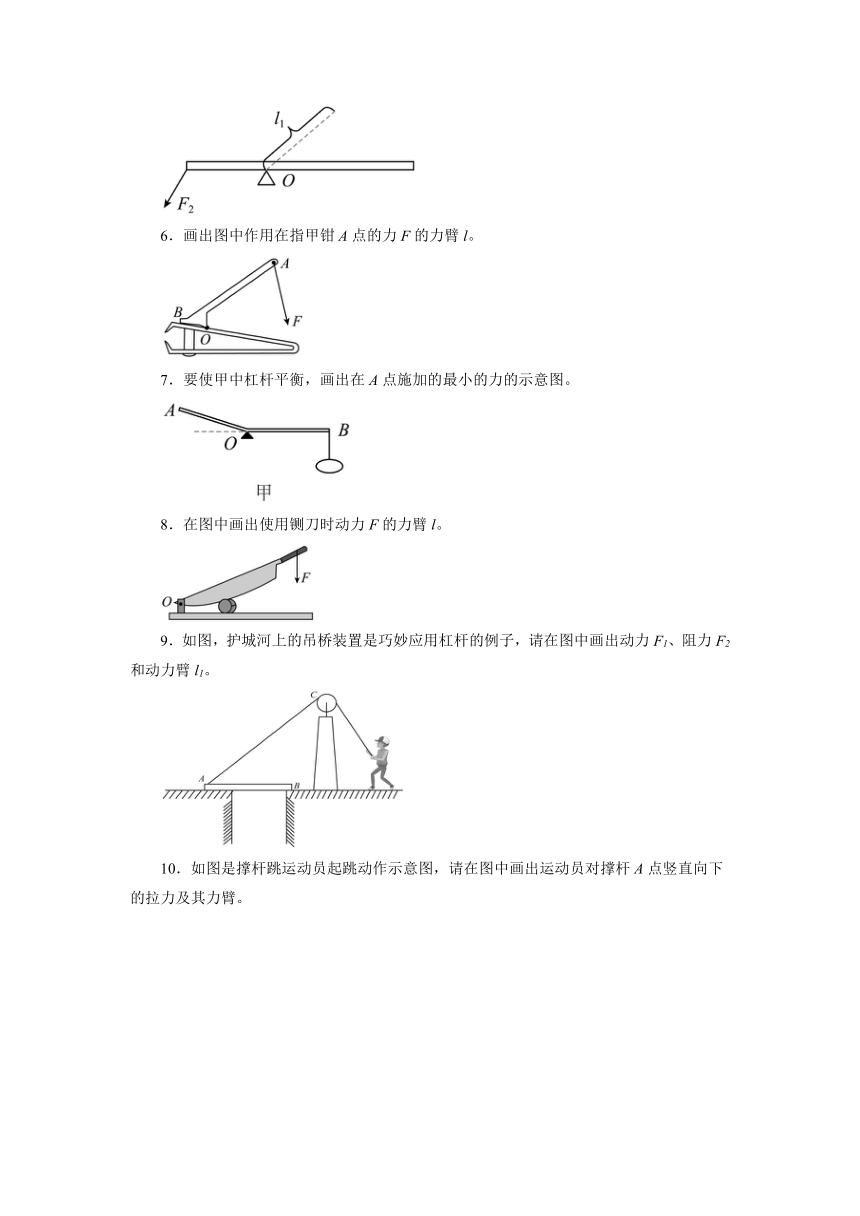

6．画出图中作用在指甲钳A点的力F的力臂l。
7．要使甲中杠杆平衡，画出在A点施加的最小的力的示意图。
8．在图中画出使用铡刀时动力F的力臂l。
9．如图，护城河上的吊桥装置是巧妙应用杠杆的例子，请在图中画出动力F1、阻力F2和动力臂l1。
10．如图是撑杆跳运动员起跳动作示意图，请在图中画出运动员对撑杆A点竖直向下的拉力及其力臂。

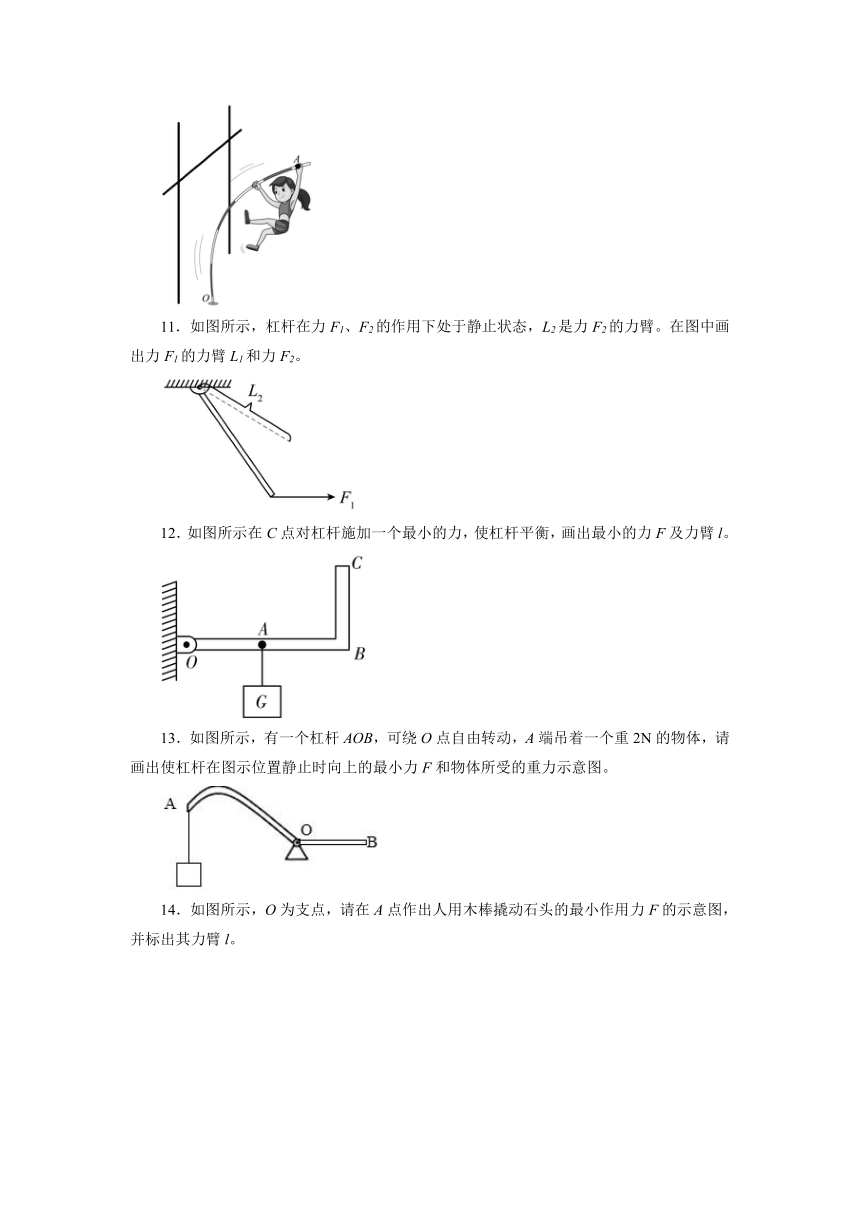

11．如图所示，杠杆在力F1、F2的作用下处于静止状态，L2是力F2的力臂。在图中画出力F1的力臂L1和力F2。
12．如图所示在C点对杠杆施加一个最小的力，使杠杆平衡，画出最小的力F及力臂l。
13．如图所示，有一个杠杆AOB，可绕O点自由转动，A端吊着一个重2N的物体，请画出使杠杆在图示位置静止时向上的最小力F和物体所受的重力示意图。
14．如图所示，O为支点，请在A点作出人用木棒撬动石头的最小作用力F的示意图，并标出其力臂l。
15．如图所示，用螺丝刀撬图钉，请画出力F的力臂l。
16．若用一个定滑轮和两个动滑轮组成滑轮组提升重物，请你用画线代替绳子，画出最省力的绕线方法。
17．如图所示，某工人站在地面上使用由三个滑轮组成的滑轮组提升重物，请画出最省力的绕绳方法。
18．如图所示，人站在地面上用滑轮组提升重物，请用笔画线代替绳子画出最省力的绕法。
