人教版九年级全一册15.4电流的测量同步练习（有解析）

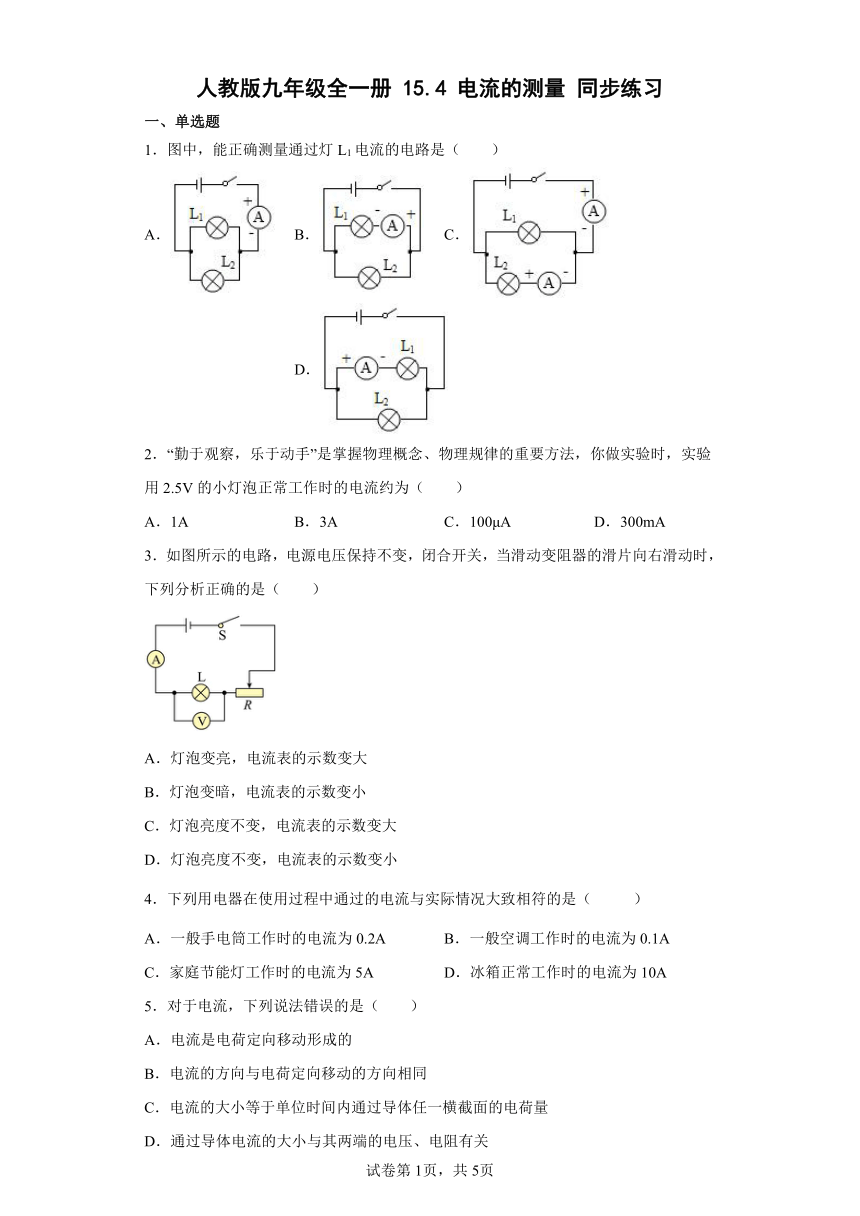

人教版九年级全一册 15.4 电流的测量 同步练习
一、单选题
1．图中，能正确测量通过灯L1电流的电路是（　　）
A． B． C． D．
2．“勤于观察，乐于动手”是掌握物理概念、物理规律的重要方法，你做实验时，实验用2.5V的小灯泡正常工作时的电流约为（　　）
A．1A B．3A C．100μA D．300mA
3．如图所示的电路，电源电压保持不变，闭合开关，当滑动变阻器的滑片向右滑动时，下列分析正确的是（　　）
A．灯泡变亮，电流表的示数变大
B．灯泡变暗，电流表的示数变小
C．灯泡亮度不变，电流表的示数变大
D．灯泡亮度不变，电流表的示数变小
4．下列用电器在使用过程中通过的电流与实际情况大致相符的是（ ）
A．一般手电筒工作时的电流为0.2A B．一般空调工作时的电流为0.1A
C．家庭节能灯工作时的电流为5A D．冰箱正常工作时的电流为10A
5．对于电流，下列说法错误的是（　　）
A．电流是电荷定向移动形成的
B．电流的方向与电荷定向移动的方向相同
C．电流的大小等于单位时间内通过导体任一横截面的电荷量
D．通过导体电流的大小与其两端的电压、电阻有关
6．图中，能直接测量通过灯L1和L2总电流的电路是
A． B． C． D．
7．实验用小灯泡正常工作时通过的电流约为（　　）
A．0.02 A B．0.2A C．20A D．200A
8．能正确测量通过灯泡L1电流的是（　　）
A． B． C． D．
9．下列物理量中最符合生活实际的是（　　）
A．两个鸡蛋的重力约为10N B．重庆二外操场的宽度约为1000m
C．家用空调正常工作时的电流约为5 A D．手电筒灯光在空气中的速度约为40m/s
10．家用电冰箱正常工作时的电流约为（　　）
A．10mA B．1A C．10A D．150mA
11．如图所示，电路连接没有错误，每只表都有示数，则下面判断正确的是（　　）
A．表测的是的电流 B．表会使两个灯短路
C．表测的是的电流 D．表测的是和的电流

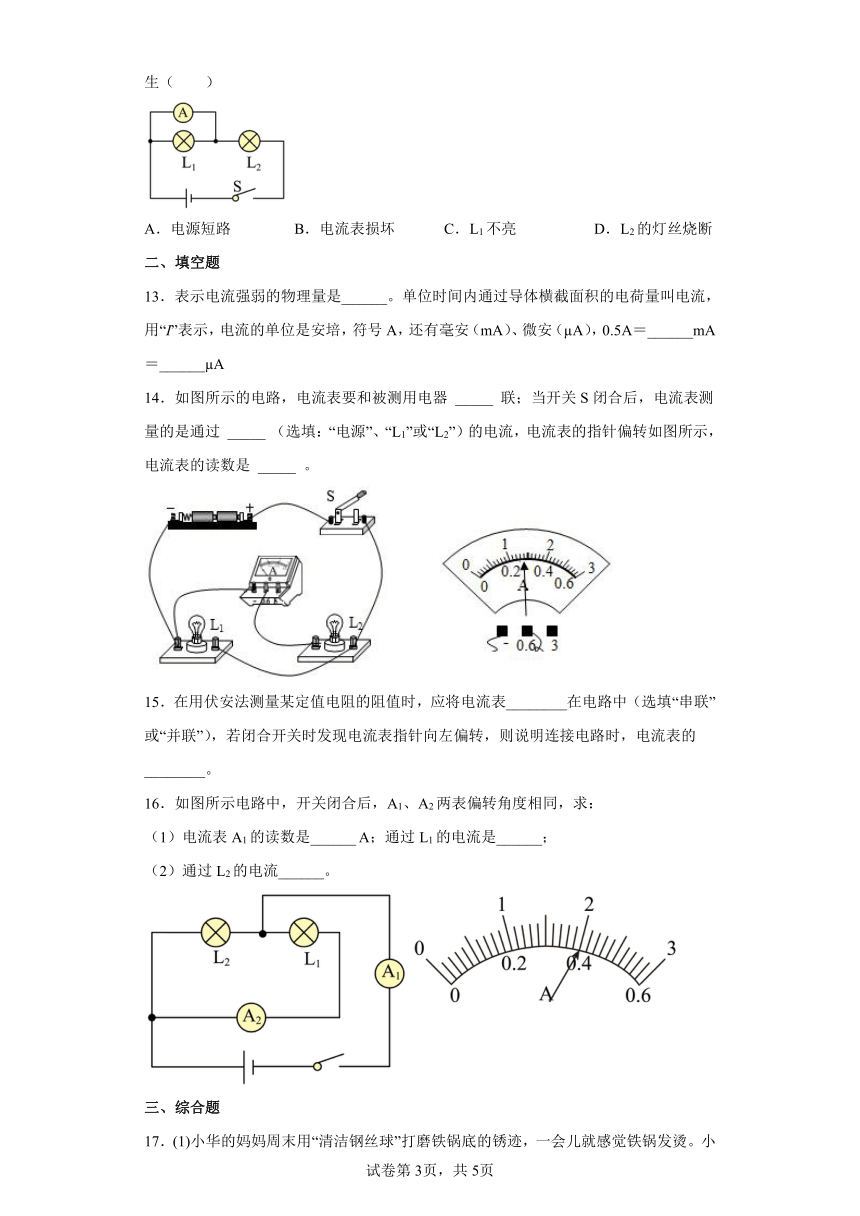

12．如图所示，粗心的小强把电流表并联接在了L1的两端。如果闭合开关，一定会发生（　　）
A．电源短路 B．电流表损坏 C．L1不亮 D．L2的灯丝烧断
二、填空题
13．表示电流强弱的物理量是______。单位时间内通过导体横截面积的电荷量叫电流，用“I”表示，电流的单位是安培，符号A，还有毫安（mA）、微安（ A），0.5A＝______mA＝______ A
14．如图所示的电路，电流表要和被测用电器 _____ 联；当开关S闭合后，电流表测量的是通过 _____ （选填：“电源”、“L1”或“L2”）的电流，电流表的指针偏转如图所示，电流表的读数是 _____ 。
15．在用伏安法测量某定值电阻的阻值时，应将电流表________在电路中（选填“串联”或“并联”），若闭合开关时发现电流表指针向左偏转，则说明连接电路时，电流表的________。
16．如图所示电路中，开关闭合后，A1、A2两表偏转角度相同，求：
（1）电流表A1的读数是______ A；通过L1的电流是______；
（2）通过L2的电流______。
三、综合题

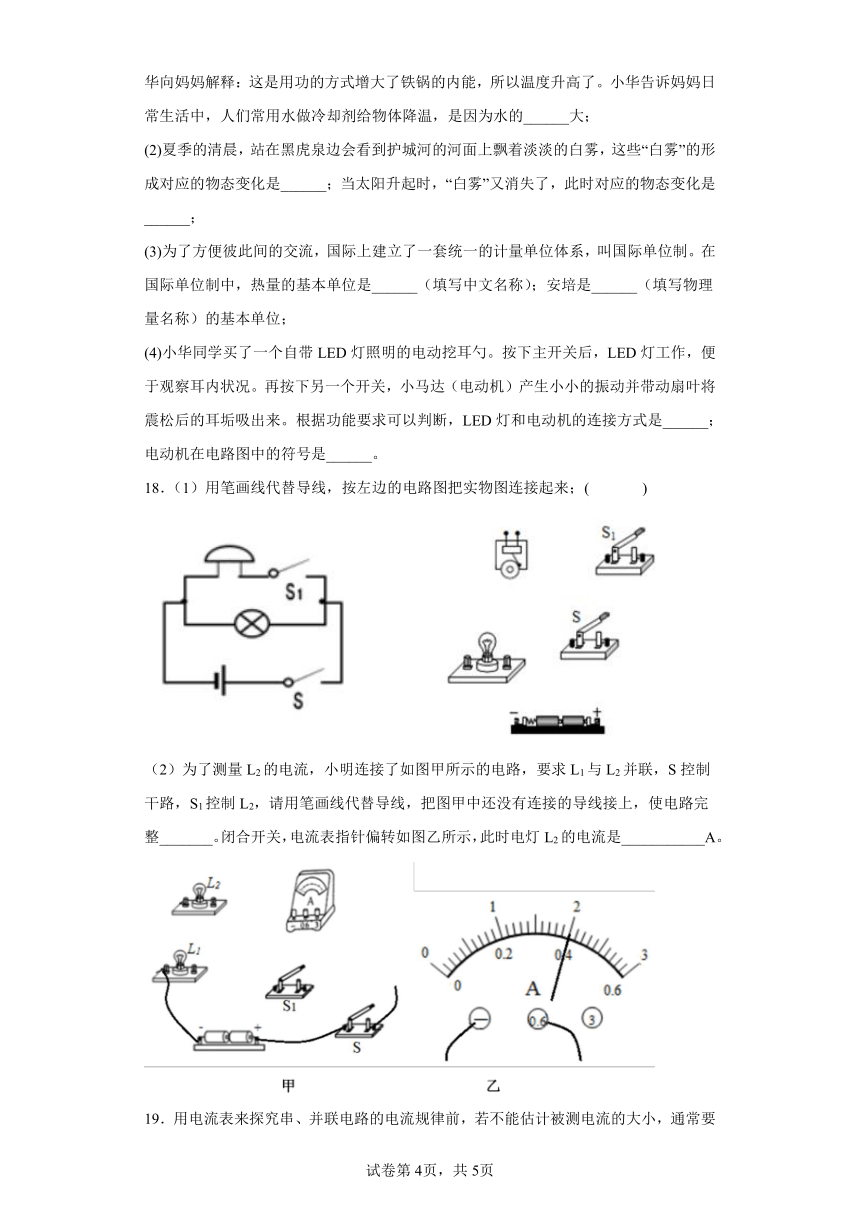

17．(1)小华的妈妈周末用“清洁钢丝球”打磨铁锅底的锈迹，一会儿就感觉铁锅发烫。小华向妈妈解释：这是用功的方式增大了铁锅的内能，所以温度升高了。小华告诉妈妈日常生活中，人们常用水做冷却剂给物体降温，是因为水的______大；
(2)夏季的清晨，站在黑虎泉边会看到护城河的河面上飘着淡淡的白雾，这些“白雾”的形成对应的物态变化是______；当太阳升起时，“白雾”又消失了，此时对应的物态变化是______；
(3)为了方便彼此间的交流，国际上建立了一套统一的计量单位体系，叫国际单位制。在国际单位制中，热量的基本单位是______（填写中文名称）；安培是______（填写物理量名称）的基本单位；
(4)小华同学买了一个自带LED灯照明的电动挖耳勺。按下主开关后，LED灯工作，便于观察耳内状况。再按下另一个开关，小马达（电动机）产生小小的振动并带动扇叶将震松后的耳垢吸出来。根据功能要求可以判断，LED灯和电动机的连接方式是______；电动机在电路图中的符号是______。
18．（1）用笔画线代替导线，按左边的电路图把实物图连接起来；( )
（2）为了测量L2的电流，小明连接了如图甲所示的电路，要求L1与L2并联，S控制干路，S1控制L2，请用笔画线代替导线，把图甲中还没有连接的导线接上，使电路完整_______。闭合开关，电流表指针偏转如图乙所示，此时电灯L2的电流是___________A。

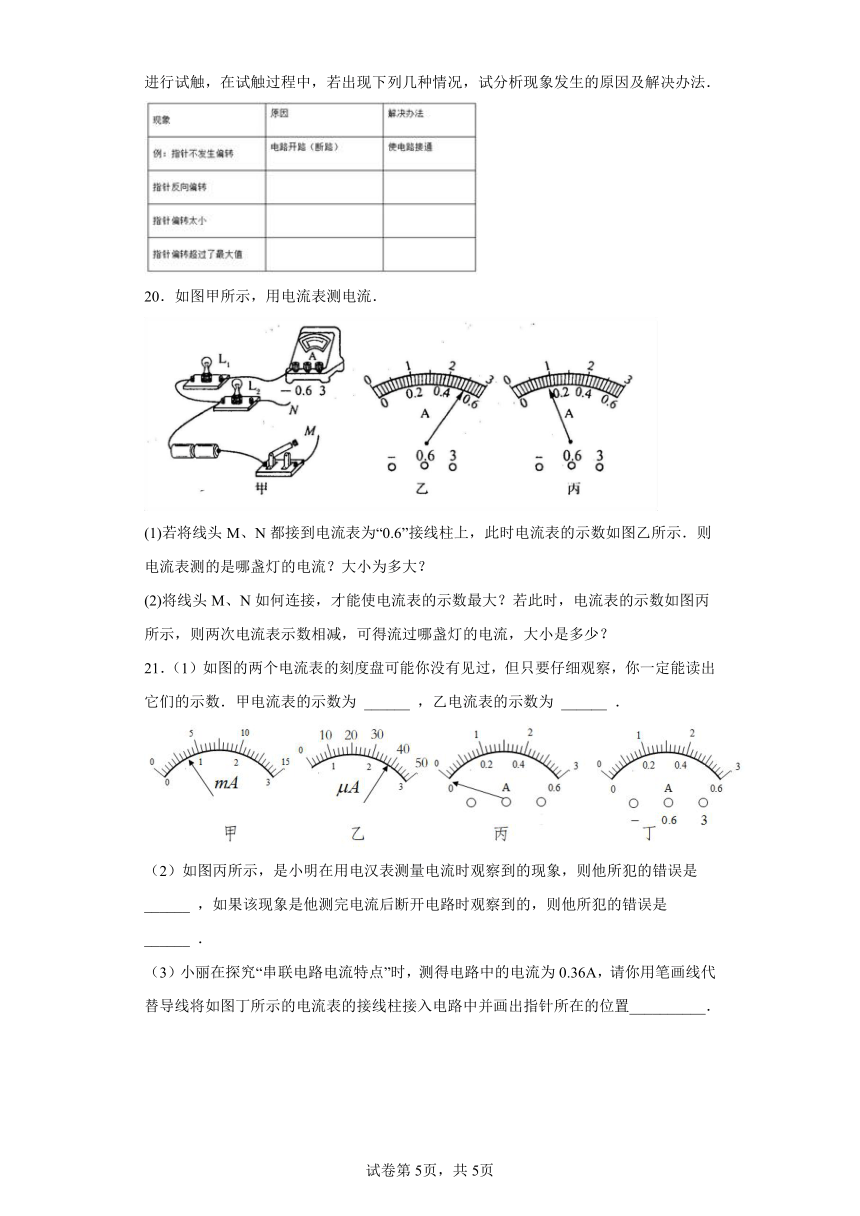

19．用电流表来探究串、并联电路的电流规律前，若不能估计被测电流的大小，通常要进行试触，在试触过程中，若出现下列几种情况，试分析现象发生的原因及解决办法．
20．如图甲所示，用电流表测电流．
(1)若将线头M、N都接到电流表为“0.6”接线柱上，此时电流表的示数如图乙所示．则电流表测的是哪盏灯的电流？大小为多大？
(2)将线头M、N如何连接，才能使电流表的示数最大？若此时，电流表的示数如图丙所示，则两次电流表示数相减，可得流过哪盏灯的电流，大小是多少？
21．（1）如图的两个电流表的刻度盘可能你没有见过，但只要仔细观察，你一定能读出它们的示数．甲电流表的示数为 ______ ，乙电流表的示数为 ______ ．
（2）如图丙所示，是小明在用电汉表测量电流时观察到的现象，则他所犯的错误是 ______ ，如果该现象是他测完电流后断开电路时观察到的，则他所犯的错误是 ______ ．
（3）小丽在探究“串联电路电流特点”时，测得电路中的电流为0.36A，请你用笔画线代替导线将如图丁所示的电流表的接线柱接入电路中并画出指针所在的位置__________．
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．B
【解析】
【详解】
A．电流表在干路上测的是干路的电流，故A不符合题意；
B．电流表与L1串联，测的是L1的电流，并且正负接线柱连接正确，故B符合题意；
C．测量干路中的电流表连接正确，但下面电流表与L2串联，测L2中的电流，并且正负接线柱接反了，故C不符合题意；
D．电流表与L1串联，测的是L1的电流，但正负接线柱连接错误，故D不符合题意。
故选B。
2．D
【解析】
【详解】
实验用2.5V的小灯泡正常工作时的电流约为300mA，故ABC错误，D正确。
故选D。
3．B
【解析】
【详解】
AC．由电路图可知，灯泡L与滑动变阻器R串联，电压表测L两端的电压，电流表测电路中的电流，当滑动变阻器的滑片向右滑动时，滑动变阻器接入电路中的电阻变大，电路的总电阻变大，由可知，电路中的电流变小，即电流表的示数变小，故AC错误；
BD．由可知，灯泡的实际功率变小，所以灯泡变暗，故B正确；D错误。
故选B。
4．A
【解析】
【详解】
A．一般手电筒工作时的电流为0.2A左右，故A符合题意；
B．一般空调工作时的电流为5A，故B不符合题意；
C．家庭节能灯工作时的电流大约为0.1A，故C不符合题意；
D．冰箱正常工作时的电流为1A，故D不符合题意。
故A正确。
5．B
【解析】
【详解】
A．电荷的定向移动形成电流，要使电路中有电流，电路两端要有电压，而且电路要闭合，故A正确，不符合题意；
B．物理学中规定，电流的方向为正电荷定向移动的方向，在金属导体内，是靠带负电的自由电子导电，电流方向与电子定向移动的方向相反，故B错误，符合题意；
C．根据电流的定义可知，单位时间内通过导体横截面的电量等于电流的大小，故C正确，不符合题意；
D．根据欧姆定律可知，通过导体电流的大小与其两端的电压、电阻有关。电阻一定时，电流与电压成正比；电压一定时，电流与电阻成反比，故D正确，不符合题意。
故选B。
6．B
【解析】
【详解】
A．灯L1、L2并联，电流表与L1串联，测量L1的电流，且电流从“-”接线柱入，从“+”接线柱出，接线柱接反，故A不符合题意；
B．灯L1、L2并联，电流表测干路电流，即测L1和L2的电流，故B符合题意；
C．灯L1、L2并联，电流表与L2串联，故C不符合题意；
D．灯L1、L2并联，电流表与L1串联，测量L1的电流，故D不符合题意．
【点睛】
L1和L2并联，用电流表测量灯泡L1和L2的总电流，根据电流表的正确使用方法，应将电流表接在干路上；并且让电流从“+”接线柱流入，从“-”接线柱流出．
7．B
【解析】
【详解】
实验用小灯泡的额定电压约2.5V左右，其电阻约为10，所以灯泡正常工作时通过的电流约为
I===0.25A
故选B。
8．D
【解析】
【详解】
A．由电路图知，两灯并联连接，电流表测干路电流，而电流从电流表的负接线柱流入，正接线柱流出，不能正确测量灯泡L1的电流，故A不符合题意；
B．由电路图知，两灯并联，电流表测L1的电流，但电流从电流表的负接线柱流入，正接线柱流出，不能正确测量灯泡L1的电流，故B不符合题意；
C．由电路图知，两灯并联，电流表测L2的电流，不能测量通过L1的电流，故C不符合题意；
D．由电路图知，两灯并联，电流表测L1的电流，且电流从电流表的正接线柱流入，负接线柱流出，能正确测量通过L1的电流，故D符合题意。
故选D。
9．C
【解析】
【分析】
【详解】
A．两个鸡蛋的重力约为1N，故A不符合题意；
B．重庆二外操场的宽度约为100m，故B不符合题意；
C．家用空调正常工作时的电流约为5 A，故C符合题意；
D．手电筒灯光在空气中的传播速度约为3×108m/s，故D不符合题意。
故选C。
10．B
【解析】
【分析】
【详解】
电冰箱属于常见的家用电器，其正常工作时的电流约1A左右，故ACD不符合题意，B符合题意。
故选B。
11．D
【解析】
【分析】
【详解】
上图中，两灯并联，电流表A1与L2串联，电流表A1测L2这个灯的电流，电流表A2接在干路上，测干路（L1和L2）的电流，没有出现短路，故ABC错误，D正确。
故选D。
12．C
【解析】
【详解】
A．由图可知，两个灯泡串联，电流表并联在灯L1两端，将灯L1短路，没有将电源短路，故A不符合题意；
BCD．灯L1短路，灯L1不亮，有电流通过灯L2，灯L2发光，电流表有示数，故BD不符合题意，C符合题意。
故选C。
13． 电流 500 0.5×106
【解析】
【分析】
【详解】
[1]表示电流强弱的物理量是电流。
[2][3]单位时间内通过导体横截面积的电荷量叫电流，用“I”表示，因为1A＝1000mA＝106 A，所以0.5A＝500mA＝0.5×106 A。
14． 串 L2 0.28A
【解析】
【详解】
[1][2]电流表要和被测用电器串联；由电路图可知，电流表与灯L2串联，所以电流表测量的是通过L2的电流。
[3]电流表选用的量程是0～0.6A，分度值是0.02A，电流表的示数是0.28A。
15． 串联 正负接线柱接反了
【解析】
【详解】
[1]在用伏安法测量某定值电阻的阻值时，由于电流表的电阻很小，与用电器并联通过的电流会很大，毁坏电流表，故应将电流表串联在电路中。
[2]电流表连接时，正接线柱靠近电源正极，负接线柱靠近电源负极，电流表的指针向右偏转；若闭合开关时发现电流表指针向左偏转，则说明连接电路时，电流表的正负接线柱接反了。
16． 2 0.4A 1.6A
【解析】
【详解】
（1）[1][2]由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测灯L1支路电流，由并联电路的电流特点可知，A1的示数应大于A2的示数，而两电流表的表针偏转相同，所以，电流表A1选用的是0~3A量程，示数为，电流表A2选用的是0~0.6A量程，示数为。
（2）[3]根据并联电路电流的规律可知，通过灯L2的电流为
17． 比热容 液化 汽化 焦耳 电流 并联
【解析】
【详解】
(1)[1]由于水的比热容较大，对比其他物质，在相同的条件下，水能够吸收更多的热量，常被作为冷却剂给物体降温。
(2)[2]“白雾”是水蒸气遇到低温液化形成的小水珠。
[3]当太阳升起时，“白雾”又消失，是因为温度上升，“白雾”吸收热量发生汽化变成水蒸气。
(3)[4]热量是能量的一种形式，单位是焦耳，用符号J表示。
[5]电流的单位是安培，简称安，用符合A表示。
(4)[6]根据题意，按下主开关后，LED灯工作，便于观察耳内状况，再按下另一个开关，小马达（电动机）产生小小的振动并带动扇叶将震松后的耳垢吸出来。可知LED灯与电动机可以独立工作，互不影响，说明LED灯和电动机是并联的。
[7]电路图中规定的电动机符合是。
18． 0.4
【解析】
【分析】
【详解】
（1）[1]由电路图可知，电铃与灯泡并联，开关S1控制电铃，与电铃在一条支路上，开关S在干路上控制整个电路。实物图如图所示
（2）[2]L1与L2并联，S1控制L2，即S1与L2串联在一条支路上，测量L2的电流，则电流表应该与灯泡L2串联在一条支路上，开关S干路在干路上，如图所示
[3]如图所示，电流表选择的是分度为0.02A的小量程，其示数即电灯L2通过的电流是0.4A。
19．
【解析】
【详解】
分析：1、本题目考查了电流表使用注意事项，在使用电流表时，要注意电流表使用原则；2、电流表要串联在电路中（否则短路）；电流要从“+“接线柱入，从“-“接线柱出（否则指针反转）；3、被测电流不要超过电流表的量程（可以采用试触的方法来看是否超过量程）；绝对不允许不经过用电器而把电流表连到电源的两极上（电流表内阻很小，相当于一根导线．若将电流表连到电源的两极上，轻则指针打歪，重则烧坏电流表、电源、导线）．解答： （1）如果指针反向偏转，说明电路中电流表的正负接线柱接反了，解决方法重新接接线柱；（2）如果指针偏转角度太小，说明所选量程过大；解决办法是改接小量程．（3）如果指针偏转超过最大值，所选量程过小；应该改接大量程．
20．(1)测L1的电流；0.5A；(2)M接“3” N接“一”， L2； 0.4A
【解析】
【详解】
（1）将线头M、N都接到电流表为“0．6”接线柱上时，L1灯的电流通过电流表，而L2灯的电流不经过电流表，所以电流表测的是L1灯的电流，因为电流表接0.6A的接线柱，电流为：0.5A．
（2）选根据丙图判断，因为要电流最大，所以丙读数一定大于0.5A，那么可以肯定电流表接的0-3A的量程，读数为：0.9A；
使电流表的示数最大，只能是让电流接在干路上，两个灯的电流都通过电流表，所以将线头N接电流表的负接线柱，M接电流表的3A接线柱；
两次电流表示数相减，即并联电路的干路电流减去一个支路电流应该等于另一个支路的电流，又因为第一次测量的是L1的电流，所以相减的差为L2的电流，即：．
答案：（1）L1 0.5A （2）N接“-”接线柱，M接“3”接线柱 0.9A L2 0.4A
点睛：考查并联电路的电流特征和电流表的使用，关键是看懂实物图和如何连接实物图，相比电路图，实物图更不容易看懂，最大的不同：实物图的分支出现在接线柱，而电路图是在导线中间出现分支的，要多练习，注意总结特点．
21． 3.5mA 38μA 电流表的正负接线柱接反了 电流表没有调零
【解析】
【详解】
(1)电流表使用的是0 15mA量程，每一个大格代表5mA，每一个小格代表0.5mA，示数是3.5mA.电流表使用的是0 50μA量程，每一个大格代表10μA，每一个小格代表2μA，示数是38μA.(2)如图丙所示，是小明在用电流表测量电流时观察到的现象，即此时指针左偏，则他所犯的错误是电流表的正负接线柱接反了，如果该现象是他测完电流后断开电路时观察到的，则他所犯的错误是电流表没有调零；(3)根据测量结果可确定其使用的量程为0 0.6 A，此时的分度值为0.02A，据此可确定指针的位置，如图所示．
【点睛】
（1）电流表的读数：首先确定使用的量程，然后确定每一个大格和每一个小格代表的示数．（2）连接电流表时，电流都要从正接线柱入、负接线柱出，则否则指针将反转；同时在使用电流表之前，应该先调零；（3）电流的测量值为0.3A，应该选用0～0.6A的量程，并据此确定指针的位置．
