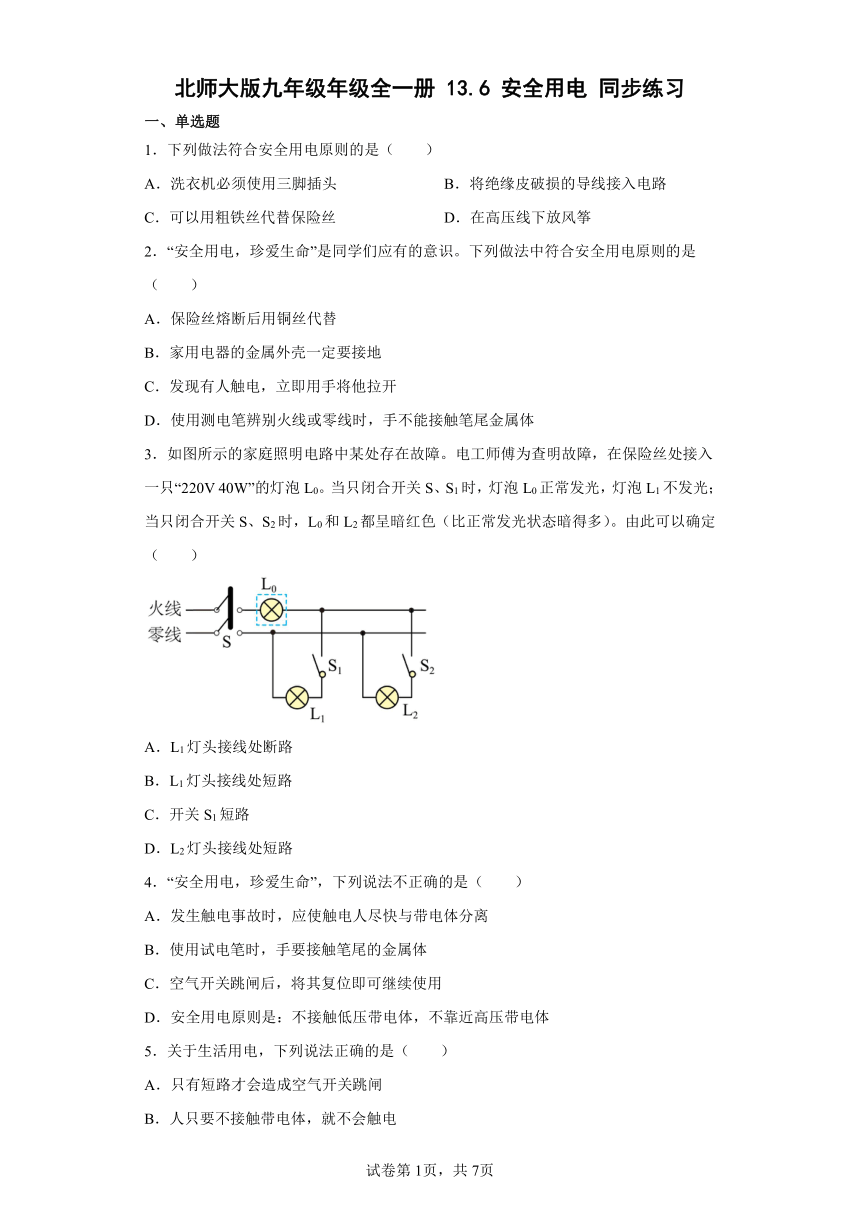

北师大版九年级年级全一册 13.6 安全用电 同步练习
一、单选题
1.下列做法符合安全用电原则的是(  )
A.洗衣机必须使用三脚插头 B.将绝缘皮破损的导线接入电路
C.可以用粗铁丝代替保险丝 D.在高压线下放风筝
2.“安全用电,珍爱生命”是同学们应有的意识。下列做法中符合安全用电原则的是(  )
A.保险丝熔断后用铜丝代替
B.家用电器的金属外壳一定要接地
C.发现有人触电,立即用手将他拉开
D.使用测电笔辨别火线或零线时,手不能接触笔尾金属体
3.如图所示的家庭照明电路中某处存在故障。电工师傅为查明故障,在保险丝处接入一只“220V 40W”的灯泡L0。当只闭合开关S、S1时,灯泡L0正常发光,灯泡L1不发光;当只闭合开关S、S2时,L0和L2都呈暗红色(比正常发光状态暗得多)。由此可以确定(  )
A.L1灯头接线处断路
B.L1灯头接线处短路
C.开关S1短路
D.L2灯头接线处短路
4.“安全用电,珍爱生命”,下列说法不正确的是(  )
A.发生触电事故时,应使触电人尽快与带电体分离
B.使用试电笔时,手要接触笔尾的金属体
C.空气开关跳闸后,将其复位即可继续使用
D.安全用电原则是:不接触低压带电体,不靠近高压带电体
5.关于生活用电,下列说法正确的是(  )
A.只有短路才会造成空气开关跳闸
B.人只要不接触带电体,就不会触电
C.电线使用年限过长,绝缘皮破损,可能造成短路
D.家庭电路安装空气开关和漏电保护器,都是防止漏电而采取的安全措施

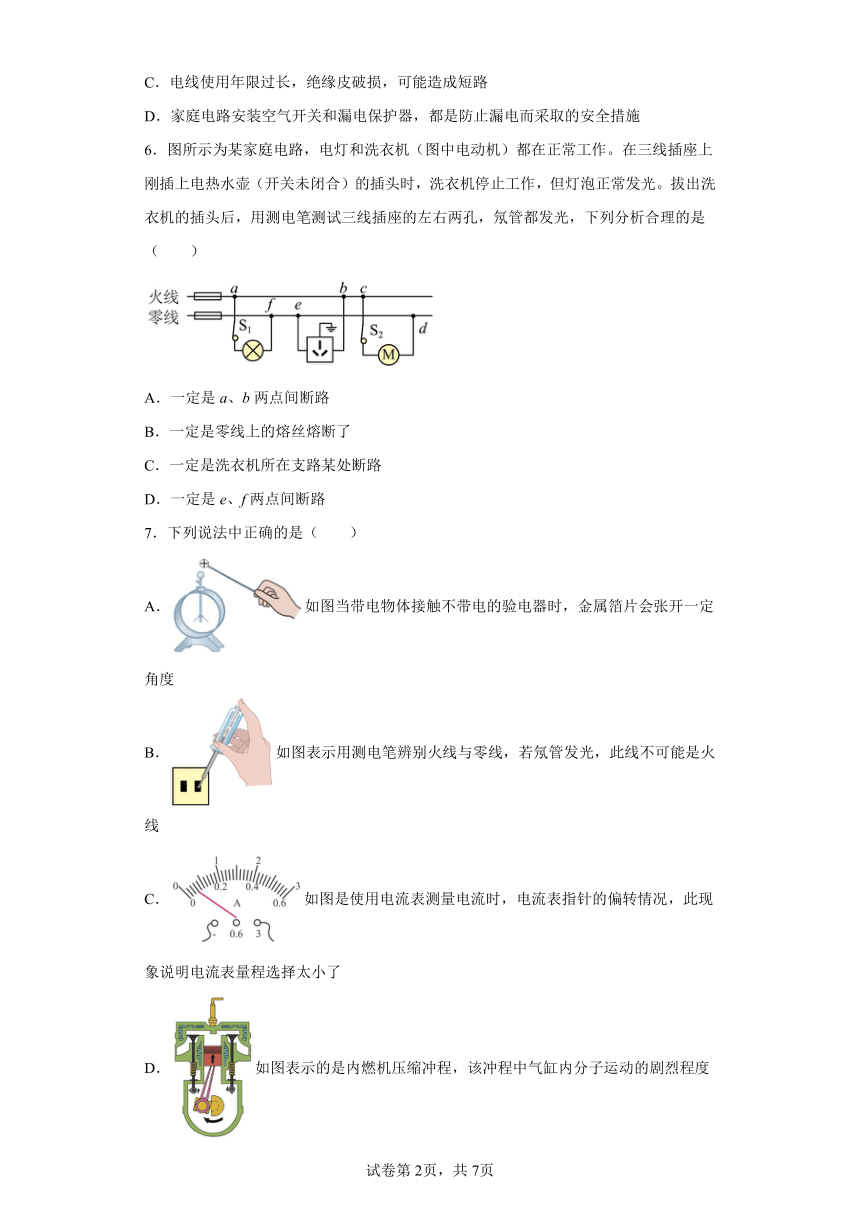

6.图所示为某家庭电路,电灯和洗衣机(图中电动机)都在正常工作。在三线插座上刚插上电热水壶(开关未闭合)的插头时,洗衣机停止工作,但灯泡正常发光。拔出洗衣机的插头后,用测电笔测试三线插座的左右两孔,氖管都发光,下列分析合理的是(  )
A.一定是a、b两点间断路
B.一定是零线上的熔丝熔断了
C.一定是洗衣机所在支路某处断路
D.一定是e、f两点间断路
7.下列说法中正确的是(  )
A.如图当带电物体接触不带电的验电器时,金属箔片会张开一定角度
B.如图表示用测电笔辨别火线与零线,若氖管发光,此线不可能是火线
C.如图是使用电流表测量电流时,电流表指针的偏转情况,此现象说明电流表量程选择太小了
D.如图表示的是内燃机压缩冲程,该冲程中气缸内分子运动的剧烈程度会减弱

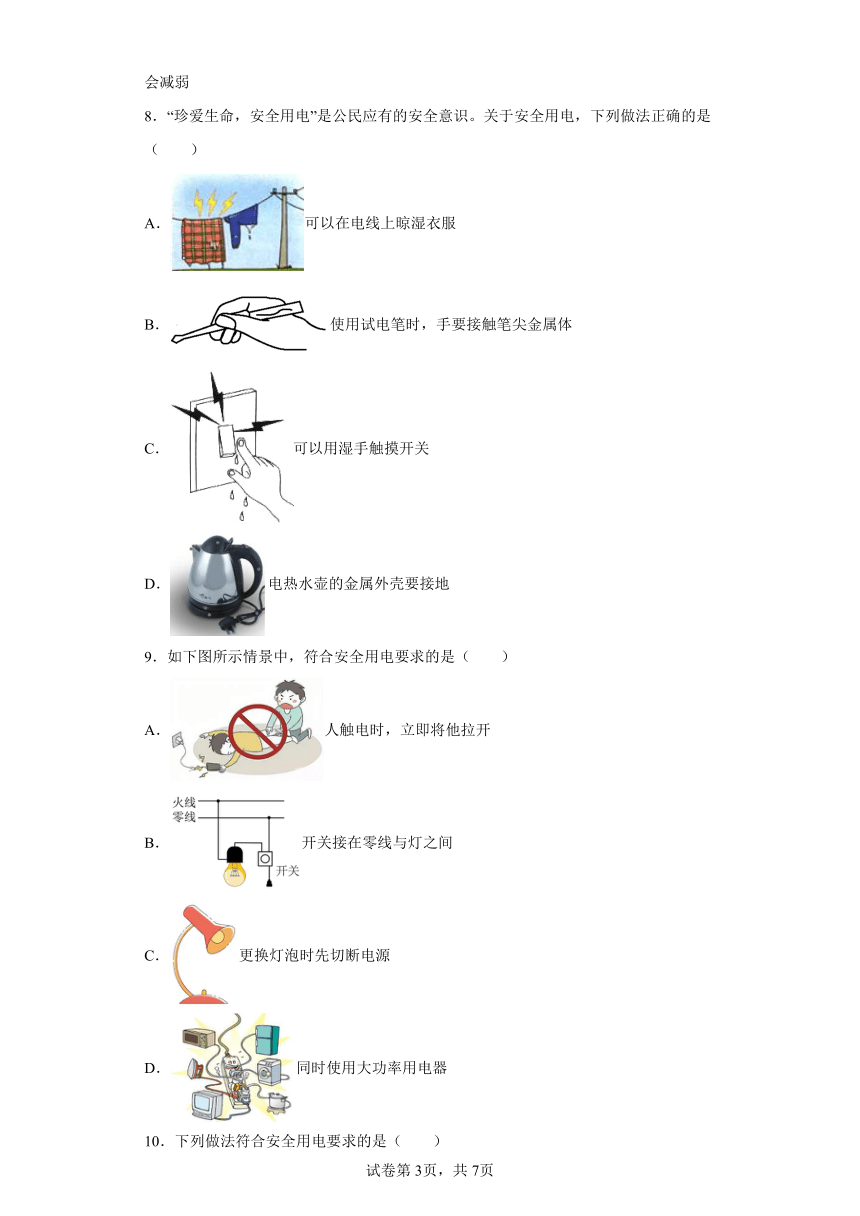

8.“珍爱生命,安全用电”是公民应有的安全意识。关于安全用电,下列做法正确的是(  )
A.可以在电线上晾湿衣服
B.使用试电笔时,手要接触笔尖金属体
C.可以用湿手触摸开关
D.电热水壶的金属外壳要接地
9.如下图所示情景中,符合安全用电要求的是(  )
A.人触电时,立即将他拉开
B.开关接在零线与灯之间
C.更换灯泡时先切断电源
D.同时使用大功率用电器

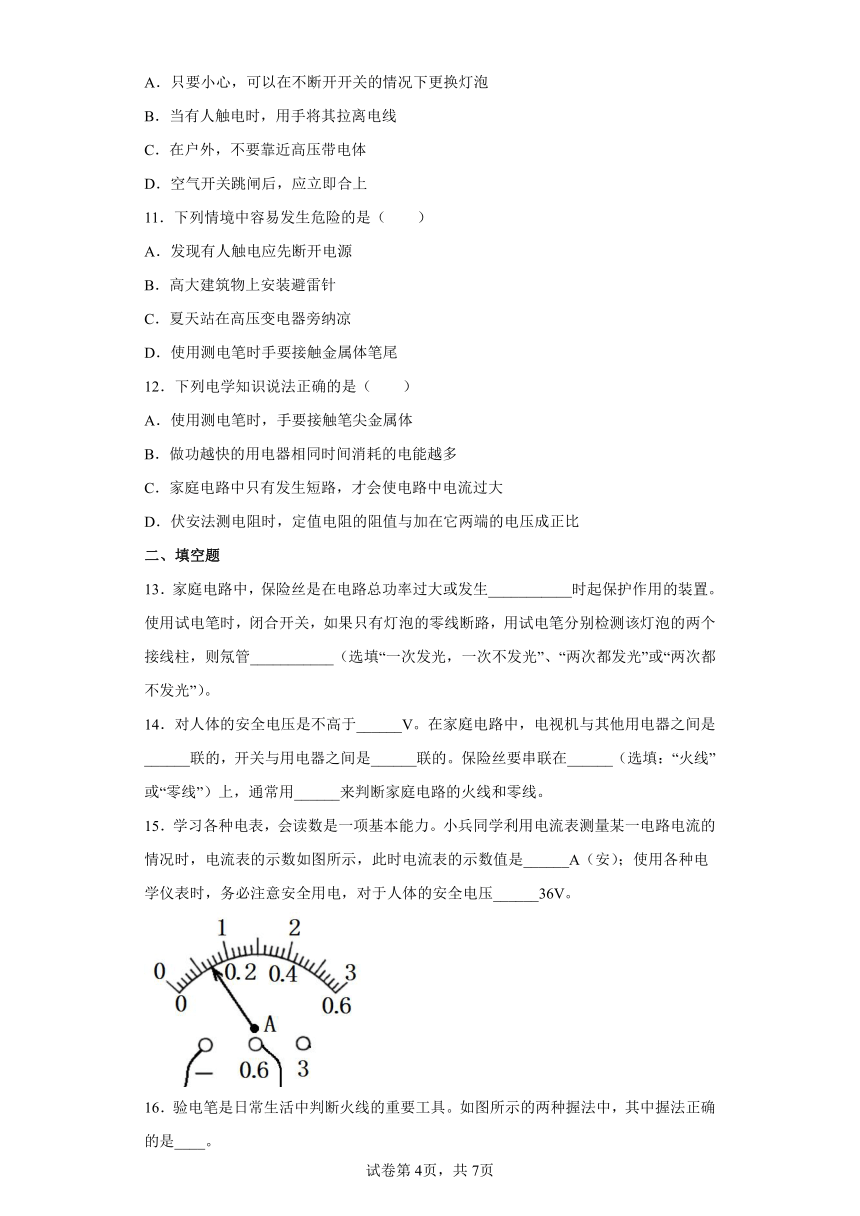

10.下列做法符合安全用电要求的是(  )
A.只要小心,可以在不断开开关的情况下更换灯泡
B.当有人触电时,用手将其拉离电线
C.在户外,不要靠近高压带电体
D.空气开关跳闸后,应立即合上
11.下列情境中容易发生危险的是(  )
A.发现有人触电应先断开电源
B.高大建筑物上安装避雷针
C.夏天站在高压变电器旁纳凉
D.使用测电笔时手要接触金属体笔尾
12.下列电学知识说法正确的是(  )
A.使用测电笔时,手要接触笔尖金属体
B.做功越快的用电器相同时间消耗的电能越多
C.家庭电路中只有发生短路,才会使电路中电流过大
D.伏安法测电阻时,定值电阻的阻值与加在它两端的电压成正比
二、填空题
13.家庭电路中,保险丝是在电路总功率过大或发生___________时起保护作用的装置。使用试电笔时,闭合开关,如果只有灯泡的零线断路,用试电笔分别检测该灯泡的两个接线柱,则氖管___________(选填“一次发光,一次不发光”、“两次都发光”或“两次都不发光”)。
14.对人体的安全电压是不高于______V。在家庭电路中,电视机与其他用电器之间是______联的,开关与用电器之间是______联的。保险丝要串联在______(选填:“火线”或“零线”)上,通常用______来判断家庭电路的火线和零线。
15.学习各种电表,会读数是一项基本能力。小兵同学利用电流表测量某一电路电流的情况时,电流表的示数如图所示,此时电流表的示数值是______A(安);使用各种电学仪表时,务必注意安全用电,对于人体的安全电压______36V。
16.验电笔是日常生活中判断火线的重要工具。如图所示的两种握法中,其中握法正确的是____。
三、综合题
17.如图是一种煲汤用的电热锅工作原理图,其中温控器的作用是每当水沸腾后能自动断电一段时间.电热锅的部分参数如表所示.
(1)三脚插头上标着E的导线和________ 相连,插座上相应的导线和________ 相连.
(2)调节切换开关可以使电热锅处于“关、高温、自动、保温”四种工作状态,则原理图中的切换开关连接触点“____ ”时为保温档.小明发现,当电热锅处于保温档正常工作时,不论加热多长时间,都不能使锅内的汤水沸腾,原因可能是________ .
18.如图所示,是小刚家里部分电路的示意图.当闭合开关S后,发现电灯L不亮,检查空气开关没有跳闸.当小刚用测电笔分别测试F、E两点时测电笔的氖管都发光,但用测电笔分别测试A、B两点时测电笔的氖管都不发光;用测电笔分别测试电灯L接口的两根电线C点和D点;发现这两处都能使测电笔的氖管发光.
(1)你判定此电路故障应是_____.
A.火线和零线短路 B.电灯L短路
C.电线AB段某处断路 D.电线BC段某处断路
(2)小刚排除电路故障后,电灯L正常工作时,用测电笔分别测试电灯L接口的两根电线C点和D点时,能使测电笔发光的是_____点.
19.如图所示,是正常家庭电路的一部分。开关闭合后,流过灯丝的电流为0.18A。
(1)此时电路中,M处(导线与插头连线的接口)的电流大小为______A。若用试电笔检测M处,试电笔氖管______ (选填“发光”或“不发光”);
(2)有金属外壳的电热水壶,应使用______ (选填“两”或“三”)孔插座,当其插头插入该插座后,再按下水壶开关,家庭电路的保险丝熔断原因可能是哪些? ______
A.插座短路 B.插头短路 C.壶的开关短路 D.壶的发热电阻短路
E.电路中总电功率过大
20.对人体来说,安全电压一般不高于________ V;在家庭电路中,火线和零线间的电压达到220V,人们通常用测电笔来判断火线和零线,方法是:用________接触笔尾金属体,当测电笔的氖管发光时,金属体笔尖接触的就是________ 线.请用笔画线把图中的灯泡正确接入电路中________ .
21.某栋楼的电梯间的走廊上装有2盏灯泡,由一个开关控制,灯泡的铭牌(部分)如图所示。闭合开关,两灯正常发光:断开开关,两灯熄灭。某一天其中一个灯泡烧坏了,在更换灯泡之前,电工断开开关,用试电笔接触灯泡的接线柱,氖管发光。
(1)这两盏灯的连接方式可能是图中的哪幅图? _____ [选填序号]
(2)小凯用秒表和电能表(如图所示),来测量每盏灯泡的电功率,断开其他各层灯泡开关,只保留这2盏灯工作,测得转盘转10转时,刚好用时4min,当时的电压是220V,由此可知灯泡的电功率是 _____ ;
(3)为帮助小区改造电路,节约电能,小凯在实验室设计了一个模拟电路,如图所示,其中声敏开关(S声)的特性是有声音响时,开关闭合;光敏开关(S光)的特性是环境光线较亮时,开关断开。根据小凯设计的电路,下列哪些表述正确 _____ [只填序号]
A.白天时灯泡一定不亮
B.黑夜时灯泡一直亮
C.黑夜无声时,灯泡不亮
D.以上表述都错误
试卷第1页,共3页
试卷第1页,共3页
参考答案:
1.A
【解析】
【详解】
A.有金属外壳的家用电器都要接地,防止金属外壳漏电时发生触电事故,故洗衣机必须使用三脚插头,故A符合题意;
B.电线的绝缘皮破损老化、破损时应及时更换,否则容易发生触电事故或短路(即火线和零线直接连通),故B不符合题意;
C.铁丝的熔点比较高,电流过大时,不会使铁丝熔断,不能在电流过大时,自动切断电源,所以千万不要用铁丝代替保险丝,故C不符合题意;
D.因为高压输电线上电压很高,在下面放风筝时可能会发生高压电弧触电,故D不符合题意。
故选A。
2.B
【解析】
【详解】
A.保险丝的设计是当电流过大时熔断,保护电路,若用铜丝代替,不会熔断,起不到保护作用,故A不符合题意;
B.为了避免人接触金属外壳而发生触电事故,金属外壳需要接地,故B符合题意;
C.发现有人触电,不能用手将他拉开,会发生触电事故,故C不符合题意;
D.使用测电笔辨别火线或零线时,手不能接触笔尖金属体,一定要接触笔尾金属体,故D不符合题意。
故选B。
3.B
【解析】
【详解】
当只闭合开关S、S1时,灯泡L0正常发光,说明灯泡L0的两端接在了火线、零线上,即没有与其他用电器串联,且有电流通过,因为灯泡L1不发光,说明灯泡L1被短路。当只闭合开关S、S2时,L0和L2都呈暗红色(比正常发光状态暗得多),说明L0和L2两用电器两端的电压均未达到额定电压,因此L0和L2串联接入电路,各自两端的电压均低于220V,所以L2是正常的。故ACD不符合题意,B符合题意。
故选B。
4.C
【解析】
【详解】
A.当发现有人触电时,应该立即采取的措施是使触电人尽快与带电体分离,不能用手拉触电的人,否则自己也会触电,故A正确,不符合题意;
B.使用试电笔时,手要接触笔尾金属体,才能辨别出火线或零线,但不能接触笔尖金属体,否则会发生触电事故,故B正确,不符合题意;
C.家庭中的空气开关突然跳闸,是由于短路或总功率多大等原因导致电流过大形成的,所以应该先检查电路的故障,排除故障后,再将空气开关复位,故C不正确,符合题意;
D.安全用电的基本原则:不接触低压带电体,不靠近高压带电体,故D正确,不符合题意。
故选C。
5.C
【解析】
【详解】
A.电路中电流过大就会引空气开关跳闸,而引起电流过大的原因可能是短路,也可能是总功率过大,故A错误;
B.低压带电体只要不接触,就不会触电;但只要靠近高压带体,即使不接触,也可能引起电弧触电或跨步触电,故B错误;
C.电线使用年限过长,绝缘皮破损,可能会导致火线与零线直接相连,引起短路,故C正确;
D.家庭电路安装空气开关是在电流过大时跳闸保护电路,漏电保护器是在有人触电或漏电时跳闸,防止触电事故,故D错误。
故选C。
6.D
【解析】
【详解】
A.若a、b两点间断路,没有电流经过三孔插座,三孔插座的左右两个孔都不能使氖管发光,故A不符合题意;
B.若零线上的熔丝熔断了,电流不是通路,灯泡也不会发光,故B不符合题意;
C.若洗衣机所在支路某处断路,则三孔插座中,当试电笔插在左边接零线的孔,氖管不会发光,故C不符合题意;
D.若e、f两点间断路,灯泡所在的支路是通的,故灯泡发光,e、f两点间断路,电流无法回到零线,但是当试电笔接触左边接零线的孔时,是发光的,洗衣机所在的电路也无法构成通路,故洗衣机也不工作,故D符合题意。
故选D。
7.A
【解析】
【详解】
A.当带电物体接触不带电的验电器时,验电器的金属箔片由于带了同种电荷互相排斥会张开,故A正确;
B.测电笔辨别火线与零线,若氖管发光,此线可能是火线或与火线相连的带电体,故B错误。
C.由图可知,电流表的指针偏转角度过小,没有超过0.6A,因此说明电流表所选量程太大,故C错误;
D.压缩冲程中,活塞压缩工作物质,使得工作物质的内能增大,温度升高,因此分子运动的剧烈程度会加剧,故D错误。
故选A。
8.D
【解析】
【分析】
【详解】
A.湿衣服是导体,当把湿衣服晾在电线上时,一旦漏电,人接触衣服时会发生触电事故,故A错误;
B.用测电笔时手指不能接触笔尖金属部位,因为笔尖的金属部位接触带电体,手指接触了会触电,不符合安全用电原则,故B错误;
C.开关属于带电体,用湿手触摸时,水属于导体,有可能使电流通过水传到人体上,使人体触电,故C错误;
D.带有金属外壳的用电器,外壳必须接地,故D正确。
故选D。
9.C
【解析】
【详解】
A.人触电时,应立即切断电源,不可用手直接接触触电者,否则都有触电危险,故A不符合题意;
B.开关接在火线与灯之间,这样断开开关时可以断开火线,减少触电的风险,故B不符合题意;
C.更换灯泡时先切断电源可防止操作过程中接触火线而发生触电事故,故C符合题意;
D.在同一插座上同时使用大功率用电器,会导致干路电流过大,使干路导线严重发热,危险时可能引发火灾,故D不符合题意。
故选C。
10.C
【解析】
【详解】
A.更换灯泡时必须先断开开关,防止由于灯泡带电而发生触电事故,故A不符合题意;
B.当有人触电时,不能用手将其拉离电线,因为人是导体,必须用干木棍等绝缘的物体将人与电线分开,故B不符合题意;
C.高压带电体会在周围形成强大的电场,当人靠近时容易产生电弧触电,因此在户外不要靠近高压带电体,故C符合题意;
D.当空气开关跳闸后应该先检查故障原因,排除故障后再合上开关,故D不符合题意。
故选C。
11.C
【解析】
【详解】
A.发现有人时,首先要切断电源,再采取救援措施,这样不会发生危险,切不可带电救人,容易造成救人者的人身伤害,故A不符合题意;
B.安装避雷针后,当有雷电时,电流会从避雷针传入大地,从而避免电流通过建筑物产生破坏作用,故B不符合题意;
C.夏天站在高压变电器旁纳凉,很容易造成高压电弧触电,故C符合题意;
D.使用测电笔时,手要与笔尾金属体接触,不能碰到笔尖及其附近的金属部分,以防触电,故D不符合题意。
故选C。
12.B
【解析】
【分析】
【详解】
A.用测电笔辨别火、零线时,用笔尖金属体接触火线或零线,手指要接触笔尾金属体,当氖管发光时,说明是接触的是火线,否则是零线,故A错误;
B.电流做功越快,即功率大,根据W=Pt可知,用电器相同时间消耗的电能就越多,故B正确;
C.家庭电路中电流过大的原因可能是发生短路,也可能是用电器的总功率过大,故C错误;
D.导体电阻的大小与导体的材料、长度、横截面积和温度有关,与导体两端电压和通过电流无关,则定值电阻的阻值与加在它两端的电压没有关系,故D错误。
故选B。
13. 短路 两次都发光
【解析】
【详解】
[1]当电路短路时,电路中的电流就会很大,超过保险丝的最大承受电流,则保险丝将会熔断起到对电路的保护作用;
[2]开关闭合时已经连通了火线,如果只有灯泡的零线断路,则灯泡两侧的接线柱都是与火线相通的,电流会经测电笔、人体流回大地,所以测电笔分别检测该灯泡的两个接线柱,则氖管都会发光。
14. 36 并 串 火线 试电笔
【解析】
【详解】
[1] 安全电压,是指不致使人直接致死或致残的电压。一般环境条件下允许持续接触的安全电压为不高于36V。
[2]家庭电路中用电器相互独立工作,所以家用电器之间是并联在一起的。
[3]开关控制用电器的工作情况,所以开关和用电器串联。
[4]保险丝要串联在火线上,当电路中电流过大时,保险丝熔断以保护电路,串联在火线上,保险丝熔断,可以防止触电事故的发生。
[5]通常应用试电笔来,判断家庭电路的火线和零线。当试电笔与火线接触时,氖管发光,当试电笔与零线接触时,氖管不发光。
15. 0.14 不高于
【解析】
【详解】
[1]如图所示,电流表接入的是0~0.6A的量程,分度值为0.02A,故读数为0.14A。
[2]人体的电阻一般在,而通过的人体的电流0.02~0.025A 时手迅速麻痹,可能危及生命,根据欧姆定律可得人体能承受最大电压约为
根据行业安全标准,人体安全电压不得高于36V。
16.甲
【解析】
【详解】
使用验电笔时,手要接触到笔尾的金属体才能形成回路,从而检验火线和零线,由图中可知正确的握法是甲。
17. 电饭锅的金属外壳 大地 2 电流产生的热量小于散失的热量
【解析】
【详解】
(1)E导线和电饭锅的金属外壳相连,插入插座时,与大地连接,当用电器漏电时,人接触用电器,人被接地导线短路,即使接触了漏电的用电器也不会发生触电事故;;
(2)由图提供的信息知道,根据电功率公式可以知道R1>R2, 电功率公式可以知:
当U不变时,电阻越小,功率越大,故当开关连接触点3时,消耗的电功率最小,处于保温保温状态,当电热锅处于保温档正常工作时,不论加热多长时间,都不能使锅内的汤水沸腾,原因是电流产生的热量小于散失的热量,不能使水持续吸热保持沸腾.
【点睛】
由电功率公式可以知道,电压不变的条件下,电阻越大,电功率越小,电功率小的时候处于保温状态,据此判断哪一个为保温档;当电热锅处于保温档正常工作时,此时的电功率太小,产生的热量小于散失的热量,不能使水温升高,不能使水沸腾.
18. D CD
【解析】
【详解】
(1)因为测试F、E两点时测电笔的氖管都发光,说明火电有电,测试A、B两点时测电笔的氖管都不发光,则AB接零线,用测电笔分别测试电灯L接口的两根电线C点和D点,发现这两处都能使测电笔的氖管发光,故说明电线BC段某处断路,故选D.
(2)小刚排除电路故障后,电灯L正常工作时,用测电笔分别测试电灯L接口的两根电线C点和D点时,因为使用测电笔时,氖管发光的是火线,氖管不发光的是零线,所以,能使测电笔发光的是D点.
点睛:本题考查的是用测电笔检测电路的故障和电灯与开关的接法,解题时要明确在正常情况下,测电笔测火线应亮,测零线应不亮.
19. 0 发光 三 E
【解析】
【详解】
(1)[1]两孔插座未接入用电器时,此处电路断路,没用电流通过,所以M处的电流为0A。
[2]M处在火线上,使用试电笔测M处时,形成通路,试电笔氖管发光。
(2)[3]有金属外壳的电热水壶,为了安全,应该接地,即应使用三孔插座连接地线。
[4] AB.当电热水壶的插头插入该插座后,保险丝没有熔断,说明插头处和插座处都没有问题;
C.开关闭合后本就相当于一段导线,跟开关短路没有区别,故不会造成保险丝熔断;
DE.当其插头插入该插座后,再按下水壶开关,家庭电路的保险丝熔断,说明是电热水壶短路或者电路中总电功率过大导致的。
故选DE。
20.(1)36;手;火;(2)见图
【解析】
【详解】
试题分析:(1)对人体的安全电压是不高于36V;
使用测电笔时,应让手与笔尾的金属体接触,才是正确的,当氖管发光时,说明是接触的是火线;
(2)先判断开关与灯泡的连接方式,然后再确定开关接灯泡的接线柱和接电源的火线还是零线,最后根据家庭电路的正确连接方法将灯泡和开关接入电路中.
解:
(1)经验表明,对人体安全电压一般不高于36V;
在使用测电笔时,应用手接触笔尾的金属体,用笔尖接触导线,当测电笔的氖管发光,则说明接触的是火线,当氖管不亮时,说明接触的是零线.
(2)开关和灯泡应该串联连接,开关接灯泡顶部的接线柱,接电源的火线,确保开关断开时,灯泡不带电,灯泡周围的螺旋套接零线.实物图如下:
故答案为(1)36;手;火;(2)见上图.
【点评】本题考查安全电压的大小、测电笔的使用方法,以及家庭电路的正确连接方法.
21. B 25W B
【解析】
【详解】
(1)[1]电工断开开关,用试电笔接触灯泡的接线柱,氛管发光,说明开关接在了灯泡与零线之间,其中一个灯泡烧坏了,若电路串联,电路没有电流通过,用氖管去测靠零线灯泡的接线柱,氖管不发光,则电路为并联电路,故ACD项不符合题意,B项符合题意;所以这两盏灯的连接方式可能是图中的B图。
(2)[2]由电能表参数可知电能表消耗1kW h的电功需要转3000转,则转盘转10转时,两盏灯电流做功
4min内两盏灯消耗电功率
则灯泡的电功率是
(3)[3]当有声音响时而光线比较亮,声控开关闭合,光控开关断开,电路连通,灯泡亮,所以白天只要有声响,灯就亮;当没有声音,但光线比较暗时,声控开关断开,光控开关闭合,电路连通,灯泡亮,所以到了晚上,有或者没有声响,灯都会亮。
综上所述ACD项不符合题意,B项符合题意。
故选B。
